BEDIENUNGSANLEITUNG CBC124115.1 Emerio

Heizen mit Infrarot (DE)

Chauffage infrarouge (FR)

Riscaldamento a infrarossi (IT)

Content – Inhalt – Teneur – Contenuto

Bedienungsanleitung – Deutsch ...... - 12 -

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Ü bereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Lesen und bewahren Sie diese Anleitungen auf. Achtung: Die Bilder in der Bedienungsanleitung dienen nur zur Veranschaulichung.

2. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtig oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

3. Kinder dürfen nicht mit dem Gerät spielen.

4. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen oder warten.

5. Kinder unter 3 Jahre sollten ferngehalten werden, außer sie werden ständig beaufsichtigt.

6. Kinder ab 3 Jahre und unter 8 Jahre dürfen das Gerät nur an- und ausschalten, unter der Voraussetzung, dass es an die normale Betriebsposition platziert oder montiert

wurde und sie beaufsichtigt werden oder in der sicheren Bedienung des Gerätes unterrichtet wurden und die involvierten Gefahren verstehen. Kinder ab 3 Jahre und unter 8 Jahre dürfen das Gerät nicht an das Stromnetz anschließen, einstellen und reinigen oder Wartungsarbeiten durchführen.

1. VORSICHT — Einige Teile dieses Produktes werden sehr heiß und können Verbrennungen verursachen. In Anwesenheit von Kindern und schutzbedürftigen Personen muss besonders aufgepasst werden.

2. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

3. Bevor Sie den Stecker mit der Netzsteckdose verbinden, prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.

4. Dieses Gerät ist für den Gebrauch in Haushalten und ähnlichen Anwendungsbereichen vorgesehen.

5. Das Heizgerät darf nicht in Badezimmern, Waschbereichen oder ähnlichen Orten verwendet werden. Das Heizgerät niemals so aufstellen, dass es in eine Badewanne oder einen anderen Wasserbehälter fallen kann.

6. Nicht im Freien verwenden. Nicht zum Trocknen von Kleidung oder anderer Stoffe verwenden.

7. Das Heizgerät darf nicht direkt unter einer Steckdose platziert werden.

8. Das Heizgerät nicht benutzen, wenn das Kabel beschädigt ist.

9. Verwenden Sie das Heizgerät nicht an Orten, an denen brennbare Stoffe gelagert werden oder an denen sich feuergefährliche Dämpfe befinden könnten.

10. WARNUNG: Um eine Ü berhitzung des Heizgeräts zu vermeiden, darf das Heizgerät nicht abgedeckt werden.

11. WARNUNG: Das Heizgerät darf nicht benutzt werden, wenn die Platte beschädigt ist.

12. Das Heizgerät muss so installiert werden, dass seine Schalter und anderen Bedienelemente nicht von einer Person berührt werden können, die sich in der Badewanne oder in der Dusche befindet.
13. Dieses Heizgerät nicht in unmittelbarer Nahe einer Badewanne, einer Dusche order eines Schwimmbeckens benutzen.

1. Bedeutet "Nicht abdecken".
2. Halten Sie brennbares Material wie Möbel, Kissen, Bettwäsche, Papier, Kleidung, Vorhänge usw. mindestens 100 cm vom Heizgerät entfernt.
3. Im Innern dieses Heizgeräts befinden sich Teile, die Hitze, Lichtbögen oder Funken erzeugen können. Nicht in Bereichen einsetzen, in denen Benzin, Lacke oder entzündliche Flüssigkeiten verwendet oder gelagert werden.
4. Um Stromkreisüberlastungen zu vermeiden, darf das Heizgerät nicht mit einem Anschluss verbunden werden, der bereits andere Verbraucher versorgt. Das Heizgerät nicht unter einer Steckdose installieren.
5. Bei Nichtgebrauch immer den Netzstecker ziehen.
6. Während des Gebrauch wird das Gerät heiß. Die Heizplatte nicht berühren, wenn sie sich einschaltet.
7. Das Heizgerät ist für die Wandmontage ausgelegt; nicht an der Zimmerdecke anbringen.

8. Heizgerät immer ausschalten, den Stecker aus der Steckdose ziehen und abkühlen lassen, bevor:

9. das Heizgerät gereinigt wird;

10. Wartungsarbeiten am Heizgerät vorgenommen werden;

11. das Heizgerät berührt oder umgestellt wird.

12. Einen Abstand von mindestens 40 cm an der Vorderseite und 20 cm an den Seiten zu anderen Gegenständen und der Wand einhalten.

13. Babys und Kinder von Verpackungsmaterialien wie Plastikbeuteln fernhalten, um Erstickungsgefahr zu vermeiden.
14. Das Gerät (inklusive Kabel und Stecker) darf nur von einer autorisierten Fachkraft geöffnet und/oder repariert werden.
15. Dieses Heizgerät nur zu seinem Bestimmungszweck und wie in dieser Bedienungsanleitung beschrieben benutzen.
16. Um Informationen über die Installation zu erhalten, lesen Sie bitte den nachfolgenden Abschnitt in dieser Bedienungsanleitung.

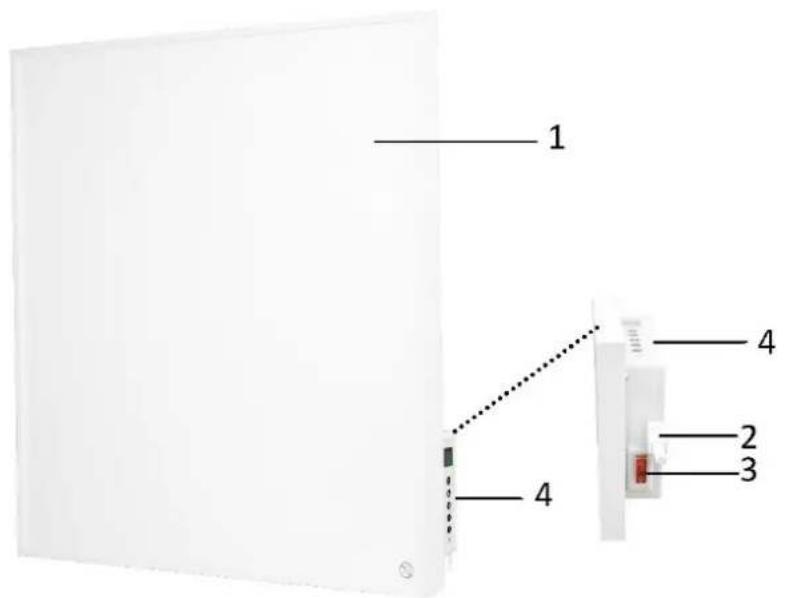

BESCHREIBUNG DER TEILE

1 4 2 3 4

1. Heizplatte
2. Temperatursensor
3. Hauptschalter

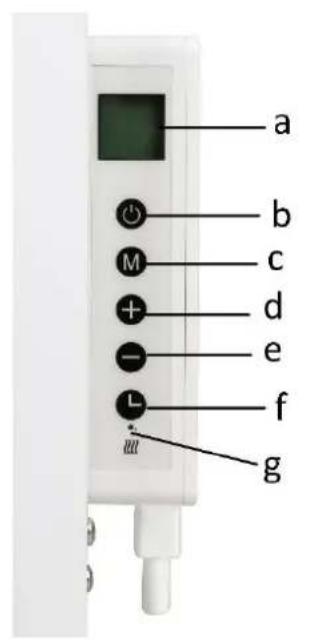

4. Bedienfeld

a) LCD-Display
b) EIN-/AUS-Taste
c) Modus-Taste
d) Plus-Taste
e) Minus-Taste
f) Timer-Taste
g) Heizleuchte

LCD-Display

a) Datumssymbol
b) Symbol für die Funktion zur Erkennung offener Fenster
c) Timer-Symbol
d) Zeit
e) Temperatur
f) Symbol des Normal-Modus
g) Symbol des Wochenplans
h) Phase des Wochenplans

a b c 8 d 88:88 e 88°C f M P B g h

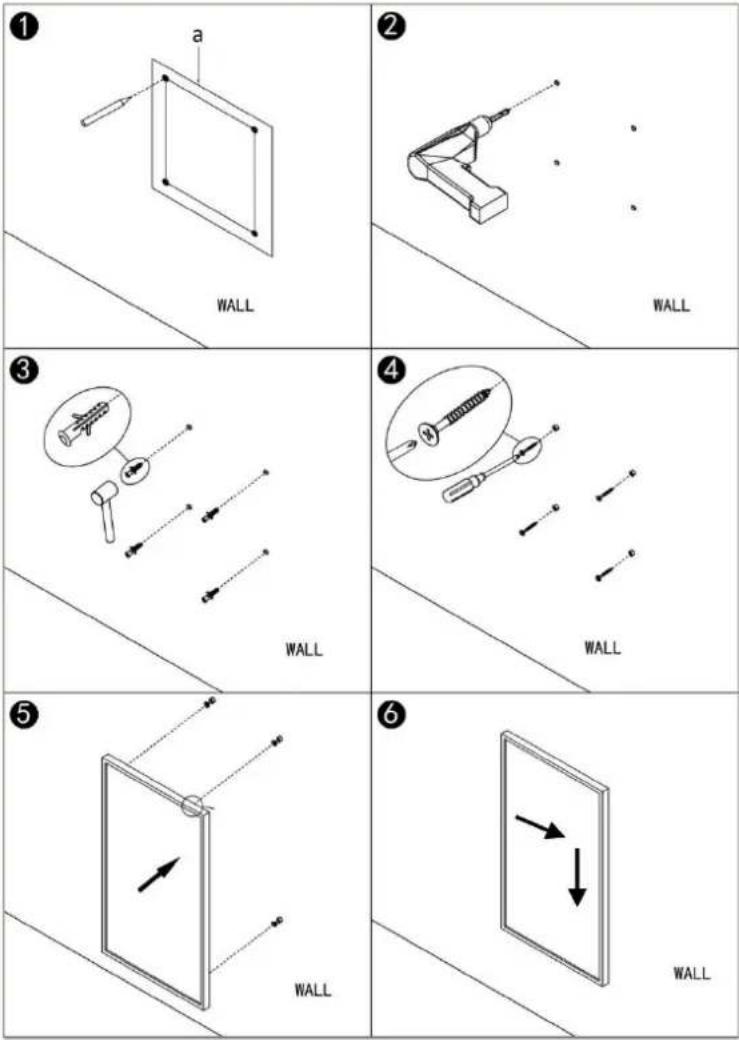

MONTAGE AN DER WAND

Das Gerät wird mit Montagezubehör geliefert. Anhand der folgenden Abbildungen das Gerät mit dem Zubehör an der Wand montieren. Vor der Montage ist sicherzustellen, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist.

1. Mit der mitgelieferten Montageschablone (a) die Position der Bohrlöcher an der Wand markieren.

2. Mit einem 8-mm-Bohrer Löcher bohren.

3. Die Kunststoffdübel in die Bohrlöcher stecken.

4. Die vier Schrauben in die Kunststoffdübel schrauben.
5. Das Gerät an den Schrauben befestigen.
6. Hierzu das Gerät nach rechts bewegen und dann nach unten, bis es sicher angebracht ist.

HINWEIS: Das im Karton mitgelieferte Set ist für die senkrechte Montage an einer Massivwand vorgesehen. Zwischen dem Heizgerät und allen anderen Gegenständen, Wänden usw. muss ein Abstand von mindestens 20 cm sein. Der Abstand zum Boden muss mindestens 20 cm betragen und über dem Heizgerät muss mindestens 20 cm Platz sein.

WALL: WAND

BETRIEB

Gerät an eine geeignete Steckdose anschließen. Zum Einschalten den Hauptschalter auf Position „I“ stellen. Der Hauptschalter leuchtet. Das LCD-Display leuchtet auf und zeigt „OFF“ an. Das Gerät ist auf Stand-by geschaltet. Zum Einschalten des Geräts den Ein-/Aus-Schalter drücken.

1. Temperatur-Kalibrierung

Die Taste „+“ 5 Sekunden gedrückt halten, um in den Kalibriermodus für die Temperatur zu gelangen. Der Wert wird durch Drücken der Taste „+“ oder „-“ kalibriert. Die Temperatur kann von -5 bis +5 Grad kalibriert werden

1. Temperatur einstellen.

1) Die Taste „+“ oder „-“ drücken, um die gewünschte Temperatur einzustellen. Der Wertebereich liegt

zwischen 0 °C und 37 °C

2) Auf dem Display blinkt für einige Sekunden die eingestellte Temperatur. Danach wird die aktuelle Temperatur angezeigt. Das bedeutet, dass die Temperatur jetzt eingestellt ist.
3) Wenn die eingestellte Temperatur höher als die aktuelle Temperatur ist, beginnt das Gerät aufzuheizen und die Heizleuchte ist eingeschaltet. Wenn die eingestellte Temperatur erreicht ist, schaltet sich das Gerät automatisch aus. Es schaltet sich wieder ein, wenn es in dem Zimmer kühler wird. Die Heizleuchte schaltet sich dementsprechend ein und aus.

3. Timer-Funktion

Einmal kurz die Taste „“ drücken. Auf dem Display wird für den Timer „00 H“ angezeigt. Taste „+“ oder „-“ drücken, um die gewünschte Betriebszeit zwischen 0 und 24 Stunden einzustellen. Wenn diese Zeit abgelaufen ist, schaltet sich das Gerät automatisch aus.

4. Ausschalten

Die Taste „“ noch einmal drücken, um das Gerät auszuschalten. Am Hauptschalter ausschalten und den Stecker aus der Steckdose ziehen.

5. Wöchentliche Timer-Funktion

A. Zeiteinstellung: Den aktuellen Wochentag und die Uhrzeit einstellen (damit die wöchentliche Timer-Funktion später eingestellt werden kann).

1) Wenn das Gerät eingeschaltet ist, die Taste „+“ länger gedrückt halten, bis ein „Di“ Ton zu hören ist. Wenn das Datumssymbol blinkt, die Taste „+“ oder „-“ drücken, um den aktuellen Wochentag von 1 bis 7 einzustellen. 1 = Montag, 2 = Dienstag, 3 = Mittwoch, 4 = Donnerstag, 5 = Freitag, 6 = Samstag, 7 = Sonntag
2) Einmal kurz die Taste „“ drücken. Die Stunde blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um die aktuelle Stunde von 00 bis 23 Uhr einzustellen.
3) Einmal kurz die Taste „“ drücken. Die Minute blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um die aktuelle Minute von 00 bis 59 Uhr einzustellen.

B. Wochenplan:

Wenn das Gerät eingeschaltet ist, die Taste „M“ drücken, um in den Wochenplan-Modus zu wechseln. Auf dem Display wird „P“ angezeigt. Das Gerät funktioniert nun gemäß der nachfolgenden Programm-Standardeinstellungen:

Vier Programmphasen täglich:

Montag 1/ Dienstag 2/ Mittwoch 3/ Donnerstag 4/ Freitag 5/ Samstag 6/ Sonntag 7
Phase	P 1	P 2	P 3	P 4
Zeit	6:30	8:00	18:00	22:30
Temperatur	21 °C	18 °C	21 °C	16 °C

Zum Beispiel: Am Montag läuft die erste Phase (P 1) von 6:30 bis 8:00; die eingestellte Temperatur für diese Phase beträgt 21 °C. Die zweite Phase (P2) läuft von 8:00 bis 18:00; die eingestellte Temperatur für diese Phase beträgt 18°C. Die dritte Phase (P 3) läuft von 18:00 bis 22:30; die eingestellte Temperatur für diese Phase beträgt 21 °C. Die vierte Phase (P 4) läuft von 22:30 bis 6:30 am Dienstag; die eingestellte Temperatur für diese Phase beträgt 16 °C.

Wenn die Temperatur einmalig für die aktuelle Phase geändert werden soll, kann sie mithilfe der Taste „+“/„-“ direkt eingestellt werden. Das Gerät speichert diese Änderung nicht.

Wenn der Wochenplan dauerhaft geändert werden soll, folgen Sie bitte den nachstehenden Schritten:

1) Taste „M“ gedrückt halten, bis ein „Di“ Ton ertönt. Das Datumssymbol blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um den Tag, der geändert werden soll, auszuwählen. Auf dem Display wird P 1 angezeigt.
2) Einmal kurz die Taste „M“ drücken. Die Uhrzeit blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um die Startzeit der ersten Phase einzustellen. Je Tastendruck wird der Wert um 15 Minuten erhöht bzw. verringert.
3) Einmal kurz die Taste „M“ drücken. Die Temperatur blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um die Temperatur für die erste Phase einzustellen.
4) Einmal kurz die Taste „M“ drücken, um zur zweiten Phase zu wechseln. Die Uhrzeit blinkt erneut. Die Taste „+“ oder „-“ drücken, um die Startzeit dieser Phase einzustellen. Je Tastendruck wird der Wert um 15 Minuten erhöht bzw. verringert.
5) Einmal kurz die Taste „M“ drücken. Die Temperatur blinkt daraufhin. Die Taste „+“ oder „-“ drücken, um die Temperatur für diese Phase einzustellen.
6) Zum Einstellen der dritten und vierten Phase die Schritte wiederholen.
7) Um die Einstellung zu beenden, die Zeit-Taste „“ drücken.

Hinweis: Wenn das Gerät mit dem Hauptschalter oder durch Ziehen des Steckers aus der Steckdose ausgeschaltet wird, werden alle Einstellungen gelöscht.

Funktion zur Erkennung offener Fenster

Das Gerät verfügt über eine Funktion zur Erkennung offener Fenster. Wenn unser Kontrollsystem einen deutlichen Temperaturabfall innerhalb kurzer Zeit wahrnimmt, während das Heizgerät heizt, erkennt es, dass ein Fenster offen ist. Das Fenster-Symbol auf dem Display beginnt zu blinken und das Heizgerät schaltet sich für 30 Minuten aus. Nach 30 Minuten setzt es automatisch den Betrieb mit der vorherigen Einstellung fort.

Die Taste „-“ für 5 Sekunden gedrückt halten, um diese Funktion zu aktivieren/deaktivieren. Das Symbol

„wird dementsprechend angezeigt oder erlischt.

SICHERHEITSSYSTEM

Das Gerät verfügt über ein Sicherheitssystem das das Gerät automatisch ausschaltet, wenn es überhitzt ist.

REINIGEN DES HEIZKÖ RPERS

Ziehen Sie immer den Netzstecker und lassen den Heizkörper abkühlen, bevor Sie ihn reinigen. Reinigen Sie die Außenseite des Heizkörpers, indem Sie ihn mit einem feuchten und dann einem trockenen Tuch reinigen. Benutzen Sie keine Reinigungsmittel oder Scheuermittel und lassen Sie kein Wasser in den Heizkörper eindringen.

LAGERUNG DES HEIZKÖ RPERS

Wenn der Heizkörper für längere Zeit nicht benutzt wird, sollte er vor Staub geschützt und an einem sauberen und trockenen Ort aufbewahrt werden.

TECHNISCHE DATEN

Betriebsspannung: 220-240V \~ 50Hz

Leistungsaufnahme: 700W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu

fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

ERP-Informationen (DE)

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en):
Angabe	Symbol	Wert	Einheit	Angabe	Einheit
Wärmeleistung				Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung	P_nom	0.7	kW	manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	Nein
Mindestwärmeleistung (Richtwert)	P_min	0.0	kW	Manuelle Heizregelung mit Raum- und/oder Außentemperaturrückmeldung	Nein
Maximale kontinuierliche Wärmeleistung	P_max,c	0.7	kW	elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Hilfsstromverbrauch	---	---	---	Wärmeabgabe mit Gebläseunterstützung	Nein
Bei Nennwärmeleistung	eI_max	0.7	kW	Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung	eI_min	0.0	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	eI_SB	0.001	kW	zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	Nein
				Raumtemperaturkontrolle mit mechanischem Thermostat	Nein
				mit elektronischer Raumtemperaturkontrolle	Nein
				elektronische Raumtemperaturkontrolle und Tageszeitregelung	Nein
				elektronische Raumtemperaturkontrolle und Wochentagesregelung	Ja
				Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit Präsenzerkennung	Nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster	Ja
				mit Fernbedienungsoption	Nein
				mit adaptiver Regelung des Heizbeginns	Nein
				mit Betriebszeitbegrenzung	Nein
				mit Schwarzkugelsensor	Nein
Kontaktangaben	EMERIO Switzerland AG Industriestrasse 47 6300 Zug Switzerland

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 2015/1188 DER KOMMISSION vom 28. April 2015 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
