Produkttyp	IR-Verteiler (Fernbedienungsverlängerung)
Marke	Velleman
Modell	IREXT2
Stromversorgung	5 V DC / 100 mA über USB-Anschluss
Leistungsaufnahme	Max. 1 W
Reichweite	± 5 m (unter idealen Bedingungen)
Frequenz	30 ~ 60 kHz
Abmessungen	102 x 46 x 19 mm
Gewicht	35 g
Packungsinhalt	1 Verteiler, 1 IR-Auge (Kabel 1,2 m), 3 IR-LEDs (Kabel 1 m, 1,5 m, 2 m), 1 USB-Kabel, Klebeband und Befestigungsschrauben
Hauptfunktionen	Verlängert das IR-Signal der Fernbedienung, um A/V-Geräte in einem geschlossenen Schrank zu steuern
Betriebsanzeige	LED am Verteiler
Anschlüsse	USB-Eingang (Stromversorgung), IR-Augen-Eingang, Ausgang für IR-LED
Befestigungsart	Doppelseitiges Klebeband oder Schrauben
Empfangswinkel	± 15° rundum
Installation	IR-Auge auf den Bildschirm kleben, LEDs vor die IR-Empfänger der Geräte platzieren, USB-Kabel anschließen
Wartung und Reinigung	Mit einem fusselfreien Tuch und etwas Wasser reinigen; Alkohol und Lösungsmittel vermeiden
Sicherheitshinweise	Nur für den Innenbereich; vor Regen, Feuchtigkeit, extremen Temperaturen, Staub und Stößen schützen; keine vom Benutzer wartbaren Teile
Garantie	24 Monate auf Material- und Verarbeitungsfehler (Allgemeine Geschäftsbedingungen von Velleman®)

Häufig gestellte Fragen - IREXT2 VELLEMAN

Wie funktioniert der IREXT2?

Der IREXT2 erfasst das Infrarotsignal Ihrer Fernbedienung über das IR-Auge und leitet es über die IR-LEDs an die A/V-Geräte weiter. Dies ermöglicht die Steuerung von Geräten in einem geschlossenen Schrank.

Wie installiere ich den IREXT2?

1. Schließen Sie die LEDs an den Ausgang des Verteilers an. 2. Kleben Sie das IR-Auge auf den Bildschirm (Rückseite oder Unterseite). 3. Platzieren Sie jede LED vor dem IR-Empfänger des Geräts. 4. Verbinden Sie das Kabel des Auges mit dem Eingang des Verteilers. 5. Schließen Sie das USB-Kabel an eine stromführende USB-Buchse (Fernseher, Receiver) an. Die Betriebsanzeige leuchtet auf.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist und die Anzeige leuchtet. Stellen Sie sicher, dass die LEDs korrekt auf die Empfänger der Geräte ausgerichtet sind. Vermeiden Sie Störungen (Dimmer, Glühbirnen, direktes Sonnenlicht). Verschieben Sie gegebenenfalls den Verteiler oder das IR-Auge.

Wie groß ist die Reichweite des IREXT2?

Die Reichweite beträgt unter idealen Bedingungen etwa 5 Meter, mit einem Empfangswinkel von ±15° rundum. Die tatsächliche Entfernung kann je nach Umgebung variieren.

Kann ich den IREXT2 mit jeder Fernbedienung verwenden?

Ja, der IREXT2 ist mit allen Fernbedienungen kompatibel, die Infrarotsignale im Bereich 30-60 kHz verwenden, was die meisten Standard-A/V-Geräte abdeckt.

Welche Kabel sind im Lieferumfang enthalten?

Die Verpackung enthält: 1 USB-Kabel für die Stromversorgung, 1 IR-Auge mit Kabel von 1,2 m und 3 IR-LEDs mit Kabeln von 1 m, 1,5 m und 2 m.

Wie reinige ich den IREXT2?

Verwenden Sie ein fusselfreies Tuch, das leicht mit Wasser angefeuchtet ist. Verwenden Sie niemals Alkohol, Lösungsmittel oder Scheuermittel.

Wird der IREXT2 mit Batterien betrieben?

Nein, der IREXT2 wird über den USB-Anschluss (5 V DC / 100 mA) mit Strom versorgt. Er kann an einen Fernseher, Receiver oder jeden standardmäßigen USB-Adapter angeschlossen werden.

Was tun bei einer Störung?

Das Gerät enthält keine vom Benutzer reparierbaren Teile. Wenn das Problem nach Überprüfung der Anschlüsse und der Stromversorgung weiterhin besteht, wenden Sie sich an Ihren Händler oder den Velleman-Kundendienst.

Wie sind die Garantiebedingungen?

Velleman® gewährt eine Garantie von 24 Monaten auf Material- und Verarbeitungsfehler. Schäden durch unsachgemäße Verwendung, Modifikationen oder normalen Verschleiß sind nicht abgedeckt. Bewahren Sie den Kassenbon auf.

BEDIENUNGSANLEITUNG IREXT2 VELLEMAN

BEDIENUNGSANLEITUNG 16

CE

IREXT2

bender

IR verdeler

répartiteur IR

distribuidor IR

IR-Verteiler

1 IR BENDER USB POWERING POWER TX RX

2 3 4

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten

Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein

IREXT2

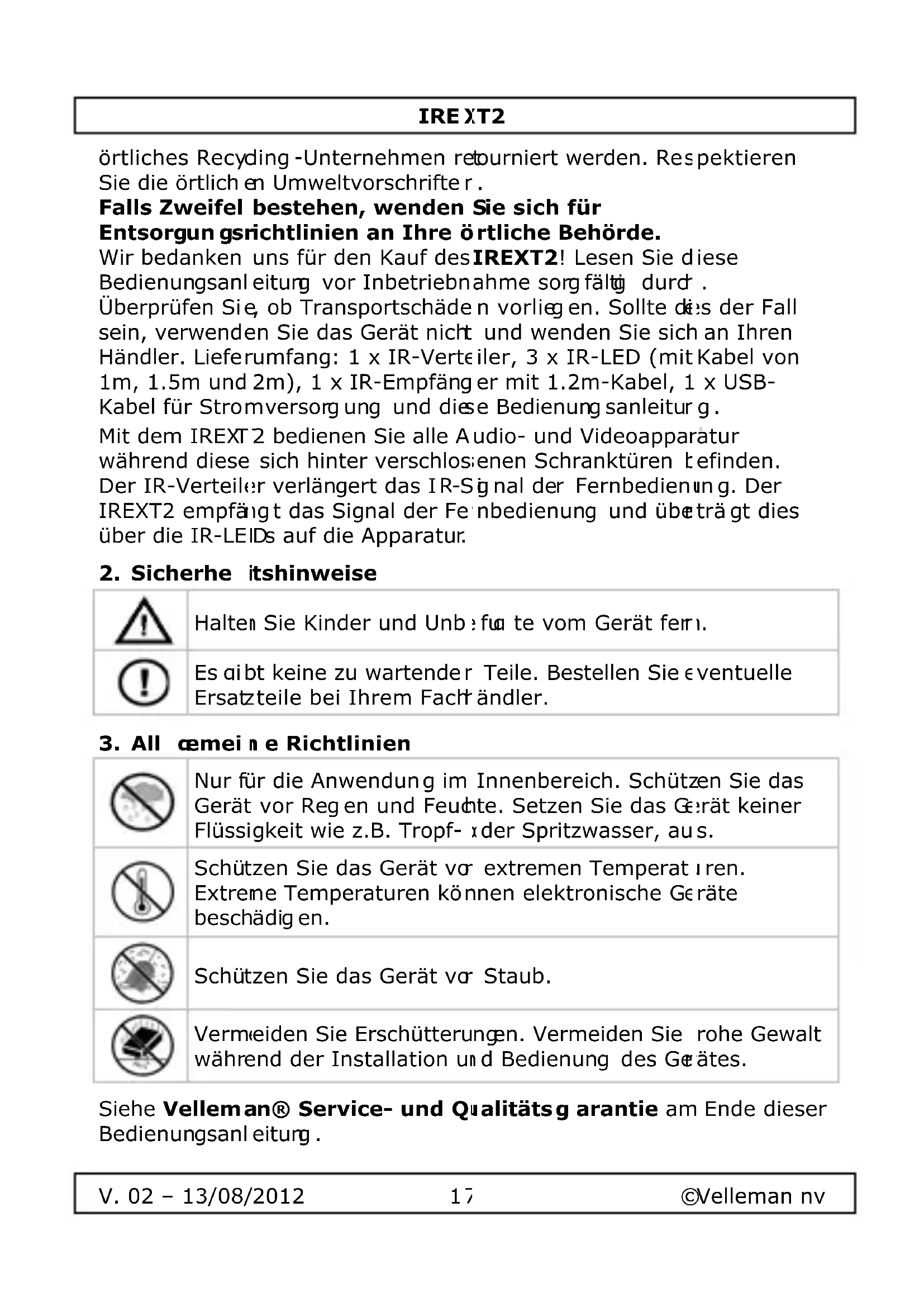

örtliches Recycling -Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschrifter.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des IREXT2! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorg fältig durd.

Überprüfen Sie, ob Transportschäden vorliegen. Sollte des der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler. Lieferumfang: 1 x IR-Verteiler, 3 x IR-LED (mit Kabel von 1m, 1.5m und 2m), 1 x IR-Empfänger mit 1.2m-Kabel, 1 x USB-Kabel für Stromversorgung und diese Bedienung sanleitung.

Mit dem IREXT2 bedienen Sie alle Audio- und Videoapparatur während diese sich hinter verschlosenen Schranktüren befinden. Der IR-Verteiler verlängert das IR-Signal der Fernbedienung. Der IREXT2 empfängt das Signal der Fe nbedienung und übeträgt dies über die IR-LEIDs auf die Apparatur.

2. Sicherhe itshinweise

	Halten Sie Kinder und Unbefüte vom Gerät fern.
	Es gibt keine zu wartender Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachändler.

3. All æmei n e Richtlinien

	Nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feudte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- der Spritzwasser, aus.
	Schützen Sie das Gerät vor extremen Temperat i ren. Extreme Temperaturen können elektronische Geräte beschädig en.
	Schützen Sie das Gerät vor Staub.
	Vermieiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

Siehe Velleman® Service- und Qualitätsg arantie am Ende dieser Bedienungsanleitung.

IREXT2

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.

4. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

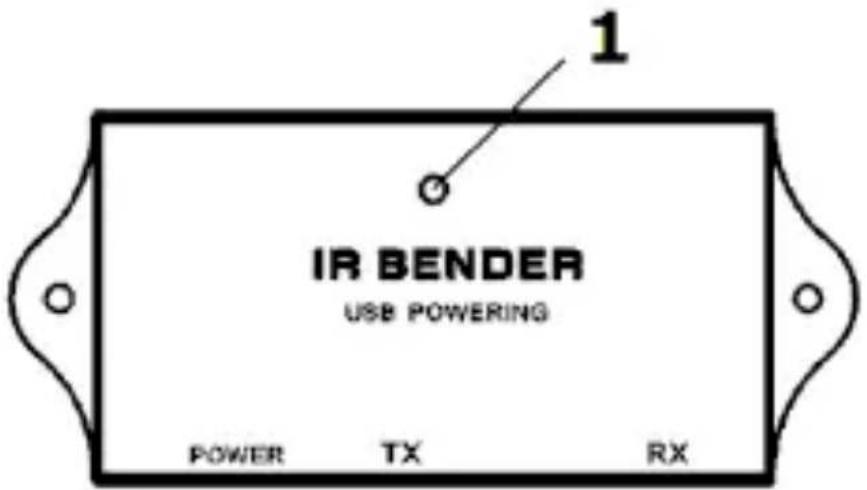

1 Stromversorgungsanzeige

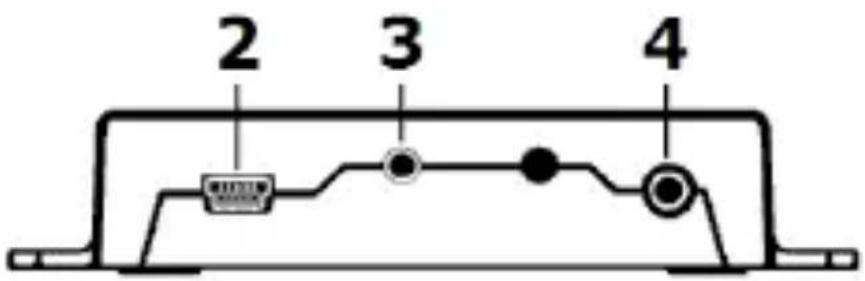

2 Eingangsanschluss (USB)
3 IR-LEDs
4 Eingangsanschluss IR-Empfänger

5. Installation und Anwendung

Siehe Abbildungen, Seite 3 dieser Bedienungsanleitung.

1. Stecken Sie den Stecker der IR-LEDs in den Ausgangsanschluss [3] auf der Rückseite des IR-Verteilers.

2. Führen Sie die IR-LEDs in solcher Weise zum Audio- oder Videogerät innerhalb des Möbels, dass Sie eine LED an jedem Empfänger des Gerätes kleben können. Weil die LED genau am Empfänger befestigt werden muss, testen Sie am besten zuerst die Position jeder LED.

3. Kleben Sie den Empfänger auf die Rückseite (A. Flachbildschirm) oder die Unterseite (B. dickere Bildschirme) des Bildschirms und befestigen Sie das Kabel wie angegeben.

4. Verbinden Sie das Kabel des Empfängers mit dem Eingangsanschluss des Infrarotauges [4].

5. Verbinden Sie das mitgelieferte USB-Kabel mit dem Eingangsanschluss [2] und das andere Ende mit einem unter

IREXT2

Spannung stehenden USB-Port, z.B. Fernseher oder Decoder. Die Stromversorgungsanzeige [1] leuchtet.

1. Installieren Sie den IR-Verteiler mit doppelseitigem Klebeband oder den mitgelieferten Schrauben (2) am gewünschten Ort.
2. Richten Sie nun die Fernbedienung auf den IR-Empfänger in einem Winkel von ± 15^ in allen Richtungen (Abb. Seite 3).

Wichtige Bemerkung: In einigen außergewöhnlichen Fällen können Interferenzen das System stören und dadurch das Signal der Fernbedienung nicht empfangen. Geräte wie Dimmer und Lampen, oder direkt einfallendes Licht können diese Interferenzen verursachen. Ist dies der Fall, verschieben Sie den IR-Verteiler oder IR-Empfänger, oder vergrößern Sie den Abstand zwischen IR-Verteiler/IR-Empfänger und dem Gerät, das die Interferenzen verursacht.

1. Technische Daten

Stromversorgung 5VDC/100mA (über USB-Anschluss)
Verbrauch	max.	1 W
Bereich ± 5 m (ideale Verhältnisse)
Frequenz 30 ~ 60 kHz
Abmessungen 102 x 46	x 19 mm
Gewicht	35 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

EN

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen,

Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).
• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
