BEDIENUNGSANLEITUNG 522iHDR60 HUSQVARNA

• SMP Svensk Maskinprovning AB heeft een verklaring van overeenstemming afgegeven conform de Outdoor Noise Regulations van 2001, beoordelingsprocedure voor conformiteit: Schema 8. Huskvarna 2022-10-03 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Verantwoordelijk voor technische documentatie UK Importer: Husqvarna UK Ltd Preston Road, Co. Durham DL5 6UP 1731 - 003 - 12.10.2022 43Inhalt Einleitung p. 44
• Sicherheit p. 46
• Montage p. 54
• Betrieb p. 54
• Wartung p. 57
• Fehlerbehebung p. 59
• Transport, Lagerung und Entsorgung p. 60
• Technische Daten p. 61
• Eingetragene Marken p. 62

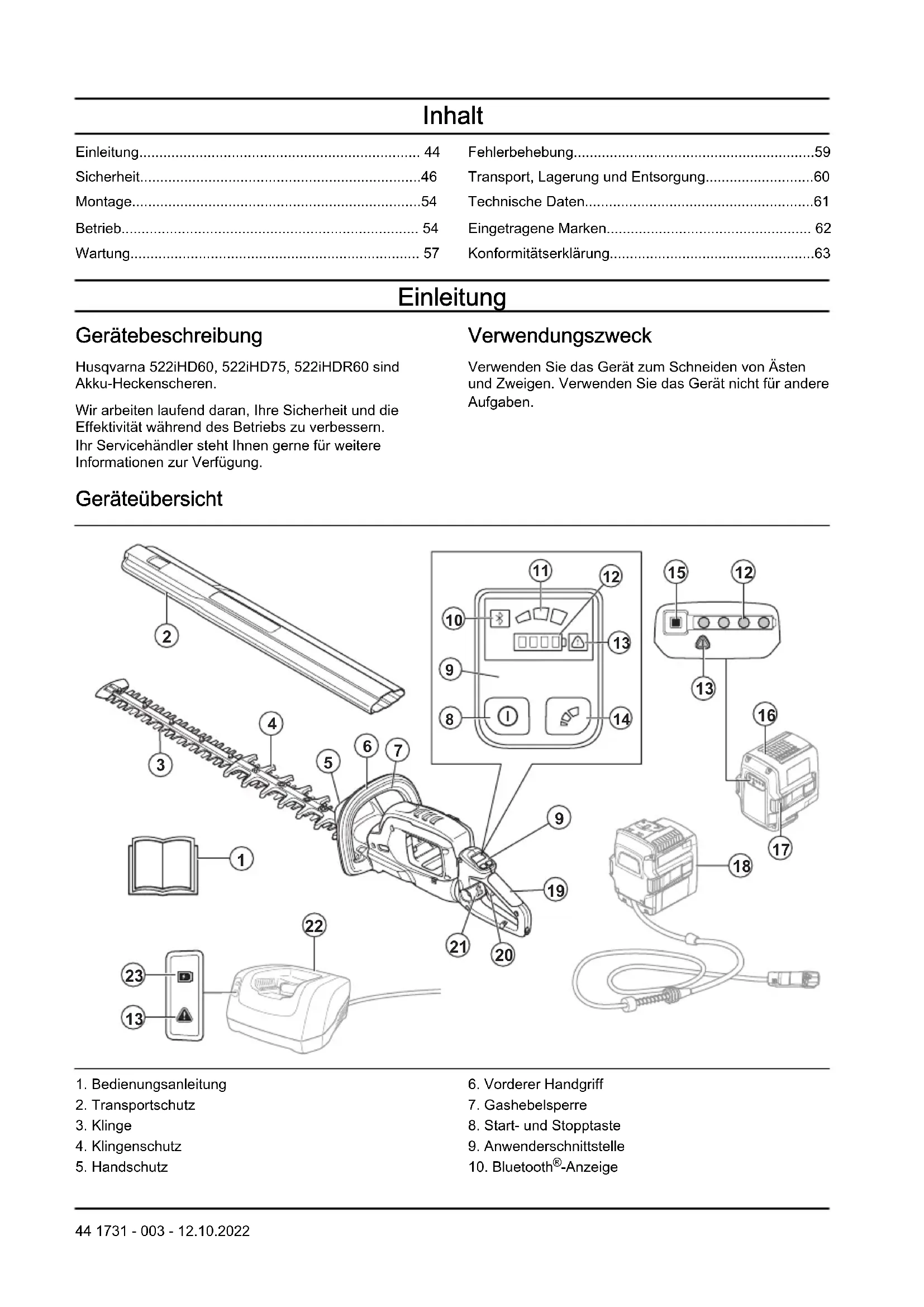

• Konformitätserklärung Einleitung Gerätebeschreibung Husqvarna 522iHD60, 522iHD75, 522iHDR60 sind Akku-Heckenscheren. Wir arbeiten laufend daran, Ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Servicehändler steht Ihnen gerne für weitere Informationen zur Verfügung. Verwendungszweck Verwenden Sie das Gerät zum Schneiden von Ästen und Zweigen. Verwenden Sie das Gerät nicht für andere Aufgaben. Geräteübersicht p. 63

1. Bedienungsanleitung

6. Vorderer Handgriff

8. Start- und Stopptaste

9. Anwenderschnittstelle

-Anzeige 44 1731 - 003 - 12.10.202211. Modusanzeige

12. Akkustatusanzeige

15. Akkuanzeigetaste

17. Akkuentriegelungstaste

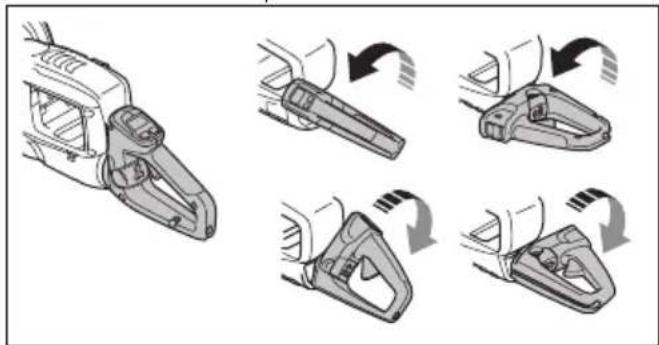

19. Hinterer Handgriff

21. Verriegelung für Griff

Symbole auf dem Gerät WARNUNG! Dieses Gerät ist gefährlich. Wenn das Gerät nicht sorgfältig und ordnungsgemäß verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommen. Zur Vermeidung von Verletzungen des Bedieners oder umstehender Personen lesen und befolgen Sie alle Sicherheitshinweise in der Bedienungsanleitung. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. Tragen Sie einen zugelassenen Augenschutz. Tragen Sie zugelassene Schutzhandschuhe. Halten Sie Ihre Hände von der Klinge fern. Dieses Gerät entspricht den geltenden EG-Richtlinien. Dieses Gerät entspricht den geltenden UK-Richtlinien. Weder das Gerät noch die Verpackung dürfen über den Hausmüll entsorgt werden. Das Gerät und die Verpackung sind an einer Recyclingstation abzugeben, damit die elektrischen und elektronischen Komponenten wiedergewonnen werden können. (Gilt nur für Europa) Wenn das Gerät mit Bluetooth

-Drahtlos- Technologie ausgestattet ist, finden Sie das Bluetooth

-Symbol auf dem Etikett mit der Bezeichnung des Geräts. Siehe Bluetooth

Drahtlostechnologie auf Seite

Spritzwassergeschützt. Gleichstrom. Umweltbelastende Geräuschemissionen gemäß der EG-Richtlinie. Die Emission des Geräts ist im Abschnitt „Technische Daten“ und auf dem Geräteschild angegeben. Verriegelung für Griffeinstellung. Nicht schmieren. Manuelle Getriebedrehung. yyyywwxxxx Auf dem Typenschild ist die Serien- nummer angegeben. yyyy ist das Produktionsjahr, ww die Produktions- woche und xxxx die fortlaufende Nummer. Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind. 1731 - 003 - 12.10.2022 45• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG: Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen. Hinweis: Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos). Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.

• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z.B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Staub oder Dämpfe entzünden können.

Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Kinder oder unbefugte Personen in der Nähe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren. Elektrische Sicherheit

• Die Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

• Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.

• Verwenden Sie das Anschlusskabel nicht missbräuchlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

• Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.

• Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit FI- Schutzschalter (RCD). Die Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringert das Risiko eines elektrischen Schlags. Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen

1731 - 003 - 12.10.2022der Unaufmerksamkeit zu schweren Verletzungen führen.

• Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der Aus- Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheben oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.

• Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursachte Gefahren.

• Lassen Sie nicht zu, dass Sie wegen Vertrautheit durch häufige Verwendung der Werkzeuge selbstgefällig werden und die Sicherheitsgrundsätze der Werkzeuge ignorieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

• Die Vibrationsemissionen während der tatsächlichen Verwendung des Elektrowerkzeugs können abhängig von der Verwendungsart des Werkzeugs vom angegebenen Gesamtwert abweichen. Bediener sollten Sicherheitsmaßnahmen für den eigenen Schutz ergreifen, die auf einer Beurteilung der Exposition unter tatsächlichen Nutzungsbedingungen beruht. Dabei sind alle Teile des Betriebszyklus zu berücksichtigen, z. B. abgesehen vom Gashebelbetrieb, die Zeiten, wenn das Werkzeug ausgeschaltet ist und wenn es im Leerlauf betrieben wird. Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Elektrowerkzeug von der Stromversorgung, bzw. entfernen Sie den Akku, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.

• Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Händen eine Gefahr dar.

• Warten Sie Elektrowerkzeuge und Zubehör. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen sowie auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hängen und sind einfacher zu bedienen.

• Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugeinsätze und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise, und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu Gefahrensituationen führen.

• Halten Sie die Handgriffe und Griffflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Griffflächen rutschig sind, kann das Werkzeug in unerwarteten Situationen nicht sicher bedient und kontrolliert werden. Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschriebenen Ladegerät durchgeführt werden. 1731 - 003 - 12.10.2022 47Durch ein für einen bestimmten Akkutyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.

• Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleineren Metallobjekten fern, da es zu einer Überbrückung der Kontakte kommen könnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Bränden kommen.

• Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt sofort mit Wasser abspülen. Sollten Ihre Augen damit in Berührung gekommen sein, suchen Sie sofort ärztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommen.

• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.

• Setzen Sie Akkus oder Werkzeuge keinem Feuer oder übermäßigen Temperaturen aus.Bei Brand oder Temperaturen über 130°C (265°F) kann es zu Explosionen kommen.

• Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku oder das Werkzeug nicht außerhalb des in der Anleitung angegebenen Temperaturbereichs auf.Unsachgemäßes Aufladen oder bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen. Service

• Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird dafür gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

• Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden. Sicherheitshinweise für Heckenscheren:

• Halten Sie alle Körperteile von den Klingen fern. Entfernen Sie geschnittenes Material nicht und halten Sie zu schneidendes Material nicht fest, wenn sich die Klingen bewegen. Die Klingen bewegen sich nach dem Ausschalten des Motors weiter. Bei der Arbeit mit der Heckenschere können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

Tragen Sie die Heckenschere mit zum Stillstand gekommenen Klingen am Griff und achten Sie darauf, dass Sie keine Schalter betätigen. Ein ordnungsgemäßer Transport der Heckenschere verringert das Risiko eines unbeabsichtigten Betriebs und daraus resultierender Verletzungen durch die Klingen.

• Beim Transportieren oder Aufbewahren der Heckenschere muss immer die Klingenabdeckung angebracht werden. Durch eine korrekte Handhabung der Heckenschere wird das Verletzungsrisiko, das durch die Klingen besteht, reduziert.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung des Geräts sicher, dass alle Schalter ausgeschaltet sind und der Akku entfernt oder getrennt ist. Eine unerwartete Betätigung der Heckenschere beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung des Geräts sicher, dass alle Schalter ausgeschaltet sind und dass die Sperrvorrichtung betätigt ist. Eine unerwartete Betätigung der Heckenschere beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen.

• Halten Sie die Heckenschere nur an den isolierten Griffoberflächen fest, da die Klinge sonst ggf. in Kontakt mit verborgener Verkabelung kommt. Klingen, die mit einem stromführenden Leiter in Kontakt kommen, können freiliegende Metallteile der Heckenschere unter Strom setzen und dem Bediener einen Stromschlag versetzen.

• Halten Sie alle Kabel vom Schnittbereich fern.

Hecken oder Büschen können stromführende Kabel verlaufen, die versehentlich mit den Klingen in Kontakt kommen könnten.

• Verwenden Sie die Heckenschere nicht bei schlechtem Wetter, insbesondere dann nicht, wenn die Gefahr eines Blitzeinschlages besteht. Dadurch wird die Gefahr eines Blitzschlags reduziert. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entnehmen Sie den Akku, um den versehentlichen Start des Geräts zu verhindern.

• Dieses Gerät ist ein sehr gefährliches Werkzeug, wenn Sie nicht aufpassen oder das Gerät unsachgemäß verwenden. Dieses Gerät kann schwere Verletzungen des Bedieners oder anderer Personen verursachen.

• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom

1731 - 003 - 12.10.2022Hersteller genehmigt wurden. Eine falsche Wartung kann zu schweren bis tödlichen Verletzungen führen.

• Überprüfen Sie das Gerät vor dem Gebrauch. Siehe Zu erledigen, bevor Sie das Gerät starten auf Seite

und Wartung auf Seite 57 . Verwenden Sie das Gerät nicht, wenn es defekt ist. Führen Sie die in dieser Bedienungsanweisung beschriebenen Kontroll-, Wartungs- und Serviceanweisungen durch.

• Lassen Sie keine Kinder mit dem Gerät spielen. Das Gerät ist kein Spielzeug! Kinder oder nicht im Gebrauch des Geräts und/oder des Akkus geschulte Personen dürfen das Gerät bzw. den Akku weder bedienen noch warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.

• Das Gerät für Kinder unzugänglich aufbewahren.

• Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Verwenden Sie stets Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Bedieners und anderer Personen führen. Hinweis: Nationale oder regionale Gesetze regeln ggf. die Verwendung. Halten Sie die festgelegten Bestimmungen ein. Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Händler oder Ihre Servicewerkstatt. Führen Sie keine Arbeiten aus, mit denen Sie überfordert sind.

• Verwenden Sie niemals das Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die Ihre Sehkraft, Ihr Urteilsvermögen oder Ihre Körperkontrolle beeinträchtigen können.

• Halten Sie alle Körperteile von den Klingen fern. Entfernen Sie geschnittenes Material nicht und halten Sie zu schneidendes Material nicht fest, wenn sich die Klingen bewegen. Die Klingen bewegen sich nach dem Ausschalten des Motors weiter. Bei der Arbeit mit der Heckenschere können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Das Arbeiten bei schlechtem Wetter ist nicht nur ermüdend, sondern birgt auch zusätzliche Risiken. Aufgrund des höheren Risikos wird davon abgeraten, das Gerät bei sehr schlechtem Wetter zu verwenden, z.B. bei dichtem Nebel, starkem Regen, starkem Wind, großer Kälte, Gewittergefahr usw.

• Verwenden Sie die Heckenschere nicht bei schlechtem Wetter, insbesondere dann nicht, wenn die Gefahr eines Blitzeinschlages besteht. Dadurch wird die Gefahr eines Blitzschlags reduziert.

• Falsche Klingen können die Unfallgefahr erhöhen.

• Erlauben Sie Kindern niemals, das Gerät zu verwenden oder sich in seiner Nähe aufzuhalten. Da das Gerät leicht zu starten ist, könnten auch Kinder bei unzureichender Aufsicht in der Lage sein, es zu starten. Dies kann zu schweren Verletzungen führen. Trennen Sie stets den Akku ab, wenn das Gerät unbeaufsichtigt ist.

• Stellen Sie sicher, dass während der Verwendung Menschen und Tiere einen Abstand von mindestens 15Metern einhalten. Wenn mehrere Bediener am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15Meter betragen. Andernfalls kann es zu schweren Verletzungen kommen. Stellen Sie das Gerät sofort ab, wenn sich Personen oder Tiere nähern. Drehen Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.

• Stellen Sie sicher, dass weder Menschen noch Tiere oder andere Dinge die Kontrolle des Geräts beeinflussen oder mit der Schneidausrüstung oder umherfliegenden Gegenständen in Berührung kommen. Sie dürfen das Gerät niemals benutzen, wenn im Falle eines Unfalls nicht die Möglichkeit besteht, Hilfe herbeizurufen.

• Kontrollieren Sie immer den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z.B. Steine, Glasscherben, Nägel, Drähte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneidausrüstung verfangen können.

• Vergewissern Sie sich, dass Sie sicher gehen und stehen können. Achten Sie auf eventuelle Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden müssen Sie immer sehr vorsichtig sein.

• Nehmen Sie stets eine sichere Arbeitsstellung mit festem Stand ein. Sorgen Sie für einen festen Stand.

• Halten Sie die Heckenschere nur an den isolierten Griffoberflächen fest, da die Klinge sonst ggf. in Kontakt mit verborgener Verkabelung kommt. Klingen, die mit einem stromführenden Leiter in Kontakt kommen, können freiliegende Metallteile der Heckenschere unter Strom setzen und dem Bediener einen Stromschlag versetzen.

• Halten Sie alle Kabel vom Schnittbereich fern. In Hecken oder Büschen können stromführende Kabel verlaufen, die versehentlich mit den Klingen in Kontakt kommen könnten.

• Schalten Sie das Gerät aus, bevor Sie sich in einen anderen Bereich begeben. Befestigen Sie den Transportschutz, wenn das Gerät nicht in Betrieb ist. 1731 - 003 - 12.10.2022 49• Legen Sie das Gerät nur dann ab, wenn Sie es ausgeschaltet und den Akku entfernt haben. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist.

• Tragen Sie die Heckenschere mit zum Stillstand gekommenen Klingen am Griff und achten Sie darauf, dass Sie keine Schalter betätigen. Ein ordnungsgemäßer Transport der Heckenschere verringert das Risiko eines unbeabsichtigten Betriebs und daraus resultierender Verletzungen durch die Klingen.

• Beim Transportieren oder Aufbewahren der Heckenschere muss immer die Klingenabdeckung angebracht werden. Durch eine korrekte Handhabung der Heckenschere wird das Verletzungsrisiko, das durch die Klingen besteht, reduziert.

• Stellen Sie sicher, dass keine Kleidung und kein Körperteil mit der Schneidausrüstung in Kontakt kommen, wenn das Gerät aktiviert ist.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung des Geräts sicher, dass alle Schalter ausgeschaltet sind und der Akku entfernt oder getrennt ist. Eine unerwartete Betätigung der Heckenschere beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen. Hinweis: Die oben aufgeführte Warnung gilt nicht für Geräte mit integrierten Akkus.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung des Geräts sicher, dass alle Schalter ausgeschaltet sind und dass die Sperrvorrichtung betätigt ist. Eine unerwartete Betätigung der Heckenschere beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen. Hinweis: Die oben aufgeführte Warnung gilt nicht für Geräte mit abnehmbaren und trennbaren Akkus.

• Wenn während der Arbeit mit dem Gerät irgendetwas in den Klingen hängen bleibt, halten Sie das Gerät an und schalten Sie es aus. Stellen Sie sicher, dass die Schneidausrüstung vollständig stoppt. Entfernen Sie den Akku, bevor Sie das Gerät und/oder die Klingen reinigen, überprüfen oder reparieren.

• Halten Sie Hände und Füße nach Abschalten von der Schneidausrüstung fern, bis diese vollständig stillsteht.

• Achten Sie auf Aststückchen, die beim Schneiden weggeschleudert werden können. Schneiden Sie nicht zu dicht am Boden, wo Steine und andere Gegenstände weggeschleudert werden können.

• Achten Sie auf hochgeschleuderte Gegenstände. Tragen Sie immer einen zugelassenen Augenschutz. Beugen Sie sich niemals über den Schutz der Schneidausrüstung. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.

• Achten Sie immer genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald das Gerät abgestellt ist.

• Arbeiten Sie niemals stehend auf einer Leiter oder einem Hocker oder in einer anderen, nicht ausreichend gesicherten erhöhten Position.

• Halten Sie die Handgriffe und Griffflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Griffflächen rutschig sind, kann das Werkzeug in unerwarteten Situationen nicht sicher bedient und kontrolliert werden.

• Halten Sie das Gerät mit beiden Händen fest. Halten Sie das Gerät an der Seite des Körpers. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich bei der Auswahl der richtigen Ausrüstung von Ihrem Händler beraten.

• Tragen Sie einen Schutzhelm in Bereichen, in denen Gefahr durch herabfallende Gegenstände besteht.

• Eine längerfristige Beschallung mit Lärm kann zu Gehörschäden führen. Grundsätzlich sind akkubetriebene Geräte relativ leise. Durch die Kombination aus Geräuschpegel und langer Nutzungsdauer kann es jedoch zu Gehörschäden kommen. Husqvarna empfiehlt das Tragen eines Gehörschutzes, wenn das Gerät an einem Tag länger durchgehend benutzt wird. Ständige und regelmäßige Benutzer sollten ihr Gehör regelmäßig untersuchen lassen.

1731 - 003 - 12.10.2022WARNUNG: Ein Gehörschutz schränkt die Wahrnehmung vonGeräuschen und Warnsignalen ein.• Tragen Sie einen zugelassenen Augenschutz. Beider Benutzung eines Visiers ist außerdem einezugelassene Schutzbrille zu tragen. ZugelasseneSchutzbrillen sind in diesem Falle diejenigen, die dieNormen ANSIZ87.1 für die USA bzw. EN166 fürEU-Länder erfüllen.• Verwenden Sie einen Gesichtsschutz. EinGesichtsschutz allein reicht nicht aus, um die Augenzu schützen.

• Tragen Sie bei Bedarf Schutzhandschuhe,beispielsweise bei der Montage, der Untersuchungoder der Reinigung der Schneidausrüstung.• Verwenden Sie rutschfeste und stabile Stiefel oderSchuhe.• Tragen Sie Kleidung aus reißfestem Material.Tragen Sie stets lange Hosen aus schwerem Stoffund lange Ärmel. Tragen Sie keine weite Kleidung,die sich leicht an Ästen und Zweigen verfangenkönnte. Vermeiden Sie das Tragen von Schmuck,kurzen Hosen und Sandalen. Gehen Sie nichtbarfuß. Binden Sie Ihre Haare sicherheitshalberzusammen, so dass sie nicht über Ihre Schulternfallen.• Halten Sie eine Erste-Hilfe-Ausrüstung und einenFeuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgendenWarnhinweise, bevor Sie das Gerätbenutzen.In diesem Abschnitt werden einzelnen Teile derSicherheitsausrüstung des Gerätes beschrieben, welcheFunktion sie haben und wie ihre Kontrolle undWartung ausgeführt werden sollen, um sicherzustellen,dass sie funktionsfähig sind. Die Einbaulage dieserKomponenten ist unter der Überschrift Geräteübersicht auf Seite 44 gelistet.Die Lebensdauer der Maschine kann verkürzt werdenund die Unfallgefahr kann steigen, wenn die Wartungdes Geräts nicht ordnungsgemäß und Service und/oderReparaturen nicht fachmännisch ausgeführt werden.Wenden Sie sich für weitere Informationen an IhreVertragswerkstatt. WARNUNG: Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. DieSicherheitsausrüstung des Gerätes mussso kontrolliert und gewartet werden, wiedies in diesem Abschnitt beschrieben wird.Wenn Ihr Gerät diesen Anforderungennicht entspricht, muss eine Servicewerkstattaufgesucht werden. ACHTUNG: Service und Reparatur des Gerätes erfordern eine Spezialausbildung.Dies gilt besonders für dieSicherheitsausrüstung des Geräts. WennIhr Gerät den unten aufgeführtenKontrollanforderungen nicht entspricht,müssen Sie Ihre Servicewerkstattaufsuchen. Beim Kauf einesunserer Produkte wird gewährleistet,dass Reparatur- oder Servicearbeitenfachmännisch ausgeführt werden. Sollte derVerkäufer Ihres Gerätes nicht an unserFachhändler-Service-Netz angeschlossensein, fragen Sie nach unserernächstgelegenen Servicewerkstatt.So prüfen Sie die Benutzeroberfläche1. Drücken und halten Sie die Start-/Stopptaste (A).

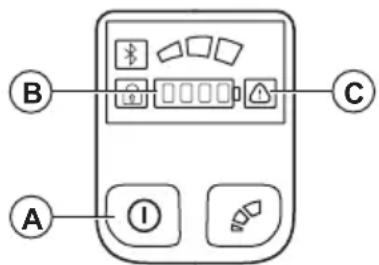

a) Das Gerät ist eingeschaltet, wenn die LED (B)leuchtet.b) Das Gerät ist ausgeschaltet, wenn die LED (B)aus ist.2. Wenn die Warnanzeige (C) aufleuchtet oder blinkt,siehe Wartung auf Seite 57

1731 - 003 - 12.10.2022 51So kontrollieren Sie den Gashebel und die Gashebelsperre

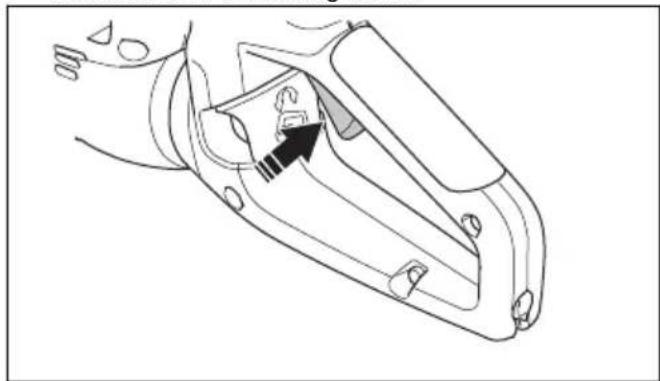

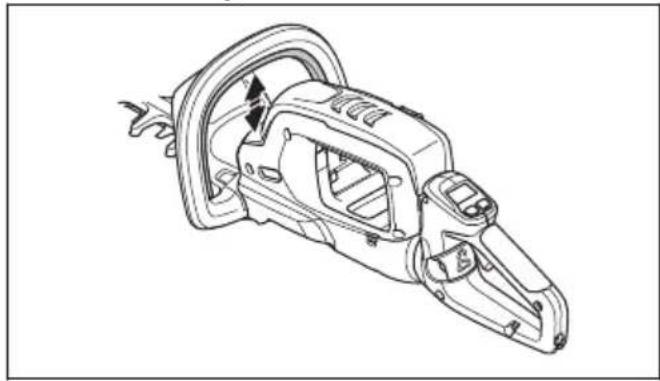

1. Starten Sie das Gerät, siehe

So starten Sie das Gerät auf Seite 55

2. Schieben Sie die Gashebelsperre nach oben.

3. Schieben Sie den Gashebel nach oben und wenden

Sie volle Leistung an.

4. Lassen Sie den Gashebel los und stellen Sie sicher,

dass die Rückzugfeder ordnungsgemäß funktioniert. Die Klinge muss in weniger als 1Sekunde anhalten.

5. Stoppen Sie das Gerät.

6. Führen Sie Schritt 1 und 2 durch.

7. Lassen Sie die Gashebelsperre los und stellen Sie

sicher, dass die Rückzugfeder der Gashebelsperre ordnungsgemäß funktioniert. Die Klinge muss in weniger als 1Sekunde anhalten. So prüfen Sie den Handschutz Der Handschutz schützt die Hand vor einem unbeabsichtigten Kontakt mit den Klingen.

1. Halten Sie das Gerät an.

2. Entfernen Sie den Akku.

3. Kontrollieren Sie, ob der Handschutz

ordnungsgemäß befestigt ist.

4. Überprüfen Sie den Handschutz auf

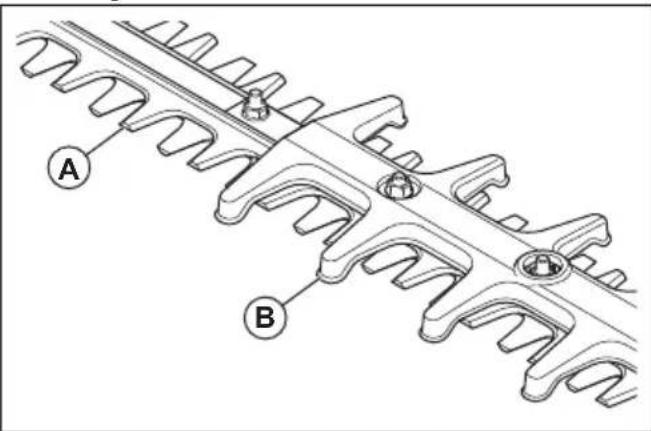

Beschädigungen. So prüfen Sie die Klingen und den Klingenschutz

1. Stoppen Sie das Gerät.

2. Entfernen Sie den Akku.

3. Ziehen Sie Schutzhandschuhe an.

4. Stellen Sie sicher, dass die Klingen (A) und

der Klingenschutz (B) nicht beschädigt oder verdreht sind. Tauschen Sie die Klingen und den Klingenschutz aus, wenn sie beschädigt oder verbogen sind.

Sicherer Umgang mit Akkus WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.

• Setzen Sie Akku oder Werkzeug niemals Feuer oder sehr hohen Temperaturen aus. Feuer oder eine Temperatur über 130°C kann zu einer Explosion führen. Hinweis: Eine Temperatur über 130°C kann durch die Temperatur 265°F ersetzt werden.

• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Werkzeug niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

• Verwenden Sie nur den BLi Akku. Siehe Zugelassene Akkus auf Seite 62 . Der Akku verfügt über eine Softwareverschlüsselung.

• Verwenden Sie als Stromversorgung für die zugehörigen Husqvarna Geräte nur den wiederaufladbaren BLi Akku. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommen.

1731 - 003 - 12.10.2022• Verwenden Sie keine nicht aufladbaren Akkus.

• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.

• Halten Sie den Akku von Regen und Feuchtigkeit fern.

• Halten Sie den Akku von Mikrowellen und hohem Druck fern.

• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

• Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und Seife und suchen Sie medizinische Hilfe auf. Sollte Flüssigkeit in Ihre Augen gelangen, reiben Sie diese nicht, sondern spülen Sie sie mindestens 15Minuten lang mit reichlich Wasser aus, und suchen Sie anschließend einen Arzt auf.

• Der Akku darf nur bei Temperaturen zwischen -10°C (14°F) und 40°C (114 °F) verwendet werden.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie das Gerät, den Akku und das Ladegerät auf Seite 58

• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.

• Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Schrauben oder Schmuck.

• Halten Sie den Akku fern von Kindern. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.

• Setzen Sie Akku oder Werkzeug niemals Feuer oder sehr hohen Temperaturen aus. Feuer oder eine Temperatur über 130°C kann zu einer Explosion führen. Hinweis: Eine Temperatur über 130°C kann durch die Temperatur 265°F ersetzt werden.

• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Werkzeug niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

• Gefahr von elektrischen Schlägen oder Kurzschluss, wenn die Sicherheitshinweise nicht beachtet werden.

• Verwenden Sie eine geprüfte geerdete Steckdose, die nicht beschädigt ist.

• Verwenden Sie nur das mitgelieferte Ladegerät für Ihr Gerät. Verwenden Sie zum Laden von Husqvarna BLi-Ersatzakkus ausschließlich Husqvarna QC-Ladegeräte.

• Das Ladegerät nicht zerlegen.

• Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.

• Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

• Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Kabel nicht zwischen Türen, Zäunen o.Ä. eingeklemmt werden.

• Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Vergewissern Sie sich, dass das Ladegerät nicht abgedeckt ist. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.

• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit guter Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.

• Verwenden Sie das Ladegerät nur bei mit einer Temperatur zwischen 5°C (41°F) und 40°C (104°F). Verwenden Sie das Ladegerät nur in einer gut belüfteten, trockenen und staubfreien Umgebung.

• Legen Sie keine Gegenstände in die Kühlschlitze des Ladegeräts.

• Verbinden Sie die Anschlüsse des Ladegeräts niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladegerät führen.

• Nutzen Sie zugelassene Steckdosen, die nicht beschädigt sind.

• Verwenden Sie ausschließlich 3-adrige Verlängerungskabel für den Außenbereich mit 3- poligen Erdungssteckern und Erdungssteckdosen, die für den Stecker des Geräts vorgesehen sind. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie folgende Warnhinweise, bevor Sie das Gerät warten.

• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku. 1731 - 003 - 12.10.2022 53• Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden.

• Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sich bitte an Ihren Servicehändler.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Starke Reiniger können den Kunststoff beschädigen.

• Wenn Wartungsarbeiten nicht durchgeführt werden, verringert sich die Lebensdauer des Geräts, und die Unfallgefahr steigt.

• Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Geräts, ist eine spezielle Schulung erforderlich. Wenn nach Durchführung der Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschriebenen Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an Ihren Servicehändler. Wir garantieren Ihnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

• Sorgen Sie dafür, dass die Schneidzähne der Klinge stets gut und ordnungsgemäß geschärft sind. Befolgen Sie unsere Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.

• Verwenden Sie nur Original-Ersatzteile.

• Tragen Sie bei der Reparatur der Schneidausrüstung immer schwere Arbeitshandschuhe. Die Klingen sind extrem scharf und können leicht Verletzungen hervorrufen. Montage Einleitung WARNUNG: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So schließen Sie das Akkuladegerät an

1. Schließen Sie das Akkuladegerät an eine Quelle mit

der auf dem Typenschild angegebenen Spannung und Frequenz an.

2. Stecken Sie den Netzstecker in eine geerdete

Steckdose. Die LED am Ladegerät blinkt einmal grün. Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50°C beträgt. In diesem Fall wird der Akku durch das Ladegerät abgekühlt, bevor er weiter aufgeladen wird. So setzen Sie den Akku ein WARNUNG: Verwenden Sie im Gerät nur den original Husqvarna Akku.

1. Den Akku vollständig aufladen.

2. Legen Sie den Akku in das Akkufach des Geräts.

a) Stellen Sie sicher, dass der Akku richtig eingesetzt ist. Wenn der Akku nicht leicht bewegt werden kann, ist er nicht richtig eingesetzt. b) Stellen Sie sicher, dass der Akku einrastet. Wenn Sie ein Klicken hören, rastet der Akku ein. Informationen zum Akku Informationen zur Verwendung des Akkus finden Sie im Betriebshandbuch des Akkus. Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Husqvarna Connect Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect-App bietet erweiterte Funktionen für Ihr Husqvarna Gerät.

• Erweiterte Produktinformationen.

• Informationen über Geräteteile und -wartung sowie entsprechende Hilfe dazu. 54 1731 - 003 - 12.10.2022Bluetooth

Drahtlostechnologie Geräte mit eingebauter Bluetooth

Drahtlostechnologie können mit mobilen Geräten verbunden werden und von der Verbindung mit Husqvarna können zusätzliche Funktionen aktiviert werden. Das Symbol für Bluetooth

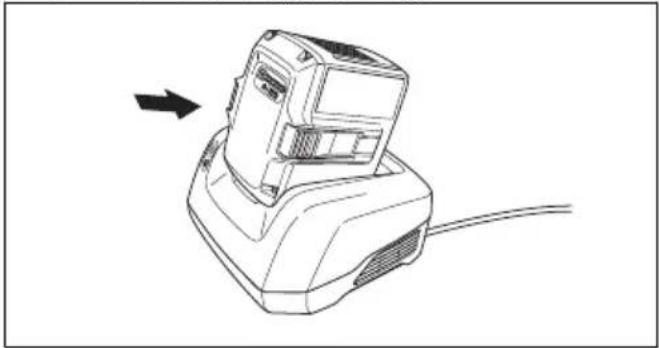

Drahtlostechnologie leuchtet auf, wenn Ihr Mobiltelefon mit dem Gerät verbunden ist. So laden Sie den Akku Hinweis: Laden Sie den Akku, wenn Sie ihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30% geladen.

1. Stellen Sie sicher, dass der Akku trocken ist.

2. Den Akku in das Ladegerät einlegen.

3. Stellen Sie sicher, dass die grüne Ladeanzeige auf

dem Ladegerät aufleuchtet. Das bedeutet, dass der Akku richtig mit dem Ladegerät verbunden ist.

4. Wenn alle LEDs am Akku leuchten, ist er vollständig

5. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.

6. Den Akku aus dem Ladegerät entnehmen.

Hinweis: Weitere Informationen entnehmen Sie bitte den Bedienungsanleitungen für den Akku und das Ladegerät. Zu erledigen, bevor Sie das Gerät starten

1. Untersuchen Sie den Arbeitsbereich. Entfernen Sie

Gegenstände, die weggeschleudert werden können.

2. Überprüfen Sie die Schneidausrüstung. Stellen Sie

sicher, dass die Klingen scharf sind und dass sie keine Risse und Beschädigungen aufweisen.

3. Vergewissern Sie sich, dass das Gerät

ordnungsgemäß funktioniert. Prüfen Sie, ob alle Muttern und Schrauben angezogen sind.

4. Stellen Sie sicher, dass der Griff und die

Sicherheitseinrichtungen nicht beschädigt sind und dass sie korrekt angebracht sind. Bedienen Sie kein Gerät, bei dem Teile fehlen oder das von seiner ursprünglichen Spezifikation abweicht. Verwenden Sie Schutzhandschuhe, falls notwendig.

5. Stellen Sie sicher, dass die Deckel nicht beschädigt

sind und korrekt angebracht sind, bevor Sie das Gerät in Betrieb nehmen. So starten Sie das Gerät

1. Halten Sie die Start-/Stopptaste gedrückt, bis das

grüne LED-Licht aufleuchtet. Hinweis: Drücken Sie nicht die Gashebelsperre oder den Gashebel, wenn Sie die Start-/Stopptaste drücken. 1731 - 003 - 12.10.2022 552. Drücken und halten Sie die Gashebelsperre am vorderen Handgriff.

3. Um die volle Drehzahl anzuwenden, drücken Sie

den Gashebel vollständig durch. So bedienen Sie das Gerät

1. Beginnen Sie in Bodennähe, und bewegen Sie

das Gerät dann nach oben, wenn Sie die Seiten scheiden.

2. Passen Sie das Tempo je nach Arbeitsaufwand an.

3. Halten Sie das Gerät für eine stabile Arbeitsposition

4. Achten Sie darauf, dass die Spitze der

Schneidausrüstung den Boden nicht berührt.

5. Gehen Sie vorsichtig vor, und arbeiten Sie langsam,

bis alle Äste korrekt geschnitten sind. So wählen Sie die Schneidegeschwindigkeit Das Gerät verfügt über eine Modustaste. Mit der Modustaste kann der Anwender die maximale Geschwindigkeit begrenzen. Die Modustaste weist drei Geschwindigkeitsstufen auf. Niedrigere Stufen erhöhen die Betriebszeit des Geräts. Verwenden Sie die Stufen1 und 2, wenn die Arbeit nicht die volle Geschwindigkeit/volle Leistung erfordert. Wenn die Betriebsbedingungen volle Geschwindigkeit/volle Leistung erfordern, verwenden Sie Stufe3. Verwenden Sie keine höhere Stufe als für den Betrieb erforderlich.

1. Drücken Sie die Modustaste, um die maximale

Geschwindigkeit zu beschränken. Die weißen LEDs leuchten auf, wenn die Funktion aktiviert ist.

2. Drücken Sie die Modustaste erneut, um die nächste

Geschwindigkeitsstufe zu wählen. Automatische Abschaltfunktion Das Gerät verfügt über eine automatische Abschaltfunktion, die das Gerät anhält, wenn es nicht verwendet wird. Die grüne LED für die Start-/Stopp- Anzeige erlischt, und das Gerät stoppt nach 30Minuten. So stellen Sie den Winkel des hinteren Handgriffs ein Um die optimale Betriebsstellung zu erhalten, kann der hintere Handgriff in 5 verschiedene Positionen eingestellt werden. Wenn der Winkel eingestellt ist, stellen Sie sicher, dass die Unterseite des hinteren Handgriffs beim Betrieb des Geräts nach unten zeigt.

1. Lösen Sie die Griffsperre und drehen Sie den Griff.

WARNUNG: Bedienen Sie die Schneidausrüstung nicht, wenn Sie den Griff einstellen. So stoppen Sie das Gerät

1. Lassen Sie den Gashebel oder die Gashebelsperre

2. Drücken Sie die Start-/Stopptaste, bis die grüne LED

1731 - 003 - 12.10.20223. Drücken Sie die Entriegelungstasten an dem Akku, und ziehen Sie den Akku heraus. Wartung Einleitung WARNUNG: Lesen Sie vor Wartungsarbeiten am Gerät das Kapitel über Sicherheit, und machen Sie sich damit vertraut. WARNUNG: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten am Gerät durchführen. Wartungsplan Nachstehend sind die am Gerät vorzunehmenden Wartungsmaßnahmen aufgelistet. Instand halten Täglich Wöchent- lich Monatlich Die äußeren Teile des Geräts mit einem sauberen und trockenen Tuch reinigen. Kein Wasser verwenden.

Sicherstellen, dass der Start- und Stoppschalter funktionstüchtig und unbeschä- digt ist.

Sicherstellen, dass der Gashebel und die Gashebelsperre sicherheitstechnisch ordnungsgemäß funktionieren. Siehe So kontrollieren Sie den Gashebel und die Gashebelsperre auf Seite 52

Sicherstellen, dass alle Bedienelemente funktionieren und unbeschädigt sind. X Darauf achten, dass Klinge und Klingenschutz keine Risse aufweisen und nicht beschädigt sind. Klinge oder Klingenschutz ersetzen, wenn sie Risse aufweisen oder Stößen ausgesetzt waren.

Sicherstellen, dass die Klinge nicht verbogen oder beschädigt ist. Händler kon- taktieren, um die Klinge ggf. zu ersetzen.

Sicherstellen, dass der Handschutz nicht beschädigt ist. Den Schutz bei Beschä- digung ersetzen.

Sicherstellen, dass alle Schrauben und Muttern fest angezogen sind. X Sicherstellen, dass der Akku unbeschädigt ist. X Sicherstellen, dass der Akku vollständig geladen ist. X Stellen Sie sicher, dass das Akkuladegerät nicht beschädigt ist. X 1731 - 003 - 12.10.2022 57Instand halten Täglich Wöchent- lich Monatlich Die Klinge schmieren. X Die Verbindungen zwischen dem Akku und dem Gerät prüfen. Die Verbindung zwischen dem Akku und dem Akkuladegerät prüfen.

So prüfen Sie den Akku und das Ladegerät

1. Untersuchen Sie den Akku auf Schäden, z.B. Risse.

2. Untersuchen Sie das Akkuladegerät auf Schäden,

3. Stellen Sie sicher, dass das Verbindungskabel des

Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind. So reinigen Sie das Gerät, den Akku und das Ladegerät

1. Reinigen Sie das Gerät nach jedem Gebrauch mit

einem trockenen Tuch.

2. Reinigen Sie Akku und Ladegerät mit einem

trockenen Tuch. Die Akkuführungsschienen sauber halten.

3. Stellen Sie sicher, dass die Klemmen an Akku

und Ladegerät sauber sind, bevor der Akku in das Ladegerät oder das Gerät gesteckt wird. So überprüfen Sie die Klinge

1. Reinigen Sie die Klinge vor und

nach dem Betrieb des Geräts mit einem Korrosionsschutzreinigungsmittel von unerwünschten Materialien.

2. Überprüfen Sie die Kanten der Klinge auf Schäden

3. Entfernen Sie mit einer Feile Grate an der Klinge.

4. Stellen Sie sicher, dass sich die Klingen frei

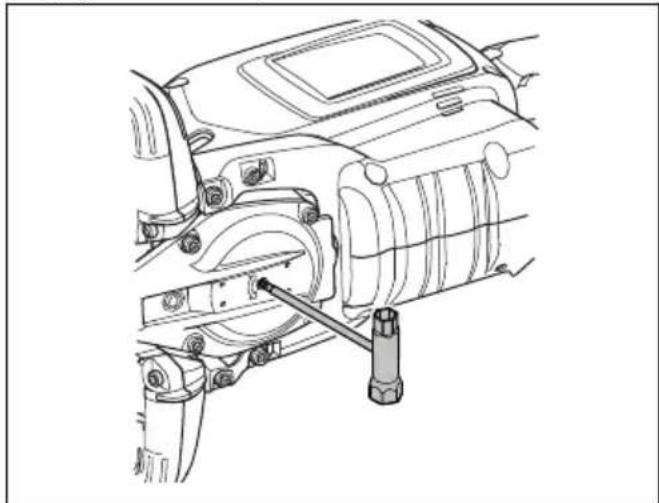

bewegen können. So verwenden Sie die manuelle Getriebedrehung

1. Entfernen Sie den Akku.

2. Setzen Sie einen T27-Schlüssel in das

Getriebegehäuse, und drehen Sie diesen im und gegen den Uhrzeigersinn.

3. Überprüfen Sie die Kanten der Klingen auf Schäden

oder Verformungen. Siehe So überprüfen Sie die Klinge auf Seite 58

4. Entfernen Sie den T27-Schlüssel.

So schmieren Sie die Klinge

1. Schmieren Sie die Klingenbalken vor der

Langzeitlagerung mit Spezialschmiermittel.

1731 - 003 - 12.10.2022Fehlerbehebung Anwenderschnittstelle LED-Bildschirm Mögliche Fehler Mögliche Abhilfe Die Warnanzeige blinkt. Die Gashebelsperre und die Start-/ Stopptaste werden gleichzeitig ge- drückt, wenn das Gerät gestartet wird. Lösen Sie die Gashebelsperre. Lassen Sie den Gashebel los, um das Gerät zu aktivieren. Temperaturabweichung. Warten Sie, bis sich das Gerät abge- kühlt hat. Überlastung. Die Klingen können sich nicht bewegen. Lösen Sie die Klingen. Der Gashebel und die Start-/Stopp- taste werden gleichzeitig gedrückt. Lassen Sie den Gashebel los, um das Gerät zu aktivieren. Grüne LED des Einschaltknopfes blinkt. Zu geringe Akkuspannung. Akku aufladen. Die Warnanzeige leuchtet. Service. Wenden Sie sich an Ihren Service- händler. Akku Störung Mögliche Fehler Mögliche Abhilfe Grüne LED blinkt. Geringe Akkuspannung. Laden Sie den Akku. Rote Fehler-LED blinkt Der Akku ist leer. Laden Sie den Akku. Temperaturabweichung. Der Akku darf nur bei Temperaturen zwi- schen -10°C (14°F) und 40°C (104°F) ver- wendet werden. Überspannung. Nehmen Sie den Akku aus dem Ladegerät. Rote Fehler-LED leuchtet auf. Die Zellendifferenz ist zu groß (1V). Wenden Sie sich an Ihren Servicehändler. Akkuladegerät Störung Mögliche Fehler Mögliche Abhilfe Rote Fehler-LED blinkt Temperaturabweichung. Der Akku darf nur bei Temperaturen zwischen 5 °C und 40°C verwendet werden. 1731 - 003 - 12.10.2022 59Störung Mögliche Fehler Mögliche Abhilfe Rote Fehler-LED leuchtet auf. Wenden Sie sich an Ihren Service- händler. Transport, Lagerung und Entsorgung Transport und Lagerung

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.

• Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

• Sprechen Sie sich, bevor Sie das Gerät versenden, mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltende nationale Vorschriften.

• Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku in der Verpackung nicht verrutschen kann.

• Entnehmen Sie den Akku für die Lagerung oder den Transport.

• Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.

• Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen 5°C/41°F und 25°C/77°F liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.

• Stellen Sie bei der Lagerung des Akkuladegeräts sicher, dass die Temperatur zwischen 5°C/41°F und 45°C/113°F liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.

• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5°C/41°F und 40°C/104°F liegt.

• Laden Sie den Akku auf 30bis 50%, bevor Sie ihn über längere Zeit einlagern.

• Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.

• Achten Sie bei der Lagerung darauf, dass sich der Akku nicht in unmittelbarer Nähe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschließbaren Raum.

• Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevor Sie es längere Zeit einlagern.

• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.

• Befestigen Sie das Gerät während des Transports sicher. Entsorgung von Akku, Ladegerät und Gerät Das Symbol unten bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. So werden Umwelt- und Personenschäden vermieden. Weitere Informationen erhalten Sie bei örtlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihrem Händler. Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden. 60 1731 - 003 - 12.10.2022Technische Daten Technische Daten 522iHD60 522iHD75 522iHDR60 Motor Motortyp BLDC (bürsten- los) 36V BLDC (bürsten- los) 36V BLDC (bürsten- los) 36V Gewicht Gewicht ohne Akku, kg 3,6 3,8 4,0 Gewicht mit Akku (Standardakku BLi200), kg 5,0 5,2 5,4 Schneidausrüstung Typ Doppelseitig Doppelseitig Doppelseitig Klingenlänge, mm 600 750 600 Klingendrehzahl in Schnitten/min im Modus „hohe Drehzahl“ 4400 4400 3200 Klingendrehzahl in Schnitten/min im Modus „mittlere Dreh- zahl“

Klingendrehzahl in Schnitten/min im Modus „niedrige Dreh- zahl“

Wasserschutzgrad IPX4

Ja Ja Ja Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 93 93 93 Schallleistungspegel, garantiert L

Schallpegel Schalldruckpegel am Ohr des Bedieners, gemessen gemäß EN62841-4-2, dB(A)

Die mit IPX4 gekennzeichneten akkubetriebenen, handgeführten Geräte von Husqvarna erfüllen diese Anfor- derungen ab Gerätezulassung.

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. Die Differenz zwischen garantiertem und gemessenem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen ver- schiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 1,5m/s

Der angegebene Vibrationsgesamtwert wurde gemäß einer Standardtestmethode gemessen und kann zum Vergleich von Werkzeugen herangezogen werden. Der angegebene Vibrationsgesamtwert kann auch bei der vorläufigen Beurteilung der Exposition verwendet werden. 1731 - 003 - 12.10.2022 61522iHD60 522iHD75 522iHDR60 Vibrationspegel (a

) an den Handgriffen siehe EN62841-4-2, m/s

vorderer/hinterer Handgriff, in normaler Position gehal- ten 2,1/1,7 1,4/1,8 2,2/2,6 Zugelassene Akkus Akku BLi200 Typ Lithium-Ionen Akkukapazität, Ah 5,2 Nennspannung, V 36 Gewicht, kg 1,4 Zugelassene Ladegeräte Akkuladegerät QC330 Eingangsspannung, V 100-240 Frequenz, Hz 50-60 Leistung, W 330 Eingetragene Marken Die Bluetooth

-Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, inc. und die Verwendung dieser Marken durch Husqvarna erfolgt unter Lizenz. 62 1731 - 003 - 12.10.2022Konformitätserklärung EU-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel: [phone], erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Taille-haies sur batterie Marke Husqvarna Typ/Modell 522iHD60, 522iHD75, 522iHDR60 Identifizierung Seriennummern ab 2022 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Verordnung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2014/30/EG „EMV-Richtlinie“ 2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2011/65/EG „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron- ikgeräten“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 62841-1:2015, EN 62841-4-2:2019, EN 61000-6-3:2007/A1:2011, EN 55014-1:2017/A11:2020, EN 61000-6-1:2007, EN 55014-2:2015, CEI/EN 61000:2018. *Für Geräte mit Bluetooth

: ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4, ETSI EN 300 328 V.2.2.2. RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Suède, hat im Auftrag von Husqvarna AB eine freiwillige Baumusterprüfung durchgeführt. Die Prüfbescheinigung hat die Nummer SEC/22/2571. RISE SMP Svensk Maskinprovning AB hat auch die Übereinstimmung mit AnhangV der Richtlinie 2000/14/EG des Rates bestätigt. Der Bericht hat die Nummer 01/094/032. Weitere Informationen zu Geräuschemissionen finden Sie unter Technische Daten auf Seite 61

Huskvarna 2022-10-03 Stefan Holmberg, R&D Director, Technology Management, Husqvarna AB Verantwortlich für die technische Dokumentation 1731 - 003 - 12.10.2022 63Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel: [phone], erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Taille-haies sur batterie Marke Husqvarna Typ/Modell 522iHD60, 522iHD75, 522iHDR60 Identifizierung Seriennummern ab 2022 die folgenden UK-Richtlinien erfüllt: Verordnung The Supply of Machinery (Safety) Regulations 2008 Electromagnetic Compatibility Regulations 2016 The Noise Emission in the Environment by Equipment for use Outdoors Regulations2001, schedule8 Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2021 und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 62841-1:2015, EN 62841-4-2:2019, EN 61000-6-3:2007/A1:2011, EN 55014-1:2017/A11:2020, EN 61000-6-1:2007, EN 55014-2:2015, CEI/EN 61000:2018. *Für Geräte mit Bluetooth

: ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4, ETSI EN 300 328 V.2.2.2 Weitere Informationen zu Geräuschemissionen finden Sie unter Technische Daten auf Seite 61

SMP Svensk Maskinprovning AB, hat die Konformität mit der Richtlinie über umweltbelastende Geräuschemissionen von 2001, Konformitätsbewertungsverfahren, bestätigt: Schedule
