KW-R520 - Autoradio JVC - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	JVC
Modell	KW-R520
Einbaumaße (B × H × T)	182 mm × 112 mm × 158 mm
Gewicht	1,6 kg
Betriebsspannung	14,4 V Gleichstrom (10,5 V – 16 V zulässig)
Maximale Stromaufnahme	10 A
Betriebstemperaturbereich	-10°C bis +60°C
Maximale Ausgangsleistung	50 W × 4 (oder 50 W × 2 + 50 W × 1 für Subwoofer)
Unterstützte Audioformate	CD-Audio, MP3, WMA, WAV, FLAC
Radio	FM (87,5 – 108 MHz) / AM (531 – 1611 kHz) / LW (153 – 279 kHz)
AUX-Eingang	Ja (3,5-mm-Stereo-Klinke)
Android-Kompatibilität	Android OS 4.1 und höher (über AOA 2.0)
Bluetooth	Über optionalen Adapter KS-BTA100
Voreingestellter Equalizer	12 Modi (Flat, Hard Rock, Hip Hop, Jazz, Pop, R&B, Talk, User, Vocal Boost, Bass Boost, Classical, Dance)
Erweiterte Audioeinstellungen	Bass, Mitten, Höhen, Subwoofer, Fader, Balance, Loudness, Bass Boost
Anpassbares Display	Beleuchtungsfarben (49 Voreinstellungen + Tag-/Nacht-Anpassung)
Dimmer	Automatisch (über Licht) oder programmierbar
Pflege	Mit einem trockenen Silikontuch oder weichen Tuch abwischen; CDs von innen nach außen reinigen
Sicherheit	12-V-Gleichstromversorgung mit Masse negativ; vor dem Einbau die Batterie abklemmen; während der Fahrt keine ablenkenden Funktionen nutzen

Häufig gestellte Fragen - KW-R520 JVC

Wie setze ich das Autoradio JVC KW-R520 zurück?

Drücken Sie einige Sekunden lang die Lautstärketaste, bis der Bildschirm erlischt. Lassen Sie los und drücken Sie erneut die Lautstärketaste, um den Reset zu bestätigen. Die voreingestellten Einstellungen (außer Radiosender) werden gelöscht.

Wie stelle ich die Uhr am KW-R520 ein?

Halten Sie die Taste MENU (oder den Lautstärkeregler) gedrückt, bis CLOCK angezeigt wird. Drehen Sie den Regler, um CLOCK SET auszuwählen, und drücken Sie. Stellen Sie Tag, Stunde und Minute durch Drehen und Drücken ein. Wählen Sie das Format 12H/24H und verlassen Sie das Menü.

Wie verbinde ich ein Telefon über Bluetooth?

Dieses Autoradio verfügt nicht über integriertes Bluetooth. Sie müssen den optionalen Adapter KS-BTA100 an den AUX-Eingang anschließen. Wählen Sie dann unter SRC SELECT die Option BT ADAPTER für die AUX-Quelle. Führen Sie die Kopplung mit Ihrem Telefon über den Adapter durch.

Wie verwende ich ein Android-Smartphone mit dem KW-R520?

Schließen Sie Ihr Smartphone über den USB-Anschluss an. Das Autoradio wechselt automatisch zur Quelle ANDROID. Sie können den Modus AUTO MODE (Steuerung über die JVC MUSIC PLAY App) oder AUDIO MODE (Steuerung vom Telefon aus) wählen. Installieren Sie für den automatischen Modus die JVC MUSIC PLAY App auf dem Telefon.

Wie passe ich die Klangeinstellungen (Equalizer) an?

Drücken Sie die Taste EQ BASS, um einen voreingestellten Equalizer auszuwählen. Halten Sie für eine individuelle Einstellung EQ BASS gedrückt, um das Menü EASY EQ aufzurufen. Sie können die Pegel von BASS, MID, TREBLE sowie des Subwoofers (SUB.W) einstellen. Die Speicherung erfolgt in der Voreinstellung USER.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Überprüfen Sie zuerst die Lautstärke und ob die Stummschaltung deaktiviert ist. Stellen Sie sicher, dass die Lautsprecherkabel korrekt angeschlossen und isoliert sind. Wenn die Meldung PROTECTING SEND SERVICE erscheint, wenden Sie sich an ein Servicecenter. Überprüfen Sie auch die Quelleneinstellungen (SRC SELECT), um sicherzustellen, dass die gewünschte Quelle aktiv ist.

Wie reinige ich das Autoradio und die CDs?

Verwenden Sie für das Frontpanel ein trockenes Silikontuch oder ein weiches Tuch. Reinigen Sie CDs von innen nach außen mit einem weichen Tuch. Verwenden Sie niemals Lösungsmittel. Vermeiden Sie es, die beschriebene Oberfläche der CD zu berühren. Entnehmen Sie CDs, indem Sie sie horizontal herausziehen.

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender ein. Halten Sie eine Zifferntaste (1 bis 6) gedrückt, bis MEMORY angezeigt wird. Der Sender wird dann unter dieser Taste gespeichert. Sie können bis zu 18 FM- und 6 AM-Sender speichern. Verwenden Sie auch die Funktion SSM für automatisches Speichern.

Wie aktiviere ich den Dimmer?

Wählen Sie im Menü der Anzeigeeinstellungen DIMMER aus. Sie können ON (Dimmer dauerhaft aktiviert), AUTO (Aktivierung mit Fahrzeuglicht) oder DIMMER TIME zur Programmierung der Aktivierungszeiten wählen. Die Helligkeit kann getrennt für Tag und Nacht eingestellt werden.

Wie aktualisiere ich die Firmware?

Laden Sie das neueste Update von der JVC-Website herunter (http://www.jvc.net/cs/car/). Kopieren Sie die Datei auf einen USB-Stick. Schließen Sie den Stick an das Autoradio an. Wählen Sie im Menü SETTINGS die Option F/W UPDATE, dann SYSTEM und bestätigen Sie mit YES. Unterbrechen Sie während des Updates nicht die Stromversorgung.

BEDIENUNGSANLEITUNG KW-R520 JVC

BEDIENUNGSCANLEITUNG

JVCKENWOOD Corporation

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf aufhin, dass diese Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss.

Durch ihren Beitrag zur korrekten Entsorgung theses Produktes schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Unsachgemäß oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrer Gemeinde oder den communalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb" unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthalt.

C E

Konformitätserklarung in Bezug auf die EMC-Vorschrift

Konformitätserklärung in Bezug auf die RoHS-Vorschrift 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-Vertreter:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

For Israel

nannnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nennn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn

(NTINN NINN NOV

nnnn nn nnnn nn nnnn (nn X nn nnnn n) nnnn nn nn nn

n nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

n nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nnnnnnnnnnnnnn Pbnn n

CONTENTS

BEFORE USE 2

BASICS 3

GETTING STARTED 4

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN 3

ERSTE SCHRITTE 4

1 Brechen Sie die Demonstration ab
2 Stellen Sie die Uhr ein
3 Einstellungen der grundlegenden Einstellungen

CD/USB/Android 5

RADIO 6

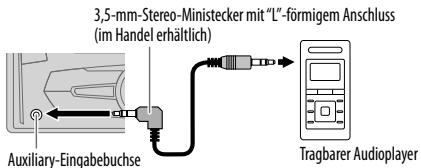

AUX 8

AUDIOEINSTELLUNGEN 8

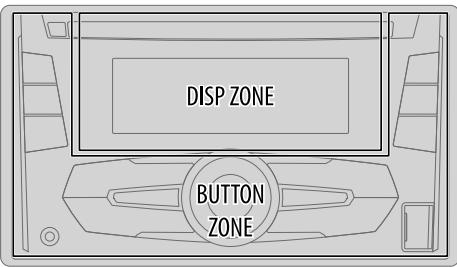

DISPLAY-EINSTELLUNGEN 11

ZUR BEZUGNAHME 12

Wartung Weitere Informationen

FEHLERSUCHE 13

TECHNISCHE DATEN 14

EINBAU/ANSCHLUSS 16

VOR DER INBETRIEBNAHME

WICHTIG

Um richtige Verwendung sichzustellen, lessen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es istalanderswichtig,dassSie diealsWarnungundVorsichtgekennzeichnetenHinweisein dieserAnleitunglesundbeahten.
-itte bewahren Sie die Anleitung an{sicherer Stelle und griffbereit zum Nachschlagen auf.

Warnung

Bedieren Sie keine Funktion, die ihre Aufmerksamkeit vom Straβenverkehr ablenkt.

A Vorsicht

Lautstärkeeinstellung:

Stellen Sie die Lautstärke so ein, dass Sie immer noch Gerausche von außerhalb des Fahrzeugs horen konnen, um Unfälle zu vermeiden.
- Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschäftigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn diese das sichere Fahren behindern kann.
• Stellen Sie safer, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie safer, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

Wie Sie diese Anleitung lesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende erläutert.
• Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menu wahlen. ( 4)
• [XX] gezit die gewährten Punkte an.
• ( XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

Frontblende

Lautstärke-Regler

Rücksetzen

Ihre aktuellen Voreinstellungen werden gelöscht, mit Ausnahme gespeicherter Radiosender.

Zum	Auf der Frontblende
Einschalten	Drücken Sie / SOURCE. • Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke	Drehen Sie den Lautstärke-Regler.
	Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut.
Quelle auswahlen	• Drücken Sie / SOURCE wiederholt. • Drücken Sie / SOURCE, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie▶ wiederholt. (⇒ 13)

Brechen Sie die Demonstration ab

Wenn Sie die Stromversorgung einschalten (nach dem Rücksetzen des Geräts), erscheint folgende Anzeige im Display: "CANCEL DEMO" "PRESS" "VOLUME KNOB"

1 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gew
2 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

Stellen Sie die Uhr ein

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen von [CLOCK], und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wahlen von [CLOCK SET], und drücken sie dann den Regler.
4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag Stunde Minute
5 Drehen Sie den Lautstärke-Regler zum Wahlen von [24H/12H], und drücken Sie dann den Regler.
6 Drehen Sie den Lautstärke-Regler zum Wahlen von [12 HOUR] oder [24 HOUR], und drücken Sie dann den Regler.
7 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

3

Einstellen der grundlegenden Einstellungen

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: XX

SETTINGS
BEEP	ON: Aktiviert den Tastenberührungston.; OFF: Deaktiviert.
SRC SELECT
AM*	ON: Aktiviert Sie AM in der Quellenwahl.; OFF: Deaktiviert.

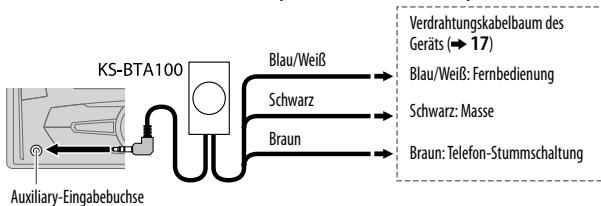

AUX*	BT ADAPTER: Wahlen Sie dies, wenn der KS-BTA100 Bluetooth-Adapter an die AUX-Buchse angeschlossen ist. (→8); ON: Aktiviert AUX in der Quellenwahl.; OFF: Deaktiviert.
F/W UPDATE
SYSTEM
F/W xxxx	YES: Startet die Aktualisierung der Firmware.; NO: Hebt auf (Aktualisierung wird nicht ausgeführnt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, siehe: <http://www.jvc.net/cs/car/>.
CLOCK
CLOCK SYNC	AUTO: Die Uhrzeit wird automatisch mit den Uhrzeit-Daten (CT) im -Datum (Uhrzeit) im FM (UKW) Radio Data System eingestellt.; OFF: Hebt auf.
CLOCK DISP	ON: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschalten wird.; OFF: Hebt auf.
ENGLISH
РУСКМ	Wahlen Sie die Anzeigesprache für das Menu und die Musik-Information, wo zutreffend. Als Standard ist ENGLISH ausgewählt.
ESPANOL

• Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

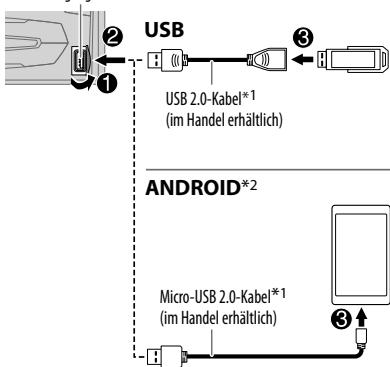

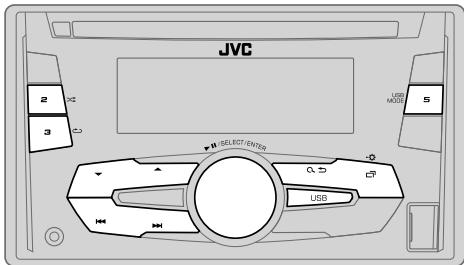

Starten Sie die Wiedergabe

Die Quelle schaltet automatisch um, und die Wiedergabe startet.

CD

USB-Eingangsterminal

Zum direkten Wahlen der USB/Android-Quelle drucken Sie USB.

Zum	Auf der Frontblende
Vorspulen/Rückspulen*3	Halten Sie |▶/▶gedrückt.
Auswahlen eines Tracks/einer Datei	Drücken Sie |▶/▶l.
Auswahlen eines Ordners*4	Drücken Sie ▲/▼.
Wiederholte Wiedergabe*3	Drücken Sie 3 ⊙wiederholt.
	TRACK RPT/ ALL RPT : Audio-CD
	TRACK RPT/ FOLDER RPT/ ALL RPT : MP3/WMA/WAV/FLAC-Datei
	ONE RPT/ ALL RPT/ RPT OFF : ANDROID
Zufallswiedergabe*3	Drücken Sie 2 >←wiederholt.
	ALL RND/ RND OFF : Audio-CD
	FOLDER RND/ ALL RND/ RND OFF : MP3/WMA/WAV/FLAC-Datei
	SONG RND/ ALL RND/ RND OFF : ANDROID

1 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.
2 Wenn ein Android-Gerät angeschlossen wird, wird "Press [VIEW] to install JVC MUSIC PLAY APP" angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der JVC MUSIC PLAY-Anwendung auf Ihr Android-Gerät Installieren. (→ 12)
3 Bei ANDROID: Trifft nur zu, wenn [AUTO MODE] gewählt ist. (⇒ 6)
4 Bei CD: Nur für MP3/WMA-Dateien. Dies Funktioniert nicht bei ANDROID.

Wahlen Sie den Steuermodus

Während ANDROID als Quelle gewählt ist, drücken Sie 5 USB MODE wiederholt.

AUTO MODE: Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung JVC MUSIC PLAY.

AUDIO MODE: Steuern Sie das Android-Gerät vom Android-Gerät selbst über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Uberspringen von dieser Einheit steuern.

Wahlen Sie das Musiklaufwerk

Drucken Sie 5 USB MODE wiederholt.

Im folgenden Laufwerk gespeicherte Titel werden abgeschweit.

• Wahlen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).
  Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Auswahlen einer Datei aus einem Ordner/einer Beste

1 Drucken Sie
2 Drehen Sie den Lautstärke-Regler zum Wahlen eines Ordners/einer Beste, und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wahlen einer Datei, und drücken Sie dann den Regler.

Schnellsuche

Wenn Sie weitere Dateien haben, konnen Sie diesechnell durchsuchen.

Drehen Sie den Lautstärke-Regler Schnell, um die Bestechnl zu durchschen.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie
Zum Abbrechen halten Sie gedruckt.
- Beim ANDROID nur gultig, wenn [AUTO MODE] gewählt ist.

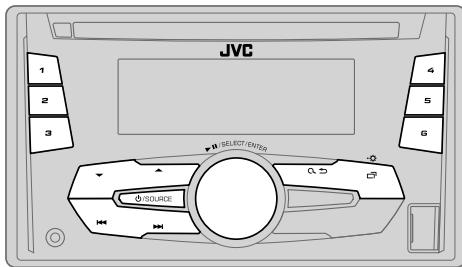

RADIO

"ST" leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

SuchenachenaemSender

1 Drucken Sie /SOURCE wiederholt, um FM (UKW) oder AM zu wahlen.
2 Drucken Sie 一 一 一 um einen Sender automatisch zuuchen. (oder)

Halten Sie |▲▼ / ▷▶gedrückt, bis “M” blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zuuchen.

Einstellungen im Speicher

Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörens eines Senders....

Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)

1 Halten Sle den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen einer Festsendernummer, und drücken Sie dann den Regler.

Die Festsendernummer blinkt, und "MEMORY" erscheint.

Wahlen Sie einen gespeicherten Sender aus

Drücken Sie / oder eine der Zifferntasten (1 bis 6). (oder)

1 Drucken Sie
2 Drehen Sie den Lautstärke-Regler zum Wahlen einer Voreingabenummer, und drücken Sie dann den Regler zur Bestätigung.

Andere Einstellungen

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen von [TUNER], und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
5 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Standard: XX

RADIO TIMER Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.

1 ONCE/DAILY/ WEEKLY/OFF: Wahlen Sie, wie oft der Timer eingeschaltet wird.
2 FM/AM: Wahlen Sie das Freqenzband.
3 01 bis 18 (fur FM)/01 bis 06 (fur AM): Wahlen Sie den Festsender.
4 Stellen Sie den Tag*1 und die Zeit der Aktivierung ein.

"①"leuchtet auf, wenn der Vorgang fertig ist.

Radio Timer wird in den folgenden Fälle nicht aktiviert.

• Das Gerät ist ausgeschaltet.
• [OFF] ist für [AM] in [SRC SELECT] gewählt, nach dem Radio Timer für AM gewählt wurde. (→ 4)

SSM SSM 01-06/ SSM 07 -12/ SSM 13 -18: Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW). "SSM" hört zu blinken auf, wenn die ersten 6 Sonder gespeichert sind. Wahlen sie SSM 07 -12/ SSM 13 -18 zum Speichern der folgenden 12 Sonder.

LOCAL SEEK	ON: Sucht nur FM (UKW)-Sender mit gutem Empfang. ; OFF: Hebt auf. Die vorgenommenen Einstellungen gelten nur für die gewährte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vormehen.
IF BAND	AUTO: Steiger die Tuner-Empfindlichkeit, um Störgeräische von benachbarten FM-Senden zu verringn. (Stereo-Effekt kann verlorengehen). ; WIDE: Ist Interferenz von benachbarten FM-Senden ausgesetzt, aber die Klangqualität wird nicht verringgert, und der Stereoeffekt wird bewahrt.
MONO	ON: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt gehret verlenen. ; OFF: Hebt auf.
NEWS-STBY*2	ON: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; OFF: Hebt auf.
REGIONAL*2	ON: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der "AF" - Steuerung. ; OFF: Hebt auf.
AF SET*2	ON: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen betteren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; OFF: Hebt auf.
TI SET*2	ON: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf). ; OFF: Hebt auf.
PTY SEARCH*2	Wahlen Sie einen PTY-Code (siehe unter). Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

PTY-Codes: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIORED, POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik), DOCUMENT

1 Nur wahlbar, wenn [ONCE] oder [WEEKLY] in Schritt 1 gewählt wurde.
2 Nur für FM (UKW)-Quelle.

Verwendung eines tragbaren Audiolayers

1 Schlieben Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

2 Wahlen Sie [ON] für [AUX] in [SRC SELECT]. (→ 4)
3 Drucken Sie /SOURCE wiederholt zum Wahlen von AUX.
4 Schalten Sie den tragbaren Audiolayer ein und starten Sie die Wiedergabe.

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

Verwendung eines Bluetooth-Geräts

1 Schließen Sie den Bluetooth-Adapter, KS-BTA100 an (separate erhältlich).

2 Registrieren (pairon) Sie das Bluetooth-Gerät mit KS-BTA100.
3 Wahlen Sie [BT ADAPTER] für [AUX] in [SRC SELECT]. ( 4)
4 Drücken Sie / SOURCE wiederholt zum Wahlen von BT AUDIO.
5 Beginnen Sie die Verwendung des Bluetooth-Geräts.

Einzelheiten siehe Bedienungsanleitung des KS-BTA100.

Wahlen Sie einen Vorwahl-Equalizer

Drücken Sie EQ BASS wiederholt. (oder)

Drücken Sie EQ BASS, und drehen Sie dann den Lautstärke-Regler innerhalb von 5 Jahren.

Vorwahl-Equalizer: FLAT (Standard), HARD ROCK, HIP HOP, JAZZ, POP, R&B, TALK, USER, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

Speichern ihre eigenen Klangeinstellungen

1 Halten Sie EQ BASS gedrückt, um auf EASY EQ-Suche zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wahlen eines Gegenstands, und drücken Sie dann den Regler.
Siehe [EASY EQ]bezüglich der Einstellung (→ 9), und das Ergebnis wird unter [USER] gespeichert.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie
Zum Beenden drucken Sie EQ BASS.

Andere Einstellungen

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: XX

EQ SETTING
EQ PRESET	Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wahlen Sie [USER], um die in [EASY EQ] vorgenommen Einstellungen zu verwenden.)FLAT (Standard) / HARD ROCK/ HIP HOP/JAZZ/ POP/R&B/TALK/ USER/VOCAL BOOST/BASS BOOST/ CLASSICAL/DANCE
EASY EQ	Justieren ihre eigenen Klangeinstellungen. Diese Einstellungen werden unter [USER] gespeichert.SUB.W SP*1*2: 00 bis +06 (Standard: 03SUB.W*1*3: -08 bis +08 00BASS LVL: -06 bis +06 00MID LVL: -06 bis +06 00TRE LVL: -06 bis +06 00
PRO EQ	1 BASS/MIDDLE/TREBLE: Wahlen Sie einen Klangton.2 Stellen Sie die Klangelamente des gewährten Klangtons ein.BASS Frequenz: 60/80/100/200 HZ (Standard: 80 HzPegel: -06 bis +06 00Q: Q1.0/Q1.25/Q1.5/Q2.0MIDDLE Frequenz: 0.5/1.0/1.5/2.5 KHZ (Standard: 1.0 KHZPegel: -06 bis +06 00Q: Q0.75/Q1.0/Q1.25TREBLE Frequenz: 10.0/12.5/15.0/17.5 KHZ (Standard: 10.0 KHZPegel: -06 bis +06 00Q FIX (Standard: 00FIX)

AUDIO
BASS BOOST	+01 — +05 (+01): Währlt ihren bevorzugten Bass-Boost-Pegel; . OFF: Hebt auf.
LOUD	01 / 02: Verständn niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhhalten; . OFF: Hebt auf.
SUB.W LEVEL*1	SPK-OUT*2 00 bis +06 (+03): Stellt den Ausgangspegel des über Laustsprecherleitung angeschlossenen Subwoofoers ein. (→ 17)
	PRE-OUT*3 -08 bis +08 (00): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (REAR/SW) über einen externen Veränder angeschlossenen Subwoofoers ein. (→ 17)
SUB.W*3	ON / OFF: Schaltet den Subwoofer-Ausgang ein oder aus.
SUB.W LPF*1	THROUGH: Alle Signale werden zum Subwoofer gesendet; . LOW 55HZ/MID 85HZ/ HIGH 120HZ: Audiosignale mit niedrigen Frequenzen als 55 Hz/85 Hz/ 120 Hz werden zum Subwoofer geleitet.
SUB.W PHASE*1	REVERSE (180°)/ NORMAL (0°): Währt die Phase des Subwoofer-Ausgangs so, dass sie dem Laustsprecher-Ausgang für optimale Leistung entspricht. (Nur wählbar, wenn eine andere Einstellung als [THROUGH] für [SUB.W LPF] gewählt ist.)
FADER	R06 — F06 (00): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Laustsprechem ein.
BALANCE*4	L06 — R06 (00): Stellen Sie die Ausgangsbalance zwischen linken und rechten Laustsprechem ein.
VOL ADJUST	-15 — +06 (00): Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jeder Quele (in Bezug auf den FM (UKW)-Lautstärkepegel) vor. Vor der Einstellung wahren Sie eine anzupassende Quele aus. ("VOL ADJ FIX" erscheint im Display, wenn FM (UKW) gewählt ist.)

1 Wird nur angezeigt, wenn [SUB.W] auf [ON] gestellt ist.
2 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist. (→ 10)
3 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt. ist. (→ 10)
4 Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen.

AUDIOEINSTELLUNGEN

AMP GAIN	LOW POWER: Beschreibenkt den maximalen Lautstärkepegel auf 25. (Wahlen Sie dies, wenn die Maximalleistung eines Lautspechers weniger als 50 W beträgt, um Schäden an den Lautsprichern zu verhindern).; HIGH POWER: Der maximale Lautstärkepegel ist 35.
D.T.exp(Digital Track Expander)	ON: Erzeutigt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden. ; OFF: Hebt auf.
TEL MUTING*5	ON: Schaltet den Ton bei Verwendung des Mobiletelefons stumm (nicht über KS-BTA100 angeschlossen). ; OFF: Hebt auf.
SPK/PRE OUT	Wahren Sie je nach der Art des Lautspricheranschusses die geeignete Einstellung, um den gewünschten Ausgang zu erhhalten. (→ Lautspricher-Ausgangseinstellungen)

*5 Arbeitet nicht, wenn [BT ADAPTER] für [AUX] in [SRC SELECT] gewählt ist. (→ 4)

Lautsprecher-Ausgangseinstellungen

Wahlen Sie die Ausgangseinstellung für die Lautsprecher [SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

Anschluss über Line-Out-Buchsen

Für Verbindungen über einen externen Veränderer. (→17)

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	REAR/SW
REAR/REAR	Hinterer Lautsprecherausgang
REAR/SUB.W	Subwoofer-Ausgang
SUB.W/SUB.W	Subwoofer-Ausgang

Anschluss über Lautsprecherkabel

Für Verbindungen ohne externen Verträger. Mit diesen Einstellungen können Sie aber auch den Subwoofer-Ausgang genieten. (→ 17)

Einstellung auf [SPK/PRE OUT]	Audiosignal über wichtere Laufsprecherleitung
	L (links)	R (rechts)
REAR/REAR	Hinterer Laufsprecherausgang	Hinterer Laufsprecherausgang
REAR/SUB.W	Hinterer Laufsprecherausgang	Hinterer Laufsprecherausgang
SUB.W/SUB.W	Subwoofer-Ausgang	(Stummschaltung)

Wenn [SUB.W/SUB.W] gewählt ist:
- [HIGH 120HZ] ist in [SUB.W LPF] gewählt, und [THROUGH] steht nicht zur Verfügung.
- [R01] ist in [FADER] gewählt, und der Wahlbereich ist [R06] bis [00].

DISPLAY-EINSTELLUNGEN

1 Halten Sie gedrückt.

Drücken Sie COL um direkt auf [COLOR] zu schalten.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drucken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: XX

DISPLAY

DIMMER

Blenden Sie die Display- und Tastenbeleuchtung ab. OFF: Die Abblendung ist ausgeschelt. ON: Die Abblendung ist eingeschaltet. Die Helligkeit wechsel auf [NIGHT]-Einstellung um. (⇒[BRIGHTNESS]) DIMMER TIME: Stellen Sie die Anfangs- und Endzeit für die Abblendfungtion ein. 1 Drehren Sie den Lautstärke-Regler zum Einstellen der Einschlzeit [ON], und drücken Sie dann den Regler. 2 Drehren Sie den Lautstärke-Regler zum Einstellen der Einschlzeit [OFF], und drücken Sie dann den Regler. (Standard: [ON]: 18:00 oder 6:00 PM [OFF]: 6:00 oder 6:00 AM) AUTO: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein-oder aussalten.*1

BRIGHTNESS	Stellt die Tasten-, Display- und USB-Eingangsbuchsenhelligkeit für Tag und Nacht separat ein. 1 DAY / NIGHT: Wahren Sie Tag oder Nacht. 2 Wahren Sie eine Zone. (→ Abbildung in linker Spalte) 3 Stellen Sie den Helligkeitspegel ein (00 bis 31). (Standard: BUTTON ZONE: DAY: 25; NIGHT: 09 DISP ZONE: DAY: 31; NIGHT: 12)
SCROLL*2	ONCE: Scroll die Display-Informationomal. ; AUTO: Wiederholt das Scrollen in 5-Sekunden-Intervallen. ; OFF: Hebt auf.
COLOR
PRESET	Wahren Sie eine Farbe für die Tastenbeleuchtung. • COLOR 01 bis COLOR 49 [COLOR 08] • USER: Die Farbe, die Sie für [DAY COLOR] oder [NIGHT COLOR] festgelegt haben, wird gezeugt. • COLOR FLOW01 bis COLOR FLOW03: Die Farbe wechselt bei entsprechenden Geschwindigkeiten.
DAY COLOR	Erstellen Sie ihre eigenen Tages- und Nachfarben für die Tastenbeleuchtung. 1 RED / GREEN / BLUE: Wahren Sie eine Primärefarbe. 2 00 bis 31: Wahren Sie den Pegel. Wiederholen Sie Schritt 1 und 2 zur Einstellung aller Primärefarben. • Ihre Einstellung wird unter [USER] in [PRESENT] gespeichert.
NIGHT COLOR
MENU COLOR	ON: Wechselt die Tastenbeleuchtung im Menu-Modus oder beim Wahren einer Musikdatei aus einem Ordner/einer Liste.; OFF: Hebt auf.

[NIGHT COLOR] oder [DAY COLOR] wird durch Ein- oder Ausschalten des

Autoscheinwerfers umgestellt.

1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (→ 17)
2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet).

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Handhabung von Discs:

• Berühren Sie nicht die Aufnahme-/Oberfläche der Disc.
• Kleben Sie keine Aufkleiber oder ähnlich auf eine Disc. Verwendten Sie dem entsprechend auch keine Discs, auf denen sich bereits ein Aufkleiber befindet.
• Verwenden Sie kein Zubehör für die Disc.
• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.
• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.
  Ziehen Sie Discs beim Entfernen aus dem Gerät horizontal heraus.
• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante.

Weitere Informationen

Besuchen Sie die folgende Website für:

• Neuste Firmware-Aktualisierungen und eine List der neuesten kompatiblen Artikel
  AndroidTM-Anwendung JVC MUSIC PLAY
• Jegliche neuesten Informationen

Wissenswertes über Discs und Audiodateien

• Dieses Gerät kann nur die folgenden CDs abspielen:

• Dies Gerät kann Multi-Session-Discs abspielten, nicht geschlossene Sessions werden aber während der Wiedergabe übersprungen.

- Nicht abspielbare Discs:

• Discs mit nicht runder Form.
• Discs die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind.
• Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden.

• 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktionkommen.

• DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer "DualDisc" entspricht nicht dem "Compact Disk Digital Audio"-Standard. Deshalb kann die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesen Produkt nicht empfehlen werden.

- Abspielbare Dateien:

• Dateinamenerweiterungen: MP3 (.mp3), WMA (.wma)

• Bit-Rate: MP3:8kbps -320kbps WMA:32kbps -192kbp

• Samplingfrequency: MP3: 48 kHz, 44 kHz, 32 kHz, 24 kHz, 22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz, 8 kHz WMA: 8 kHz —— 48 kHz
  -Variable Bitrate (VBR)-Dateien.

- Maximalzahl von Zeichen für Datei-/Ordernamen:

These hangt vom verwendeten Disformat ab (enthalt 4 Erweiterungszeichen -<.mp3> oder <.wma>).

• ISO 9660 Level 1 und 2:32 Zeichen
  Romeo:32 Zeichen
  Joliet:32 Zeichen
• Lange Windows-Dateinamen: 32 Zeichen

Wissenswertes über USB-Geräte

• Diese Einheit kann MP3/WMA/WAV/FLAC-Datenien abspielen, die auf einem USB-Massenspeichererat gespeichert sind.
• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.
• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.
  Maximalzahl von Zeichen fur:

-Ordernamen:64 Zeichen
-Dateinamen:64 Zeichen
- MP3-Tag: 64 Zeichen
WMA-Taq: 64 Zeichen
WAV-Tag: 64 Zeichen
-FLAC-Tag:64 Zeichen

• Dieses Gerat kann insgesamt 1500 Daten, 500 Ordern (999 Daten pro Ordern einschließlich Ordnen ohne nichtunterstützte Daten) und 8 Hierarchen erkennen.
• These Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1 A erkennen.

Wissenswertes über Android-Geräte

• These Einheit unterstützt Android OS 4.1 und higher.
• Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.
• Wenn das Android-Gerat sowohl Massenpeicherklasse-Gerat als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2,0 als Vorrang.

ZUR BEZUGNAHME

Ändern der Display-Information

Jedesmal, wenn Sie drucken, wechselt die Anzeige-Information.

• Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheidt "NO TEXT", "NO NAME" oder andere Information (z.B. Sendername).

FM oder AM	Frequenz ↔ Tag/Uhrzeit
	(Nur für Radio Data System-FM (UKW)-Sender)Sendername (PS) ⇌ Frequenz ⇌ Programmtyp (PTY) ⇌ Radiotext + ⇌ Tag/Uhrzeit ⇌(zurück zum Anfang)
CD oder USB	(Für CD-DA)Spielzeit ➔ Tag/Uhrzeit ➔ Disc-Name ➔ Tracktitel ➔ (zurück zum Anfang)
	(Für MP3/WMA/WAV/FLAC-Datei)Spielzeit ➔ Tag/Uhrzeit ➔ Albumtitel/Interpret ➔ Tracktitel ➔ Ordner-/Dateiname ➔(zurück zum Anfang)
ANDROID	Spielzeit ➔ Tag/Uhrzeit ➔ Albumtitel/Interpret ➔ Tracktitel ➔ (zurück zum Anfang)
AUX	AUX ⇌ Tag/Uhrzeit
BT AUDIO	BT AUDIO ⇌ Tag/Uhrzeit

Verfügbare kyrillische Buchstaben

FEHLERSUCHE

Symptom		Abhilfe
Allgemeines	Es wird kein Ton gehört.	Die Lautstärke auf den optimalen Pegel einstellen. Prufen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erscheint.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lausprecherdrächte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erscheint.	Reichen Sie die Einheit beim nachsten Kundendienstzentrum ein.
	Quelle kann nicht gewählt werden.	Prufen Sie die Einstellung [SRC SELECT]. (⇒ 4)
Radio	· Der Radioempfang ist schlecht. · Statikraumschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.
CD/USB	Disc kann nicht ausgegeben werden.	Halten Sie kraftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie daraufuf, die ausgeschobene Disc nicht fallen zu lassen.
	IN DISC" erscheint.	Stellen Sie safer, dass der Ladeschlitz beim Ausschieben der Disc nicht blockiert ist.
	"PLEASE" und "EJECT" erscheinen abwechselnd.	Drücken Sie und setzen Sie die Disc richtig ein.
	Die Wiedergabereihenfolge ist nicht wie gewünscht.	Die Wiedergabereihenfolge wird durch den Dateinamen (USB) oder durch die Reihenfolge der Aufnahme der Datien (Disc) bestimmt.
	Verflossene Spielzeit ist nicht richtig.	Dies hängt von dem vorherigen Aufnahmevorgang ab.
	"NOT SUPPORT" erscheint, und Tracks werden übersprungen.	Prufen Sie, ob der Track ein abspielbares Format hat. (⇒ 12)
	"READING" blinking weiter.	· Verwendten Sie nicht zu many hierarchie-Ebenen und Ordner. · Setzen Sie die Disc erneut ein bzw. bringen Sie das USB-Gerät wieder an.

FEHLERSUCHE

Symptom		Abhilfe
CD/US	"CANNOT PLAY" blinkt und/or der angeschlossene Gerät kann nicht erkannt werden.	Prüfen Sie, ob das angeschlossene Gerät kompatibel mit dieser Gerät ist, und stellen Sie sicher, dass die Dateien die entwickelten Formate haben. (⇒ 12)Bringen Sie das Gerät wieder an.
	Richtigte Zeichen werden nicht angezeigt.	Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anziegen.
ANDROIN	Bei Wiedergabe wird kein Ton gehört.Ton wird nur vom Android-Gerät ausgegeben.	Verbinden Sie das Android-Gerät neu.Während der [AUDIO MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.Während der [AUDIO MODE] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.Starten Sie das Android-Gerät neu.Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audio signal zur Einheit leiten. (⇒ 12)
	Bei [AUTO MODE] ist Wiedergabe unwilling.	Stellen Sie safer, dass JVC MUSIC PLAY APP im Android-Gerät installiert ist. (⇒ 5)Schließen Sie das Android-Gerät erneut an und wahren Sie den geeigneten Steuermodus. (⇒ 6)Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [AUTO MODE]. (⇒ 12)
	"NO DEVICE" oder "READING" blinkt weiter.	Schalten Sie die Entwickler-Optionen am Android-Gerät aus.Verbinden Sie das Android-Gerät neu.Wenn das Problem dadurch nicht gelöst wird, unterstützen das verbundene Android-Gerät nicht [AUTO MODE]. (⇒ 12)
	Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.	Schalten Sie den Stromsparmodus am Android-Gerät aus.
	"CANNOT PLAY"	Achten Sie daraufuf, dass das Android-Gerät abspielbare Audiodateien enthalt.Verbinden Sie das Android-Gerät neu.Starten Sie das Android-Gerät neu.

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. ( 3)

TECHNISCHE DATEN

Tuner	FM	Frequenzbereich	87,5 MHz — 108,0 MHz (50-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 26 dB)	0,71 μV/75 Ω
		Empfindlichkeitsschwelle (DIN S/N = 46 dB)	2,0 μV/75 Ω
		Frequenzgang (±3 dB)	30 Hz — 15 kHz
		Signal-Rauschabstand (MONO)	64 dB
		Kanaltrennung (1 kHz)	40 dB
	MW	Frequenzbereich	531 kHz — 1 611 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB)	28,2 μV
	LW	Frequenzbereich	153 kHz — 279 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB)	50 μV

CD-Player	Laserdiode	GaAlAs
	Digitalfilter (D/A)	8-faches Oversampling
	Spindeldrehzahl	500 U/min — 200 U/min (CLV)
	Tonhohenschwankung	Unterhalb der Messgrenze
	Frequenzgang (±1 dB)	20 Hz — 20 kHz
	Gesamtklirrfactor (1 kHz)	0,01 %
	Signal-Rauschabstand (1 kHz)	105 dB
	Dynamikbereich	90 dB
	Kanalternnung	85 dB
	MP3-Decodierung	Unterstutz MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstutz Windows Media Audio

TECHNISCHE DATEN

USB	USB Standard	USB 1.1, USB 2.0 (Höchstgeschwindigkeit)
	Kompatible Geräte	Massenspeichererat
	Dateisystem	FAT12/ 16/ 32
	Maximaler Versorgungsstrom	DC 5 V = 1 A
	MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	WAV-Decodierung	Linear-PCM
	FLAC-Decodierung	FLAC-Dateien
Auxiliary	Frequenzgang (±3 dB)	20 Hz — 20 kHz
	Maximaler Spannungseingang	1 000 mV
	Eingangsimpedanz	30 kΩ
Audio	Maximale Ausgangsleistung	50 W × 4 oder 50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Volle Bandbreitenleistung (bei weniger als 1 % Klirfaktor)	22 W × 4
	Lautspecherimpedanz	4 Ω — 8 Ω
	Vorveränderungel/Last (CD/USB)	2 500 mV/10 kΩ
	Vorveränderungsimpedanz	≤ 600 Ω

Allgemeines	Betriebsspannung(10,5 V — 16 V zulässig)	14,4V
	Maximale Stromaufnahme	10 A
	Betriebstemperaturbereich	-10°C — +60°C
	EinbaumαBe (B × H × T)	182 mm × 112 mm × 158 mm
	Gewicht	1,6 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.

Warnung

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.
• Schlieben Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Masskabel (schwarz) an, um einen Kurzschluss zu vermeiden.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.

A Vorsicht

• Überlassen die aus Sicherheitsgründungen die Arbeitsmen zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen sie sich vom Autoradiohander beraten.
• Monttieren Sie这点es Gerat in der Konsole Ihres Fahrzeugs. Keine Metalleitle这点es Gerats bei und kurz nach der Verwendung des Gerats berühren. Metalleitle wie der Kuhlkorper und das Gehäuse werden besteht.
• Verbinden sie nicht die Drächte von Lautsprechem mit der Karosserie, dem Massekabel (schwarz) oder schließlich die parallel an.
• SchlieBen Sie Laustsprecher mit einer Maximallsteitung von mehr als 50 W an. Wenn die Maximallsteitung der Laustsprecher unter 50 W ist,alandern Sie die Einstellung von [AMP GAIN],um Beschädigung der Laustsprecher zu vermeiden. ( 10)
• Montieren Sie das Gerät mit einem Winkel von weniger als 30^ .
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklème hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeuges, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschalt wird.
• Halten Sie alle Kabel von hitzeableitenden Metalteilen fern.
• Überprüfen sie nach der Montage des Gerats, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß fonctionieren.
• Wenn die Sicherung durchbrennt, überprüften Sie zuerst, dass die Dühte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngroße.

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen sie dann den -Pol der Autobatterie ab.
2 Schlieben Sie die Kabel richtig an.
Siehe Verdrachtungsanschluss. ( 17)
3 Bauen Sie das Autoradio in Ihr Frem Fahrzeug ein.
Siehe Einbau der Einheit (Einbau im Armaturenbrett).
4 Schlieben Sie die -Klemme der Autobatterie an.
5 Setzen Sie das Gerät zusück. (→ 3)

Einbau der Einheit (Einbau im Armaturenbrett)

Führn Sie die erforderliche

Verkabelung aus. ( 17)

Beim Einbau des Geräts ohne Einbauhalterung

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (mitgeliefert).

Verwendten Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschäftigt werden.

Entfernender Einheit

1 Passen Sie die Vorsprüge an den Auszieschlüsseln an beiden Seiten des Frontrahmens ein undziehen Sie ihn heraus.
2 Setzen Sie die Aussiehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie unter gezeigt.

Verdrahtungsanschluss

Teileliste für den Einbau

(A) Frontrahmen

(B) Einbauhalterung

(C) Kabelbaum

(D) Ausziehsschluss

(E) Flachkopfschaube (M5× 8mm)

(×8)

(F) Rundkopfschaube (M5× 8mm)

(×8)

Kennzeichnung von Geräten mit Laser-Abtastern

Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf auf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bebedeut, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.
