Produkttyp	Lautsprecherständer (Stand)
Marke	Bowers & Wilkins
Modell	FS700 S3
Kompatibilität	Regallautsprecher 700 S3: 705 S3, 706 S3, 707 S3
Höhe	Etwa 60 cm (über Spitzen verstellbar)
Basis (Breite x Tiefe)	Etwa 30 x 30 cm
Gewicht	Etwa 5 kg (pro Ständer)
Material	Metall (Stahl oder Aluminium) mit schwarzer oder weißer Oberfläche
Fußtyp	Metallspitzen und Gummifüße im Lieferumfang
Packungsinhalt	2 Ständer, Spitzen, Gummifüße, Schaumstoffstopfen, Schraubenschlüssel, Schutzscheiben
Verfügbare Oberflächen	Schwarz und Weiß (je nach Modell)
Hauptfunktion	Positionieren des Lautsprechers auf Ohrhöhe für optimales Hören
Stromversorgung	Keine (passiv)
Pflege	Mit einem weichen, trockenen Tuch abstauben; Scheuermittel vermeiden
Sicherheitshinweise	Spitzen sehr scharf, vorsichtig handhaben; empfohlenes Maximalgewicht nicht überschreiten
Reparierbarkeit	Ersatzteile beim Hersteller erhältlich (Spitzen, Füße, Schrauben)
Garantie	2 Jahre (je nach Land)

Häufig gestellte Fragen - FS700 S3 BOWERS & WILKINS

Wie installiere ich die Spitzen am FS700 S3 Ständer?

Schrauben Sie die Spitzen in die Gewindeeinsätze des Ständers. Verwenden Sie den mitgelieferten Schlüssel, um die Kontermutter festzuziehen, während Sie die Spitze mit dem Tommy-Balken halten. Bei harten Böden legen Sie eine Schutzscheibe unter jede Spitze.

Kann ich den Ständer mit anderen Lautsprechern als den 700 S3 verwenden?

Der FS700 S3 ist speziell für die Bowers & Wilkins 705 S3, 706 S3 und 707 S3 Lautsprecher entwickelt. Die Verwendung mit anderen Modellen wird nicht empfohlen, da die Befestigung und Stabilität nicht gewährleistet sind.

Wie hoch ist der Ständer?

Die Nennhöhe beträgt etwa 60 cm. Sie kann leicht angepasst werden, indem die Spitzen ein- oder ausgeschraubt werden, um Bodenunebenheiten auszugleichen.

Wie reinige ich den Ständer?

Verwenden Sie ein weiches Mikrofasertuch zum Abstauben. Keine Scheuermittel, Ammoniak oder Lösungsmittel verwenden. Bei hartnäckigen Flecken genügt ein leicht feuchtes Tuch.

Ist es möglich, die Spitzen auszutauschen?

Ja, die Spitzen sind Ersatzteile. Sie können Ersatzspitzen bei Bowers & Wilkins oder Ihrem autorisierten Händler bestellen.

Wird der Ständer mit den Befestigungsschrauben geliefert?

Ja, der Ständer wird mit allen Schrauben geliefert, die zur Befestigung der Spitzen und Gummifüße erforderlich sind. Die Schrauben zur Befestigung des Lautsprechers am Ständer werden mit dem Lautsprecher selbst geliefert.

Wie gewährleiste ich die Stabilität des Ständers auf Teppich?

Verwenden Sie die mitgelieferten Spitzen. Schrauben Sie die Spitzen so ein, dass sie den Teppich durchdringen und auf dem harten Boden aufliegen. Ziehen Sie dann die Kontermuttern gegen die Basis des Ständers an.

Kann ich die Gummifüße anstelle der Spitzen verwenden?

Ja, die Gummifüße werden für die Verwendung auf harten Böden ohne Teppich geliefert, um Kratzer zu vermeiden. Befestigen Sie sie wie die Spitzen, indem Sie sie in die Einsätze schrauben.

Welche Abmessungen hat die Basis?

Die Basis des Ständers misst etwa 30 cm Breite und 30 cm Tiefe. Diese Abmessungen gewährleisten eine gute Stabilität für die Lautsprecher der 700 S3 Serie.

Ist der Ständer für die Kabelführung geeignet?

Ja, der Ständer ermöglicht es, die Lautsprecherkabel diskret entlang der Säule zu verlegen. Verlegen Sie die Kabel, bevor Sie den Lautsprecher auf der Platte befestigen.

BEDIENUNGSANLEITUNG FS700 S3 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 20 →

	Grill Schaumstoff-Einsatz	Gummifuß (selbstklebend)	Gummifuß (auf-schraubbar)	Spike-Fuß(twerd)	Sockel Inbus-schlüssel	35 mm Schraube[α>α]	Unterleg-scheibe[KC/XZ]	Zahnscheibe	Drehstift Schlüssel	[WO38]
702 S3
703 S3704 S3	[OH53]	[2800]	[KT03]	4			[2343]
705 S3706 S3707 S3			[AXOX]		[X840]
HTM71 S3HTM72 S3		[40ZT]				[5H0C]	[6Z3W]

entspri

nkung
lektro- s Subs
erung,
er Stor of CH
ing vo and E
and E

insicht
r örtlic
insicht
r örtlic
insicht r örtlic
insicht r örtlic
insicht r örtlic
insicht r örtlic
insicht r örtlic
insicht r örtlic
insicht r örtlic
insicht r örtlic
insicht r örtlic

1. Positionierung
   702 S3 703 S3 / 704 S3


Aufstellen der Lautsprecher

702 S3 / 703 S3 / 704 S3

702 S3, 703 S3 und 704 S3 sind nur für die Bodenaufstellung geeignet.

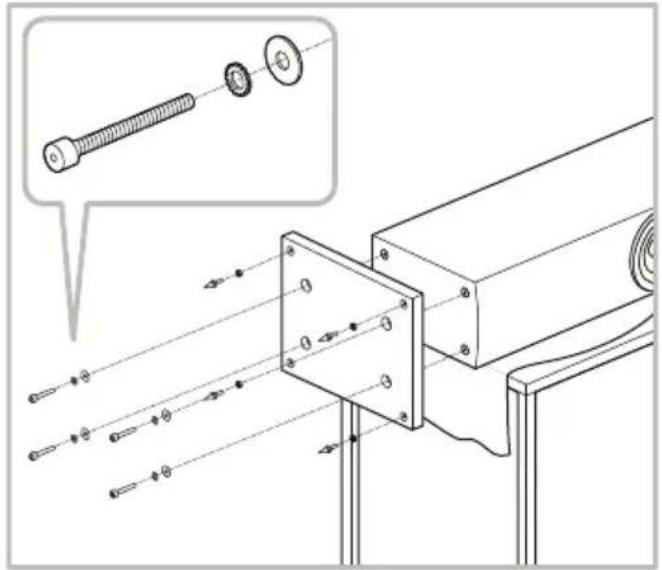

Bringen Sie den mitgelieferten Sockel an und sorgen Sie dann dafür, dass die Lautsprecher mit den mitgelieferten Spikes oder Gummifüßen fest auf dem Boden stehen, um einen sicheren Stand zu gewährleisten.

Sie können den Sockel während des Auspackens anbringen, indem Sie den Abbildungen oben oder den Zeichnungen auf der oberen Klappe des Kartons folgen.

Achtung

Zum Einsetzen der Gummi- oder Spike-Füße MUSS immer der Sockel verwendet werden. Setzen Sie Gummi- oder Spike-Füße NICHT direkt in das Gehäuse ein.

Hinweis: Die Installation der Gummifüße erfolgt fast genauso wie die Installation der Spike-Füße. Drehstift und Schlüssel sind nur im Lieferumfang des 702 S3 enthalten und werden zur Installation der Spikes/Gummifüße verwendet.

Wichtiger Sicherheitshinweis

Die Spikes haben scharfe Spitzen – nicht berühren.

Die Spikes sind so ausgelegt, dass sie durch einen Teppich hindurchgehen und auf der Bodenoberfläche aufliegen. Schrauben Sie die Kontermuttern zunächst nur so weit auf die Spikes, dass sich die Muttern knapp über dem Teppich befinden, wenn die Spikes auf dem Boden aufliegen. Drehen Sie die Spikes vollständig in die Gewindebohrungen des Sockels. Sollte das Gehäuse wackeln, wenn es auf den Boden gestellt wird, so lösen Sie die beiden nicht aufliegenden Spikes, bis der Lautsprecher fest auf dem Boden steht. Ziehen Sie abschließend die Muttern mit dem mitgelieferten Schraubenschlüssel vorsichtig an, während Sie mit dem beiliegenden Drehstift die Drehung des Spikes verhindern. Es ist sinnvoll, die Spikes erst dann anzubringen und einzustellen, wenn Sie die optimale Position für den Lautsprecher gefunden haben.

Liegt kein Teppich und möchten Sie ein Zerkratzen der Bodenoberfläche vermeiden, legen Sie entweder jeweils eine Schutzscheibe (vielleicht eine Münze) unter die Spikes oder verwenden die beiliegenden Gummifüße.

705 S3 / 706 S3 / 707 S3

Die Modelle 705 S3, 706 S3 und 707 S3 sind in erster Linie für die Montage auf einem speziellen Bodenständer (FS-700 S3) vorgesehen, können aber auch auf einem Regal aufgestellt werden. Allerdings ist hierdurch ein geringeres Maß an Flexibilität bei der Optimierung der Audio-Performance gegeben. Wird der Lautsprecher auf ein Regal gestellt, empfehlen wir, die beiliegenden Schaumstoffeinsätze zur Optimierung der Basswiedergabe zu verwenden (siehe Kapitel 4: Feinabstimmung).

In beiden Fällen sollte sich der Hochtöner des Lautsprechers in Ohrhöhe befinden, wenn Sie sich in Ihrer gewohnten Sitzposition befinden.

Hinweis: Bei Regalaufstellung vergewissem Sie sich, dass dieses stabil genug ist, um das Gewicht zu tragen, und bringen Sie die vier selbstklebenden Gummifüße an der Unterseite des Lautsprechers an.

Wenn Sie einen Projektionsfernseher mit einem akustisch transparenten Bildschirm verwenden, positionieren Sie den Lautsprecher hinter der Mitte des Bildschirms. Andernfalls positionieren Sie ihn entweder direkt unter oder über dem Bildschirm mit Hilfe eines Bodenständers, eines Möbelstücks oder eines Wandregals, wobei Sie darauf achten sollten, dass sich der Lautsprecher so weit wie möglich auf Ohrhöhe befindet. Wenn der Lautsprecher auf einem Regal oder in einem gemeinsamen Rack mit anderen AV-Geräten aufgestellt werden soll, befestigen Sie die vier selbstklebenden Gummifüße an der Unterseite des Lautsprechers. Sie sorgen für ein gewisses Maß an Schwingungsisolierung.

Positionierung der Lautsprecher

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino-Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle Lautsprecher ähnlich ist. Befindet sich beispielsweise ein Lautsprecher in der Nähe einer nackten Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

Zunächst sind die Lautsprecher in einem Abstand von 1,5 bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Hörbereich vervollständigt wird. Die Lautsprecher sollten mindestens 0,5 m von der Rückwand und etwaigen Seitenwänden entfernt aufgestellt werden (wie in der obigen Abbildung dargestellt).

5 Kanäle 7 Kanäle

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten die Lautsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

1. Anschließen der Lautsprecher

Herkömmlicher Anschluss Bi-Wiring Anschluss

Wichtiger Sicherheitshinweis

Beim Anschließen sollten alle Audiogeräte abgeschaltet sein. Bei der Verwendung von Audiogeräten im normalen Betrieb kann das Berühren von nicht isolierten

Lautsprecheranschlüssen oder Kabeln zu einem unangenehmen Gefühl führen. Die Lautsprecherklemmen bieten eine Reihe von Anschlussmöglichkeiten: So können 4-mm-Bananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie blanke Drähte bis zu einem Durchmesser von 4 mm angeschlossen werden.

Wichtiger Sicherheitshinweis

In einigen, hauptsächlich europäischen Ländern wird die Verwendung von 4-mm-Bananensteckern als mögliches Sicherheitsrisiko betrachtet, da sie in die Löcher nicht

gesicherter Netzsteckdosen gesteckt werden könnten. Um den europäischen CENELEC-Sicherheitsvorschriften zu entsprechen, sind die 4-mm-Löcher in den Enden der Anschlussklemmen mit Kunststoffstiften gesichert. Setzen Sie den Lautsprecher in einem dieser Länder ein, sollten Sie sicherstellen, dass die Bananenstecker nicht unsachgemäß von Kindern oder anderen nicht informierten Personen genutzt werden. Die Kunststoffstifte können entfernt werden, wenn Sie Bananenstecker verwenden möchten.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtimpedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden.

An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben rechts), müssen zunächst die Brücken entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (mit rotem Ring) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (mit schwarzem Ring) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen. Schrauben Sie die Anschlusskappen immer vollständig fest, um ein Klappern zu verhindern.

1. Feinabstimmung


Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine andere Wand zu stellen. Auch das Vorhandensein und die Position großer Möbelstücke können Resonanzmoden beeinflussen.

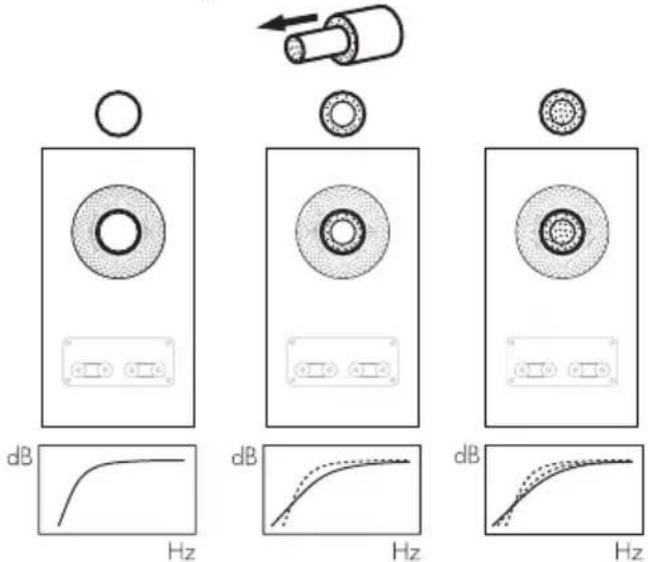

Wenn es keine Alternativen gibt, können Sie die Tieftonleistung Ihrer Lautsprecher mit den mitgelieferten Schaumstoffeinsätzen anpassen. Die Einsätze sind zweitellig und ermöglichen eine gewisse Feinabstimmung, indem entweder das äußere Stück mit dem größeren Durchmesser einzeln oder beide Teile zusammen verwendet werden. Wenn Sie nur das äußere Schaumstoffstück mit dem größeren Durchmesser verwenden, werden die Bässe weniger stark gedämpft als bei einem zweiteiligen Schaumstoffeinsatz.

Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautsprecher näher zusammen oder so auf, dass sie in Richtung Hörbereich zeigen. Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z. B. schwerer Vor hänge). Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungs gegenstände auf ein Minimum reduzieren.

Der anspruchsvolle Hörer sollte den Grill für den Tief-/Mitteltonbereich entfernen, indem er die Kanten umfasst und sie vorsichtig vom Gehäuse abzieht.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Wir empfehlen die Verwendung eines weichen Mikrofasertuchs. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie diesen zunächst auf das Tuch, nicht direkt auf das Gerät. Testen Sie zunächst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte die Oberflächen beschädigen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Wird für das Gehäuse von Bower & Wilkins-Lautsprechern Echtholzfurnier verwendet, so werden nur die feinsten Furniere ausgewählt und zum Schutz gegen UV-Licht mit einem Speziallack behandelt. Auf diese Weise werden im Laufe der Zeit auftretende Farbveränderungen minimiert. Bitte berücksichtigen Sie aber, dass Holz ein Naturwerkstoff ist, der auf die Einflüsse der Umgebung reagiert, so dass kleine Veränderungen in der Regel nicht ausbleiben. Sie können Farbunterschiede ausgleichen, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder sogar Wochen dauern, lässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Halten Sie darüber hinaus, um Rissen vorzubeugen, einen ausreichenden Abstand zu direkten Wärmequellen wie Heizkörpern und Wammluftventilatoren.

Das Gehäuse des Hochtöners hat eine strukturierte Oberfläche, auf der sich bei Handhabung Oberflächenspuren ansammeln können. Wischen Sie zur Reinigung mit einem weichen Mikrofasertuch in Richtung der Oberflächentextur um das Gehäuse herum.

Rejilla Protectora

Tapón de Espuma

Pie de Goma (autoadhesivo)

Pie de Goma (enroscable)

Punta Metálica[4822]

Base (Plinto)

Llave Allen

Tornillo de 35 mm[247W]

Arandela Plana

Arandela Antivibración

Barra Metálica[CW7X]

Llave Fija[W6C5]

702 S3

703 S3704 S3

705 S3706 S3707 S3

HTM71 S3HTM72 S3
