BEDIENUNGSANLEITUNG A1071 DoorBird

Home Automation GmbH.

INSTALLATIONSANLEITUNG Lesen Sie diese Anleitung sorgfältig, bevor Sie die Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Die stets aktuelle Version der Installationsanleitung finden Sie unter www.doorbird.com/de/support Zur Vereinfachung der Begriffe verwenden wir „Sender“ für das Produkt „2-Draht Ethernet PoE Konverter Sender“ sowie „Empfänger“ für das Produkt „2-Draht Ethernet PoE Konverter Empfänger“. Haftung Die Erstellung dieses Dokuments wurde sorgfältig vorbereitet. Bitte infor- mieren Sie Bird Home Automation GmbH über etwaige Ungenauigkeiten oder Unterlassungen. Bird Home Automation GmbH kann nicht für tech- nische oder typografische Fehler verantwortlich gemacht werden und behält sich das Recht vor, Änderungen an dem Produkt und den Handbüchern ohne vorherige Ankündigung vorzunehmen. Bird Home Automation GmbH übernimmt keinerlei Garantie in Bezug auf das in diesem Dokument ent- haltene Material, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und Eignung für einen bestimmten Zweck. Bird Home Automation GmbH haftet nicht für Neben- oder Folgeschäden im Zusammenhang mit der Bereitstellung, Durchführung oder Verwendung dieses Materials. Das Gerät darf nur für den vorgesehenen Zweck verwendet werden. Gerätemodifikationen Dieses Gerät muss in Übereinstimmung mit den Anweisungen in der Installationsanleitung installiert und verwendet werden. Dieses Gerät ent- hält keine vom Benutzer zu wartenden Komponenten. Durch unbefugte Gerätemodifikationen oder Änderungen erlöschen alle anwendbaren Zertifizierungen und Zulassungen. Verwendete Symbole Achtung: Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zum Tod oder schweren Verletzungen führt. Warnung: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zum Tod oder schweren Verletzungen führen kann.16 Bitte beachten: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Sachschäden führen kann. Hinweis: Weist auf nützliche Informationen hin, die die optimale Verwendung des Geräts unterstützen. NOTICE Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten. Vorsicht: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfügiger oder mäßiger Verletzung führen kann. Gefahrenhinweise ∙ Einbau, Montage und Servicearbeiten elektrischer Geräte dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebens- gefahr durch elektrische Stromschläge. ∙ Geräte mit 110-240 V Anschluss: Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist der Netzstecker zu ziehen. ∙ Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil oder einen in dieser Anleitung empfohlenen PoE-Switch/PoE-Injektor (sofern das Gerät PoE unterstützt). ∙ Durch elektrostatische Aufladung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie daher ein direktes Berühren der Leiterplatte zu jeder Zeit. ∙ Norm EN 60065 bzw. EN 60950 bzw. EN 62368 beachten. ∙ Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schä- den z. B. am Gehäuse, an Bedienelementen oder an den Anschluss buchsen bzw. eine Funktionsstörung aufweist. Im Zweifelsfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen. WARNUNGDEUTSCH

∙ Öffnen Sie das Gerät nicht. In solchen Fällen erlischt jeder Gewähr- leistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen. ∙ Aus Sicherheits-, Zulassungs- und Lizenzgründen (CE/FCC/IC etc.) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. ∙ Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden. ∙ Verlegen Sie Kabel stets so, dass diese keine Gefährdungen für Menschen und Haustiere darstellen. ∙ An Teilen im Gerät liegt Spannung an. Berühren Sie keine Teile, die nicht mit der Installation, der Verdrahtung oder dem Anschluss ver- bunden sind. Elektrische Stromschläge können die Folge sein. ∙ Halten Sie die Geräte, die nicht als wetterfest gekennzeichnet sind, von Wasser oder anderen Flüssigkeiten fern. ∙ Führen Sie keine Installation durch und stellen Sie keine Verbindungen her, während die Stromversorgung eingeschaltet ist. Beschädigungen am Gerät oder elektrische Stromschläge können die Folge sein. ∙ Bevor Sie die Stromversorgung einschalten, stellen Sie sicher, dass die Drähte nicht gekreuzt oder kurzgeschlossen sind. Feuer oder elektrische Stromschläge können die Folge sein. ∙ Hochspannung kann intern vorhanden sein. Öffnen Sie das Gerät nicht. Elektrische Stromschläge können die Folge sein. ∙ Das Gerät ist nicht explosionsgeschützt. Nicht in der Nähe von Gasen oder brennbaren Materialien installieren oder verwenden. Feuer oder Explosion können entstehen. ∙ Installieren Sie nicht zwei Stromversorgungen parallel zu einem einzigen Eingang. Feuer oder Beschädigung des Gerätes können entstehen. Achten Sie darauf, nur ein einziges Netzteil an das Gerät anzuschließen. WARNUNG18 ∙ Schließen Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschläge können die Folge sein. ∙ Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommen. ∙ Nichts mit nassen Händen anstecken oder abziehen. Elektrische Stromschläge können die Folge sein. ∙ Führen Sie kein Metall oder brennbares Material in das Gerät. Feuer, elektrische Stromschläge oder Gerätestörungen können die Folge sein. ∙ Bestehende Verdrahtungen wie Türgongverdrahtung usw. können Hochspannungs-Wechselstrom enthalten. Schäden am Gerät oder elektrische Stromschläge können auftreten. Die Verdrahtung und Installation muss von einem qualifizierten Elektriker durchgeführt werden. ∙ Gerätemontage an Wand oder Decke: Vermeiden Sie Installationsorte, an denen das Gerät Erschütterungen oder Stößen ausgesetzt ist. ∙ Bei Geräten mit Erdungsklemmen muss eine Erdung angeschlossen werden. Feuer oder Gerätestörungen können die Folge sein. ∙ Bei Geräten mit Kunststoffglas oder Echtglas, keinen hohen Druck auf das Glas ausüben. Bei Bruch kann es zu Verletzungen kommen. ∙ Bei Geräten mit LCD, wenn LCD beschädigt ist, nicht mit dem Flüssig- kristall in Kontakt kommen. Verletzungen können die Folge sein. Wenn nötig, spülen Sie den Mund aus, reinigen Sie Ihre Augen oder Haut mit klarem Wasser für mindestens 15 Minuten und wenden Sie sich an Ihren Arzt. ∙ Bringen Sie nichts auf dem Gerät an und verdecken Sie das Gerät nicht mit einem Tuch, Silikon, Klebstoff, Farbe, separater Abeckung etc. Es können Feuer- oder Gerätestörungen auftreten. ∙ Installieren Sie das Gerät nicht an einer der folgenden Orte. Feuer, Stromschlag oder Gerätestörungen können die Folge sein. - Orte unter direktem Sonnenlicht oder Orte in der Nähe von Heizgeräten, die in der Temperatur variieren.DEUTSCH

- Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiße Quellen). - Orte, die extremer Feuchtigkeit und Luftfeuchtigkeit ausgesetzt sind, wie Bäder, Keller, Gewächshäuser, etc. - Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage. - Orte, die Dampf oder Rauch ausgesetzt sind (z.B. in der Nähe von Heiz- oder Kochflächen). - Orte, an denen Geräusch erzeugende Geräte wie Dimmschalter oder Wechselrichter-Elektrogeräte in unmittelbarer Nähe sind. - Orte, die häufigen Vibrationen oder Stößen ausgesetzt sind. ∙ Bei Geräten mit Gegensprechfunktion ist darauf zu achten, dass ein Anruftest durchgeführt wird, bei dem beide Gegensprechgeräte auf geringer Lautstärke eingestellt sind. Ein plötzlicher Anruf etc. kann ankommen und das Gehör schädigen. ∙ Wenn das Gerät nicht ordnungsgemäß funktioniert, ziehen Sie den Netzstecker aus der Steckdose. ∙ Alle Geräte, die nicht als wetterfest gekennzeichnet sind, sind nur für den Innenbereich konzipiert und nicht im Freien zu benutzen. ∙ Geräte, die als wetterfest gekennzeichnet sind, nicht mit Hochdruck- wasser besprühen. Gerätestörungen können die Folge sein. ∙ Bei Sach- oder Personenschäden, die durch unsachgemäße Hand - habung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung. WARNUNG ∙ Die Verwendung des Geräts muss unter Beachtung der örtlich geltenden rechtlichen Bestimmungen erfolgen. ∙ Lagern Sie das Gerät in einer trockenen und belüfteten Umgebung. Sicherheitsanweisungen NOTICE20 ∙ Achten Sie darauf, dass das Gerät weder Stößen noch starkem Druck ausgesetzt ist. ∙ Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie sicher, dass das Material stabil genug ist, um das Gewicht des Geräts zu tragen. ∙ Verwenden Sie bei der Installation des Geräts ausschließlich passende Werkzeuge. Ein zu großer Kraftaufwand mit Werkzeugen kann das Gerät beschädigen. ∙ Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel. ∙ Verwenden Sie zum Reinigen ein sauberes, trockenes Tuch. ∙ Verwenden Sie nur Zubehör, das den technischen Daten des Geräts entspricht. Dieses ist von Bird Home Automation GmbH erhältlich. ∙ Verwenden Sie ausschließlich Ersatzteile die von Bird Home Automation GmbH bereitgestellt oder empfohlen werden. ∙ Versuchen Sie nicht, das Gerät selbstständig zu reparieren. Wenden Sie sich bezüglich Reparatur und Wartung an Bird Home Automation GmbH. ∙ Halten Sie das Gerät mehr als 1 m (3,3") entfernt von Mikrowelle, Radio, TV, WLAN Router und anderen drahtlosen Geräten. ∙ Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon oder Signalübertragungsfunktion, installieren Sie die Drähte mehr als 30 cm (12'') entfernt von 100-240 V Wechselstromverdrahtung. Ansonsten können Wechselstrom-induzierte Geräusche und/oder Geräte-Störungen auftreten. ∙ Installieren Sie das Gerät in einem Bereich, der für zukünftige Inspek- tionen, Reparaturen und Wartungen zugänglich ist. ∙ Wenn das Gerät in der Nähe eines Mobiltelefons verwendet wird, kann das Gerät gestört werden. ∙ Das Gerät kann beschädigt werden, wenn es fallen gelassen wird. Mit Vorsicht behandeln.DEUTSCH

Bei Bedarf transportieren Sie das Gerät in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermie- den werden. ∙ Das Gerät wird während eines Stromausfalls außer Betrieb gesetzt. ∙ Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon kann das Gerät in Bereichen, in denen Antennen von Mobilfunksendern, Radio- oder TV-Sendern in der Nähe sind, beeinträchtigt werden. ∙ Bei Geräten mit LCD-Bildschirm muss im Voraus darauf hingewiesen werden, dass bei einem LCD-Panel, obwohl es mit sehr hohen Präzisions - techniken hergestellt wird, unvermeidlich ein sehr kleiner Teil seiner Bildelemente nicht immer beleuchtet oder gar nicht beleuchten wird. Dies gilt nicht als Gerätefehler. ∙ Bei Geräten mit Gegensprechfunktion können Geräusche in der Umgebung des Gerätes eine reibungslose Kommunikation behindern. Dies ist keine Fehlfunktion. ∙ Bei Geräten mit Benutzername/Passwort ist der Anwender für den Zugriff mittels Benutzername/Passwort auf das Gerät verantwortlich. Vergewissern Sie sich ein Passwort zu verwenden, das von einem Dritten nicht leicht erraten werden kann. Wir empfehlen Ihnen, das Passwort regelmäßig zu ändern. ∙ Wir haften unter keinen Umständen für Schäden, die aufgrund von Fehlern in der Stromversorgung, Netzwerkgeräten oder Endgeräten auftreten; Ausfälle aufgrund von Internetanbietern und Mobilfunk- anbietern; Ausfälle aufgrund von getrennten oder gestörten Leitungen und andere Übertragungsverluste, die es unmöglich machen, unseren Dienst zu erbringen, sowie allen anderen Ursachen die außerhalb unserer Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten. Transport NOTICE NOTICE Gewährleistung Informationen zur Gewährleistung des Geräts finden Sie unter www.doorbird.com/de/warranty22 Informationen zur Entsorgung elektrischer und elektronischer Geräte (für Privathaushalte) Dieses Symbol auf Produkten oder begleitenden Dokumenten weist darauf hin, dass elektrische oder elektronische Geräte nicht mit dem allgemeinen Hausmüll entsorgt werden sollten. Bitte bringen Sie solche Produkte zu den vorgesehenen Sammelstellen, wo sie kostenfrei entgegengenommen und der geeigneten Abfall- und Wiederverwertung zugeführt werden. Alternativ dazu können Sie in einigen Ländern die Produkte beim Kauf eines äquivalenten neuen Produktes auch bei einem örtlichen Einzelhändler zurückgeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Rohstoffe zu sparen und möglichen negativen Auswirkungen auf die Gesundheit und die Umwelt vorzubeugen, die durch eine ungeeignete Abfallentsorgung entstehen können. Bei den örtlichen Behörden erhalten Sie genauere Informationen zu Ihrer nächsten zuständigen Sammelstelle. Abhängig von der nationalen Gesetzgebung können für die unvorschriftsmäßige Entsorgung solcher Abfälle Strafen verhängt werden. Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol gilt nur in der Europäischen Union. Wenn Sie dieses Produkt wegwerfen möchten, kontaktieren Sie bitte die zuständigen Behörden oder Händler in Ihrem Land, um sich über die vorschriftsmäßige Entsorgung zu informieren.DEUTSCH

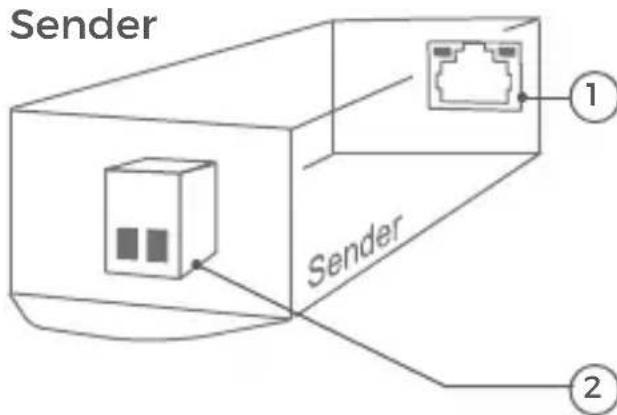

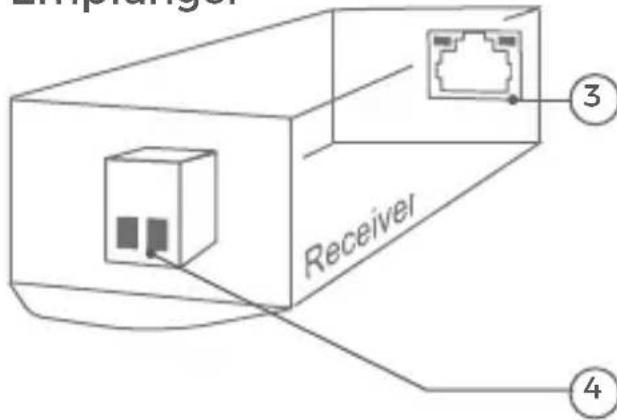

Input LAN/PoE RJ45 Buchse (mit Diagnose-LEDs) um ein Standard Netzwerkkabel Cat.5 oder besser, vom Internet Router und PoE-Switch / PoE-Injektor kommend, anzuschließen. Output Für den Anschluss eines 2-Draht Kabels, das zum Empfänger geht. Output LAN/PoE RJ45 Buchse (mit Diagnose-LEDs) um ein Standard Netzwerkkabel Cat.5 oder besser anzuschließen, das zu dem Gerät geht, das Sie mit PoE und Netzwerk- daten versorgen möchten. Input Für den Anschluss eines 2-Draht Kabels, das vom Sender kommt. Sender Empfänger KOMPONENTEN

1x Sender 1x Empfänger 1x Hutschienen- adapter 1x Quickstart guide mit Digital Passport 1x Installationsanleitung24 VIDEOS Sie können die Installation durch unsere Installationsvideos auf www.doorbird.com/de/support begleiten lassen. In den Videos wird jeder Installationsschritt einzeln und gut dokumentiert dargestellt. INSTALLATION Alle folgenden Schritte sollten von einem fachkundigen Erwachsenen sorg- sam und unter Berücksichtigung sämtlicher geltender Schutzvorschriften durchgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte direkt an uns oder einen kompetenten Fachmann. Achten Sie darauf, dass alle Drähte, die Sie für die Installation verwenden, über die gesamte Länge un- beschädigt und für die Verwendungsart zugelassen sind. Netzwerkgeschwindigkeit und Netzwerkkomponenten Stellen Sie sicher, dass Ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitstest durchführen. Das Nutzererlebnis ist nur so gut wie die Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität Ihrer Netzwerkkomponenten, wie z.B. Ihr Internetrouter und WLAN Access Point oder WLAN Repeater. Stellen Sie sicher, dass Ihre Netzwerkkomponenten nicht älter als 2 Jahre sind, von einem namenhaften Hersteller gefertigt wurden und über die neuste Firmware verfügen. Sind diese Voraussetzungen nicht erfüllt, kann es z.B. dazu kommen, dass Audio- und Videoverbindungen schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf Ihrem Smartphone oder Tablet ankommen. Anforderungen: High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser Netzwerk: 802.11b/g/n 2.4GHz oder Ethernet Netzwerk, mit DHCP

SCHRITT 1: STROM ABSCHALTEN

Schalten Sie den Strom sämtlicher zum Montageort führenden Leitungen ab, d.h. z.B. den Strom für die Türstation, den Türgong, elektrischer Türöffner, PoE-Switch / PoE-Injektor etc..

SCHRITT 2: MONTAGEORT FESTLEGEN

Sender und Empfänger sind IP50 zertifiziert (nicht wasserdicht). Bitte verbauen Sie diese in einem geeigneten Gehäuse, falls Sie diese im Freien einsetzen möchten.DEUTSCH

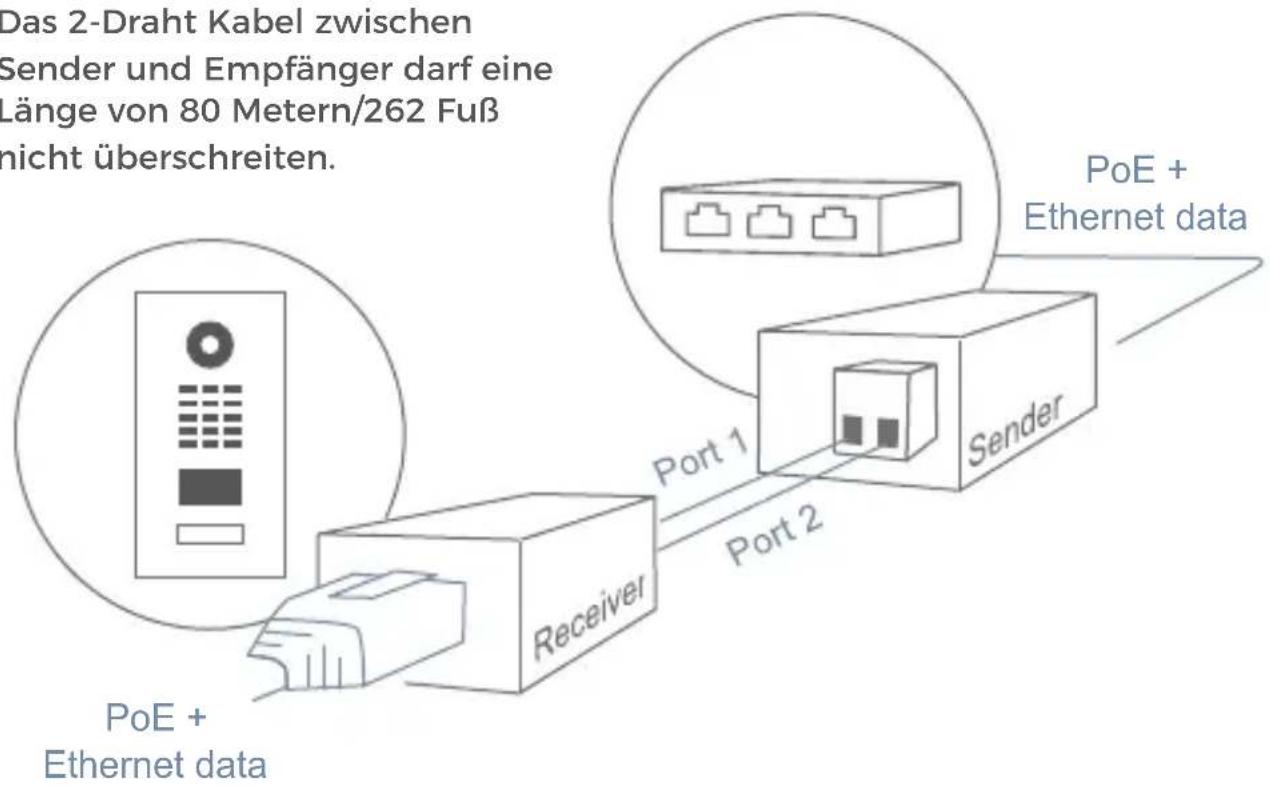

Platzieren Sie den Sender an dem Ort, an dem Ihr Netzwerkkabel endet (kommend vom Internet Router, gefolgt von einem PoE-Switch / PoE-Injektor) und Ihr 2-Draht Kabel beginnt. Verbinden Sie das Netzwerkkabel mit der RJ45 Buchse des Senders und das 2-Draht Kabel mit dem Port „1“ und „2“ des Sen- ders. Bitte beachten Sie die Polarität des 2-Draht Kabels („1“, „2“). Zur Stromversorgung des Senders muss ein PoE-Switch (z.B. D-Link DGS-1008P) oder PoE-Injektor (z.B. DoorBird Gigabit PoE Injektor) nach PoE Standard IEEE 802.3af Mode A (Netzwerkkabeladern 1, 2, 3, 6) verwendet werden. Weiterfüh- rende Informationen zu PoE finden Sie hier: http://www.doorbird.com/de/poe Es muss zwingend ein Cat.5 Netzwerkkabel oder besser zum Einsatz kommen, um es mit der Buchse „LAN/PoE“ des Senders zu verbinden. Achtung: Bei Verwendung von ungeschirmten Drähten (z.B. einfacher Klingeldraht) zwischen Sender und Empfänger ist darauf zu achten, dass sich keine anderen stromführenden Drähte (oder auch weitere 2-Draht Ethernet PoE Konverter) in der Nähe des 2-adrigen Kabels befinden. Elektrizität erzeugt ein elektromagnetisches Feld, das die Übertragung zwischen Sender und Empfänger erheblich stört und zu einer instabilen Übertragung der Netzwerkdaten führt. Das 2-Draht Kabel zwischen Sender und Empfänger darf eine Länge von 80 Metern/262 Fuß nicht überschreiten. PoE + Ethernet data PoE + Ethernet data26

SCHRITT 4: INSTALLATION DES EMPFÄNGERS

Platzieren Sie den Empfänger an dem Port, an dem Ihr 2-Draht Kabel endet. Verbinden Sie das vom Sender kommende 2-Draht Kabel mit dem Port „1“ und „2“ des Empfängers. Bitte beachten Sie die Polarität des 2-Draht Kabels („1“, „2“). Der Port „1“ des Senders muss mit dem Port „1“ des Empfängers verbun- den werden. Der Port „2“ des Senders muss mit dem Port „2“ des Empfängers verbunden werden. Verbinden Sie anschließend ein Netzwerkkabel mit der RJ45 Buchse des Empfängers. Es muss zwingend ein Cat.5 Netzwerkkabel oder besser zum Einsatz kommen, um es mit der Buchse „LAN/PoE“ des Empfängers zu verbinden. Verbinden Sie dann das lose Ende des Netzwerkkabels, das Sie mit dem Empfänger verbunden haben, mit dem Gerät, mit dem Sie eine PoE und Netzwerkdatenverbindung aufbauen möchten, z.B. eine DoorBird IP Video Türstation oder IP Kamera. SCHRITT 5: INBETRIEBNAHME Schalten Sie den Strom der zum Montageort führenden Leitungen wieder an. Stellen Sie sicher, auch den Strom zum PoE-Switch / PoE-Injektor einzuschal- ten. Die Diagnose-LEDs des Senders und Empfängers sollten blinken und dadurch anzeigen, dass eine Strom- (PoE) und Netzwerkverbindung besteht. Falls die Diagnose-LEDs nicht blinken, überprüfen Sie bitte die Polarität des 2-Draht Kabels zwischen Sender und Empfänger sowie Ihren PoE-Switch / PoE-Injektor. DIAGNOSE-LEDS Sie können sehen, ob Sender und Empfänger richtig verbunden sind, indem Sie die Diagnose-LEDs überprüfen. Die Diagnose-LEDs des Senders und Emp- fängers sollten blinken und dadurch anzeigen, dass eine Strom- (PoE) und Netzwerkverbindung besteht.DEUTSCH

Abmessung: 33 x 25 x 88 mm (H x B x T) 1,30 x 0,98 x 3,46 in (H x B x T) Stromversorgung: PoE-Switch oder PoE-Injektor (IEEE 802.3 af/at), nicht im Lieferumfang enthalten Betriebsbedingungen: -25 bis 55°C / -13 bis 131°F Relative Luftfeuchtigkeit 10 bis 85 % (nicht kondensierend) Geschwindigkeit: Bis zu 60 mbit/s bei maximaler Übertragungsreichweite Latenz: ~ 0.01 ms Anschlüsse: 1x RJ45, 2x Schraubklemmen PoE: PoE 802.3 af/at Mode-A und PoE+, bis 30 W Erforderliches Zubehör: 2x Netzwerkkabel, IEEE 802.3 af/at PoE-Switch oder PoE-Injektor, z.B. DoorBird Gigabit PoE Injector, D-Link DGS-1008P oder TP-Link TL-PoE150S Kompatibel mit allen DoorBird IP Video Türstationen. Data line pair: 1/2 (+), 3/6 (-) Übertragungs reichweite: 80 Meter/262 Fuß bei ungeschirmter Zweidrahtleitung. Bei Verwendung von ungeschirmten Drähten (z.B. einfacher Klingeldraht) zwischen Sender und Empfänger ist darauf zu achten, dass sich keine anderen stromführenden Drähte (oder auch weitere 2-Draht Ethernet PoE Konverter) in der Nähe des 2-adrigen Kabels befinden. Elektrizität erzeugt ein elektromagnetisches Feld, das die Übertragung zwischen Sender und Empfänger erheblich stört und zu einer instabilen Übertragung der Netzwerkdaten führt. Zulassungen: CE, FCC, UL, RoHS, IP50 Wetterfest: Nein Gewicht: 140 g Irrtümer und Änderungen vorbehalten. TECHNISCHE DATEN28 RECHTLICHE HINWEISE Allgemeines

1. DoorBird ist ein registriertes Warenzeichen

der Bird Home Automation GmbH.

2. Apple, das Apple Logo, Mac, Mac OS,

Macintosh, iPad, Multi-Touch, iOS, iPhone und iPod touch sind Warenzeichen von Apple Inc.

3. Google, Android und Google Play sind

Warenzeichen von Google, Inc.

4. Die Bluetooth® Wortmarke und Logos sind

Warenzeichen von Bluetooth SIG, Inc.

5. Alle anderen Firmen- und Produktnamen

können Warenzeichen der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht werden.

6. Änderungen an unseren Produkten, die dem

technischen Fortschritt dienen, behalten wir uns vor. Die abgebildeten Produkte können im Zuge der ständigen Weiterentwicklung auch optisch von den ausgelieferten Produkten abweichen.

7. Abdrucke oder Übernahme von Texten,

Abbildungen und Fotos in beliebigen Medien aus dieser Anleitung – auch auszugsweise – sind nur mit unserer ausdrücklichen schriftlichen Genehmigung gestattet.

8. Die Gestaltung dieser Anleitung unterliegt

dem Urheberschutz. Für eventuelle Irrtümer, sowie inhaltliche- bzw. Druckfehler (auch bei technischen Daten oder innerhalb von Grafiken und technischen Skizzen) übernehmen wir keine Haftung.

9. Unsere Produkte entsprechen den

in Deutschland, der EU und USA geltenden technischen Richtlinien, elektrischen Bestimmungen und Telekommunikationsbestimmungen.

10. Unsere Produkte und auch die darin

enthaltenen Komponenten (ICs, Software etc.) dürfen ausschließlich für zivile nicht- militärische Zwecke eingesetzt werden. Datenschutz und Datensicherheit

1. Für maximale Sicherheit verwendet das Gerät

dieselben Verschlüsselungstechnologien wie beim Onlinebanking. Zu Ihrer Sicherheit sind auch keine Portweiterleitungen oder DynDNS im Einsatz.

2. Der Standort des Rechenzentrums für den

Fernzugriff per App über das Internet ist verbindlich in der EU, wenn der festgestellte Internet IP-Adressen Standort des Geräts in der EU ist. Das Rechenzentrum wird nach strengsten Sicherheitsstandards betrieben.

3. Video-, Audio- und jede andere

Überwachungsmethode können durch Gesetze geregelt werden, die von Land zu Land variieren. Überprüfen Sie die Gesetze in Ihrer Region vor der Installation und Verwendung dieses Gerätes für Überwachungszwecke. Wenn es sich bei dem Gerät um eine Tür-, Innenstation oder Kamera handelt:

• In vielen Ländern darf Videobild und Sprache erst dann übertragen werden, wenn ein Besucher geklingelt hat (Datenschutz, konfigurierbar in der App)

• Führen Sie die Montage so durch, dass sich der Erfassungsbereich der Kamera ausschließlich auf den unmittelbaren Eingangsbereich beschränkt.

• Das Gerät verfügt ggf. über eine integrierte Besucherhistorie und Bewegungssensor. Sie können diese Funktionen, wenn erforderlich, aktivieren/deaktivieren. Erkundigen Sie sich beim Eigentümer und Ihrer Hausgemeinschaft, ob Sie dieses Produkt installieren und verwenden dürfen. Bird Home Automation GmbH übernimmt keine Verantwortung für den Missbrauch oder die Fehlkonfiguration dieses Produkts, auch nicht durch unerwünschtes Öffnen einer Tür. Bird Home Automation kann nicht für Schäden haftbar gemacht werden, die durch unsachgemäße bestehende Installationen oder unsachgemäße Installation entstehen. Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter Form auf das Vorhandensein des Geräts hin. Beachten Sie alle am Installationsort geltenden relevanten landespezifischen gesetzlichen Regelungen für den Einsatz von Überwachungskomponenten und Überwachungskameras. Software Updates bzw. Aktualisierungen des Betriebssystems (so genannte „Firmware- Updates“) werden im Normalfall automatisch in die Produkte der Bird Home Automation GmbH über das Internet eingespielt, sofern technisch möglich. Mit automatischen Firmware-Updates wird die Software der Produkte auf dem neuesten verfügbaren Stand gehalten, damit sie stets zuverlässig, sicher und leistungsstark arbeiten. Durch Weiterentwicklung können Funktionen im Zeitverlauf hinzugefügt, erweitert oder geringfügig geändert werden. Größere Änderungen bzw. Einschränkungen bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern Bird Home Automation GmbH dies für erforderlich hält (z.B. aus Datenschutz-, Datensicherheits- oder StabilitätsgründenDEUTSCH

oder um sie auf dem Stand der Technik zu halten). Wenn ein Firmware-Update verfügbar ist, verteilen es die Server der Bird Home Automation GmbH im Normalfall automatisch an alle kompatiblen Produkte, die mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden sind. Dieser Prozess erfolgt schrittweise und kann mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update erhält, installiert es dieses und startet im Normalfall neu. Installierte Firmware-Updates können nicht rückgängig gemacht werden. Da es sich bei den Produkten und der Software der Bird Home Automation GmbH nicht um explizit kundenspezifisch entwickelte Produkte handelt, kann ein Kunde ein automatisches Update nicht verwehren, sofern das Produkt mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden ist. Herausgeber Bird Home Automation GmbH Uhlandstraße 165 10719 Berlin Deutschland Web: www.doorbird.com Email: [e-mail] Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.30
