Produkttyp	Luftreiniger
Marke	IDEAL
Modell	AP140 PRO
Abmessungen (L x B x H)	633 × 562 × 725 mm
Gewicht	51 kg
Stromversorgung	200-240V ~50/60Hz / 100-120V~50/60Hz, 175W
Max. Luftdurchsatz	1500 m³/h
Lüfterstufen	5 (inkl. Turbo)
Betriebsmodi	Automatisch, Leise, Programmierbar (Zeitverzögerung Ein/Aus)
Luftqualitätsanzeige	3 Farben (grün, gelb, rot)
Filterung	Vorfilter + HEPA 360°-Filter, optionaler Aktivkohlefilter
Filterlebensdauer	Ca. 1 Jahr (je nach Nutzung)
Fernbedienung	Ja (CR2025-Batterie enthalten), mit magnetischer Halterung
Konnektivität	WiFi, Smartphone-App (IDEALAIRPRO)
Sensoren	Luftqualität, Staub, Helligkeit, IR-Empfänger
Max. Schallpegel	60 dB(A) (Turbo)
Min. Schallpegel	17,5 dB(A) (Leise)
Empfohlene Raumfläche	120 bis 160 m²
Wartung	Gehäusereinigung mit feuchtem Tuch, Staubsaugen an Sensoren und Vorfilter
Sicherheit	Automatische Abschaltung, Kindersicherung, Überhitzungsschutz
Ersatzteile	Filterpatrone (Art.Nr. 7320 099), Aktivkohleeinsatz (Art.Nr. 7320 095)
Garantie	Je nach Land, Verschleißteile ausgeschlossen
Zertifizierungen	GS, CE (2014/35/EU, 2014/30/EU, 2011/65/EU)

Häufig gestellte Fragen - AP140 PRO IDEAL

Wie ersetze ich den Filter meines IDEAL AP140 PRO Luftreinigers?

Ziehen Sie den Netzstecker, öffnen Sie die Tür durch Drücken des Verschlusses, drehen Sie die gebrauchte Patrone gegen den Uhrzeigersinn, um sie zu entfernen. Setzen Sie die neue Patrone (nach Entfernen der Schutzfolie) ein, richten Sie die Nasen aus, und drehen Sie sie im Uhrzeigersinn, um sie zu verriegeln. Schließen Sie die Tür. Das Gerät setzt die Filterwechselanzeige automatisch zurück. Verwenden Sie ausschließlich originale IDEAL-Patronen (Art.Nr. 7320 099).

Wie verbinde ich den Luftreiniger mit WiFi?

Stellen Sie sicher, dass das Gerät eingesteckt und ausgeschaltet ist. Halten Sie die Leise-Taste (D) gedrückt, bis die Luftqualitätsanzeige (E) blau blinkt (WiFi aktiviert). Verwenden Sie die IDEALAIRPRO-App auf Ihrem Smartphone oder Tablet, um die Einrichtung abzuschließen. Um das WiFi zurückzusetzen, ziehen Sie den Netzstecker, halten Sie die Leise-Taste gedrückt und stecken Sie den Stecker wieder ein, bis die Anzeige rosa blinkt.

Was bedeuten die Farben der Luftqualitätsanzeige?

Die Luftqualitätsanzeige (E) zeigt: grün = gute Qualität, gelb = mittlere Qualität, rot = schlechte Qualität. Das Gerät passt die Lüftung automatisch an diesen Messwert an.

Wie verwende ich die Leise-Funktion?

Drücken Sie die Leise-Taste (D), um in den leisen Modus zu wechseln: Die Lüftung läuft auf minimaler Geschwindigkeit und alle Anzeigen erlöschen bis auf die schwach leuchtende Leise-Anzeige. Ideal für ein Schlafzimmer.

Warum startet mein Luftreiniger nicht?

Überprüfen Sie, ob das Netzkabel korrekt an der Rückseite des Geräts und in der Steckdose eingesteckt ist. Stellen Sie sicher, dass eine originale IDEAL-Filterpatrone eingesetzt und verriegelt ist (die 3 Nasen sind eingerastet). Wenn die Filterwechselanzeige rot blinkt, fehlt der Filter möglicherweise oder wird nicht erkannt.

Wie reinige ich den Luftqualitätssensor?

Ziehen Sie den Netzstecker. Reinigen Sie die Öffnungen des Luftqualitätssensors (L) und des Staubsensors (M) mit einem Staubsauger. Sie können auch die Lufteinlasskanäle und das Innere des Geräts absaugen (nachdem Sie die Filterpatrone entfernt haben). Verwenden Sie keine Lösungsmittel oder silikonhaltige Produkte.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterie (CR2025) richtig eingelegt und nicht verbraucht ist. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem IR-Empfänger (K) befindet. Reinigen Sie den IR-Empfänger mit einem trockenen Tuch. Die Sperrfunktion (Sperrtaste auf der Fernbedienung) kann aktiviert sein: Deaktivieren Sie sie. Nach dem Anschließen oder Filterwechsel ist die Fernbedienung für 10 Sekunden gesperrt.

Wie programmiere ich eine verzögerte Abschaltung?

Drücken Sie bei laufendem Gerät mehrmals die Programmiertaste (C), um eine Dauer zu wählen (1h, 2h, 3h... bis 8h). Die Programmieranzeige zeigt die verbleibende Zeit an. Um eine verzögerte Einschaltung zu programmieren, drücken Sie die Programmiertaste, wenn das Gerät ausgeschaltet ist.

Welche Raumfläche wird für dieses Gerät empfohlen?

Der IDEAL AP140 PRO Luftreiniger ist für große Räume von 120 bis 160 m² geeignet. Sein maximaler Luftdurchsatz beträgt 1500 m³/h.

Wo kann ich Ersatzfilter kaufen?

Die originalen IDEAL-Filter sind bei Ihrem Fachhändler oder auf www.ideal.de erhältlich. Filterpatronen-Referenz: 7320 099. Aktivkohleeinsatz (optional): 7320 095.

BEDIENUNGSANLEITUNG AP140 PRO IDEAL

DE Betriebsanleitung

DE Betriebsanleitung (2 - 24)

Bestimmungsgemäßer	Gebrauch		3
Sicherheitshinweise		3
Produkteigenschaften		5
Lieferumfang		5
Auspacken und	Aufstellen
Bedienfeld		9

Lüfterstufen	10
Timerfunktion	10
Quiet-Funktion	11
Luftqualitätsanzeige	11
Filterwechselanzeige	11
Tageslichtsensor	11
IR-Empfänger	11
Luftqualitätssensor	11
Fernbedienung (Bei der ersten Benutzung)	12
Fernbedienung (Batterie austauschen)	13
Fernbedienung (Funktion)

Filterwechsel			15
APP-Steuerung	/	WLAN		16
Reinigung und Pflege / Zubehör			17
Mögliche	Störungen			18
Technische	Daten			21

Vielen Dank, dass Sie sich für ein Gerät aus dem Hause IDEAL entschieden haben.

Bestimmungsgemäßer Gebrauch

• Das Gerät dient ausschließlich zur Reinigung der Raumluft in Innenräumen.
• Bitte lesen Sie vor Inbetriebnahme der Maschine unbedingt diese Betriebsanleitung und beachten Sie die Sicherheitshinweise. Die Betriebsanleitung muss jederzeit verfügbar sein.

• Halten Sie Verpackungsmaterial, wie z. B. Folie von Kindern fern! (Erstickungsgefahr)
• Befolgen Sie bitte diese Sicherheitsanweisungen, um das Risiko eines Feuers oder elektrischen Schlags zu vermeiden. Benutzen Sie das Gerät nur in Innenräumen.
• Verwenden Sie ausschließlich eine Steckdose mit der angegebenen Spannung (siehe Typenschild).
• Nehmen Sie keine Änderungen oder Reparaturen am Gerät vor.
• Verwenden Sie das Gerät auf keinen Fall, wenn das Netzkabel oder der Netzstecker beschädigt ist, oder wenn der Anschluss an der Wandsteckdose instabil ist.
• Achten Sie darauf, dass im Betrieb das Netzkabel nicht eingeklemmt ist, oder anderweitig beschädigt werden kann. Verlegen Sie es so, dass niemand darüber stolpern kann. Belasten Sie das Netzkabel nicht auf Zug.
• Nehmen Sie im Falle einer längeren Nichtverwendung oder zum Reinigen den Stecker aus der Wandsteckdose.
• Fassen Sie den Stecker oder das Gerät nicht mit nassen Händen an.
• Bitte kein Insektenschutzmittel versprühen.
• Benutzen Sie das Gerät nicht in Räumen, in denen die Luft Brennstoffdampf, Öldampf oder Metallstaub enthalten kann.
• Verwenden Sie zum Reinigen keine leicht flüchtigen Flüssigkeiten, Benzin, Kerosin, Farbverdünner oder Polierpaste. Diese könnten die Geräteoberfläche beschädigen.
• Setzen Sie das Gerät auf keinen Fall Regen, Wasser, Nässe oder hoher Luftfeuchtigkeit aus, stellen Sie es nicht im Badezimmer oder in der Küche neben einem Wasch- oder Spülbecken auf.
• Es dürfen keine Fremdkörper in die Auslassgitter gelangen.
• Offenes Feuer und Funken sind zu vermeiden.
• Für die Beseitigung schädlicher Gase (Kohlenmonoxid, z.B. von Brennheizungungsanlagen) ist das Gerät nicht geeignet.
• Das Gerät darf nicht von Personen (einschließlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis bedient werden, es sei denn, sie werden überwacht oder beaufsichtigt.

Sicherheitshinweise

• Blockieren Sie den Luftein- und Luftauslass nicht.
• Setzen Sie den Luftreiniger nicht direktem Sonnenlicht, offenem Feuer oder Wärme aus.
• Den Luftreiniger nur in geschlossenen Innenräumen und innerhalb der spezifizierten technischen Daten verwenden. Ein nicht bestimmungsgemäßer Gebrauch kann Gesundheit und Leben gefährden.
• Das Gerät nicht in der Nähe eines Rauchmelders verwenden. Wenn die Luft in Richtung eines Rauchmelders bläst, könnte der Alarm verspätet oder überhaupt nicht ausgelöst werden.

Verletzungsgefahr durch elektrischen Schlag. Immer Netzstecker ziehen vor:

• Pflegen und Reinigen
- Umstellen des Geräts
- Filterwechsel

- In der Nähe des Luftreinigers keine Spraydosen mit entzündbaren Stoffen benutzen!

- Keine entzündbaren Reinigungsmittel verwenden.

Produkteigenschaften

• Filterwechsel-Anzeige:
Der Luftreiniger zeigt mit Hilfe einer rot leuchtenden Wechselanzeige an, dass die Filterpatrone gewechselt werden muss.
- Luftreinigung in 5 Leistungsstufen
- Luftreinigungssystem in 2 Stufen: Vorfilter, HEPA-Filter
• 360°-Smartfilter (Vorfilter, HEPA)

Einfache Pflege und Wechsel der Filterpatrone.

Lieferumfang

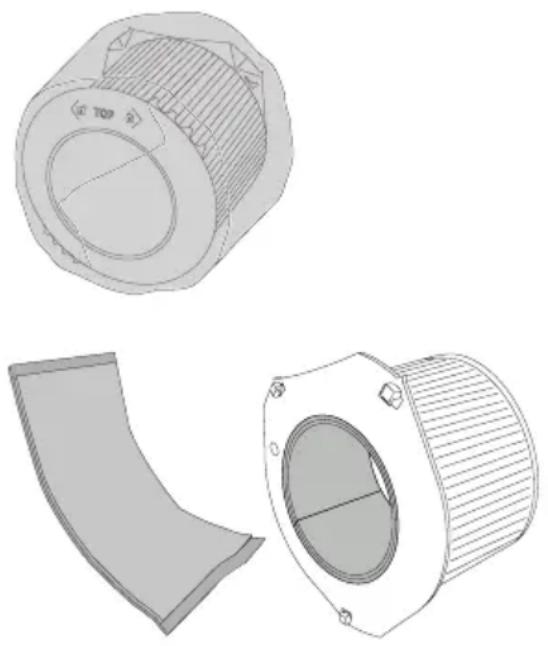

Filterpatrone Fernbedienung

• mit selbstklebender Magnetfolie
• mit 3V Lithium Batterie

Richtlinien zur Installation für optimale Funktion:

• Stellen Sie das Gerät mindestens 10 cm von der Wand entfernt auf.
• Vermeiden Sie Aufstellungsorte, an denen sich das Gerät im direkten Luftstrom (Wind) befindet.
• Meiden Sie Aufstellungen an denen Möbel, Textilien oder andere Gegenstände mit dem Luftein- bzw. Luftauslass in Kontakt kommen oder diesen blockieren können.
• Stellen Sie das Gerät auf einer stabilen und ebenen Oberfläche auf und achten Sie auf eine ausreichende Luftzirkulation.

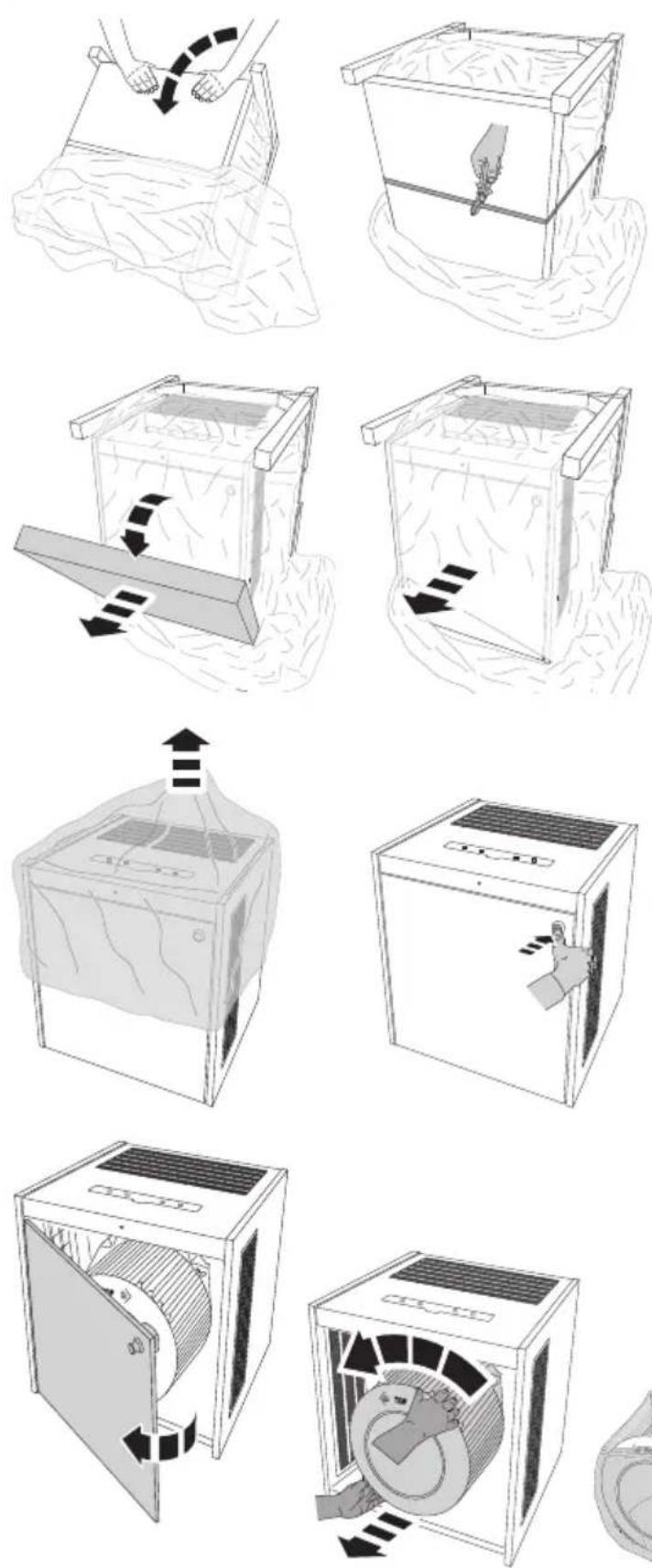

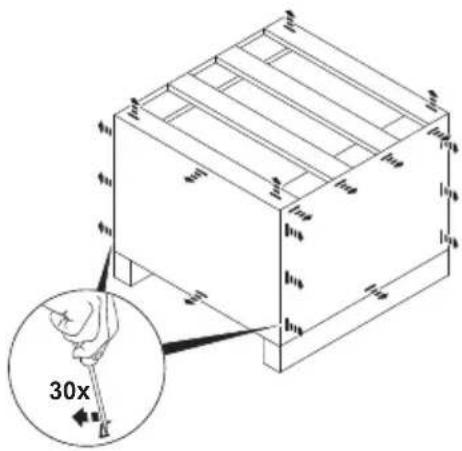

Alle Klammern entfernen.

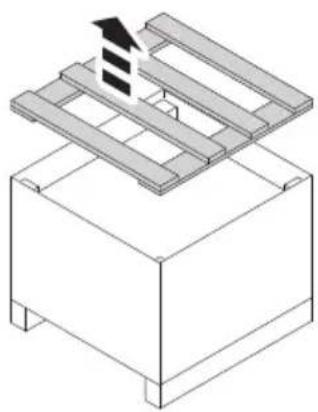

Zuerst Palettendeckel, dann Karton-Ring abnehmen.

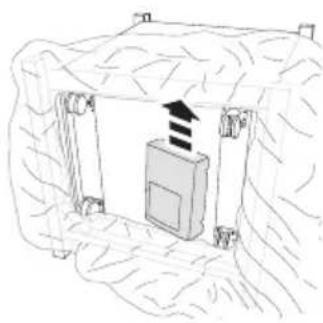

Schutzfolie am Boden öffnen und Rollen kpl. freilegen. Zubehörschachtel entnehmen. Netzkabel, Fernbedienung (mit selbstklebender Magnetfolie) und Bedienungsanleitung herausnehmen.

Auspacken und Aufstellen

Luftreiniger inkl. Verpackung vorsichtig auf die Rollen stellen (Holzverschlag um 90° kippen). Kunststoffumreifung durchschneiden.

Kartondeckel entfernen, Maschine vorsichtig nach vorne aus dem Holzverschlag ziehen.

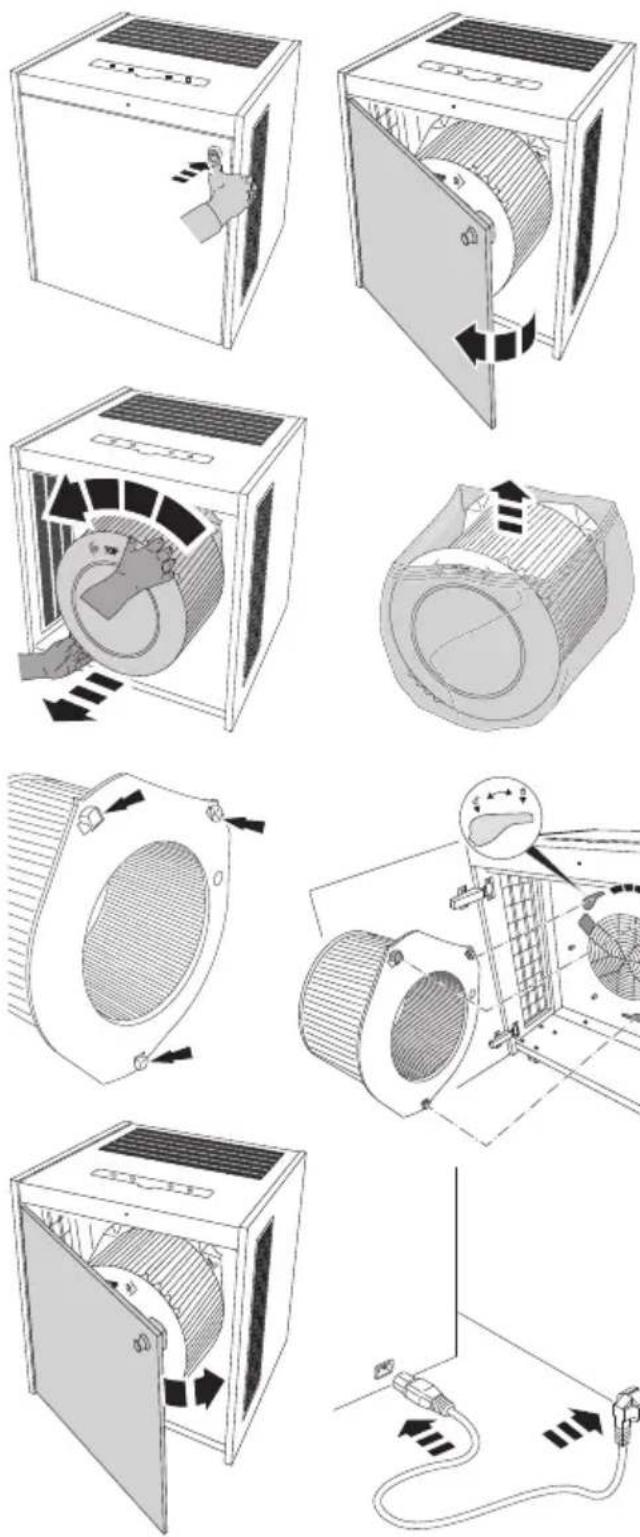

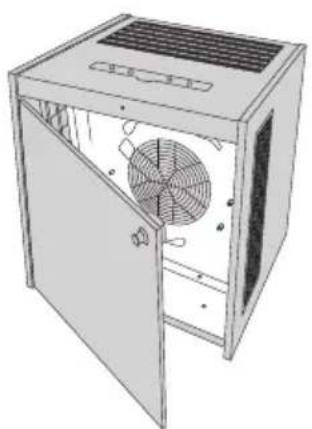

Schutzfolie entfernen. Türe durch Drücken auf das Druckschloss entriegeln, Türknauf erscheint.

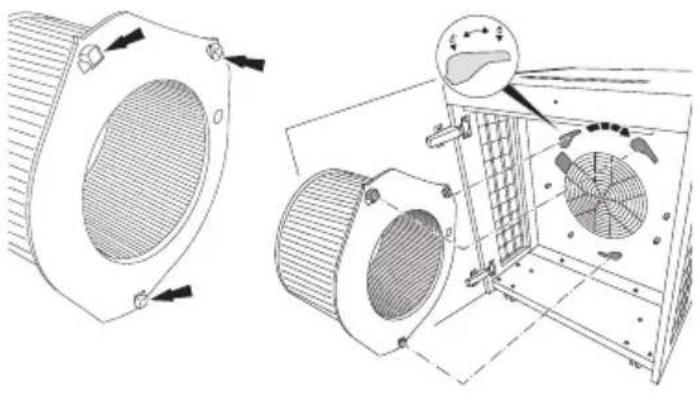

Türe am Türknauf öffnen. Halten Sie die Filterpatrone mit beiden Händen an den dafür vorgesehenen Griffmulden und drehen Sie sie im Gegenuhrzeigersinn . Filterpatrone entnehmen und Schutzfolie entfernen.

Auspacken und Aufstellen

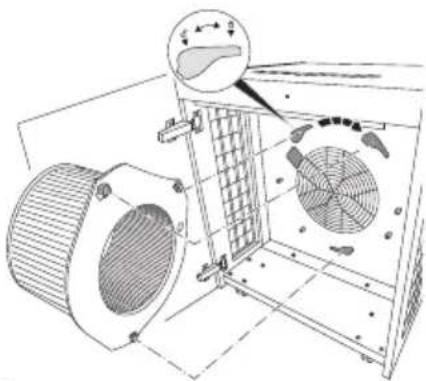

Filterpatrone mit den drei Rastnasen in die dafür vorgesehenen Aussparungen einsetzen und durch drehen im Uhrzeigersinn verriegeln ▼.

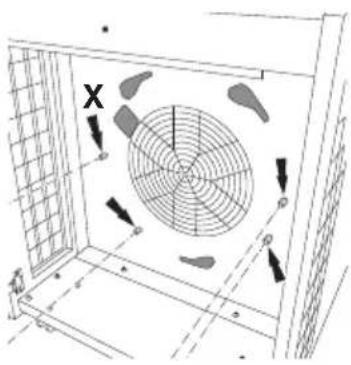

Tipp: Die Filterpatrone kann hierzu auf die Montagehilfen (X) aufgelegt werden.

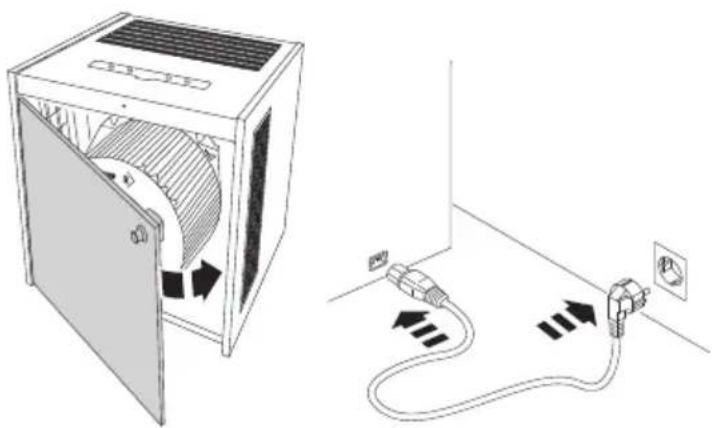

Türe schließen und durch Drücken auf das Druckschloss verriegeln. Netzkabel zuerst am Gerät, dann an der Steckdose einstecken.

⚠ Sicherheitshinweis

Das Betreiben des Luftreinigers ohne vollständig und fest angebrachte Verkleidungen und Schutzabdeckungen (Motor Schutzgitter, Luftauslassgitter, Türe etc.) ist nicht zulässig.

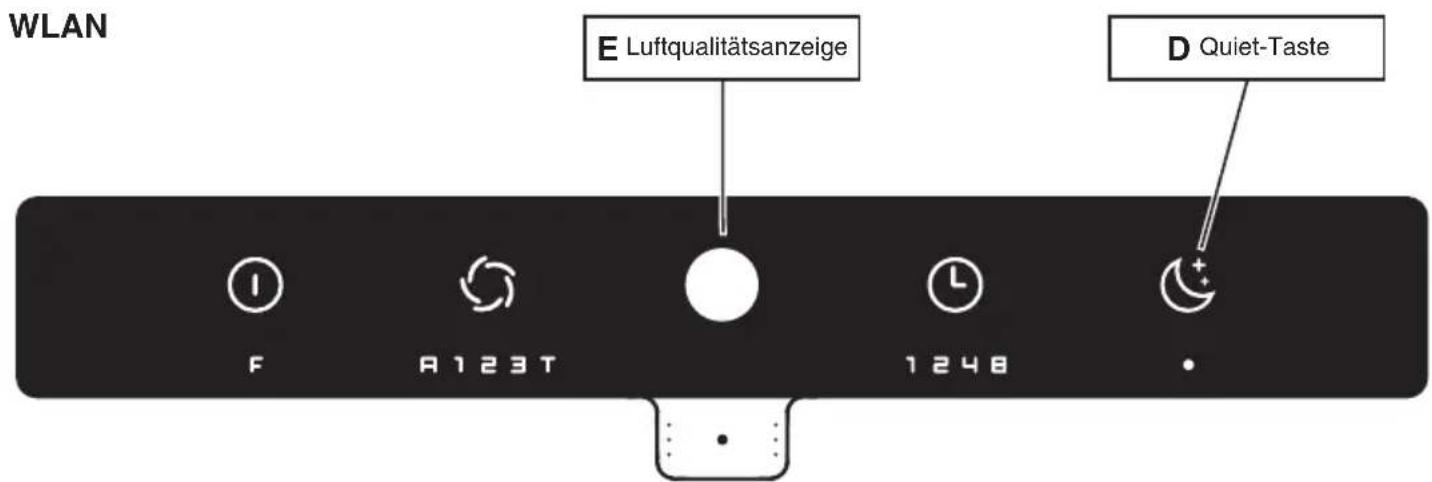

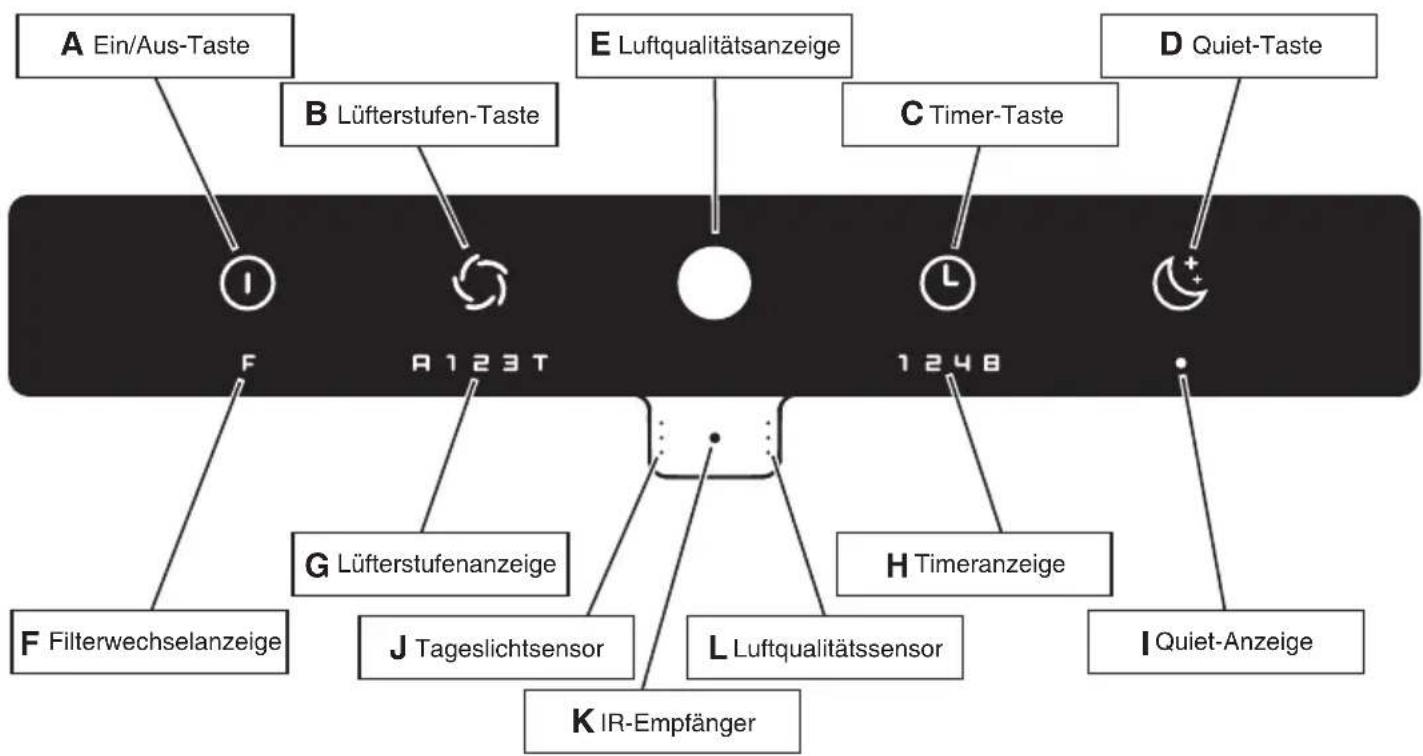

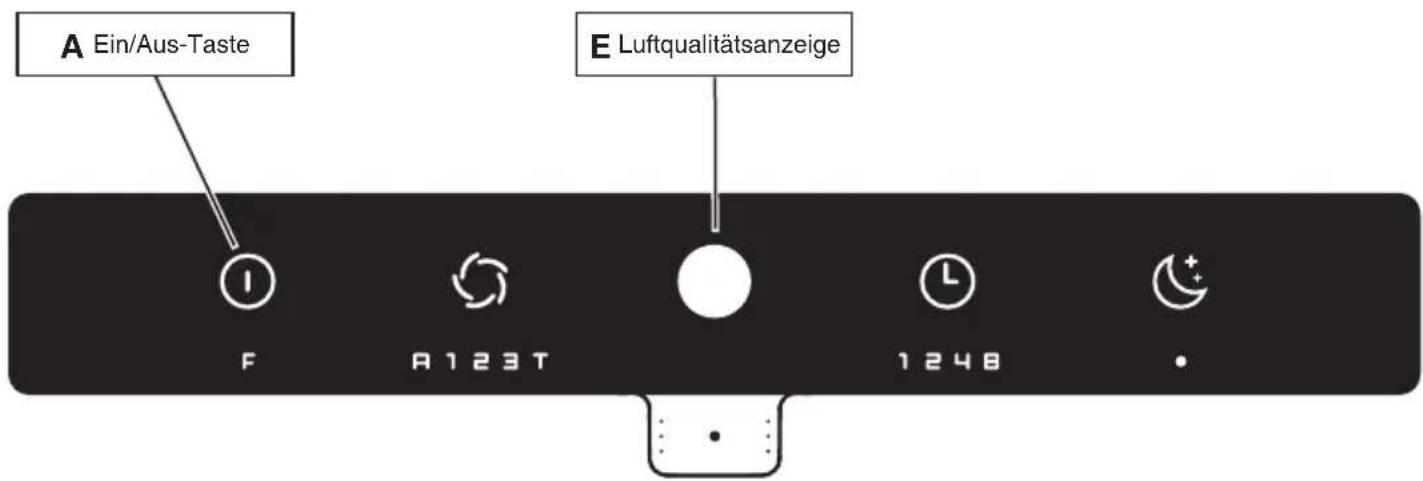

Bedienfeld

Bemerkung:

Nach dem ersten Einschalten (A) und nach jeder Unterbrechung der Spannungsversorgung vom Netz, wird der Luftqualitätssensor (L) neu kalibriert.

Bei kalibriertem Luftqualitätssensor startet der Luftreiniger immer im Automatikmodus.

Bei fehlender Filterpatrone, blinken die Filterwechsel- (F) und die Luftqualitätsanzeige (E) rot im Wechsel.

Bedienfeld

Lüfterstufen

• Durch Drücken der Ein/Aus-Taste (A) wird der Luftreiniger ein- bzw. ausgeschaltet.
• Der Luftreiniger läuft im Automatikmodus F. Im Automatikmodus wird die Lüfterstufe (G) automatisch an die gemessene Luftqualität angepasst. Je schlechter die Luftqualität, desto höher die Lüfterdrehzahl.
• Durch Drücken der Lüfterstufen-Taste (B) verlassen Sie den Automatikmodus. Der Luftreiniger läuft nun auf Lüfterstufe 1. Durch erneutes Drücken wird die Lüfterstufe auf 2 erhöht. Ein weiteres Drücken erhöht die Lüfterstufe auf 3, bzw. auf die Turbolüfterstufe 4
• Die Turbostufe für die schnelle Reinigung der Raumluft ruft die Maximalleistung des Luftreinigers ab. Sie kann nur manuell angewählt werden.

Timerfunktionen

Wird der Timer bei eingeschaltetem Luftreiniger gedrückt, aktiviert sich der "Ausschalt-Timer" → nach der eingestellten Zeit schaltet sich der Luftreiniger aus:

• Luftreiniger (Ein/Aus-Taste A) einschalten.
• Durch Drücken der Timer-Taste (C) wird der Timer aktiviert. Mehrmaliges Drücken erhöht die Timer-Zeit: 1 (h) → 2 → 4 → 8. Die jeweilige Zahl leuchtet auf. Ein weiteres Drücken der Timer-Taste (es leuchtet keine Zahl) deaktiviert die Timer-Funktion.
• Die Timer-Anzeige zählt die jeweilige Zeit mit (→ Countdown). Es wird die verbleibende Zeit angezeigt.

Wird die Timer-Taste bei ausgeschaltetem Luftreiniger gedrückt, aktiviert sich der "Einschalt-Timer" → nach der eingestellten Zeit schaltet sich der Luftreiniger ein.

Bedienfeld

Quiet-Funktion

Die Quiet-Taste (D) ist für einen besonders leisen und unauffälligen Betrieb vorgesehen (z.B. Schlafzimmer). Durch Drücken der Quiet-Taste (D) wird die Lüfterstufe (G) auf die kleinste Leistung geschaltet und sämtliche Anzeigen ausgeschaltet. Nur die Quiet-Anzeige (I) leuchtet schwach.

Luftqualitätsanzeige (E)

Die Luftqualität wird in 3 Farben angezeigt:

grün: gute Luftqualität

gelb: mittlere Luftqualität

rot: schlechte Luftqualität

Filterwechselanzeige (F)

Ein notwendiger Filterwechsel wird über ein rot leuchtendes " F " im Bedienfeld angezeigt.

• Die zu erwartende Lebensdauer der Filterpatrone beträgt ca. 1 Jahr (je nach Lauf- und Reinigungsleistung).

- Verwenden Sie nur original IDEAL-Filterpatronen. Das Gerät funktioniert nur mit einer original IDEAL-Filterpatrone.

Die Anzeigenhelligkeit wird automatisch dem Umgebungslicht angepasst.

IR- Empfänger (K)

Empfängt die Signale der Fernbedienung.

Luftqualitätssensor (L)

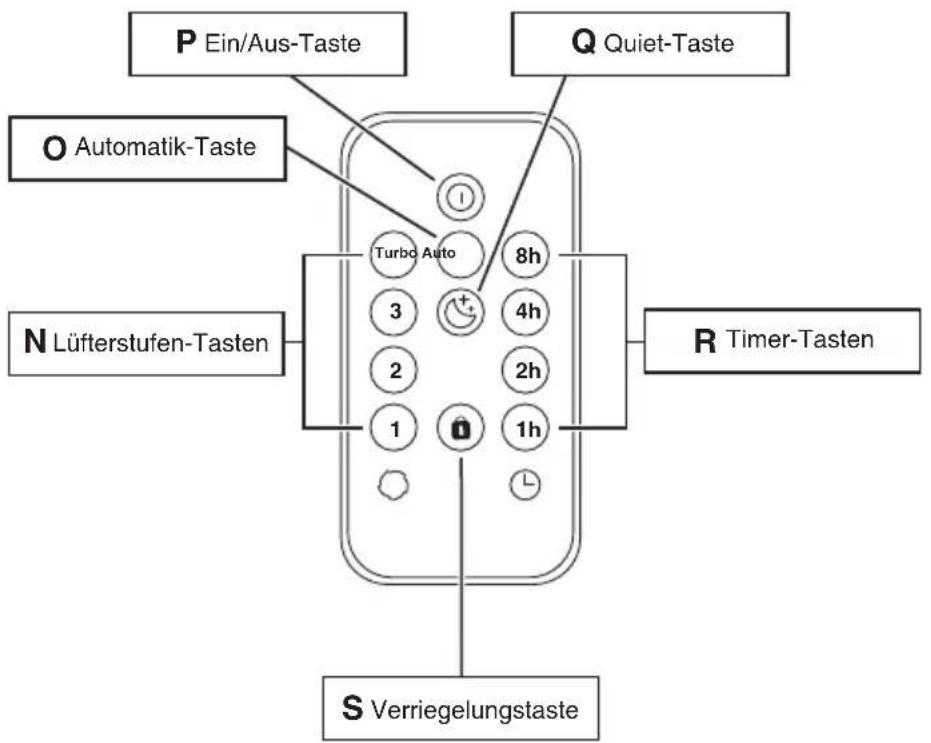

Fernbedienung

Batteriegebrauch

• Benutzen Sie für die Fernbedienung immer 3V Lithium Batterien CR2025.
• Inkorrekter Batteriegebrauch kann zu auslaufender Batterieflüssigkeit und/oder Schäden führen.
• Wenn die Fernbedienung über einen längeren Zeitraum hinweg nicht benutzt wird, entfernen Sie bitte die Batterie.

Ungeeignete Platzierung

• Es sollten sich während der Bedienung keine Objekte oder Möbel zwischen Fernbedienung und Luftreiniger befinden.
• Der Luftreiniger sollte nicht in direkter Sonneneinstrahlung platziert werden. Der Infrarotsensor kann dadurch beeinträchtigt werden.
• Plätze, an denen Leuchtstoffröhren, aufgrund defekter/alter Röhren, flackern.
• Bewahren Sie die Fernbedienung nicht in direktem Sonnenlicht und/oder in der Nähe von Heizungen/Heizgeräten auf.

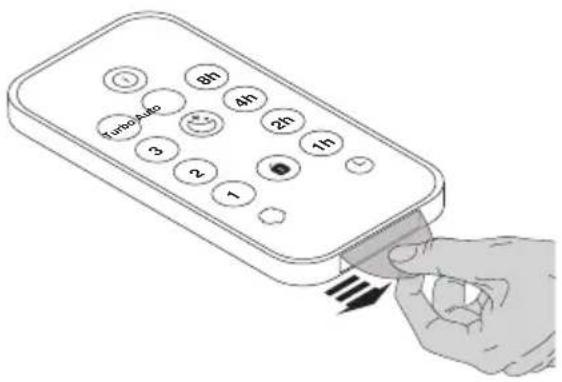

Bei der ersten Benutzung

Die Fernbedienung hat eine vorinstalli

Lithium-Batterie CR2

entfernen, um die Batterie in

zu aktivieren.

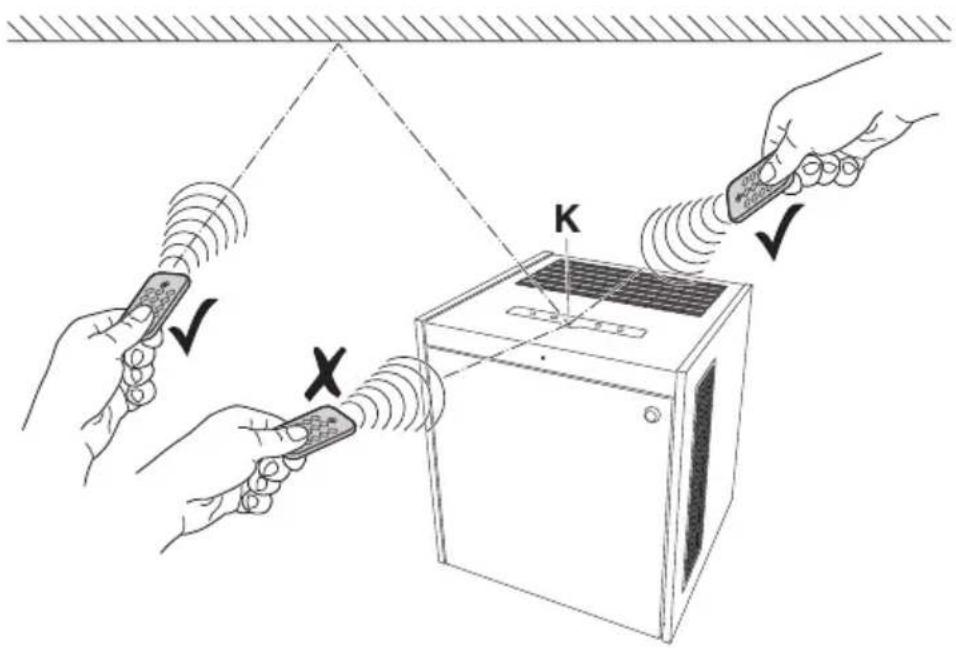

Korrekte Handhabung

- Mit der Fernbedienung auf den Luftreiniger (IR-Empfänger K) zeigen.

Batterie austauschen

• Öffnen Sie das Batteriefach durch Drücken (1.) und gleichzeitiges Herausziehen (2.). Leere Batterie herausnehmen.
• Eine neue Batterie in das Batteriefach einlegen und dabei auf die angegebene Polarität achten (+ / -).
• Benutzen Sie bitte immer 3V Lithium Batterien CR2025.
  • Das Batteriefach wieder in den Sitz einschieben (3.).

Der Fernbedienung ist eine selbstklebende Magnetfolie (4.) beigelegt. Bei Bedarf kann diese auf die Rückseite der Fernbedienung geklebt werden. Mit aufgeklebter Magnetfolie kann die Fernbedienung bequem an jeder ferromagnetischen Oberfläche angeheftet werden (z.B. an der Rückseite des Luftreinigers).

Wichtige Hinweise zu Batterien und deren Entsorgung

Batterien gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zur fachgerechten Entsorgung zurückzugeben. Sie können Ihre Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde abgeben oder überall dort, wo Batterien der gleichen Art verkauft werden.

• Achten Sie unbedingt auf die richtige Polarität der Batterien. Falsch eingesetzte Batterien können zur Zerstörung des Gerätes führen – Brandgefahr.
• Versuchen Sie nicht, Batterien zu öffnen oder in irgendeiner Weise zu beschädigen und werfen Sie Batterien nicht ins Feuer.
• Batterien, aus denen Flüssigkeit austritt, sind gefährlich. Berühren Sie diese nur mit geeigneten Handschuhen.
• Batterien gehören nicht in die Hände von Kindern.
• Nehmen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen.

Funktion

N: Die gewünschte Lüfterstufe ○ kann direkt angewählt werden.
O: Schaltet den Luftreiniger auf Automatikmodus ☐.
P: Schaltet den Luftreiniger Ein/Aus ①.
Q: Schaltet den Luftreiniger in den Quiet-Modus ⚙.
R: Die gewünschte Timer-Zeit Ⓛ kann direkt angewählt werden.
S: Nach Betätigen der Verriegelungstaste Ⓞ sind die Tasten am Bedienfeld des Luftreinigers gesperrt. Ein erneutes Drücken der Verriegelungstaste hebt die Sperrung auf.

Außerdem kann die Sperrung aufgehoben werden, indem der Luftreiniger vom Netz getrennt wird oder durch Drücken und gedrückt halten der Ein/Aus-Taste (A) am Gerät.

Hinweis:

Bei Betätigung der Fernbedienung leuchtet als Empfangsbestätigung die

Luftqualitätsanzeige (E) für ca. 1 Sekunde auf. Wird bei aktivierter Verriegelungsfunktion eine

Taste am Bedienfeld des Luftreinigers betätigt, leuchtet die Luftqualitätsanzeige (E) kurz rot auf.

Filterwechsel (z. B. nach Aufleuchten der Filterwechselanzeige F, siehe Seite 11)

Hinweis:

Es können nur original IDEAL-Filterpatronen (Bestellung unter www.ideal.de) verwendet werden. Die Filterpatrone kann ohne Werkzeug ausgetauscht werden.

ACHTUNG: Netzstecker ziehen!

Türe durch Drücken auf das Druckschloss entriegeln, Türknauf erscheint. Türe am Türknauf öffnen.

Halten Sie die gebrauchte Filterpatrone mit beiden Händen an den dafür vorgesehenen Griffmulden und drehen Sie sie im Gegenuhrzeigersinn.

Filterpatrone entnehmen.

Neue Filterpatrone (Schutzfolie zuvor entfernen) mit den drei Rastnasen in die dafür vorgesehenen Aussparungen einsetzen und durch drehen im Uhrzeigersinn verriegeln ▼.

Die Filterpatrone kann hierzu auf die Montagehilfen (X siehe Seite 8) aufgelegt werden.

Türe schließen und durch Drücken auf das Druckschloss verriegeln. Netzkabel zuerst am Gerät, dann an der Steckdose einstecken.

Hinweis:

Der Luftreiniger erkennt selbständig, dass eine neue IDEAL-Filterpatrone eingesetzt wurde und stellt die Filterwechselanzeige automatisch zurück.

IDEAL-Filterpatrone Best. Nr. 7320 099

App-Steuerung

Ihr Luftreiniger kann zusätzlich auch mit der "IDEALAIRPRO" - App über Ihr Smartphone / Tablet gesteuert werden (iOS / Android).

WLAN aktivieren / deaktivieren

Der Luftreiniger ist am Stromnetz angeschlossen und ausgeschaltet.

Die Quiet-Taste (D) drücken und gedrückt halten, bis die Luftqualitätsanzeige (E) blinkt → das WLAN ist aktiviert, wenn die Luftqualitätsanzeige (E) blau blinkt → das WLAN ist deaktiviert, wenn die Luftqualitätsanzeige (E) weiß blinkt.

WLAN zurücksetzen

Der Luftreiniger ist vom Stromnetz getrennt.

Quiet-Taste (D) drücken und gedrückt halten, Netzkabel einstecken und die Quiet-Taste (D) weiterhin gedrückt halten, bis die Luftqualitätsanzeige (E) pink blinkt → das WLAN ist auf Werkseinstellung zurückgesetzt.

Hinweis:

Um eine stabile WLAN-Verbindung gewährleisten zu können, sollte beim Einrichten (Verbindungsaufbau) ein Mindestabstand von 1 m zwischen Luftreiniger und Smartphone / Tablet eingehalten werden.

Reinigung und Pflege

ACHTUNG: Vor Reinigungs- und Pflegearbeiten den Netzstecker ziehen!

• Wechseln Sie die Filterpatrone sobald die Filterwechselanzeige (F, Seite 11) aufleuchtet. Die durchschnittliche Filterlebensdauer beträgt ca. 1 Jahr (je nach Lauf- und Reinigungsleistung).
• Reinigen Sie das Gehäuse des Luftreinigers mit einem mit Seifenlösung angefeuchteten, fusselfreien Tuch.
• Reinigen Sie das Bedienfeld mit einem trockenen, fusselfreien Tuch.

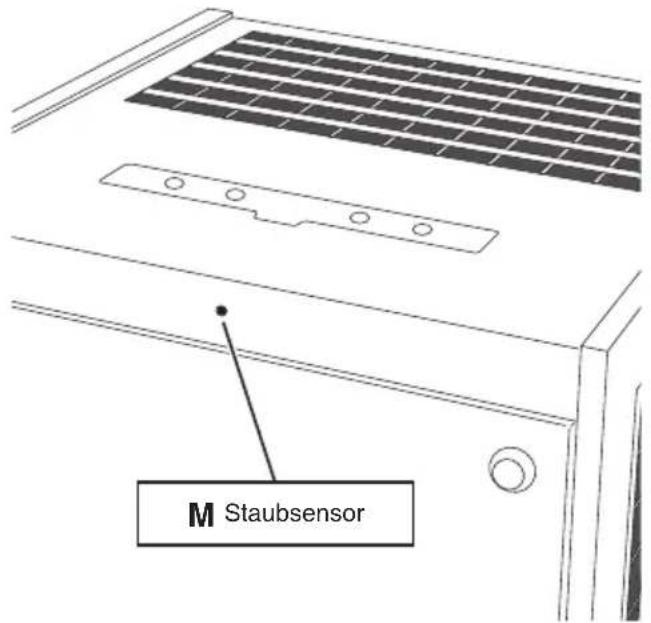

• Reinigen Sie die Öffnungen zum Luftqualitätssensor L und Staubsensor M (Seite 9) mit einem Staubsauger.
• Reinigen Sie die Lufteinlasskanäle und den Luftreinigerinnenraum mit einem Staubsauger.
• Reinigen Sie den Vorfilter der Filterpatrone mit einem Staubsauger. Entnehmen Sie dazu die Filterpatrone ("Filterwechsel" Seite 15).
• Verwenden Sie keine Lösungsmittel. Diese könnten die Gehäuseoberfläche, das Bedienfeld sowie den Luftqualitätssensor angreifen.
• Schützen Sie den Luftreiniger vor Wasser.
• Vermeiden Sie die Verwendung von silikonhaltigen Stoffen, da hierdurch der Luftqualitätssensor zerstört werden könnte.
• Vermeiden Sie es, die Wirkung des Luftqualitätssensors mit stark dosierten Gasen, oder Alkoholen zu testen, da der Luftqualitätssensor dadurch zerstört werden könnte.

Zubehör

Zubehör können Sie über Ihren Fachhändler oder unter www.ideal.de beziehen.

IDEAL-Filterpatrone Best. Nr. 7320 099

Aktivkohleeinsatz* Best. Nr. 7320 095

*nicht im Lieferumfang enthalten

Luftreiniger lässt sich nicht einschalten. Ist das Netzkabel an der Rückseite des Gerätes sicher angeschlossen?→ Stellen Sie sicher, dass das Netzkabel keine Beschädigungen aufweist.→ Überprüfen Sie beide Enden des Netzkabels. Stellen Sie sicher, dass diese eingesteckt sind und eine Strom- verbindung hergestellt ist (Seite 8).Ist eine Filterpatrone eingesetzt? Ist die Filterpatrone auch richtig eingesetzt?→ Stellen Sie sicher, dass eine original IDEAL-Filterpatrone eingesetzt ist.→ Stellen Sie sicher, dass die Filterpatrone mit allen 3 Rastnasen eingerastet und ganz verriegelt ist (Schloss-Symbol, Seite 8).
Die Tasten des Luftreinigers funktionieren nicht.Die Tasten der Fernbedienung funktionieren nicht.	Ist die Verriegelungsfunktion aktiviert?→ Deaktivieren Sie die Verriegelungs- funktion an der Fernbedienung (Funktion S, Seite 14).→ Netzkabel einmal aus- und dann wieder einstecken.Ist die Batterie der Fernbedienung nicht eingelegt? Oder leer?→ Überprüfen Sie die Batterie (3V Lithium CR2025).Ist der IR- Empfänger verschmutzt?→ Reinigen Sie den IR- Empfänger mit einem trockenen, fusselfreien Tuch.Korrekte Handhabung?→ Mit der Fernbedienung auf den Luftreiniger zeigen (Seite 12).→ Nach dem anschließen des Netzkabels oder einem Filterwechsel ist die Funktion der Fernbedienung für ca. 10 Sekunden gesperrt.
Die Anzeigen auf dem Bedienfeld des Luftreinigers bei heller Umgebung sind zu dunkel.	Ist der Tageslicht-Sensor verschmutzt?→ Reinigen Sie die entsprechende Stelle auf dem Bedienfeld (J, Seite 9)!Die Anzeigen-Intensität wird automatisch auf die Umgebung angepasst.
Die Anzeigen auf dem Bedienfeld leuchten gar nicht.	Ist der Luftreiniger eingeschaltet?→ Luftreiniger durch Betätigen der Ein/Aus-Taste (A, Seite 9) einschalten.Ist die Quiet-Funktion aktiviert?→ Deaktivieren Sie die Quiet-Funktion durch Betätigen der Quiet-Taste (D, Seite 11).
Der Automatikmodus funktioniert nicht ordnungsgemäß.	Der Luftreiniger kalibriert den Luft-qualitätssensor. Dies geschieht beim ersten Einschalten und nach Netztrennung.→ Warten Sie bis der Kalibriervorgang abgeschlossen ist (kann einige Minuten dauern)Der Luftqualitätssensor ist verschmutzt.→ Reinigen Sie die Öffnungen zum Luft-qualitätssensor L, Staubsensor M (Seite 9), die Lufteinlasskanäle und den Luftreiniger-Innenraum (wo sich die Filterpatrone befindet) mit einem Staubsauger.Der Luftqualitätssensor erkennt die Luftqualität nicht zuverlässig→ Kalibrieren Sie den Luftqualitätssensor durch kurze Netztrennung neu!
Der Luftreiniger macht laute Geräusche.	Ist die Filterpatrone stark verschmutzt?→ Reinigen Sie den Vorfilter mit einem Staubsauger.Befindet sich der Luftreiniger auf einer unebenen Oberfläche?→ Stellen Sie das Gerät auf eine ebene Oberfläche.Befindet sich der Luftreiniger in einer hohen Lüfterstufe?→ Stellen Sie an der Lüfterstufen-Taste (B, Seite 10) eine kleinere Lüfterstufe (G, Seite 10) ein.

Hilft keine der vorher genannten Problemlösungen?

→ Kontakt: Service

Netzspannung 200-240V	~50/60Hz / 100-120V~50/60Hz
Leistungsaufnahme 175W (200-240V) / 175W	(100-120V)
Geeignet für Raumgrößen 120 bis 160 m2 *
Luftdurchsatz (max.) 1500 m3/h
Abmessungen (L × B × H) 633 × 562 × 725 mm
Gewicht 51 kg
Lautstärke Turbolüfterstufe T (max.)	60 dB(A)
Lautstärke Quiet-Modus C (min.)	17,5 dB(A)

Technische Änderungen vorbehalten. * Bei einer Raumhöhe von 2,50 m

Garantiebestimmungen

IDEAL übernimmt für dieses Gerät eine Garantie ab Verkaufsdatum.

Die Garantiebestimmungen sind von unserer Landesvertretung festgelegt.

• Falls innerhalb des Garantiezeitraums ein Material oder Konstruktionsfehler auftritt, wird IDEAL nach eigenem Ermessen das Gerät reparieren, ersetzen oder den Einkaufspreis des Gerätes erstatten.
• Die Garantieleistung kann nur erfolgen, wenn ausreichende Nachweise, wie z.B. eine Kaufquittung vorgelegt werden und der Garantieanspruch innerhalb des Garantiezeitraums geltend gemacht wird.
  • Die Garantie erstreckt sich nicht auf Verschleißteile und nicht auf die regelmäßig zu erneuernden Teile.
• Die Garantie verfällt, wenn das Gerät nicht sachgemäß (entsprechend der Betriebsanleitung) aufgestellt, eingesetzt und gereinigt/gepflegt wird.
• Die Garantie verfällt, wenn das Gerät an eine nicht dem Typenschild entsprechende Stromversorgung angeschlossen wird.

Lagern

Luftreiniger vorzugsweise in der Originalverpackung an einem trockenen, nicht zu heissen Ort aufbewahren.

Ersatzteile und Zubehör

Ersatzteile können Sie über Ihren Fachhändler oder unter www.ideal.de beziehen.

Es dürfen nur Originalteile des Herstellers verwendet werden.

Reparatur

Reparaturen dürfen nur Fachkräfte oder der Kundendienst durchführen. Dies gilt auch für ein defektes Netzkabel. Durch unsachgemässe Reparaturen können erhebliche Gefahren für den Benutzer entstehen und der Garantieanspruch erlischt.

Entsorgung

Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden! Bitte geben sie dieses

Gerät an den dafür vorgesehenen Sammelstellen ab! Das Sammeln und Recyceln elektrischen und elektronischen Abfalls schont wertvolle Ressourcen!

Das Verpackungsmaterial ist wieder verwertbar. Entsorgen Sie die Verpackung umweltgerecht und führen Sie sie der Wertstoffsammlung zu.

Danke!

Das Unternehmen Krug + Priester hat folgende Zertifizierungen:

• Qualitätsmanagementsystem nach DIN EN ISO 9001:2015
- Umweltmanagementsystem nach DIN EN ISO 14001:2015
- Energiemanagementsystem nach DIN EN ISO 50001:2011

Diese Maschine ist GS-geprüft und entspricht den folgenden EG-Richtlinien:

• 2014/35/EU für elektrische Sicherheit
- 2014/30/EU für elektromagnetische Verträglichkeit.
• 2011/65/EU, 2015/863/EU RoHS. Die spezifischen technischen Daten entnehmen Sie bitte den Angaben auf dem Typenschild der Maschine.
Für die Inanspruchnahme einer Garantieleistung muss das Gerät durch das Typenschild zu identifizieren sein. Technische Änderungen vorbehalten.

EG-KONFORMITÄTSERKLÄRUNG

- Hiermit erklären wir, daß die Bauart von

GS-IDENT. Nr. UL-IDENT. Nr. IDEAL AP140 PRO Made in Germany 11732001 10732001

- folgenden einschlägigen Bestimmungen entspricht

2014/35/EU

Niederspannungsrichtlinie

2011/65/EU, 2015/863/EU

RoHS Richtlinie

2014/30/EG

EMV-Richtlinie

- Angewendete harmonisierte Normen insbesondere

IEC 61000-3-2; IEC 61000-3-3; EN 61000-3-2; EN 61000-3-3;

EN 60335-2-65; EN 60335-1;

EN ISO 13857; EN 55014-1; EN 55014-2

02.04.2020

Datum

Bevollmächtigter für technische Dokumentation

- Geschäftsführer -

Krug & Priester GmbH & Co. KG

Simon-Schweitzer-Str. 34

Krug & Priester GmbH & Co. KG

Simon-Schweitzer-Str. 34

Krug & Priester GmbH & Co. KG

Simon-Schweitzer-Str. 34

Kompabilitets direktiv

2011/65/EU, 2015/863/EU

RoHS directiva

2014/30/EG

Krug & Priester GmbH & Co. KG

Simon-Schweitzer-Str. 34

Krug & Priester GmbH & Co. KG

Simon-Schweitzer-Str. 34

Technische gegevens 136

GS-IDENT. Nr. UL-IDENT. Nr.

Krug & Priester GmbH & Co. KG

Simon-Schweitzer-Str. 34

Für Gesundheit, Vitalität und mehr Lebensqualität. Spürbar. Bei jedem Atemzug.

For fresh air.

Krug & Priester GmbH & Co. KG

Simon-Schweitzer-Str. 34
