BEDIENUNGSANLEITUNG JARO 3003 M BRENNENSTUHL
Achtung: Lesen Sie vor dem Gebrauch des Strahlers diese Gebrauchsanweisungitte aufmerksam durch und bewahren Sie sie anschliebend gut auf!
TECHNISCHE DATEN
Schutzklasse:
1
Schutzart: IP 65
Nennspannung 230 V Versionen: 220-240 V~50/60 Hz
Nennspannung 110 V Versionen: 100 - 130V 50 / 60Hz
Anschlussleitung: H07RN-F 3G1,0
Leistungsfaktor: siehe Tabelle (Seite 2)
These LED-Strahler sind für Beleuchungszwecke im Innen- und Außenbereich geeignet.

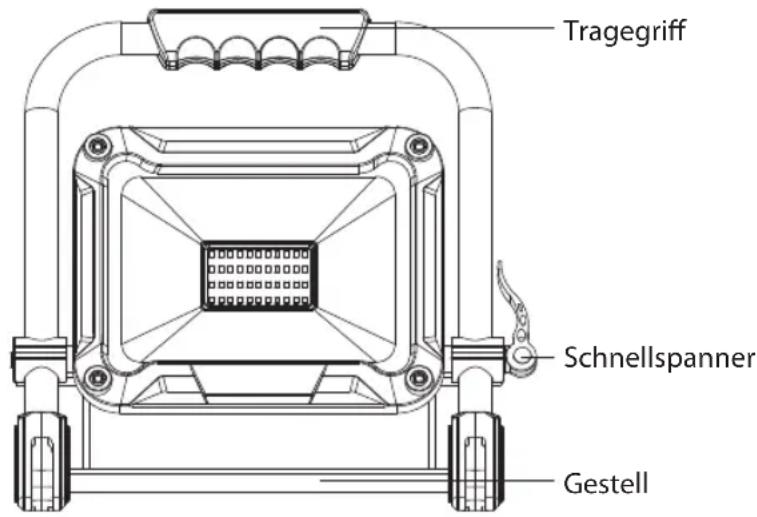

BEDIENUNG
Stellen Sie den Strahler auf eine trockene, ebene Fläche. Der Neigungswinkel des Strahlers lässt sich einstellen. Dazu den seitlichen Schnellspanner losen, den Leuchtenkopf in die gewünschte Position drehen und den Schnellspanner dann wieder festziehen.
BEDIENUNG
STATIV LED STRAHLER
Die Strahler mit der Typbezeichnung „T“ werden mit Stativ geliefert.
Achten Sie damit unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.
Stativ für Einzelstrahler 20 W: ausziehbar von 75 cm bis 160 cm
Stativ für Einzelstrahler 30/50 W: ausziehbar von 86 cm bis 152 cm
Stativ für Doppelstrahler 2 x 20 W: ausziehbar von 82 cm bis 142 cm

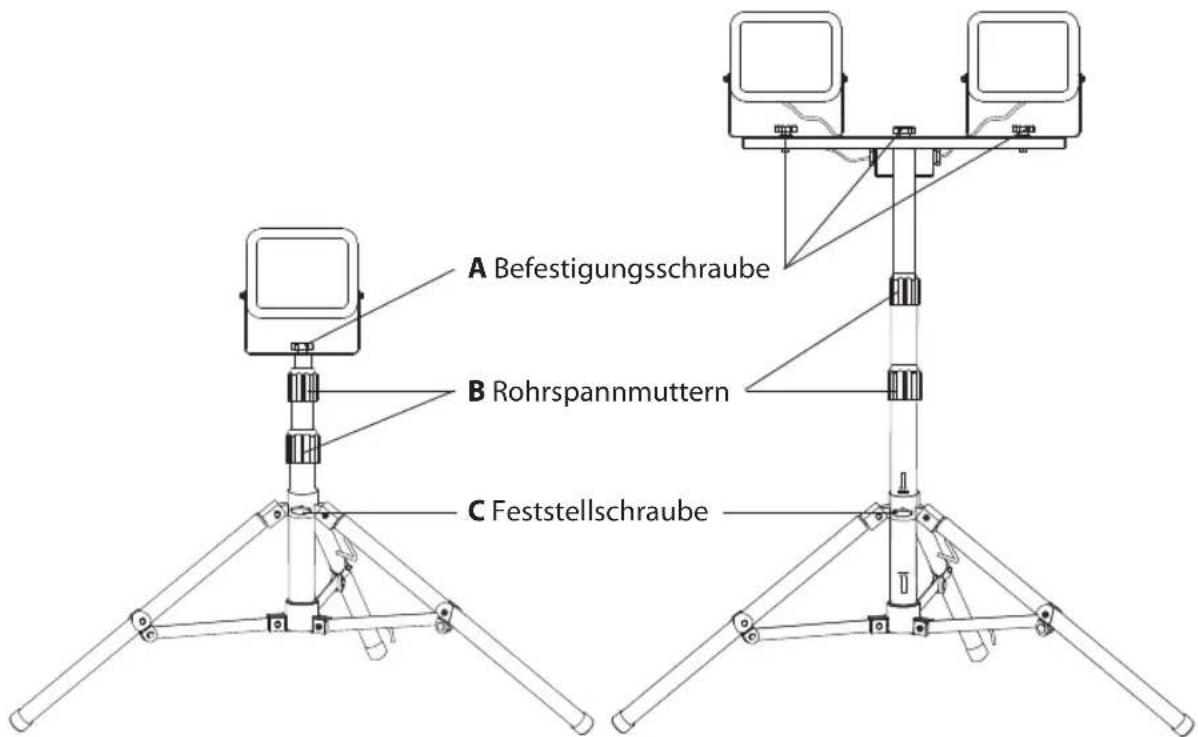

MONTAGE DES LED STRAHLERS AUF DEM STATIV
Feststellschraube (C) losen. Die Standfuße vollständig ausklappen. Anschließlich die Feststellschraube (C) wieder anziehen.

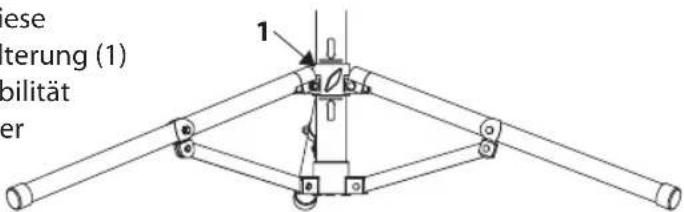

Auf dem Rohr befinden sich zwei Pfeile. Diese markieren den Bereich, wo sich die Fußhalterung (1) befinden muss, um eine ausreichende Stätigkeit des Stativs sicherzustellen. Stellen Sie daher sicher, dass sich die Fußhalterung (1) im Bereich zwischen den Pfeilen befindet.
Den LED-Strahler mit Hilfe der Befestigungsschraube (A) am mittleren Loch des Befestigungsbügels auf dem Stativ befestigen.
Um die Stativhöhe zu ändern, lösen Sie die Rohrspannmutter (B). Das Stativ bis zur gewünschten Höhe ausziehen und die Rohrspannmuttern (B) wieder anziehen.
SICHERHEITSHINWEISE
-
Überprüfen Sie vor jedem Gebrauch den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen. Benutzen Sie ihren Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vorsicht! Ein beschädigter Strahler oder eine beschädigte Netzanschlussleitung bei Lebensgefahr durch elektrischen Schlag!
-
Die äußere flexible Leitung dieser Leuche kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuche verschrottet werden.
2.1. Gültig für Artikel JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. - Der Strahler muss ordnungsgemäß geerdet werden.
- Der Strahlerarf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!
- LED-Strahler sind extrem hell.itte niemals direkt in das Licht schauen.
- Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original Brennenstuhl Schutzabdeckung ersetzt werden.
- Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat.
Achten Sie darauf, dass das Kabel nicht gequetscht oder anderweitig beschädigt wird. - Halten Sie Kinder von dem Strahler fern. Kinder konnen die Gefahr durch den elektrischen Strom nicht einschätzen.
WARTUNG
Die Lichtquelle dieser Leuche ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuche zu ersetzen.
REINIGUNG
Verwenden Sie keine Lösungsmittel, atzende Reinigungsmittel oder ähnlich. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.
ENTSORGUNG
Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei ihrer Gemeinde-oder Stadtverwaltung.
KONFORMITÄTSERKLÄRUNG
Die Konformitätserklung ist beim Hersteller hinterlegt.
Adressen
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Operating Instructions Mobile LED Light / Tripod LED Light
JARO
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3-D-72074 Tubinga
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Bruksanvisning
MobilLED-strålkastare/
LED-strålkastare med stativ
JARO
Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3-D-72074 Tübingen
www.brennenstuhl.com
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Návod k obssluze
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
Hugo Brennenstuhl GmbH & Co. KG
SeestraBe 1-3-D-72074 Tubingen
H. Brennenstuhl S.A.S.
www.brennenstuhl.com
GR OdeltaXpnoKivntoc npofoaç LED / Ppofoaac oε tpiioso LED
JARO
Ppoooyn: Napakaaloue diaaote e npooyn piv ano tn xpno ton Tou npofoea tic napouoe c odnyiec xponc kai otn ouvexia pfuaTe tic!
TEXNIKEI NPOADIAPAE
Katnyopia npoostaoia: I
Pooostoaia:IP65
Ovoaotikn taon 230 V Ekdoeic: 220-240 V~50/60 Hz
Ovoaotikn taon 110 V Ekdoeic: 100-130 V~50/60 Hz
Kaωδio σύνδεοης: H07RN-F 3G1,0
UvTeAeOtnc Ioxuoc: nivaka (oEla 2)
Autoi oI npoBoaic LED eivai kataaanloi yia 0e EOwTePIKouc K EwTePIKouc Xwpouc.

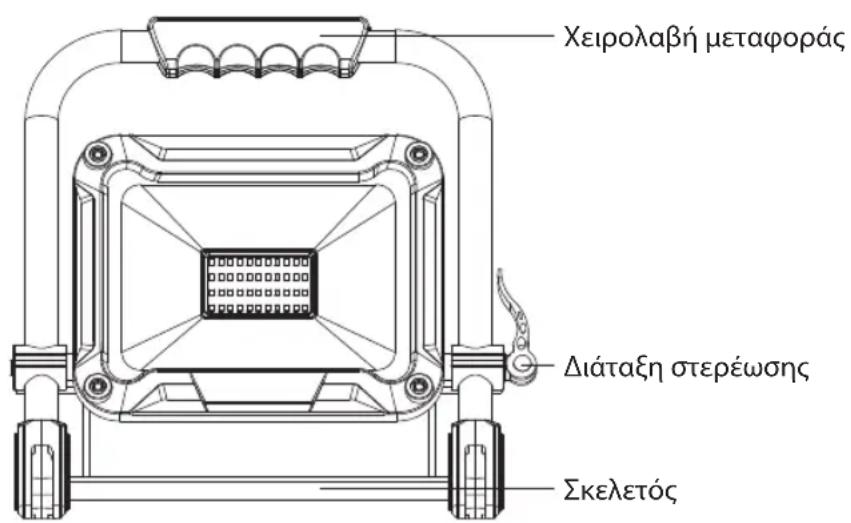

XEPII\SMO
