BEDIENUNGSANLEITUNG 512 Testo

Bedienungsanleitung de

Instruction manual en

Mode d'emploi fr

Inhalt

Allgemeine Hinweise 2

1. Sicherheitshinweise 3
2. Bestimmungsgemäß Verwendung 4
3. Produktbeschreibung 5

3.1 Anzeige- und Bedienelemente 5
3.2 Schnittstellen 6
3.3 Spannungsversorgung 6

1. Inbetriebnahme 7
2. Bedienung.. 8

5.1 Druckschläuche, Staurohr anschlieBen.. 8
5.2 Gerat ein-/ausschalten 9
5.3 Displaybeleuchtung ein-/ausschalten 9
5.4 Einstellungen vornehmen 9

6.Messen 14

7.Wartung und Pflege. 16
8. Fragen und Antwerten 17
9. Technische Daten 18
10.Zubehor / Ersatzteile 19

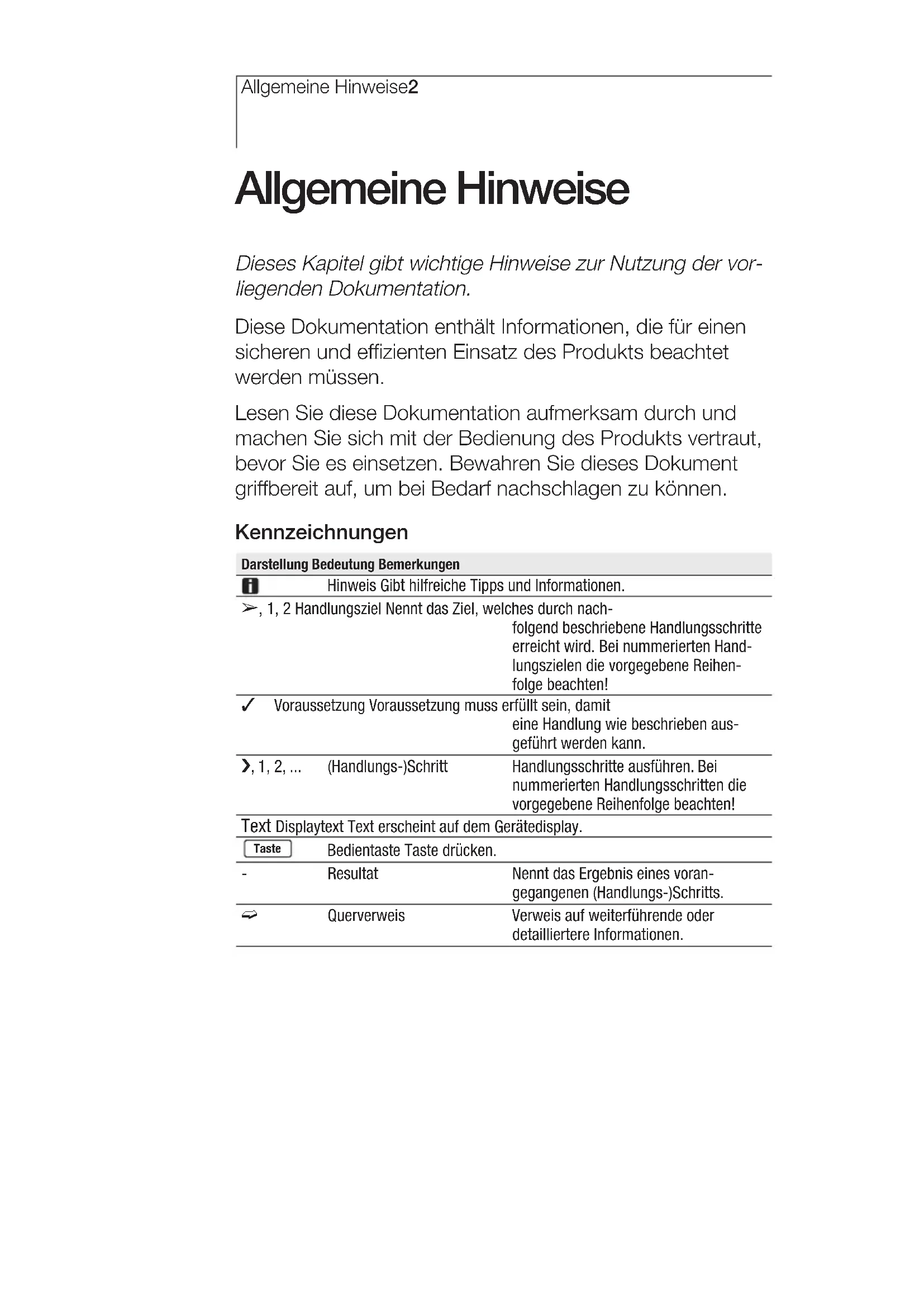

Allgemeine Hinweise

Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vorliegenden Dokumentation.

These Dokumentation enthalt Informationen, die für einen sicheren und effizienten Einsatz des Produkts beachtet werden müssen.

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie diesen Dokument griffbereit auf, um bei Bedarf nachschlagen zu konnen.

Kennzeichnungen

Darstellung Bedeutung Bemerkungen
Hinweis Gibt hilfreiche Tipps und Informationen.
>, 1, 2 Handlungsziel Nennt das Ziel, welche durch nachfolgenden Beschriebene Handlungsschritte erreicht wird. Bei nummerierten Hand-lungszielen die vorgegebene Reihen-folge beachten!
✓ Voraussetzung Voraussetzung muss erfüllt sein, damit eine Handlung wie beschrieben aus-geführt werden kann.
>, 1, 2,... (Handlungs-)Schritt	Handlungsschritte ausführten. Bei nummerierten Handlungsschritten die vorgegebene Reihenfolge beachten!
Text Displaytext Text erscheint auf dem Gerätedisplay.
Taste	Bedientaste Tastes drücken.
-	Resultat	Nennt das Ergebnis eines voran- gegangenen (Handlungs-)Schritts.
←	Querverweis	Verweis auf weiterführung oder detailiertere Informationen.

1. Sicherheitshinweise

中

Dieses Kapitel nennt allgemeine Regel, die für einen sicheren Umgang mit dem Produkt unbedingt beachtet werden müssen.

Personenschäden/Sachschäden vermeiden

Mit dem Messgerät und Fuhlern nicht an oder in der Nähe von spannungsführenden Teilen messen.
Das Messgerät/Fuhler nie zusammen mit Lösungsmitteln lagern, keine Trockenmittel verwenden.

Produktssicherheit/Gewährleistungsansprüche wahren

Das Messgerät nur innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben.
Das Messgerät nur sich- und bestimmungsgemäß verwenden. Keine Gewalt anwenden.

Handgriffe und Zuleitungen nicht Temperaturen über 70^ aussetzen, wenn diese nicht ausdrücklich für höhere Temperaturen zugelassen sind.
Temperaturangaben auf Sonden/Fuhlern beziehen sich nur auf den Messbereich der Sensorik.
Das Messgerät nur öffnen, wenn dies zu Wartungs- oder Instandhaltungszwecken ausdrücklich in der Dokumentation beschreiben ist. Nur Wartungs- und Instandsetzungsarbeiten durchfuhren, die in der Dokumentation beschreiben sind. Dabei die vorgegebenen Handlungsschritte einhalten. Aus Sicherheitsgründen nur Original-Ersatzteile von Testo verwenden.

Fachgerecht entsorgen

Defekte Akkus/leere Batterien an den dafür vorgensehen Sammelstellen abgeben.

Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung.

2. Bestimmungsgemäß Verwendung

Dieses Kapitel nennt die Anwendungsbereiche, für die das Produkt bestimmt ist.

Setzen Sie das Produkt nur für die Bereiche ein, für die es konzipiert wurde. Im Zweifelsfallitte bei Testo nachfragen.

Das testo 512 ist ein kompaktes Digital-Manometer mit Temperaturkompensation zur Messung des positiven und negativen Überdrucks und des Differenzdrucks von nicht aggressiven Gasen. Mit den Versionen 2hPa, 20hPa und 200hPa kann über ein Staurohr auch die Strömungsgeschwindigkeit gemessen werden.

Das Produkt wurde für folgende Aufgaben/Bereiche konzipiert:

• Messung an Heizungs-, Luftungs- und Klimaanlagen
  Kundendienst und Wartungsarbeiten

In folgenden Bereichen darf das Produkt nicht eingesetzt werden:

In explosionsgefahrdeten Bereichen
- Für diagnostische Messungen im medizinischen Bereich

3. Produktbeschreibung

Dieses Kapitel gibt eine Übersicht über die Komponenten des Produkts und deren Funktionen.

3.1 Anzeige- und Bedienelemente

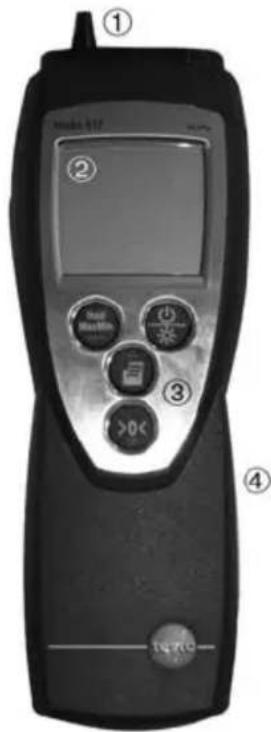

Übersicht

① Infrarot-Schnittstelle, Druckanschlussnippel (4/6mm):

(+) positiver Uberdruck
(-) negativer Überdruck

② Display
③ Bedientasten
④ Batteriefach (Rückseite)

Tastenfunktionen

Taste Funktionen
6	Gerät einschalten; Gerät ausschalten (gedrückt halten)
7	Displaybeleuchtung ein-/ausschalten
Hold / Max / Min	Messwert halten, Maximal-/Minimal-wert anzeigen
←↓	Konfigurationsmodus öffnen/verlassen (gedrückt halten); Im Konfigurationsmodus: Eingabe bestätigten
△	Im Konfigurationsmodus: Wert erhöhen, Option wahren
	Im Konfigurationsmodus: Wert verringn, Option wahren
	Datum drucken
>0<	Nullpunktabgleich durchführung

1. Produktbeschreibung6

Wichtige Displayanzeigen

Anzeige Bedeutung

Batteriekapazität (rechts unter im Display): · Im Batteriesymbol leuchten 4 Segmente: Batterie des Geräts ist voll · Im Batteriesymbol leuchten keine Segmente: Batterie des Geräts ist fast leer

Druckfunktion: Messwerte werden an den Drucker gesendet

3.2 Schnittstellen

Infrarot-Schnittstelle

Über die Infrarot-Schnittstelle an der Kopfseite des Geräts können Messdaten an einen Testo-Protokolldrucker gesendet werden.

Druckanschlussnippel

Über die Druckanschlussnippel an der Kopfsite des Geräts konnen Druckschläuche angeschlossen werden.

3.3 Spannungsvorsorgung

Die Spannungsvorsorgung erfolgt über eine 9V Block-batterie (im Lieferumfang) bzw. -akku. Ein Netzbetrieb und das Laden eines Akkus im Gerät sind nicht möglich.

4. Inbetriebnahme

Dieses Kapitel beschreiben die Handlungsschritte, die zur Inbetriebnahme des Produkts erforderlich sind.

Display-Schutzfolie entfernen:

Schutzfolie vorsichtig abziehen.

Batterie/Akku eoinlegen:

1 Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schiben und abnehmer.
2 Batterie/Akku (9V-Block) einlagen. Polung beachten!
3 Batteriefach schließen: Batteriefachdeckel aufsetzen und gegen die Pfeilrichtung schieren.

• Das Gerät schaltet sich ein.

5. Bedienung

Dieses Kapitel beschreibt die Handlungsschritte, die beim Einsatz des Produkts früig ausgeführt werden müssen.

5.1 Druckschläuche, Staurohr anschließen

Druckschläuche aanschlieBen:

Druckschläuche (4 oder 6mm) vorzeichenrichtig auf die Druckanschlussnippel aufstecken:

positive Überdruckmessung (+)
- negative Überdruckmessung (-)
- Differenzdruckmessung (+ -)

Staurohr anschließen (nur Versionen 2hPa, 20hPa und 200hPa):

1 Druckschläuche (4 oder 6mm) vorzeichenrichtig auf die Druckanschlussnippel aufstecken.
2 Druckschläuche auf die Anschlussenden des Staurohrs aufstecken:

5.2 Gerät ein-/ausschalten

告

Geräteinschalten:

cbucken.

• Ein Segmenttest wird durchgeführt: Die Messwert-Anzeige-Segmente leuchten kurz auf (2x 8888).

• Die Messansicht wird geöffnet: Der aktuelle Messwert wird angezeigt.

Gerat ausschalten:

Grückhalten (ca. 2s) bis die Display-Anzeige erlischt.

5.3 Displaybeleuchting ein-/ausschalten

Displaybeleuchtung ein-/ausschalten:

Das Gerät ist eingeschaltet.

drucken.

5.4 Einstellungen vornehmen

1 Konfigurationsmodus öffnen:

• Das Gerät ist eingeschaltet und befindet sich in der Messansicht. Hold, Max oder Min sind nicht aktiviert.

  gedrückt halten (ca. 2s) bis die Anzeige im Display wechselt.

• Das Gerät befindet sich nun im Konfigurationsmodus.

Mit kann zur ersten Funktion gewechselt werden.

Der Konfigurationsmodus kann jederzeit verlassen werden. Dazu gebrückt halten (ca. 2s) bis das Gerät zur Messansicht gewechselt hat. Bereits durchgeführte Änderungen im Konfigurationsmodus werden darauf gespeichert.

2 Druck-Einheit einstellen:

✓ Der Konfigurationsmodus ist geöffnet, die eingestellte Einheit blinkt.
Mit die gewünschte Einheit einstellen und mit bestätigten.

3 MessgroBe fur untere Messwertzeile einstellen:

In der unteren Messwertzeile konnen die Messgroßen Temperatur (internet Temperatursensor) oder Strömung (nur Versionen 2hPa, 20hPa und 200hPa) angezeigt werden. Ist keine der beiden Messgroßen aktiviert wird in der unteren Messwertzeile keine Messgroße angezeigt.

Der Konfigurationsmodus ist geöffnet, ^ COF leuchtet.

1 Mit die gewüinschte Option wahlen und mit bestätigten:

• On: Der Temperaturmesswert wird in der unteren Messwertzeile angezeigt, Ausnahme: Die Anzeige des Strömungsmesswerts ist aktiviert (nur Versionen 2hPa, 20hPa und 200hPa).
• OFF: Der Temperaturmesswert wird nicht in der unteren Messwertzeile angezeigt.

OFF wurde gewählt, Version 2000hPa:

Weiter mit Handlungsfiel 4 DAMPFUNG EINSTELLEN.

OFF wurde gewählt, Versionen 2hPa, 20hPa und 200hPa:

• m/s und fpmx100 leuchten.
  Weiter mit Schritt 3.

Onwudefgewahlt:
- Die eingestelle Temperatureinheit blinkt.

2 Mit die gewünschte Einheit einstellen und mit bestätigten.

Version 2000hPa:

Weiter mit Handlungsziel 4 DAMPFUNG EINSTELLEN.

Versionen 2hPa, 20hPa und 200hPa:

• m/s und fpmx100 leuchten.

3 Mit die gewünschte Option wahlen und mit

bestätigen:

• On: Der Strömungsmesswert wird in der unteren Messwertzeile angezeigt.
• OFF: Der Strömungsmessert wird nicht in der unteren Messwertzeile angezeigt.

OFF wurde gewählt:

Weiter mit Handlungziel 4 DAMPFUNG EINSTELLEN.

Onwudefgewahlt:

• Die eingestellte Strömungseinheit blinkt.

4 Mit die gewinische Einheit einstellen und mit bestätigen.

• Die eingestellte Luftdichte und die dazugehörige Einheit wird angezeigt.

Die Eingabe der Luftdichte wird zur korrekten Berechnung der Strömung bestehtigt.

5 Mit den Wert einstellen und mit bestätigten.

• Der eingestellte Staurohrfaktor (Pitotfaktor) wird angezeigt, Pitot factor leuchtet.

Der Staurohrfaktor ist abhängig vom verwendenten Staurohr.

6 Mit den Wert einstellen und mit bestätigten.

4 Dämpfung einstellen:

Bei aktivierter Dämpfung wird ein gleitender Mittelwert im Display angezeigt, der über eine einstellbare Anzahl von Messwerten gebildet wird:

• 1 = Dämpfung deaktiviert, aktueller Messwert wird angezeigt.
• 20 = maximale Dämpfung, Mittelwertbildung über die letzten 20 Messwerte.

Der Konfigurationsmodus ist geöffnet, Damping leuchtet.

Mit den Wert einstellen und mit bestätigten.

5 Max.-/Min.- Druckfunktion einstellen:

Der Konfigurationsmodus ist geöffnet. MaxMin leuchtet.
Mit die gewünschte Option wahlen und mit bestätigten:

• On: Maximal- und Minimalwerte der Messgroßen Druck und Strömung (nur Versionen 2hPa, 20hPa und 200hPa) werden beim Drucken von aktuellen oder festgehaltenen Messwerten mit ausgedruckt.
• OFF: Maximal- und Minimalwerte der Messgroßen Druck und Strömung (nur Versionen 2hPa, 20hPa und 200hPa) werden beim Drucken von aktuellen oder festgehaltenen Messwerten nicht mit ausgedrucht.
• und die eingestellte Temperatureinheit leuchten.

6 Temperatur- Druckfunktion einstellen:

Der Konfigurationsmodus ist geöffnet und die eingestellte Temperatureinheit leuchten.

Mit die gewünschte Option wahlen und mit bestätigten:

• On: Der Temperaturmesswert wird beim Drucken von aktuellen oder festgehaltenen Messwerten mit ausgedruckt.
• OFF: Der Temperaturmesswert wird beim Drucken von aktuellen oder festgehaltenen Messwerten nicht mit ausgedruckt.

7 Auto Off einstellen:

Der Konfigurationsmodus ist geöffnet, AutoOff leuchtet.

Mit / die gewünschte Option wahlen und mit bestätigen:

• On: Das Messgerät schaltet sich nach 10min ohne Tastenbetätigung automatisch aus. Ausnahme: Im Display wird ein festgehaltener Messwert angezeigt (Hold leuchtet).

• OFF: Das Messgerät schaltet nicht selbständig aus.

8 Datum/Uhrzeit einstellen:

Der Konfigurationsmodus ist geöffnet, Year leuchtet.

1 Mit das aktuelle Jahr einstellen und mit bestätigten.

2 Mit die weiteren Werte für Monat (Month), Tag (Day) und die Uhrzeit (Time) einstellen und jeweils mit bestätigten.

9 Reset durchfuhren:

Der Konfigurationsmodus ist geöffnet, RESET leuchtet.
Mit die gewünschte Option wahlen und mit bestätigten:

• no: Keinen Reset durchführten.

• Yes : Einen Reset durchführren. Dabei wird das Gerät auf die Werkseinstellungen zurückgesetzt. Die Einstellung von Datum/Uhrzeit wird nicht zurückgesetzt.

• Das Gerät wechselt darüber zur Messansicht.

6. Messen

Dieses Kapitel beschreibt die Handlungsschritte, die zur Durchführung von Messungen mit dem Produkt erforderlich sind.

Messung durchfuhren:

• Das Gerät ist eingeschaltet und befindet sich in der Messansicht.
  1 Messgerät in der Lage positionieren, in der die Messung durchgeführt werden soll (Gebrauchslage).
  Durch eine Lageveränderung des Messgeräts konnen die Messwerte verfüllscht werden. Die Lage des Messgerätsarf nach dem Nullpunktabgleich nicht mehr geändert werden. Führn Sie vor jeder Messaging einen Nullpunktabgleich durch um Lagefehler und eine Langzeitdrift des Nullpunkts zu kompensieren. Ein Nullpunktabgleich ist nur im Bereich von 0...25% des Messbereichs möglich.
  2 Mit geöffneten Druckanschlüssen einen Nullpunkt-abgleich durchführren: [strucken.
  3 Druckschläuche an das Drucksystem anschließen bzw. Staurohr positionieren und Messwerte ablesen.

Messwert halten, Maximal-/Minimalwert anzeigen:

Der aktuelle Druck-/Strömungs-Messwert kann festgehalten werden. Die Maximal- und Minimalwerte der Messgroßen Druck und Strömung (seit dem letzten Einsatz des Geräts) können angezeigt werden.

armals drucken, bis der gewünschte Wert angezeigt wird.

• Es wird rollierend angezeigt:

• Hold: festgehaltener Messwert
  Max: Maximalwert
  ·Min: Minimalwert

• Aktueller Messwert

Maximal-/Minimalwerte zusücksetzen:

Die Maximal-/Minimalwerte aller Kanäle können auf den aktuellen Messwert zurückgesetzt werden.

1 Hold/Max/Min mehrmals drucken, bis Max oder Min leuchtet.
2 goechnacht halten (ca. 2s).

• Alle Maximal- bzw. Minimalwerte werden auf den aktuellen Messwert zurückgesetzt.

Messwerte drucken:

Ein Testo-Protokolldrucker ist erforderlich (Zubehör).

Bei eingeschalteter Max.-/Min.-Druckfunktion werden geben dem aktuellen Messwert bzw. dem festgehaltenen Messwert auch die Minimal- und Maximalwerte der Messgroßen Druck und Strömung (nur Versionen 2hPa, 20hPa und 200hPa) ausgedrucht.

Siehe Kapitel Estellungen VORNEHMEN.

Drucken.

7. Wartung und Pflege

Dieses Kapitel beschreibt die Handlungsschritte, die zur Erhaltung der Funktionsfähigkeit und zur Veränderung der Lebensdauer des Produkts beitragen.

Gehäuse rreinigen:

Das Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifenlauge) reinigen. Keine scharfen Reinigungsa- oder Lösungsmittel verwenden!

Batterie/Akku wwechseln:

Das Gerät ist ausgeschaltet.

1 Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmer.
2 Verbrauchte Batterie/leeren Akku Herausnahmen und neue Batterie/neuen Akku (9V-Block) einlagen. Polung beachten!
3 Batteriefach schließen: Batteriefachdeckel aufsetzen und gegen die Pfeilrichtung schieren.

Durch Unterbrechung der Stromversorgung konnen Geräteinstellungen verloren gehen.

4 Geräteinstellungen prüfen.

siehe 5.4 EINSTELLUNGEN VORNEHMIEN.

8. Fragen und Antwerten

告

Dieses Kapitel gibt Antwerten auf früiggestellte Fragen.

Frage Mögliche Ursachen Mögliche Lösung

leuchtet (rechts unter・Batterie des Gerats ist・Batterie des Gerats im Display). fast leer. wechseln.

Gerät schaltet sich・ Funktion Auto Off・ Funktion ausschalten selbstständig aus. ist eingeschaltet. Restkapazität der・ Batterie wechseln Batterie ist zu gering.

Anzeige: uuuuu・Zulässiger Messbereich・Zulässigen Messwurde untersritten. bereich einhalten.

Anzeige: 00000・Zulässiger Messbereich・Zulässigen Messwurde übersritten. bereich einhalten.

Falls wir ihre Frage nicht beantwarten konnten: Wenden Sie sichitte an ihren Handler oder den Testo-Kundendienst. Kontaktdaten finden Sie im Garantieheft oder im Internet unter www.testo.com.

9. Technische Daten

Eigenschaft Werte
Alle Versionen:
Messgroßen Druck (hPa, kPa, psi, inH 2O, mmHg, inHg, mmH2O, nur Versionen 2hPa, 20hPa und 200hPa: Pa) Temperatur (°C, °F) Nur Versionen 2hPa, 20hPa, 200hPa: Strömung (m/s, fpmx100)
Messbereich Temperatur 0...+60°C/32...+140°F Auflösung Temperatur 0.1°C, 0.1°F
Betriebstemperatur 0...+60°C / 32...+140°F Lagertemperatur -10...+70°C / 14...+158°F
Genaigung Druck 0,5% vom Endwert ±1 Digit (22°C/71.6°F) Genaigung Temperatur ±3°C / 5,4°F ±1 Digit Messmedium Nicht aggressive Gase
Messrate 2/s
Stromversorgung 1x 9V Blockbatterie/-akku Standzeit ca. 120h (Displaybeleuchtung aus)
Schutzart mit TopSafe (Zubehör) und angeschlossenen Druckschläuchen: IP65
EG-Richtlinie	89/336/EWG
Garantie	2 Jahre
Version 2hPa:
Messbereich Druck	0...+2hPa
Auflösung Druck	0.001hPa
Überlast Druck	±10hPa
Messbereich Strömung	2...17.5m/s, 3.95...34.45fpm
Auflösung Strömung	0.1m/s, 0.1fpmx100
Version 20hPa:
Messbereich Druck	0...+20hPa
Auflösung Druck	0.01hPa
Überlast Druck	±200hPa
Messbereich Strömung	5...55m/s, 9.85...108.3fpm
Auflösung Strömung	0.1m/s, 0.1fpmx100
Version 200hPa:
Messbereich Druck	0...+200hPa
Auflösung Druck	0.1hPa
Überlast Druck	±2000hPa
Messbereich Strömung	10...100m/s, 19.7...196.9fpm
Auflösung Strömung	0.1m/s, 0.1fpmx100
Version 2000hPa:
Messbereich Druck	0...+2000hPa
Auflösung Druck	1hPa
Überlast Druck	±4000hPa

10. Zubehör/Ersatzteile

告

Bezeichnung Antikel-Nr.

Anschlusssschlauch, Silikon, 5m, bis 700hPa 0554 0440

Staurohr, 350mm 0635 2145

Schlauchanschluss-Set inkl. Silikonschlauth 0554 0315

TopSafe testo 512, schützt vor Stöß und Schmutz 0516 0221

Testo Protokoll-Drucker mit IRDA- und Infrarot-Schnittstelle,1 Rolle Thermopapier und 4 Mignon-Batterien 0554 0547

Eine vollständige Seite aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com

Notizen20

Bedienungsanleitung de Instruction manual en Mode d'emploi fr

Contents

General notes 22

Bedienungsanleitung de

Instruction manual en

Mode d'emploi fr

Sommaire

Recommendations generales 42

Postfach 1140, 79849 Lenzkirch

Testo-Straße 1, 79853 Lenzkirch

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: http://www.testo.com
