Produkttyp	Kombi-Gas-Tischgrill
Marke	Bartscher
Modell	TB1470R
Produktcode	1062503
Material	Edelstahl
Anzahl der Brenner	4
Gesamtleistung	14,7 kW
Energieversorgung	Flüssiggas (LPG) – Butan/Propan
Erforderlicher Gasdruck	50 mbar (Regler im Lieferumfang)
Abmessungen (B x T x H)	850 x 555 x 270 mm
Gewicht	23,0 kg
Zündsystem	Piezo-Zündung
Im Lieferumfang enthaltene Zubehörteile	Grillrost, Flammendeckel, Fettauffangschale, elastisches Netzkabel, Schutzhülle, Druckregler
Kochfläche	Grillwanne (optional) oder Grillrost
Verwendung	Nur für den Außenbereich
Reinigung	Nach jedem Gebrauch mit warmem Wasser und mildem Reinigungsmittel reinigen; nicht eintauchen oder mit Hochdruckreiniger besprühen
Wartung	Alle 6 Monate Überprüfung durch einen Fachmann
Sicherheit	Heiße Oberflächen, Verbrennungsgefahr; nicht unbeaufsichtigt lassen; von brennbaren Materialien fernhalten
Ersatzteile und Reparierbarkeit	Eingriffe nur durch einen Gasinstallateur; nur Originalteile verwenden

Häufig gestellte Fragen - TB1470R BARTSCHER

Wie zünde ich den Grill TB1470R an?

Drehen Sie den Gashahn auf Position „0“, drücken Sie ihn dann hinein und gleichzeitig den roten Piezo-Zündknopf. Halten Sie den Knopf etwa 12 Sekunden gedrückt, um die Flamme zu stabilisieren. Wenn die Flamme erlischt, warten Sie 2 Minuten, bevor Sie es erneut versuchen.

Welche Gasart wird für den TB1470R verwendet?

Das Gerät arbeitet ausschließlich mit Flüssiggas (LPG): Butan oder Propan, bei einem Druck von 50 mbar. Verwenden Sie nur den mitgelieferten Regler.

Kann ich die Grillwanne und den Grillrost gleichzeitig verwenden?

Nein, niemals gleichzeitig die Grillwanne und den Grillrost verwenden. Wenn Sie die Grillwanne verwenden, entfernen Sie den Grillrost, den Flammendeckel und die Fettauffangschale.

Wie reinige ich den Grill nach dem Gebrauch?

Nach dem Abkühlen waschen Sie die Grillwanne oder den Grillrost, den Flammendeckel und die Fettauffangschale mit einem handelsüblichen Reinigungsmittel. Reinigen Sie das Gehäuse mit warmem Wasser und einem milden Reinigungsmittel. Sorgfältig trocknen und die Pfanne mit Speiseöl einreiben.

Kann der TB1470R im Innenbereich verwendet werden?

Nein, das Gerät ist nur für den Außenbereich konzipiert. Sorgen Sie für ausreichende Belüftung.

Was tun bei Gasgeruch?

Schließen Sie sofort das äußere Absperrventil. Zünden Sie keine Flamme an und betätigen Sie keine elektrischen Schalter. Lüften Sie den Bereich und lassen Sie die Anlage von einem Fachmann überprüfen.

Wie führe ich einen Dichtheitstest durch?

Tragen Sie eine Seifenlösung auf alle Gasanschlüsse auf. Öffnen Sie die Gaszufuhr. Wenn Blasen entstehen, liegt ein Leck vor. Verwenden Sie niemals eine offene Flamme für den Test.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie einen Abstand von mindestens 20 cm zu Wänden oder brennbaren Gegenständen an den Seiten und hinten ein. Stellen Sie das Gerät auf eine stabile, trockene und hitzebeständige Oberfläche.

Kann ich die Brenner selbst austauschen?

Der Austausch der Brenner muss von einem zugelassenen Gasinstallateur durchgeführt werden. Sie können die Klemmrohre lösen, um an die Brenner zu gelangen, aber der Austausch sollte nur von einem Fachmann vorgenommen werden.

Wie schalte ich den Grill sicher aus?

Drehen Sie alle Gashähne nach rechts bis zur Stopp-Position. Wenn das Gerät längere Zeit nicht benutzt wird, schließen Sie auch das äußere Gasventil.

BEDIENUNGSANLEITUNG TB1470R BARTSCHER

Gas-Kombi-Tischbräter

Seite 1 bis 20

D/A/CH

Mode d'emploi

1.1 Symbolerklarung 2
1.2 Sicherheitshinweise 3
1.3 Bestimmungsgemäß Verwendung 5

2. Allgemeines 6

2.1 Haftung und Gewährleistung 6
2.2 Urheberschutz 6
2.3 Konformitätserklung 6

3. Transport, Verpackung und Lagerung 7

3.1 Transportinspektion 7
3.2 Verpackung 7
3.3 Lagerung 7

4. Technische Daten 8

5. Installation und Bedienung 14

5.1 Montage und Aufstellung 14
5.2 Gasanschluss 17
5.3 Bedienung 17

6. Reinigung und Wartung 20

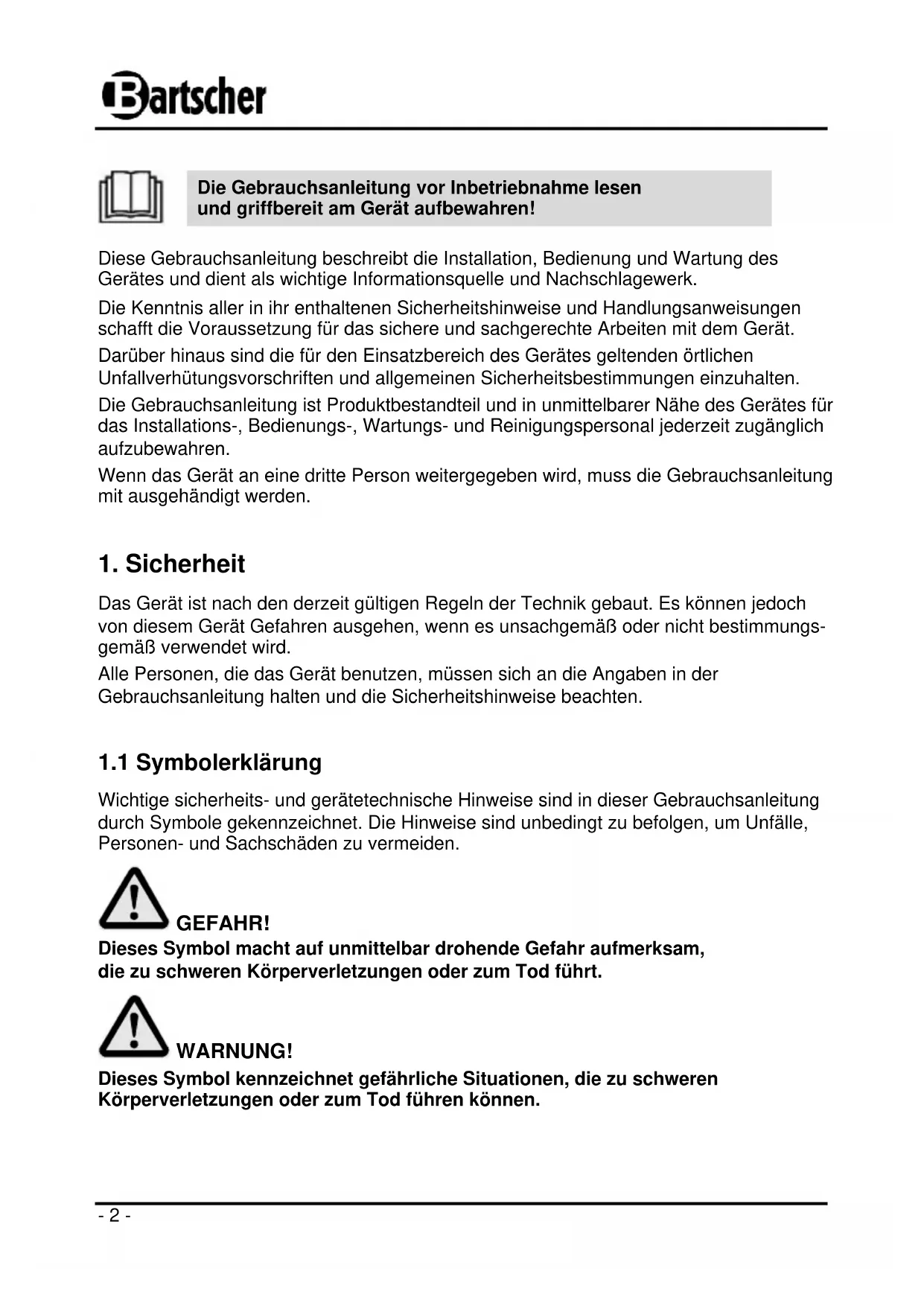

Die Gebrauchsanleitung vor Inbetriebnahmelesen und griffbereit am Gerät aufbewahren!

These Gebrauchsanleitung beschreiben die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagework.

Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät.

Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

Die Gebrauchsanleitung ist Produktbestandteil und in unmittelbarer Höhe des Gerätes für das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich aufzubewahren.

Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Gebrauchsanleitung mit ausgehändigt werden.

1. Sicherheit

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es konnen jeder von thisem Gerät Gefahren ausgegeben, wenn es unsachgemäß oder nicht bestimmungs-gemäß verwendet wird.

Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in der Gebrauchsanleitung halten und die Sicherheitshinweise beachten.

1.1 Symbolerklarung

Wichtige Sicherheits- und gerätechnische Hinweise sind in dieser Gebrauchsanleitung durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschem zu vermeiden.

GEFAHR!

Dieses Symbol macht auf unmittelbar drohende Gefahr aufmerksam, die zu schweren Körperverletzungen oder zum Tod führt.

WARNING!

Dieses Symbol kennzeichnet gefährliche Situationen, die zu schweren Körperverletzungen oder zum Tod führen können.

HEISSE OBERFLÄCHE!

Dieses Symbol macht auf die Höhe Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr!

VORSICHT!

Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können.

HINWEIS!

Dieses Symbol hebts Tipps und Informationen hervor, die fur eine effiziente und störungsfrei Bedienung des Gerätes zu beachten sind.

1.2 Sicherheitshinweise

• Dieses Gerät ist nicht bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für die Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen oder these in Betriebnehmen.
• Lassen Sie das Gerät während des Betriebes niemals unbeaufsichtigt.
  Das Gerätarf nur in technisch einwandfreiem und betriebssicherem Zustand betreiben werden.
• Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. Erstickungsgefahr!

Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatz- und Zubehörteilen ausgeführrt werden. Versuchen Sie niemals, selbst an dem Gerät Reparaturen durchzuführen!
- Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese konnten eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personenschäden führen, zudem erlischt die Gewährleistung.
- Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind.

HEIBE OBERFLÄCHE! Verbrennungsgefahr!

Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen:

Während des Betriebes werden das Gehäuse des Gerätes, der Grillrost oder die Grillpfanne sehr heißt. Berühren Sie diese nicht mit bloßen Händen. Benutzen Sie geeignete Kuchenutensillien zum Auflegen und Abnehmer von Speisen.
- Auch nach dem Betrieb ist das Gerät noch längerere Zeitheits, lessen Sie das Gerät ausreichend abkühlen, bevor Sie es reizinigen oder an einen anderen Platz versetzen.
- Versetzen Sie das Gerät njemals während des Betriebes.

WARNING! Brand- oder Explosionsgefahr!

Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen:

Um Brandgefahr und Beschädigungen des Gerätes zu vermeiden, legen Sie während des Betriebes niemals Kuchenutensilien, Tücher, Papier u. ä. auf den Grillrost oder Grillpfanne.

• Betreiben Sie das Gerät niemals in der Höhe von brennbaren, leicht entzündlichen Materialien (z. B. Benzin, Spiritus, Alkohol, etc.). Durch die Hitze verdampfen diese und es kann bei Kontakt mit Zündquellen zu Verpuffungen kommt, die zu schweren Personen- und Sachschäden führen.
• Das Gerät niemals mit entszündlichen Flüssigkeiten reinigen. Die Dämpfe können eine Feuergefahr oder eine Explosion verursachen.

1.3 Bestimmungsgemäß Verwendung

VORSICHT!

Das Gerät ist für den gewerblichen Gebrauch konzipiert und gebaut und damit nur von qualifiziertem Fachpersonal in Kächenbetrieben bedient werden.

Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Gebrauchsanleitung gewährleistet.

Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifiziertem Kundendienst vorzunehmen.

Der Gas-Kombi-Tischbräter ist nur zum Grillen von Fleisch, Fisch und Gemüse unter Verwendung geeigneter Zubehörteile (Grillrost, Grillpfanne oder Wokaufsatz) bestimmt.

Das GerätarfnurimFreienbetriebenwerden.

VORSICHT!

Jede über die bestimmungsgemäß Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß.

Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.

Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

2. Allgemeines

2.1 Haftung und Gewährleistung

Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungssstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.

Die Übersetzungen der Gebrauchsanleitung wurden ebenfals nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler konnen wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung.

Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloboptionen oder auf Grund neuester technischer Änderungen u. U. von den hier beschrieben Erläuterungen und zeitnerischen Darstellungen abweichen.

VORSICHT!

These Gebrauchsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät, insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen!

Der Hersteller übernimmt keine Haftung fur Schaden und Störungen bei:

• Nichtbeachtung der Anweisungen zur Bedienung und Reinigung;
• nicht bestimmungsgemäßer Verwendung;
• technischen Änderungen durch den Benutzer;
• Verwendung nicht zugelassener Ersatzteile.

Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchseigenschaften und der Weiterentwicklung behalten wir uns vor.

2.2 Urheberschutz

Die Gebrauchsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfaltigungen in jeglicher Art und Form - auch auszugsweise - sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben vorbehalten.

HINWEIS!

Die grafischen Darstellungen in dieser Anleitung können unter Umständen leicht von der tatsächlichen Ausführung des Gerätes abweichen.

2.3 Konformitätserklarung

Das Gerät entspricht den aktuellen Normen und Richtlinien der EU. Dies bescheinigen wir in der EG-Konformitäserklarung. Bei Bedarf senden wir Ihnen gern die entsprechende Konformitäserklarung zu.

3. Transport, Verpackung und Lagerung

3.1 Transportinspektion

Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prufen. Bei außerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegennehmen.

Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten.

Verdeckte Mängelsofar nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden konnen.

3.2 Verpackung

Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigen ihn eventuell zur Aufbewährung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere Service-Stelle senden müssen. Entfernen Sie vor der Inbetriebnahme das äußere und innere Verpackungsmaterial vollständig vom Gerät.

HINWEIS!

Falls Sie die Verpackung entsorgen möchten, beachten Sie die in Ohrem Land geltenden Vorschriften. Führren Sie wieder verwertbare Verpackungsmaterialien dem Recycling zu.

Bitte prufen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile fehlen sollenn, behmen Sieitte mit unserem Kundenservice Kontakt auf.

3.3 Lagerung

Packstücke bis zur Installation verschlossen und unter Beachtung der außen angebrachten Aufstell- und Lagermarkierung aufbewahren.

Packstücke nur unter folgenden Bedingungen lagern:

• nicht im Freien aufbewahren,
• trocken und staubfrei aufbewahren,
• keinener aggressiven Medien aussetzen,
• vor Sonneneinstrahlung schützen,
• mechanische Erschütterungen vermeiden,
• bei längerer Lagerung (>3 Monate) regelmäßig allgemeinen Zustand aller Teile und der Verpackung kontrollieren, bei Erfordernis auffrischen oder erneuern.

4. Technische Daten

TB1100PF / 1062203

Bezeichnung Gas-Kombi-Tischbräter TB1100PF
Art.-№:	1062203
Material: Edelstahl
Ausführung:	3 Brenner Zündsystem mit Piezo-Zünder Gerät kann nur mit Flüssiggas betrieben werden Grillpfanne inklusive Griff: B 700 x T 540 x H 70 mm
Anschlusswert: 11 kW
Abmessungen Gerät: B 650	x T 570 x H 270 mm
Gewicht: 18,1 kg
Zubehör:	1 Schlauch, 1 Schlauchbruchsicherung, 1 Gewerbedruckregler

Technische Änderungen vorbehalten!

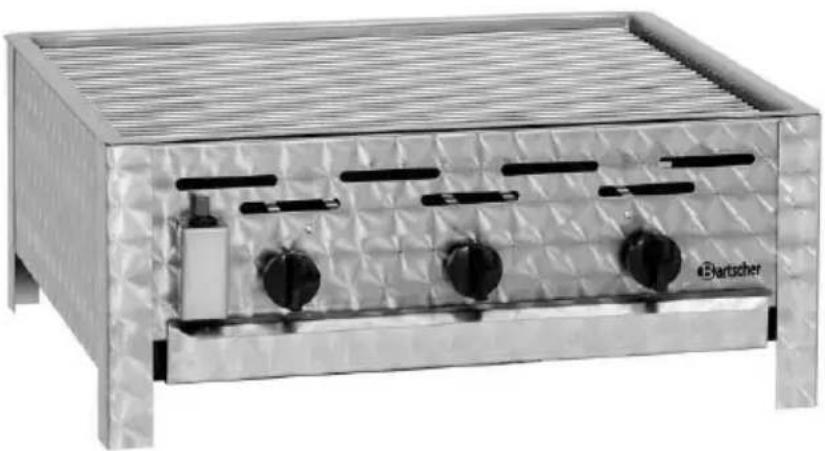

TB1100R / 1062303

Bezeichnung Gas-Kombi-Tischbräter TB1100R
Art.-№:	1062303
Material: Edelstahl
Ausführung:	3 Brenner Zündsystem mit Piezo-Zünder Gerät kann nur mit Flüssiggas betrieben werden mit Grillrost, Flammenabdeckung und Fettauffangwanne
Anschlusswert: 11 kW
Abmessungen Gerät: B 650	x T 570 x H 270 mm
Gewicht: 17,5 kg
Zubehör:	1 Schlauch, 1 Schlauchbruchsicherung, 1 Gewerbedruckregler

Technische Änderungen vorbehalten!

Zusätzliches Zubehör 1062203, 1062303 (nicht im Lieferumfang enthalten!)

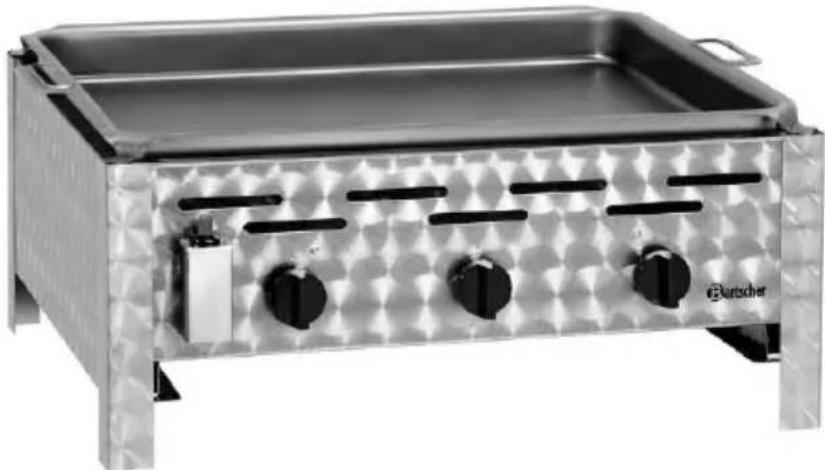

Grillpfanne TB1100

Stahlblech
- mit Griffen
MaBe: B 670 x T 530 x H 800 mm
Gewicht: 9,5 kg

Art.-NQ 106203

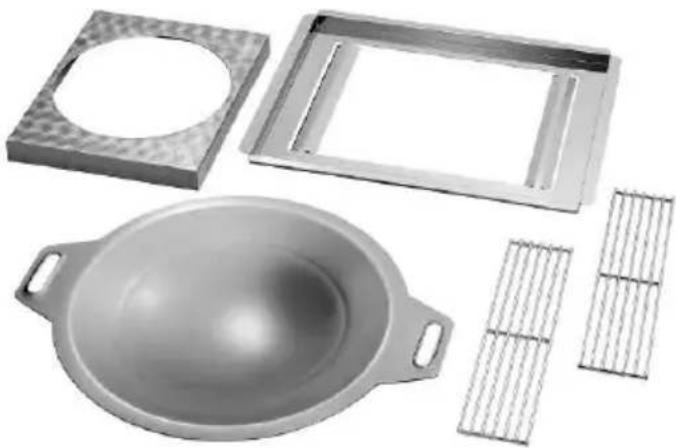

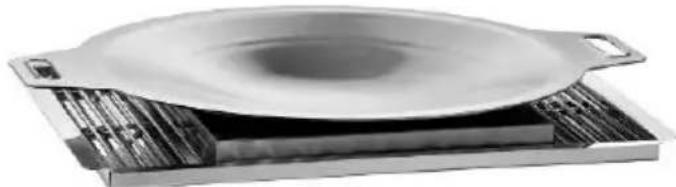

Wokaufsatz-Set TB1100

Material: Edelstahl, Stahl
- Set bestehend aus:

- Wokpfanne:

Stahl, Inhalt: 5,5 Liter, 0.575mm ,mit seitlichen Griffen, MaBe:B 710 x T 575 x H 65 mm

- Wokaufsatz:

Edelstahl, Ø Wokeinsatz: 340 mm, Maße: B 463 x T 375 x H 45 mm

- Flammschutz:

Edelstahl, MaBe: B 655 x T 525 x H 25 mm

• Rost: vernickelt, B 320 x T 270 mm

MaBe:B710xT575xH85mm
Gewicht: 10,88 kg

Art.-No: 106213

Grillrost-Set TB1100

Bestehend aus: Grillrost, Stahl, verchromt, Flammenabdeckung, Edelstahl Fettauffangwanne, Edelstahl

Gewicht: 10kg

Art.-No 106206

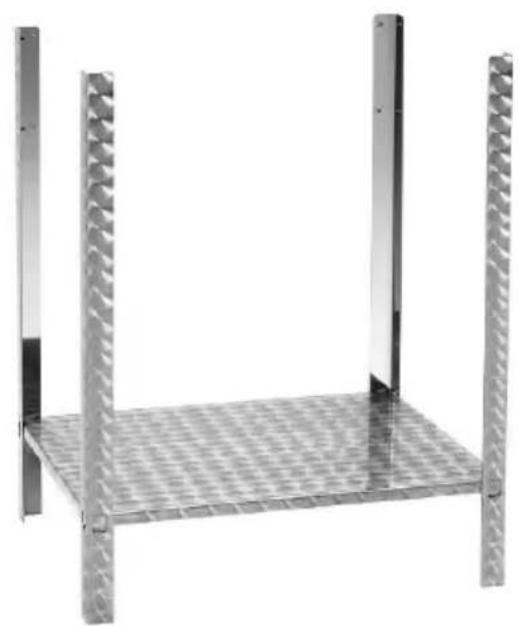

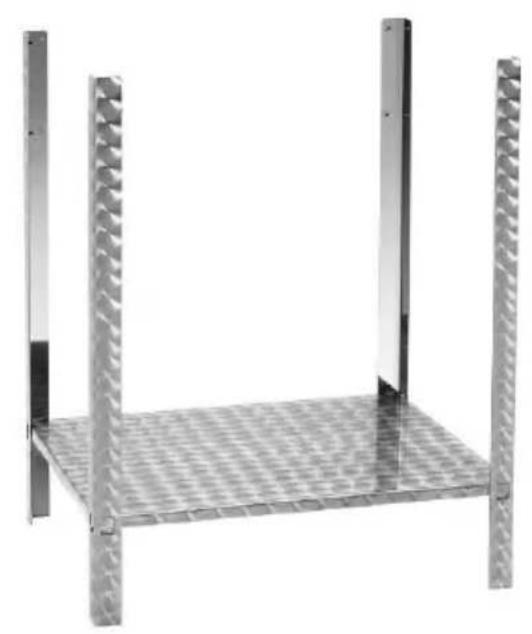

Untergestell TB1100

Edelstahl
MaBe: B 670 x T 530 x H 800 mm
Gewicht: 5,6 kg

Art.-No 106202

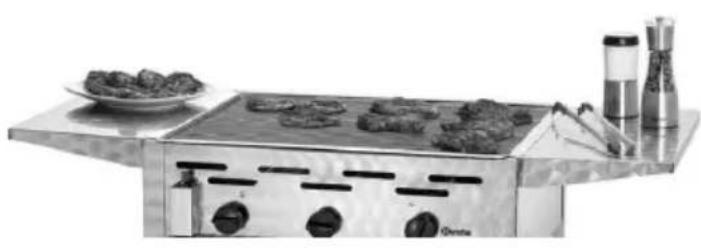

Seitenablagen-Set TB1100

Material: Edelstahl
Bestehend aus: 2 Seitenablagen
- Tragfähigkeit je: 4 kg
MaBe je: B 268 x T 495 x H 50 mm
Gewicht: 2,26 kg

Art.-N0: 106212

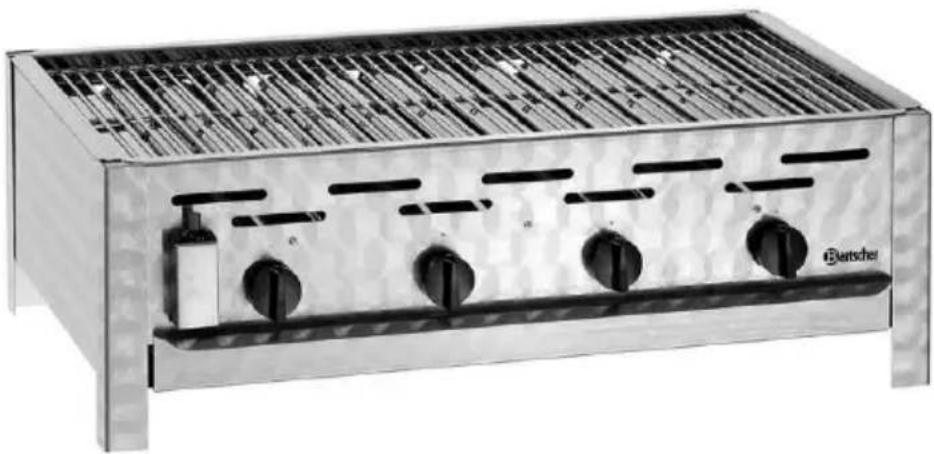

TB1470R / 1062503

Bezeichnung Gas-Kombi-Tischbräter TB1470R
Art.-№:	1062503
Material: Edelstahl
Ausführung:	4 Brenner Zündsystem mit Piezo-Zünder Gerät kann nur mit Flüssiggas betrieben werden mit Grillrost, Flammenabdeckung und Fettauffangwanne
Anschlusswert: 14,7 kW
Abmessungen Gerät: B 850	x T 555 x H 270 mm
Gewicht: 23,0 kg
Zubehör:	1 Schlauch, 1 Schlauchbruchsicherung, 1 Gewerbedruckregler

Technische Änderungen vorbehalten!

Zusätzliches Zubehör 1062503 (nicht im Lieferumfang enthalten!)

Grillpfanne TB1470

Stahlblech
mitGriffen
MaBe: B 870 x T 525 x H 65 mm
Gewicht: 11,8 kg

Art.-No 106211

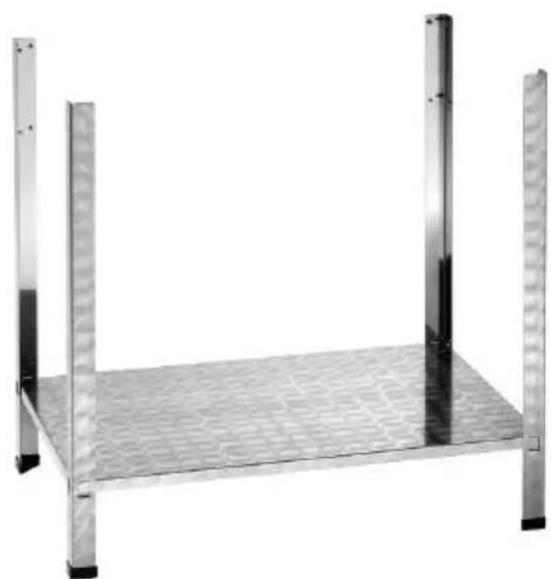

Untergestell TB1470

Edelstahl
MaBe: B 815 x T 525 x H 805 mm
Gewicht: 5,95 kg

Art.-No 106210

5. Installation und Bedienung

5.1 Montage und Aufstellung

VORSICHT!

Alle Installations-, Anschluss- und Wartungsarbeiten des Gerätes)dürfen nur von sachkundigem bzw. autorisiertem Personal vorgenommen werden, das folgende Anforderungen erfüllt:

a) Genehmigung durch unsere Firma;
b) Zulassung vom ortlichen Gasversorgungsunternehmen.

Neben dieser Anweisung sind folgende geltende Vorschriften zu beachten:

1) DVGW-TRGI (Technische Regel für Gasinstallation);
2) TRF (Technische Regeln Flüssiggas);
3) DVGW-Arbeitsblatt G 631 (Installation von Großküchen-Gasverbrauchseinrichtungen).

Außer dem,Müssen die einschlagigen bau- und gewerberechtlichen Bestimmungen, Unfallverhütungsvorschriften und VDE-Vorschriften eingehalten werden.

Verwendung der Gaskategorien in verschiedenen Ländern

Bestimmungsland		Kategorie	Versorgungsrücke
AT Österreich I		3B/P	50/67 mbar
BE Belgien I		3+	50 mbar
CH Schweiz I		3B/P	50 mbar
DE Deutschland I		3B/P	50 mbar
PT Portugal I		3+	50/67 mbar

Montage

• Packen Sie das Gerät aus, entfernen und entsorgen Sie sãmtliches Verpackungsmaterial entsprechend den geltenden Bestimmungen des Installationslandes.
• Kontrollieren Sie die Lieferung auf Vollständigkeit anhand Angaben in den Tabellen im Abschnitt 4 „Technische Daten".

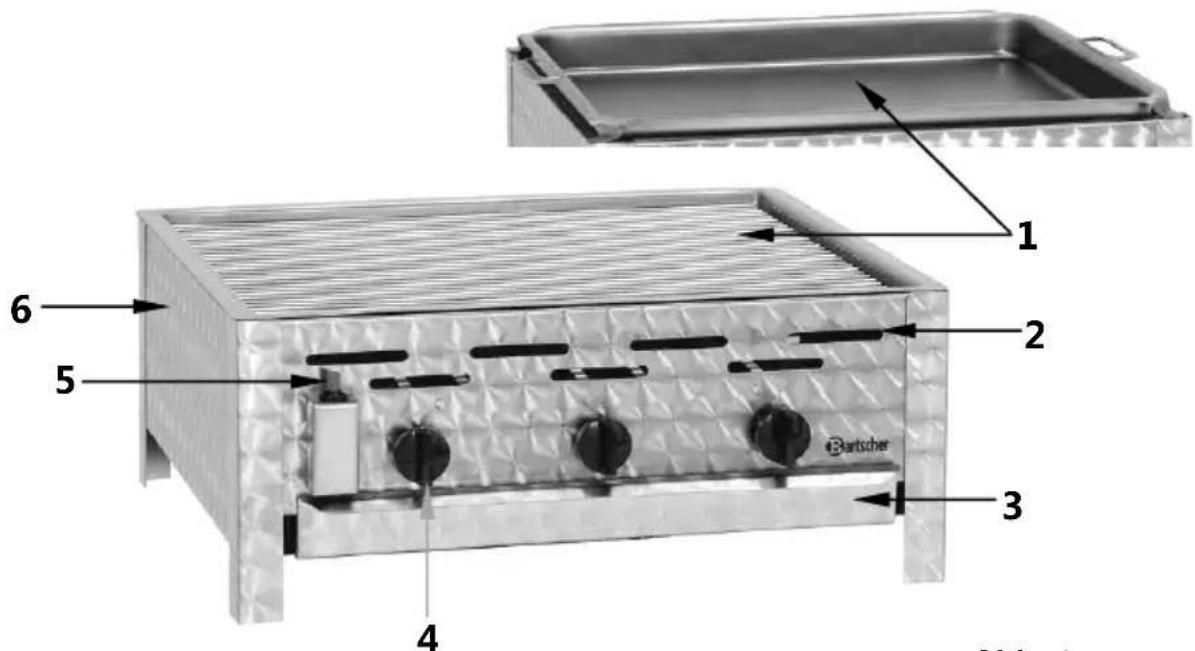

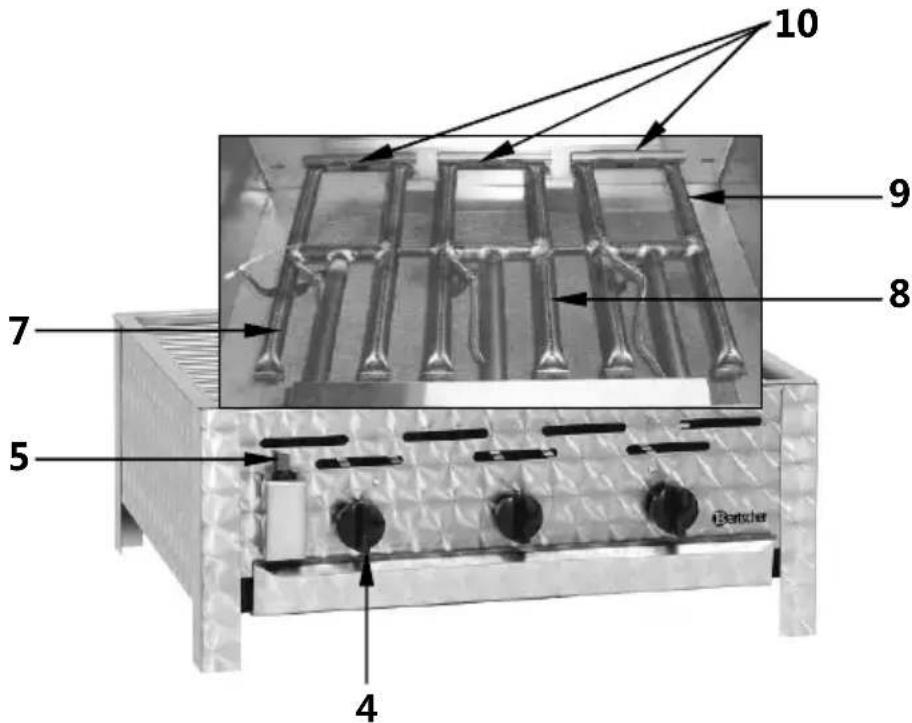

Teileübersicht
Abb.1

1 Grillrost oder Grillpfanne
2 Beluftungsöffnungen
3 Fettauffangwanne
4 Gas-Drehregler (3 bzw. 4)
5 Zündsystem mit Piezo-Zünder
6 Gehäuse

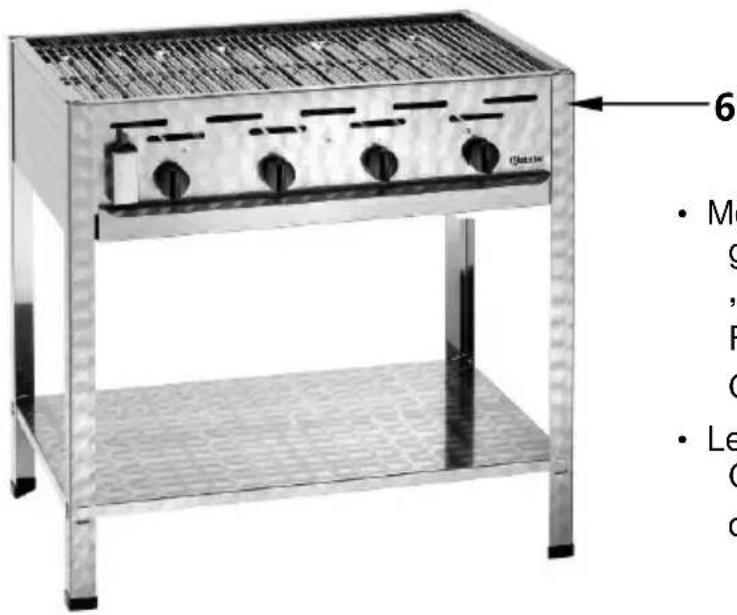

Abb. 2

• Montieren Sie nach Bedarf das geeignete Untergestell (Abschnitt 4 „Technische Daten" mit den Flügel muttern am Gehäuse (6) des Gas-Kombi-Tischbräters (Abb. links).

• Legen Sie die Grillpfanne (bzw. Grillrost oder weiteres Zubehör) auf das Gehäuse (6).

Aufstellung

• Stellen Sie das Gerät auf eine feste, trockene, ebene, Wasserresistente und hitzebestandige Fläche.
• Stellen Sie das Gerät niemals auf einen brennbaren Untergrund.
• Stellen Sie das Gerät niemals in nassen oder feuchten Bereichen auf.
  Die Aufstellfläche muss gut zugänglich und ausreichend große sein, um ungehindert mit dem Gerät arbeiten zu konnen und eine gute Luftzirkulation zu gewährleisten.
• Stellen Sie das Gerät niemals direkt an Wände, Mauern, Kuchenmöbel oder sonstige Gegenstände, welche aus brenbaren Materialien bestehen. Halten Sie zu Wänden seitlich und halten oder zu anderen Gegenständen einen Mindestabstand von 20 cm ein. Befolgen Sie die geltenden Brandschutzvorschriften.
• Sollte die Einhaltung des angegebenen Abstandes nicht möglich sein, müssen Schutzvorrichtungen (z.B. Folien aus hitzebeständigem Material) angebracht werden, durch die eine innerhalb der vorgesehenen Sicherheitsgrenzen liegende Wandtemperatur gewährleistet wird.

• Der Installationsraum des Gerätes muss so viel Luft enthalten, wie für die ordnungsgemäße Gasverbrennung erforderlich ist. Für eine korrekte Verbrennung darf der erforderliche Luftzustrom nicht unter 2m^3/h pro kW der Geräte-Nennleistung betragen (siehe Typenschild auf dem Gerät).

• Ziehen Sie vor der Inbetriebnahme die Schutzfolie vom Gerät ab. Diese langsam abziehen, damit keine Kleberrechte zusückbleiben. Entfernen Sie eventuelle Kleberrückstände mit einem geeigneten Lösungsmittel.

VORSICHT!

Entfernen Sie niemals das Typenschild und Warnhinweise vom Gerät.

5.2 Gasanschluss

• Das Gerät ist für den Betrieb mit der auf dem Typenschild angegebenen Gasart abgenommen und vorerüstet.

-itte beachten Sie die maBgeblich fur den Aufstellort geltenden Gesetze und technischen Vorgaben. Der Antikel darf nur in Verbindung des mitgelieferten Druckreglers und der beigefugten Schlauchbruchsicherung betrieben werden.

• Eine Verwendung anderer Druckminderer mit umgleich 50 mbar ist unzulässig. Die Düsen sind nicht austauschbar.

• Das Gerätarf nur im Freien betrieben werden.

• Drehen Sie den Gas-Drehregler von Hand durch Linksdrehung (!) direkt auf das Gewinde einer Propan- oder Butan-Flüssiggasflasche. Verwenden Sie ausschließlich Flüssiggasregler mit folgenden Werten:

Ausgang: 50 mbar, 1,5kg/h
Einstellung: Flüssiggas G30/G3 13 BP, 50 mbar.

Schlieben Sie den Gasschlauch mit Hilfe zweier Schraubenschlüssel passender Nennweite am Anschluss seitlich am Gehäuse des Gas-Kombi-Tischbräters an. Befestigung erfolgt ca. 1 1/2 Umdrehungen entgegengesetzt, da es sich hierbei um eine Schneidringverschraubung handelt. Prufen Sie, dass sich der Gasschlauch nicht mehr abziehen lasst und führen Sie, wie im Abschnitt 5.3 „Vor der Inbetriebnahme" beschreiben, eine Dichtigkeitsprüfung durch. Verwenden Sie ausschließlich DVGW geprüfte Schlauchleitungen.

5.3 Bedienung

VorderInbetriebnahme

• Vor Gebrauch des Gas-Kombi-Tischbräters ist eine Dichtigkeitsprüfung durchzuführen. Bepinseln Sie dazu die Gasanschlüsse / Verbindungen mit Seitenlauge oder benutzen Sie geeignetes Gasleckspray. Setzen Sie anschließend den Gasschlauch unter Druck Die Verbindungen sind dicht, wenn keine Seifenbläschen aufschäumen.

Die Dichtigkeitsprüfung darf niemals bei offener Flamme erfolgen!

• Bevor Sie mit dem Grillen auf einem Grillrost aus unserem Zubehörprogramm beginnen, fullen Sie die Fettauffangwanne mit Wasser und schiben Sie sie in die darauf vorgesehene Schiene unterhalb des Gehäuses.

VORSICHT!

Grillrost und Grillpfanne niemals gleichzeitig auflegen!

• Bei Betrieb mit Grillpfanne muss der Grillrost, die Flammenabdeckung und die Fettauffangwanne entfernt werden. Wird dies nicht beachtet, kann es zu Störungen kommt, die)sagar zur Unbrauchbarkeit des gesamten Gerates führen konnen.

Zündung der Brenner

Abb. 3

• Den linken Gas-Drehregler (4) von der „0“-Stellung um 90^ Grad nach links drehen, Gas-Drehregler eindrücken und den roten Knopf am Piezo-Zünder (5) eindrücken und damit das linke Brennerrohr (7) zügen. Den Gas-Drehregler noch etwa weitere 12 Sekunden gedrückt setzen, damit der Brenner in Betrieb bleibt. Sollte die Flammerelöschen, erst nach ca. 2 Minuten erneut zügen.
• Danach kann durch Eindrücken und Linksdrehung des{nachsten Gas-Drehreglers der zweite Brenner (8) in Betrieb genommen werden.

Die gleiche Vorgehensweise gilt fur die Zündung der weiteren Brenner (9).

HINWEIS!

Damit die Flamme überspringt, kann immer nur der benachbarte Brenner zum bereits brennenden in Betrieb genommen werden.

WARNING! Verbrennungsgefahr!

Beugen Sie sich beim Zünden der Flamme nicht über das Gerät! Die aufsteigende lange Flamme kann zu Verbrennungen führen.

Benutzerhinweise

Die Grillpfanne bei jeder Inbetriebnahme langsam anwärmen - auf keinen Fall voll beheizen, damit sich das Material nicht verzieht. Grillpfanne nie ohne Fett beheizen!
- Bei Benutzung von Grillrostarf keine Folie auf diesen oder zwischen Grillrost und Flammenabdeckung gelegt werden, da es sonst zu einem Hitzestau kommt wurde. Füllen Sie die Fettauffangwanne mit ein weniger Wasser, um die Gefahr eines Brandes zu vermeiden.

Gerä ausschalten

• Um das Gerät nach dem Gebrauch auszuschalten, drehen Sie alle Gas-Drehregler nach rechts.

VORSICHT!

Bei längerem Nichtgebrauch, bei Betriebsstörung oder unregelmäßigem Betrieb des Gerätes muss der außerhalb des Gerätes gelegene Gashahn geschlossen werden.

6. Reinigung und Wartung

WARNING!

Reinigen Sie das Gerät niemals mit entzündlichen oder explosiven Flüssigkeiten. Die Dämpfe können eine Feuergefahr oder eine Explosion verursachen.

Verwenden Sie keinen Druckwasserstrahl, um diesen Gerät zu reinigen!

Das Gerät niemals in Wasser oder andere Flüssigkeiten eintauchen.

○ Reinigen Sie die Pfanne bzw. Rost, Flammabdeckung und die Fett-Auffangwanne nach jedem Gebrauch mit einem handelsüblichen Reiniger, da sonst ein Fettbrand entstehen kann.
Reinigen Sie das Gehäuse sorgfältig mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Keine aggressiven Stoffe und große Reinigungsmittel verwenden.
Trocknen Sie die gereinigten Teile gründlich ab.
o Fetten Sie die Pfanne nach der Reinigung mit Speiseöl ein.

VORSICHT!

Alle Wartungs- und Reparaturarbeiten am Gerät dürfen nur von einem Gasinstalleur vorgenommen werden.

Wir empfehlen wir eine halbjährliche Kontrolle durch einen Fachmann.

Die Klemmrohe (10, Abb. 3) zum Austausch der Brennerrohre entfernen und nach Montage der neuen Brennerrohre wieder befestigen.

Bartscher GmbH

Franz-Kleine-Str. 28

33154 Salzkotten Tel.: [phone] Service-Hotline: [phone]

Germany Fax: [phone]-

Service-Hotline: [phone]

120 (14ct/Min. aus dem deutschen Festnetz)

FRANÇAIS

Table des matieres

1. Sécurité 22

Franz-Kleine-Str. 28

33154 Salzkotten Tél.: [phone]

Franz-Kleine-Str. 28

33154 Salzkotten Tél.: [phone]

4. Technische Gegevens 68

5. Installatie en bediening 74

Franz-Kleine-Str. 28

33154 Salzkotten Tel.: [phone]

4. Technische Gegevens

TB1100PF / 1062203

gewicht: 10kg

Art.-nr.: 106206

Onderstel TB1100

Extra uitrusting 1062503 (zit nicht in de levering!)

Grillpan TB1470
