Produkttyp	Temperatursensorverstärker
Marke	IFM
Modell	TR2430
Spannungsversorgung	20...30 V DC
Stromaufnahme	< 66 mA
Sensor-Konstantstrom	385 μA (Pt 1000)
Messbereich	-40...+150 °C (-40...+302 °F)
Anzeige	Digital, 2-stellig, Auflösung 0,5 °C/°F, einstellbare Ausrichtung
Ausgang 1 (Schaltausgang)	Transistor, 250 mA, Funktionen: Hno, Hnc, Fno, Fnc
Ausgang 2 (Analogausgang)	4...20 mA oder 0...10 V, einstellbar
Genauigkeit Schaltausgang	±0,2 °C / ±0,36 °F
Genauigkeit Analogausgang	±(0,2 °C + 0,4% Messbereichsendwert)
Schutzart	IP 67, Verpolung, Kurzschluss, Überlast
Umgebungstemperatur	-25...+70 °C
Lagertemperatur	-40...+85 °C
Gehäusematerial	NOX 304, EPDM/X, PC, PBTP, FPM
Anschluss	M12-Stecker, Farben: braun, weiß, blau, schwarz
Hauptfunktionen	Temperaturmessung, Anzeige, 2 Ausgänge, Hysterese, Fenster, Min/Max-Speicher, Nullpunktkalibrierung
Wartung	Keine Wartung erforderlich
Sicherheit	Installation durch Elektrofachkraft, Beachtung nationaler und internationaler Normen

Häufig gestellte Fragen - TR2430 IFM

Wie stelle ich den oberen Sollwert (SP1) ein?

Im Anzeigemodus wählen Sie den Parameter SP1 mit der Taste Mode/Enter. Drücken Sie Set, bis der Wert blinkt, dann stellen Sie mit Set ein. Bestätigen Sie mit Mode/Enter.

Was bedeutet die Anzeige 'OL'?

Die Anzeige 'OL' zeigt eine zu hohe Temperatur außerhalb des Messbereichs an. Überprüfen Sie den Fühler und das Medium.

Wie lösche ich den Min/Max-Temperaturspeicher?

Im Anzeigemodus zeigen Sie HI oder Lo mit Mode/Enter an. Drücken Sie Set, bis '...' erscheint, dann drücken Sie kurz Mode/Enter zum Löschen.

Was ist der Unterschied zwischen Hno und Hnc?

Hno (Hysterese / Schließer) schaltet, wenn die Temperatur SP1 überschreitet, und Hnc (Öffner) schaltet, wenn die Temperatur unter rP1 fällt.

Wie konfiguriere ich den Analogausgang auf 4-20 mA?

Im Parameter AOU wählen Sie 'I' für 4...20 mA oder 'U' für 0...10 V. Bestätigen Sie mit Mode/Enter.

Die rote LED leuchtet nicht, was tun?

Überprüfen Sie die Spannungsversorgung (20...30 V DC) und den Anschluss. Bleibt die LED aus, kann das Gerät im Programmiermodus sein oder defekt. Konsultieren Sie den Anschlussplan.

Kann ich einen Standard-PT100-Fühler verwenden?

Ja, das Gerät ist für PT1000-Fühler (385 μA) ausgelegt. Überprüfen Sie die Kompatibilität mit Ihrem Fühler, insbesondere den Temperaturkoeffizienten.

Wie verriegle ich das Gerät, um Änderungen zu verhindern?

Im Run-Modus drücken Sie gleichzeitig beide Tasten für 10 Sekunden. Die Anzeige erlischt kurz. Wiederholen zum Entriegeln.

Was bedeutet blinkendes 'Err'?

Dies zeigt eine fehlende Sonde, einen Defekt oder Kurzschluss der Sonde oder einen Drahtbruch an. Überprüfen Sie den Anschluss und die Sonde.

Wie hoch ist die Auflösung der Anzeige?

Die Auflösung beträgt 0,5 °C oder 0,5 °F für die Anzeige und den Schaltausgang, und 0,125 °C / 0,23 °F für den Analogausgang.

BEDIENUNGSANLEITUNG TR2430 IFM

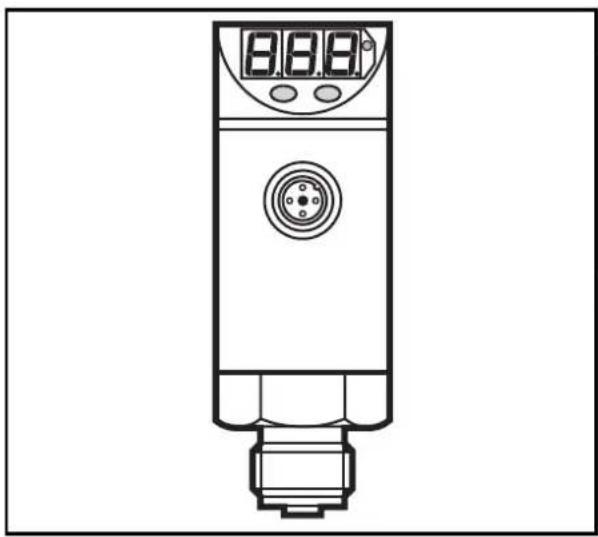

Bedienungsanleitung Operating instructions Notice utilisateurs

efector600

Auswerteelektronik für Temperatursensoren Control monitor for temperature sensors Amplificateur pour sondes de température TR2430

Inhalt 1. Bedien- und Anzeigeelemente Seite 5 2. Bestimmungsgemäß Verwendung Seite 5 3. Betriebsarten Seite 7 4. Einstellbare Parameter Seite 8 5. Montage Seite 10 6. Elektrischer Anschluß Seite 10 7. Programmieren Seite 11 8. Inbetriebnahme / Betrieb Seite 11 9. Technische Daten Seite 12 Maßzeichnung Seite 12 Eingestellte Parameterwerte Seite 31	Deutsch
Contents 1. Controls and visual indication page 14 2. Function and features page 14 3. Operating modes page 16 4. Adjustable parameters page 17 5. Installation page 19 6. Electrical connection page 19 7. Programming page 20 8. Installation and set-up / operation page 20 9. Technical data page 21 Scale drawing page 30 Set parameter values page 31	English
Contenu 1. Éléments de service et d'indication page 22 2. Fonctionnement et caractéristiques page 22 3. Modes de fonctionnement page 24 4. Paramètres régibles page 25 5. Montage page 27 6. Raccordement électrique page 27 7. Programmation page 28 8. Mise en service / Fonctionnement page 28 9. Données techniques page 29 Dimensions page 33 Valeurs de paramètre régles page 31	Français

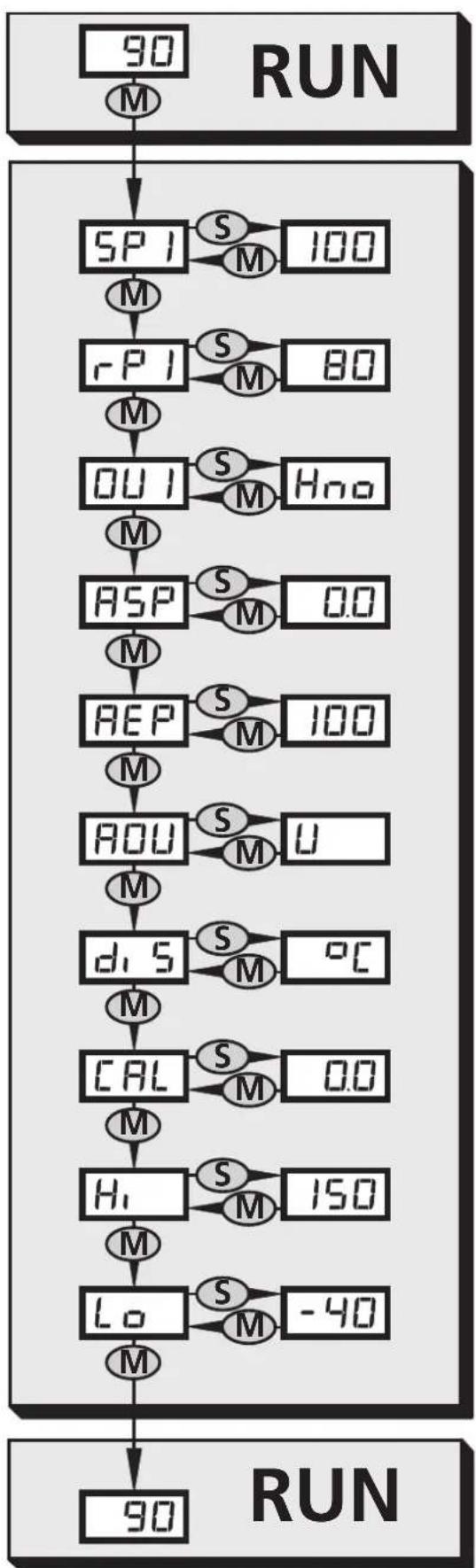

Menu-Übersicht / Menu structure / Structure du menu

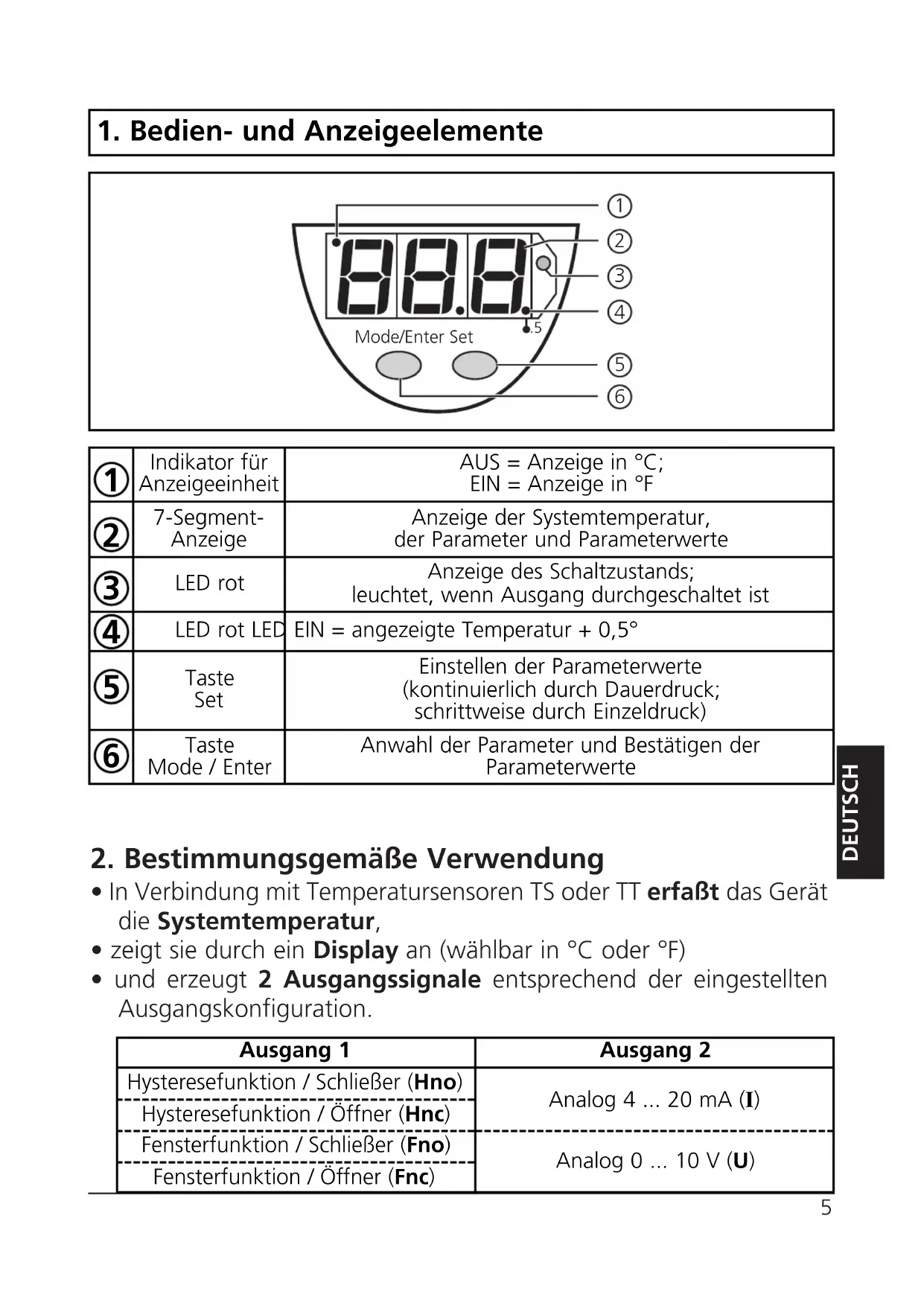

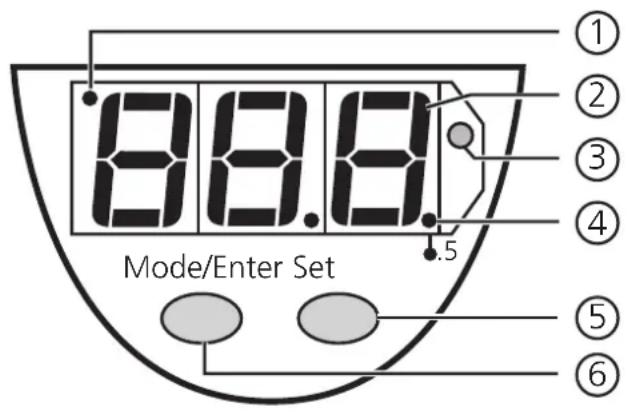

1. Bedien- und Anzeigeelemente

1	Indikator für Anzeigeeinheit	AUS = Anzeige in °C; EIN = Anzeige in °F
2	7-Segment-Anzeige	Anzeige der Systemtemperatur, der Parameter und Parameterwerte
3	LED rot	Anzeige des Schaltzustands; leuchtet, wenn Ausgang durchgeschalte ist
4	LED rot LED	EIN = angezeigte Temperatur + 0,5°
5	Taste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)
6	Taste Mode / Enter	Anzahl der Parameter und Bestätigen der Parameterwerte

2. Bestimmungsgemäß Verwendung

• In Verbindung mit Temperatursensoren TS oder TT erfaβt das Gerät die Systemtemperatur,
• zeigt sie durch ein Display an (wählbar in °C oder °F)
• und erzeugt 2 Ausgangssignale entsprechend der eingestilten Ausgangskonfiguration.

Ausgang 1	Ausgang 2
Hysteresefunktion / Schließer (Hno)	Analog 4 ... 20 mA (I)
Hysteresefunktion / Öffner (Hnc)
Fensterfungtion / Schließer (Fno)	Analog 0 ... 10 V (U)
Fensterfungtion / Öffner (Fnc)

Meßbereich

°C -40 ... +150
	-40 ... 302°F

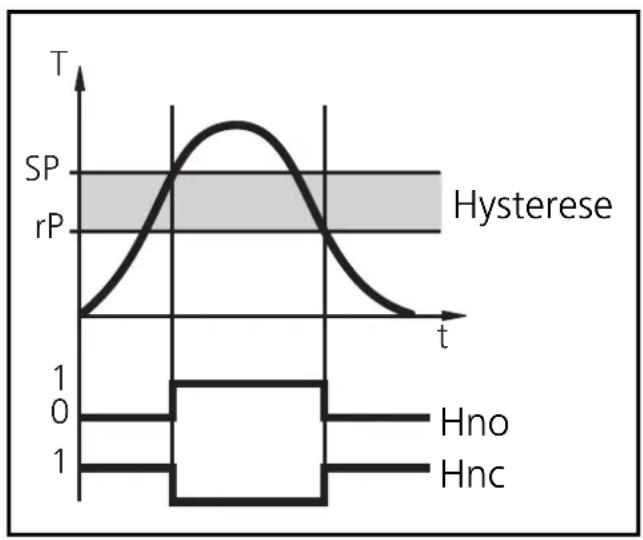

Hysteresefunktion:

Die Hysterese halt den Schaltzustand des Ausgangs stabil, wenn die Systemtemperatur um den Sollwert schwankt.

Bei steigender Systemtemperatur schaltet der Ausgang bei Erreichen des Schaltpunkts (SP1); fällt die Systemtemperatur wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rP1) erreicht

ist. Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

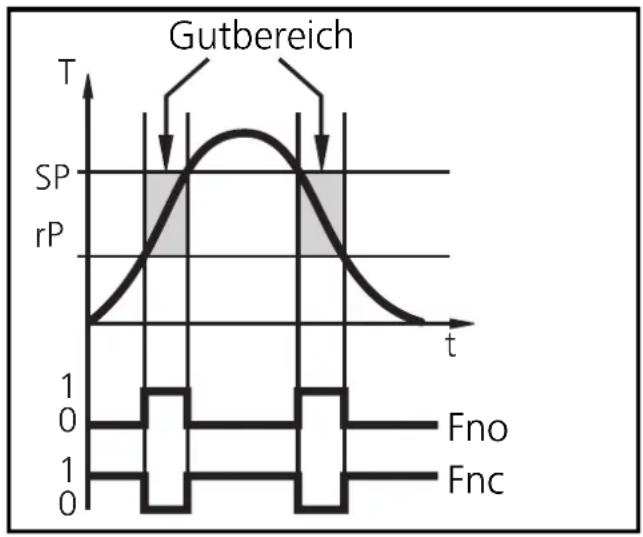

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs. Bewegt sich die Systemtemperatur zwischen

Schaltpunkt (SP1) und Rückschaltpunkt (r1P), ist der Ausgang durchgeschaltet (Fensterfungtion / Schlieber) bzw. geöffnet (Fensterfungtion / Offner).

Die Breite des Fensters ist einstellbar durch den Abstand von S unterer Wert.

3. Betriebsarten

Run-Modus:

(Normaler Arbeitsbetrieb)

Nach dem Einsatz der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führte seine Überwachungsfunktion aus, schaltet den Transistorausgang entsprechend den eingestellen Parametern und wandelt die aktuelle Systemtemperatur in ein analoges Ausgangssignal um.

Das Display zeigt die aktuelle Systemtemperatur an, die rote LED signalisiert den Schaltzustand des Transistorausgangs.

Display-Modus:

(Anzeige der Parameter und der eingestillten Parameterwerte)

Das Gerät Goes durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon konnen die eingestillten Parameterwerte und die Werte des Min-Max-Speichers abgegeben werden:

• Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
• Kurzer Druck auf die Taste "Set" zeigt für ca. 5 s den zugehörigen Parameter-/ Speicherwert; danach Goes das Gerät zurück in den Run-Modus.

Programmier-Modus:

(Einstellen der Parameterwerte)

Das Gerät Goes in den Programmiermodus, wenn nach Anzahl eines Parameters (Display-Modus) die Taste "Set" gedrückt wird, bis sich die Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führte seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit der Taste "Set"ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät gehen in den Run-Modus zurück, wenn danach 5 s lang keine Taste mehr gedrückt wird.

4. Einstellbare Parameter

(Menüstruktur: siehe Seite 3)

SP1	Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustandändert.
	Einstellbereich in Schritten von
°C	-39,5 ... +150 0,5
	-39 ... +302 1°F
-RP1	Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustandändert.
	Einstellbereich in Schritten von
°C	-40 ... +149,5 0,5
	-40 ... +301 1°F
rP1 ist stets kleiner als SP1. Es konnen nur Werte eingegeben werden, die unter dem Wert für SP1 liegen. Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitbezogen (die Hysterese bleibt konstant). Ist die Hysterese größter als der neue Schaltpunkt, wird sie automatisch reduziert (rP1 wird auf den minimalen Einstellwert gesetzt).
OU1	Konfiguration des Schaltausgangs Es sind 4 Schaltfunktionen einstellbar: Hno = Hysteresefunktion / normally open (Schließer) Hnc = Hysteresefunktion / normally closed (Öffner) Fno = Fensterfungtion / normally open (Schließer) Fnc = Fensterfungtion / normally closed (Öffner)
ASP	Analogstartpunkt Meßwert, bei dem 4 mA / 0 V ausgegeben werden
	Einstellbereich in Schritten von
°C	-40 ... +140 0,5
	-40 ... +284 1°F
AEP	Analogendpunkt Meßwert, bei dem 20 mA / 10 V ausgegeben werden.
	Einstellbereich in Schritten von
°C	-30 ... +150 0,5
	-22 ... +302 1°F
Mindestabstand ASP - AEP: 10°C / 18°F
BOU	Konfiguration für den Analogausgang Es sind 2 Einstellungen wählbar: I = 4 ... 20 mA / U = 0 ... 10 V
d.5	Einstellung der Anzeige Es sind 4 Einstellungen wählbar: °C = Anzeige in °Celsius °F = Anzeige in °Fahrenheit r°C = Anzeige in °Celsius (um 180° gedreht) r°F = Anzeige in °Fahrenheit (um 180° gedreht) Stellen Sie die Anzeige einheit ein, bevor Sie die Schaltgrenzen (SP1, rP1) und die Grenzen für die Analogwerte (ASP, AEP) ein-stellen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewünschten Werte. Auslieferungszustand: dis = °C
CAL	Nullpunkt-Kalibrierung Der interne Meßwert (Arbeitswert des Sensors) wird gegenüber dem realen Meßwert verschoben.
	Einstellbereich in Schritten von
°C	-9,9 ... +9,9 0,1
	-17,5 ... +17,5 0,5°F
HI Lo	Min-Max-Speicher für Systemtemperatur • Hi: Anzeige der höchsten gesessenen Temperatur • Lo: Anzeige der niedrigsten gesessenen Temperatur Löschen des Speichers: - Drücken Sie die “Mode/Enter”-Taste, bis HI oder Lo erscheidt. - Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “- - -” erscheidt. - Drücken Sie dann kurz die “Mode/Enter”-Taste. Es ist sinnvoll, die Speicher zu löschen, sobald das Gerät erstmals unter normalen Betriebsbedingungen/arbeitet.

5. Montage

SchlieBen Sie einen Temperatursensor an das Gerät an und befestigen Sie es an einem Prozeßanschluß.

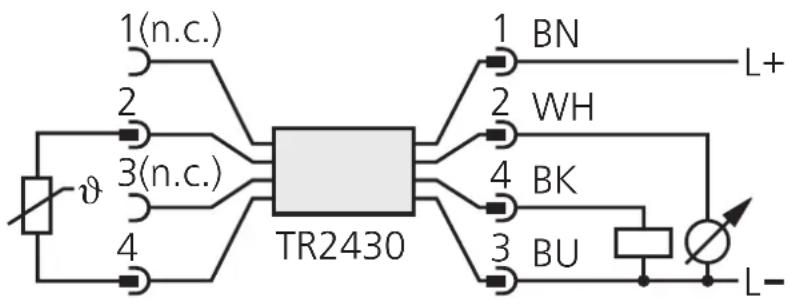

6. Elektrischer Anschluß

Das Gerätarf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsvorsorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiβ)
3 = BU (blau), 4 = BK (schwarz)
n.c. = nicht belegt

7. Programmieren

1	Mode/Enter Set	→ SP1	Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2	Mode/Enter Set	→ 70	Drücken Sie die Taste Set und halten Sie sie gedrückt. Der aktuelle Parameterwert wird 5 s lang angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
		→ 100
3	Mode/Enter Set	→ 5P1	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.
Warten Sie 5 s (das Gerät gehen in den Betriebsmodus und zeigt den aktuellen Meßwert), oder beginnen Sie wieder mit Schritt 1, um weitere Parameter zu programmieren.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnnt der Durchlauf wieder beim minimalen Einstellwert.

Verriegeln / Entriegeln

Das Gerät laßt sich elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Programmiertasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

8. Inbetriebnahme / Betrieb

Prufen Sie, ob das Gerät sicher Funktioniert.

Störanzeigen während des Betriebs:

OL	= Temperatur zu hoch
UL	= Temperatur zu niedrig
SC I	(blinkend) = Kurzschluß im Schaltausgang; der Ausgang ist abgeschaltet.

Störanzeigen während des Betriebs (Forts.):

Err	(blinkend) = kein Temperaturfuhler angeschlossen; Fehler oder Kurzschluß im Temperaturfuhler; Kabelbruch; Überschreiben des Erfassungsbereichs

9. Technische Daten

Betriebsspannung [V]	20 ... 30 DC
Strombelastbarkeit [mA]	250 Kurzschlußschutz, getaktet, verpolungssicher / überlastfest, Watchdog integriert
Spannungsabfall [V]	< 2 Stromaufnahme [mA] ... < 66 Konstantstrom [μA] ... 385 durch das Pt 1000-Element
Genauigkeit Schaltausgang [°C/°F]	± 0,2 / ± 0,36
Analogausgang [°C/°F]	± (0,2 / 0,36 + 0,4% der eingestellen Spanne)
Anzeige [°C/°F]	± (0,2 / 0,36 + 1/2 Digit)
Auflösung Schaltausgang [°C/°F]	0,5 / 1
Analogausgang [°C/°F]	0,125 / 0,23
Anzeige [°C/°F]	0,5 / 0,5
Temperatureinflüß [% vom Meßbereichsendwert/pro 10 K]	± 0,1
Meß-/ Anzeigen- Zykluszeit [ms]	200 Bereitschaftsverzögerungszeit [s] ... 1,5
Gehäusewerkstoffe V2A (1.4301); EPDM/X (Santoprene); PC Copolymer; PBTP (Pocan); FPM (Viton) Umgebungstemperatur [°C] -25 ... +70 Lagertemperatur [°C]	-40 ... +85
Schutzart	IP 67
Isolationswiderstand [MΩ]	> 100 (500 V DC)
Schockfestigkeit [g]	50 (DIN / IEC 68-2-27, 11ms)
Vibrationsfestigkeit [g]	20 (DIN / IEC 68-2-6, 10 - 2000 Hz)
EMV IEC 1000/4/2 ESD:	4 / 8 KV
IEC 1000/4/3 HF gestrahl:	10 V/m
IEC 1000/4/4 Burst:	2 KV
IEC 1000/4/6 HF leitungsgebunden:	10 V

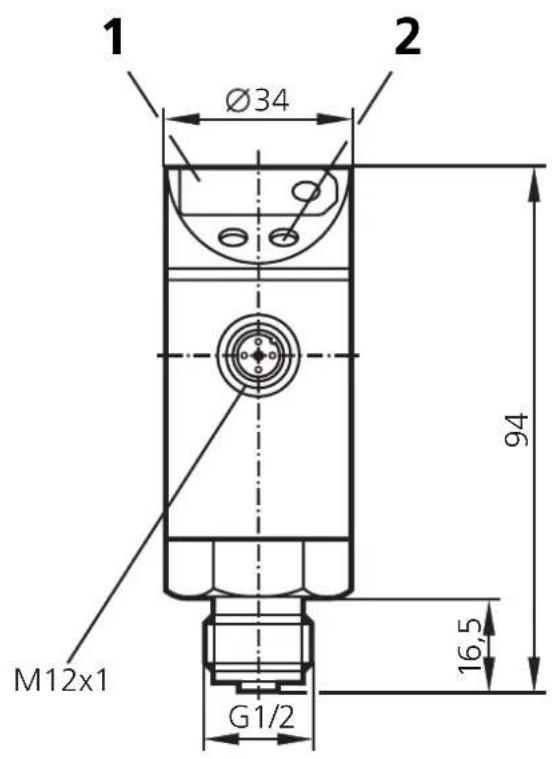

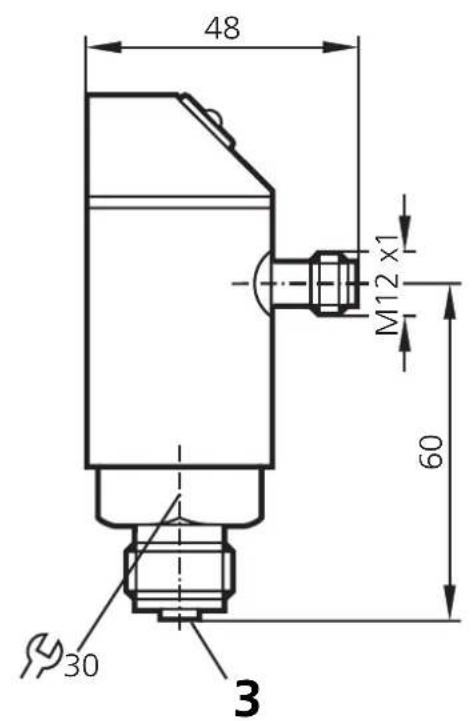

Maßzeichnung Scale Drawing Dimensions

1 = 7-Segment-Anzeige
2 = Programmiertaste
3 = Steckverbinder für Temperatursensor

1 = 7-segment display
2 = programming button
3^ = connector for temperature sensor
1 = visualisation digitale
2 = bouton poussoir
3 = Connecteur pour la sonde de température
