BEDIENUNGSANLEITUNG E37T Ceado

BEDIENUNGS- UND WARTUNGSANLEITUNG

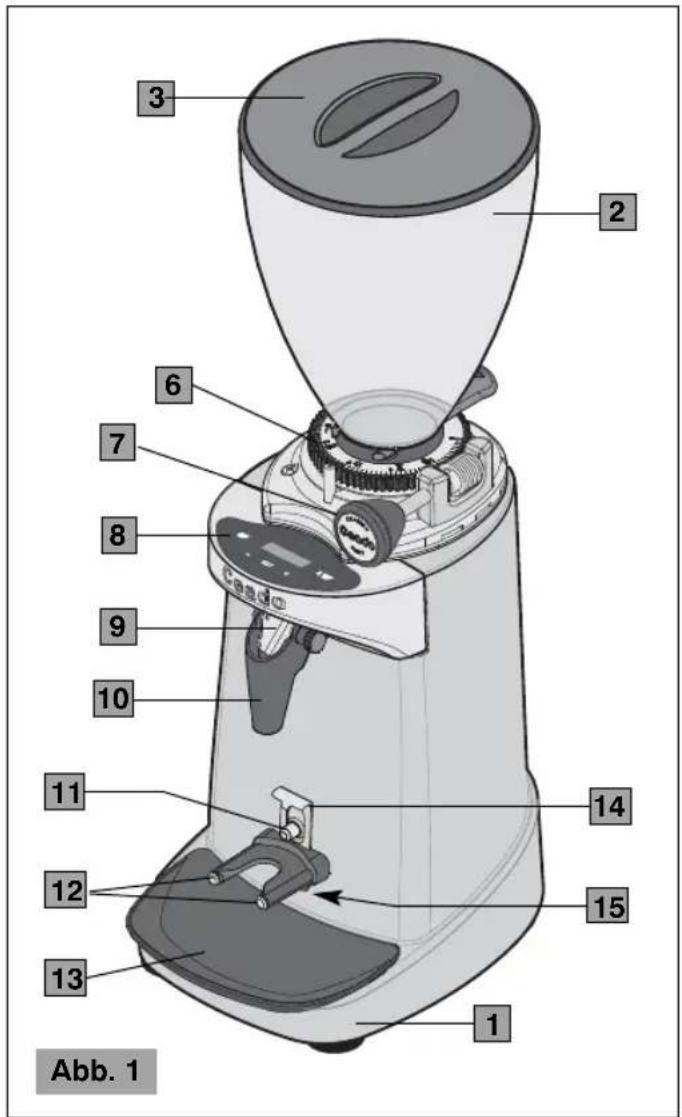

KAFFEEMÜHLE E37J, E37R, E37S, E37SL, E37T und E37K Die Kaffeemühlen Modell E37J, E37R, E37S, E37SL, E37T und E37K sind Profigeräte zum Mahlen und nachfolgenden Verteilen des Kaffees durch eine Auswurföffnung. Wie bei allen anderen Hausgeräte muss man bei der Verwendung der Geräte besonders vorsichtig sein, um Körperverletzungen zu vermeiden und das Gerät nicht zu beschädigen. Daher muss man die vorliegenden Anweisungen vor der Inbetriebnahme gründlich lesen und die Sicherheitsvorschriften befolgen. Das Gerät auf keinen Fall verwenden, wenn man die Bedienungsanleitung nicht eingehend kennt! MOLINILLO DE CAFÉ E37J, E37R, E37S, E37SL, E37T y E37K Los molinillos de café modelo E37J, E37R, E37S, E37SL, E37T y E37K son aparatos profesionales para moler el café y para distribuir el mismo por medio de una boca de descarga. Como todos los electrodomésticos se tiene que utilizar con mucha prudencia para evitar lesiones a personas y daños en el aparato. Por lo tanto, leer con cuidado las siguientes instrucciones para el uso antes de la puesta en funcionamiento y respetar las prescripciones correspondientes a la seguridad. ¡No utilizar el aparato si no se conocen correctamente las instrucciones para el uso! Seite 58

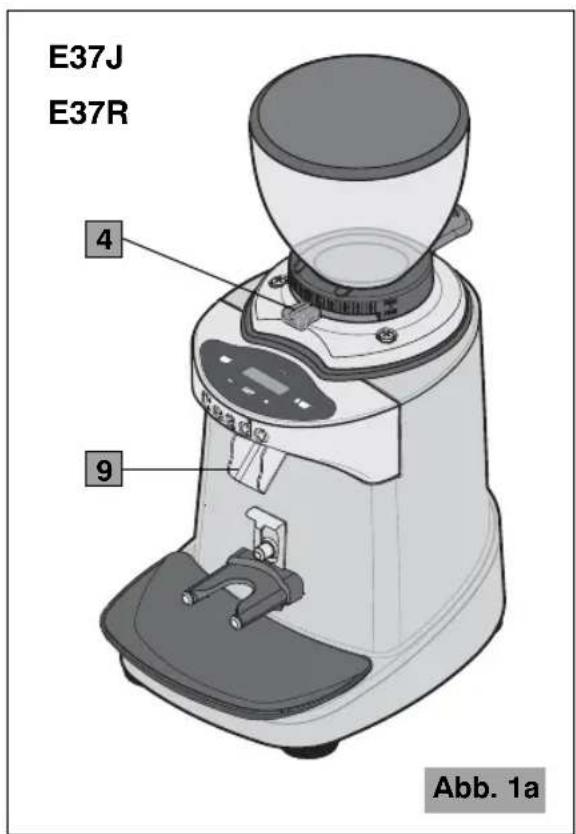

Untersatz Kaffeebohnenbehälter Kaffeebohnenbehälterdeckel Einstellhebel zum Mahlen (Abb. 1a) Kaffeebohnenbehälterverschluss (Abb. 2) Einstellring zum Mahlen Einstellknopf zum Mahlen Dosiertastatur Auswurföffnung Auswurföffnungsverlängerung (wo vorhanden) Starttaste Auflage des Filterbehälters

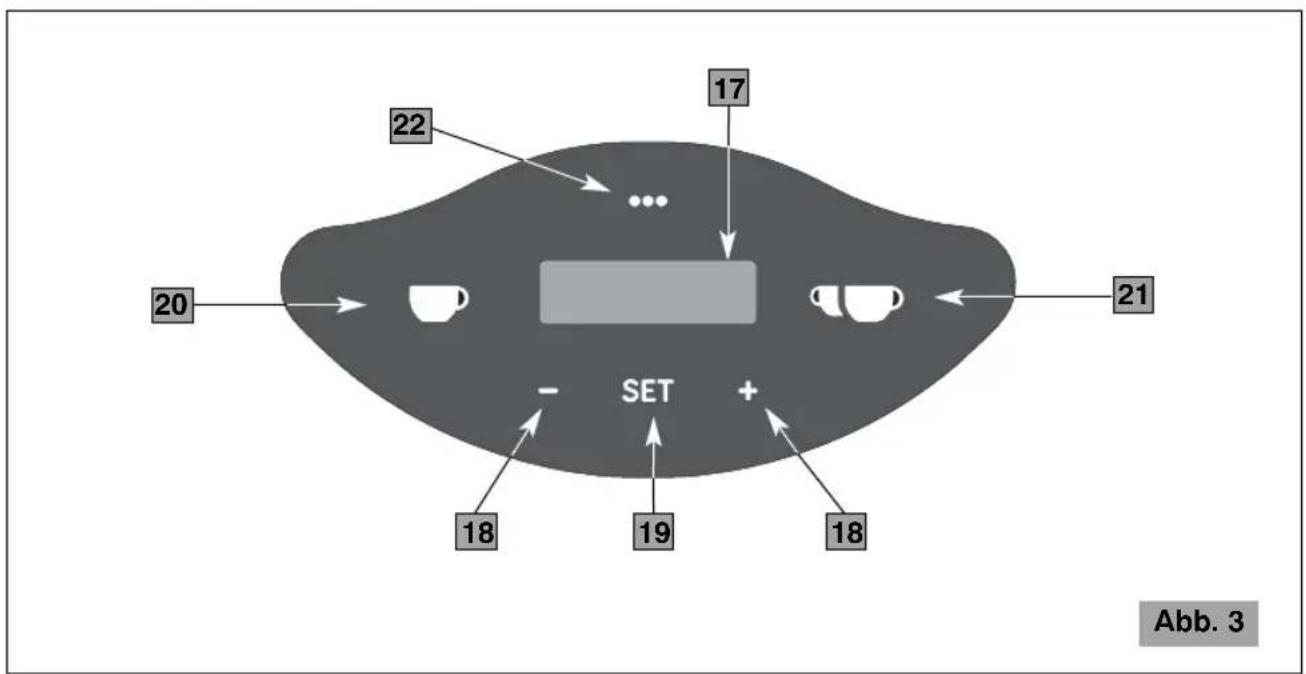

Auflage Filterbehälterhalter Haltereinstellschraube ON-OFF (I-O)-Schalte (Abb. 2) Dosierdisplay (Abb. 3) Taste + Taste - Taste SET Wahl 1 Tasse Wahl 2 Tassen Extraportion-Taste

Besonderheit des Modells E37K (Abb. 1b)

SICHERHEITSVORSCHRIFTEN ALLGEMEINE HINWEISE

1. Die folgenden Anweisungen vor der Benutzung des Gerätes

2. Dieses Gerät ist nur zum internen Gebrauch bestimmt.

3. Dieses Gerät ist nicht zur Installation in Küchen bestimmt (mit

Ausnahme der Modelle, die mit einer Potentialausgleichsklemme ausgestattet sind und im Installationsabschnitt erwähnt werden). Abb. 3

4. Die maximale und minimale Raumtemperatur zum korrekten Betrieb

des Geräts beträgt jeweils 32°C und 10°C.

5. Die Installation und sämtliche Wartungsarbeiten dürfen

ausschließlich von einem qualifizierten und für diese Aufgaben zugelassenen Personal durchgeführt werden.

6. Sich vergewissern, dass die Netzspannung mit den

Geräteschilddaten übereinstimmt und dass die elektrische Anlage geerdet und mit einem Differentialschalter ausgestattet ist.

7. Das Stromkabel in eine mit Wärmschalter oder Sicherungen

geschützten Steckdose einführen. Am besten keine Adapter und Mehrfachstecker verwenden.

8. Eine TROCKENE, GESCHÜTZTE ARBEITSPOSITION weit weg

von Wasserspritzern und Wasserstrahlen, Wärmequellen, offenen Flammen und entzündbaren Stoffen wählen.

9. Das Gerät auf eine ebene und stabile Oberfläche stellen, wo es

nicht umgestoßen werden kann. Die höchste Stellfläche (Kaffeebohnenbehälter) muss eine Höhe nicht unter 1,5 m betragen.

10. Dieses Gerät ist für den Profigebrauch bestimmt und darf daher nur

von einem erfahrenen und zu diesem Zweck geschulten Personal benutzt werden. Dieses Gerät ist NICHT für die industrielle Lebensmittelverarbeitung in der Massenproduktion bestimmt.

11. Dieses Gerät darf nicht von Personen (inklusive Kinder) mit

geringen körperlichen, sensorischen bzw. geistigen Voraussetzungen sowie ohne Kenntnisse benützt werden, außer sie werden zum Einsatz des Gerätes ausgebildet und zu ihrer Sicherheit von einer zuständigen Person kontrolliert. KINDER SIND ZU BEAUFSICHTIGEN, UM SICHERZUSTELLEN, DASS SIE NICHT MIT DEM GERÄT SPIELEN.

12. Dieses Gerät darf nicht für zweckwidrige Einsätze benützt werden,

sondern ausschließlich zum Mahlen von gerösteten Kaffee in Bohnenform. Jeder andere Einsatz ist gefährlich. Das Gerät darf nicht ohne den Kaffeebohnenbehälter und seinen Kaffeebohnenbehälterdeckel benützt werden.

13. Stets für sichere Arbeitsbedingungen sorgen und das Gerät auf

keinen Fall mit nassen Händen bzw. Füßen und niemals im Freien benutzen.61

14. Die Originalverpackung für eine eventuelle zukünftige Verwendung

aufbewahren, denn sie bietet den besten Schutz vor Stößen während des Transports.

15. Bei Bränden Kohlendioxyd- Feuerlöscher (CO

) verwenden. Kein Wasser bzw. Pulverfeuerlöscher einsetzen.

16. Das Gerät nicht in Wasser eintauchen!

17. Es ist strengstens untersagt, das Gerät auseinanderzubauen bzw.

Eingriffe an den Innenteilen vorzunehmen.

18. Vor Durchführung von Wartungs- und Reinigungsarbeiten und wenn

das Gerät nicht gebraucht wird, stets den Stecker aus der Steckdose ziehen.

19. Das Gerät nicht verschieben, indem man ihn am Kabel zieht. Den

Stecker niemals durch Ziehen am Kabel bzw. mit nassen Händen aus der Steckdose nehmen. Wenn das Stromkabel beschädigt ist, muss dieses, um jegliches Risiko zu vermeiden, vom Hersteller bzw. seinem technischen Kundendienst oder einer ähnlichen, ausgebildeten Person gewechselt werden.

20. ACHTEN SIE DARAUF, keine Gegenstände, Metalle bzw. andere

harte Materialien in den Kaffeebohnenbehälter zu geben. Dieser Vorgang könnte gefährlich sein und Schäden verursachen.

21. Setzen Sie das Gerät niemals mit beschädigten bzw. mit lockeren

Bauteilen ein, sondern wenden Sie sich sofort an einen befugten Kundendienst.

22. Geräuschpegel: das Gerät überschreitet nicht 70 dB.

Das Gerät entspricht der europäischen CE-Verordnung 1935/2004 und nachfolgenden Aktualisierungen. Anmerkung: Aufgrund von statistischen Produktkontrollen könnte das Gerät mit Kaffeeresten geliefert werden.

DIE VORLIEGENDE BEDIENUNGSANLEITUNG AUFBEWAHREN

Zur Online-Konsultation dieser Anleitungen, besuchen Sie die Web Site www.ceado.comD

INSTALLATION Vor der Installation des Gerätes muss man die zuvor genannten Sicherheitsvorschriften befolgen. Zur Installation des Geräts muss ein ausgebildetes Personal anwesend sein, das in der Lage ist, den Mahlgrad des Kaffees zu kontrollieren.

1. Sich vergewissern, dass die Netzspannung mit den Geräteschilddaten übereinstimmt und dass

die elektrische Anlage geerdet und mit einem Differentialschalter ausgestattet ist.

2. Eine TROCKENE, GESCHÜTZTE ARBEITSPOSITION weit weg von Wasserspritzern und

Wasserstrahlen, Wärmequellen, offenen Flammen und entzündbaren Stoffen wählen. Das Gerät kippsicher auf eine waagrechte, stabile Fläche stellen.

3. Die Auflage in ihrem Sitz positionieren, um den Arbeitsbereich so sauber wie möglich zu halten.

Bevor der Stecker in die Steckdose gesteckt wird muss man sich vergewissern, dass sich der ON-OFF-Schalter (16 Abb. 2) auf "O" (ausgeschaltet) befindet.

4. Die externe Potentialausgleichsklemme unter dem Untersatz des Geräts (wenn verfügbar)

an einen Potentialausgleichsknoten anschließen.

5. Das Stromkabel in eine mit Wärmschalter oder Sicherungen geschützten Steckdose einführen.

Am besten keine Adapter und Mehrfachstecker verwenden.

6. Das Speisekabel ausstrecken. Dieses darf nicht über scharfe Kanten oder heiße Oberflächen

laufen. Den Kontakt des Kabels mit Öl vermeiden. Vermeiden, dass das Speisekabel frei von der Fläche, auf die das Gerät gestellt wurde, herunterhängt.

7. Sich vergewissern, dass der Kaffeebohnenbehälter korrekt aufsitzt und der

Kaffeebohnenbehälterverschluss (5 Abb. 2) vollständig bis zum Anschlag offen ist. Die CE-Konformitätserklärung dieses Geräts steht im Abschnitt Produkte unserer Web-Site www.ceado.com zur Verfügung.63

VORBEREITUNG UND EINSATZ

Bei erster Inbetriebnahme: Alle Bauteile, die mit den Lebensmitteln in Berührung kommen mit laufendem Wasser spülen: Kaffeebohnenbehälter, Deckel, Verschluss, Auswurföffnung, Auswurföffnungsverlängerung, Sicherheitsgitter, Auflage. Start Den Behälter mit Kaffeebohnen füllen und mit dem Deckel schließen. Den ON-OFF-Schalter (16 Abb. 2) auf “I” einstellen. Bei Einschalten des Geräts, erscheint am Display folgendes: Automatischer Betrieb Zum Mahlen der Menge für eine Einzelportion, muss die Taste gedrückt werden. Die entsprechende LED schaltet sich ein und am Display wird folgendes angezeigt: Dies bedeutet, dass das Gerät zum 2 Sekunden lang mahlt. Bei dieser Werkseinstellung werden ca. 8 Gramm Kaffee mit einem Durchschnittsmahlgrad gemahlen. Zum Mahlen der Kaffeemenge für eine Doppelportion, muss die Taste gedrückt werden. Auch in diesem Falle schaltet sich die entsprechende LED ein und am Display wird folgendes angezeigt: Dies bedeutet, dass das Gerät zum 4 Sekunden lang mahlt. Bei dieser Werkseinstellung werden ca. 16 Gramm Kaffee mit einem Durchschnittsmahlgrad gemahlen. Anmerkung: Wenn die Funktion "Extraportion" aktiviert ist (siehe Abs. Einstellung der Extraportion, Seite 70), ist es möglich, die erforderliche Kaffeemenge durch Drücken der Taste zu mahlen. Anmerkung: Die Werkseinstellungen der Mahlzeiten unterscheiden sich je nach den Modellen. Anmerkung: Die mit diesen Einstellungen erhaltene Menge gemahlenen Kaffees kann je nach Kaffeeart, Kaffeebohnengröße und Röstungsgrad, aber auch abhängig von den klimatischen Bedingungen, den Mahleinstellungen und der Netzfrequenz erheblich variieren. Jedes Mal, wenn der Mahlgrad gewechselt wird, muss eine neue Betriebszeit eingestellt werden, um die genaue, gewünschte Kaffeemenge zu mahlen (siehe Abs. Einstellung der Mahlzeiten, Seite 67). Doppelport. 4.0 BEREIT Einzelport. 2.0 BEREIT

Manueller Betrieb Zum fortlaufenden Mahlen des Kaffees ohne Zeiteinstellung, müssen die Tasten und gleichzeitig gedrückt werden. Es schalten sich beide LED ein und am Display wird folgendes angezeigt: Entnahme des Kaffees Wenn sich das Gerät im Zustand “BEREIT” befindet, muss zum Mahlen mit dem Filterbehälter die Starttaste (11 Abb. 1) so lange in dieser Position gedrückt werden, bis der Auswurf beendet wird. Während des Betriebs blinkt die entsprechende LED und am Display wird die Meldung “MAHLVORGANG” angezeigt. Anmerkung: Nur beim automatischen Betrieb zeig das Display auch die zum Abschluss des Auswurfs verbliebene Zeit an. Nach Abschluss des Auswurfs kehrt das Gerät auf den Zustand “BEREIT” zurück und wartet zum Mahlen einer neuen Portion, die gleich wie die vorher eingestellte ist. Anmerkung: Während des Betriebs ohne Kaffee, können metallische Geräusche auftreten, die vom der Auswurföffnung erzeugt werden. Es handelt sich hierbei um eine Vibration der Klappe, die sich im Inneren befindet und ist absolut normal. Das Geräusch verschwindet, wenn der Kaffee gemahlen wird.

Die Kaffeemühle speichert in einem Hauptzähler die Anzahl der ausgeworfenen Portionen ab Verlassen des Werks (dieser Wert kann nicht rückgestellt werden) und in einem Teilzähler die Anzahl der ausgeworfenen Portionen nach vom Benutzer vorgenommenen Rückstellung (Reset). Bei jedem Zähler wird ferner die Anzahl der einzelnen, doppelten und Extraportionen unterschieden. Anmerkung: Aufgrund der Durchführung von statistischen Kontrollen des Produkts, könnte das Gerät das Werk mit Zählern, die von Null abgehen, verlassen. Ablesen der Zähler Die Taste drücken. Das Display zeigt zuerst den Teilzähler mit den Gesamtportionen an (Einzelportionen + Doppelportionen + Extraportionen + manuelle Portionen), die nach der letzten Rückstellung (Reset) ausgeworfen wurden: Bei Drücken der Taste oder können ferner die vorgenommenen Einzel-, Doppel- oder Extraportionen ab der letzten Rückstellung (Reset) unterschieden werden: Totale Port. von Reset XXX65

, oder Anmerkung: Der Wert der Gesamtportionen kann mehr als das Doppelte der Summe des Werts der Einzel- und Doppelportionen betragen, da auch die mit dem manuellen Betrieb ausgeworfenen Portionen gezählt werden. Zum Rückstellen eines Zählers muss die Taste 3 Sekunden lang gedrückt werden, bis ein Doppelpiep zu hören ist. Zum Lesen des Hauptzählers muss neuerlich die Taste gedrückt werden und am Display wird nachfolgendes angezeigt: Auch in diesem Fall, können bei Drücken der Taste oder die vorgenommenen Einzel-, Doppel- oder Extraportionen ab der letzten Rückstellung (Reset) unterschieden werden: , oder Anmerkung: Nach 5 Sekunden Einsatz verlässt das System automatisch die Seite der Zähler und geht auf dem Normalbetrieb über. Einzelportion gemahlen XXX Doppelportion gemahlen XXX Extra Portionen gemahlen XXX Extra Port. von Reset XXX Totale Portionen gemahlen XXX Einzelport. von Reset XXX Doppelport. von Reset XXX EINSTELLUNGEN Für eine korrekte Gesamteinstellung der Kaffeemühle bitte wie folgt vorgehen:

1. Einstellen der Korngröße (siehe Abs. Einstellung zum Mahlen des Kaffees, Seite 65) des

2. Einstellen des Aussehens des gemahlenen Kaffees.

3. Einstellen des Portionsgewichts durch Einstellung der Mahlzeiten (siehe Abs. Einstellung der

Mahlzeiten, Seite 67). Anmerkung: Die Einstellungen nach Punkt 1 und 2 beeinflussen die Einstellung des Portionsgewichts.

EINSTELLUNG ZUM MAHLEN DES KAFFEES

Das Gerät verlässt das Werk schon mit einer maximalen Einstellung. Man kann jedoch bei Notwendigkeit, aufgrund von verschiedenen externen Faktoren wie benützte Kaffeemischung, Feuchtigkeit, Temperatur bzw. Abgabeleistung der Espressokaffeemaschine, den Mahlgrad einstellen. Eine weitere Korrektur des Mahlgrads kann vorgenommen werden, indem der Hebel (4 Abb. 1a) am Kaffeebohnenbehälterboden (siehe Abb. 4) betätigt wird, für die Modelle E37J und E37R. Zum Einstellen des Mahlgrads bei den Modellen E37S, E37SL, E37T und E37K muss der EinstellknopfD

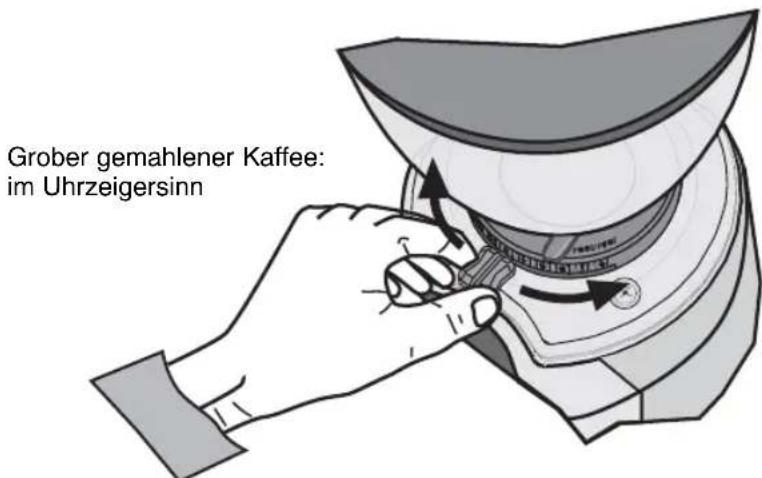

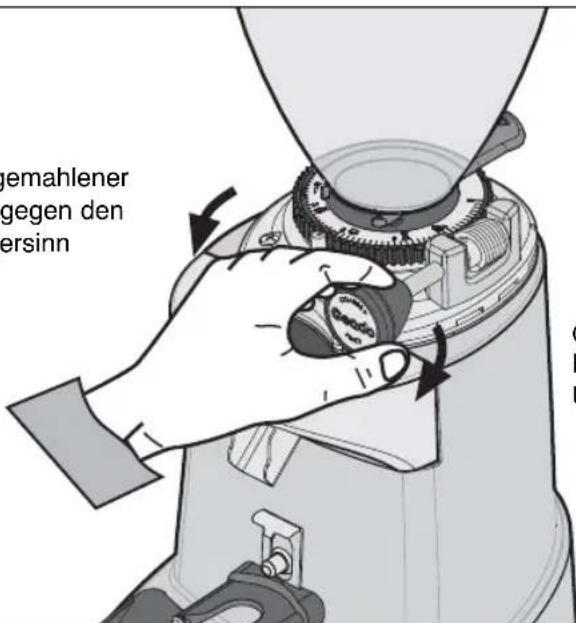

zum Mahlen (7 Abb. 1) am Kaffeebohnenbehälterboden (siehe Abb. 4a) gedreht werden. Betätigen Sie den Hebel/Knopf immer mit laufendem Motor und ohne Kaffee in den Mahlscheiben). Zu diesem Zweck kann der Verschluss (5 Abb. 2) am Kaffeebohnenbehälterboden betätigt werden, um das Hinunterfallen der Kaffeebohnen in das Mahlwerk zu unterbrechen oder wieder aufzunehmen.

Für einen feiner gemahlenen Kaffee muss der Hebel/Knopf gegen den Uhrzeigersinn betätigt werden.

Für einen grober gemahlenen Kaffee muss der Hebel/Knopf im Uhrzeigersinn betätigt werden. Es wird darauf hingewiesen, dass das Mahlen mit der Entnahmezeit des Kaffees zusammenhängt und dass diese 25-30 Sekunden für eine Tassenmenge von 25-30 ml betragen muss. Wenn die Entnahmezeit zu lange dauert, muss der Kaffee grober gemahlen werden und wenn die Zeit zu kurz ist, feiner. ANMERKUNG! Es wird daher empfohlen, kleinere Kaffeemengen zu mahlen und bei jedem Einstellversuch abzuwarten, dass sich die Mahlscheiben vorher entleeren, indem jedes Mahl der Verschluss geöffnet und geschlossen wird. Abb. 4 Abb. 4a Feiner gemahlener Kaffee: gegen den Uhrzeigersinn Grober gemahlener Kaffee: im Uhrzeigersinn Grober gemahlener Kaffee: im Uhrzeigersinn Feiner gemahlener Kaffee: gegen den Uhrzeigersinn67

EINSTELLUNG DER MAHLZEITEN

Anmerkung: Besonders beim Modell E37K und nur beim ersten Gebrauch werden, aufgrund der Beschaffenheit der Mahlscheiben, erst nach einer kurzen Anlaufzeit mit einigen Mahlvorgängen Portionen mit konstantem Gewicht erreicht. Anmerkung: Die einstellbare Mindestzeit beträgt 0,1 Sekunden, während die maximale Zeit 99,9 Sekunden für alle Portionen beträgt. Einzelportion Zum Ändern der Mahlzeit der Einzel- oder Doppelportion, muss das Einstellungsmenü abgerufen werden, indem die Taste 3 Sekunden lang gedrückt wird, danach ist ein Piep zu hören und am Display wird nachfolgendes angezeigt: Zum Einstellen der Zeit einer Einzelportion, muss gedrückt werden. Am Display wird die aktuell eingestellte Zeit angezeigt: Zum Ändern dieser Zeit mit einer Präzision von 0,1 Sekunden, muss die Taste oder gedrückt werden und dann die Wahl mit der Taste bestätigen. Wenn 10 Sekunden lang keine Taste gedrückt wird, wird keine Änderung vorgenommen. Doppelportion Zum Ändern der Mahlzeit einer Doppelportion, muss das Einstellungsmenü abgerufen werden, und am Display wird folgendes angezeigt: Die Taste ein Mal drücken. Am Display erscheint folgendes: Nun kann bei Drücken der Taste , wie für die Einzelportion erklärt, die Mahlzeit für eine Doppelportion eingestellt werden. Extraportion (wenn aktiviert) Zusätzlich zur Einzel- und Doppelportion kann eine dritte Portion (Extraportion) eingestellt werden. Rufen Sie das Einstellungsmenü auf und wenn das Display folgendes anzeigt: Zeit einstellen Einzelportion Zeit einstellen Doppelportion Zeit einstellen Einzelportion Tasten+- drücken Z. Einzelp. 2.0 Zeit einstellen EinzelportionD

Die Taste zweimal drücken. Am Display erscheint folgendes: Nun kann bei Drücken der Taste , wie für die anderen Portionen erklärt, die Mahlzeit für eine Extraportion eingestellt werden. Verlassen des Einstellungsmenüs Zum Verlassen des Einstellungsmenüs und zur Rückkehr auf den Zustand “BEREIT”, wenn man sich auf einer der drei Einstellseiten der Portionszeit befindet: , oder muss die Taste so lange gedrückt werden, bis folgendes angezeigt wird: Zur Bestätigung die Taste drücken. SONSTIGE EINSTELLUNGEN Die Taste 3 Sekunden lang drücken, um wie schon im vorherigen Abschnitt beschrieben, das Einstellungsmenü abzurufen. Am Display wird die erste Seite angezeigt: Von dieser Seite aus, können nachfolgende Vorgänge durchgeführt werden: Wahl der Menüsprache Die Taste drücken, bis die folgende Seite angezeigt wird: Zur Bestätigung die Taste drücken. Am Display wird die folgende Seite angezeigt: Tasten+- drücken Sprache Deutsch Zeit einstellen extra Portion Einstellen Sprache Zeit einstellen Einzelportion Zeit einstellen extra Portion Verlassen Zeit einstellen Einzelportion Zeit einstellen Doppelportion69

Die Taste oder zur Wahl einer der 5 Sprachen zu wählen: Italienisch, Englisch, Spanisch, Deutsch und Französisch. Zur Bestätigung die Taste drücken. Einstellung der Starttaste Gemäß der Werkseinstellung wirft das Gerät den Kaffee nur so lange aus, bis die Starttaste (11 Abb. 1) gedrückt bleibt. Wenn während des Auswurfs einer Portion diese Taste losgelassen wird, bleibt der Motor stehen, das System geht auf die Pause über und am Display wird die verbleibende Zeit zum Abschluss der Portion sowie die Meldung “MAHLVORGANG” angezeigt. Ferner blinkt die LED der gewählte Portion, um anzuzeigen, dass die ausgeworfene Portion nicht vervollständigt wurde. Nun muss, um die Portion zu vervollständigen, neuerlich mit dem Filterbehälter die Starttaste (11 Abb. 1) so lange gedrückt werden, bis die Portion vollständig ist. Wenn hingegen, die Portion nicht abgeschlossen werden möchte, muss nur eine der Dosiertasten oder gedrückt werden, um die laufende Portion auf Null zu stellen und damit das System wieder in die Position BEREIT zurückkehrt. Es ist möglich, diese Funktion zu ändern, indem die Starttaste (11 Abb. 1) auf die Impulsmodalität oder die Modalität “dose with start” programmiert wird. Mit der Impulsmodalität beginnt der Kaffeeauswurf mit einem einfachen Druck der Starttaste (11 Abb. 1) und endet nur nachdem die zum Auswurf der gewünschten Portion eingestellte Zeit abgelaufen ist. Mit der Modalität “dose with start” wird die Einzelportion mit einem einfachen Druck der Starttaste (11 Abb. 1) ausgeworfen oder eine Doppelportion, indem immer die Starttaste zweimal schnell gedrückt wird (11 Abb. 1). Auch in diesem Fall wird der Kaffeeauswurf nur nachdem die zum Auswurf der gewünschten Portion eingestellte Zeit abgelaufen ist, beendet. Zum Wechsel der Funktion der Starttaste, die Taste drücken, bis die folgende Seite angezeigt wird: Zur Bestätigung drücken. Am Display wird folgendes angezeigt: Zum Einstellen der Funktion “Impuls ON”, “Impuls OFF” bzw. “dose with start”, muss die Taste oder gedrückt werden. Lüfter-Modus-Einstellung (nur bei den Modellen E37SL und E37T verfügbar) Das Gerät wird vom Werk mit einem automatischen Temperatursteuersystem geliefert, das nur bei Bedarf einen Lüfter einschaltet. Allerdings kann diese Einstellung geändert und im Dauerbetrieb benützt werden. Zum Zugriff auf das Einstellungsmenü, die Taste 3 Sekunden lang drücken. Danach die Taste oder drücken bis die folgende Seite angezeigt wird: Tasten+- drücken Impuls OFF Einstellen StarttasteD

Zur Bestätigung drücken. Am Display wird folgendes angezeigt: Zum Einstellen der Funktion “Thermische Kontrolle” oder “Dauerlüftung” muss die Taste oder gedrückt werden. Zur Bestätigung die Taste drücken. Verlassen Sie das Einstellungsmenü. Einstellung der Extraportion Zum Zugriff auf das Einstellungsmenü, die Taste 3 Sekunden lang drücken. Danach die Taste oder drücken bis die folgende Seite angezeigt wird: Zur Bestätigung drücken. Am Display wird folgendes angezeigt: oder Durch Drücken der oder Taste können Sie die Funktion "Extraportion" aktivieren/deaktivieren. Wenn die Extraportion aktiv ist, bleibt die entsprechende LED (siehe Abb. 3) an. Zur Bestätigung die Taste drücken. Verlassen Sie das Einstellungsmenü. Verlassen des Einstellungsmenüs Zum Verlassen des Einstellungsmenüs und zur Rückkehr auf den Zustand “BEREIT”, muss die Taste sechs Mal gedrückt werden, bis folgende Seite angezeigt wird: Zur Bestätigung drücken. Tasten+- drücken extra Port. ON Tasten+- drücken extra Port. OFF Extra function einstellen Tasten+- drücken Thermische Kont. Lüfter einstellen Verlassen71

Niemals ohne den Kaffeebohnenbehälter oder mit dem Kaffeebohnenbehälter ohne Kaffeebohnenbehälterdeckel arbeiten. Vergewissern Sie sich, dass der Kaffeebohnenbehälterverschluss des Kaffeebohnenbehälters vollständig bis zum Anschlag offen ist (letztes Einrasten) (siehe Abb. 6). Die Kaffeemühle nicht zu lange ohne Kaffeebohnen im Behälter laufen lassen. Sollte dies geschehen, könnte der Motorschutz ausgelöst werden. In diesem Falle muss die zur Rückstellung notwendige Zeit abgewartet werden, bevor mit dem Kaffeemahlen fortgeschritten werden kann. Aus diesem Grund darf die Kaffeeverpackung nicht im Kaffeebohnenbehälter eingeführt werden, da diese eine Kontrolle der verbliebenen Kaffeebohnenmenge verhindert. Wenn die Kaffeemühle aufgrund eines geschlossenen Betriebes längere Zeit nicht eingesetzt wird, wird immer empfohlen, diese mit dem Hauptschalter auszuschalten. Der Kaffeebohnenbehälter darf nur Kaffeebohnen und nicht mit schon gemahlenem Kaffee oder anderen Substanzen gefüllt werden. Abb. 6

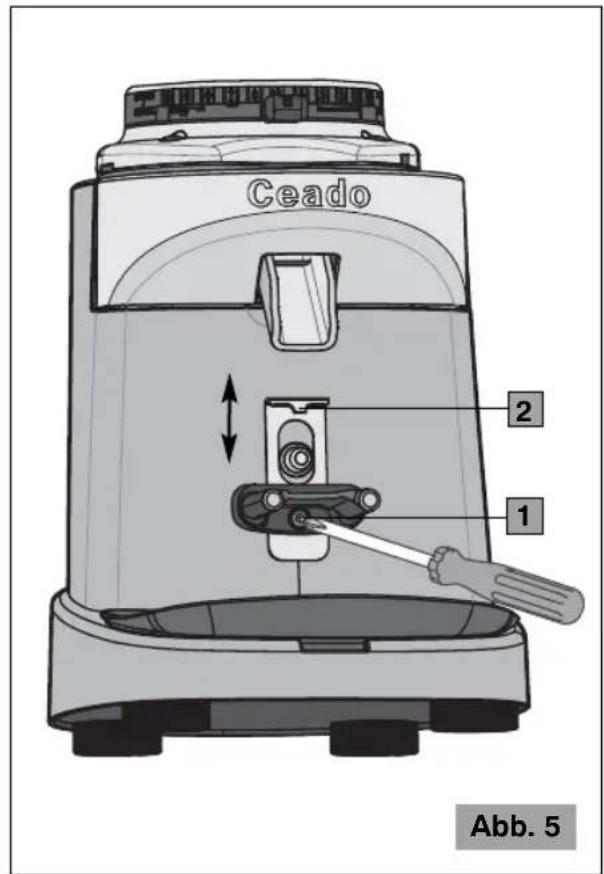

EINSTELLUNG FILTERBEHÄLTERHALTER

Die Filterbehälterhalter wurde zum Einsatz mit verschiedenen Filterbehälter, die in den meisten, handelsüblichen Kaffeemaschinen vorhanden sind, entworfen. Mit einem Kreuzschlitzschraubenzieher mittlerer Größe, die Einstellschraube (1 Abb. 5) lockern, den Filterbehälter am Halter (2 Abb. 5) positionieren, ihre Höhe einstellen und dann die Schraube neuerlich anziehen. Die optimale Einstellung stützt den Filterbehälter in einer perfekt horizontalen Position. Abb. 5

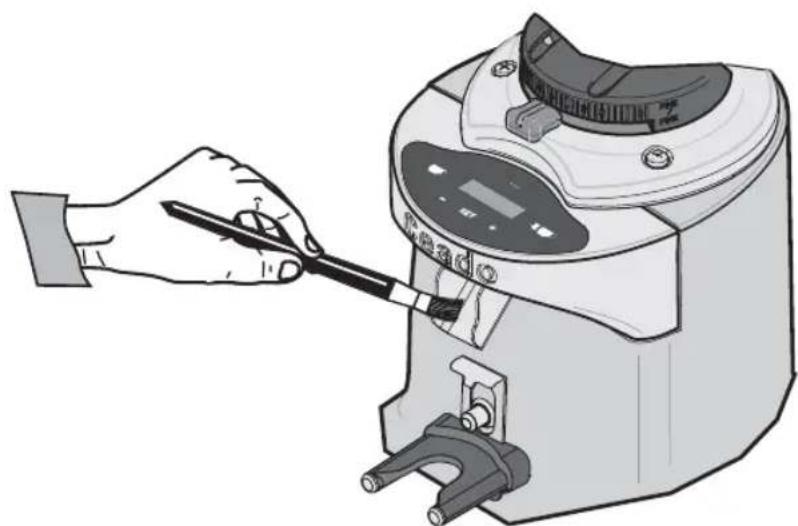

REINIGUNG Ein immer gut gereinigtes und ordentliches Gerät garantiert eine optimale Qualität des Produktes und eine längere Lebensdauer des Gerätes selbst. Die Reinigungsarbeiten müssen von Personen mit Kenntnissen und praktischen Erfahrungen des Geräts vorgenommen werden. Am Ende jedes Arbeitstages die externen und mit Kaffee verschmutzten Oberflächen (Untersatz, Auflage, Auswurföffnung usw.) reinigen. Das Gerät muss mindestens einmal pro Woche gründlich gereinigt werden. Vor Reinigung muss der Stecker des Geräts immer vom Stromstecker getrennt werden. Zur Reinigung des Untersatzes und der Auflage, diese mit Wasser bzw. Alkohol befeuchten. Mit einem trockenen Tuch trocknen. Niemals unter einem Wasserstrahl reinigen und das Gerät ins Wasser tauchen. Nach Entfernung des Kaffeebohnenbehälters, kann dieser mit warmen Wasser und Neutralseife gewaschen werden. Danach sorgfältig trocknen. Für schwer zugängliche Bereiche eine Bürste oder Pinsel (Abb. 7) zur Reinigung benützen und für die anderen Oberflächen ein trockenes Tuch.

SICHERHEITSGITTER E37K

Die Espresso-Kaffeemühle Modell E37K verfügt auch über ein herausnehmbares Sicherheitsgitter (23 Abb. 1b) im Inneren des Kaffeebohnenbehälters. Bevor die Kaffeemühle in Betrieb genommen wird, muss das Sicherheitsgitter in den Kaffeebohnenbehälter eingesetzt werden, und zwar so, dass der Magnetsensor (24 Abb. 1b) des Gitters genau an das obere Ende der Sicherheitsstange passt (25 Abb. 1b). Anmerkung: Die Kaffeemühle startet nicht, bevor das Sicherheitsgitter nicht ordnungsgemäß eingesetzt ist. Jeder Versuch, das Sicherheitssystem zu umgehen und die Kaffeemühle ohne Sicherheitsgitter zu benutzen, kann zu Verletzungen oder Schäden an dem Gerät führen.73

STÖRUNGEN UND ABHILFEN

(Siehe Tabelle der nächsten Seite) Bei Betriebsstörungen, Defekten des Gerätes oder bei Beschädigungen, die auf das Herunterfallen des Gerätes zurückzuführen sind, sofort den Stecker aus der Steckdose ziehen. Sollte man den Schaden nicht beseitigen können, indem man die Anleitungen der folgenden Tabelle befolgt, sich an einen zugelassenen Kundenservice wenden. Nur kompetente Spezialisten dürfen Eingriffe und Wartungen am Gerät vornehmen. Bei nicht korrekt bzw. von nicht zugelassenem Personal durchgeführten Reparaturen wird jede Haftung für eventuelle Schäden abgelehnt. In solchen Fällen erlischt die Garantie. WARTUNG Die Wartung darf nur von einem technisch ausgebildeten Personal vorgenommen werden. Die Wartung der mechanischen und elektrischen Teile des Geräts ist notwendig, um die Merkmale wie Sicherheit und Leistungsfähigkeit, die dieses Gerät kennzeichnen, beizubehalten. Zum Wechsel evtl. Teile müssen immer Originalersatzteile benützt werden. Die Mahlscheiben unterliegen normalem Verschleiß und es wird daher empfohlen, diese ca. alle 400 kg Kaffee bei den Modellen E37J und E37R, 600 kg bei den Modellen E37S und E37SL, 1000 kg beim Modell E37K und 4000 kg beim Modell E37T zu wechseln. Diese Mengenangabe kann je nach Art des benutzten Kaffees und Röstungsgrad variieren. Die Leistungsfähigkeit der Mahlscheiben ist sehr wichtig, um die Mahlqualität der Bohnengröße und Temperatur bei Austritt des gemahlenen Produkts zu gewährleisten. Diese Parameter können den Erfolg eines guten Espressokaffees bemerkenswert beeinflussen. Abb. 7D

Problem Das Gerät schaltet sich nicht ein.

Kontrollieren, dass der Stecker eingesteckt wurde.

Kontrollieren, dass der Wandschutzschalter eingeschalten ist.

Kontrollieren, dass sich der Schalter des Geräts auf ON befindet.

Wenn das Problem nach einer längeren, starken Einsatzzeit bzw. nach einer Überbelastung auftritt, könnte der Motor unter Überlastschutz stehen! Mindestens 20 Minuten abwarten, dann nochmals probieren. Die Wartezeit kann herabgesetzt werden, wenn das Gerät an einem frischen Ort aufgestellt wird.

Einige Sekunden lang sehr grob mahlen, dann die korrekte Einstellung wieder herstellen.

Den technischen Kundendienst zur Kontrolle/ zum Mahlscheibenwechsel kontaktieren.

Kontrollieren, dass die Auswurföffnung frei ist. Die Bohnengröße ist nicht gleichmäßig. Der Kaffee tritt nicht korrekt aus der Auswurföffnung aus.

Wenn sich aufgrund einer falschen Mahleinstellung bzw. bei Anwesenheit eines Fremdkörpers in den Mahlscheiben der Motor blockieren sollte, muss die Korngröße bis aufs Maximum erweitert werden, indem der entsprechende Einstellhebel/Knopf (4 Abb. 1a / 7 Abb. 1) im Uhrzeigersinn betätigt wird. Andernfalls muss das Gerät ausgeschaltet, der Stecker von der Steckdose entfernt und ein technisch ausgebildetes Personal zu Rate gezogen werden. Der Motor ist blockiert. Lösung

Den korrekten Sitz des Sicherheitsgitters überprüfen. Die Kaffeemühle startet nicht (nur Modell E37K).75

GARANTIEBEDINGUNGEN Bei diesem Produkt wird für Material- oder Konstruktionsfehler garantiert. Die Garantiezeit kann je nach den örtlichen Gesetzen oder dem gewerblichen Gebrauch des Landes, in welchem das Produkt verkauft wird, variieren. Sich bitte mit dem Wiederverkäufer, wo das Produkt erworben wurde, in Verbindung setzen. Während der Garantiezeit kann das Produkt je nach Ermessen des Herstellers repariert bzw. ausgetauscht werden, ohne dass dadurch zusätzliche Kosten entstehen, dies nur dann, wenn es wie in dieser Gebrauchs- und Wartungsanleitung vorgeschrieben, benützt wurde. Sollte das Produkt während der Garantiezeit eine Wartung bzw. Reparatur erfordern, sich bitte zwecks Speditionsanleitungen mit dem Wiederverkäufer in Verbindung setzen. Das Produkt muss in seiner Originalverpackung bzw. in einer geeigneten Verpackung zum Versand gebracht werden. Diese Garantie gilt nicht bei Missbrauch, unsachgemäßem Einsatz bzw. nicht zugelassenen Reparaturen. Diese Garantie gilt nicht für Bauteile die, wie z. B. die Mahlscheiben, Verschleißerscheinungen ausgesetzt sind. Die Garantie beschränkt sich auf die Reparatur- bzw. Ersatzkosten des Produktes bzw. seiner defekten Teile bzw. einen Betrag, der mit dem Kaufpreis identisch ist. Weitere Schadensersatzanfragen sind ausgeschlossen. ENTSORGUNG Korrekte Entsorgung dieses Produkts (Elektromüll) (Gemäß der europäischen Richtlinie 2012/19/EU und nachfolgenden Aktualisierungen, in Ländern der Europäischen Union und anderen Ländern mit einem getrennten Sammelsystem anzuwenden) Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können. Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin. Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung. ÄNDERUNGEN VORBEHALTEN Wenn die o.g. Anleitungen nicht befolgt werden, verfällt die Garantie und der Hersteller wird von jeder Haftung befreit. Da diese Anleitungen nicht alle möglichen Verwendungsmöglichkeiten decken können, muss man beim Gebrauch des Gerätes Verantwortung walten lassen.E
