Produkttyp	Steuerzentrale für elektrischen Saunaofen
Marke	Harvia
Modell	C150400
Abmessungen (L x H x T)	250 x 223 x 70 mm
Gewicht	1,4 kg
Stromversorgung	230 V / 240 V einphasig
Maximale Ofenleistung	Bis zu 17 kW
Einstellbarer Temperaturbereich	Bis zu 110 °C (Anzeige bis 125 °C)
Maximale Betriebsdauer	1 bis 12 Stunden (max. 6 h für Familiensauna)
Vorprogrammierung	Von 30 Min. bis 12 h im Voraus, in 30-Min.-Schritten
Funktionen	Temperaturregelung, Timer, Vorprogrammierung, Saunabeleuchtung (max. 300 W), wechselnde Anzeige Temperatur/verbleibende Zeit
Sicherheit	Hauptsicherung 40 mA, rücksetzbarer Überhitzungsschutz, Fehlermeldungen (Er1, Er2, Er3)
Temperatursensor	NTC-Thermistor (22 kΩ bei 25 °C) mit Überhitzungssicherung
Installation	Wandmontage außerhalb der Sauna, nicht einbauen
Wartung	Nur durch Fachpersonal; Austausch von Leiterplatten möglich
Ersatzteile	Anzeige- und Stromversorgungsplatinen, Sicherungen, Temperatursensor
Reparierbarkeit	Leiterplatten geschraubt und austauschbar, abnehmbares Flachbandkabel
Allgemeine Informationen	Für Familien- und Gemeinschaftssaunen; kompatibel mit ein- und dreiphasigen Öfen je nach Modell

Häufig gestellte Fragen - C150400 HARVIA

Wie stelle ich die maximale Betriebsdauer ein?

Schalten Sie das Gerät aus (Position 0). Halten Sie die Vorprogrammierungstaste gedrückt und schalten Sie es wieder ein (Position 1). Halten Sie die Taste gedrückt, bis die grüne Leuchte aufleuchtet (ca. 5 s). Drehen Sie den Temperaturregler, um zwischen 1 und 12 Stunden zu wählen. Drücken Sie die Vorprogrammierungstaste, um zu verlassen.

Was bedeutet der Fehlercode Er1?

Er1 zeigt eine Unterbrechung im Messkreis des Temperatursensors an. Überprüfen Sie die roten und gelben Drähte des Sensors und deren Anschlüsse.

Was bedeutet der Fehlercode Er2?

Er2 signalisiert einen Kurzschluss im Messkreis des Temperatursensors. Kontrollieren Sie die roten und gelben Drähte und deren Anschlüsse.

Was bedeutet der Fehlercode Er3?

Er3 weist auf ein Problem im Überhitzungsschutzkreis hin. Drücken Sie die Rücksetztaste der Sicherung (siehe Abb. 6). Überprüfen Sie auch die blauen und weißen Drähte des Sensors.

Wie installiere ich den Temperatursensor?

Der Sensor muss an der Wand über dem Ofen befestigt werden, 100 mm von der Decke entfernt, die vertikale Achse parallel zu den Seiten des Ofens. Halten Sie die Mindestabstände zu Lüftungsöffnungen ein (1000 mm für allseitige Öffnung, 500 mm für abgewandte Öffnung).

Was ist die maximal angezeigte Temperatur?

Die maximal angezeigte Temperatur beträgt 125 °C, der einstellbare Sollwert ist jedoch auf 110 °C begrenzt.

Kann die Steuerzentrale für eine Gemeinschaftssauna verwendet werden?

Ja, das Modell C150 ist für Familien- und Gemeinschaftssaunen bis 17 kW ausgelegt. Bei Gemeinschaftssaunen kann die maximale Betriebsdauer auf bis zu 12 Stunden eingestellt werden.

Wie kalibriere ich die Temperaturanzeige?

Rufen Sie das Einstellungsmenü wie für die Betriebsdauer auf. Drehen Sie den Regler, um die Anzeige um -15 bis 0 Einheiten anzupassen. Die Kabinentemperatur sollte während der Einstellung zwischen 60 und 80 °C liegen. Verwenden Sie ein Präzisionsthermometer.

Was tun, wenn die Saunabeleuchtung nicht angeht?

Überprüfen Sie die Sicherung der Beleuchtung (auf der Stromversorgungsplatine). Der Beleuchtungskreis kann bis zu 300 W unterstützen.

Kann die Steuerzentrale eingebaut werden?

Nein, die Steuerzentrale darf nicht in die Wand eingebaut werden. Sie muss außerhalb der Sauna an der Wand montiert werden, an einem trockenen Ort.

BEDIENUNGSANLEITUNG C150400 HARVIA

1. STEUERGERÄTE C80/1, C90 UND C150 12

1.1.Allgemeines 12
1.2. Technische Daten 12

2.BEDIENUNG SANLEITUNG. 12

1. INSTALLATIONSANLEITUNG 14

3.1.Losen des Deckels 14
3.2.Wandbefestigung 14
3.3. Montage des Temperaturfuhlers 14
3.4.Andern der Einstellungen 16
3.5.Wartungsanleitung 16
3.6.Elektrische Anschluss 16

FR

TABLE DES MATIÉRS

1. CENTRES DE CONTROLE C80/1, C90 ET C150 20

1. STEUERGERÄTE C80/1, C90 UND C150

1.1. Allgemeines

Das C80/1-Steuergerat ist fur die Steuerung einphasiger elektrischer Öfen (2-6 kW) in Familienbau nen gedacht, die keine egebauten Regler haben (einphasige Elektrosystem).

Das C90-Steuergerat ist für die Steuerung elektrischer Öfen (2–9 kW) in Familiensaunen gedacht, die keine ein ge bauten Regler haben.

Mit dem Steuergerät C150 konnen Elektrosaunöfen bis 17 kW sowohl für Familien saunen als auch für allgemeine Saunen bedient werden.

Bei dem Steuergerat ist es möglich, die maximale Einschaltdauer des Ofens auf 1-12 Stunden einzustellen. Die werkseitige Einstellung ist 4h . Achtung! In Familiensaunen ist die maximale Einschalt zeit entweder 6h und in öffentlichen Saunen 12h .

Das Steuergerät reguliert die Temperatur in der Saunakabine entsprechend der von dem Fuhler gelieferten Daten. Der Temperaturfühler und der Überhitzungsschutz befinden sich im Gehäuse des Temperaturfühlers.

Wenn eine Störung auftritt, wird der Ofen abgeschaltet, und auf dem Steuergerät wird eine Fehlermeldung (Er1, Er2 oder Er3) angezeigt, die Hilfe bei der Störungsbeseitigung bietet. Die Störungsanzeige verschwindet, sobald der Fehler behoben ist. 3.5.

1.2. Technische Daten

• die maximale Temperatureinstellung am Display des Steuergeräts beträgt 110 °C, Prazision +/-1 °C
• die maximale Temperaturanzeige ist 125^
  Maße des Steuergerats: Breite 250 mm, Höhe 223 mm, Tiefe ca. 70 mm
  Gewicht: ca. 0,9 kg (C80/1), ca. 1,2 kg (C90) bzw. 1,4 kg (C150)
• der Temperaturfuhler ist mit einem rücksetzbaren Überhitzungsschutz und einem NTC-Thermistor zur Temperaturerfassung ausgestattet (22k /T = 25^)

2. BEDIENUNGSPANLEITUNG2. INSTRUCTION

ACHTUNG! Bevor Sie den Ofen anschalten,itte überprüfen, dass keine Gegenstände auf dem Ofen oder in der unmittelbarer Nähe des Ofens liegen.

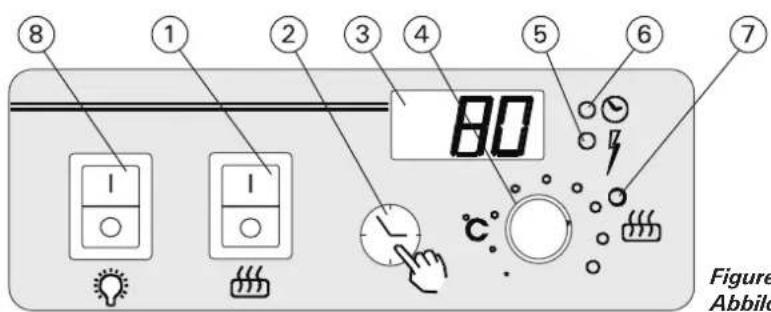

Figure 1. Abbildung 1.

1. Main switch

Die Inbetriebnahme des Saunaofens erfolgt durch Drucken des Hauptschalters in Position 1. Der Ofen beginnnt sofort sich zu erwärmen. Der Ofen wird ausgeschaltet, wenn die Einschaltzeit abläuft oder der Hauptschalter auf O gestellt wird.

2. Vorwahrzeit-Schalter

Falls der Zeitpunkt für das automatische Einschalten des Ofens festgelegt werden soll, ist die Zeitvorbwalttaste so oft zu drücken, bis die gewünschte Stundenzahl auf der Anzeige erscheint.

Die Vorwahrzeit ist von 0,5-12 Stunden mit halbstündiger Genauigkeit programmier bar.
Die Zeitvorwahl kann durch die Anzeige O ruckgangig gemacht werden, wonach der Ofen sofort mit dem Heizen beginnt.
Die Vorwahrzeit lauft in Schritten von 6 Minuten ab.

3. Anzeige

Im normalen Modus werden Saunattemperatur und verbleibende Einsatzzeit abwechselnd dargestellt.

4. Temperatureregler

Die gewünschte Saunattemperatur wird mit dem Temperaturregler eingestellt. Rechtsdrehung erhöht, Linksdrehung verringgert die Temperatur. Wenn der Regler nach rechts oder links gedreht wird, erscheint auf der Anzeige automatisch der Zahlenwert der eingestillten Temperatur und die Leuchte 5 blinkt.

Die Temperatur kann auf maximal 110^ einge-stellt werden.

5. Kontrolleuche, rot

Bei fortwahrender Leuche erscheint auf der Anzeige die Saunattemperatur.

Bei Blinken der Leuchte zeigt das Display die Einstellungstemperatur an.

6. Kontrolleuchte, grün

Gibt an, dass auf der Anzeige die Vorwahrzeit angegeben ist.

7. Kontrolleuche, rot

Leuchtet, wenn der Saunaofen eingeschaltet ist.

8. Schalter für Saunabeleuchtung, max. 300 W

ACHTUNG! Es ist unbedingt darauf zu achten, dass das Steuergerät der Sauna nach Beendigung der Heizzeit die Stromwiderstände des Ofens abschaltet.

Die elektrischen Anschlüsse des Steuergeräts * dürfen nur von einem autorisierten, geschulten Elektriker unter Beachtung der aktuell gültigen Vorschriften vorgenommen werden. Nach der Installation des Steuergeräts ist der verantwortliche Monteur verpflichtet, dem Benutzer die mitgelieferte Installations- und Bedienungsanleitung auszuhändigen und der Person, die den Ofen und das Steuererat bedient, eine entsprechende Schulung zu geben.

3.1. Losen des Deckels

Der Deckel wird vor der Installation des Steuergerats an der Wand abgenommen. Der Deckel wird am oberen Rand gelost, wenn die den Deckel blokkierende Lasche z.B. mit einem Schraubenzieher herabgedruckt wird. Am unteren Rand werden dieVBorbereiteten Bohrungen fur die Verbindungskabel an den Stellen durchgestoBen, an denen die Kabel angeschlossen werden. Siehe Abb.2.

3.2. Wandbefestigung

Das Steuergerät wird außerhalb der Saunakabine an einem trockenen Ort (Betriebstemperatur +0^ ).

Achtung! Das Steuergerätarf nicht in die Wandkonstruktion versenkt werden. Siehe Abb. 2.

Am Boden der Steuereinheit befinden sich Bohrungen für drei Schrauben, mit denen die Steuereinheit an der Wand festgeschraubt wird. Siehe Abb. 2.

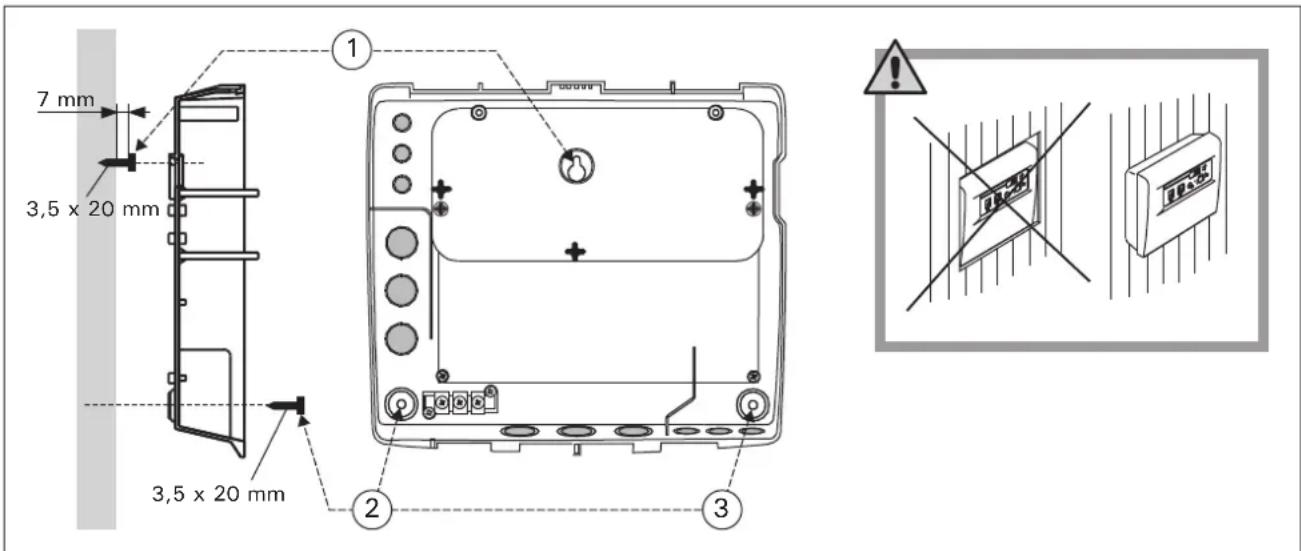

Figure 2. Wall-mounting the control unit Abbildung 2. Installation des Steuergerats an der Wand

3.3. Installing the Temperature Sensor

Achtung! Die Luftzufuhr der Saunaorida sich nicht in der Nane des Temperaturfuhlers befinden. Der Luftzug in der Nane von Luftzufuhr kuhlt den Fuhler ab, was zu ungenauen Temperaturmessungen am Steuergerat fuhrt. Dies kann zu einer Überhitzung des Ofens fuhren. Mindestabstand des Fuhlers zur Luftzufuhr (Abb. 3):

Mehrrichtungs-Luftzufuhr: 1000mm
- Luftzufuhr weist vom Fuhler weg: 500 mm

Der Fuhler muss an der Stelle angebracht werden, die in diesen Anweisungen angegeben wird. Wenn der Mindestabstand nicht erfüllt ist, muss die Luftzufahr geändert werden.

ENDE

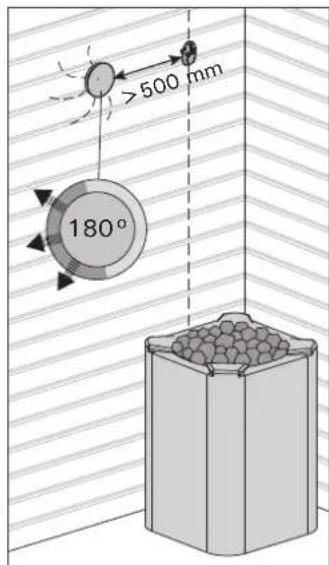

Figure 3. Sensor's minimum distance from an air vent Abbildung 3. Mindestabstand des Führers zu Luftschlitzen

Das Kabel, das zusammen mit dem Thermostat gefelwert werden, ist aus Silikon und ist bis 170^ wärmebeständig. Zur Veränderung des Silikonkabels konnen Kabel mit einem anderen Wärmeleitwert verwendet werden, die einen entsprechenden Querschnitt hat, sofern sichergestellt ist, daß nach dem Anschluß die auf das Kabel einwirkende Temperatur nicht über +80^ steigt.

Überprüfen Sie den richtigen Standort des Temperaturfuhlers nach den Gebrauchs- und Montageanleitungen des Ofens.

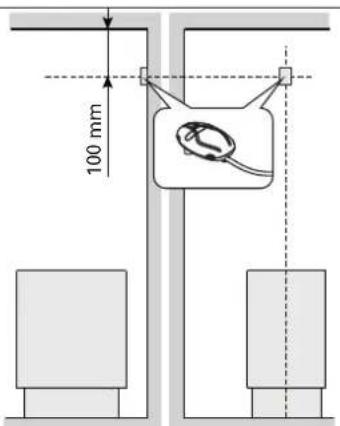

Öfen mit Wandbefestigung (Abbildung 4)

• Bringen Sie den Temperaturfuhler über dem Ofen an der Wand an, an der vertikalen Mittellinie, die parallel an den Seiten des Ofens verläuft, in einem Abstand von 100 mm zur Decke.

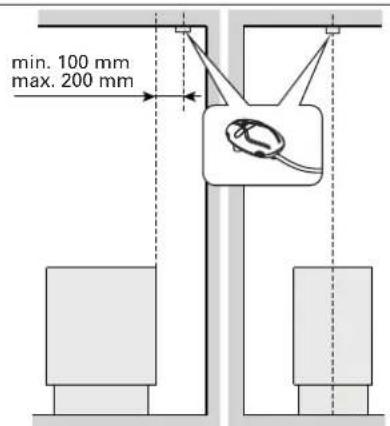

Freistehende Öfen (Abbildung 5)

• Option 1: Bringen Sie den Temperaturfuhler über dem Ofen an der Wand an, an der vertikalen Mittellinie, die parallel an den Seiten des Ofens verlauf, in einem Abstand von 100mm zur Decke. Achtung! In der Tabelle ist auch der max. Abstand des Ofen zu der Wand angegeben, an der der Fühlerkasten angebracht wird.
• Option 2: Bringen Sie den Temperaturfuhler über dem Ofen an der Decke an, in einem Abstand von 100 - 200mm zur vertikalen Mittellinie an der Seite des Ofens.

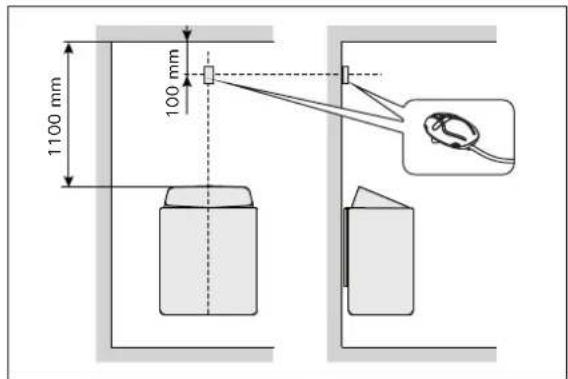

Figure 4. The place of the sensor in connection with wall-mounted heaters
Abbildung 4. Position der Temperaturfuhler bei Öfen mit Wandbefestigung

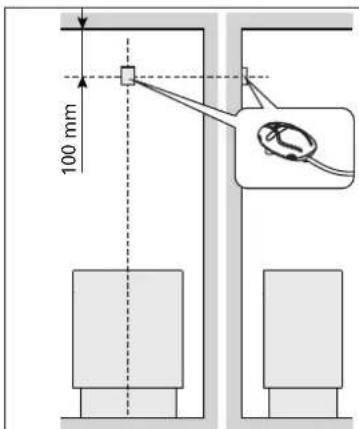

Figure 5. The place of the sensor of the control unit C150 in connection with floor-mounted heaters Abbildung 5. Position der Temperaturfuhler des Steuergerats C150 bei freiestehende Öfen

ENDE

3.4. Changing the Settings

Open the settings menu:

3.4. Ändern der Einstellungen

Öffnen Sie das Einstellungsmenu:

1. Schalten Sie den Strom am Hauptschalter ab (Position 0).
2. Halten Sie die Vorwahrzeit-Taste gedrückt, und schalten Sie den Strom am Hauptschalter wieder ein (Position 1).
3. Halten Sie die Vorwahrzeit-Taste gedrückt, bis Signallampe 6 leuchtet (ca. 5 Sekunden).

Drehen Sie die Temperatureinstellung, um die Werte zu ändern.

Einstellung des Führerwerts

Der Wert kann um -15-0 Einheiten korrigiert werden. Dies ermittelicht es, den Wert mit einem Prazisionsthermometer zu kalibrieren. Die Temperatur in der Sauna sollte während der Einstellung 70 - 80^ betragen.

Gehen Sie zur nachsten Einstellung über,
indem Sie die Vorwahrzeit-Taste drucken.

Ändern der maximalen Einsatzzeit

Die maximale Einsatzzeit kann zwischen 1 und 12 Stunden eingestellt werden. Achtung! In Familiensaunen ist die maximale Ein schalt zeit entweder 6 h und in öffentlichen Saunen 12 h.

Drücken Sie die Vorwahrzeit-Taste, um die Einstellungen zu beenden.

3.5. Wartungsanleitung

Achtung! Alle Wartungsmaßnahmen müssen von qualifiziertem technischem Personal durchgeführt werden.

Die Funktionen der Steuergeräte sind auf zwei im Gerät befindliche Elektronikplatten verteil, die miteinander durch einen entfernbaren Flach kabelanschluß verbunden sind. Siehe Abb. 7.

Beide Platten sind mit Schrauben an Gehaussteilen befestigt und leicht austauschbar, falls im Betrieb des Gerats ein Fehler auftritt.

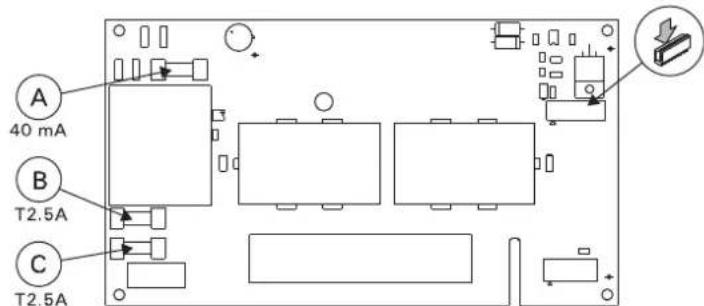

Sicherungsdefekt (Abb. 7)

• Wenn die Kontrolleuchten und Nummern der Anzeigeplatte nicht leuchten, kann die Haupt Sicherung (40mA) der Leistungsplatte defekt sein.
• Wenn das über das Steuergerät angeschlossene Licht in der Sauna nicht brennt, kann die Sicherung des Lichts defekt sein.

Defekte im Fuhlerkreis des Termostats

Die Anzeige gibt Er1, Er2 oder Er3 an, wenn im Fuhlerkreis des Termostats eine Unterbrechung oder ein Schaltfehler auftritt. Tabelle 1.
- Wenn der Überhitzungsschutz ausgelost wird, kann er leicht zurückgestellt werden, nachdem der Fehler zunachst gefunden und dann behoben worden ist. Abb. 6.

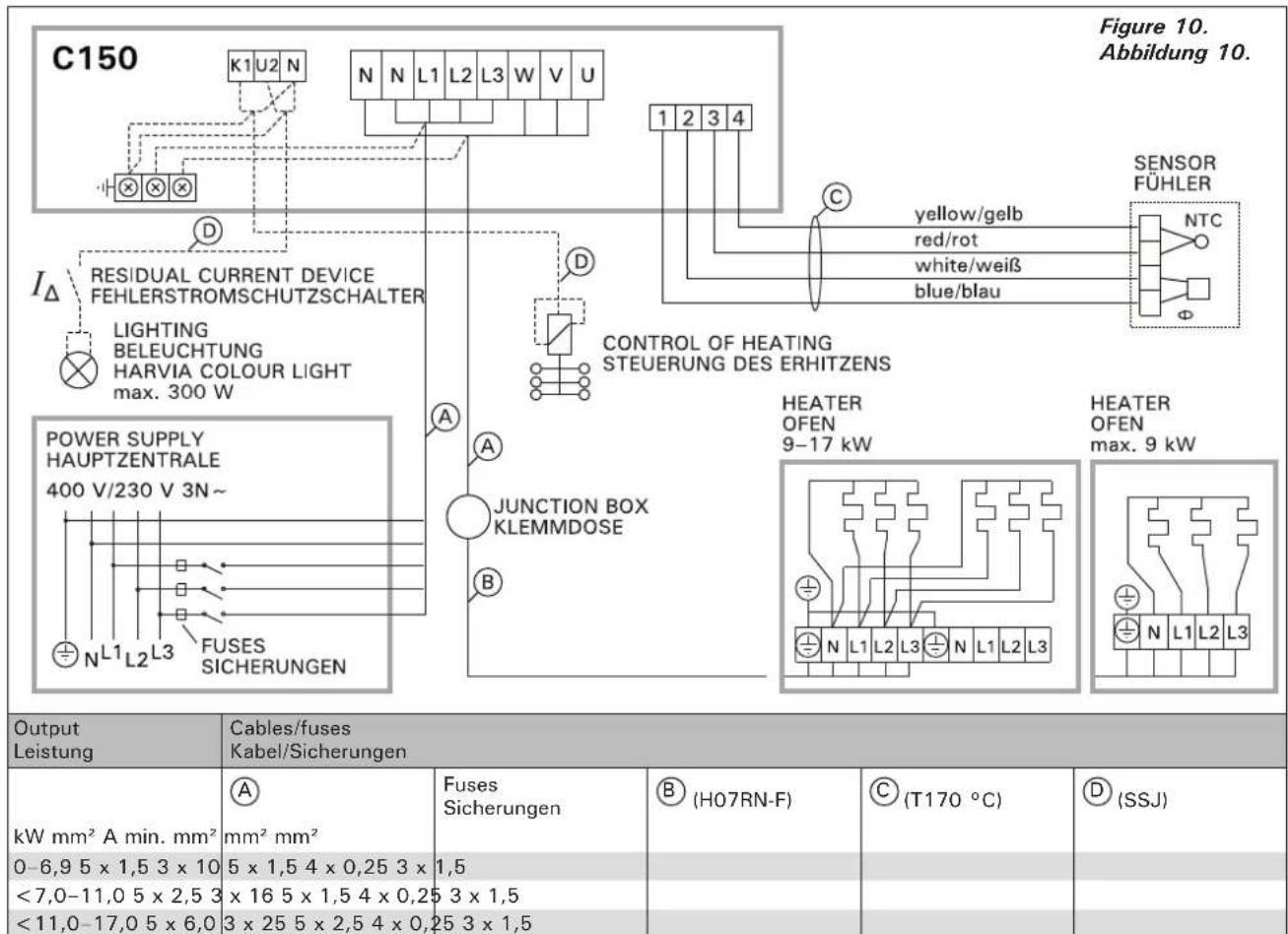

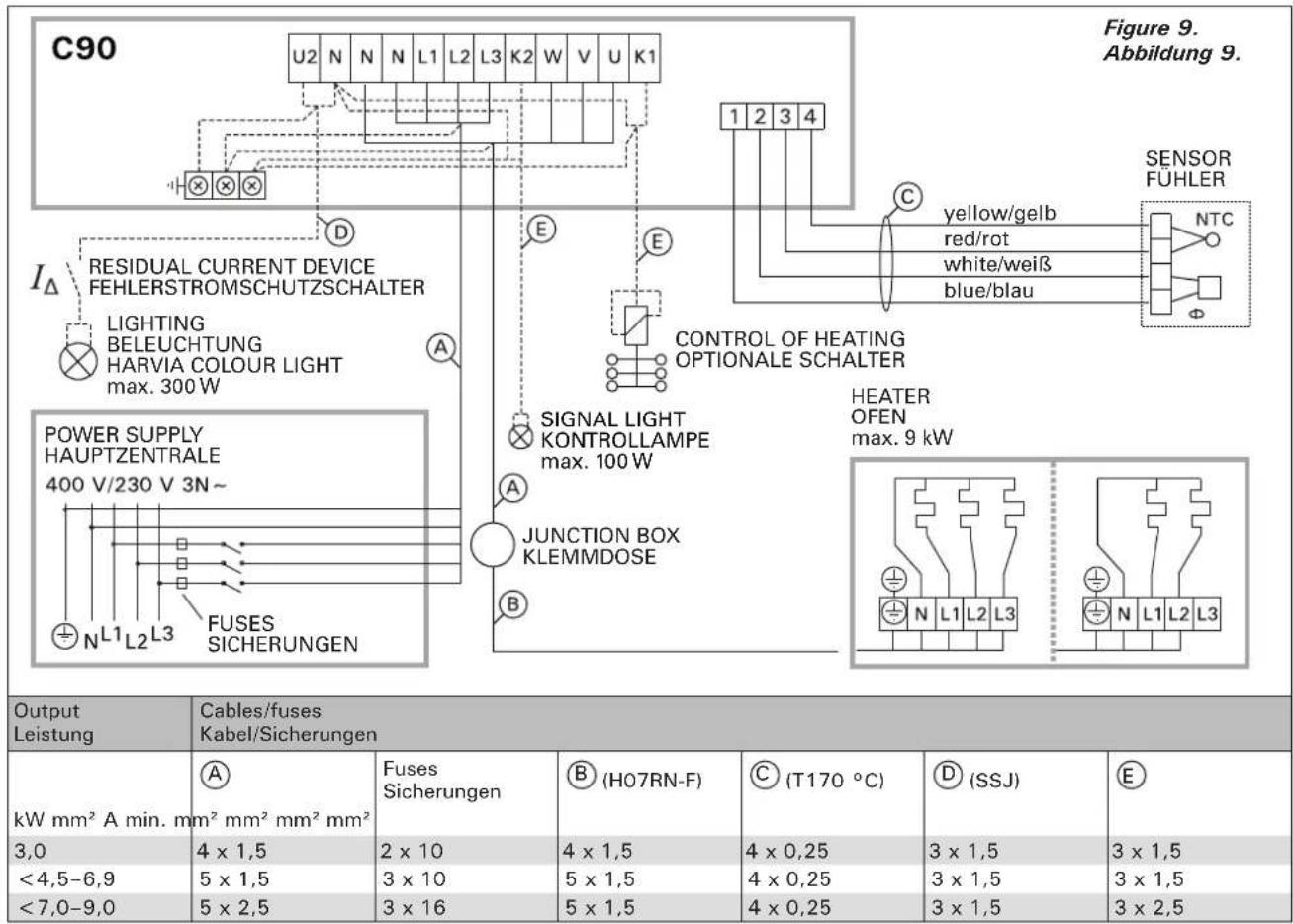

3.6. Elektrische Anschlüsse

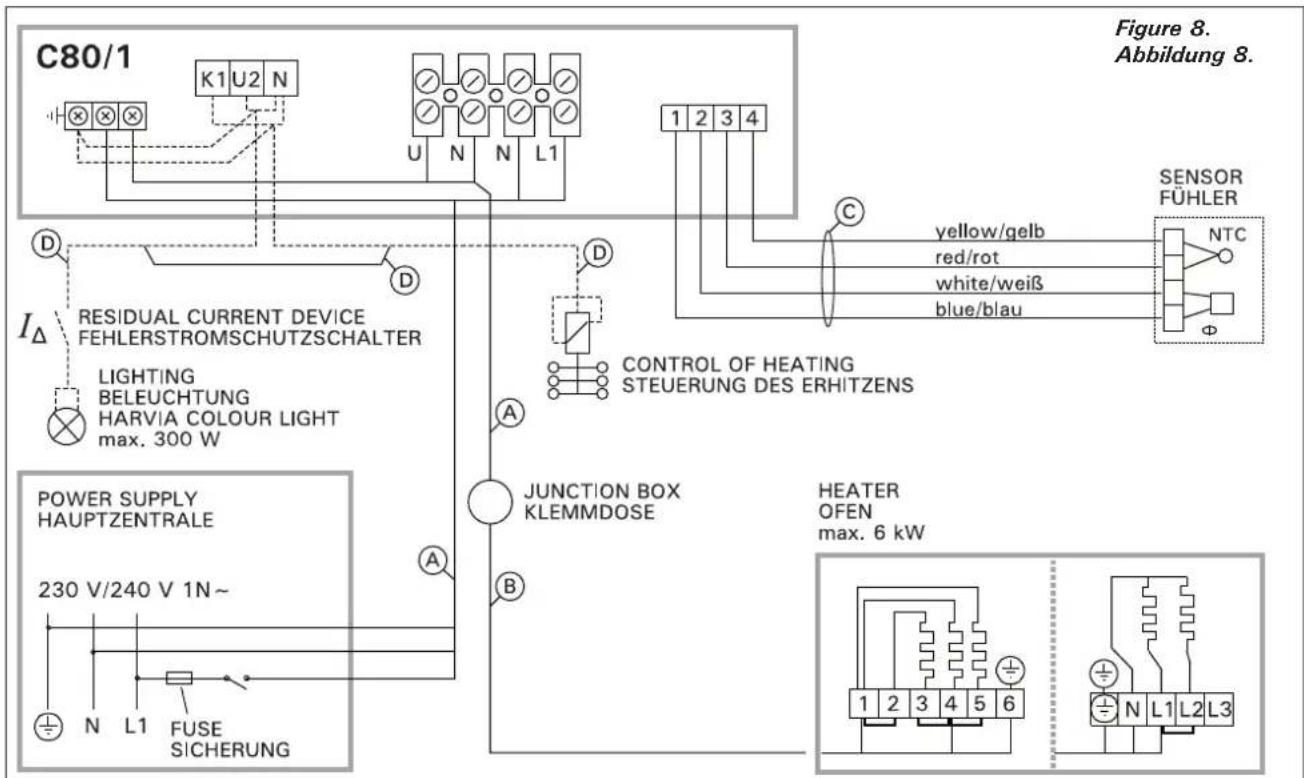

Siehe Abb. 8-10. Wenn die Beleuchtung der Saunakabine über das Steuergerät angeschlossen wird, muss der Beleuchtungsstromkreis mit einem FehlerstromSchutzschalter (Fl-Schalter) ausgestattet werden.

Figure 6. Reset button for overheat protector
Abbildung 6. Rücksetzknopf des Überhitzungsschutzes

Anzeigeplatte C80,C90,C150

WX200

Leistungsplatte C150

WX212

Main fuse

Hauptsicherung

Fuse for light

Sicherung des Lichts

Sicherung der Zusatzsteuerung

Beim losen des Anschlusses hier drucken

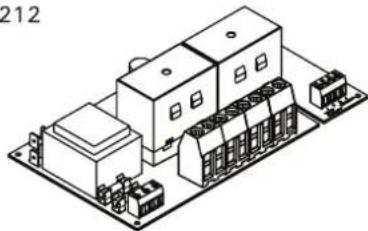

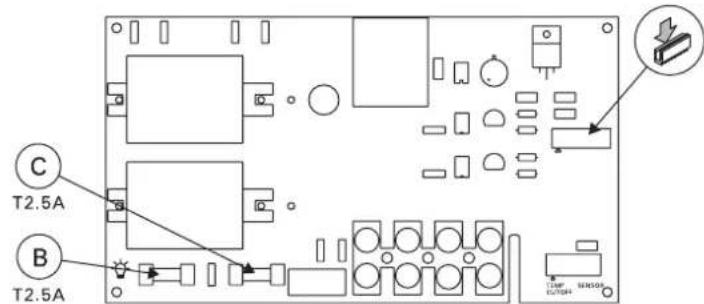

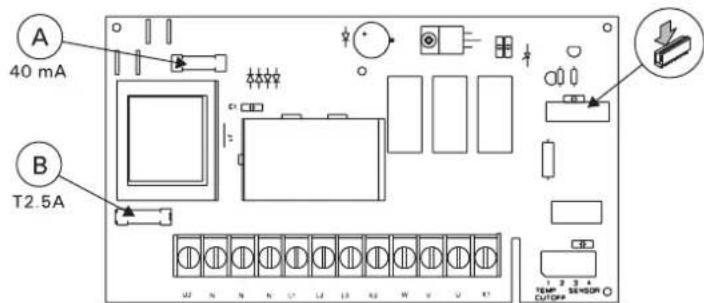

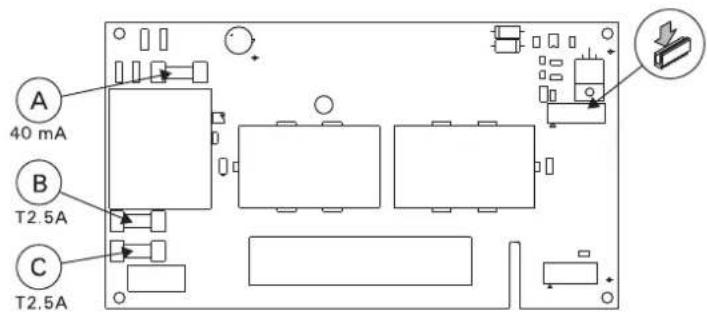

Figure 7. Electronic cards
Abbildung 7. Elektronikplatten

Table 1. Error messages
Table 1. Fehlermeldungen

	Description/Beschreibung Remedy/Abhilfe
Er1	Temperature sensor's measuring circuit broken.	Check the red and yellow wires to the temperature sensor and their connections for faults.
	Messkreis des Temperaturführers unterbrochen.	Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
Er2	Temperature sensor's measuring circuit short-circuited.	Check the red and yellow wires to the temperature sensor and their connections for faults.
	Kurzschluss im Messkreis des Temperaturführers.	Prüfen Sie die roten und gelben Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
Er3	Overheat protector's measuring circuit broken.	Press the overheat protector's reset button (figure 6). Check the blue and white wires to the temperature sensor and their connections for faults.
	Messkreis des Überhitzungsschutzes unterbrochen.	Reset-Taste des Überhitzungsschutzes drücken (Abbildung 6). Prüfen Sie die blauen und weißen Kabel zum Temperaturfühler und deren Verbindungen auf Fehler.
OC	Sauna room temperature is outside the measuring range or the temperature sensor's measuring circuit is broken.	The heater works normally for 15 minutes in order to raise the temperature to a measurable level. If the temperature is still out of range after 15 minutes or the temperature sensor's measuring circuit is broken, Er1 will be shown on the display.
	Die Temperatur liegt nicht im Messbereich des Führers oder der Messkreis ist unterbrochen.	Der Ofen wird normalerweise 15 Minuten lang gezeigt, damit die Messbereiche des Führers erreicht werden. Wird der Messbereich nicht erreicht, oder ist der Messkreis unterbrochen, wird die Fehlermeldung Er1 angezeigt.

Output Leistung	Cables/fuses Kabel/Sicherungen
kW mm2 A min. mm2	A mm2 mm2	Fuse Sicherung	B (H07RN-F)	C (T170 °C)	D (SSJ)
0-2,3 3 x 1,5 1 x 10	3 x 1,5 4 x 0,25 3 x	1,5
<2,5-3,6 3 x 2,5 1	x 16 3 x 1,5 4 x 0,25	3 x 1,5
<4,5 3 x 4 1 x 20 3	x 2,5 4 x 0,25 3 x 1,5
<6,0 3 x 6 1 x 25 3	x 2,5 4 x 0,25 3 x 1,5
