Produkttyp	Elektronischer Drucksensor
Modell	PH0104
Marke	IFM
Spannungsversorgung	20...30 V DC (SELV/PELV gemäß EN50178)
Stromaufnahme	< 60 mA
Ausgangsstrom (Schaltausgang)	2 x 250 mA
Analogausgang	4...20 mA (max. Last 700 Ω bei 24 V) oder 0...10 V (min. Last 2000 Ω)
Genauigkeit (Linearität, Hysterese, Wiederholbarkeit)	< ±0,6% des Messbereichs (typisch)
Umgebungstemperaturbereich	-25...+80 °C
Fluidtemperaturbereich	-25...+80 °C
Schutzart	IP 67 (mit Zubehör E30043: IP 69K)
Medienberührende Werkstoffe	Keramik (99,9 % Al2O3), PTFE, Edelstahl 316L (Ra < 0,4 / Rz 4)
Gehäuse	Edelstahl 316L, PBTP, PC, PEI, EPDM/X, FPM
Anzeige	Digital 3-stellig (für negative Werte: -,XX)
Schaltfunktionen	Hysterese (NO/NC) oder Fenster (NO/NC), getrennt einstellbar für beide Ausgänge
Analogfunktionen	4...20 mA oder 0...10 V (nur für Ausgang 2)
Verzögerung (Schaltausgänge)	0...50 s in 0,1 s Schritten
Dämpfung (Schaltausgänge)	0...4 s in 0,01 s Schritten
Dämpfung (Analogausgang)	0, 0,1, 0,5 oder 2 s
Reinigung	Reinigung des Filterdeckels (abschrauben, reinigen, wieder aufschrauben)
Reparierbarkeit	Aseptoflex-Adapter und Steckverbinder als Zubehör erhältlich

Häufig gestellte Fragen - PH0104 IFM

Wie stelle ich den oberen Schaltpunkt SP1 ein?

Im Programmiermodus wählen Sie den Parameter SP1 durch mehrmaliges Drücken von Mode/Enter. Halten Sie dann die Set-Taste länger als 5 s gedrückt, bis der Wert blinkt und sich erhöht. Lassen Sie Set beim gewünschten Wert los, drücken Sie kurz Mode/Enter zur Bestätigung.

Was bedeuten die Anzeigen OL und UL?

OL (OverLoad) zeigt einen Überdruck oberhalb des Messbereichs an. UL (UnderLoad) zeigt einen Unterdruck unterhalb des Messbereichs an. In diesen Fällen ist die Messung nicht mehr genau.

Wie reinige ich den Deckel des Filtersystems?

Schrauben Sie den Filterdeckel mit einer mit Kunststoff überzogenen Zange ab. Reinigen Sie ihn sorgfältig, ohne die Rückstände in die Entlüftung zu drücken. Schrauben Sie den Deckel wieder auf.

Kann das Gerät gegen Änderungen gesperrt werden?

Ja. Im Run-Modus drücken Sie gleichzeitig beide Tasten (Mode/Enter und Set) für 10 s. Die Anzeige erlischt kurz zur Bestätigung der Sperrung. Bei einem Änderungsversuch wird Loc angezeigt.

Welcher Ausgangstyp ist Standard (PNP oder NPN)?

Der Parameter P-n ermöglicht die Wahl zwischen PnP (positiver Ausgang) und nPn (negativer Ausgang). Standardmäßig ist das Gerät auf PnP eingestellt.

Wie stelle ich den Analogausgang für einen reduzierten Bereich ein?

Verwenden Sie die Parameter ASP (Wert bei 4 mA oder 0 V) und AEP (Wert bei 20 mA oder 10 V). Der Mindestabstand zwischen ASP und AEP muss mindestens 25 % des Endwerts des Messbereichs betragen.

Was tun bei Kurzschluss an einem Ausgang?

Die Anzeige blinkt mit SC1, SC2 oder SC je nach betroffenem Ausgang. Der fehlerhafte Ausgang wird deaktiviert, solange der Kurzschluss anliegt. Beseitigen Sie den Kurzschluss, um den Normalbetrieb wiederherzustellen.

Wie ändere ich die Anzeigeeinheit (bar, PSI, MPa)?

Im Parametermenü wählen Sie Uni und die gewünschte Einheit: bAr, PSI oder PA (MPa/kPa). Es wird empfohlen, die Einheit vor der Einstellung der Schwellen zu wählen, um Rundungsfehler zu vermeiden.

Was bedeutet die Fensterfunktion?

Die Fensterfunktion (Fno oder Fnc) überwacht einen Druckbereich. Der Ausgang schaltet, wenn der Druck zwischen SPx (oberer Schwellwert) und rPx (unterer Schwellwert) liegt. Bei Fno ist der Ausgang im Fenster aktiv, bei Fnc außerhalb.

Wie werden die Maximal-/Minimaldrücke gespeichert und gelöscht?

Im Untermenü EF wählen Sie HILO. Drücken Sie Mode/Enter, bis HI (Maximaldruck) oder LO (Minimaldruck) angezeigt wird. Zum Löschen halten Sie Set gedrückt, bis -- erscheint, drücken Sie dann kurz Mode/Enter.

BEDIENUNGSANLEITUNG PH0104 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector500

Elektronischer Drucksensor

Inhalt Sicherheitshinweise Seite 5 Bedien- und Anzeigeelemente Seite 5 Bestimmungsgemäß Verwendung Seite 6 Betriebsarten Seite 7 Montage Seite 8 Elektrischer Anschluß Seite 10 Programmieren Seite 11 Inbetriebnahme / Betrieb Seite 12 Technik-Information / Funktionswise / Parameter Einstellbare Parameter Seite 13 Technische Daten Seite 18 Maßzeichnung Seite 48 Einstellbereiche Seite 49

DEUTSCH

Contents Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Controls and indicating elements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Function and features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Operating modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation and set-up / operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Technical information / Functioning / Parameters Adjustable parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . Setting ranges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 28 Technical data . . . . . . . . . . . . . . . . . . . Scale drawing . . . . . . . . . . . . . . . . Setting ranges . . . . . . . . . . . . . . page 48 Technical information / Functioning / Parameters Adjustable parameters . . . . . . . . . . Technical data . . . . . . . . . . Scale drawing . . . . . . . . . Setting ranges . . . . . . . . . page 49

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet.

Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen.

Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s. Technische Daten) mit den zu messenden Druckmedien.

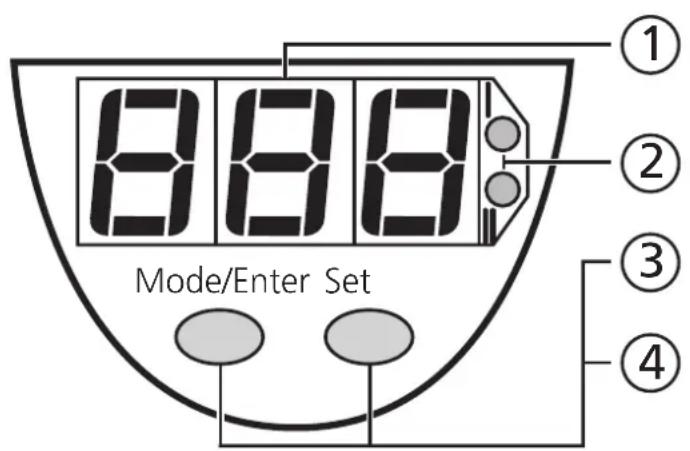

Bedien- und Anzeigeelemente

1	7-Segment-Anzeige	Anzeige des Systemdrucks1), Anzeige der Parameter und Parameterwerte.
2	2 x LED rot	Anzeige des Schaltzustands; leuchtet, wenn Ausgang I / II durchgeschaltet ist.
3	Programmiertaste Mode / Enter	Anwahl der Parameter und Menüpunkte Bestätigten der Parameterwerte.
4	Programmiertaste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck).

1) 3-stellige Anzeige im Minusbereich: -.XX = -0,XX

Bestimmungsgemäß Verwendung

• Der Drucksensor erfaßt den Systemdruck,
• zeigtihn durch ein Display an
• und erzeugt 2 Ausgangssignale entsprechend der eingestellen Ausgangskonfiguration.

	Ausgang 1	Ausgang 2
Analogausgang(nur Ausgang 2)		I: 4 ... 20mA U: 0 ... 10V
Schaltfunktion(Ausgang 1 und Ausgang 2; Funktion getrennt je Ausgang einstellbar)	Hysteresefunktion / Schließer (Hno) Hysteresefunktion / Offner (Hnc) Fensterfungtion / Schließer (Fno) Fensterfungtion / Offner (Fnc)
Schaltlogik(gilt für beiden Schalteausgänge)	p-schaltend (PnP) n-schaltend (nPn)

Einsatzbereich (Druckart: Relativdruck)

Bestell-number		Meßbereich	Zulässiger Überlastdruck	Berstdruck
PF2053	bar	-1,0 ... 25 100	350
	PSI	-15 ... 363 145	5070
	MPa	-0,1 ... 2,5 10 35
PF2054	bar	-0,5 ... 10 50 150
	PSI	-7 ... 145 725	2175
	kPa	-50 ... 1000 500	(5MPa) 15000	(15MPa)
PF2056	bar	-0,13 ... 2,50	20 50
	PSI	-1,8 ... 36,3	290 725
	kPa	-13 ... 250	2000 (2MPa)	5000 (5MPa)
PF2057	mbar	-50 ... 1000	10000 (10bar)	30000 (30bar)
	PSI	-0,7 ... 14,5	145 450
	kPa	-5,0 ... 100	1000 (1MPa)	3000 (3MPa)

Vermeiden Sie staticische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiben.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden (Verletzungsgefahr)!

Betriebsarten

Run-Modus

Normaler Arbeitsbetrieb

Nach dem Einsatz der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führte seine Überwachungsfunktion aus und gibt Ausgangssignale entsprechend den eingestillten Parametern.

Das Display zeigt den aktuellen Systemdruck an (kann ausgeschelt werden; Seite 15). Die roten LEDs signalisieren den Schaltzustand der Ausgänge.

Display-Modus

Anzeige der Parameter und Parameterwerte

Das Gerät Goes durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon konnen die eingestillten Parameterwerte abgelesen werden:

• Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
• Kurzer Druck auf die Taste "Set" zeigt 15s lang den zugehörigen Parameterwert. Nach weiteren 15s gehen das Gerät zurück in den Run-Modus.

Programmier-Modus

Einstellen der Parameterwerte

Das Gerät Goes in den Programmiermodus, wenn ein Parameter angewählt ist und danach die Taste "Set" länger als 5s gedrückt wird (der Parameterwert wird blinkend angezeigt, danach fortlaufend erhöht).

Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führte seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit Hilfe der Taste "Set"ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät gehen in den RunModus zurück, wenn danach 15s lang keine Taste mehr gedrück wird.

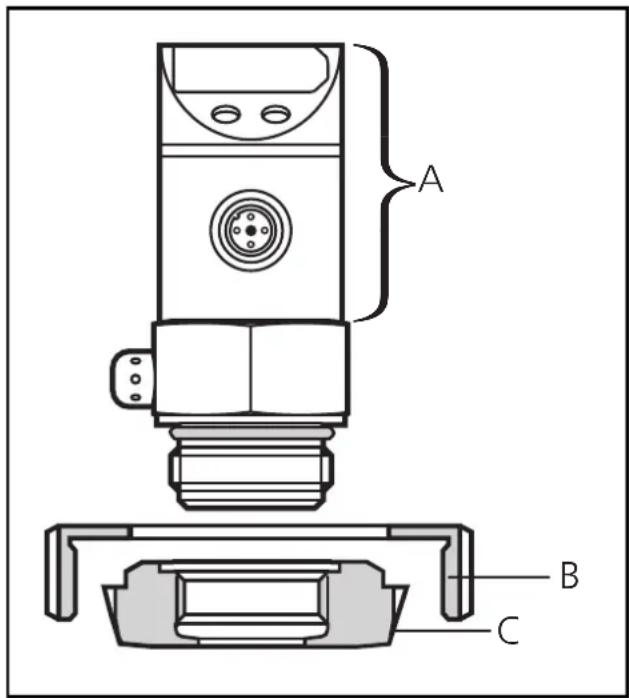

Montage

Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die Anlage druckfrei ist.

Durch Aseptoflex-Adapter ist der Sensor adaptierbar an entsprechicedliche ProzeBanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

Montieren Sie zuerst den Adapter (C) an den Sensor, dann Sensor + Adapter mit Hilfe einer Überwurfmutter, eines Klemmlanschö.ä. (B) an den Prozeßanschluß.

A = drehbares Gehäuse

Falls das Befestigungselement (B) nicht von oben über den Sensor geschoben werden kann: schieben Sie es vor Montage des Adapters von unter auf den Sensor.

ACHTUNG: Eine Garantie für langzeitstabile und somit wartungsfrei, spaltfreie, hygienegerechte Dichtwirkung der metallischen Abdichtung (Aseptoflex-Verbindung) besteht nur für einmalige Montage.

Einschweiβadapter

Verwenden Sie EinschweißAdapter: Schweißen Sie zuerst den Adapter ein. Montieren Sie dann den Sensor.

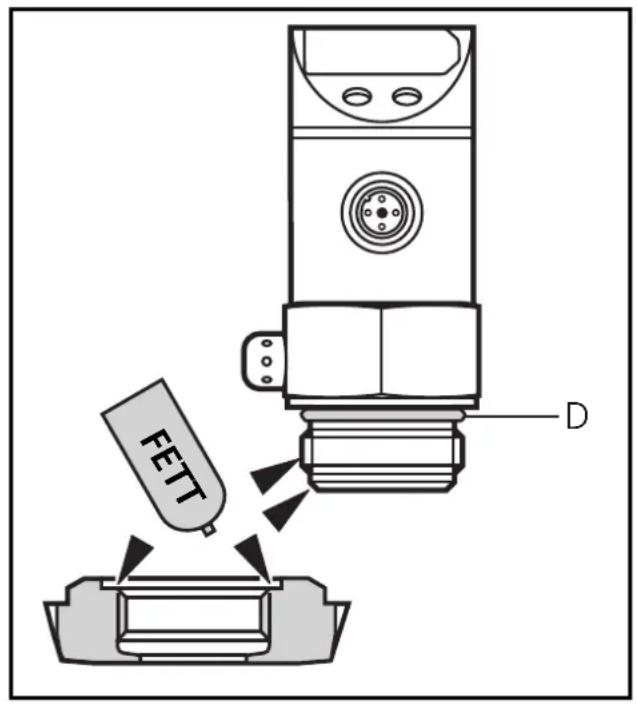

Montage des ifm-ProzeBadapters Schritt 1

Fetten Sie Gewinde und Dichtflächen von Sensor und Adapter ein.

Lebensmitteltaugliche Schmierpaste (USDA-H1 84-201) wird mitgeliefert.

Achten Sie darauf, daß sich der O-Ring (D) an seinem Platz befindet.

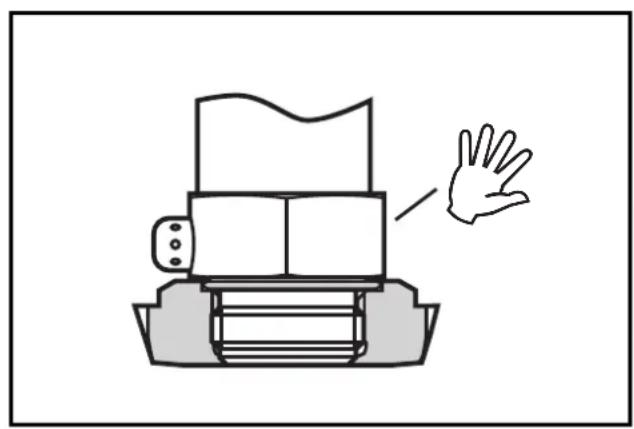

Schritt 2

Schrauben Sie den Sensor in den Adapter ein. Vermeiden Sie damit mechanische Einwirkungen auf die Dichtflächen.

HDS⊥nEa

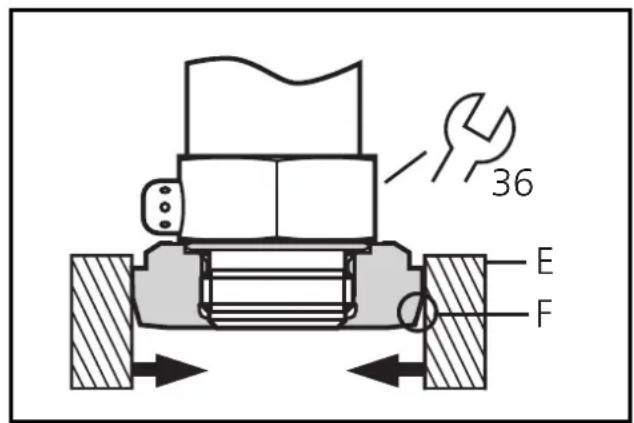

Schritt 3

Spannen Sie Sensor + Adapter in eine Klemmvorrichtung (E). Die Dichtflächen (F))dürfen damit nicht beschädigt werden. Ziehen Sie den Sensor mit einem Schraubenschlüssel an, bis der Anschlag spürbar ist.

Weiterdrehen kann die Dichtwirkung beeinträchtigen.

Elektrischer Anschluß

Das Gerätarf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schlieben Sie das Gerät folgendermaßen an:

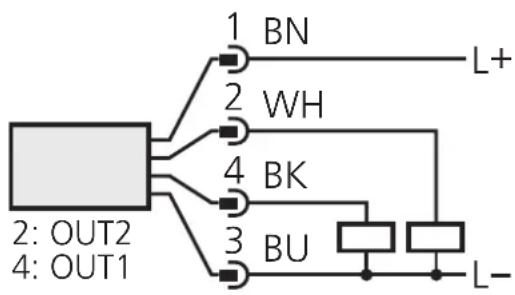

2 x p-schaltend

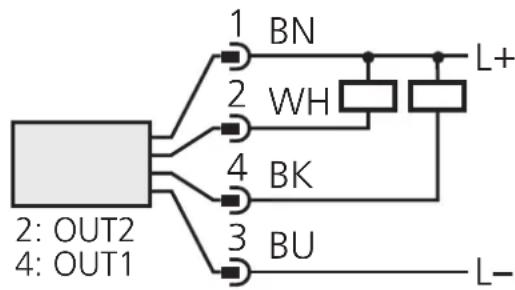

2 x n-schaltend

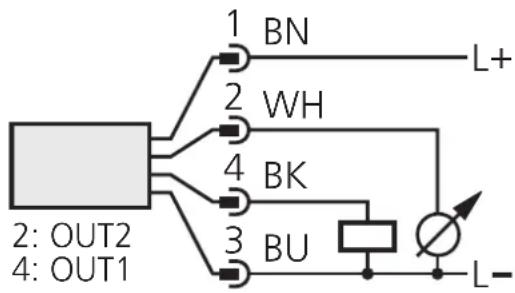

1 x p-schaltend / 1 x analog

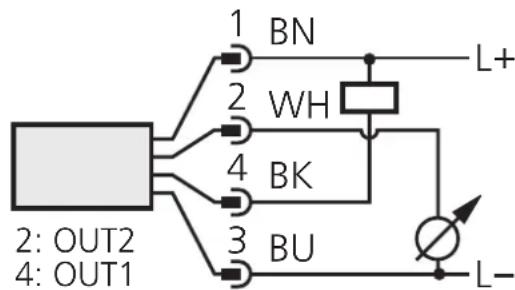

1 x n-schaltend / 1 x analog

Steckeransicht (am Gerät)

Adernfarben bei ifm-Kabeldosen:

1 = BN(braun)
2 = WH (weiβ),
3 = B (blau),
4 = BK (schwarz)

Programmieren

1	Mode/Enter Set	→ SP1	Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2	Mode/Enter Set	→ 100	Drücken Sie die Taste Set und halten Sie sie gedrückt. Der aktuelle Parameterwert wird 5s lang blinkend angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
		↓ 150
3	Mode/Enter Set	→ SP1	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.
4	Weitere Parameter verändern: Beginnen Sie wieder mit Schritt 1.		Programmierung beenden: Warten Sie 15s oder drücken Sie die Mode/Enter-Taste, bis wieder der aktuelle Meßwert erscheint.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnnt der Durchlauf wieder beim minimalen Einstellwert.

Stellen Sie die Anzeigeeinheit (Uni) ein, bevor Sie die Schaltgrenzen (SPx, rPx) und die Grenzen für die Analogwerte (ASP, AEP) festlegen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewündsten Werte. Auslieferungszustand: Uni = bar.

Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, Goes das Gerät mit unveränderten Werten in den Run-Modus zurück.

Das Gerät lätt sich elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Programmiertasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt. Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn versucht wird, Parameterwerte zu ändern.

Inbetriebnahme / Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher Funktioniert.

Störanzeigen während des Betriebs:

OL	Überlastdruck (Meßbereich überschritten).
UL	Unterlastdruck (Meßbereich unterscriitten).
SC1	Blinkend: Kurzschluß in Schaltausgang 1*.
SC2	Blinkend: Kurzschluß in Schaltausgang 2*.
SC	Blinkend: Kurzschluß in beiden Schaltausgängen*.

*Der betreffende Ausgang ist abgeschaltet, solange der Kurzschluß andauert.

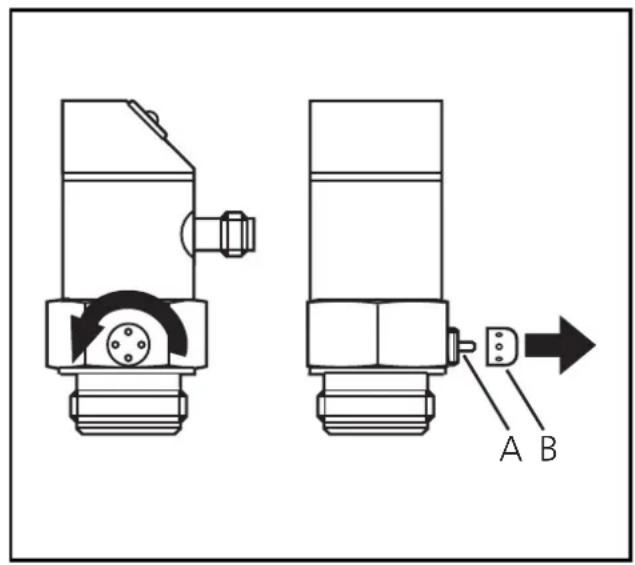

Reinigen der Filterabdeckung

Sollten zahflüssige und ruckstandbildende Medien die Filterabdeckung des Sensors zusetzen (und damit die Meßgenauigkeit geringfällig beeinträchtigen), können Sie die Abdeckung reinigen.

Schrauben Sie die Filterabdeckung (B) ab (benutzen Sie dazu eine Zange mit kunststoffgeschützten Backen). Reinigen Sie die Kappe gründlich.

Der Stutzen (A) sollte nur von fachkundigem Personal und mit großer Sorgfalt gereinigt werden.

Etwaige Mediumsrückstände)dürfen nicht verdichtet und in den Stutzen geprebt werden. Sie konnten das Filtersystem verstopfen und die Meßgenauigkeit des Sensors beeinträchtigen.

Schrauben Sie die Filterabdeckung wieder fest auf.

Der Sensor ist ausreichend gegen rauhe Umgebungsbedingungen geschützt (Schutzart IP 67). Sie können die Schutzart durch spezielles Zubehör erhöhen (Bestell-Nr. E30043).

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter

SP1 SP2	Schaltpunkt 1 / 2 Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustandändert. SP2 ist nur aktiv, wenn OU2 = Hnc, Hnc, Fno oder Fnc.
rP1 rP2	Rückschaltpunkt 1 / 2 Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustandändert. rPx ist stets kleiner als SPx. Es konnen nur Werte eingegeben werden, die unter dem Wert für SPx liegen. Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitbezogen (der Abstand zwischen SPx und rPx1 bleibt konstant). Ist der Abstand größter als der neue Schaltpunkt, wird er automatisch reduziert (rPx wird auf den minimalen Einstellwert gesetzt). rP2 ist nur aktiv, wenn OU2 = Hnc, Hnc, Fno oder Fnc. Einstellbereiche für SPx / rPx: → Seite 49.
OU1	Konfiguration für Ausgang 1 Es sind 4 Schaltfunktionen einstellbar: - Hno = Hysteresefunktion / normally open (Schließer) - Hnc = Hysteresefunktion / normally closed (Öffner) - Fno = Fensterfungtion / normally open (Schließer) - Fnc = Fensterfungtion / normally closed (Öffner)
OU2	Konfiguration für Ausgang 2 Es sind 4 Schaltfunktionen und 2 Analogsignale einstellbar: - Hno = Hysteresefunktion / normally open (Schließer) - Hnc = Hysteresefunktion / normally closed (Öffner) - Fno = Fensterfungtion / normally open (Schließer) - Fnc = Fensterfungtion / normally closed (Öffner) - I = Analogausgang 4 ... 20mA - U = Analogausgang 0 ... 10V
ASP	Analogstartpunkt Meßwert, bei dem 4mA / 0V ausgegeben werden. ASP ist nur aktiv, wenn OU2 = I oder U.
AEP	Analogendpunkt Meßwert, bei dem 20mA / 10V ausgegeben werden. Mindestabstand zwischen ASP und AEP = 25% des Meßbereichsendwerts (Skalierfaktor 4). AEP ist nur aktiv, wenn OU2 = I oder U. Einstellbereiche für ASP / AEP: → Seite 49.
EF	Erweiterte Funktionen Dieser Menüpunkt enthalt ein Untermenü mit Paramern, die scelen benutzt werden. Durch kurzen Druck auf die Set-Taste erhalten Sie Zugang zu diesen Paramern.
HILO	Min-Max-Speicher für Systemdruck • Hl: Anzeige des höchsten gemessenen Drucks • LO: Anzeige des niedrigsten gemessenen Drucks Löschen des Speichers: - Drücken Sie die “Mode/Enter”-Taste, bis “HI” oder “LO” erscheint. - Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “----” erscheint. - Drücken Sie dann kurz die “Mode/Enter”-Taste.
COF	Nullpunkt-Kalibrierung (Calibration offset) Der interne Meßwert (Arbeitswert des Sensors) wird gegenüber dem realen Meßwert verschoben. • Einstellbereich: -5 ... +5% des Meßbereichsendwerts (bei Skalierung im Auslieferungszustand: ASP = 0% und AEP = 100%), • in Schritten von 0,1% des Meßbereichsendwerts.
CAR	Zurücksetzen der Kalibrierdaten (Calibration reset) Setzt die mit COF eingestellte Kalibrierung zurück auf Werkseinstellung. - Drücken Sie die “Mode/Enter”-Taste, bis CAR angezeigt wird. - Drücken Sie die “Set”-Taste und halten Sie sie fest, bis die Anzeige “----” erscheint. - Drücken Sie dann kurz die “Mode/Enter”-Taste.
dS1dS2dr1dr2	Verzögerungszeit für die Schaltausgänge dSx = Einschaltverzögerung; drx = Ausschaltverzögerung Der Ausgang ändert seinen Schaltzustand nicht那么简单 bei Eintritt des Schaltereignisses, sondern erst nach Ablauf der Verzögerungszeit. Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des Ausgangs nicht. • Einstellbereich: 0 / 0,1 ... 50s in Schritten von 0,1s (0 = Verzögerungszeit ist nicht aktiv). • Anzeige in Sekunden. dS2 und dr2 sind nicht wirksam, wenn OU2 = I oder U.
P-n	Schaltlogik (Ausgänge) Es sind 2 Einstellungen wählbar: - PnP = positiv schaltend - nPn = negativ schaltend Die Einstellung gilt für beiden Schaltausgänge.
dAP	Dämpfung für das Schaltsignal Mit dieser Funktion halten sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern. dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in Sekunden. • Einstellbereich: 0 / 0,01 ... 4s in Schritten von 0,01s (0 = dAP ist nicht aktiv). Zusammenhang zwischen Schaltfrequenz und dAP: fmax = 1/2 × dAP
dBA	Dämpfung für das Analogsignal Mit dieser Funktion halten sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern. dAA-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Analogsignals in Sekunden (s). • Einstellbereich: 0 (= dAA ist nicht aktiv) / 0,1s / 0,5s / 2s. dAA ist nur aktiv, wenn OU2 = I oder U.
d, s	Einstellung der Anzeige Es sind 9 Einstellungen wählbar: d1 = Meßwertaktualisierung alle 50ms d2 = Meßwertaktualisierung alle 200ms d3 = Meßwertaktualisierung alle 600ms Die Meßwertaktualisierung betrifft nur die Anzeige. Sie wirkt nicht auf die Ausgänge. Ph = kurzichtig festgehaltene Anzeige von Druckspitzen (peak hold). rd1, rd2, rd3, rph = Anzeige wie d1, d2, d3, Ph; jedoch um 180° gedreht. OFF = Die Meßwertanzeige ist im Run-Modus ausgeschelt. Bei Druck auf eine der Tasten wird 15 s lang der aktuelle Meßwert angezeigt. Nochmaliges Drücken auf die Mode/Enter-Taste öffnet den Display-Modus. Die LEDs bleiben auch bei aus-geschalteter Anzeige aktiv.
Uni	Anzeigeeinheit Meßwert und Werte für SPx, rPx, ASP und AEP konnen in folgenden Einheiten angezeigt werden: bAr (= bar / mbar), PSI, PA (= MPa / kPa). Stellen Sie die Anzeigeeinheit ein, bevor Sie die Schaltgrenzen (SPx, rPx) und die Grenzen für die Analogwerte (ASP, AEP) ein-stellen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewürschten Werte. Auslieferungszustand: Uni = bAr.

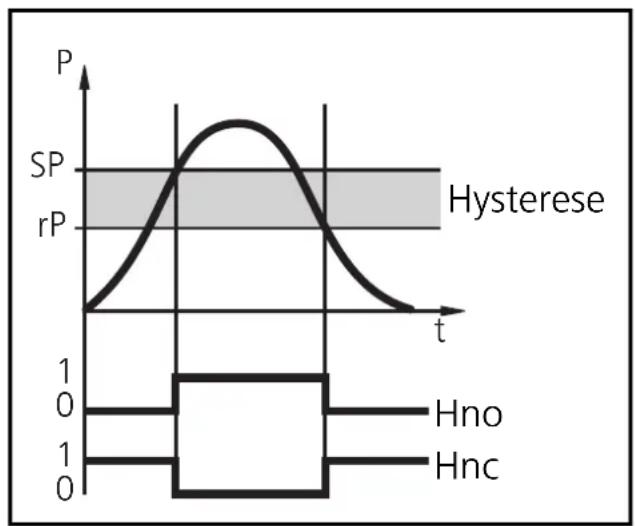

Hysteresefunktion:

Die Hysterese halt den Schaltzustand des Ausgangs stabil, wenn der Systemdruck um den Sollwert schwankt.

Bei steigendem Systemdruck schaltet der Ausgang bei Erreichen des Schaltpunkts (SPx); fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rPx) erreicht ist.

Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

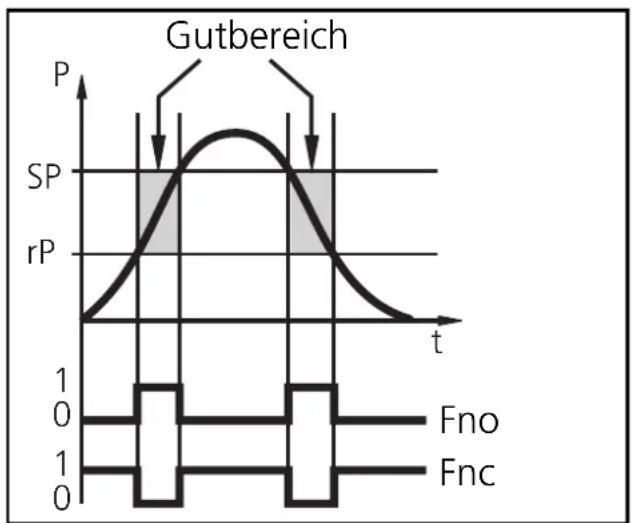

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs.

Bewegt sich der Systemdruck zwischen Schaltpunkt (SPx) und Rückschaltpunkt (rPx), ist der Ausgang durchgeschäftet (Fensterfungtion / Schlieber) bzw. geöffnet(Fensterfungtion/ Offner). Die Breite des Fensters ist einstellbar durch den Abstand von

SPx zu rPx. SPx = oberer Wert, rPx = unterer Wert.

Skalieren des Meßbereichs (Analogausgang)

• Mit dem Parameter Analogstartpunkt (ASP) legen Sie fest, bei welchem Meßwert das Ausgangssignal 4mA / 0V beträgt.
• Mit dem Parameter Analogendpunkt (AEP) legen Sie fest, bei welchem Meßwert das Ausgangssignal 20mA / 10V beträgt.
• Mindestabstand zwischen ASP und AEP = 25% des Meßbereichsendwerts (Skalierfaktor 4).

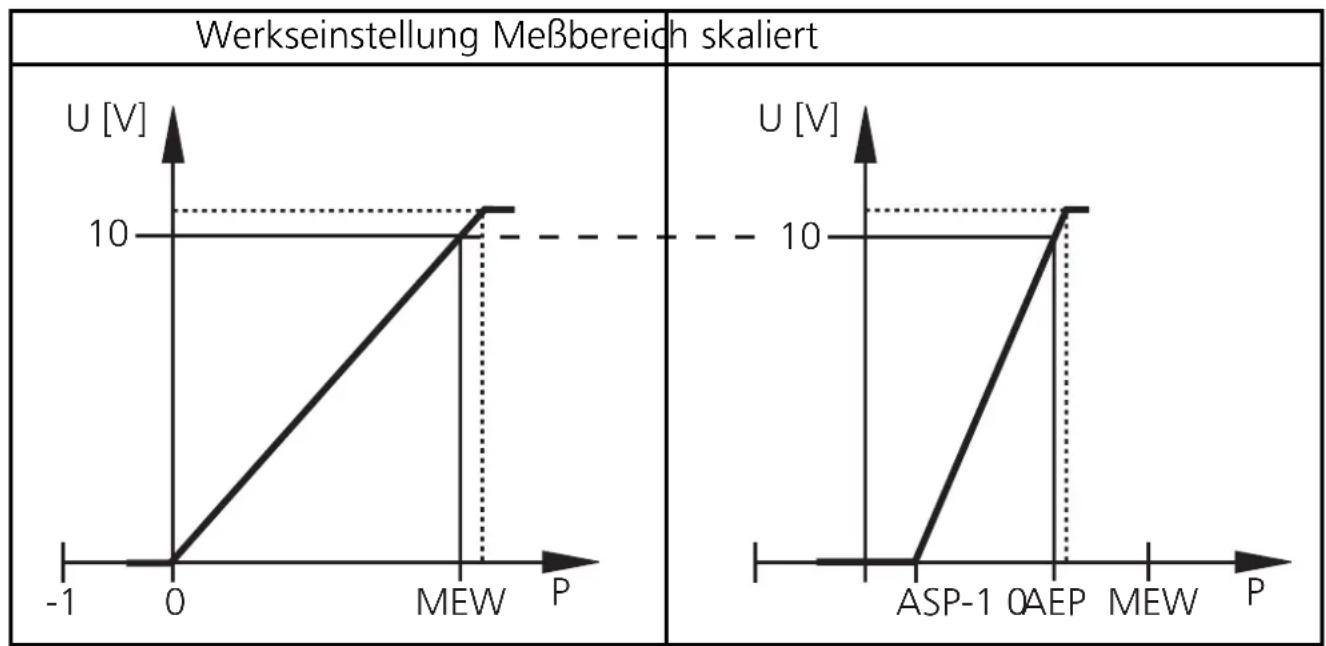

Spannungsausgang 0 ... 10V

MEW = Meßbereichsendwert

Im eingestellt den Meßbereich liegt das Ausgangssignal zwischen 0 und 10V.

Weiter wird signalisiert:

Systemdruck oberhalb des Meßbereichs: Ausgangssignal > 10V.

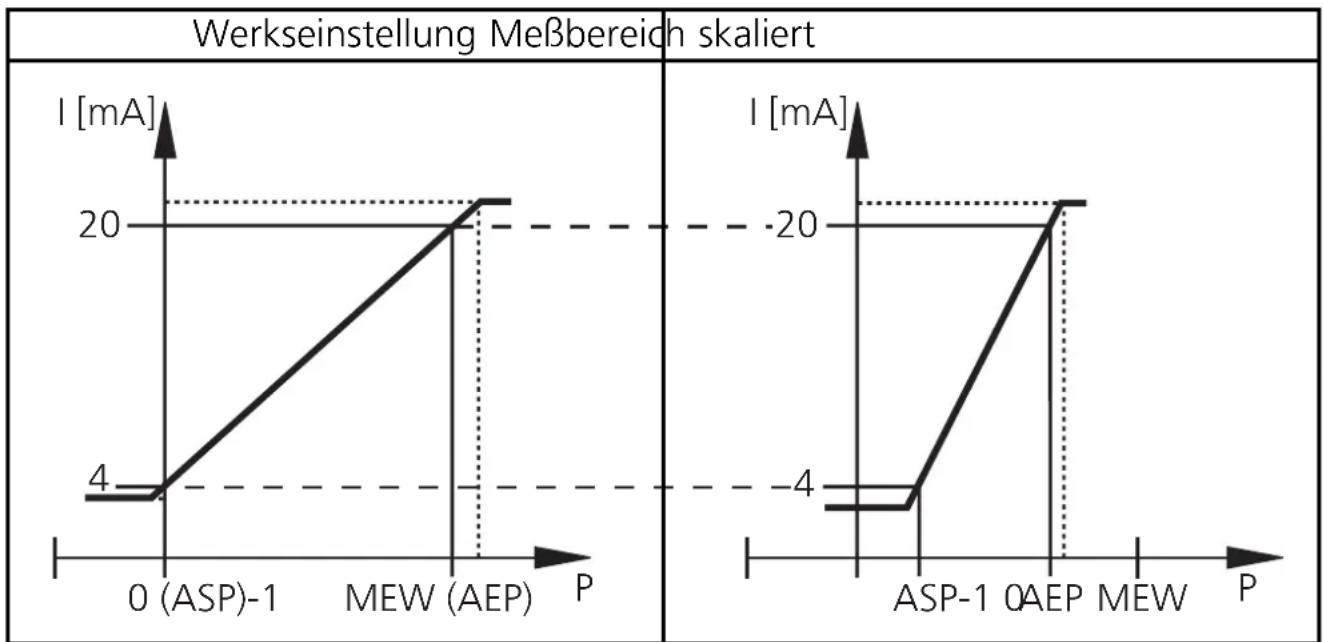

Stromausgang 4 ... 20mA

MEW = Meßbereichsendwert

Im eingestellen Meßbereich liegt das Ausgangssignal zwischen 4 und 20mA .

Weiter wird signalisiert:

• Systemdruck oberhalb des Meßbereich: Ausgangssignal >20mA .
• Systemdruck unterhalb des Meßbereichs: das Ausgangssignal fällt maximal bis auf 3,2mA (je nach Skalierung).

Technische Daten

Betriebsspannung [V]	20 ... 30 DC
Stromaufnahme [mA].	< 60
Strombelastbarkeit je Schaltausgang [mA].	250
Kurzschlußschutz; verpolungssicher / überlastfest,Watchdog integriert
Spanningsabfall [V]	< 2
Bereitschaftsverzögerungszeit [s]	0,2
Min. Ansprechzeit Schaltausgänge [ms]	3
Schaltfrequenz [Hz]	170 ... 0,125
Analogausgang (Meßbereich skalerbar)	4 ... 20 mA / 0 ... 10 V
Max. Burde Stromausgang [Ω]	(U B - 10) x 50; 700 bei UB = 24V
Min Burde bei Spannungsausgang [Ω]	2000
Min. Anstiegszeit Analogausgang [ms]	3
Genauigkeit / Abweichungen (in % der Spanne)1)
- Kennlinienabweichung (Linearität, einschließlich Hysterese und Wiederholgenauigkeit)2)	< ± 0,6
- Linearität	< ± 0,5
- Hysterese	< ± 0,1
- Wiederholgenauigkeit (bei Temperaturschwankungen < 10K)	< ± 0,1
- Langzeitstätigkeit (in % der Spanne pro Jahr)	< ± 0,1
- Temperaturkoeffizienten (TK) im kompensierten Temperaturbereich 0 ... 80°C (in % der Spanne pro 10 K)
- Grüßer TK des Nullpunkts	< ± 0,1
- Grüßer TK der Spanne	< ± 0,2
Werkstoffe in Kontakt mit Medium Keramik (99,9 % AI2O3); PTFE; V4A / 316L / 1.4435; Oberflächenbeschaffenheit: Ra < 0,4 / Rz 4
Gehäusewerkstoffe. V4A (1.4404); PBTP (Pocan); PC (Macrolon); PEI; EPDM/X (Santoprene); FPM (Viton)
Schutzart	IP 67
Schutzklasse	III
Isolationswiderstand [MΩ]	> 100 (500 V DC)
Schockfestigkeit [g]	50 (DIN / IEC 68-2-27, 11ms)
Vibrationsfestigkeit [g]	20 (DIN / IEC 68-2-6, 10 - 2000 Hz)
Schaltzyklen min.	100 Millionen
Umgebungstemperatur [°C]	-25 ... +80
Mediumtemperatur [°C]	-25 ... +80
Lagertemperatur [°C]	-40 ... +100
EMV IEC 1000/4/2 ESD:	4 / 8 KV
IEC 1000/4/3 HF gestrahlt:	10 V/m
IEC 1000/4/4 Burst:	2 KV
IEC 1000/4/6 HF leitungsgebunden:	10 V

1) alle Angaben bezogen auf Turn down von 1:1
2) Grenzpunkteinstellung nach DIN 16086

Safety instructions

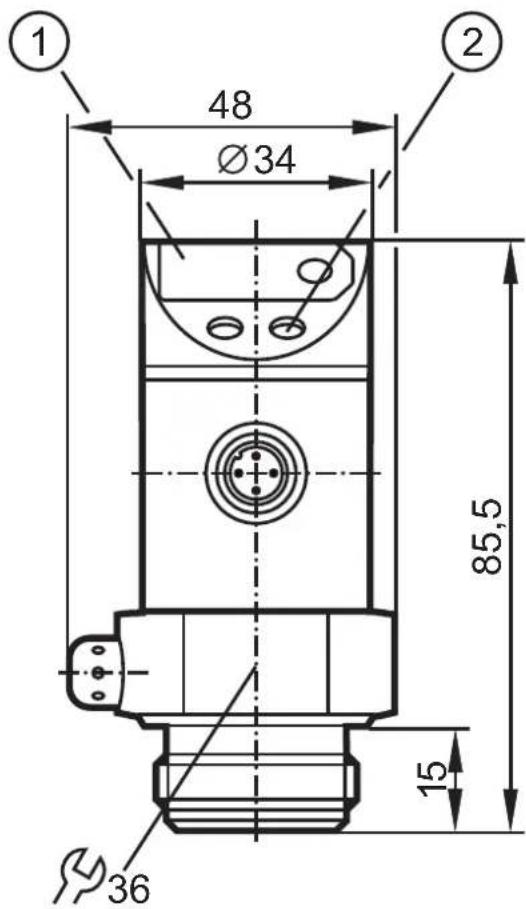

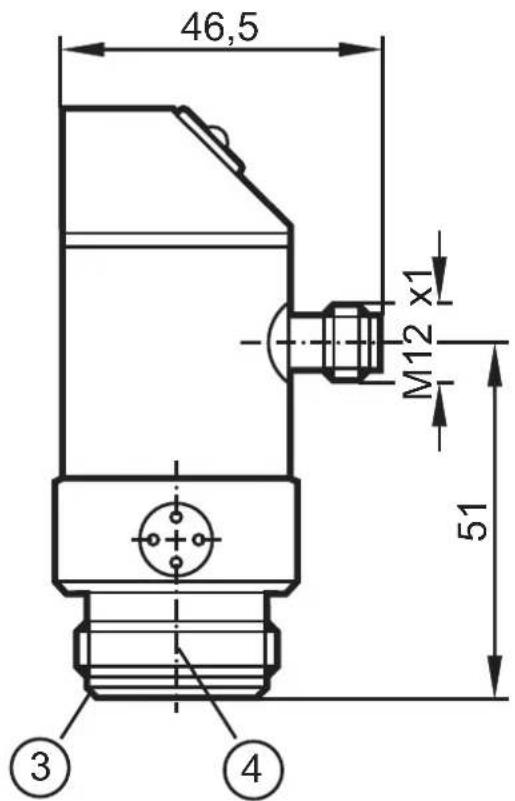

Maßzeichnung / Scale drawing / Dimensions

1: 7-Segment-Anzeige
2:Programmiertaste
3: Aseptoflex-Dichtkante
4: Aseptoflex-Gewinde

1: 7-segment display
2: programming button
3: Aseptoflex sealing edge
4: Aseptoflex thread

Einstellbereiche / Setting ranges / Plages de réglage

Uni = bAr		SP1 / SP2 rP		1 / rP2 ASP AEP						ΔPminmax
									maxm
PF2053	bar	-0,8	25,0	-0,9	24,9	-1,0	18,8	5,3	25,0	0,1
PF2054	bar1)	-0,45	9,99	-0,50	9,94	-0,50	7,49	2,00	9,99	0,01
PF2056	bar1)	-0,11	2,50	-0,12	2,49	-0,13	1,88	0,50	2,50	0,01
PF2057	mbar	-45	999	-50	994	-50	749	200	999	1

1)Anzeige -.XX = -0,XX / display -.XX = -0.XX / affichage -.XX = -0,XX
