BEDIENUNGSANLEITUNG MC24AHV LG

Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb des Gerätes aufmerksam durch und bewahren Sie es zum späteren Nachschlagen auf.

TYP : Multi

AIO64

KZ.O.02.0561

001

003

INHALTSVERZEICHNIS

Sicherheitshinweise......3

Vor dem Betrieb ......6

Betriebsanleitungen......7

Fernbedienung......7

Funktionen der

Fernbedienung......10

Weitere Funktionen......18

Wartung und Service .....22

Hinweise zum Betrieb .....27

Störungsbehebung......28

FÜR IHRE AUFZEICHNUNGEN

Tragen Sie hier die Modell- und Seriennummer ein: Modell-Nr.

Seriennr.

Diese Nummern finden Sie auf einem Etikett an der Seite jedes Gerätes.

Händlername

Kaufdatum

■ Heften Sie den Kaufbeleg an diese Seite, um das Kaufdatum bei einem evtl. Garantiefall zu belegen.

Hier finden Sie eine Reihe hilfreicher Tipps zum ordnungsgemäßen Einsatz und zur Wartung des Klimagerätes. Durch eine sorgsame Behandlung des Gerätes können Sie während der gesamten Lebensdauer viel Zeit und Geld sparen. In der Tabelle mit Tipps zur Störungsbehebung finden Sie viele Tipps zur Störungsbehebung Wenn Sie sich im Störungsfall zuerst an die Tabelle mit Tipps zur Störungsbehebung halten, ersparen Sie sich u.U. einen Service-Anruf.

VORSICHT

• Setzen Sie sich zur Reparatur bzw. zur Wartung dieses Gerätes mit einem autorisierten Service-Techniker in Verbindung.
• Kontaktieren Sie zur Montage dieses Gerätes einen Monteur.
• Das Klimagerät darf ohne Aufsicht nicht durch Kleinkinder oder behinderte Personen betrieben werden.
• Kleinkinder sollten beaufsichtigt werden, um sicherzustellen, dass das Klimagerät nicht zum Spielen verwendet wird.
• Wenn das Netzkabel ersetzt werden muss, sollten diese Arbeiten nur von autorisiertem Personal vorgenommen und es sollten nur Original-Ersatzteile verwendet werden.
• Die Montage muss durch qualifiziertes und autorisiertes Personal gemäß den nationalen elektrischen Bestimmungen erfolgen.

Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden.

■ Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet.

WARNUNG

Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen.

VORSICHT

Dieses Symbol bedeutet Verletzungsgefahr oder Gefahr von Beschädigungen von Eigentum.

■ Die Bedeutung von Symbolen in diesem Handbuch lauten wie folgt.

Darf nicht ausgeführt werden.

Die Anleitung sollte befolgt werden.

WARNUNG

■ Montage

Gerät nicht auseinander bauen oder reparieren.

Das Gerät muss immer geerdet werden.

- Händler und Service-Center verständigen. • Es besteht Feuer- oder Stromschlaggefahr.

Brennbares Gas und explosive Stoffe nicht inGerätenähe verwenden.

Gerät nicht an einem Ort montieren, an dem brennbares Gas austreten könnte.

- Ansonsten können Fehlfunktionen des Gerätes oder Feuer verursacht werden.

- Ansonsten besteht Explosions- oder Feuergefahr.

Gerät nicht auf einem defekten Montage-Standrahmen montieren.

Das Gerät vorsichtig entpacken und montieren.

- Ansonsten besteht Verletzungs- oder Unfallgefahr. • Scharfe Kanten bergen Verletzungsgefahr.

Zur Montage immer den Händler oder das Service-Center verständigen.

Gerät nicht auf einem defekten Montage-Standrahmen montieren.

- Ansonsten besteht die Gefahr von Feuer, Stromschlägen, Explosionen oder Verletzungen.

- Ansonsten besteht Verletzungs- oder Unfallgefahr.

Für elektrische Arbeiten den Händler oder das Service-Center verständigen.

Kein beschädigtes Netzkabel verwenden.

- Es besteht Feuer- oder Stromschlaggefahr. • Es besteht Feuer- oder Stromschlaggefahr.

Immer einen Überlastungsschalter und eine Hauptsicherung installieren.

- Ansonsten besteht Feuer- und Stromschlaggefahr.

Betrieb

Do not touch(operate) product with wet handsGerät niemals mit nassen Händenberühren (bedienen).

- Ansonsten besteht Feuer- oder Stromschlaggefahr.

Das Netzkabel darf sich nicht in der Nähe von Heizkörpern o.ä. befinden.

- Ansonsten besteht Feuer- oder Stromschlaggefahr.

Wenn das Gerät zusammen mit einem z. B. Herd betrieben wurde, muss gut gelüftet werden.

- Ansonsten besteht die Gefahr von Sauerstoffmangel.

Es dürfen keine schweren Gegenstände auf das Netzkabel gestellt werden.

- Ansonsten besteht Feuer- oder Stromschlaggefahr.

Elektrik abdecken.

- Ansonsten besteht Feuer- oder Stromschlaggefahr.

Den Saugeinlass während des Betriebs des Gerätes nicht öffnen.

- Ansonsten besteht Feuer- oder Ausfallgefahr.

Darauf achten, dass Kleinkinder nicht auf das Gerät klettern oder treten können.

- Kinder könnten sich schwer verletzen.

Darauf achten, dass kein Wasser in das Gerät eindringen kann.

- Ansonsten besteht Feuer- oder Stromschlaggefahr.

Bei ungewöhnlichen Geräuschen oder bei Rauchentwicklung des Gerätes die Sicherung abschalten oder den Netzstecker ziehen.

- Ansonsten besteht Feuer- oder Stromschlaggefahr.

Es darf kein Wasser in elektrische Bauteile gelangen.

- Ansonsten können Fehlfunktionen des Gerätes oder Feuer verursacht werden.

Wenn das Gerät eine längere Zeit nicht betrieben wird, Netzstecker ziehen oder die Sicherung des Gerätes ausschalten.

- Ansonsten besteht Feuer- oder Ausfallgefahr.

Wenn das Gerät überflutet wurde, das Service-Center verständigen.

- Ansonsten besteht Feuer- oder Stromschlaggefahr.

Während des Betriebs nicht die Sicherung ein-/ausschalten oder den Netzstecker ziehen.

- Ansonsten besteht Feuer- oder Stromschlaggefahr.

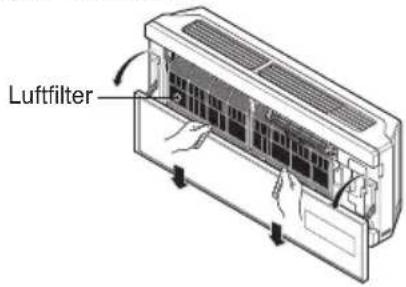

Beim Entfernen des Luftfilters keine Metallteile berühren.

- Ansonsten besteht Verletzungsgefahr.

Nicht auf das Gerät treten und nichts ablegen.

- Ansonsten besteht Verletzungsgefahr und das Gerät könnte ausfallen.

VORSICHT

Montage

Nach Montage oder Reparatur des Gerätes immer auf Gasleckstellen überprüfen.

- Ansonsten könnte das Gerät ausfallen.

Gerät nicht alleine anheben oder tragen.

- Ansonsten besteht Verletzungsgefahr.

Ablassschlauch so montieren, dass der Abfluss sicher erfolgen kann.

- Ansonsten können Wasserlecks entstehen.

Das Gerät muss immer waagerecht montiert werden.

- Ansonsten können Vibrationen oder Wasserlecks auftreten.

Gerät so montieren, dass umliegende Bewohner nicht durch Lärm oder Warmluft des Außengerätes belästigt werden.

- So vermeiden Sie Streitfälle mit den Nachbarn.

Betrieb

Nicht über einen längeren Zeitraum direkt der gekühlten Luft aussetzen.

Wenn brennbares Gas aus dem Gerät austritt, sofort das Fenster zum Lüften öffnen.

- Ansonsten besteht Verletzungsgefahr. • Ansonsten besteht Explosions- oder Feuergefahr.

Bei der Reinigung des Gerätes die Hauptstromversorgung ausschalten.

Haustiere und Pflanzen dürfen nicht dem direkten Luftstrom ausgesetzt werden.

- Ansonsten besteht Feuer- oder Stromschlaggefahr. • Haustiere könnten verletzt und Pflanzen beschädigt werden.

Das Gerät nicht für besondere Zwecke verwenden, z. B. Haustiere, Lebensmittel, Präzisionsgeräte, Kunstgegenstände usw.

Bei Gewitter oder Sturm muss der Betrieb des Gerätes eingestellt und Fenster geschlossen werden.

- Ansonsten besteht die Gefahr von Sachbeschädigungen.

- Ansonsten können Fehlfunktionen des Gerätes oder Stromschläge verursacht werden.

Im Bereich des Lufteinlasses oder Luftauslasses dürfen sich keine Hindernisse befinden.

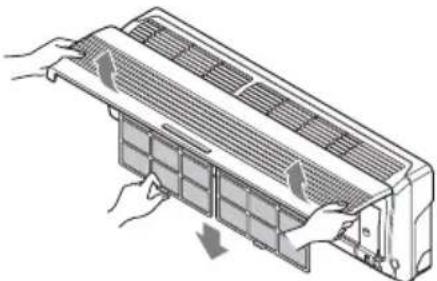

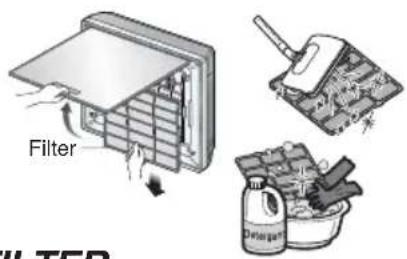

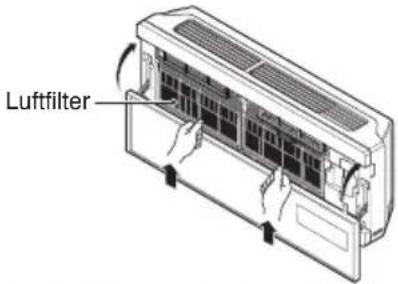

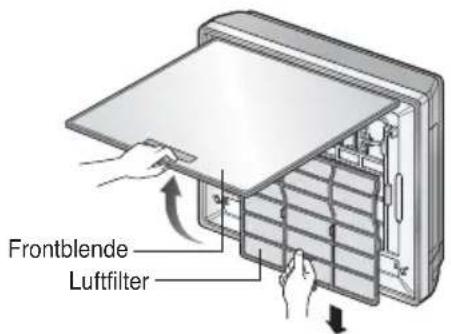

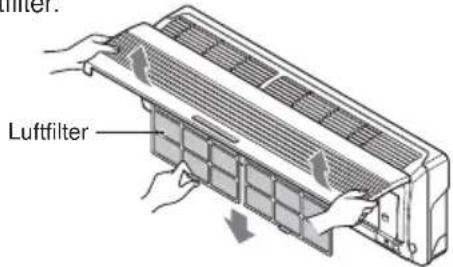

Filter immer fest einsetzen. Filter ein Mal alle zwei Wochen reinigen.

- Ansonsten könnte das Gerät ausfallen. - Ansonsten kann ein Geräteausfall verursacht werden.

Das Gerät muss mit einem weichen Tuch und nicht mit Wachs, Verdünner, starken Reinigern usw., gereinigt werden.

Das Abflusswasser des Klimagerätes darf nicht getrunken werden.

- Ansonsten könnte sich das Erscheinungsbild des Gerätes ändern.

- Ansonsten besteht Verletzungsgefahr.

Niemals die Hand oder andere Objekte in den Lufteinlass oder Luftauslass einführen.

Das Gerät nicht längere Zeit in geschlossenen Räumen betreiben.

- Ansonsten besteht Verletzungsgefahr. • Ansonsten besteht Verletzungsgefahr auf Grund von Sauerstoffmangel.

Das Gerät darf nicht länger bei hoher Luftfeuchtigkeit oder bei geöffneten Türen/Fenstern betrieben werden.

Bei der Wartung des Gerätes, etc. nicht auf eine unstabile Bank treten oder steigen.

- Ansonsten könnten Möbel usw. durch herunter tropfendes Wasser nass oder beschädigt werden.

- Ansonsten besteht Verletzungsgefahr.

Die beiden Batterien durch neue Batterien desselben Typs austauschen.

Batterien nicht auseinander bauen oder reparieren und nicht ins Feuer werfen.

- Ansonsten besteht Explosions- oder Feuergefahr.

Wenn Batterieflüssigkeit auf Haut oder Wäsche gelangt, sofort gründlich mit Wasser spülen.

Verwenden Sie eine nominale Sicherung.

- Ansonsten besteht Verletzungsgefahr. - Ansonsten besteht Feuer- oder Stromschlaggefahr.

Vor dem Betrieb

Vorbereitung auf den Betrieb

1. Verständigen Sie zur Montage dieses Gerätes einen Monteur.
2. Schließen Sie das Netzkabel fest an Innengerät und Außengerät an.
3. Verwenden Sie einen separaten Stromkreis.
4. Wenn Kabel oder Netzstecker beschädigt sind, dürfen Sie nur durch ein genehmigtes Ersatzteil ausgetauscht werden.

Betrieb

1. Wenn Sie längere Zeit einem direkten Luftstrom ausgesetzt sind, könnte dies gesundheitsschädlich sein. Personen, Haustiere oder Pflanzen dürfen nicht dauerhaft einem direkten Luftstrom ausgesetzt sein.
2. Wenn das Gerät zusammen mit einem Herd oder Heizkörpern betrieben wird, muss der Raum gut belüftet werden.
3. Das Gerät darf nicht für spezielle Zwecke verwendet werden (wie z.B. für Haustiere, Lebensmittel, Präzisionsgeräte oder Kunstgegenstände). Solche Objekte könnten Schaden nehmen.

Reinigung und Wartung

1. Die Metallteile des Gerätes dürfen beim Entfernen des Filters nicht berührt werden. Durch scharfe Kanten besteht Verletzungsgefahr.
2. Das Klimagerät darf nicht mit Wasser gereinigt werden. Die Isolation könnte beschädigt werden, was zu Stromschlägen führen könnte.
3. Vor dem Reinigen des Gerätes zuerst Strom und Sicherung abschalten. Es besteht Verletzungsgefahr, wenn das Gerät bei der Reinigung der inneren Bauteile versehentlich eingeschaltet wird.

Service

Verständigen Sie zur Reparatur und Wartung einen qualifizierten Händler.

In diesem Handbuch verwendete Symbole

HINWEIS

Dieses Symbol zeigt die mögliche Gefahr von Stromschlägen.

Dieses Symbol weist auf die mögliche Gefahr der Beschädigung des Klimagerätes hin.

Dieses Symbol weist auf besondere Hinweise hin.

Betriebsanleitungen

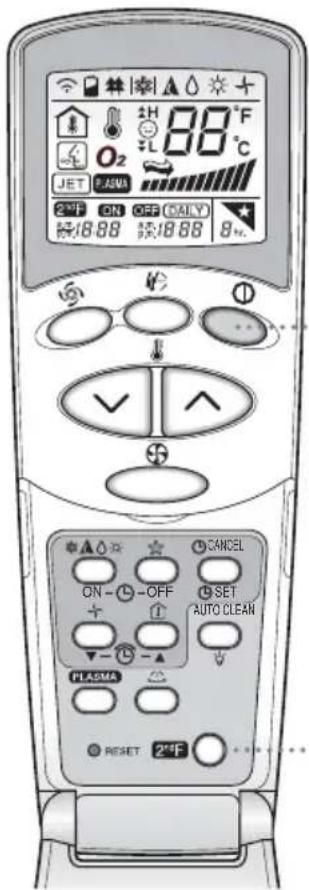

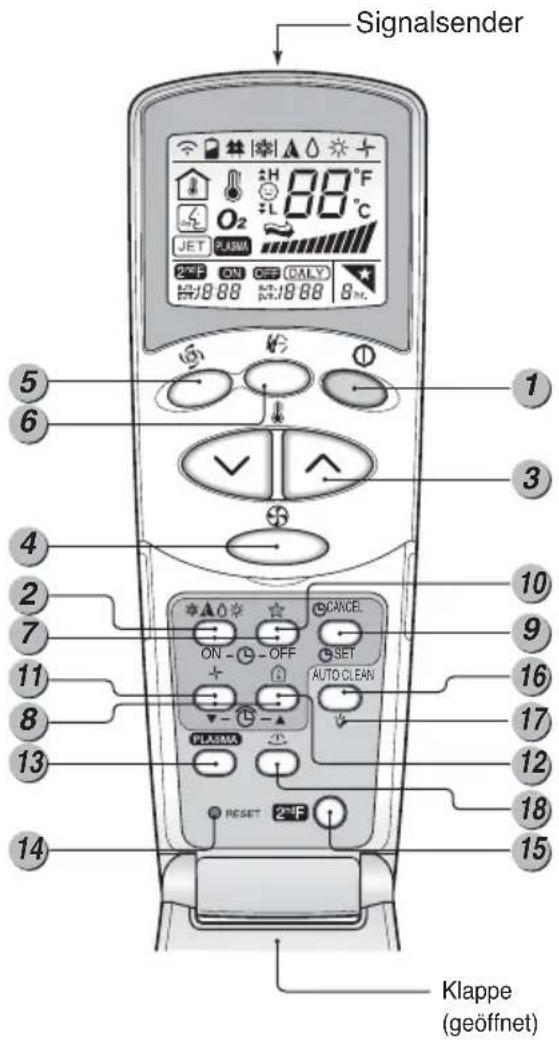

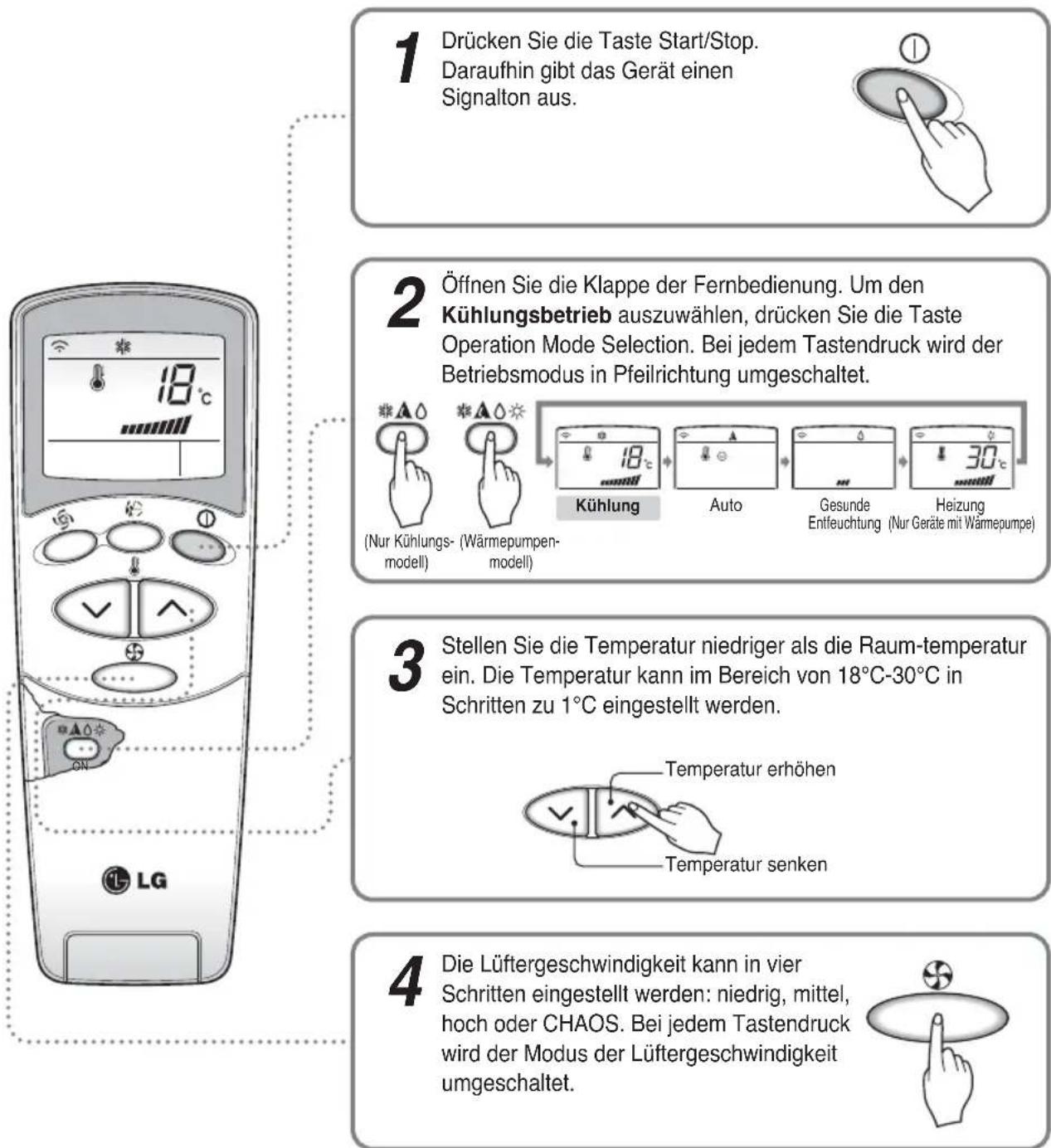

Fernbedienung

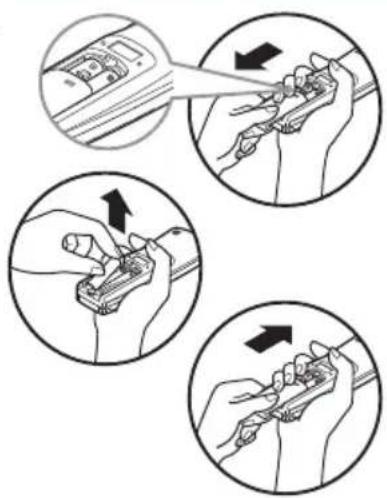

1. Entfernen Sie das Batterieklappe durch Schieben in Pfeilrichtung.
2. Legen Sie die neue Batterien ein und achten Sie auf die richtige Polung (+) und (-) der Batterie.
3. Schieben Sie die Klappe wieder zu.

HINWEIS

- Nur 2 AAA (1,5 V) Batterien verwenden. Keine wiederaufladbaren Batterien verwenden.

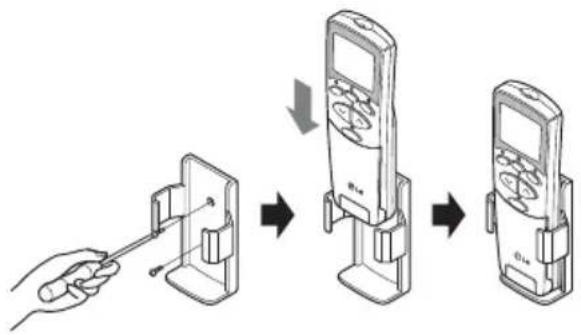

Aufbewahrung und Tipps zur Verwendung der Fernbedienung

- Halterung der Fernbedienung wie in der Abb. gezeigt mit den Schrauben an der Wand befestigen.

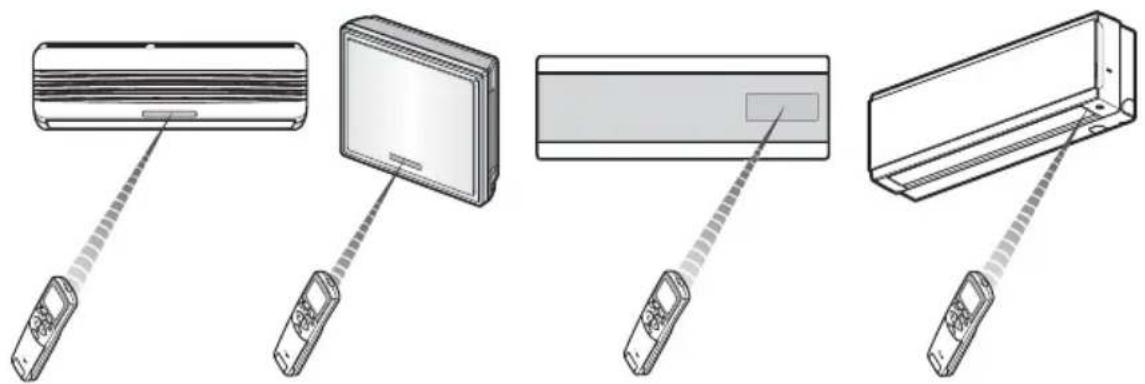

- Um das Raum-Klimagerät zu betreiben, richten Sie die Fernbedienung auf den Signalempfänger.

Standardmodell Artcool-Modell Artcool Deluxe-Modell Artcool Mirror-Modell

Signal- empfänger Betriebsanzeigen

Empfängt Signale von der Fernbedienung (Signalempfangsgeräusch: zwei kurze Signaltöne oder ein langer Signalton).

Betriebsanzeigen

Ein/Aus

: Leuchtet während des Systembetriebs.

Ruhemodus

: Leuchtet während des automatischen Betriebs im Ruhemodus.

Timer

: Leuchtet während des Timerbetriebs.

Abtaumodus

: Leuchtet während des Abtaumodus oder während des Hot Start-Betriebs (Nur Geräte mit Wärmepumpe)

AUBENGERÄT

: Leuchtet während des Betriebs des Außengerätes. (Nur Kühleinheit)

DOOR BETRIEB

Betriebsanzeigen

Empfängt Signale von der Fernbedienung (Signalempfangsgeräusch: zwei kurze Signaltöne oder ein langer Signalton).

Betriebsanzeigen

On/Off

: Leuchtet während des Systembetriebs.

Ruhemodus

: Leuchtet während des automatischen Betriebs im Ruhemodus.

Timer

: Leuchtet während des Timerbetriebs.

Abtaumodus

: Leuchtet während des Abtaumodus oder während des Vorheiz-Betriebs. (Nur Geräte mit Wärmepumpe)

AUBENGERÄT BETRIEB

: Leuchtet während des Betriebs des Außengerätes. (Nur Kühleinheit)

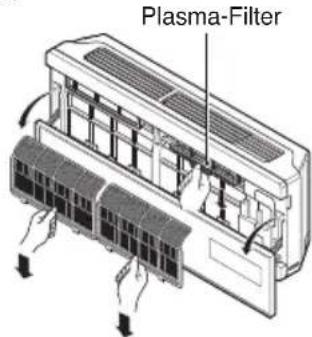

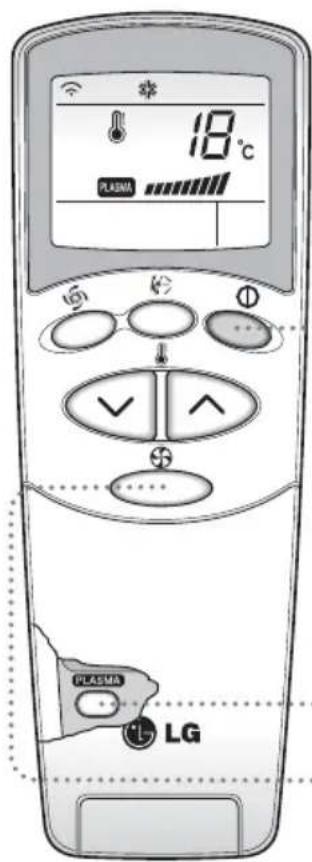

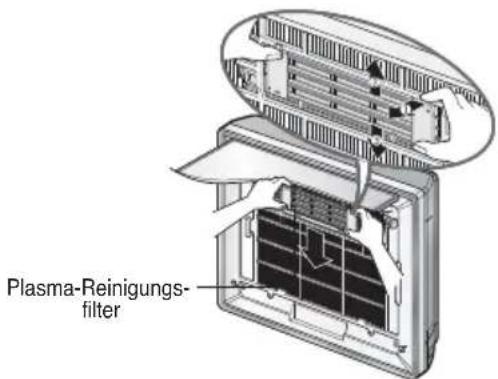

PLASMA : Anzeige des PLASMA-Reinigungsbetriebs.

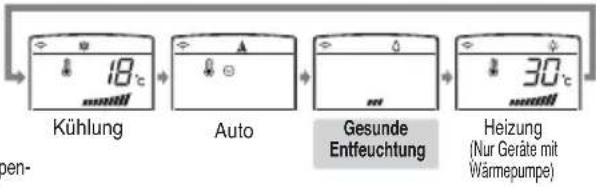

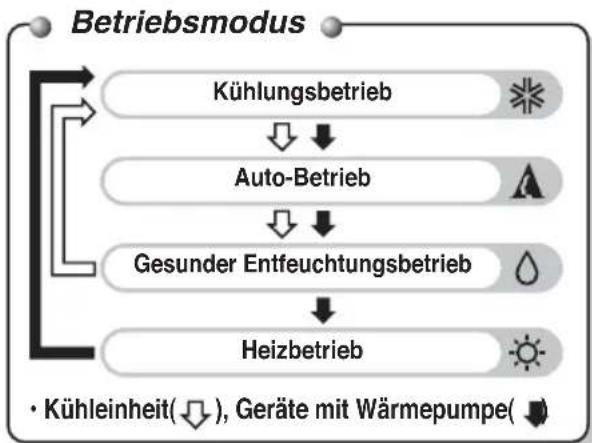

Jedes Symbol besitzt seinen eigenen Funktionsmodus.

Kühlungsmodus Leuchtet während des Kühlungsbetriebs. (Umrandung)

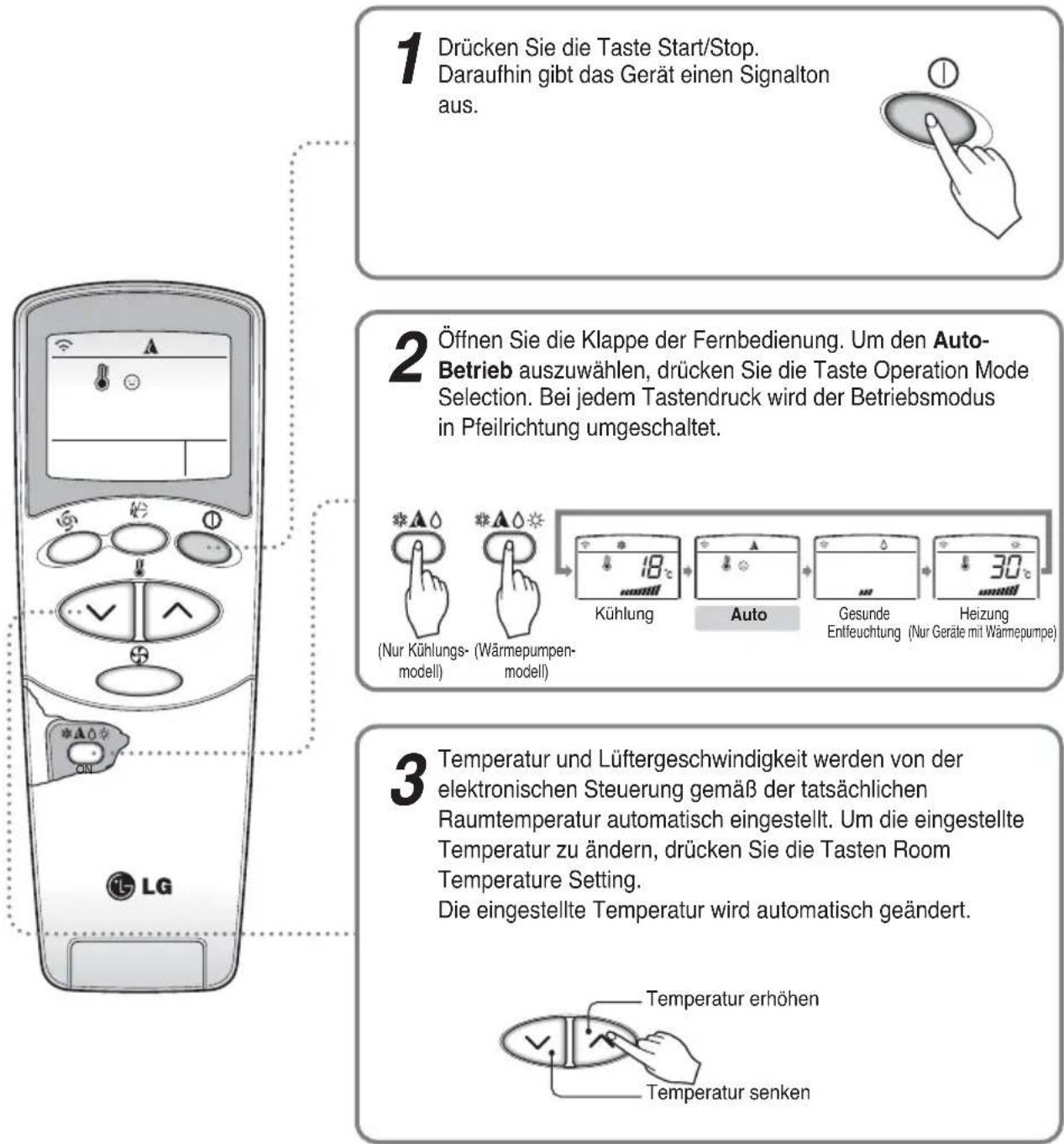

Auto-Betriebsmodus Leuchtet während des automatischen Betriebs. (Umrandung)

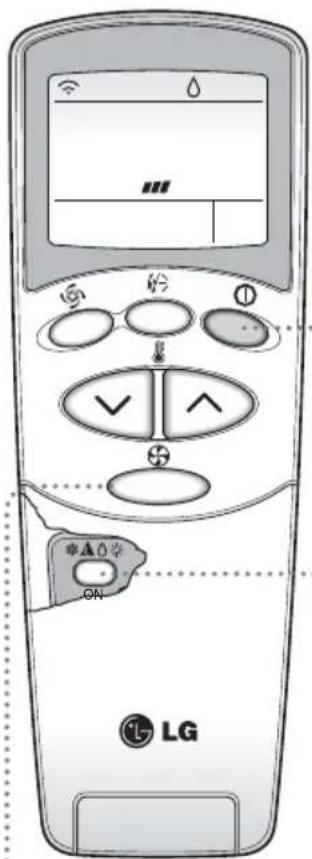

Gesunder Entfeuchtungs-Modus Leuchtet während des gesunden Entfeuchtungsbetriebs. (Umrandung)

Heizmodus Leuchtet während des Heizbetriebs. (Nur Geräte mit Wärmepumpe) (Umrandung)

Abtaumodus Leuchtet während des Abtauens bzw. Vorheizens im Heizbetrieb. (Umrandung)

Luftumwälzungsmodus Leuchtet während des Luftumwälzungs-Betriebs. (Umrandung)

Ruhemodus Leuchtet während des Ruhemodus.

Zeitgeber Leuchtet während des Timerbetriebs.

Auto-Reinigungsmodus Leuchtet während der automatischen Reinigung.

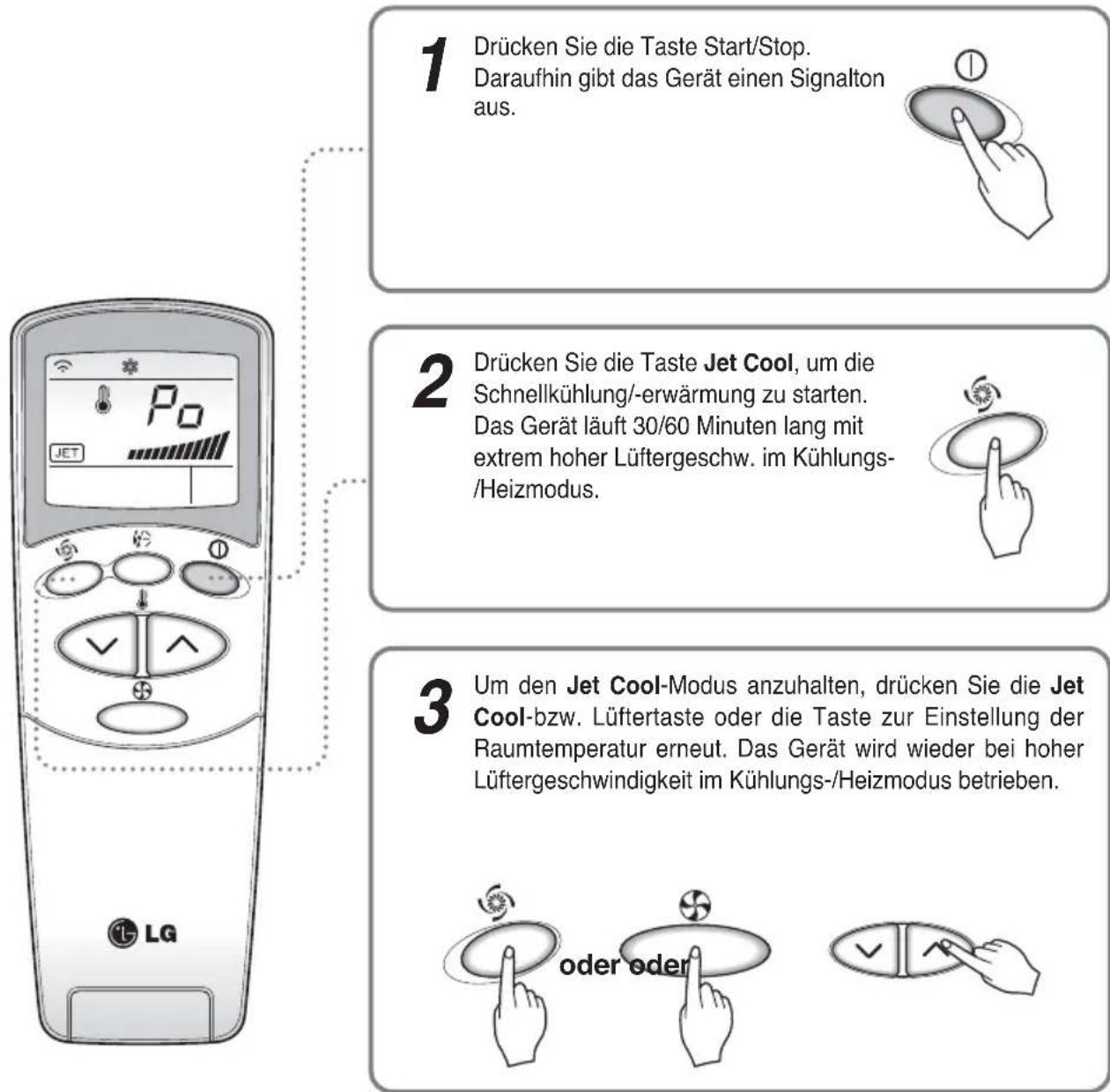

JET COOL

JET COOL-Modus Leuchtet während des Schnellkühlungsbetriebs.

PLASMA

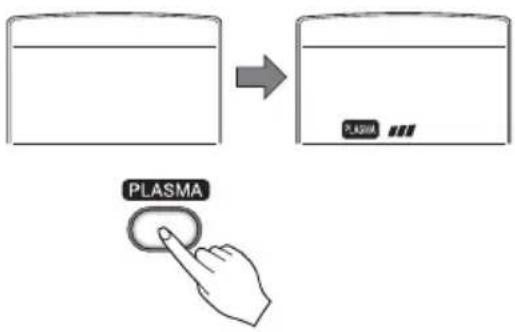

Plasma Leuchtet während des Plasma-Betriebs.

[Barcode]

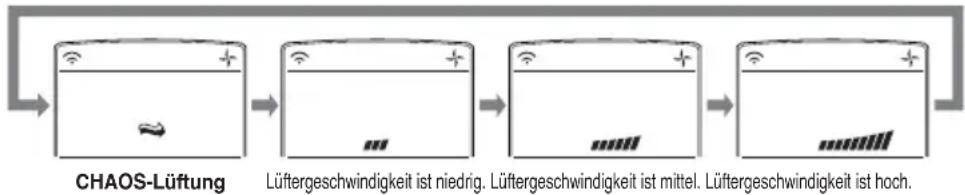

Lüftergeschw. (Niedrig) Leuchtet bei niedriger Lüftergeschwindigkeit.

[Non-Text]

Lüftergeschw.

(Mittel)

Leuchtet bei mittlerer Lüftergeschwindigkeit.

[Non-Text]

Lüftergeschw.

(Hoch)

Leuchtet bei hoher Lüftergeschwindigkeit.

[Non-Text]

Lüftergeschw.

(Chaos) Leuchtet bei Chaos-Lüftergeschwind

Anzeige gewünschte Zeigt im Kühlungs-, Entfeuchtungs und Heizmodus die gewünschte Temperatur an

Temperatur

• Kühlung

:18\~30C

Al: Automatischer Betrieb

- Entfeuchtung

:18\~30C

• Po : Schnellkühlung

• Erwärmung

:16\~30C

lo : Testmodus

Symbol für gewünschte Temperatur

Symbol für Innentemperatur

On/Off : Leuchtet während des Systembetriebs.

Ruhemodus : Leuchtet während des automatischen Betriebs im Ruhemodus.

Timer : Leuchtet während des Timerbetriebs.

Abtaumodus : Leuchtet während des Abtaumodus oder während des Vorheiz-Betriebs. (Nur Geräte mit Wärmepumpe)

Plasma : Leuchtet während des Plasma-Betriebs.

Anzeige gewünschte : Zeigt im Kühlungs-, Entfeuchtungs und Heizmodus die gewünschte Temperatur an Temperatur • Kühlung : 18\~30C • Al : Automatischer Betrieb

• Entfeuchtung : 18\~30C • Po : Schnellkühlung

• Erwärmung : 16\~30C • Lo : Testmodus

Funktionen der Fernbedienung

Die Fernbedienung überträgt Signale an das System.

Signalsender 5 6 1 3 4 2 7 10 9 11 8 13 12 18 15 14 Klappe (geöffnet) ON - OFF SET AUTO-CLEAN PLASMA RESET

1 TASTE START/STOP
Der Betrieb wird bei Tastendruck gestartet und bei erneutem Tastendruck angehalten.
2 TASTE OPERATION MODE SELECTION
Dient zur Auswahl des Betriebsmodus.
2 TASTEN FÜR
RAUMTEMPERATUR
Dienen zur Auswahl der Raumtemperatur.
4) WAHLSCHALTER LÜPTERGESCHW. INNENGERÄT
Dient zur Auswahl der Lüftergeschwindigkeit in vier Schritten: niedrig, mittel, hoch und CHAOS.
5 JET COOL
Dient zum Starten/Anhalten der Schnellkühlung/-erwärmung. (Bei der Schnellkühlung/-erwärmung ist die Lüfter-geschwindigkeit in jedem Modus extrem hoch).
6 TASTE CHAOS SWING
Dient zum Starten/Anhalten der Luftklappenbewegung und zum Einstellen der Luftstromrichtung nach oben/nach unten.
7 TASTEN ON/OFF TIMER
Dienen zum Einstellen der Uhrzeit für Beginn und Ende des Betriebs.
TASTEN TIME SETTING
Dienen zum Einstellen der Uhrzeit.
9 TASTE TIMER SET/CANCEL
Dienen zum Einstellen des Timers auf eine gewünschte Uhrzeit und zum Abbrechen des Timerbetriebs.
10 TASTE SLEEP MODE AUTO
Dient zum Einstellen des automatischen Betriebs im Ruhemodus.
11 TASTE AIR CIRCULATION
Wälzt die Raumluft ohne Kühlung oder Erwärmung um.
12 TASTE ROOM TEMPERATURE CHECKING
Dienen zur Ermittlung der Raumtemperatur.
13 PLASMA (OPTIONAL)
Dient zum Starten/Anhalten der Funktion Plasma-Reinigung.
14 RESET-TASTE
Dient zur Initialisierung der Fernbedienung.
15 Taste 2nd F
Muss vor dem Aufrufen der auf den Tasten in Blau gedruckten Modi gedrückt werden.
16 AUTO CLEAN
Dient zum Einstellen der automatischen Reinigung.
17 LED-HELLIGKEIT (OPTIONAL)
Dienen zum Einstellen der Helligkeit der Anzeige des Gerätes.
18 STEUERUNGSTASTE UM DEN HORIZONTALEN
LUFTSTROM ZU REGELN (NICHT BEI ALLEN MODELLEN)
Um die Richtung vom horizontalen Luftstrom zu regeln.

Kühlungsbetrieb

1 Drücken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus. 2 Öffnen Sie die Klappe der Fernbedienung. Um den Kühlungsbetrieb auszuwählen, drücken Sie die Taste Operation Mode Selection. Bei jedem Tastendruck wird der Betriebsmodus in Pfeilrichtung umgeschaltet. (Nur Kühlungs- modell) (Wärmepumpen- modell) 3 Stellen Sie die Temperatur niedriger als die Raum-temperatur ein. Die Temperatur kann im Bereich von 18°C-30°C in Schritten zu 1°C eingestellt werden. Temperatur erhöhen Temperatur senken 4 Die Lüftergeschwindigkeit kann in vier Schritten eingestellt werden: niedrig, mittel, hoch oder CHAOS. Bei jedem Tastendruck wird der Modus der Lüftergeschwindigkeit umgeschaltet.

Natürlicher Luftzug nach der CHAOS-Logik

☐. Für ein erfrischenderes Gefühl als bei einer einzigen Lüftergeschwindigkeit drücken Sie den Wahlschalter Indoor Fan Speed und stellen Sie den CHAOS-Modus ein. In diesem Modus wird ein Luftzug erzeugt, der einer natürlichen Briese ähnlich ist, indem die Lüftergeschwindigkeit nach der CHAOS-Logik automatisch verändert wird.

Auto-Betrieb

1 Drücken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus. 2 Öffnen Sie die Klappe der Fernbedienung. Um den Auto- Betrieb auszuwählen, drücken Sie die Taste Operation Mode Selection. Bei jedem Tastendruck wird der Betriebsmodus in Pfeilrichtung umgeschaltet. (Nur Kühlungs- modell) (Wärmepumpen- modell) 3 Temperatur und Lüftergeschwindigkeit werden von der elektronischen Steuerung gemäß der tatsächlichen Raumtemperatur automatisch eingestellt. Um die eingestellte Temperatur zu ändern, drücken Sie die Tasten Room Temperature Setting. Die eingestellte Temperatur wird automatisch geändert. Temperatur erhöhen Temperatur senken

WÄHREND DES AUTOMATISCHEN BETRIEBS:

☐ Die Lüftergeschwindigkeit des Innengerätes kann nicht umgeschaltet werden. Sie wird direkt durch die zufällige Steuerung eingestellt.
□Wenn das System nicht wie gewünscht betrieben wird, wechseln Sie manuell in einen anderen Modus. Das System schaltet nicht automatisch vom Kühlungsmodus in den Heizmodus oder umgekehrt. Modus und gewünschte Temperatur muss dann neu eingestellt werden.
☐ Durch Drücken der Taste Chaos Swing während des automatischen Betriebs bewegen sich die waagerechten Luftklappen automatisch auf und ab. Wenn diese automatische Bewegung angehalten werden soll, drücken Sie die Taste Chaos Swing erneut.

Gesunder Entfeuchtungsbetrieb

1 Drücken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus.

2 Öffnen Sie die Klappe der Fernbedienung. Um den Gesunden Entfeuchtungsbetrieb auszuwählen, drücken Sie die Taste Operation Mode Selection. Bei jedem Tastendruck wird der Betriebsmodus in Pfeilrichtung umgeschaltet.

(Nur Kühlungs- modell) (Wärmepumpen- modell)

18°C Kühlung Auto Gesunde Entfeuchtung 30°C Heizung (Nur Geräte mit Wärmepumpe)

3 Stellen Sie die Lüfter-geschwindigkeit ein. Diese Geschwindigkeit kann in vier Schritten ausgewählt werden: niedrig, mittel, hoch oder CHAOS. Bei jedem Tastendruck wird der Modus umgeschaltet.

NATÜRLICHER LUFTZUG NACH DER CHAOS-LOGIK

☐. Für ein erfrischenderes Gefühl drücken Sie den Wahlschalter Lüftergeschw. Innengerät und stellen Sie den CHAOS-Modus ein. In diesem Modus wird ein Luftzug erzeugt, der einer natürlichen Briese ähnlich ist, indem die Lüftergeschwindigkeit nach der CHAOS-Logik automatisch verändert wird.

WÄHREND DES GESUNDEN ENTFEUCHTUNGSBETRIEBS:

☐ Wenn Sie mit der Taste Operation Selection den Entfeuchtungsmodus wählen, startet das Klimagerät die Entfeuchtungsfunktion und stellt Raumtemp. und Luftmenge gemäß gefühlter Raumtemp. automatisch auf die zur Entfeuchtung geeigneten Werte ein.
In diesem Fall wird die eingestellte Temperatur nicht auf der Fernbedienung angezeigt und die Raumtemperatur kann nicht verändert werden.
□ Während der Funktion gesunde Entfeuchtung wird die Luftmenge automatisch gemäß der aktuellen Raumtemperatur eingestellt und sorgt für ein gesundes und angenehmes Raumklima, auch in Zeiten hoher Luftfeuchtigkeit.

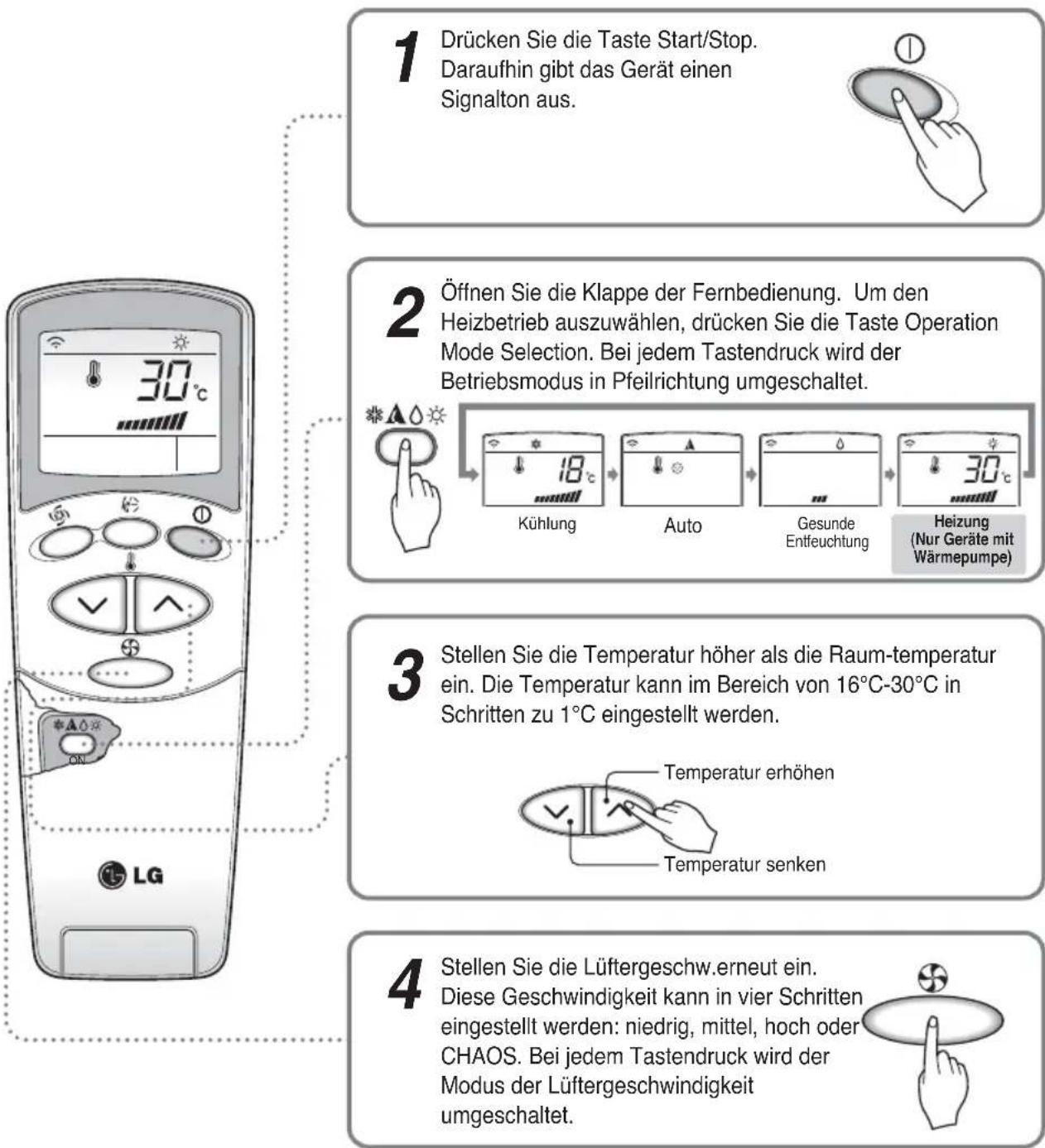

Heizbetrieb (Nur Geräte mit Wärmepumpe)

1 Drücken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus. 2 Öffnen Sie die Klappe der Fernbedienung. Um den Heizbetrieb auszuwählen, drücken Sie die Taste Operation Mode Selection. Bei jedem Tastendruck wird der Betriebsmodus in Pfeilrichtung umgeschaltet. 3 Stellen Sie die Temperatur höher als die Raum-temperatur ein. Die Temperatur kann im Bereich von 16°C-30°C in Schritten zu 1°C eingestellt werden. 4 Stellen Sie die Lüftergeschw.erneut ein. Diese Geschwindigkeit kann in vier Schritten eingestellt werden: niedrig, mittel, hoch oder CHAOS. Bei jedem Tastendruck wird der Modus der Lüftergeschwindigkeit umgeschaltet.

NATÜRLICHER LUFTZUG NACH DER CHAOS-LOGIK

☐.Für ein erfrischenderes Gefühl als bei einer einzigen Lüftergeschwindigkeit drücken Sie den Wahlschalter Indoor Fan Speed und stellen Sie den CHAOS-Modus ein. In diesem Modus wird ein Luftzug erzeugt, der einer natürlichen Briese ähnlich ist, indem die Lüftergeschwindigkeit nach der CHAOS-Logik automatisch verändert wird.

Schnellkühlung

HINWEIS

☐ Die Funktion Jet Cool im Heizmodus steht nur bei Artcool-Modellen zur Verfügung.
☐ Bei der JET COOL-Funktion beginnt das Klimagerät zu einem zufälligen Zeitpunkt, kalte/warme Luft 30/60 Minuten lang mit extrem hoher Geschwindigkeit auszustoßen, wobei die Raumtemp. automatisch auf 18°C/30°C gestellt wird. Diese Funktion wird besonders dann eingesetzt, um die Raumtemperatur in kürzester Zeit zu ändern.
☐ Um vom Jet Cool-Modus in den normalen Kühlungs-/Heizmodus zu wechseln, drücken Sie einfach erneut die Taste Operation Mode Selection, Auswahl Luftmenge, Temperature-instellung oder JET COOL.

PLASMA-Reinigungsbetrieb (Optional)

1 Drücken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus.

2 Öffnen Sie die Klappe der Fernbedienung. Drücken Sie die EIN/AUS-Taste für PLASMA-Luftreinigungsbetrieb. Der Betrieb wird bei Tastendruck gestartet und bei erneutem Tastendruck angehalten.

3 Stellen Sie die Lüftergeschwindigkeit ein. Sie kann in vier Schritten ausgewählt werden: niedrig, mittel, hoch oder CHAOS. Bei jedem Tastendruck wird der Modus der Lüftergeschwindigkeit umgeschaltet.

Der Luftreinigungsbetrieb (PLASMA) ist im Heizmodus und allen weiteren Betriebsarten verfügbar.

Nur PLASMA-Luftreinigungsbetrieb

PLASMA

Durch Drücken der Taste PLASMA wird der PLASMA-Luftreinigungsbetrieb gestartet. Bei jedem Drücken der Taste ( ) wird der Modus der Lüftergeschwindigkeit umgeschaltet.

2nd F-Betrieb

转/°C + 88°F O₂ JET CASMA 2°F ON OFF ONLY 禁16.88 禁18.68 9°C ON - OFF SET AUTO CLEAN PLASMA RESET 2°F

1 Drücken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus.

2 Öffnen Sie die Klappe der Fernbedienung und drücken Sie die Taste 2nd F, um die Blau gedruckten Tastenfunktionen zu starten. (Überprüfen Sie die Anzeige der 2. Funktion auf der Anzeige der Fernbedienung.) Über diese Tasten wird der Timer wie folgt eingestellt:

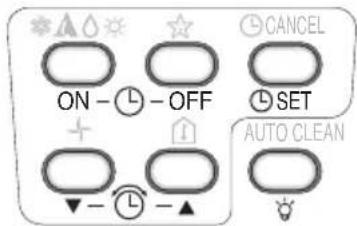

ON - ⏚ - OFF + ▼ - ⏚ - ▲ CANCEL SET AUTO CLEAN

3 Die 2. Funktion wird nach kurzer Zeit oder bei erneutem Drücken der Taste automatisch ausgeschaltet.

Weitere Einzelheiten finden Sie auf der folgenden Seite.

Weitere Funktionen

Ruhemodus

1. Drücken Sie die Taste Sleep Mode Auto, um die Uhrzeit für das automatische Ausschalten einzustellen.
2. Der Timer wird durch 1- bis 7-faches Drücken der Taste Sleep Mode Auto in Schritten zu einer Stunde eingestellt.

Der Ruhemodus steht 1 bis 7 Mal zur Verfügung. Um die Zeitperiode in Schritten zu einer Stunde zu ändern, drücken Sie die Taste Sleep Mode und richten Sie die Fernbedienung dabei auf das Klimagerät.

1. Stellen Sie sicher, dass die Sleep Mode Auto-LED leuchtet.

Um den Ruhemodus zu unterbrechen, drücken Sie mehrmals die Taste Sleep Mode Auto, bis der Stern (☆) auf der Betriebsanzeige erlischt.

HINWEIS Beim Ruhemodus dreht sich der Lüfter mit niedriger (Kühlung) oder mittlerer Geschwindigkeit (nur Wärmepumpe) für einen ruhigen Schlaf.

IM KÜHLUNGSMODUS: Die Temperatur erhöht sich in den folgenden 30 Minuten automatisch um 1°C und innerhalb von 1 Stunde um 2°C, um einen angenehmen Schlaf zu ermöglichen.

Uhrzeit einstellen

1. Die Uhrzeit kann nur eingestellt werden, wenn die Reset-Taste gedrückt wurde. Falls die Batterien gerade aus- getauscht wurden, sollte die Reset-Taste gedrückt werden, um die Uhrzeit zurückzusetzen. Drücken Sie die Taste Start/Stop.

2. Drücken Sie die Taste 2nd F und überprüfen Sie, ob das Symbol 2nd F leuchtet.

1. Drücken Sie die Tasten Time Setting, bis die gewünschte Uhrzeit eingestellt ist.

2. Drücken Sie die Taste Timer SET.

3:00 3:20 SET. ① CANCEL ② SET

HINWEIS Überprüfen Sie, ob A.M. (vormittags) oder P.M. (nachmittags) angezeigt wird.

Verzögerter Start/Voreingestelltes Anhalten

1. Stellen Sie sicher, dass die Uhrzeit auf der Anzeige der Fernbedienung richtig eingestellt ist.

2. Drücken Sie die Taste 2nd F.

3. Drücken Sie die Timer-Taste ON/OFF, um den Timer ein-/auszuschalten.

4. Drücken Sie die Tasten Time Setting, bis die gewünschte Uhrzeit eingestellt ist.

1. Aktivieren Sie die gewählte Ein/Aus-Einstellung durch Drücken der Taste Timer SET und richten Sie die Fernbedienung dabei auf den Signale

Einstellung des Timers verwerfen.

Drücken Sie die Taste Timer Cancel und richten Sie die Fernbedienung dabei auf den Signalempfänger.

(Die Timer-Leuchte auf dem Klimagerät und die Anzeige werden ausgeschaltet).

HINWEIS Wählen Sie eine der folgenden vier Betriebsarten.

während des Betriebs

Zeitgeber Verzögerung AUS Zeitgeber Verzögerung EIN Zeitgeber Verzögerung EIN und AUS Zeitgeber Verzögerung EIN und AUS

Steuerung der vertikalen Luftstromrichtung

Standard-/Artcool Deluxe-Modell

Der Luftstrom nach oben/ nach unten (vertikaler Luftstrom) kann über die Fern- bedienung gesteuert werden.

1. Drücken Sie die Taste Start/Stop, um das Gerät zu starten.

2. Öffnen Sie die Klappe der Fernbedienung. Drücken Sie die Taste Chaos Swing, damit sich die Luftklappen bewegen. Drücken Sie die Taste Chaos Swing erneut, um die vertikale Luftklappe in die gewünschte Luftstromrichtung einzustellen.

Artcool-Modell

Der Luftstrom nach oben/nach unten und nach links/nach rechts kann über die Fernbedienung gesteuert werden.

Drücken Sie die Taste Start/Stop, um das Gerät zu starten.

HINWEIS

☐ Beim Drücken der Taste Chaos Swing wird die horizontale Luftstromrichtung gemäß der CHAOS-Berechnung automatisch angepasst, um die Luft gleichmäßig im Raum zu verteilen und dabei ein angenehmes Befinden des Körpers wie bei einer natürlichen Brise zu erreichen.
☐ Die Luftstromrichtung nach oben/nach unten muss über die Fernbedienung eingestellt werden. Ein Bewegen der vertikalen Luftklappen mit der Hand könnte das Klimagerät beschädigen.
☐ Beim Ausschalten des Gerätes werden die horizontalen und vertikalen Luftklappen und damit der Luftauslassschlitz des Systems geschlossen.

Einstellen der Richtung links/rechts (Horizontaler Luftstrom)

Vorsicht : Vor dem Einstellen der horizontalen Luftstromrichtung muss das Gerät ausgeschaltet werden. Öffnen Sie vorsichtig die vertikale Luftklappe, um die horizontale Luftstromrichtung einzustellen. Stellen Sie die Luftstromrichtung links/rechts manuell ein.

Drücken Sie die Taste Chaos Swing, damit sich die Luftklappen bewegen.

Drücken Sie die Taste erneut, damit die Luftklappen angehalten werden. Nach 30 Minuten kehren die Luftklappen automatisch in die Position für maximalen Luftstrom zurück.

Steuerung vom horizontalen Luftstrom (option)

Links/rechts (Horizontaler Luftstrom) kann mit der Fernbedienung geregelt werden.

1. Drücken Sie auf die Taste Start/Stop um das Gerät einzuschalten.
2. Öffnen Sie die Klappe der Fernbedienung. Drücken Sie auf die Taste Start/Stop von der Steuerung vom horizontalen Luftstrom. Die Luftschlitze werden jetzt nach links und rechts bewegt. Drücken Sie nochmals auf die Steuerungstaste für den horizontalen Luftstrom um den Luftschlitz auf der gewünschten Position einzustellen.

Luftumwälzungsmodus

Wälzt die Raumluft ohne Kühlung oder Erwärmung um.

1. Drücken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus.
2. Öffnen Sie die Klappe der Fernbedienung. Drücken Sie die Taste Air Circulation. Bei jedem Drücken des Wahlschalters Indoor Fan Speed Selector wird die Lüftergeschwindigkeit von niedrig bis CHAOS und zurück nach niedrig umgeschaltet.

HINWEIS

CHAOS Lüftung .CHAOS Lüftung senkt den Stromverbrauch und schützt vor Unterkühlung.

Die Lüftergeschwindigkeit ändert sich automatisch von hoch nach niedrig und umgekehrt, abhängig von der Umgebungstemperatur.

Auto-Reinigung (Nur Artcool-/Artcool Deluxe-/Artcool Mirror-Modell)

AUTO CLEAN

1. Drücken Sie die Taste Start/Stop, um das Gerät zu starten.
2. Öffnen Sie die Klappe der Fernbedienung. Wählen Sie Kühlungsbetrieb oder Gesunder Entfeuchtungsbetrieb.
3. Drücken Sie die Taste Auto Clean.
4. Obwohl die Taste Start/Stop gedrückt wird, läuft das Gerät 15 Minuten lang im Auto- Reinigungsmodus - läuft 1 Minute lang im Heizbetriebmodus und wälzt die Raumluft 14 Minuten lang ohne Kühlung/Erwärmung um. Dann wird das Gerät angehalten.

HINWEIS

□ Während der Auto-Reinigung können Feuchtigkeit der Innengeräte nach dem Kühlungsbetrieb oder dem gesunden Entfeuchtungsbetrieb entfernt werden.
□ Während der Auto-Reinigung sind nur die Tasten Start/Stop, Plasma und Auto Clean aktiviert.

Anzeige-Helligkeit (AMNH076DZ\*0[MC07AH\*NZ0], AMNH096DU\*0[MC09AH\*NU0])

- Die Anzeige-Helligkeit des Gerätes kann über die Fernbedienung eingestellt werden. Drücken Sie die Taste Start/Stop, um das Gerät zu starten. Öffnen Sie die Klappe der Fernbedienung, drücken Sie die Taste 2nd F und dann die Taste Display Luminosity. Die Anzeige ist dunkel. Drücken Sie die Taste für eine helle Anzeige erneut.

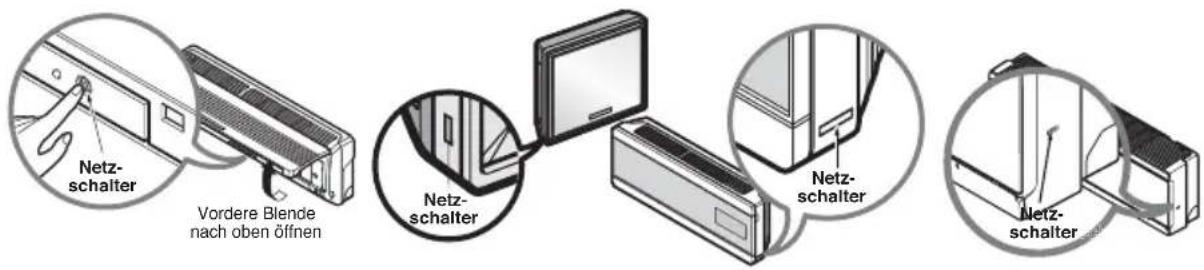

Erzwungener Betrieb

Der Betrieb wird gestartet, wenn der Netzschalter nicht über die Fernbedienung gedrückt wird. Um den Betrieb anzuhalten, drücken Sie den Schalter erneut.

Netz- schalter Vordere Blende nach oben öffnen Netz- schalter Netz- schalter Netz- schalter

	Kühleinheit	Geräte mit Wärmepumpe
		Raumtemp. ≥24°C 21°C	C ≤ Raumtemp. <24°C Raumtemp.	<21°C
Betriebsmodus Kühlung Kühlung	Gesunde Entfeuchtung Heizung
Lüftergeschw. Innengerät	Hoch Hoch Hoch Hoch
Temperatureinstellung	22°C 22°C 23°C 24°C

Auto-Neustart

Falls das Gerät nach einem Stromausfall wieder mit Strom versorgt wird, können die vorherigen Betriebsbedingungen automatisch wiederhergestellt werden.

Diese Funktion muss daher nicht durch Drücken einer Taste oder eines Schalters aufgerufen werden. Im anfänglichen Modus dreht sich der Lüfter mit einer niedrigen Geschwindigkeit und der Kompressor nimmt den Betrieb ca. 3 Minuten später auf. Wenn der Kompressor anläuft, wird die Lüftergeschwindigkeit an die vorherige Einstellung angepasst.

Falls das Gerät nach einem Stromausfall längere Zeit nicht betrieben wird, schalten Sie die Hauptstromversorgung ab, um ein unerwünschten Auto-Neustart zu vermeiden.

Nützliche Informationen

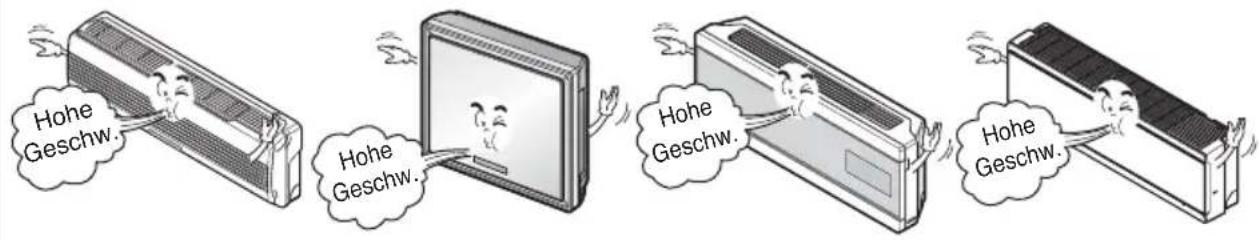

Lüftergeschwindigkeit und Kühlungsleistung.

Die in den Spezifikationen angegebene Kühlungs-/Heizleistung gibt den Wert der hohen Lüftergeschwindigkeit an, die Leistung wird bei einer niedrigen oder mittleren Lüftergeschwindigkeit ebenfalls niedriger. Wenn der Raum schnell abgekühlt/geheizt werden soll, wird eine hohe Lüftergeschwindigkeit empfohlen.

Hohe Geschw. Hohe Geschw. Hohe Geschw. Hohe Geschw.

Wartung und Service

VORSICHT: Vor der Wartung muss der Hauptstromversorgung des Systems abgeschaltet werden.

Innengerät Standardmodell

Gitter, Gehäuse und Fernbedienung

□. Das System muss vor der Reinigung Verwenden Sie ein weiches, trockenes Tuch und keine Reinigungs- oder Scheuermittel.

HINWEIS Der Netzstrom muss vor Reinigung des Innengerätes getrennt werden.

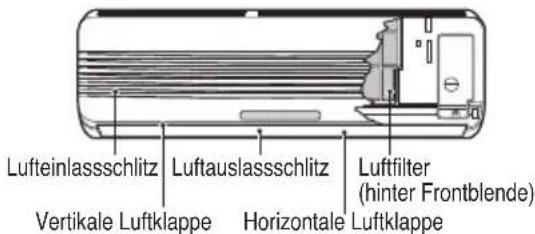

Lufteinlassschlitz Luftauslassschlitz Luftfilter (hinter Frontblende) Vertikale Luftklappe Horizontale Luftklappe

LUFTFILTER

Die Luftfilter hinter dem Vordergitter sollten alle zwei Wochen überprüft und gereinigt werden, möglicherweise auch öfter.

Die PLASMA-Filter hinter den Luftfiltern sollten alle drei Monate überprüft und gereinigt werden, möglicherweise auch öfter.

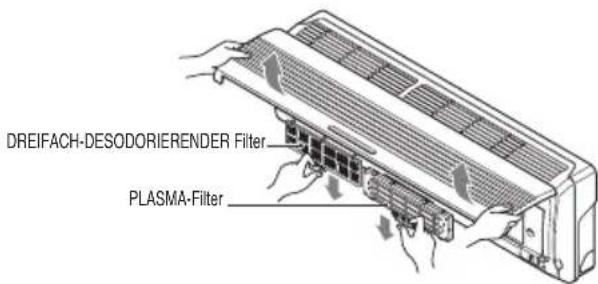

DREIFACH-DESODORIERENDER Filter PLASMA-Filter

Der PLASMA-Filter darf bis 10 Sekunden nach Öffnen des Innengitters nicht berührt werden. Es besteht Stromschlaggefahr.

☐ Folgende Mittel dürfen nicht verwendet werden:

• Wasser wärmer als 40°C Dadurch könnten Verformungen oder Farbverfälschungen auftreten.
• Flüchtige Substanzen Dadurch könnten die Oberflächen des Klimagerätes beschädigt werden.

Benzene Benzyl

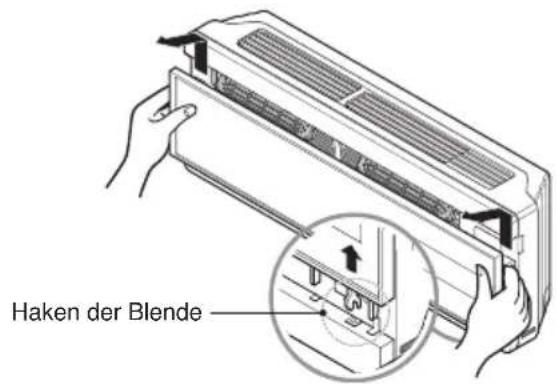

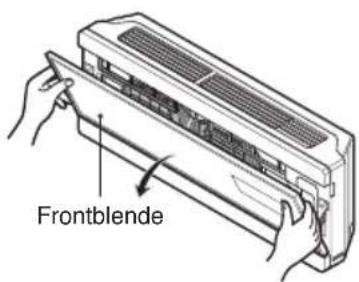

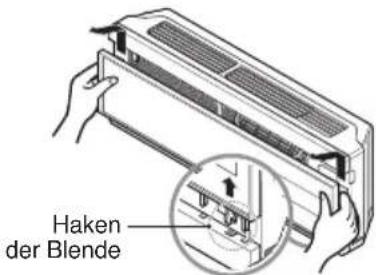

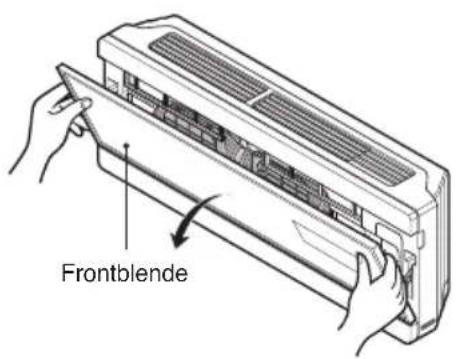

1. Heben Sie das vordere Blende an und ziehen Sie den Filtergriff etwas nach vorne, um den Filter zu entnehmen.

2. Reinigen Sie den Filter mit einem Staubsauger oder mit warmem Seifenwasser.

3. Starke Verschmutzungen können mit einer lauwarmen Reinigungslösung gereinigt werden.

4. Bei Verwendung von zu heißem Wasser (über 40°C) können Verformungen auftreten.

5. Nach der Reinigung die Blende gut trocknen.

6. Setzen Sie den Luftfilter wieder ein.

7. Nach Entfernen des Luftfilters ziehen Sie den PLASMA-Filter zum Entfernen etwas nach vorne.

8. Entfernen Sie Staub mit einem Staubsauger. (Der Filter darf nicht mit Wasser gewaschen werden).
9. Beachten Sie die Kerben durch elektrische Entladungslinien.

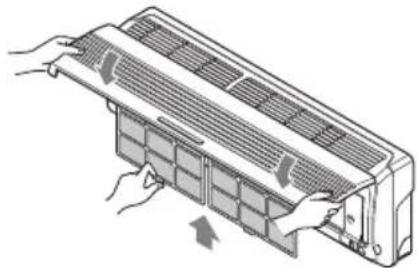

10. Setzen Sie den PLASMA-Filter wieder an der ursprünglichen Position ein.

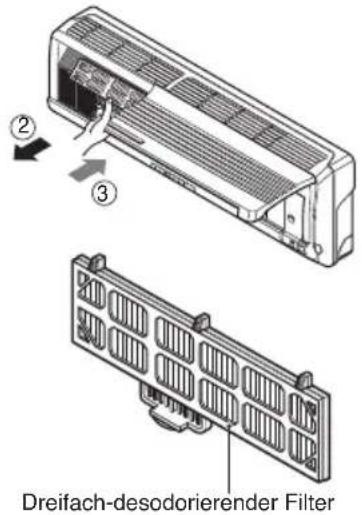

11. Nach Entfernen des Luftfilters ziehen Sie den DREIFACH- DESODORIERENDEN Filter zum Entfernen heraus.
12. Trocknen Sie den Filter ca. 2 Stunden in der Sonne.
13. Setzen Sie den DREIFACH-DESODORIERENDEN Filter wieder an der ursprünglichen Position ein.

Austausch des Reinigungsfilters (Optional)

• Empfohlene Betriebsdauer : Ca. 2 Jahre

1. Öffnen Sie die Frontblende und entfernen Sie die Luftfilter.

Luftfilter

1. Setzen Sie Luftfilter und Frontblende wieder ein.

1. Entfernen Sie den Dreifach-desodorierenden Filter.

2. Setzen Sie den neuen Dreifach-desodorierenden Filter ein.

Dreifach-desodorierender Filter

Innengerät Artcool-Modell

Gitter, Gehäuse und Fernbedienung

□.Das System vor der Reinigung ausschalten. Verwenden Sie ein weiches, trockenes Tuch und keine Reinigungs- oder Scheuermittel.

HINWEIS

Vor der Reinigung des Innengerätes muss der Netzstrom getrennt werden.

Die Luftfilter hinter dem Vordergitter sollten alle zwei Wochen überprüft und gereinigt werden, möglicherweise auch öfter.

Filter

☐ Folgende Mittel dürfen nicht verwendet werden:

- Wasser wärmer als 40°C Dadurch könnten Verformungen oder Farbverfälschungen auftreten - Flüchtige Substanzen Dadurch könnten die Oberflächen des Klimagerätes beschädigt werden.

1. Ziehen Sie das Bodengitter nach unten. Nach Anheben des Filtergriffs den Filter langsam herausnehmen. (Hinweis : Der Filter sollte erst gereinigt werden, nachdem das Gerät angehalten wurde).

2. Reinigen Sie den Filter mit einem Staubsauger oder mit warmem Seifenwasser.

- Starke Verschmutzungen können mit einerlauwarmen Reinigungslösung gereinigt werden. - Bei Verwendung von zu heißem Wasser (über 40°C) können Verformungen auftreten.

1. Nach der Reinigung die Blende gut trocknen.

2. Setzen Sie den Luftfilter wieder ein.

Reinigung des Reinigungsfilters

• Empfohlene Betriebsdauer : Ca. 3 Monate

1. Heben Sie das vordere Blende an und ziehen Sie den Luftfilter heraus.

Frontblende Luftfilter

1. Legen Sie die Plasma-Filter ca. 1-2 Stunden in den Neutralreiniger und heben Sie sie dann heraus

2. Entfernen Sie den Plasma-Filter.

Plasma-Reinigungs- filter

1. Setzen Sie den vollständig getrockneten Plasma-Filter wieder ein. Setzen Sie den Luftfilter wieder ein und verschließen Sie die Frontblende mit dem Haken.

Haken der Frontblende Haken- Aufhänger Luftfilter Luftfilter

Innengerät Artcool Deluxe-Modell

1. Öffnen Sie die Oberseite der Frontblende.

Frontblende

1. Heben Sie die Frontblende an. Der Haken der Frontblende löst sich.

Haken der Blende

1. Nehmen Sie die Blende ab und entfernen Sie die Luftfilter.

Luftfilter

1. Setzen Sie den Luftfilter wieder ein und verschließen die Blende wieder.

Luftfilter

1. Reinigen Sie den Filter mit Bürste und Staubsauger. Bei starker Verschmutzung mit Wasser abwaschen.

Der PLASMA-Filter darf bis 10 Sekunden nach Öffnen des Innengitters nicht berührt werden. Es besteht Stromschlaggefahr.

☐ Folgende Mittel dürfen nicht verwendet werden:

- Wasser wärmer als 40°C Dadurch könnten Verformungen oder Farbverfälschungen auftreten.

- Flüchtige Substanzen Dadurch könnten die Oberflächen des Klimagerätes beschädigt werden.

Reinigung des Reinigungsfilters

• Empfohlene Betriebsdauer : Ca. 3 Monate

1. Öffnen Sie die Oberseite der Frontblende.

2. Heben Sie die Frontblende an. Der Haken der Frontblende löst sich.

3. Entfernen Sie den Luftfilter und ziehen Sie die Plasma-Filter heraus.

Frontblende

Haken der Blende

Plasma-Filter

1. Reinigen Sie den Plasma-Filter mit einem Staubsauger.

2. Setzen Sie die Plasma-Filter in die Blende ein, danach den Luftfilter.

Artcool Mirror-Modell

Gitter, Gehäuse und Fernbedienung

□.Das System muss vor der Reinigung

Verwenden Sie ein weiches, trockenes Tuch und keine Reinigungs- oder Scheuermittel.

HINWEIS

Der Netzstrom muss vor Reinigung des Innengerätes getrennt werden.

LUFTFILTER

Die Luftfilter hinter dem Vordergitter sollten alle zwei Wochen überprüft und gereinigt werden, möglicherweise auch öfter.

1. Öffnen Sie die Frontblende, wie in der Abbildung gezeigt.
2. Ziehen Sie die Filterhalterung zum Herausnehmen des Luftfilters leicht nach vorne.

3. Reinigen Sie den Filter mit einem Staubsauger oder mit warmem Seifenwasser.

4. Starke Verschmutzungen können mit einer lauwarmen Reinigungslösung gereinigt werden.

5. Bei Verwendung von zu heißem Wasser (über 40°C) können Verformungen auftreten.

6. Nach der Reinigung die Blende gut trocknen.

7. Setzen Sie den Luftfilter wieder ein.

PLASMA-FILTER

Die PLASMA-Filter hinter den Luftfiltern sollten alle drei Monate überprüft und gereinigt werden, möglicherweise auch öfter.

1. Nach Entfernen des Luftfilters ziehen Sie den PLASMA-Filter zum Entfernen etwas nach vorne.
2. Entfernen Sie Staub mit einem Staubsauger. (Der Filter darf nicht mit Wasser gewaschen werden).
3. Beachten Sie die Kerben durch elektrische Entladungslinien.
4. Setzen Sie den PLASMA-Filter wieder an der ursprünglichen Position ein.

Frontblende

Der PLASMA-Filter darf bis 10 Sekunden nach Öffnen des Innengitters nicht berührt werden. Es besteht Stromschlaggefahr.

☐ Folgende Mittel dürfen nicht verwendet werden:

• Wasser wärmer als 40°C Dadurch könnten Verformungen oder Farbverfälschungen auftreten.
• Flüchtige Substanzen Dadurch könnten die Oberflächen des Klimagerätes beschädigt werden.

B2017 B6128

Wenn das Klimagerät eine längere Zeit nicht betrieben wird.

Wenn das Klimagerät eine längere Zeit nicht betrieben wird.

Betreiben Sie das Klimagerät 2-3 Stunden lang im Luftumwälzungsmodus (Siehe Seite 21).

• Dadurch wird die Innenmechanik getrocknet.

Schalten Sie den Überlastungsschalter aus und ziehen Sie den Netzstecker.

VORSICHT: Schalten Sie den

Überlastungsschalter aus, wenn das Klimagerät längere Zeit nicht betrieben wird.

Schmutz kann sich ansammeln und Feuer verursachen.

Nehmen Sie die Batterien aus der Fernbedienung heraus.

Wenn das Klimagerät wieder betrieben werden soll.

Reinigen Sie den Luftfilter und setzen Sie ihn in das Innengerät ein. (Informationen zur Reinigung von Filtern finden Sie auf Seite 23-27).

Stellen Sie sicher, dass Lufteinlass und Luftauslass von Innen-/Außengerät nicht blockiert sind.

Hinweise zum Betrieb

Der Raum darf nicht unterkühlt werden.

Eine zu kalte Raumluft ist Gesundheitsschädlich und Energie wird verschwendet.

Stellen Sie sicher, dass Fenster und Türen geschlossen sind.

Türen und Fenster sollten nach Möglichkeit nicht geöffnet werden, damit keine Kaltluft entweicht.

Rollos und Vorhänge sollten geschlossen sein.

Während des Betriebs des Gerätes sollte eine direkte Sonnen-einstrahlung vermieden werden.

Der Luftfilter sollte regelmäßig gereinigt werden.

Hindernisse im Luftfilter verringern den Luftstrom und verschlechtern die. Kühlungs- und Entfeuchtungsleistung. Filter sollten mindestens ein Mal alle zwei Wochen gereinigt werden.

Die Raumtemperatur sollte gleichbleibend gehalten werden.

Stellen Sie die vertikale und horizontale Luftstromrichtung so ein, dass eine gleichbleibende Raumtemperatur erreicht wird.

Der Raum sollte gelegentlich gelüftet werden.

Da die Fenster geschlossen sein sollten, ist es gelegentlich ratsam, die Fenster zum Lüften zu öffnen.

Störungsbehebung

Überprüfen Sie die folgenden Punkte, bevor Sie Reparatur- oder Wartungsdienste anfordern....Wenn die Störung weiterhin besteht, verständigen Sie Ihren Händler oder Ihr Service-Center.

Fall Beschreibung Siehe Seite
Das Klimagerät kann nicht betrieben werden.	Einstellung der Raumtemperatur überprüfen.	11,14
	Sicherung bzw. Überlastungsschalter überprüfen.	-
Im Raum befindet sich ein ungewöhnlicher Geruch.	Stellen Sie sicher, dass es sich nicht um einen feuchten Geruch handelt, der aus Wand, Teppich, Einrichtung oder Textilien im Raum austritt.	-
Es scheint, dass Kondensat aus dem Klimagerät heraus tropft.	Anschluss des Ablassschlauchs oder gerade Position des Innengerätes überprüfen.	-
Das Klimagerät arbeitet nach einem Neustart ca. 3 Minuten lang nicht.	Dies ist ein Schutz des Mechanismus.Warten Sie ca. 3 Minuten, bis das Gerät startet.Eine Verzögerung von 3 Minuten verhindert ein zu häufiges Ein-/Ausschalten des Kompressors.	-
Das Gerät kühlt bzw. heizt nur ungenügend.	Ist der Luftfilter verschmutzt? Lesen Sie die Anleitungen zur Reinigung des Luftfilters.	22~26
	Wurde die Temperatur richtig eingestellt?	11,14
	Werden Lufteinlass oder Luftauslass des Innengerätes verdeckt?	-
Das Klimagerät ist laut.	Bei einem Geräusch, das wie fließendes Wasser klingt.- Dieses Geräusch wird durch Kältemittel verursacht, das im Innern des Klimagerätes fließt.Bei einem Geräusch, das wie entweichende Druckluft klingt.- Dieses Geräusch wird durch Wasser verursacht, das im Innern des Gerätes entfeuchtet wird.	-
Anzeige der Fernbedienung ist schwach oder nicht vorhanden.	Sind die Batterien schwach?Wurden die Batterien mit verkehrter Polung (+) und (-) eingelegt?	7
Ein knackendes Geräusch ist zu hören.	Dieses Geräusch wird bei Temperatur-schwankungen durch Ausdehnen/Zusammenziehen der Frontblende usw. erzeugt.	-

LG

Life's Good
