BEDIENUNGSANLEITUNG RB38A6B3F22 SAMSUNG

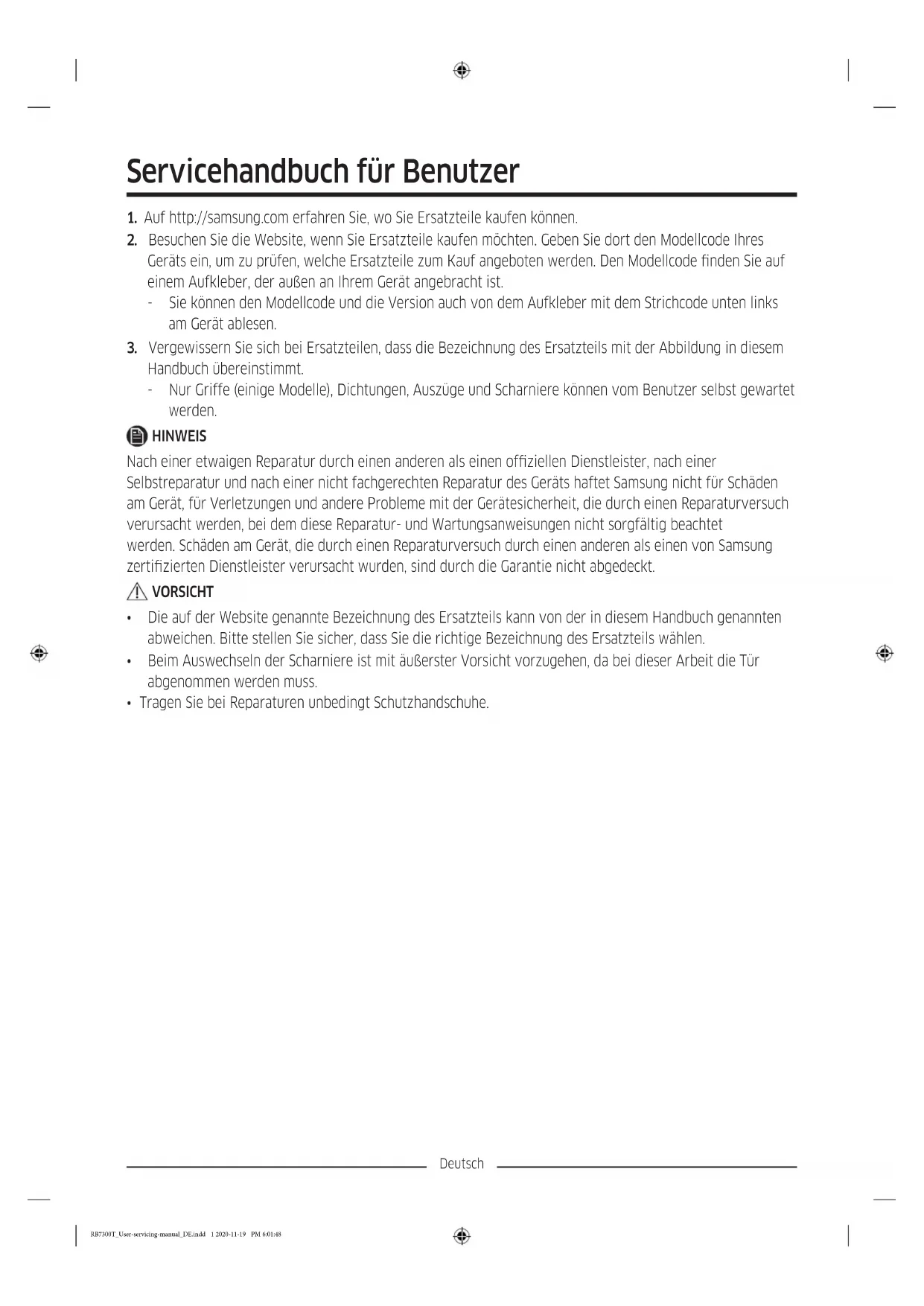

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möhen. Geben Sie dorth den Modellcode Ihres Gerats ein, um zu prufen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der auBen an Ihrem Gerat angebracht ist.

3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unter links am Gerät ablesen.

4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in this Handbuch übereinstimmt.

5. Nur Griffe (eineige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen officiellen Dienstleister, nach einer Selfstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schaden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schaden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

VORSICHT

Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in dieserm Handbuch genommen abweichen.itte stellen Sie safer, dass Sie die richtige Bezeichnung des Ersatzteils wahlen.
- Beim Auswechseln der Scharniere ist mit außerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
- Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kuhl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung
03 Auszug 04 Handgriffe (nur bestimmte Modelle)
05 Mittleres Scharnier 06 Strichcode-Aufkleber
07 Unteres Scharnier

Deutsch

Austausch des Handgriffs

Die Modellbezeichnung ist wie folgt aufgebaut: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RL34**2***, RL34**2***

Die Sternchen stehen je nach Modell für etwas anderes.

Die Sternchen im Modellcode kennzeichnen eine Variante und ersetzen Ziffern (0-9) oder Buchstaben (A-Z) im Modellcode.

VORSICHT

• Achten Sie beim Auswechseln des Turgriffs darauf, die Vorderseite der Tur nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie safer, dass zwischen den Stützen und der Tür keine Lücke bleibt.
  Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prufen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

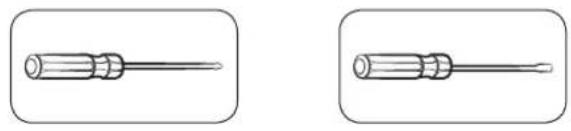

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kuhl- als auch für das Gefrierabteil.

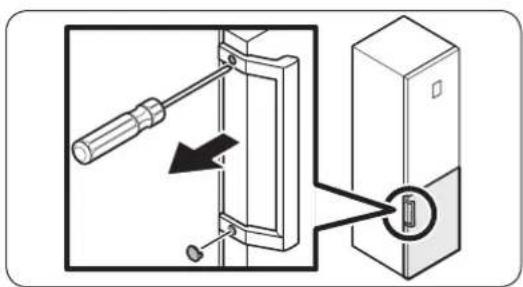

1. Entfernen Sie mit einem Schlitzschraubendreher die Abdeckkappen der Schrauben.

2. Bringen Sie die Schraubenabdeckungen wieder auf den Schraubenlochern an, nachdem Sie den Griff abgenommen haben.

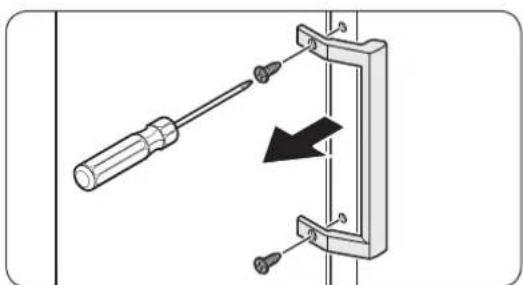

3. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu losen und den Handgriff zu entfern.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Gehen Sie beim Einbau den neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Geräteur, und entfern den Sie die Dichtung von der Tur.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs

VORSICHT

Stellen Sie sichere, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauendes Auszugs

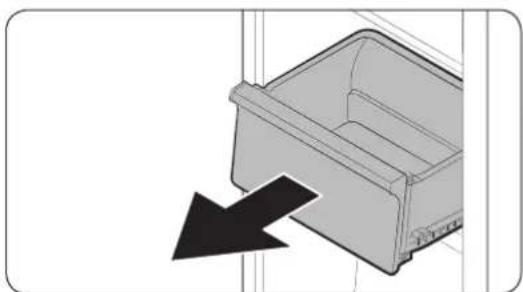

Fassen Sie den Auszug auf der Vorderseite an undziehen Sieihn nach oben hereus.

Einbauendes Auszugs

Gehen Sie beim Einbau den Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Turen ausbauen.

VORSICH

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerte Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behaveelt und von mindestens zwei Personen ausgetaucht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tur zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sichere, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prufen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigten.

WARNING

Zum Kippen/Hinlegden der Kuhl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
- Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benöttige Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel 8 mm-Steckschlüssel 10 mm-Schlüssel

Deutsch

Wechseln des Turanschlags

HINWEIS

Bei den Modellen mit Griffen müssen Sie zuerst die Seiten der Griffe tauschen. (Detaillerte Informationen),finden Sie im Abschnitt „Austausch des Handgriffs (bei Modellen mit Stangengriffen)"

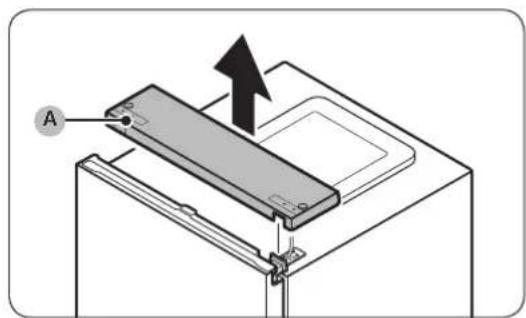

1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung (A) befestigt ist, bei geschlossener Tur des Gefrierabteils mit Hilfe eines Kreuzschlitzschraubendrethers.

2. Hebien Sie die obere Abdeckung (A) vorsichtig an und legen Sie sie oben auf die Kuhl- / Gefrierkombination.

3. Seien Sie vorsichtig, wenn Sie die obere Abdeckung (A) anheben. Darunter ist ein Kabel angeschlossen.

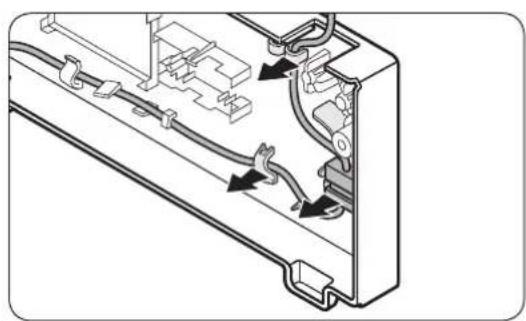

4. Entfernen Sie das Kabel und den Kabelverbinder, der sich auf dem Halter unter der oberen Abdeckung befindet.

5. Dieser Schritt gilt möglicherweise nicht für alle Modelle.

VORSICH

Achten Sie darauf, nicht zu kräftig an den Verbindern zuziehen.

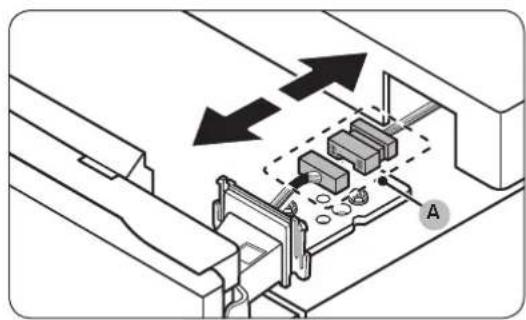

1. Trennen Sie den Kabelverbinder (A).

2. Dieser Schritt gilt möglicherweise nicht für alle Modelle.

Deutsch

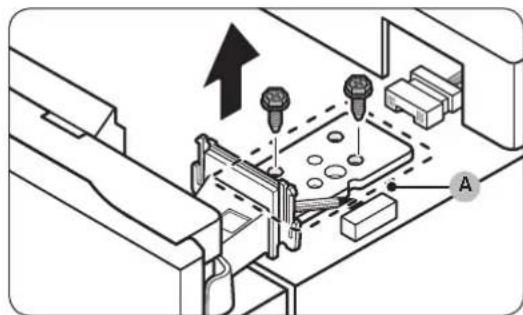

1. Entfernen Sie die Schrauben zur Befestigung des oberen Scharniers (A) mit einem Steckschluss (8 mm).

VORSICH

Halten Sie die Tur des Kühlabteils fest, damit sie nicht herunterfällig, während Sie die Schrauben entfernen.

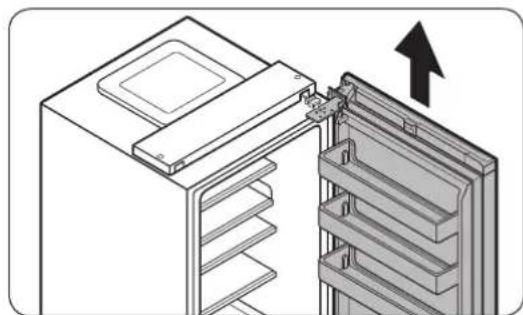

1. Offnen Sie die Tur des Kühlabteils, und haben Sie dann die Tur nach oben aus dem mittleren Scharnier. Bewahren Sie die Tur sicher auf.

VORSICHT

Die Tur ist schwer. Zur Vermeidung von Schaden oder Verletzungen seien Sie beim Abnehmer der Tur vorsichtig.

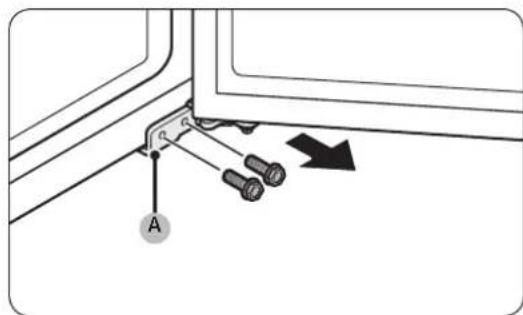

1. Offnen Sie die Tur des Gefrierabteils und verwenden Sie einen Steckschluss (8 mm), um die Schrauben zur Befestigung des unteren Scharniers (A) zu entfern.

Deutsch

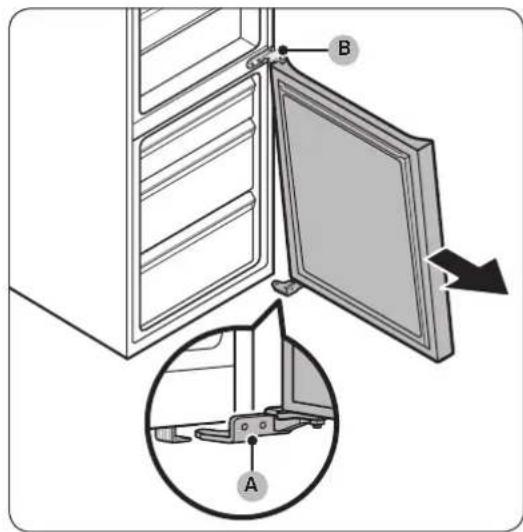

1. Wahrend die Tur des Gefrierabteils auf dem unteren Scharnier (A) aufliegt, ziehen Sie langsam das untere Scharnier (A) aus der Halterung an der Unterseite der Kuhl-/Gefrierkombination Heraus. Trennen Sie das untere Scharnier (A) von der Tur des Gefrierabteils, nach dem Sie es ausgebaut haben. Ziehen Sie dann die Tur des Gefrierabteils nach unten, um sie vom mittleren Scharnier (B) zu trennen.

VORSICHT

Halten Sie die Tür des Gefrierabteils fest, damit sie nicht herunterfällig, bevor Sie das mittlere Scharnier (B) ausgebaut haben.

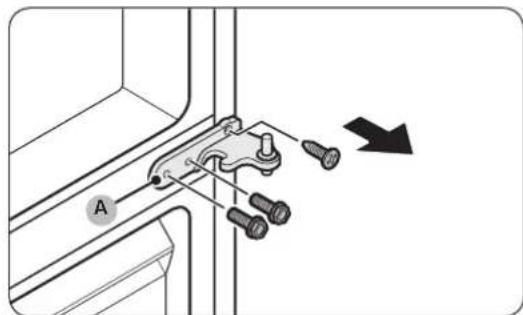

1. Entfernen Sie die Befestigungsschrauben des mittleren Scharniers (A) mit einem Kreuzschlitzschraubendreher und einem Steckschluss (10 mm).
2. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie in umgekehrter Reihenfolge wieder montieren.

VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung daraufuf, die Kabel nicht zu beschädigen.
