| Produkttyp | Einbau-Kühl-Gefrierkombination |
| Marke | Blaupunkt |
| Modell | 5CH230FE0 |
| Klimaklasse | SN (10°C bis 32°C), N (16°C bis 32°C), ST (16°C bis 38°C), T (16°C bis 43°C) |
| Maximalgewicht | 45 kg |
| Stromversorgung | 220-240 V AC, 50 Hz (Steckdose mit Schutzkontakt) |
| Elektrischer Anschluss | Netzstecker, zugängliche Wandsteckdose |
| Kältemittel | Brennbar (Typ auf Typenschild) |
| Gefriervermögen | Auf dem Typenschild angegeben |
| Empfohlene Kühlschranktemperatur | 4 °C |
| Empfohlene Gefrierschranktemperatur | -18 °C oder weniger |
| Sonderfunktionen | Super-Funktion (verstärkte Kühlung), Aufkleber zur Temperaturkontrolle OK |
| Abtauen Kühlschrank | Automatisch (Kondenswasser fließt durch Rinne ab) |
| Abtauen Gefrierschrank | Manuell (regelmäßig abtauen) |
| Empfohlene Reinigung | Warmes Wasser und mildes Geschirrspülmittel, kein Dampfreiniger |
| Ausstattungsteile | Ablage, Obst- und Gemüsefach, Fach in der Tür, Eiswürfelbehälter, Eierablage |
| Innenbeleuchtung | LED, Effizienzklasse E, Austausch durch qualifiziertes Personal |
| Kundendienst | Produktnummer (E-Nr.) und Fertigungsnummer (FD) auf dem Typenschild |
| Stromausfall | Lagerdauer von Tiefkühlkost auf der Website verfügbar |
| Selbsttest | Für Diagnose verfügbar |
Häufig gestellte Fragen - 5CH230FE0 BLAUPUNKT
Benutzerfragen zu 5CH230FE0 BLAUPUNKT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch 5CH230FE0 - BLAUPUNKT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 5CH230FE0 von der Marke BLAUPUNKT.
BEDIENUNGSANLEITUNG 5CH230FE0 BLAUPUNKT
Register your new device on YourBlaupunkt: blaupunkt-einbaugeraete.com
5CH2....
Enjoy it.
1.1 Allgemeine Hinweise 6
1.2 Bestimmungsgemäßer Gebrauch 6
1.3 Einschränkung des Nutzerkreises 6
1.4 Sicherer Transport...... 7
1.5 Sichere Installation 7
1.6 Sicherer Gebrauch 8
1.7 Beschädigtes Gerät...... 10
2 Sachschäden vermeiden ..... 12
3 Umweltschutz und Sparen ..... 12
3.1 Verpackung entsorgen...... 12
3.2 Energie sparen 12
4 Aufstellen und Anschließen ..... 12
4.1 Lieferumfang.... 12
4.2 Kriterien für den Aufstellort..... 13
4.3 Gerät montieren 13
4.4 Gerät für den ersten Ge-
brauch vorbereiten .... 13
4.5 Gerät elektrisch anschließen.... 14
5 Kennenlernen 14
5.1 Gerät.... 14
5.2 Bedienfeld 14
6 Ausstattung.... 14
6.1 Ablage 14
6.2 Gefrierfachklappe...... 14
6.3 Obst- und Gemüsebehälter..... 14
6.4 Türabsteller.... 15
6.5 Zubehör...... 15
7 Grundlegende Bedienung ..... 15
7.1 Gerät einschalten 15
7.2 Hinweise zum Betrieb...... 15
7.3 Gerät ausschalten 15
7.4 Temperatur einstellen.... 15
8 Zusatzfunktionen 16
8.1 Super-Funktion 16
9 Kühlfach 16
9.1 Tipps zum Einlagern von Lebensmitteln ins Kühlfach ..... 16
9.2 Kältezonen im Kühlfach ..... 16
9.3 Aufkleber OK...... 17
10 Gefrierfach.... 17
10.1 Gefrierfachtür.... 17
10.2 Gefriervermögen 17
10.3 Tipps zum Einlagern von Lebensmitteln ins Gefrierfach.... 17
10.4 Tipps zum Einfrieren fri-
scher Lebensmittel ...... 17
10.5 Haltbarkeit des Gefrierguts bei -18 °C.... 18
10.6 Auftaumethoden für Gefriergut 18
11 Abtauen 18
11.1 Abtauen im Kühlfach...... 18
11.2 Abtauen im Gefrierfach ..... 19
12 Reinigen und Pflegen 19
12.1 Gerät zum Reinigen vorbereiten.... 19
12.2 Gerät reinigen.... 19
12.3 Tauwasserrinne und Ablauf-
loch reinigen.... 20
12.4 Ausstattungsteile entnehmen 20
13 Störungen beheben 21
13.1 Stromausfall.... 23
13.2 Geräteselbsttest durchführen 23
14 Lagern und Entsorgen...... 23
14.1 Gerät außer Betrieb nehmen 23
14.2 Altgerät entsorgen...... 24

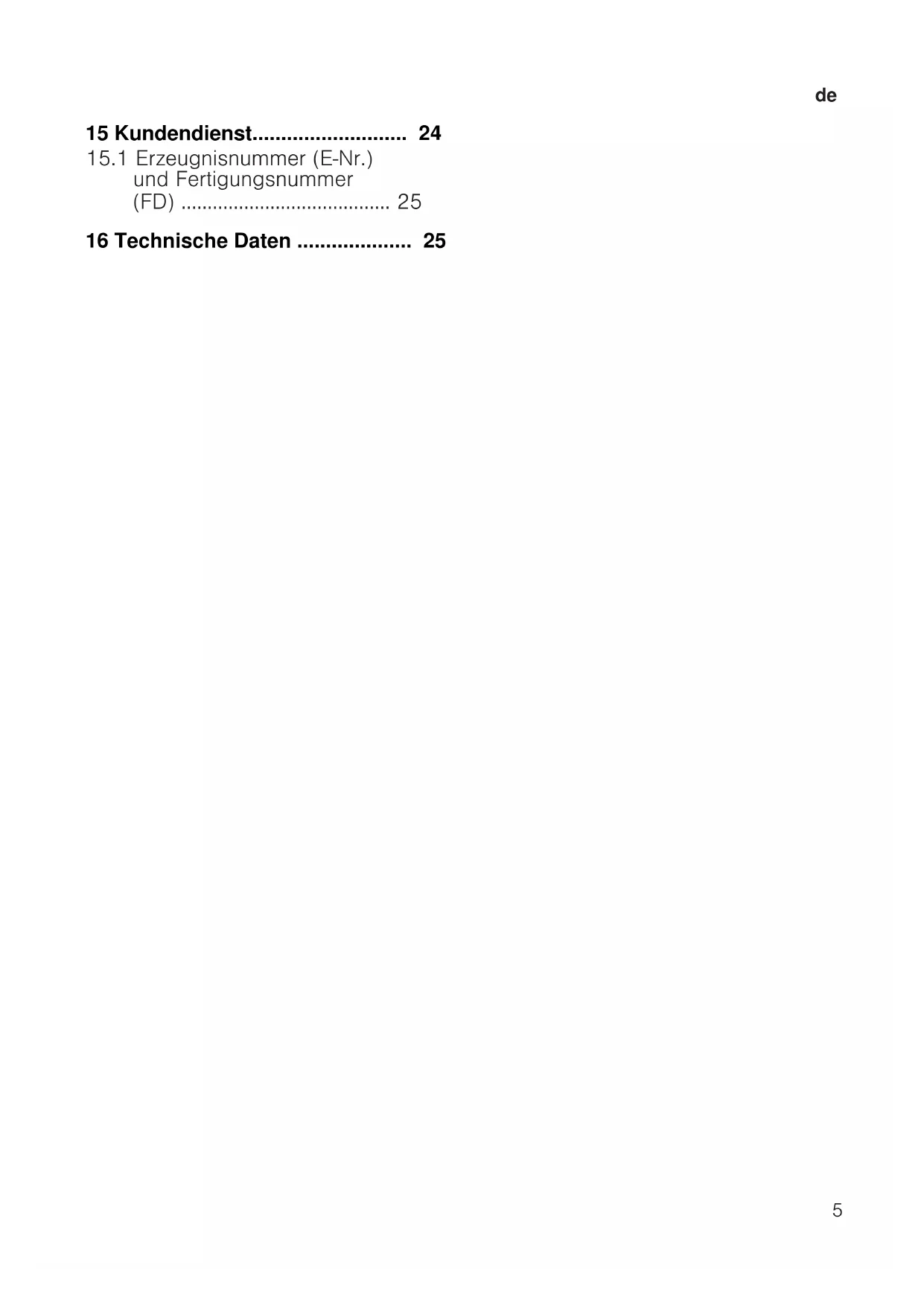

15 Kundendienst.... 24
15.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) 25
16 Technische Daten 25
1 Sicherheit
Beachten Sie die nachfolgenden Sicherheitshinweise.
1.1 Allgemeine Hinweise
■ Lesen Sie diese Anleitung sorgfältig.
■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Schließen Sie das Gerät bei einem Transportschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den Einbau bestimmt.
Verwenden Sie das Gerät nur:
■ um Lebensmittel zu kühlen und zu gefrieren und zur Eiswürfelbereitung.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen.
1.4 Sicherer Transport
⚠️ WARNUNG – Verletzungsgefahr!
Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.
Das Gerät nicht alleine anheben.
1.5 Sichere Installation
⚠️ WARNUNG – Stromschlaggefahr!
Unsachgemäße Installationen sind gefährlich.
Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben.
Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein, oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit Wärmequellen in Kontakt bringen.
⚠️ WARNUNG – Explosionsgefahr!
Wenn die Belüftungsöffnungen des Geräts verschlossen sind, kann bei einem Leck des Kältekreislaufs ein brennbares Gas-Luft-Gemisch entstehen.
Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen.
⚠️ WARNUNG – Brandgefahr!
Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.
- Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.
- Nur vom Hersteller zugelassene Adapter und Netzanschlussleitungen verwenden.
- Wenn die Netzanschlussleitung zu kurz ist und keine längere Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktieren, um die Hausinstallation anzupassen.
Ortsveränderliche Mehrfachsteckdosenleisten oder Netzteile können überhitzen und zum Brand führen.
- Ortsveränderliche Mehrfachsteckdosenleisten oder Netzteile nicht an der Rückseite der Geräte platzieren.
1.6 Sicherer Gebrauch
⚠️ WARNING – Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Das Gerät nur in geschlossenen Räumen verwenden.
▶ Nie das Gerät großer Hitze und Nässe aussetzen.
- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
⚠️ WARNUNG – Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.
▶ Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.
Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.
- Kleinteile von Kindern fernhalten.
- Kinder nicht mit Kleinteilen spielen lassen.
⚠️ WARNUNG – Explosionsgefahr!
Durch Beschädigung des Kältekreislaufs kann brennbares Kältemittel austreten und explodieren.
- Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.
- Festgefrorene Lebensmittel mit einem stumpfen Gegenstand lösen, z. B. Holzlöffelstiel.
Produkte mit brennbaren Treibgasen und explosiven Stoffen können explodieren, z. B. Spraydosen.
- Keine Produkte mit brennbaren Treibgasen und explosiven Stoffen im Gerät lagern.
⚠️ WARNUNG – Brandgefahr!
Elektrische Geräte innerhalb des Geräts können zu einem Brand führen, z. B. Heizgeräte oder elektrische Eisbereiter.
Keine elektrischen Geräte innerhalb des Geräts betreiben.
⚠️ WARNUNG – Verletzungsgefahr!
Behälter mit kohlensäurehaltigen Getränken können platzen.
- Keine Behälter mit kohlensäurehaltigen Getränken im Gefrierfach lagern.
Verletzung der Augen durch Austritt von brennbarem Kältemittel und schädlichen Gasen.
- Nicht die Rohre des Kältemittel-Kreislaufs und die Isolierung beschädigen.
⚠️ WARNUNG – Verbrennungsgefahr durch Kälte!
Kontakt mit Gefriergut und kalten Oberflächen kann zu Verbrennungen durch Kälte führen.
- Nie Gefriergut sofort in den Mund nehmen, nachdem es aus dem Gefrierfach genommen wurde.
- Längeren Kontakt der Haut mit Gefriergut, Eis und Oberflächen im Gefrierfach vermeiden.
⚠ VORSICHT – Gefahr von Gesundheitsschäden!
Um die Verunreinigung von Lebensmitteln zu vermeiden, sind die folgenden Anweisungen zu beachten.
- Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
▶ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen. - Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
- Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.
Teile im Gerät aus Metall oder mit Metalloptik können Aluminium enthalten. Wenn saure Lebensmittel mit Aluminium in Kontakt kommen, können Aluminiumionen in die Lebensmittel übergehen.
▶ Verunreinigte Lebensmittel nicht verzehren.
1.7 Beschädigtes Gerät
⚠️ WARNUNG – Stromschlaggefahr!
Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.
▶ Nie ein beschädigtes Gerät betreiben.
- Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
▶ Den Kundendienst rufen. → Seite 24
Unsachgemäße Reparaturen sind gefährlich.
- Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
WARNUNG – Brandgefahr!
Bei Beschädigung der Rohre können brennbares Kältemittel und schädliche Gase austreten und sich entzünden.
▶ Feuer und Zündquellen vom Gerät fernhalten.
▶ Den Raum lüften.
Das Gerät ausschalten. → Seite 15
- Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
▶ Den Kundendienst rufen. → Seite 24
2 Sachschäden vermeiden
ACHTUNG!
Durch Benutzung der Sockel, Auszüge oder Gerätetüren als Sitzfläche oder Steigfläche kann das Gerät beschädigt werden.
- Nicht auf Sockel, Auszüge oder Türen treten oder darauf abstützen. Durch Verschmutzungen mit Öl oder Fett können Kunststoffteile und Türdichtungen porös werden.
- Kunststoffteile und Türdichtungen öl- und fettfrei halten.
Teile im Gerät aus Metall oder mit Metall-Optik können Aluminium enthalten. Aluminium reagiert bei Kontakt mit sauren Lebensmitteln. - Keine Lebensmittel unverpackt im Gerät lagern.
3 Umweltschutz und Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
▶ Die einzelnen Bestandteile getrennt nach Sorten entsorgen.
3.2 Energie sparen
Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.
Wahl des Aufstellorts
■ Das Gerät vor direkter Sonneneinstrahlung schützen.
■ Das Gerät mit möglichst großem Abstand zu Heizkörpern, Herd und anderen Wärmequellen aufstellen:
- 30 mm Abstand zu Elektro- oder Gasherden halten.
- 300 mm Abstand zu Öl- oder Kohleherden halten.
■ Nie die äußeren Lüftungsöffnungen abdecken oder zustellen.
Energie sparen beim Gebrauch
Hinweis: Die Anordnung der Ausstattungsteile hat keinen Einfluss auf den Energieverbrauch des Geräts.
■ Das Gerät nur kurz öffnen und sorgfältig schließen.
■ Nie die inneren Belüftungsöffnungen oder die äußeren Lüftungsöffnungen abdecken oder zustellen.
■ Gekaufte Lebensmittel in einer Kühltasche transportieren und schnell ins Gerät legen.
■ Warme Lebensmittel und Getränke vor dem Einlagern abkühlen lassen.
■ Um die Kälte des Gefrierguts zu nutzen, das Gefriergut zum Auftauen ins Kühlfach legen.
■ Zwischen den Lebensmitteln und zur Rückwand immer etwas Platz lassen.
■ Das Gefrierfach regelmäßig abtau- en.
■ Das Gefrierfach nur kurz öffnen und sorgfältig schließen.
4 Aufstellen und Anschließen
4.1 Lieferumfang
Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.
Bei Beanstandungen wenden Sie sich an Ihren Händler oder an unseren Kundendienst → Seite 24.
Die Lieferung besteht aus:
■ Einbaugerät
■ Ausstattung und Zubehör
■ Montagematerial
■ Montageanleitung
■ Gebrauchsanleitung
■ Kundendienstverzeichnis
■ Garantiebeilagé ^2
■ Energielabel
■ Informationen zu Energieverbrauch und Geräuschen
4.2 Kriterien für den Aufstellort
WARNING
Explosionsgefahr!
Wenn das Gerät in einem zu kleinen Raum steht, kann bei einem Leck des Kältekreislaufs ein brennbares Gas-Luft-Gemisch entstehen.
Das Gerät nur in einem Raum aufstellen, der mindestens ein Volumen von 1 m ^3 pro 8 g Kältemittel hat. Die Menge des Kältemittels steht auf dem Typenschild.
→ Abb. 1 / 4
Das Gewicht des Geräts kann je nach Modell ab Werk bis zu 45 kg betragen.
Um das Gewicht des Geräts zu tragen, muss der Untergrund ausreichend stabil sein.
Zulässige Raumtemperatur
Die zulässige Raumtemperatur hängt von der Klimaklasse des Geräts ab. Die Klimaklasse steht auf dem Typenschild. → Abb. 1/4
| Klimaklasse | Zulässige Raumtemperatur |
| SN 10 °C...32 °C | |
| Klimaklasse | Zulässige Raumtemperatur |
| N 16 °C...32 °C | |
| ST 16 °C...38 °C | |
| T 16 °C...43 °C | |
Das Gerät ist innerhalb der zulässigen Raumtemperatur voll funktionsfähig.
Wenn Sie ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betreiben, können Beschädigungen am Gerät bis zu einer Raumtemperatur von 5 °C ausgeschlossen werden.
Over-and-Under- und Side-by-Side-Aufstellung
Wenn Sie 2 Kühlgeräte übereinander oder nebeneinander aufstellen wollen, müssen Sie zwischen den Geräten mindestens 150 mm Abstand halten. Für ausgewählte Geräte ist eine Aufstellung ohne Mindestabstand möglich. Fragen Sie dazu Ihren Fachhändler oder Küchenplaner.
4.3 Gerät montieren
- Das Gerät gemäß beiliegender Montageanleitung montieren.
4.4 Gerät für den ersten Gebrauch vorbereiten
- Das Informationsmaterial entnehmen.
- Die Schutzfolien und Transportsicherungen, z. B. Klebestreifen und Karton entfernen.
- Das Gerät zum ersten Mal reinigen. → Seite 19
4.5 Gerät elektrisch anschließen
- Den Netzstecker der Netzanschlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken.
Die Anschlussdaten des Geräts stehen auf dem Typenschild.
→ Abb. 1 / 4
- Den Netzstecker auf festen Sitz prüfen.
Das Gerät ist jetzt betriebsbereit.
5 Kennenlernen
5.1 Gerät
Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.
→ Abb. 1
| 1 | Bedienfeld → Seite 14 |
| 2 | Gefrierfach → Seite 17 |
| 3 | Obst- und Gemüsebehälter → Seite 14 |
| 4 | Typenschild → Seite 25 |
| 5 | Türabsteller für große Flaschen → Seite 15 |
Hinweis: Abweichungen zwischen Ihrem Gerät und den Abbildungen sind hinsichtlich Ausstattung und Größe möglich.
5.2 Bedienfeld
Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.
→ Abb. 2
1 > stellt die Temperatur des Kühlfachs ein.
| 2 | super leuchtet, wenn die Super-Funktion eingeschaltet ist. |
| 3 | Zeigt die eingestellte Temperatur des Kühlfachs in °C an. |
6 Ausstattung
Die Ausstattung Ihres Geräts ist modellabhängig.
6.1 Ablage
Um die Ablage nach Bedarf zu variieren, können Sie die Ablage entnehmen und an anderer Stelle wieder einsetzen.
→ "Ablage entnehmen", Seite 20
6.2 Gefrierfachklappe
Lagern Sie auf der Ablage hinter der Gefrierfachklappe häufig verwendete oder kurzzeitig zu lagernde Lebensmittel.
6.3 Obst- und Gemüsebehälter
Lagern Sie frisches Obst und Gemüse verpackt im Obst- und Gemüsebehälter.
Angeschnittenes Obst und Gemüse abdeckt oder luftdicht verpackt einlagern.
Je nach Lagermenge und Lagergut kann sich im Obst- und Gemüsebehälter Kondenswasser bilden.
Das Kondenswasser mit einem trockenen Tuch entfernen.
Damit die Qualität und das Aroma erhalten bleiben, lagern Sie kälteempfindliches Obst und Gemüse außerhalb des Geräts bei Temperaturen von ca. 8 °C bis 12 °C, z. B. Ananas, Bananen, Zitrusfrüchte, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln.
6.4 Türabsteller
Um den Türabsteller nach Bedarf zu variieren, können Sie den Türabsteller entnehmen und an anderer Stelle wieder einsetzen.
→ "Türabsteller entnehmen", Seite 20
6.5 Zubehör
Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt. Das Zubehör Ihres Geräts ist modell- abhängig.
Eierablage
Lagern Sie Eier sicher auf der Eierablage.
Eiswürfelschale
Nutzen Sie die Eiswürfelschale, um Eiswürfel herzustellen.
Eiswürfel herstellen
Verwenden Sie zur Herstellung von Eiswürfeln ausschließlich Trinkwasser.
-
Die Eiswürfelschale zu 34 mit Trinkwasser füllen und in das Gefrierfach stellen.
Festgefrorene Eiswürfelschale nur mit stumpfem Gegenstand, z. B. Löffelstiel lösen. -
Zum Lösen der Eiswürfel die Eiswürfelschale kurz unter fließendes Wasser halten oder leicht verwinden.
7 Grundlegende Bedienung
7.1 Gerät einschalten
- Das Gerät elektrisch anschließen. → Seite 14
Hinweis: Wenn das Gerät zuvor über das Bedienfeld ausgeschaltet wurde, ^3 Sekunden gedrückt halten.
Das Gerät beginnt zu kühlen.
2. Die gewünschte Temperatur einstellen. → Seite 15
7.2 Hinweise zum Betrieb
■ Wenn Sie das Gerät eingeschaltet haben, dauert es bis zu mehreren Stunden bis die eingestellte Temperatur erreicht wird. Keine Lebensmittel einlegen, bevor die eingestellte Temperatur erreicht ist.
■ Wenn Sie die Tür schließen, kann ein Unterdruck entstehen. Die Tür lässt sich nur schwer wieder öffnen. Warten Sie einen Moment, bis sich der Unterdruck ausgleicht.
7.3 Gerät ausschalten
▶ 3 sek. Sekunden gedrückt halten.
7.4 Temperatur einstellen
Kühlfachtemperatur einstellen
- So oft> drücken, bis die Temperaturanzeige die gewünschte Temperatur zeigt.
Die empfohlene Temperatur im Kühlfach beträgt 4 °C.
→ "Aufkleber OK", Seite 17
Gefrierfachtemperatur einstellen
- Um die Gefrierfachtemperatur einzustellen, die Kühlfachtemperatur ändern → Seite 15.
Die Kühlfachtemperatur beeinflusst die Gefrierfachtemperatur. Wärmer eingestellte Kühlfachtemperaturen erzeugen wärmere Gefrierfachtemperaturen.
8 Zusatzfunktionen
8.1 Super-Funktion
Bei der Super-Funktion kühlt das Kühlfach und das Gefrierfach stärker. Schalten Sie die Super-Funktion 4 bis 6 Stunden vor dem Einlagern einer Lebensmittelmenge ab 2 kg ein. Um das Gefriervermögen auszunutzen, verwenden Sie die Super-Funktion.
→ "Gefriervermögen", Seite 17
Hinweis: Wenn die Super-Funktion eingeschaltet ist, kann es zu vermehrten Geräuschen kommen.
Super-Funktion einschalten
So oft> drücken, bis supeuchtet.
Hinweis: Nach ca. 24 Stunden schaltet das Gerät auf Normalbetrieb.
Super-Funktion ausschalten
drücken.
9 Kühlfach
Im Kühlfach können Sie Fleisch, Wurst, Fisch, Milchprodukte, Eier, zubereitete Speisen und Backwaren aufbewahren.
Die Temperatur ist von 2 °C bis 8 °C einstellbar.
Durch die Kühllagerung können Sie auch leicht verderbliche Lebensmittel kurz- bis mittelfristig lagern. Je tiefer die gewählte Temperatur ist, desto länger bleiben die Lebensmittel frisch.
9.1 Tipps zum Einlagern von Lebensmitteln ins Kühl-fach
■ Nur frische und unversehrte Lebensmittel einlagern.
■ Die Lebensmittel luftdicht verpackt oder abgedeckt einlagern.
■ Um die Luftzirkulation nicht zu beeinträchtigen und das Gefrieren von Lebensmitteln zu vermeiden, die Lebensmittel nicht direkt an die Rückwand stellen.
■ Warme Speisen und Getränke erst abkühlen lassen.
■ Das vom Hersteller angegebene Mindesthaltbarkeitsdatum oder Verbrauchsdatum beachten.
9.2 Kältezonen im Kühlfach
Durch die Luftzirkulation im Kühlfach entstehen unterschiedliche Kältezo- nen.
Kälteste Zone
Die kälteste Zone ist zwischen dem seitlich eingeprägten Pfeil und der darunter liegenden Ablage.
Tipp: Lagern Sie leicht verderbliche Lebensmittel in der kältesten Zone, z. B. Fisch, Wurst und Fleisch.
Wärmste Zone
Die wärmste Zone ist an der Tür ganz oben.
Tipp: Lagern Sie unempfindliche Lebensmittel in der wärmsten Zone, z. B. Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.
9.3 Aufkleber OK
Mit dem Aufkleber OK können Sie prüfen, ob im Kühlfach die für Lebensmittel empfohlenen sicheren Temperaturbereiche von +4 °C oder kälter erreicht sind. Der Aufkleber OK ist nicht bei allen Modellen enthalten. Wenn der Aufkleber nicht OK zeigt, Temperatur schrittweise verringern. → "Kühlfachtemperatur einstellen", Seite 15 Nach Inbetriebnahme des Geräts kann es bis zu 12 Stunden dauern, bis die eingestellte Temperatur erreicht ist.
Korrekte Einstellung
10 Gefrierfach
Im Gefrierfach können Sie Tiefkühl- kost lagern, Lebensmittel einfrieren und Eiswürfel herstellen. Die Temperatur im Gefrierfach ist ab- hängig von der Temperatur im Kühl- fach. Die langfristige Lagerung von Le- bensmitteln sollte bei -18 °C oder darunter erfolgen. Durch die Gefrierlagerung können Sie verderbliche Lebensmittel lang- fristig lagern. Die tiefen Temperaturen verlangsamen oder stoppen den Ver- derb.
10.1 Gefrierfachtür
Damit das eingelagerte Gefriergut nicht auftaut und das Gefrierfach nicht so stark vereist, schließen Sie immer die Gefrierfachtür.
10.2 Gefriervermögen
Das Gefriervermögen gibt an, welche Menge Lebensmittel in wie vielen Stunden bis zum Kern durchgefroren werden kann.
Angaben zum Gefriervermögen finden Sie auf dem Typenschild.
→ Abb. 1 / 4
Voraussetzungen für das Gefriervermögen
-
Beim Einlegen frischer Lebensmittel, Super-Funktion einschalten. → "Super-Funktion einschalten", Seite 16
-
Frische Lebensmittel möglichst hinten dicht an den Seitenwänden einfrieren.
10.3 Tipps zum Einlagern von Lebensmitteln ins Gefrierfach
■ Die Lebensmittel luftdicht verpackt einlagern.
- Einzufrierende Lebensmittel nicht mit gefrorenen Lebensmitteln in Berührung bringen.
■ Die Lebensmittel großflächig im Gefrierfach verteilen.
10.4 Tipps zum Einfrieren fri- scher Lebensmittel
■ Nur frische und einwandfreie Lebensmittel einfrieren.
■ Lebensmittel portionsweise einfrieren.
■ Zubereitete Lebensmittel sind geeigneter als roh verzehrbare Lebensmittel.
■ Gemüse vor dem Einfrieren waschen, zerkleinern und blanchieren.
- Obst vor dem Einfrieren waschen, entkernen und eventuell schälen, eventuell Zucker oder Ascorbinsäurelösung zufügen.
■ Zum Einfrieren geeignete Lebensmittel sind z. B. Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild und Geflügel, Eier ohne Schale, Käse, Butter, Quark, fertige Speisen und Speisereste.
■ Zum Einfrieren ungeeignete Lebensmittel sind z. B. Blattsalate, Radieschen, Eier mit Schale, Weintrauben, rohe Äpfel und Birnen, Joghurt, saure Sahne, Crème Fraîche und Mayonnaise.
Gefriergut verpacken
Geeignetes Verpackungsmaterial und die richtige Art der Verpackung erhalten maßgeblich die Produktqualität und vermeiden Gefrierbrand.
- Die Lebensmittel in die Verpackung einlegen.
- Die Luft herausdrücken.
- Die Verpackung luftdicht verschließen, damit die Lebensmittel den Geschmack nicht verlieren oder austrocknen.
- Die Verpackung mit dem Inhalt und dem Einfrierdatum beschriften.
10.5 Haltbarkeit des Gefrier- guts bei -18 °C
| Lebensmittel Lagerzeit | |
| Fisch, Wurst, zube-reitete Speisen, Backwaren | bis zu 6 Mo-nate |
| Geflügel, Fleisch bis zu 8 Mo-nate | |
Lebensmittel Lagerzeit
Gemüse, Obst bis zu 12 Monate
10.6 Auftaumethoden für Gefriergut
VORSICHT
Gefahr von Gesundheitsschäden!
Beim Auftauen können sich Bakterien vermehren und das Gefriergut kann verderben.
- An- oder aufgetautes Gefriergut nicht wieder einfrieren.
- Erst nach dem Kochen oder Braten erneut einfrieren.
▶ Die maximale Lagerdauer nicht mehr voll nutzen.
■ Tierische Lebensmittel im Kühlfach auftauen, z. B. Fisch, Fleisch, Käse und Quark.
■ Brot bei Raumtemperatur auftauen.
■ Lebensmittel zum sofortigen Verzehr in der Mikrowelle, im Backofen oder auf dem Herd zubereiten.
11 Abtauen
11.1 Abtauen im Kühlfach
Im Betrieb bilden sich an der Rückwand des Kühlfachs funktionsbedingt Tauwassertropfen oder Reif. Die Rückwand im Kühlfach taut automatisch ab.
Das Tauwasser läuft über die Tauwasserrinne in das Ablaufloch zur Verdunstungsschale und muss nicht abgewischt werden.
Damit das Tauwasser ablaufen kann und Geruchsbildung vermieden wird, beachten Sie folgende Informationen: → "Tauwasserrinne und Ablaufloch reinigen", Seite 20.
11.2 Abtauen im Gefrierfach
Das Gefrierfach taut nicht automatisch ab. Eine Reifschicht im Gefrierfach verschlechtert die Kälteabgabe an das Gefriergut und erhöht den Stromverbrauch.
Gefrierfach abtauen
Tauen Sie das Gefrierfach regelmäßig ab.
-
Ca. 4 Stunden vor dem Abtauen die Super-Funktion einschalten. → "Super-Funktion einschalten", Seite 16 Die Lebensmittel erreichen dadurch sehr tiefe Temperaturen und Sie können die Lebensmittel länger bei Raumtemperatur lagern.
-
Das Gefriergut entnehmen und an einem kühlen Ort zwischenlagern. Das Gefriergut in Decken oder Zeitungspapier mit Kälteakkus, wenn vorhanden, einwickeln.
-
Das Gerät ausschalten. → Seite 15
-
Das Gerät vom Stromnetz trennen. Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
-
Um den Abtauvorgang zu beschleunigen, einen Topf mit heißem Wasser auf einem Topfun- tersetzer in das Gefrierfach stellen.
-
Das Tauwasser mit einem weichen Tuch oder einem Schwamm aufwischen.
-
Das Gefrierfach mit einem weichen, trockenen Tuch trocken reiben.
-
Das Gerät elektrisch anschließen. → Seite 14
-
Das Gefriergut einlegen. → Seite 17
12 Reinigen und Pflegen
Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.
Die Reinigung von unzugänglichen Stellen muss durch den Kundendienst erfolgen. Die Reinigung durch den Kundendienst kann Kosten verursachen.
12.1 Gerät zum Reinigen vorbereiten
- Das Gerät ausschalten. → Seite 15
- Das Gerät vom Stromnetz trennen. Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
- Alle Lebensmittel entnehmen und an einem kühlen Ort lagern. Wenn vorhanden, Kälteakkus auf die Lebensmittel legen.
- Wenn eine Reifschicht vorhanden ist, diese abtauen lassen.
- Alle Ausstattungsteile und Zubehörteile aus dem Gerät nehmen. → Seite 20
12.2 Gerät reinigen
WARNING
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
- Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
Flüssigkeit in der Beleuchtung oder in den Bedienelementen kann gefährlich sein.
Das Spülwasser darf nicht in die Beleuchtung oder in die Bedienelemente gelangen.
ACHTUNG!
Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.
- Keine harten Scheuerkissen oder Putzschwämme verwenden.
- Keine scharfen oder scheuernden Reinigungsmittel verwenden.
- Keine stark alkoholhaltigen Reinigungsmittel verwenden.
Wenn Flüssigkeit in das Ablaufloch gelangt, kann die Verdunstungsschale überlaufen.
- Das Spülwasser darf nicht in das Ablaufloch gelangen.
Wenn Sie Ausstattungsteile und Zubehör im Geschirrspüler reinigen, können sich diese verformen oder verfärben.
- Nie Ausstattungsteile und Zubehör im Geschirrspüler reinigen.
- Das Gerät zum Reinigen vorbereiten. → Seite 19
- Das Gerät, die Ausstattungsteile, die Zubehörteile und die Türdichtungen mit einem Spültuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen.
- Mit einem weichen, trockenen Tuch gründlich nachtrocknen.
- Die Ausstattungsteile einsetzen.
- Das Gerät elektrisch anschließen. → Seite 14
- Die Lebensmittel einlegen.
12.3 Tauwasserrinne und Ablaufloch reinigen
Damit das Tauwasser ablaufen kann, reinigen Sie die Tauwasserrinne und das Ablaufloch regelmäßig.
▶ Die Tauwasserrinne und das Ablaufloch vorsichtig reinigen, z. B. mit einem Wattestäbchen.
→ Abb. 3
12.4 Ausstattungsteile entnehmen
Wenn Sie die Ausstattungsteile gründlich reinigen wollen, entnehmen Sie diese aus Ihrem Gerät.
Ablage entnehmen
▶ Die Ablage vorn anheben ^① , herausziehen und entnehmen ^②
→ Abb. 4
Gefrierfachklappe entfernen
▶ Die Gefrierfachklappe öffnen und von der Halterung lösen.
→ Abb. 5
Türabsteller entnehmen
- Den Türabsteller anheben und entnehmen.
→ Abb. 6
Obst- und Gemüsebehälter entnehmen
- Den Obst- und Gemüsebehälter bis zum Anschlag herausziehen.
- Den Obst- und Gemüsebehälter vorn anheben ①und entnehmen ②
Abb. 7
13 Störungen beheben
Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.
WARNUNG
Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
| Störung Ursache und Störungsbehebung | |
| Gerät kühlt nicht, Anzeigen und Beleuchtung leuchten. | Ausstellungsmodus ist eingeschaltet.► Führen Sie den Geräteselbsttest durch. → Seite 23✓ Nach Ablauf des Geräteselbsttest geht das Gerät in den Normalbetrieb über. |
| LED-Beleuchtung funktioniert nicht. | Unterschiedliche Ursachen sind möglich.► Rufen Sie den Kundendienst.Die Kundendienstnummer finden Sie im beiliegenden Kundendienstverzeichnis. |
| Temperatur weicht stark von der Einstellung ab. | Unterschiedliche Ursachen sind möglich.1. Schalten Sie das Gerät aus. → Seite 152. Schalten Sie das Gerät nach ca. 5 Minuten wieder ein. → Seite 15- Wenn die Temperatur zu warm ist, prüfen Sie die Temperatur nach ein paar Stunden erneut.- Wenn die Temperatur zu kalt ist, prüfen Sie die Temperatur am Folgetag erneut. |
| Boden des Kühlfachs ist nass. | Tauwasserrinne oder Ablaufloch sind verstopft.► Reinigen Sie die Tauwasserrinne und das Ablaufloch. → Seite 20 |
| Gerät brummt, blubbert, surrt, gurgelt oder klickt. | Kein Fehler. Ein Motor läuft, z. B. Kälteaggregat, Venti-lator. Kältemittel fließt durch die Rohre. Motor, Schalter oder Magnetventile schalten ein oder aus.Keine Handlung notwendig. |
| Gerät macht Geräusche. | Ausstattungsteile wackeln oder klemmen.► Prüfen Sie die entnehmbaren Ausstattungsteile und setzen Sie diese eventuell neu ein. |
| Flaschen oder Gefäße berühren sich. | |
| Gerät macht Geräusche. | ► Rücken Sie die Flaschen oder Gefäße auseinander. |
| Super-Funktion ist eingeschaltet.Keine Handlung notwendig. | |
13.1 Stromausfall
Während eines Stromausfalls steigt die Temperatur im Gerät, dadurch verkürzt sich die Lagerzeit und die Qualität des Gefrierguts verringert sich.
Auf unserer Webseite zu Ihrem Gerät finden Sie in den technischen Daten die Lagerzeit des Gefrierguts bei einer Störung.
Hinweise
■ Das Gerät während eines Stromausfalls möglichst wenig öffnen und keine weiteren Lebensmittel einlagern.
■ Die Qualität der Lebensmittel unmittelbar nach dem Stromausfall überprüfen.
- Gefriergut, das angetaut und wärmer als 5 °C ist, entsorgen.
- Leicht angetautes Gefriergut kochen oder braten und entweder verzehren oder wieder einfrieren.
13.2 Geräteselbsttest durchführen
- Das Gerät ausschalten. → Seite 15
- Das Gerät vom Stromnetz trennen. Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
- Das Gerät nach 5 Minuten wieder elektrisch anschließen. → Seite 14
- Innerhalb von 10 Sekunden nach dem elektrischen Anschluss > für 5 bis 7 Sekunden gedrückt halten, bis ein zweites akustisches Signal ertönt.
√ Der Geräteselbsttest startet. - Während des Geräteselbsttests ertönt zwischendurch ein langes akustisches Signal.
√ Wenn nach Ende des Geräte-
selbsttests 2 akustische Signale
ertönen und zweimal blinkt, ist
Ihr Gerät in Ordnung. Das Gerät
geht in den Normalbetrieb über.
√ Wenn nach Ende des Geräteselbsttests 5 akustische Signale ertönen und über 10 Sekunden blinkt, den Kundendienst benachrichtigen.
14 Lagern und Entsorgen
Erfahren Sie hier, wie Sie Ihr Gerät für die Lagerung vorbereiten. Außerdem erfahren Sie, wie Sie Altgeräte entsorgen.
14.1 Gerät außer Betrieb nehmen
- Das Gerät ausschalten. → Seite 15
- Das Gerät vom Stromnetz trennen. Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
- Alle Lebensmittel entnehmen.
- Das Gerät abtauen. → Seite 18
- Das Gerät reinigen. → Seite 19
- Um die Belüftung des Innenraums sicherzustellen, das Gerät geöffnet lassen.
14.2 Altgerät entsorgen
Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.
WARNUNG
Gefahr von Gesundheitsschäden!
Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.
Um Kindern das Hineinklettern zu erschweren, Ablagen und Behälter nicht aus dem Gerät nehmen.
- Kinder vom ausgedienten Gerät fernhalten.
WARNUNG
Brandgefahr!
Bei Beschädigung der Rohre können brennbares Kältemittel und schädliche Gase austreten und sich entzünden.
- Nicht die Rohre des Kältemittel-Kreislaufs und die Isolierung beschädigen.
- Den Netzstecker der Netzanschlussleitung ziehen.
- Die Netzanschlussleitung durchtrennen.
- Das Gerät umweltgerecht entsorgen.
Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste
electrical and electronic equipment – WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
15 Kundendienst
Wenn Sie Fragen haben, eine Störung am Gerät nicht selbst beheben können oder das Gerät repariert werden muss, wenden Sie sich an unseren Kundendienst.
Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodeign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.
Hinweis: Der Einsatz des Kunden-diensts ist im Rahmen der jeweils lokal geltenden Herstellergarantiebedingungen kostenlos. Die Mindest-dauer der Garantie (Herstellergarantie für Privatverbraucher) im Europäischen Wirtschaftsraum beträgt 2 Jahre gemäß den geltenden lokalen Garantiebedingungen. Die Garantiebedingungen haben keine Auswirkungen auf andere Rechte oder Ansprüche, die Ihnen nach lokalem Recht zustehen.
Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Webseite. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.
Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kunden-dienstverzeichnis oder auf unserer Webseite.
15.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)
Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. → Abb. 1/4
Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.
16 Technische Daten
Kältemittel, Nutzinhalt und weitere technische Angaben befinden sich auf dem Typenschild.
→ Abb. 1 / 4
Dieses Produkt enthält eine Lichtquelle der Energie-Effizienzklasse E. Die Lichtquelle ist als Ersatzteil verfügbar und nur durch dafür geschultes Fachpersonal auszutauschen.
Weitere Informationen zu Ihrem Modell finden Sie im Internet unter https://eprel.ec.europa.eu/¹. Diese Webadresse verlinkt auf die offizielle EU-Produktdatenbank EPREL. Bitte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schrägstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.
fr
Table des matières
1 Sécurité.... 28
3.2 Energie besparen
nl Technische gegevens
16 Technische gegevens
www.blaupunkt-einbaugeraete.com
00 800 32 289 000
Deutschland/Germany
service.DE@blaupunkt-einbaugeraete.com
Österreich/Austria
service.AT@blaupunkt-einbaugeraete.com
Niederlande/Netherlands
service.NL@blaupunkt-einbaugeraete.com
Belgien/Belgium
service.BE@blaupunkt-einbaugeraete.com
Schweden/Sweden
service.SE@blaupunkt-einbaugeraete.com
Frankreich/France
service.FR@blaupunkt-einbaugeraete.com
Luxemburg/Luxembourg
service.LU@blaupunkt-einbaugeraete.com
Schweiz/Switzerland
service.CH@blaupunkt-einbaugeraete.com
Italien/Italy
service.IT@blaupunkt-einbaugeraete.com
Spanien/Spain
service.ES@blaupunkt-einbaugeraete.com
Großbritannien/Great Britain
service.GB@blaupunkt-einbaugeraete.com
Malta/Malta
service.MT@blaupunkt-einbaugeraete.com
1800 209 20961800
2 87
