BEDIENUNGSANLEITUNG 7.2 ADURO

Viel Vergnügen mit ihrem neuen Aduro Kaminofen!

Wir möchten, dass Sie vom ersten Tag an Freude an Ihr neu den Kaminofen haben. Daher ist es wichtig, dass Sie diesen Handbuch sorgfältig lesen, ehe Sie den Ofen nutzen. Somit vermeiden Sie eine falsche Nutzung oder falsche Einstellungen – diese können zu Schäden am Ofen führen.

Wir veröffentlichen ständig aktuelle Hinweise und Tipps unter www.adurofire.de.

5 Jahre Garantie - Bei kostenloser Online-Registriierung

Sie haben die Möglichkeit, ihren neuen Kaminofen online auf www.adurofire.de/garantie zu registrierten. Wenn Sie das online Formular ausfüllen, können Sie kostenlos die Garantiedauer von 2 auf 5 Jahre erweitern.itte fullen Sie innerhalb von fuf Monaten das Formular aus.

Produktionsnummer

Auf der Rückseite Ihres Kaminofens finden Sie das Typenschild mit der Produktionsnummer. Wir empfehlen, dass Sie diese Nummer bevor Montage im unterstehenden Box notieren. Bei Anfragen bei ihrem Handler, benötigen Sie diese Nummer.

Viel Vergnügen!

SO NUTZEN SIE IHREN KAMINOFEN RICTIG

Im Aduro Kundencenter finden Sie Clips, die Ihnen zeigen, wie Sie ihren neuen Aduro Kaminofen richtig nutzen. Dort finden Sie nützliche Informationen zur Installation und Wartung Ihres Kaminofens, Antwerten auf technische Fragen und Ratschlage zur korrekten Verbrennung. Sehen Sie hier wie Sie ihren Aduro Kaminofen richtig bedieren.

1. Allgemeines

1.1 Zulassungen

Aduro 7.2 wurde nach europäischen Normen und Richtlinien hergestellt (EN13240, NS3058) und ist damit für die Installation und Verwendung in Europa zugelassen. Die Herstellung wird einer gleichzeitigen externen Qualitätssicherung unterzogen. Aduro 7.2 ist mit dem Umweltsiegel "nordischer Schwan" zertifiziert worden. Dies gibt Ihnen die Garantie, dass der Ofen sowie die Produktion des Ofens samtlichen Ansprüchen an Umweltfreundlichkeit gerecht werden. DoP (Declation of Performance) finden Sie auf www.adurofire.de/download.

1.2 Technische Daten

Aduro 7.2	Datum
Nennwärmeleistung	7,0 kW
Rauchabgang, Durchmesser	Ø15 cm oben/hinten
Außenabmessungen (HxBxT)	105,8 x 49,7 x 43,4 cm
Höhe Rauchstutzen über dem Boden	102,1 cm
Abstand vom Boden zur Mitte des hinteren Ausgangs	92,2 cm
Abstand von der Mitte des Rauchstutzens bis zur Hinterkante des Ofens	19,5 cm
Gewicht	108 kg
Material	Stahl
Brennstoffe	Scheitholz
Länge Brennmaterial max.	39 cm
Konvektionsofen	✓
Primäre, sekundäre und tertiäre Luftzufuhr	✓
Scheibensprülung	✓
Aschkasten	✓
Wirkungsgrad	78 %
Energieeffizienzindex	104,1
Energieeffizienzklasse	A
Schornsteinzug	12 Pa
Maximale Aufgabemenge pro Stunde (Holz)	Ca. 3,1 kg
Ruumheizvermögen in Gebäuden mit
- Optimaler Isolierung	150 m²
- Durchschnittlicher Isolierung	100 m²
- Schlechter Isolierung	60 m²

1.3 Heimtransport

Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser immer aufrechtstehend transportiert werden. Wenn Sie den Ofen trotzdem liegend transportieren möchten, ist esalanders wichtig, die losen Teile in der Brennkammer (Gusseisenrost und lose Isoliersteine) zu entfernen und Aschkasten herauszunehmen. Alternativ konnen Sie die Isoliersteine sowie den Gusseisenrost in der Brennkammer

liegen halten und danach mit überschüssigem Verpackungsmaterial auffullen, damit die losen Teile festgehalten werden.itte das Holz von der Verpackung beim ersten Anzunden verwenden.Die Plastikverpackungitte wegwerfen.

2. Montage des Kaminofens

Sie dürfen gern selbst ihren Kaminofen montieren – vor der Montage empfehlen wir jedoch, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechchen. Fragen Sie evtl. ihren Handler um Rat über die Montage. Beachten Sie, dass Sie für die Einhaltung der geltenden Anforderungen verantwortlich sind.

Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäßen Anschluss überprüfen. Nähere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.

Sie dürfen den Kaminofen nicht verwenden, bevor er von ihrem örtlichen Schornsteinfeger überprüft und abgenommen wurde.

2.1 Positionierung des Kaminofens / Abstandsvorschriften

Ihr neuer Kaminofen solte passend und sinnvoll positioniert werden. Sie sollenn sicherstellen, dass die Wahl ihrer Positionierung mit den lokalen Vorschriften einhergeht. Das Einhalten von Mindestabständen ist erforderlich, wenn der Ofeniben brennbarem Material aufgestellt wird:

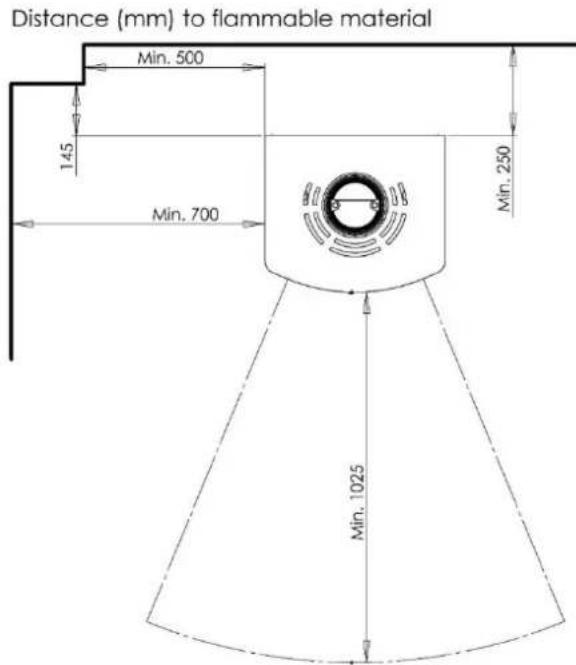

Abstand zum brennbaren Material (sehen Sie auch unterstehende Illustration)
Abstand halten	Abstand seitlich	Abstand über	Möblierungsabstand
25 cm	70 cm	75 cm	102,5 cm

Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt.

Auch für den Aufstellort sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht-brennbarem Material bestehen. Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z.B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht-brennbare Unterlage vorgesehen werden. Die Mindestgroße dieser Unterlage ist in den einschlagigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht-brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Feuerraumöffnung gedeckt werden.

Der Kaminofen muss auf einem Boden mit ausreichender Tragfähigkeit aufgestellt werden. Erfüllt der Aufstellungsordie diese Voraussetzung nicht, muss mit Blick auf die Tragfähigkeit nachgebessert werden, z.B. mit einer belastungsverteilenden Bodenplatte.

2.2 Rohranschluss

Der Rauchrohrausgang des Aduro 7.2 ist werkseitig fur eine Montage nach obenVBoreitet.Soll das Rauchrohr nach hinten gefuhr werden, genugt es, die uber der hinteren Ausgangsoffnung liegende Deckplatte hersuszulosen.Die Deckplatte kann dann auf den oberen Rauchrohrausgang gelegt werden AbschlieBend wird eine Zierplatte auf den Topausgang geegt. These wird im Aschekasten des Ofens mitgeliefert.Aduro Kaminofen benotigen ein inneres Rauchrohr mit einem Durchmesser von 150~mm

Die geltenden Bauvorschriften müssen eingehalten werden. Dazu zählt das Verbauen eines Rauchrohres mit CE-Zertifizierung –这点es muss damit den vorgegebenen Abstand zu brenbarem Material einhalten.

2.3 Anschluss an einen gemauerten Schornstein

Wenn der Kaminofen an einen gemauerten Schornstein angeschlssen werden soll, muss entweder der hintere Rauchabzug oder ein gebogenes Rauchrohr benutzt werden. Nach der Ausmessung muss ein Loch

im SchornsteinVBorbereitet werden, in dem die Mauerbuchse eingesteckt wird. SchlieBen Sie das Loch mit Kaminmortel. SchlieBlich werden Kaminofen sowie das Rauchrohr richtig platziert. Legen Sie eine)dunne Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss in die Mauerbuchse einstecken - esarf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unterstehende Illustration):

Bauart 1 (selbstschließeende Tur)

Der Aduro 7.2 ist Bauart 1 und damit für die Mehrfachbelegung zugelassen. Der Feuerraum muss sowohl bei Betrieb wie bei Nicht-Nutzung geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumür ist selbstschließend. Sie darf nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfestschlussfunction wird durch eine im Scharnier der Feuerraumür eingesetzte Rückstellfeder gewährleistet.

Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn

das Gerat nur mit geschlossenen Turen betrieben wird.
die Tur(en) sowie alle Einstelleinrichtungen des Gerats zu schlieben sind, sobald das Gerät außer Betrieb ist.

3. Heizen im Kaminofen

Wichtige Warn- und Sicherheitschinweise

• Der Kaminofen wird heiz beim Gebrauch. Verwenden Sie den Kaminofen mit großem Vorsicht.
• Bewahren Sie niemals leichtentzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
• Eine Schwelbefeuerung, d.h. eine Befeuerung mit stark verringerter Luftzufuhr, bewirkt eine schlechte Verbrennung mit hohen Emissionen sowie einen niedrigen Wirkungsgrad. Im schlimmsten Fall kann eine rasche Gasentzündung staatfinden, die zu Schaden am Kamin führt.
• Verwenden Sie niemals leichtentzündliche Flüssigkeiten zum Anzündes Kaminofens.
• Leeren Sie niemals den Aschekasten, wenn der Kaminofen noch heiz ist. Achten Sie daraufuf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgangen ist, Glut in der Asche befinden kann. Warten Sie damit, den Aschekasten zu leeren, bis es keine Glutsicht in der Asche gibt.
• Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend des Anzündens kann die Tur die ersten paar Minuten angeleht werden.
• Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

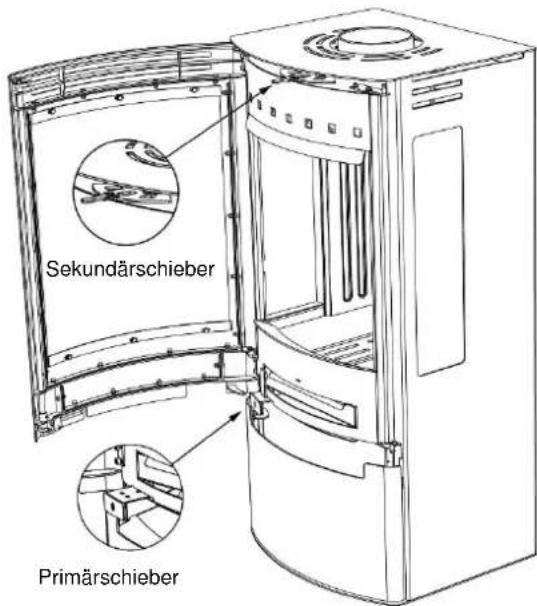

3.1 Schieber

Der Kaminofen ist mit verschiedenen Schiebern zur Regulierung der Verbrennungsluft versieht: primäre, sekundäre und tertiäre Luftzufuhr. Die Primäreluft zündet das Feuer, die Sekundärluft hält das Feuer aufrecht, und die Tertiärluft sorgt für die Verbrennung der Rauchgasse. Wenn der Ofen gefeuert wird, muss dem Ofen immer sekundäre und tertiäre Luft zugeführrt werden.

3.1.1 Sekundärtschieber

Der Sekundärschieber oben hinter der Tür muss während des Heizens immer offen sein. Mit thisem Hebel konnen Sie den Kaminofen an den Schornsteinzug anpassen. Sie erhalten so die Heizleistung, die Sie wünschen. Schieber den Schieber nach rechts für eine höhere Leistung. Schieber Si hn nach links fur eine niedrigere Leistung. Wir empfehlen eine Einstellung zwischen 60 und 100% , also eine Hebeleinstellung entweder ganz offen (rechts) oder halb geöffnet (Mittelstellung). Der Schieber darf Nie so geschlossen sein, dass die Flammen ausgegeben. Es muss immer sightbare Flammen geben, um eine saubere und effektive Verbrennung zu sichern. Eine zu niedrige Luftzufuhr kann sowohl zu einer schlechten Verbrennung, hohen Emissionen als auch einem schlechten Wirkungsgrad führen. Die Scheibenspulung, die RuBabragerungen an der Glasscheibe verhindert, wird auch von der sekundären Luftzufuhr gesteuert.

Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW - muss die sekundäre Luftzuführ nach 45 Minuten, nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen, und der Ofen brennt sauber mit Hilfe der tertiären Luftzuführ hinten in der Brennkammer.

Aduro-Schlüssel: Diese Schlüssel ist dem Ofen beigelegt und erleichtert die Bedienung der sekundären Luftzuführ. Montieren Sie den Aduro-Schlüssel auf den Griff, damit die Luftzuführ Links und Rechts reguliert werden kann.

3.1.2 Primarschieber

Wenn neues Holz eingelegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist. Dann ist es notig, die primäre Luftzufuhr wieder für ca. zwei Minuten zu öffnen, um die neuen Holzsche anzuzünden.

Um das Risiko zu reduzieren, dass Asche aus dem Ofen beim Nachlegen von Holz kommt, ist es eine gute Idee, der Schieber unter der Tur, eine Minute bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen hohenen Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.

Wenn der Kaminofen überforderd wird und mehr als ca. 3,1 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfarbt und später abfällt. Der Ofen kann später lackiert werden - dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.

3.2 Aduro-Tronic

Die patentangemeldete Automatik Aduro-Tronic ist eine manuell zu bedienden mechanische Startautomatik, die ohne Strom Funktioniert und automatisch die Verbrennungsluft reguliert. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-Tronic – und Sie können in Ruhe das Feuer, die effektive Verbrennung sowie eine Ersparing des Holzgebrauchs bis zu 40%GENIeBEN. Für weitere Informationen besuchen Sie www.adurofire.de.

3.2.1 So bedieren Sie ihre Aduro-tronic

Beim Anzünden

Beim ersten Anfeuern des Kaminofens ist es wichtig, dem Feuer eine maximale Menge an Primäreluft zuzuführen. Zu dieserm Zweck kann der Primarschieber „zwangsgeöffnet" werden. Ziehen Sie den Primarschieber ganz hereaus und setzen Sie den beigelegten Aduro-Schlüssel dazwischen (sehen Sie die Illustration). Wenn der Kaminofen heißt ist und am Boden der Brennkammer eine Glutschicht entstanden ist, kann die Aduro-Tronic auf die Automatik-Position gestellt werden, d.h. den Schlüssel wieder entfernen. Alternativ kann die Tur die ersten paar Minuten während des Anzündens angeleht werden (ohne Schlüssel).

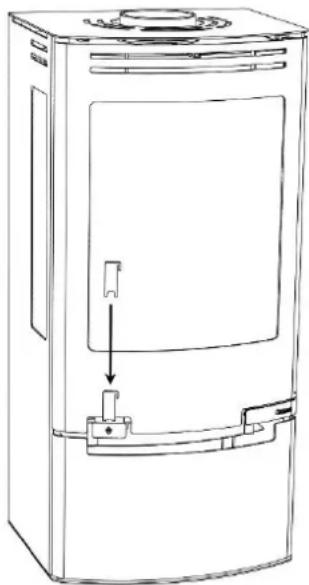

Beim Befeuern

Immer wenn neues Holz nachgelegt wird muss binnen der ersten Minuten eine tatsäch dem Menge Primäreluft zugeführrt werden. Es ist jedoch wichtig, dass diese Belüfung mit der Primäreluft nicht zu lange dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Sie

aktivieren die Automatik durch ein Herausziehen des Primarschiebers, sobald neues Holz nachgelegt wird. Die Automatik schließt danach die Primäreluft.

Regulierung der Aduro-Tronic Automatik

Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von ca. 6 Minuten schließt. Diese Einstellung wurde beim Dänischen Technologischen Institut beim Test von Kaminöfen mit einem „Standardschornstein" und Brennholz in einer „Standardgroße" (Länge ca. 30 cm, Dicke ca. 10x10 cm) mit einer maximalen Feuchtigkeit des Brennholzes von 18% verwendet. In der Praxis können diese Verhältnisse natürlich variieren. Die Aduro-Tronic lassst sich davon/genau auf die Verhältnisse Ihr Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z.B., wenn Sie einen etwas schlechteren Schornsteinzug haben, ihre Holzsche-itas etwas großer sind oder Sie noch seltener nachlagen möchten), justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschlüssels justieren, damit die Drosselung langsamer Goes. Drehen Sie die Schraube nach rechts, um die SchlieBzeit zu verlangern und nach links, um die SchlieBzeit zu verkurzen.

3.3 Frischluftzufahr

Damit Ihr Kaminofen optimal Funktioniert, ist eine ausreichende Luftzufuhr wichtig. Daher muss ausreichend Luft in den Raum, in dem der Ofen steht, gelassen werden. Isolierte Häuser, starke Zu- und Abluftsysteme können hier störend einwirken. Schlechte Verbrennung kann die Folge sein. Stellen Sie davon eine ausreichende Luftzufuhr in den Raum safer (Öffnen Sie z.B. ein Fenster). Die benötigte Luftmenge beträgt 25m^3/ Stunde. Die Zuluftöffnung muss immer frei liegen.

3.4 Heizanleitung

Der Kaminofen ist für intermittierende Verbrennung vorgesehen. Dies bedeutet, dass das Holz vollständig herunterbrennen muss, ehe Sie neues Holz nachlagen. Die Brennkammerarf niie uber die „Max Load“-Linie befüllt werden.

Um eine optimale Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt krättigere Verbrennung als große Holzsche, da die Oberfläche größter ist, und dadurch wird mehr Gas freiagegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzsche eingelegt werden. Wenn einHigherer Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die ideale Wärmeleistung wird beim Einlagen von ca. 1,8 kg Holz pro Stunde erreicht.

Wenn Sie Probleme beim Änzünden des Kaminofens haben, oder das Feuer bereits nach kurzer Zeit wieder ausgeht, konnte es hierfür folgende Grunde geben:

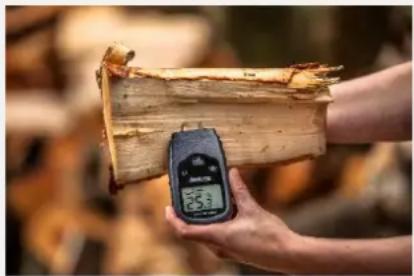

• Das Brennholz ist nicht trocken genug. Der Feuchtigkeitsgehalt von Brennholz sollte 18% nicht übersteigen.
• Es besteht ein Unterdruck in Ihrhem Haus (siehe 3.3).
• Der äußere Rauchabzug ist verrußt. Dies kann besonders nach dem Schornsteinfegen auftreten. Kontrollieren Sie den Rauchabzug.
• Es wurde zu weniger Brennholz verwendet. Die Glut ist davon nicht stark genug und zu kalt, um die neue Ladung Brennholz zu entzünden.

Um ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.

3.5 Erste Inbetriebnahme

Der Ofen ist in wiederverwendbarer Verpackung verpackt. Das Holz konnen Sie eventuell in kleineren Stücken zersägen und beim ersten Anzüden verwenden. Der Plast muss in Übereinstimmung mit den nationalen Vorschriften bezüglich Entsorgung von Abfälle entsorgt werden.

Es kann vorkommen, dass die Rauchleitplatte aus Stahl sich während des Transports verzieht. Vergewissern Sie sich daher vor dem Gebrauch des Kaminofens, ob die Rauchleitplatte korrekt befestigt ist (durch die Haken oder - je nach Modell - durch die Schrauben), um eine optimale Verbrennung zu erhögbaren und die Verrußung des Glases zu vermeiden.

Beim ersten Anzüden des Ofens muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen, d.h., den Kaminofen langsam aufwärmen bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der

Ofen lackiert ist, haret beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüfung.

Darüber hinaus kann es vorkommen, dass in der Aufheiz- und Abkuhlphase laute metallische Gerausche auftreten. Dies ist auf die Materialspannung in beiden Phasen zurückzuführen.

Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden soll, muss die Tür leicht angeleht bleiben und darf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung an den Ofen klebt.

3.6 Anzüden und Anheizen

Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.

1. Öffnen Sie sowohl den Primarschieber unter der Tur als auch den Sekundärsschieber oben hinter den Tur. Die unterstehende Illustration zeigt die Schieber:
2. Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und eine minere Holzstücke quer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.
3. Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schlieben Sie dann die Tur. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt, schlieben Sie die primäre Luftzufuhr unter der Tur (sehen Sie Punkt 3.1.2).

Die einzelnen Bedienungselemente werden ofters sehr heißt. Zur Bedienung im bereits Zustanditte die als Zubehör mitgelieferte „kalte Hand" benutzen.

3.7 Brennmaterialien

Der Kaminofen ist für Holz und Holzbrikets geeignet. Wir setzen den Gebrauch von gespaltenem Hartholz voraus, welches mindestens ein Jahr gut beluftet draufen unter einer Abdeckung gelagert wurde. Brennholz, welche nur drinnen gelagert wurde, ist sehr trocken und wird davon sehr schnell verbrennen. Idealerweise soll das Brennholz im Winter geschlagen werden, da zu dieser Zeit viel Feuchtigkeit des Holzes in den Wurzeln gespeichert wird. Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Holzer (Feuchtigkeitsgehalt hochstens 18%) als Brennstoff für Kleinfeuerstätten verwendet werden dürfen. Der Feuchtigkeitsgrad des Brennholzes konnen Sie mit Hilfe eines Feuchtigkeitsmessers oder eines Spülmitteltests bestimmen. Vorgehensweise des Spülmitteltests: Geben Sie einen Tropfen Spülmittel auf das eine Ende des Holzstücks und verreiben Sie den Tropfenleitung. Pusten Sie dann auf der gegenüberliegenden Seite kräftig ins Holz. Bilden sich auf der Seite mit dem Spülmittel nun Seifenblasen, ist Ihr Holz trocken genug. Am besten geeignet sind Holzscheite von ca. 10 cm Umfang und max. 39 cm Länge. Beim Anwenden von zu feuchtem Holz wird der Wirkungsgrad des Ofens deutlich reduziert und die Partikelemission erhöht.

Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall)durfen Kohlegruß, Feinhackschnittel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossile Brennstoffe dürfen auch nicht verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotte- und Metalteilen His kaminofens und am Schornstein verursachen.

4. Der Schornstein

Die optimale Verbrennung erreichen Sie, wenn Ihr Schornstein im natürlichen Zustand zwischen 18 und 25 Pascal (Pa) erreicht (warm). Solle thiser Wert nicht erreicht werden, kann der Zug mit einem Kaminaufsatz (Aduro DraftOptimizer) verbessert werden. Dafur muss ein natürlicher Zug von 10 bis 14 Pa vorhanden sein. Thiser Wert darf nicht unterscriitten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstarke usw. beeinfluft wird, ist er im Jahresverlauf sehr unterschied. Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so hoch sein, dass genugend Schornsteinzug entstehen. Wenn der empfohlene Schornsteinzug nicht erreicht wird, konnen Probleme mit Rauch durch die Tur entstehen.

Datum zur Berechnung des Schornsteins	Holz
Abgastemperatur gemessen bei [20°C]	295
Förderdruck bei Nennwärmeleistung [mbar]/[Pa]	0,12 / 12
Abgasmassenstrom [g/s]	6,9

4.1 Fehlender Zug im Schornstein

Sollten Sie feststellen, dass der Schornsteinzug sich nach der Installation verschlechtert hat, kann es sein, dass etwas im Schornstein den Rauchabzug blockiert. Kontrollieren Sie in thisem Fall den Schornstein und stellen Sie safer, dass er nicht von umstehenden Gebäuden oder Bäumen beeinträchtigt wird.

Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Schornsteinzug muss ausreichend sein, damit beim Anzünden eines kalten Ofens/Schornsteins eine ausreichende Verbrennung entstehen kann und es nicht zu Rauchentwicklung/Austritt im Ofen kommt.

Nach erfolglicher Anheizphase und steigender Temperatur im Ofen und im Kamin ist es wichtig, dass der Schornsteinzug stabil bei zwischen 18 und 25 Pascal liegt. Dies muss nach spätestens einer Stunde der Fall sein. Prüfen Sieitte den Schornsteinzug vor und 60 Minuten nach der Anheizphase. Nur mit den genannten Pascal-Werten ist eine saubere und stabile Verbrennung möglich.

Temperatur und Zugstarke des Ofens stehen in direktem Bezug zueinander. Besonders im kalten Zustand kann der Zug im Kamin stark variieren. Daher wird empfohlen, den Kaminzug in warmen Zustand zu messen. Solle the Schornsteinfeger damit einen ausreichenden Zug feststellen, die Heizleistung dennoch nicht ihren Erwartungen genugen, hilft es, die Anheizphase zu verlangern. Nutzen Sie dazu ein paar Zweige mit Anzünd-Hilfen, damit der Schornstein langsam und ausreichend aufwärmt. Nur so erhalten Sie einen optimalen Zu. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.

Ist es nicht möglich, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden, z.B. Aduro DraftOptimizer.

4.2 Schornstein und Rauch

Sollte Rauch aus dem Ofen oder dem vorderen Teil des Rauchrohres austreten, liegt dies wahrscheinlich an wechselnder Wetterlage. Unter bestimmten Voraussetzungen kann es zu einer Kälte-Blockade des Kamines kommt, die den tatsächlichen Zug stark beeinträchtigen kann. Dies kann besondere an kalten oder windigen Wintertagen passieren, oder wenn der Ofen längerere Zeit nicht genutzt wurde.

Bei einer Kälte-Blockade des Schornsteins füllt sich die Brennkammer in der Anheizphase mit deutlich mehr Rauch als üblich. Diese tritt dann aus dem Ofen aus. Wenn der Kamin lange nicht genutzt wurde, empfehlen wir daher, den Ofen mit ein paar Zweigen langsam anzuheizen, um eine Kälte-Blockade zu vermeiden.

5. Wartung des Kaminofens

Alle Wartungsarbeiten am Kaminofen)durfen nur im kalten Zustand und bei gezogenem Stecker erfolgen.

Die Brennkammer

Die Vermiculite-Platten in der Brennkammer verschreiben nach einer gewissen Zeit und müssen ausgetauscht werden, sobald Risse größter als einen halben Zentimeter werden. Die Haltbarkeit der Platten hängt davon ab, wie oft und wie kräftig der Ofen in Gebrauch genommen wird. Sie können die Platten selbst austauschen. Sehen Sieitte www.aduroshop.de.

Glasscheibe

Nasses Holz, fehlender Zug im Schornstein sowie fehlerhafte Bedienung des Ofens konnen Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit einem feuchten Lappen mit weniger Asche darauf zu reinigen. Sie konnen auch Reinigungsk Produkte verwenden, wie z.B. der Aduro Easy Clean Schwamm. Diese Schwamm weder zerkratzt noch beschädigt die Oberfläche des Glases und kann mehrmals verwendet werden. Wasser oder andere Reinigungsmittel sind nicht notwendig.

Es gehort zur regelmäßigen Wartung, die Glashalterungen und Dichtungen ab der Inbetriebnahme auf korrekten Sitz zu kontrollieren.

Dichtungen

Die Dichtungen rund um Glas und Tur konnen mit der Zeit verschleiben. Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenn sie ausgewechselt werden.

Asche

Entleeren Sie den Aschekasten, bevor er voll ist. Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher, das Feuer anzuzünden.

Reinigung des Kaminofens

Die Oberfläche des Ofens ist mit einer hitzeresistenten Senotherm Farbe lackiert, welche am besten erhalten bleibt, wenn sie gelegentlich mit einem kleinen, weichen Staubsaugeraufsatz abgesaugt wird. Der Ofen kann aber auch mit einem trockenen, weichen Tuch abgestaubt werden. Verwenden Sie kein Spiritus oder andere Reinigungsmittel, da diese die Lackierung beschädigen.

Der Kaminofenarf nicht mit Wasser gereinigt werden. Sollte der Kaminofen Rost ausgesetzt sein,besteht die Gefahr von Rostbildung.

Das innere des Kaminofens sowie das Rauchrohr konnen durch die Tür und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der obere Isolierstein (Rauchleitplatte) kann entfern't werden. Um freiem Zugang zum oberen Teil des Kaminofens sowie dem Rauchrohr zu betrinnen, wird die Rauchleitplatte in Stahl abmontiert. Das Rauchrohr kann auch vom Kaminofen halten und gereinigt werden. Die Reinigung des inneren Kaminofens sowie des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch ofters benutz wird, soll die Reinigung ofters vorgenommen werden. Der Schornsteinfeger oder ihren örtlichen Aduro GO-Partner konnen diese Reinigung ausfuhren, wenn dies gewünscht wird.

Oberfläche ausbessern

Aduro Kaminöfen sind mit hitzebeständiger Senotherm-Farbe lackiert. Diese hält bis 500 Grad Celsius. Bei Lackschäden kann dies mit Senotherm-Sprayleitung und Rückstandlos repariert werden. Sie erhalten das Spray bei Ihrhem Handler oder unter www.aduroshop.de.

Ersatzteile und unauthorisierte Änderungen

Es dürfen nur originale Ersatzteile für den Kaminofen benutzt werden. Jedi unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt. Auf www.aduroshop.de können Sie originale Ersatzteile für ihren Kaminofen kaufen.

6. Zubehör

Sie finden ein breites Angebot an Zubehör für Aduro Kaminöfen, die Ihr Kaminofen-Erlebnis komplett machen: Kaminbesteck, Holzkörbe, Schutzgitter, Brikettkästen und Ascheimer, Bodenplatten aus Glas und Stahl, Rauchrohre, Easy Fighter Lighter - sowie Easy Clean-Produkte. Lesen Sie mehr unter www.aduroshop.de.

7. Gewährleistung

Sie haben ein zweijähriges Reklamationsrecht ab Kaufdatum. Der Kaufbeleg muss als Dokumentation bei einer Reklamation vorgelegt werden. Das Reklamationsrecht greift nicht bei falscher Installation und Nutzung des Ofens. Ebenso sind Verschleibeile nicht Bestandteil von Garantie oder Gewährleistung. Dazu zahlen Glasscheiben, Isoliersteine, Feuerroste, Dichtungen, Schienen, angemalte Oberflächen, Griffe usw., da diese dem normalen Verschleib ausgesetzt sind. Diese Teile können Sie bei ihrem Handler oder www.aduroshop.de nachbestehen.

Es gilt grundsätzlich keine Garantie auf:

Schaden, die durch falsche Installation oder Nutzung des Ofens herrhren, z.B. Überhitzung sowie fehlende Wartung des Ofens
- Abnehmbare- und Verschleibeile (Vermiculite, Glas, Dichtung, Schieren, lackierte Oberflächen, Gusseisenrost und Griff), da diese dem tätiglichen Gebrauch unterliegen
Schaden aufgrund elektrischer Überspannung, Kondenswasser in und um den Schornstein, zu viel oder weniger Schornsteinzug und fehlende Wartung/Reinigung
- Montagearbeiten während einer Reparation

• Transportkosten bei Reparatur
• Schäden am Ofen, die durch äußere Einwirkung verursacht wurden oder Schäden, die der Ofen an anderen Gegenständen verursacht hat.
