Marke	PKM
Modell	FS260BBGTY
Produkttyp	Dunstabzugshaube
Material	Edelstahl, Stahlblech, schwarzes Glas
Einbaubreite	59,5 cm
Abmessungen (H x B x T)	22,5 x 59,5 x 29,7-46,3 cm
Nettogewicht / Bruttogewicht	6,2 kg / 7,2 kg
Stromversorgung	220-240 V ~ 50 Hz
Anschlussleistung	67 W
Steuerung	Touch-Steuerung
Betriebsmodi	Abluft / Umluft
Abluftrohrdurchmesser	120 / 150 mm
Energieeffizienzklasse	B
Jährlicher Energieverbrauch	30,4 kWh/Jahr
Fluiddynamische Effizienz	14,4 (Klasse D)
Beleuchtungseffizienz	44,0 Lux/W (Klasse A)
Fettabscheidegrad	77,5 % (Klasse C)
Fettfilter	Aluminium, spülmaschinengeeignet (2 Stück)
Aktivkohlefilter	Optional (Modell CF 140, 2 Stück)
Beleuchtung	LED (2 W)
Mindestsicherheitsabstände	Keramikkochfeld: 65 cm; Gaskochfeld: 75 cm; Kohle-/Öl-/Holzherd: 85 cm
Geräuschpegel	Nicht angegeben
Mitgeliefertes Zubehör	Installationszubehör, Bedienungsanleitung, Teleskopschornstein (je nach Modell)
Garantie	Siehe Händlerbedingungen

Häufig gestellte Fragen - FS260BBGTY PKM

Wie installiere ich die Dunstabzugshaube PKM FS260BBGTY?

Die Installation muss von mindestens zwei Personen durchgeführt werden. Bohren Sie 8 mm Löcher für die Wandmontage oder 4 mm Löcher für die Unterschrankmontage. Beachten Sie die Mindestsicherheitsabstände: 65 cm über einem Keramikkochfeld, 75 cm über einem Gaskochfeld und 85 cm über einem Kohle-/Öl-/Holzherd. Verwenden Sie für den Abluftbetrieb ein Abluftrohr mit einem Durchmesser von 120 oder 150 mm, das so kurz und gerade wie möglich ist.

Wie reinige ich die Fettfilter?

Die Aluminium-Fettfilter sind waschbar. Reinigen Sie sie einmal im Monat per Hand oder in der Spülmaschine (max. 30°C). Verwenden Sie keine scheuernden oder alkalischen Reinigungsmittel (pH > 7). Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist optional und nicht waschbar. Ersetzen Sie ihn alle 3 bis 6 Monate, je nach Kochhäufigkeit. Er befindet sich auf jeder Seite des Motors; zur Installation entfernen Sie zuerst den Fettfilter und drehen dann den Aktivkohlefilter im Uhrzeigersinn.

Was tun, wenn die Dunstabzugshaube überhaupt nicht funktioniert?

Überprüfen Sie, ob der Netzstecker eingesteckt ist und die Steckdose Strom führt. Kontrollieren Sie die Sicherung oder den Schutzschalter. Vergleichen Sie die Spannung Ihrer Anlage (220-240 V) mit den Angaben auf dem Typenschild. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie wechsle ich die LED-Lampe?

Trennen Sie die Dunstabzugshaube vom Stromnetz. Ziehen Sie das vordere Teil ab. Lösen Sie den Fettfilter durch Drücken des Verschlusses. Drücken Sie die Lampe von innen heraus und trennen Sie den Draht von der Klemme. Ersetzen Sie sie durch eine LED-Lampe desselben Typs. Berühren Sie die Lampe nicht mit den Fingern (verwenden Sie einen Handschuh oder ein Tuch).

Die Dunstabzugshaube vibriert oder macht ein ungewöhnliches Geräusch, was tun?

Überprüfen Sie, ob Motor und Haube richtig befestigt sind. Stellen Sie sicher, dass der Abluftrohrdurchmesser mindestens 120 mm beträgt und nicht verstopft ist. Kontrollieren Sie den Zustand der Filter. Wenn das Geräusch anhält, könnte der Motor defekt sein; wenden Sie sich an einen Fachmann.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Aktivkohlefilter verwenden?

Nein, im Umluftbetrieb ist der Aktivkohlefilter unerlässlich, um Gerüche zu binden. Ohne ihn werden Fette und Gerüche in den Raum zurückgeführt. Stellen Sie sicher, dass Sie den Aktivkohlefilter installieren, bevor Sie diesen Modus verwenden.

Wie verwende ich die Timerfunktion?

Wenn der Motor läuft, drücken Sie die Timertaste 3 Sekunden lang. Die Anzeige blinkt und die Dunstabzugshaube stoppt nach 5 Minuten. Zum Abbrechen drücken Sie erneut 3 Sekunden; die Anzeige bleibt konstant.

Wie hoch ist der Verbrauch im Standby und im ausgeschalteten Zustand?

Der Verbrauch im Standby und im ausgeschalteten Zustand beträgt 0,00 W. Das bedeutet, dass keine Energie verbraucht wird, wenn die Dunstabzugshaube ausgeschaltet ist oder im Standby-Modus ist.

Wo finde ich Ersatzteile (Filter, Lampen)?

Die Fettfilter und LED-Lampen sind bei Fachhändlern oder direkt beim Hersteller PKM erhältlich. Der Aktivkohlefilter Modell CF 140 wird separat verkauft. Konsultieren Sie die Bedienungsanleitung oder die Website der Marke für die genauen Referenzen.

BEDIENUNGSANLEITUNG FS260BBGTY PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung Instruction Manual Mode d'emploi

Dunstabzugshaube

Extractor Hood

Hotte

FS2-60BBGTY

Deutsch

English

Français

Scite 2

Page 18

Page 32

Schr geCHRrter Kunde! Schr gChrte Kundin! Wir mochten Ihncn herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gcrt zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukunftigen Verwendung an einem sicheren Ort. Falls Sie das Gerat weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitschinwiscic 3
2. Installation 6
3. Bedienfeld 10
4. Reinigung/Pflcgc 11
   5.Problembehandlung 13
   6.Technische Daten 15
5. Entsorgung 16
   8.Garantiebedingungen 17
   Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihr's Gerats abweichen. Folgen Sie in einem solchen Fall davon dennoch den beschriebenen Sachverhalten.
   i Der Hersteller gehalt sich das Recht vor, solche Änderungen vorzunchmen, die keinen Einfluss auf die Funktionseise des Gerats haben.
   Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
   Das von Ihnen gkaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit möglichnt Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen.
   i Technische Änderungen bzw. Druckfehler blciben vorbehalten.

EG - Konformitätserklung

Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen samentlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkauf der angefordert werden.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendt wird, cine unmittelbare Gefährung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine GefahrensITUation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendt wird, cinc maybe bevorstehende Gefahrung fur Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrschein situation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
Prufen Siac auf jeder Fall auch das technische Umfeld des Gerats! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümmtliche Arbeiten, die zum Anschluss des Gerats an die Stromversorgung notwendig sind, darüber nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführren von Kuchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerätarf nicht für gewerbliche Zwecke,beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemänen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sightbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.
2. Das Netzanschlusskabelarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einsatzen des Geräts daraufuf, dass kein offenes Kaminfeuer brennt. Andernfalls konnen giftinge Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeder Fall ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb ciner raumluftabhängigen Feuerstände unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brenbaren Gases kommt sollte:

i Offnen Sie alle Fenster zur Beluftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sãmtliches Gas abgezogen ist.
i Bei Missachtung dieser Anweisungen konnen Funken entstehen, die das Gas entflammen.

WARNUNG!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, daß der Unterdruck in dem entsprechenden Raum einen Wert von 4Pa ( 4*10^-5 bar) nicht überschnitten.
2. Betrieben Sie das Gerät nur mit 220 240V / 50Hz Wechselspannung. Verwenden Sie bei 220 240V / 50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Veränderungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.

3. Das Gerätarf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.

4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.
6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld bereits ein.

Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten 65 cm

Gaskochfeld 75 cm

Kohle- / Öl- / Holzfeuerung 85 cm

1. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offen den Flammen konnen das Gerät zerstoren und einen Brand verursachen.
2. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Grot zerstoren und einen Brand verursachen.
3. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittier Vorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölten steigt das Risiko einer Selfstentzündung.
4. Führn Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
5. Der Abluftschlaucharf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.
6. Die von dem Gerät angesaugte Luftarf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
7. Das Gerätarf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.
8. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
9. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
10. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen.

Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät speilen.

VORSICHT!

1. Zugängliche und berührbare Teile der Haube können heißt werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.

2. Führn Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gört beschädigten oder der Person, die an dem Gört arbeitet, Schaden zufugen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.

2. Packen Sie die Kaminteile außerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!

3. Entfernen Sie s amtliches Verpackungsmaterial, bevor Sie das Gerat benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie damit vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfern.

4. Eine konstante Pflege und Wartung gewährleistet einen einwandfrei den Betrieb und die optimale Leistung Ihres Geräts.

5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!

6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Gerät selbst keine Beschädigungen aufweisen.

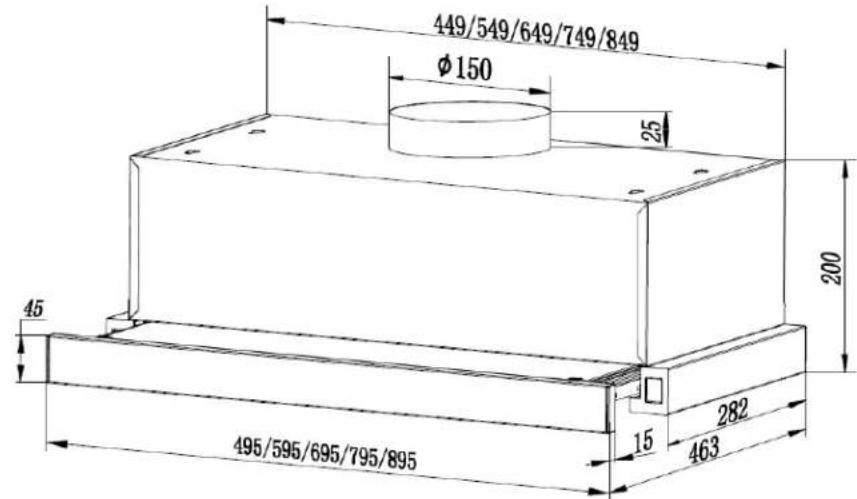

2. Installation

WARNUNG! Eine Nichtbeachtung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!

W A R N U N G! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.

1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsgrings übereinstimmen.

2. Sollte Ihr Gerät werkseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.

3. Die Abluftleitung sollt möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120 / 150mm (siehe Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderner Absaugleistung zu rechnen ist.

4. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120^ .

5. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.

6. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgebung von 1cm / m oder einen Neigungswinkel von 2^0 cin. Ansonsten lauft Kondenswasser in den Motor der Abzugshaube.

7. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.

8. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In this fall wird in den betroffenen Bereichen Kondenswasser entsstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung darüber der Isolierung gegcbenenfalls auch mit einer Kondenswassersperre aus.

9. Je nach Modell kann ihre Abzugshaube mit einer (oben) oder zwei (oben und hinten) Abzugsoffnungen ausgestattet sein.

10. Die nicht benöttige Öffnung ist mit einem Kunststoffdeckel versehen, der durch Drehen gegen den Uhrzeitigersinn entfernt und auf die nicht benöttige Öffnung gesetzt werden kann.

Abluftbetrieb: Befestigen Sié die Rückschlagklappe auf dem Luftauslass.

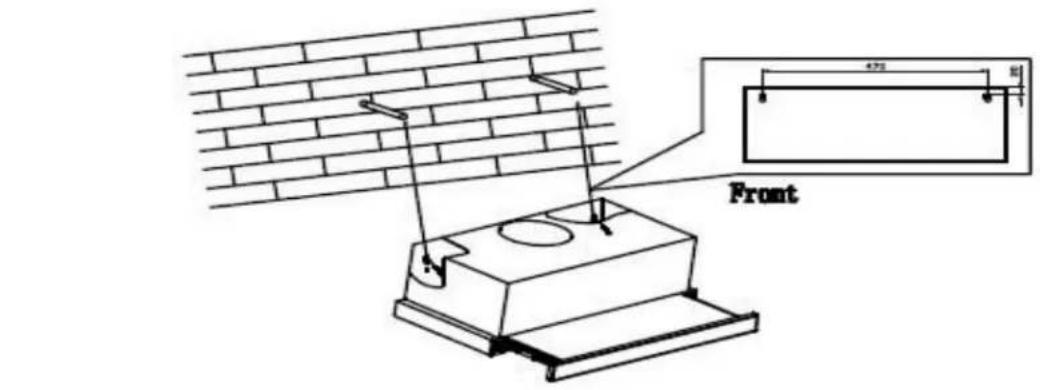

Einbaumogglichkeit 1/Wand (Abb.1):

1. Bohren Sie die Löscher mit einem Durchmesser von 8mm wie auf der Zeichnung angegeben in die Wand entsprechend der Lage der Schraubenlocher hinten am Gerät.
2. Versehen Sie die ausgebohrten LÖcher mit den Dübeln.
3. Ziehen Sie die Schrauben in den Dubeln fest.
4. Hängen Sie die Haube auf die Schrauben.
5. Nur Abluftbetrieb: Befestigen Sie den Abluftschlauch¹ und führen Sieihn in einen gccigneten Abluftschacht oder ins Freie.

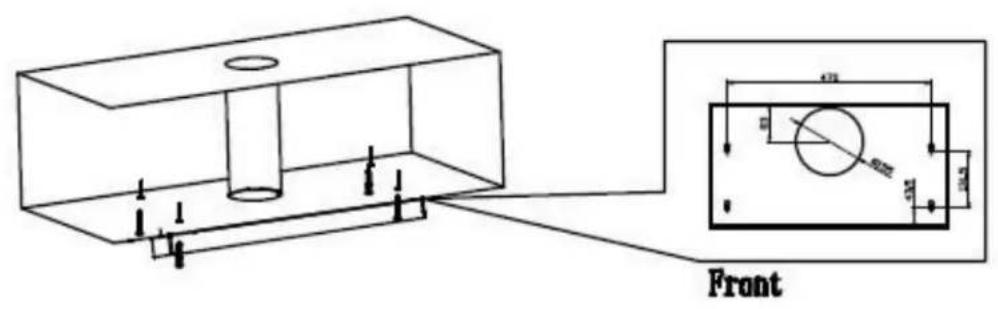

Einbaumogglichkeit 2 / unter einem Schrank (Abb.2):

1. Bohren Sie sechs Löscher mit einem Durchmesser von 4mm in die Unterseite des Schranks.
2. Versehen Sie die Unter- und Oberseite des Schranks an den entsprechenden Stellen mit jeweils einem passenden Loch für den Luftableitung.
3. Befestigen Sie den Luftauslass an der Haube. Befestigen Sie die Haube mit den 6 Schrauben am Schrank.
4. Verbinden Sie den Luftauslass und die obere Luftablassöffnung des Schranks mit einem passenden Ablutschlauch[2].
5. Sollten Sie keine Abluftschlauch-Verbindung (Schrankloch unter Schrankloch oben) für den Umluftbetrieb verwenden, müssen die Öffnungen des Schranks immer frei sein. Reinigen Sie das Schrankinnere regelmäßig.
6. Befestigen Sie die Ausrichtungsvorrichtung unter an der Haube, um die Lücke zuschließlich.
7. Nur Abluftbetrieb: Versehen Sie die Unter- und Oberseite des Schranks an den entsprechenden Stellen mit jeweils einem passenden Loch für die Luftableitung. Befestigen Sie den Abluftschlauch und führen Sieihn in einen geeigneten Abluftschacht oder ins Freie.

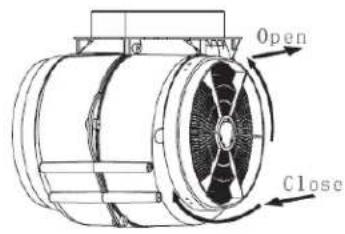

Kohlefilter

Vor Montage Netzsteckerziehen!

2 zu

1 auf

Nur im Umluftbetrieb verwenden.

Aktivkohlefilter werden verwendet um Kochgerüche zu filtern. In der Regel sollen den Filter alle 3-6 Monate ausgewechselt werden.itte die Kohlefilter nicht waschen.

Zur Monatge:

1. Entfernen Sie die Metallfilter
2. Aktivkohlefilter am Motor ansetzen, einrasten und im Uhrzeigersinn drehen.
3. Wiederholen Sie desselbe auf der anderen Seite des Motors.

Hinweis: Beim Betrieb mit Kohlefilter wird die Saugleistung gesenkt. Das Gerät ist etwas lauter.

3. Bedienfeld

VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht. Decken Sie das Leuchtmittel niemals mit wärmeisolierenden oder anderen Gegenständen ab.

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

HINWEIS! Drücken Sie niemals zwei Tasten gleichzeitig.

	Taste AN/ AUS: ➢ Mit dieser Taste schalten Sie die Dunstabzugshaube AN oder AUS
-	Leistungsstufe verringn: ➢ Mit dieser Taste kann die Leistungsstufe verringgert werden
	Digitales Display: ➢ Das Display zeigt Ihnen die aktuelle Leistungsstufe an
+	Leistungsstufe erhöhen: ➢ Mit dieser Taste kann die Leistungsstufe erhöht werden
	Beleuchtung AN/AUS: ➢ Mit dieser Taste schalten Sie die Beleuchtung AN oder AUS

Zeitverzögerung: Halten Sie, wenn die Haube aktiviert ist, die Taste für 3 Sekunden gedrückt, um die 5 Minuten Zeitverzögerung zu aktivieren. Die Nummer auf dem Display fängt an zu blinken sobald die Zeitverzögerung aktiviert ist.

Um die Zeitverzögerung wieder zu deaktivieren, drücken und halten Sie erneut die Taste

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchting.

4. Reinigung/Pflege

WARNUNG!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

HINWEIS!

Legen Sie vor allen Reinigung- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfährungen verursichen.

4. Reinigen Sie gläserne Bestandteile² nur mit einem geeigneten Glasreiniger.

5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht atzenden und fettlosenden Reinigungsmittel.

6. Beschädigten Sie beim Reinigen von Metallfiltern nicht das Gitter. Durchhäufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.
7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.
8. Benutzen Sie keine Scheuermittel.
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

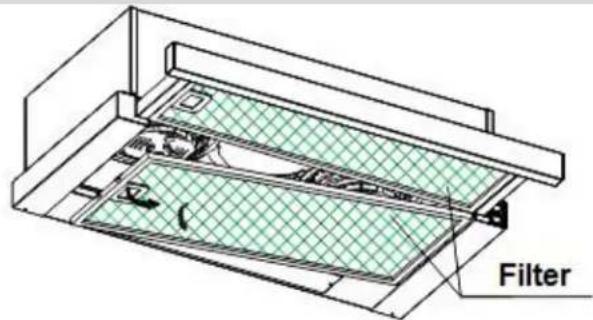

Fettfilter

Metall/Aluminium

Müssen nicht ersetzt werden. Einmal pro Monat vorsichtig von Hand oder in der Spulmaschine (30^) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Filter nicht zusammen mit verschmutzem Geschirr in den Geschirspulcer stellen.

Von Essensrcsten verstopfte Filter fallen nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sieihn wieder vorsichtig einsetzen.

Austausch des Leuchtmittels ( Nicht möglich bei LED-Version )

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dūnnes Tuch oder)dünne Stoffhandschuhe.

1. WARNING! Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entnehmen Sie das verbrauchte Leuchtmittel.
4. Drücken Sie vorsichtig die Verriegelung und zieren sie die Leuchtmittel nach unten.
5. Ersetzen Sie es durch ein Leuchtmittel von gleicher Bauart und Leistung.

Kohlefilter

Herkömmliche Kohlefilter konnen nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finding Sie auf der Verpackung der Filter.

5. Problembehandlung

FEHLER MÖGLICHE URSACHE	MASSNAHMITEN
Gerät arbeitet überhaupt nicht.
Das Gcrät ist mit dem Stromstecker nicht an der Steckdose angeschlossen. Der Stromstecker ist locker. Die Steckdose wird nicht mit Strom versorgt. Die entsprechende Sicherung ist ausgeschaltet.	Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschlieben. Überprüfen Sie die Sicherung. Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.
Beleuchtung leuchtet, aber der Motor lauft nicht.
Lüftungsklappe blockiert. Motorlager defekt.	Blockierung beheben. Motor ersetzen.
Der Motor richt verdächtig.
Motor defekt.	Motor ersetzen.
Ölspuren.
Einwegventil undicht. Übergang Basischacht-Telescopschacht undicht.	Einwegventil abdichten. Übergang mit geeignetem Mittel abdichten.
Gerät vibriert.
Motor nicht fest montiert. Haube nicht richtig befestigt.	Motor richtig befestigen. Haube richtig befestigen.

Ungenügende Abzugsleistung.

Abstand Haube-Kochfeld zu groß.

Haube ticfer hangen.

Zu viel Zugluft aufgrund geöffneter Turen und/oder Fenster.

Turen und/oder Fenster schlieben.

Geratistinstabil.

Befestigungsbügel/-schrauben nicht fest montiert.

Befestigungsbügel/-schrauben richtig montieren

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu horen sind, können damit die folgenden Ursachen vorliegen:

unzureichende Gröbe der Abluftleitung.
eine Verstopfung in der Abluftleitung.

der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120 / 150mm betragen (siehe TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom becintrachtigt werden. Entfernen Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkastens feste und sehr schrag stehende Lamellen sind, kann dadurch der Luftstrom becintrachtigt werden. Entfern den Sie zum Überprüfen die Abdeckplatte.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wichtigen hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie, ob die durch die Haube der Kuche entnommene Luft ersetzt wird, damit kein Unterdruck entsteht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von deniben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.

6. Technische Daten

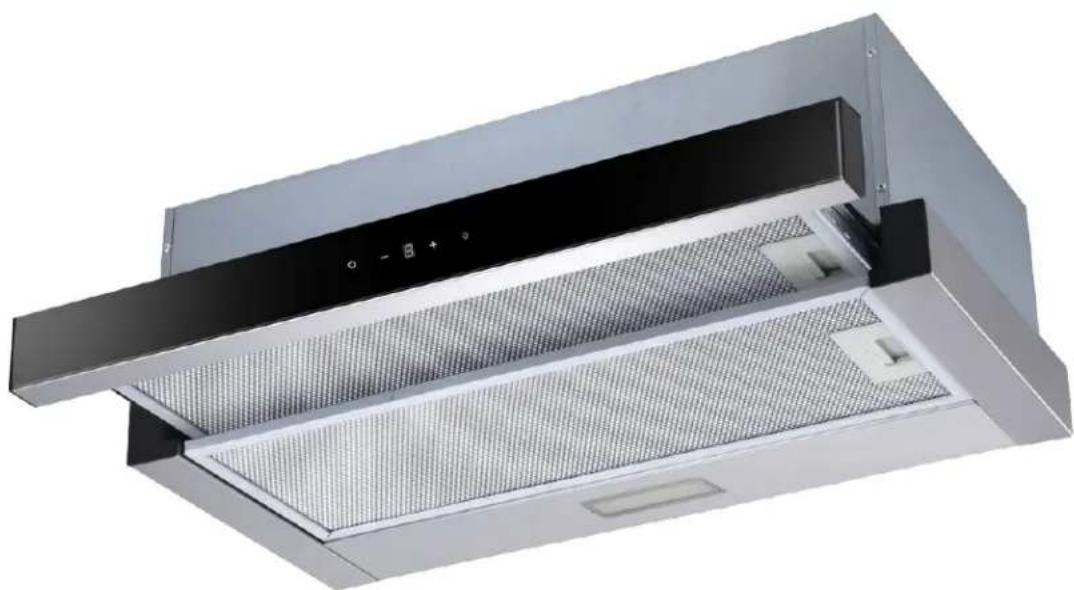

Geräteart	Dunstabzugshaube
Material	Stahlblech, Edelstahl, Schwarze Glas
Einbaubreite in cm	59,50
Bedienung	Touch Control
Umluftbetrieb/Abluftbetrieb*	✓✓
Jährlicher Energieverbrauch (AEChood)	30,4 kWh
Energieeffizienzklasse	B
Fluiddynamische Effizienz (FDEhood)	14,4
Fluiddynamische Effizienzklasse	D
Beleuchtungseffizienz (LEhood)	44,0 lux/W
Beleuchtungseffizienzklasse	A
Fettabscheidegrad	77,5 %
Fettabscheidegradklasse	C
Leistungsaufnahme ausgeschaltet (Po)	0,00 W
Leistungsaufnahme Bereitschaft (Ps)	0,00 W
Leistungsaufnahme Lichtsystem (Wj)	2,0 W
Anschlusswert	67,0 W
Stromspannung/Frequenz	AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	2Aluminium✓
Kohlefilter **	2*CF 140
Abluftschlauch	-
Befestigungsmaterial	✓
Bedienungsanleitung	✓
Teleskopkamin ausziehbar von-bis	-
Abmessungen Gerät H*B*T in cm	22,50*59,50*29,70 - 46,30
Gewicht netto/brutto in kg	6,20/7,20

• Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie (Mauerdurchführung = 150mm Ø / Bohrung ca. 160mm Ø)
  ** Ausstattung abhängig vom Modell.

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt daraufuf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diese vorher unbedingt Funktionuntüchtig! Das bedeutet, immer den Netzstecker zichen und danach das Stromanschlusskabel am Gerät abschreiben und direkt mit dem Netzstecker entfernen und entsorgen!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Ohrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrlem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

Alle mit diesen Symbol gckennzechncten Materialien wiederverwertbar.

Alle verfügbarbaren Informationen zur sind Mülltcrennung erhalten Sie bei ihren ortlichen Behörden.

8. Garantiebedingungen

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen besoin den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf her hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuwiscen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie bcgrundet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gchen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gérats durch cin PKM-Produkt entstanden sind - sowie eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrer vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

Wenden Sie sichitte an das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten

Stand

23.06.2022
