BEDIENUNGSANLEITUNG PAC 1045 MIELE

de Gebrauchsanweisung Gewerbllicher Luftreiniger

en Operating instructions Commercial air purifier

Ihr Beitrag zum Umweltschutz 4

Entsorgung der Filter 4

6

Bestimmungsgemäß Verwendung 6

Vorhersehbare Fehlanwendung 7

Technische Sicherheit 8

Gerätebeschreibung 10

Funktionsbeschreibung 11

Bedienung 12

Erste Inbetriebnahme 12

Luftreiniger bedieren 12

Bedienblende 13

13

Ubersicht der Betriebszustände 14

Tastenfunktionen 14

Betriebsart einstellen/Einstellungsmenu aufrufen 15

Betriebszustandändern 16

Betriebswerte aneigen 16

Tastensperre deaktivieren 16

Einstellungen 17

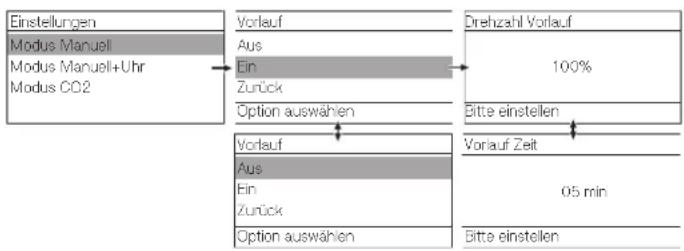

Einstellungsmenu ,Modus Manuell 17

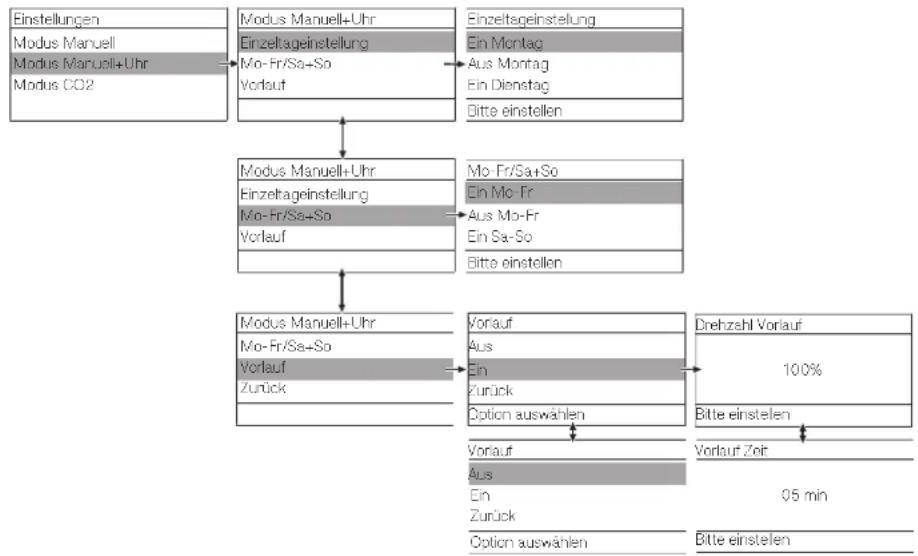

Einstellungsmenu ,Modus Manuell+Uhr" 17

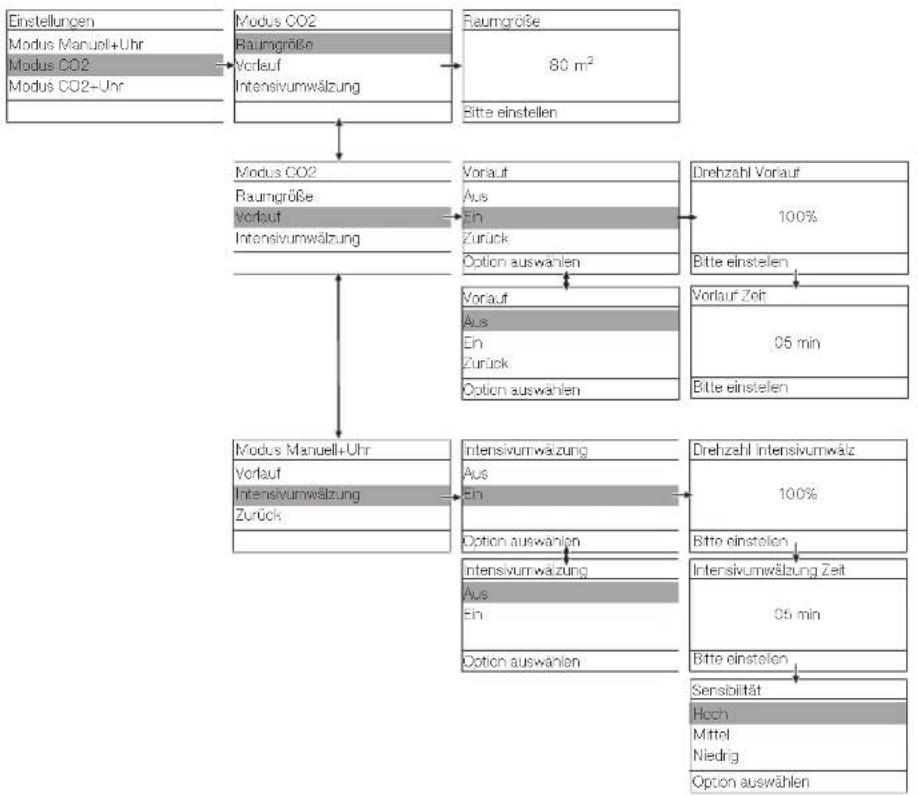

Einstellungsmenu ,Modus CO2" 18

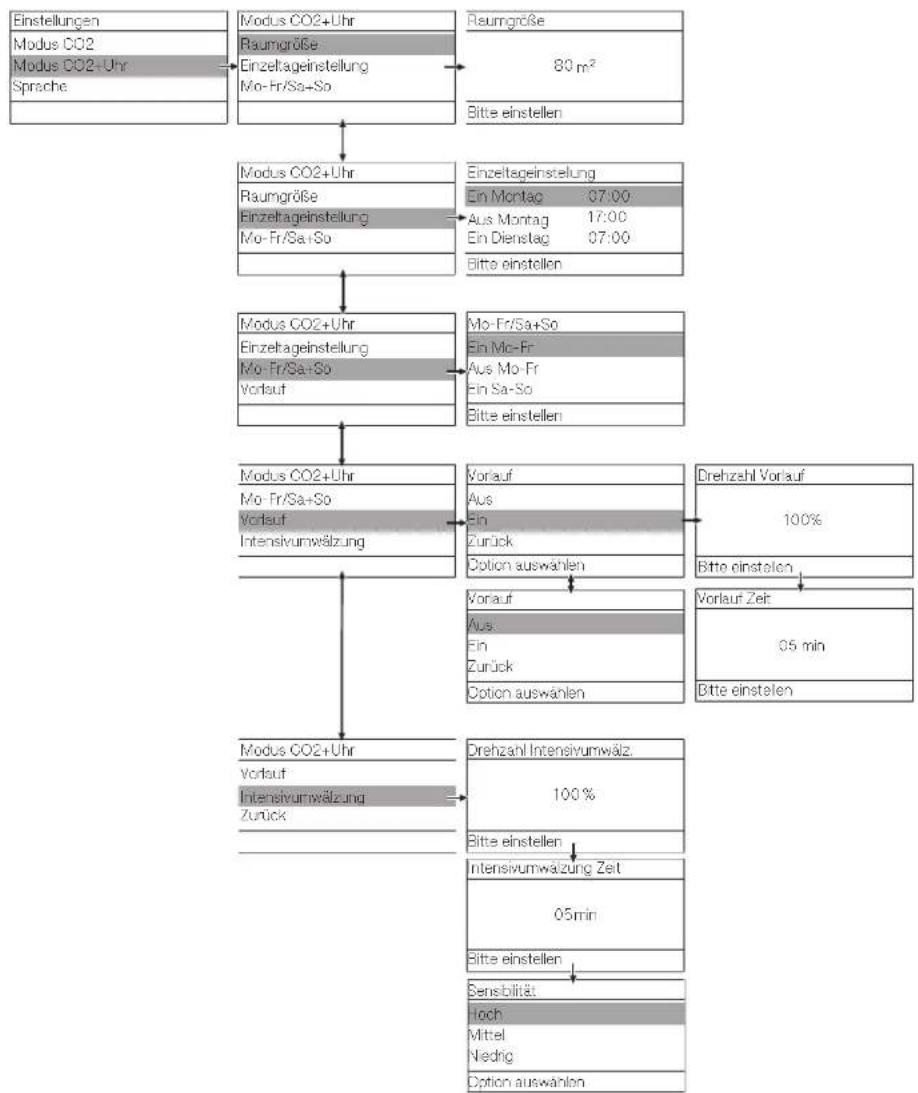

Einstellungsmenu ,Modus CO2+Uhr" 19

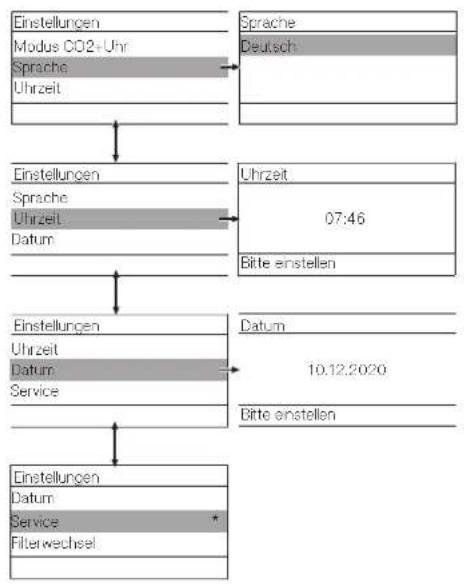

Einstellungsmenu „Sprache/Uhrzeit/Datum/Service" 20

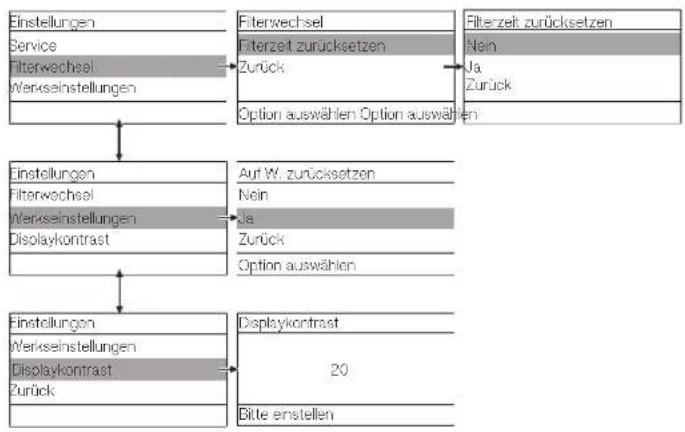

Einstellungsmenu „Filterwechsel/Werkseinstellungen/Displaykontrast" 20

Installation 21

Transport und Aufstellung 21

SchaubfüBe montieren 22

Wandhalterung (optional) 23

Elektranschluss 24

Reinigung und Pflege 25

Filtersattigungsprüfung 25

Flusen und Staub vom Vorfilter entfernen 27

Gehäuse reinigen 27

Filterwechsel 27

Vorfilter austauschen 27

Hauptfilter und Aktivkohlefilter austauschen 29

Was tun, wenn 32

Hilfe bei Störungen 32

Kontakt bei Störungen 32

Storungshilfen 32

Technische Daten 35

Entsorgung der Transportverpackung

Die Verpackung schützt den Luftreiniger vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungsstechnischen Gesichtspunkten ausgewählnt und deshalb recybar.

Das Rückführren der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Siestatt dessen die an Ihrwohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrhem Handler.

Bitte sorgen Sie davon, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Entsorgung der Filter

Verpacken Sie gebrauchte und mit Feinstaub sowie potentiell toxisch und/oder mit Krankheitserregern belastete Filter direkt nach der Entnahme aus dem Gerät in einen verschliebaren Beutel. Für die Entsorgung sind die ortlichen Vorschriften und Gesetze zu beachten.

Rückgabe von Altbatterien und Altakkumulatoren

Elektro- und Elektronikgeräte enthalten vielfach Batterien und Akkumulatoren, die auch nach dem Gebrauch nicht in den Hausmüll dürfen. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatterien und Altakkumulatoren zu entnahmen und zu einer geeigneten Sammelstelle (z. B. Handelsgeschäft) zu bringen, wo sie unentgeltlich abgegeben werden konnen. Batterien und Akkumulatoren enthalten möglicherweise Stoffe, die der menschlichen Gesundheit und der Umwelt schaden konnen. Bei entnommenen lithiumhaltigen (Li-) Batterien und Akkumulatoren sind die Pole z. B. mit einem Klebeband abzukleben, um einen äußerten Kurzschluss zu vermeiden.

Die Kennzeichnung der Batterie bzw. des Akkumulators gibt weitere Hinweise. Die durchgestrichene Mülltonne bedeutet, dass Sie die Batterien und Akkumulatoren auf keinen Fall in den Hausmüll w erfendürfen. Ist die durchgestrichene Mülltonne mit einem oder mehrerenden aufgeführten chemischen Zeichen gekennzeichnet, enthalten dieser Blei (Pb), Cadmium (Cd) und/oder Quecksilber (Hg).

Altbatterien und Altakkumulatoren enthalten wichtige Rohstoffe und konnen wiederverwertet werden. Die getrennte Sammlung von Altbatterien und Altakkumulatoren erleichtert die Behandlung und das Recycling.

Lesen Sie vor dem ersten Gebrauch des Luftreinigers diese Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Luftreiners.

Durch das aufmerksame Lesen der Gebrauchsanweisung schützen Sie sich und vermeiden Schäden.

Werden weitere Personen in die Handhabung des Luftreinigers eingewiesen, so sind ihren diese Sicherheitshinweise zugängig zu machen und/oder vorzutragen.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Um ihre persönliche Sicherheit zu gewährleisten, Sachschäden und Funktionsbeeinträchtigungen der Raumluftreiniger zu vermeiden, müssen die nachfolgend aufgelisteten Sicherheitshinweise dringend eingehalten werden. Bei Nichtbeachtung entfallen Ansprüche aus Garantie und Gewährleistung.

Bestimmungsgemäß Verwendung

Der Luftreiniger dient zur Reinigung von atmosphärischer Luft in stark frequentierten Personenbereichen und Arbeitsräumen. Partikel wie z. B. Pollen, Stäube, Bakterien und Viren werden mit bis zu 99,995 % gefiltert.
Der Luftreiniger ist für die Aufstellung im gewerblichen Bereich bestimmt.
Der Luftreiniger ist nicht für den Gebrauch im Außenbereich bestimmt.
Stellen Sie den Luftreiniger nicht in frostgefahrdeten Bereichen auf. Die Gerätekomponenten müssen vor direkter Sonneneinstrahlung, Stoß und Erschütterungen, Strahlwasser oder Spritzwasser geschützt werden. Verwenden Sie das Gerät nur im Innenbereich mit Umgebungstemperaturen von 0-40 °C.
Nur eingewiesenes/geschultes Personal oder Fachpersonal darf den Luftreiniger bedieren. Wenn der Luftreiniger in einem öffentlich zugänglichen Bereich (z. B. in Schulen, Kindergarten) betrieben wird, muss der Betreiber die gefahrlose Benutzung des Luftreinigers sicherstellen.
Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Luftreiniger sicher zu bedieren, dürfen diesen Luftreiniger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Kinder unter 3 Jahren, die nicht ständig beaufsichtigt werden, * müssen von den Geräten ferngehalten werden.
Kinder unter 8 Jahren dürfen den Luftfilter nur unter Aufsicht einschalten oder ausschalten.

Kinder ab 8 Jahren dürfen den Luftreiniger nur ohne Aufsicht bedieren, wenn ihren der Luftreiniger so erklärart wurde, dass sie das Gerät sicher bedieren konnen. Kinder mussen mögliche Gefahren einer falschen Bedienung erkennen und verstehen konnen.
Die Vorfilter müssen regelmäßiger oder je nach Bedarf von Staub befreit und/oder abgesaugt werden.

Vorhersehbare Fehlanwendung

Der Luftreiniger darf nicht im Freien verwendet werden.
Der Luftreiniger darf nicht zum Filtrieren von explosiven Gasen, aggressiven Atmosphären (Dampfen) und flüssigen Medien verwendet werden.
Stützen oder lehnen Sie sich nicht auf den Luftreiniger. Der Luftreiniger kann sonst wegrolle oder umkippen, und Sie konnen sich oder andere Personen verletzen.
Der Luftspalt zwischen Gerätunterseite und Fußboden darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert werden.
Der Luftreinigerarf nicht an einem nichtstationaren Aufstellort (z.B. auf Schiffen) betrieben werden.
In den Luftreiniger dürfen keine Gegenstände eingeführt werden. Die Luftansaugöffnungen und der Luftausstritt müssen immer frei bleiben und dürfen nicht durch Gegenstände abgedeckt werden.
Der Luftreiniger darf nicht zur Ablage von Gegenständen verwendet werden. Aufgrund von Kippgefahr dürfen keine Leitern oder andere Gegenstände an den Luftreiniger gelehtn werden.

Um einen Filter- oder Gerätebrand zu vermeiden,)dürfen keine Gefahrenquellen wie aggressive Gase, entzündbare Medien und/oder Zündquellen (z. B. glühende Partikel, Funken, Glimmnester etc.) ein-gesaugt werden.
Betreiben Sie den Luftreiniger nicht in feuchten, explosionsgefahrdeten Bereichen und/oder Bereichen mit aggressiven Atmosphären.
Nehmen Sie keine Veränderungen am Luftreiniger vor, die nicht ausdrücklich von Miele zugelassen sind.
Bei nicht zeit- und fachgerechter Wartung sind Leistungsverluste und Funktionstörungen nicht auszuschreiben.
Zur Reinigung des Luftreinigers)durfen kein Hochdruckreiniger und kein Wasserstrahl benutzt werden.
Verunreinigte Filter dürfen nicht gewaschen und anschließend wieder verwendet werden. Bei Reinigung mit Lösungsmittelhaltigen Flüssigkeiten besteht Brandgefahr. Verunreinigte Filter mussen immer durch neue Filter ersetzt werden.

Der Luftreiniger darf nicht ohne Vorfilter oder mit beschädigtem Vorfilter betrieben werden. Funktionstörungen können auftreten. Staub und Flusen können Luftwege und Heizelement verstopfen, was zu einem Brand führen kann. Nehmen Sie den Luftreiniger(soften außer Betrieb und tauschen Sie beschädigte Filter aus.

Technische Sicherheit

Kontrollieren Sie den Luftreiniger vor der Aufstellung auf sightbare Schäden. Ein beschädigter Luftreinigerarf nicht in Betrieb genommen werden.
Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).
Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch. Durch unsachgemäß Reparaturen konnen unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt.
Defekte Bauteile)durfen nur gegen Miele Original Ersatzteile ausge-tauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen.
Im Fehlerfall oder bei der Reinigung und Wartung muss der Luftreiniger von der Spannungsvorsorgung getrennt werden. Der Luftreiniger ist nur dann von der Spannungsvorsorgung getrennt, wenn

• der Netzstecker aus der Steckdose gezogen ist oder
• die Sicherungen der Hausinstallation ausgeschelt sind oder
• die Schraubsicherungen der Hausinstallation ganz herausgeschraubt sind.

Siehe auch Kapitel „Installation“, Abschnitt „Elektroanschluss".

Beachten Sie die Anweisungen im Kapitel „Installation“ sowie das Kapitel „Technische Daten“.
Um den Luftreiniger von der Spannungsvorsorgung zu trennen, muss die Zugänglichkeit des Netzsteckers immer gewährleistet sein.
- Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.
- Wenn der Luftreiniger beschädigt ist oder wenn bei Betrieb Gerüche wahrnehmbar sind, die auf verschmorte Komponenten schreiben lessen, muss der Luftreiniger(sofort außer Betrieb gesetzt werden.
Samtliche Filtrereinsätze müssen regelmäßig nach geltenden Vorschriften und Vorgaben überprüft/gewartet werden. Ohne Wartung entfallen Garantie- und Gewährleistungsansprüche. Die Wartungsintervalle können bei Miele erfragt werden.

▶ Zubehörteile)dürfen nur dann angebaut oder eingebaut werden, wenn sie ausdrücklich von Miele freiigegeben sind. Wenn andere Teile angebaut oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkttaughtung verloren.

Fest montierte Gerätekomponenten)dürfen nicht abmontiert werden. Anderenfalls droht mechanische und/oder elektrische Verletzungsgefahr aufgrund sich drehender und/oder unter Strom stehender Komponenten.

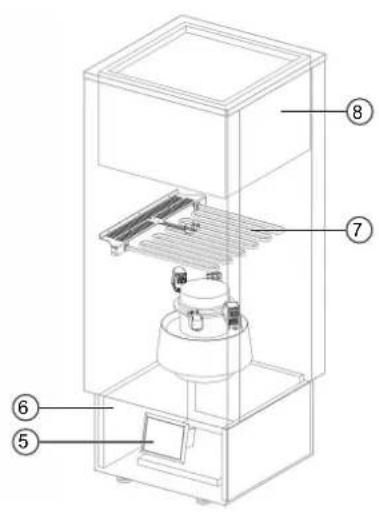

① Abschließbare Zugangsklappe

Schütztdie Luftreiniger-Steuerung vor unbefugtem Zugriff.

② Luftansaugolfungen

jeweils an der linken und rechten Sockelseite, an der Sockelrück-nde und an der Sockelunterseite

Deckel mit Luftausstrittsöffnungen
④ Schraubfübe (4 Stück)

zur optionalen Standsicherung werden 4 Schraubfübe mitgeliefert

⑤ Bedienblende mit Display

Betrieb mit zeitbasierter und manueller Regelung. Die Luftqualität wird über den CO2-Sensor ausgewertet.

Vorfilter (4 Stick)

zur Abscheidung von z. B. Sporen, Pollen, Fasern, Flusen

Heiz element zur Inaktivierung relevanter Erreger

mit Thermofühler zur Temperaturüberwachung

Hauptfilter (Feinstaubvorfilter ISO ePM2,5 60% (F7) und Hochleistungsfilter HEPA H14)

mit Abscheidegrad von ≥ 99,995% für Partikel einschließlich Viren (Corona u. a.)

Funktionsbeschreibung

1. Der Miele Luftreiniger saugt atmosphärische Luft im unteren Bereich über die Luftansaugöffnungen im Sockel (2) an.
2. Die Vorfilter (6) filtern grobe Stäube aus der angesaugten Luft.
3. Die Luft wird im Luftreiniger durch das Geblase weiter nach offen befindert und durch den Hauptfilter und den Aktivkohlefilter (8) gedruckt. Dabei werden Partikel bis zu 99,995 % aus der Luft gefiltert.
4. Die gereinigte Luft wird über die im Deckel befindlichen Luft-austrittsöffnungen (3) in den Raum abgegeben.

Über die Bedienblende (5), die sich hinter der abschlussbaren Zugangsklappe befindet, werden die verschiedene Betriebsarten gesteuert (z. B. Modus Manuell). Je nach Raumgroße kann das Gebläse geregelt werden. Auch der Betrieb nach vorgegebenen Zeiten ist möglich.

Nach jedem Betrieb wird die Unterseite des Hauptfilters (8) für 20 Minuten mit auf 70^ erhitzter Luft durchstrom.

Samtliche Komponenten sind in einem hochwertigen Metallgehause mit Schallisolierung und Wärmeisolierung verbaut. Der Luftreiniger kann durch die Rollen an der Unterseite leicht bewegt werden.

Erste Inbetriebnahme

Vor der ersten Inbetriebnahme muss geprüft werden, ob der Luftreiniger entsprechend der bestimmungsgemäßen Verwendung aufgestellt ist. Lassen Sie den Luftreiniger nach der Aufstellung zunachst auf die Raumtemperatur angegeben.

Überprüfen Sie den Luftreiniger, den Netzstecker und die Netzanschlussleitung auf Beschädigungen. Bei Beschädigungen darf der Luftreiniger nicht in Betrieb genommen werden. Prufen Sie vor Einstcken des Netzsteckers die entsprechende Absicherung der Netzsteckdose.

Luftreiniger bedieren

Die Bedienblende zur Steuerung des Luftreinigers befindet sich hinter der abschreibenbaren Zugangsklappe auf der Vorderseite des Sockels.

• Überprüfen Sie die Unversehrtheit der Netzanschlussleitung und des Netzsteckers.
• Stecken Sie den Netzstecker in die Steckdose.
• Offnen Sie die abschreibenbare Zugangsklappe am Sockel des Luftreinigers und warten Sie, bis die Steuerung den Selfsttest durchlaufen hat.

Nach dem Selftest erscheint das Menu Modus.

Modus

Vorherige Einst.überm.

Modus Manuell

Modus Manuell+Uhr

Im Menu Modus kann die Betriebsart mit den Tasten oder gewählt werden. Sie können die vorherige Einstellung übernehmen (im Auslieferungszustand ist die vorherige Einstellung Modus Manuell) oder eine andere Betriebsart wahren. Halten Sie zur Bestätigung der angewählten Betriebsart die beiden Tasten und für mindestens 3 Sekunden gedrückt.

Je nach gewähler Betriebsart werden Ihnen noch weitere währbare Optionen (z. B. Vorlauf, Uhrsteuerung, Raumgroße) zum jeweiligen Modus angezeigt. Sie können diese Optionen auswahlen oder schnell überspringen, indem Sie die beiden Tasten und kurz gleichzeitig drucken. Das Gerät wechselt dann in den Betriebszustand Betriebsbereit.

Wenn das Gerät betriebsbereit ist, kann es über die Taste eingeschaltet werden. Ist eine Betriebsart mit Uhr (Timer) ausgewählt, so schaltet sich das Gerät zur eingestillten Uhrzeit automatisch ein.

Wenn Sie innerhalb von 60 Sekunden keinen Menüpunkt auswahlen, wird automatisch die vorherige Einstellung übernommen und das Gerät wechselt in den Betriebszustand Betriebsbereit.

Nach thisem Schritt kann die Betriebsart nur im Menu Einstellungen geändert werden.

Im Menu Einstellungen sind gegebenenfalls noch weitere wählbare Optionen zu den Betriebsarten hinterlegt.

Tipp: Die vorherige Einstellung kann im Menu Modus schneller gewählt werden, indem nur die Taste gedrückt wird oder die beiden Tasten und kurz gleichzeitig gedrückt werden.

Bedienblende

Bedienblende hinter der abschiedbaren Zugangsklappe

① Taste
② Taste
③ Taste
④ GruneLED

Blinkt bei Start/Betriebsbereitschaft, leuchtet bei Betrieb.

⑤ Gelbe LED CO₂ | ③

Blinkt bei einer CO_2 -Warning, leuchtet bei aktiver Heizung.

⑥ RoteLED

Blinkt bei einer Störung.

Übersicht der Betriebsarten

Modus Manuell	Die Gebländesrehzahl kann während des Betriebs individuell über die Tasten ∧ oder ∨ in 5 %-Sritten zwischen 20-100 % verändert werden. Optional kann vor dem normalen Betrieb ein Vorlaufbetrieb eingeschaltet werden.
Modus Manuell +Uhr	Wie Modus Manuell, jedoch mit zusätzlicher Uhr-Funktion (Timer), mit der für den Tag eine Einschaltzeit und Ausschaltzeit festgelegt werden kann.
Modus CO2	Die Gebländesrehzahl wird automatisch zur eingestallenten Raumgroße geregelt. Der Lüftungsbedarf wird über eine LED und Displaymeldung angezeigt. Optional kann vor dem normalen Betrieb ein Vorlaufbetrieb eingeschaltet werden und eine Umwälzfunktion aktiviert werden.
Modus CO2+Uhr	Wie Modus CO2, jedoch mit zusätzlicher Uhr-Funktion (Timer), mit der für jeder Tag eine Einschaltzeit und Ausschaltzeit festgelegt werden kann.

Übersicht der Betriebszustände

Folgende Betriebszustände werden im Display angezeigt:

Betriebsbereit	Die Netzspannungsversorgung wurde hergestellt und das Gerät ist betriebsbereit.
Vorlauf	Das Geblüse lauft mit eingestellter Vorlaufdrehzahl und Vorlaufzeit zur Luftreinigung, bevör der Luftreiniger in den normalen Betrieb wechselt.
Betrieb Manuell	Das Gerät befindet sich im normalen Betrieb.
Betrieb Manuell +Uhr
Betrieb CO2
Betrieb CO2+Uhr
ThermoControl aktiv	Nach jedem Betrieb werden immer automatisch relevante Erreger durch Miele ThermoControl inaktiviert.
Gebläsenachlauf	Filter wird durch Nachlaufen des Gebläses nach Miele ThermoControl abgekühlt.
Intensivumwälzung aktiv	Das Geblüse lauft kurzzeitig mit erhöhter Drehzahl, um die Luft im Raum schnell umzuwälzen.

Tastenfunktionen

Bitte beachten Sie bei der Bedienung folgende Tastenfunktionen mit betriebszustand-abhängiger Logikfung:

Taste Tastvorgang Tastes-		funktion	Logikfunktion
Drücken,loslassen	Einschalten,Weiter-schalten oder Aus-schalten	Zwischen Betriebszuständen wechseln (siehe Kapitel „Betriebszustand wechseln“)
	Abbrechen	Im Menu Intensivumwätzung: Abbruch der Intensivum-wätzung
Ä und V(gleichzeitig)	kurz gestrück (<1 sec)	Verlasseneine Menüebene zurück gehen
			Verlassendes Menü Anzeige Betriebswerte
			Bei Codeeingabe: Verlassen der Codeeingabe-Ebene
			Bei Werteingabe: Verlassen der Werteingabe ohne Spei-chem
			Vorübergehendes Ausblenden von Warnmeldungen
	lang gestrück (>3 sec)	Bestätigten	Einstieg ins Menu Einstellungen
			Ein Menü element wahlen
			Tastensperre aufheiten
			Bei Werteingabe: Aktuelle Werteingabe speichern
Ä kurz	gestrukt(<1 sec)	Nach obenDas vorherige Menü element wahren
			Bei Werteingabe: Markierte Position um einen Wert erhö-hen (+1)
	lang gestrück (>3 sec)	Nach links Bei Werteingabe: Eine Position nach links bewegen
Ü kurz	gestrukt(<1 sec)	Nach untenDas nachfolgende Menü element wahren
			Bei Werteingabe: Markierte Position um einen Wert verrin-gern (-1)
	lang gestrück (>3 sec)	Nach rechtsBei Werteingabe: Eine Position nach rechts bewegen

Betriebsart einstellen/Einstellungsmenu aufrufen

Sie können in allen Betriebszuständen die eingestellte Betriebsart ändern, indem Sie die beiden Tasten und für mindestens 3 Sekunden gleichzeitig gedrück halten. Anschließlich werden Sie aufgefordert, den folgenden Zugangscode einzugegeben:

Code Anwender

3377

Um eine Ziffer vom Zugangscode ändern zu konnen, muss sich der Cursor unter der zu ändernden Ziffer befinden. Die Cursorposition wird durch längeres Drucken der Pfeiltasten oder geändert.

• Um den Wert der Ziffer zu erhöhen (+1), drücken Sie kurz auf die Taste .
• Um den Wert der Ziffer zu verringern (-1), drücken Sie kurz auf die Taste V.
  Um den Cursor eine Position nach rechts zu verschiben, drücken Sie die Taste ∨ für 3 Sekunden.
  Um den Cursor eine Position nach links zu verschiben, drücken Sie die Taste für 3 Sekunden.
• Wenn die Codeziffern alle korrekt eingestellt sind, bestätigen Sie die Eingabe, indem Sie die beiden Tasten und für mindestens 3 Sekunden gleichzeitig drücken.

Sie befoindensichnunimMenuEinstellungen.

Wahlen Sie nun die gewünschte Betriebsart aus, indem Sie die beiden Tasten und für mindestens 3 Sekunden gleichzeitig gedruckt halten.
- Je nach gewähler Betriebsart werden Ohnen noch weitere währbare Optionen (z. B. Vorlauf, Uhrsteuerung, Raumgroße) angezeigt. Sie können diese Optionen auswahlen oder schnell überspringen, indem Sie die beiden Tasten und kurz gleichzeitig drucken.

Das Gerät wechselt zum vorherigen Betriebszustand zurück mit neu der ausgewählten Betriebsart. Wenn innerhalb von 60 Sekunden keine Aktivitäten im Menu Einstellungen vorgenommen werden, wird das Menu automatisch wieder verlassen.

Betriebszustandändern

Wenn Sie den Betriebszustandändern möchten, konnen Sie jederzeit zwischen den Betriebszuständen Betriebsbereit, Vorlauf (wenn über Option ausgewählt), Betrieb Manuell/Betrieb CO2, ThermoControl aktiv und Gebläsenachlauf wechseln.

• Drücken Sie die Taste so oft, bis Sie den gewünschten Betriebszustand erreicht haben.

Tipp: Wenn Sie den Filter manuell über Miele ThermoControl reinigen möchten, drücken Sie die Taste so oft, bis Sie den Betriebszustand ThermoControl aktivieren. Relevante Erreger werden dann durch Miele ThermoControl im Filter inaktiviert. Nach Miele ThermoControl wird der Filter automatisch über einen Gebläsenachlauf sicher abgekühlt und wechselt danach darüber in den Betriebszustand Betriebsbereit.

Betriebswerte an-zeigen

Die Betriebswerte des Luftreinigers können über das Menu Anzeige Betriebswerte angezeigt werden.

• Halten Sie die Taste ∨ länger als 3 Sekunden gedrückt.

Anzeige Betriebswerte
Betriebsstunden	1245h
Zeit bis Filterw.	523h
Miele V01.1	PAC1080
Mo09.11 22:8000

Das Menu Anzeige Betriebswerte wird nun angezeigt.

Anzeige Betriebswerte
Sattigung Filter	25%
Temp.Raum:	22°C
Temp.ThemoControl	34°C
Mo09.11.428000

Um durch die Seiten des Menus Anzeige Betriebswerte zu blättern, drücken Sie kurz die Taste oder .
Um die Anzeige der Betriebswerte wieder zu verlassen, drücken Sie die beiden Tasten und kurz gleichzeitig (<1 sec) oder warten Sie 10 Sekunden.

Tastensperre deaktivieren

Wenn die Displaybeleuchtung ausgeschelt ist, ist die Tastensperre aktiviert. Sie können die Tastensperre deaktivieren, indem Sie die Tasten und für mindestens 3 Sekunden gedrückt halten.

Werden 60 Sekunden nach Deaktivierung der Tastensperre keine Tassen gedrückt, so wird die Tastensperre automatisch wieder aktiviert.

Einstellungen

EinstellungsmENU Modus Manuell

Wenn Einstellungen für den Vorlauf vorgenommen werden, werden diese Einstellungen automatisch bei den anderen Betriebsarten mit übernommen.

Tipp: Wenn keine Änderungen an den Vorlauf gewünscht sind, kann das Einstellungsmenu wieder schnell durch kurzes gleichzeitiges Drucken der beiden Tasten und verlassen werden.

EinstellungsmENU Modus Manuell ^+ Uhr

Bei eingeschaltetem Vorlaufbetrieb startet der Luftreiniger den Vorlaufbetrieb bereits vor der eigentlichen Einsatzzeit: Wenn die Einsatzzeit z. B. für 06:00 Uhr mit 5 Minuten Vorlaufzeit eingestellt ist, startet der Luftreiniger den Vorlaufbetrieb um 05:55 Uhr.

Nach der Ausschaltzeit wird das Miele ThermoControl mit einer Laufzeit von 20 Minuten gestartet. Anschließend erfolgt ein 10-minütiger Gebläsenachlauf.

Wenn Einstellungen vorgenommen werden, werden diese Einstellungen automatisch bei den anderen Betriebsarten mit übernommen.

• Wenn keine Änderungen gewünscht sind, kann das Einstellungsmenü wieder schnell durch kurzes gleichzeitiges Drücken der beiden Tasten und verlassen werden.

• Wenn Sie nicht für jeder Tag eine eigene Einsatzzeit und Ausschaltzeit wahren möchten, so können Sie über Mo-Fr/Sa+Sochnell die Zeiten für dieGPCe einstellen. Wird die Einschaltzeit und Ausschaltzeit auf 00:00 gestellt, so schaltet sich das Gerät an dem gewährten Tag nicht ein.

EinstellungsmENU Modus CO2

Im Untermenü Sensibilität wird festgelegt, mit welcher Empfindlichkeit die Steuerung auf geöffnete Fenster reagiert und die Intensivumwälzung aktiviert wird.

Bei der Auswahl Hoch wird die Intensivumwätzung Schneller aktiviert. Bei der Auswahl Niedrig dauert es länger, bis die Intensivumwätzung bei geöffnetem Fenster aktiviert wird.

Wenn Einstellungen vorgenommen werden, werden diese Einstellungen automatisch bei den anderen Betriebsarten mit übernommen.

Tipp: Wenn keine Änderungen am Vorlauf gewündt sind, kann das Einstellungsmenü wieder schnell durch kurzes, gleichzeitiges Drucken der beiden Tasten und verlassen werden.

EinstellungsmENU Modus CO2+Uhr

Bei eingeschaltetem Vorlaufbetrieb startet der Luftreiniger den Vorlaufbetrieb bereits vor der eigentlichen Einsatzzeit: Wenn die Einsatzzeit z. B. für 06:00 Uhr mit 5 Minuten Vorlaufzeit eingestellt ist, startet der Luftreiniger den Vorlaufbetrieb um 05:55 Uhr.

Nach der Ausschaltzeit wird das Miele ThermoControl mit einer Laufzeit von 20 Minuten gestartet. Anschließlich erfolgt ein 10-minütiger Gebläsenachlauf.

Im Untermenü Sensibilität wird festgelegt, mit welcher Empfindlichkeit die Steuerung auf geöffnete Fenster reagiert und die Intensivumwaltung aktiviert wird.

Bei der Auswahr Hoch wird die Intensivumwätzung Schneller aktiviert. Bei der Auswahr Niedrig dauert es länger, bis die Intensivumwätzung bei geöffnetem Fenster aktiviert wird.

Wenn Einstellungen vorgenommen werden, werden diese Einstellungen automatisch bei den anderen Betriebsarten mit übernommen.

Tipp: Wenn keine Änderungen an den Vorlauf gewünscht sind, kann das Einstellungsmenü wieder schnell durch kurzes gleichzeitiges Drücken der beiden Tasten und verlassen werden.

EinstellungsmENU „Sprache/Uhrzeit/ Datum/Service"

• Nur für den Kundendienst

EinstellungsmENU Filterwechsel/Werkseinstellungen/Displaykontrast

Transport und Aufstellung

Nur vom Betreiber unterwiesene Personen dürfen den Luftreiniger transportieren und aufstellen.

Kippgefahr durch ungesicherten Transport.

Bei ungesichertem Transport mit falschen Transportmitteln oder Hebemitteln besteht die Gefahr, dass der Luftreiniger umkippt. Der Transport des Luftreinigersarf nur von eingewiesenem Personal durchgefuhrt werden.

Der Luftreinigerarf nur aufrecht auf sicherem und festem Untergrund aufgestellt werden. Der Luftreiniger kann über die an der Geräteunter-. seite angebrachten Rollen im Raum bewegt werden. Achten Sie beim Bewegen des Luftreinigers daraufuf, dass der Untergrund eben ist und der Luftreiniger gegen Umkippen gesichert ist. Um Schaden und Un-. falle zu vermeiden, muss vor jedem Standortwechsel des Luftreini- gers grundsätzlich zuerst der Netzstecker aus der Steckdose gezogen werden.

Stolpergefahr durch Bewegen des Geräts mit angeschlossener Netzanschlussleitung.

Beim Bewegen des Luftreinigers mit angeschlossener Netzanschlussleitung besteht die Gefahr, dass jeder über die gespannte Netzanschlussleitung stolpert und sich verletzt. Dabei kann auch die Netzanschlussleitung beschädigt werden.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Luftreiniger bewegen.

Kippgefahr durch unvorsichtiges Bewegen.

Der Luftreiniger kann auf unebenen Boden oder durch auf dem Boden liegende Gegenstände zum Kippen gebracht werden.

Achten Sie beim Bewegen des Luftreinigers daraufuf, dass der Untergrund eben ist und der Luftreiniger gegen Umkippen gesichert ist.

Bewegen Sie den Luftreiniger immer nur nach vorne, damit das Gerät nicht in ihre Richtung kippen kann.

Achten Sie darauf, dass die Netzanschlussleitung nicht überrollt wird.

Schraubfübe montieren

Der Luftreiniger wird mit 4 Schraubführten gefelwert, die zur Standsicherung an der Unterseite des Sockels angeschraubt werden konnen. Für die Montage der Schraubführung werden mindestens 2 Personen bestehtigt.

Um die Schraubfübe an der Unterseite des Luftreinigers anzuschrauben, kippen Sie den Luftreiniger seitlich an oder legen Sie das Gerät vollständig hin. Achten Sie daraufuf, dass der Luftreiniger nicht auf die Netzanschlussleitung gelegt wird.

Quetschgefahr durch Umkippen des Luftreinigers.

Beim Kippen oder Hinlegen des Luftreinigers besteht die Gefahr, dass Körperteile versehentlich gequetscht und/oder eingeklemmt werden.

Führer Sie die Montage der Schraubfüße mit mindestens 2 Personen durch.

Kippen Sie das Gerät nur mit außerster Vorsicht.

Drehen Sie die 4 Schraubfübe im Uhrzeigersinn in die vorgesehenen Löscher an der Unterseite des Luftreinigers.

Klemmgefahr durch unvorsichtiges Anschrauben.

Beim Anschrauben der Schraubfübe besteht die Gefahr, dass Finger versehentlich eingeklemmt werden.

Achten Sie beim Anschrauben der Schraubfübe darauf, dass Sie ihre Finger nicht einklemmen.

Drehen Sie die Schraubfübe so welt hereaus, dass der Luftreiniger nach der Aufstellung nur noch auf den Schraubfüben steht (Rollen ohne Bodenberührung).
- Richten Sie den Luftreiniger durch Verstellen der Schraubfüße wagerecht aus. Nehmen Sie für die korrekte Ausrichtung eine Wasserwaage zur Hilfe.

Ziehen Sie die Muttern auf den Schraubfüben nach dem Ausrichten mit einem 17er-Maulschlüssel zum Bodenblech fest. Prufen Sie nach der Aufstellung die Standsicherheit.

Kippgefahr beim Verschieben des Luftreinigers mit montierten Schraubfußen.

Der Luftreiniger kann mit eingeschraubten Schraubführungen nicht mehr über die Rollen bewegt werden. Weil Kippgefahr besteht, davon der Luftreiniger nicht mit eingeschraubten Schraubführungen bewegt werden.

Drehen Sie die Schraubfübe Heraus, bevor Sie den Luftreiniger an einen anderen Standort schieben.

Wandhalterung (optional)

Um den Luftreiniger bei Bedarf zusammen gegen ein Umkippen zu sichern, können Sie den Luftreiniger mit der mitgelieferten Wandhalterung an einer Wand befestigen.

Montage der Wandhalterung (optional)

Elektroanschluss

Der Luftreiniger ist serialmäßig „steckerfertig" für den Anschluss an eine Schutzkontakt-Steckdose ausgerüstet.

Stellen Sie den Luftreiniger so auf, dass die Steckdose frei zugänglich ist. Wenn die Steckdose nicht frei zugänglich ist, dann stellen Sie sicher, dass installationsseitig eine Trennvorrichtung für jeder Pol vorhanden ist.

Brandgefahr durch Überhitzung.

Der Betrieb des Luftreinigers an Mehrfachsteckdosen und Verlängerungskabeln kann zu einer Überlastung der Kabel führen.

Verwenden Sie aus Sicherheitsgründen keine Mehrfachsteckdosen und Verlängerungskabel.

Die Elektroanlage muss nach VDE 0100 ausgeführst sein.

Aus Sicherheitsgründen empfehlen wir die Verwendung eines Fehlerstrom-Schutzschalters (RCD) des Typs in der zugeordneten Hausinstallation für den elektrischen Anschluss des Luftreinigers.

Eine beschädigte Netzanschlussleitung darf nur durch eine spezielle Netzanschlussleitung vom gleichen Typ ersetzt werden (erhältlich beim Miele Kundendienst). Aus Sicherheitsgründen darf der Austausch nur von einer qualifizierten Fachkraft oder vom Miele Kundendienst vorgenommen werden.

Über die Nennaufnahme und die entsprechende Absicherung gibt diese Gebrauchsanweisung oder das Typenschild Auskunft. Vergleichen Sie diese Angaben mit den Daten des Elektroanschlusses vor Ort.

Fragen Sie im Zweifelsfall eine Elektrofachkraft.

Der Luftreinigerarf nicht an Inselwechselrichtern angeschlüssen werden, die bei einer autarken Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden. Beim Einschalten des Luftreinigers kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommt. Die Elektronik kann beschädigt werden.

Sondervorschrift für Österreich:

Bei Anwendung der Schutzmaßnahme „Fehlerstromschutzschaltung“ darf nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter verwendet werden.

Filtersattigungsprüfung

Die Luftwechselrate basiert auf der Raumgroße (Luftvolumen im Raum) und wie früig deses Luftvolumen pro Zeiteinheit gefiltert wird.

Die Luftwechselrate ist in der Werkseinstellung und nach Filtertausch auf 6-fachen Luftwechsel eingestellt (bei richtiger Raumgroße, die im Maximum nicht über der große-equivalent zur Nennleistung liegen darauf). Durch die konstante Filterung der Raumluft über den Filter reduziert sich mit der Zeit die Luftwechselrate. Der Abscheidegrad des Filters wird bzw. nicht reduziert. Eine reduzierte Luftwechselrate wird im Luftreiniger über eine Differenzdruckmessung festgestellt. Sinkt die Luftwechselrate unter einen 4-fachen Luftwechsel, wird dies durch das Aufleuchten der roten LED und einer Warnmeldung signalisiert.

Miele empfeht den Sattigungsgrad des Filters regelmäßig zu überprüfen, indem die Gebläseinstellung im Modus Manuell für mindestens 20 Sekunden auf 100% eingestellt wird.

Wenn bei einer Geblaseeingstellung von 100% die rote LED aufleuchtet und im Display die Fehlermeldung F4029 Warnung angezeigt wird, ist der Filter gesattigt.

Um den 6-fachen Luftwechsel auch bei einem gesättigtem Filter beizubehalten, muss die Geblaseeinstellung zusammen erhöht werden. Aus der nachfolgenden Tabelle konnen Sie entnehmen, wieweit die Geblaseeinstellung bei einem gesättigten Filter erhöht werden muss. Der Luftreiniger muss dazu in der Betriebsart Modus Manuell betrieben werden. Der Zeitraum, nach dem eine Sättingung des Filters zu erwarten ist, beträgt ca. 1-2 Jahre (abhängig von den Standortbedingungen, dem individuellen Partikeleintrag sowie der regelmäßigen Reinigung der Vorfilter). Miele empfeht dashalb eine regelmäßige Wartung durch den Miele Kundendienst.

Gebäseinstellungen für PAC 1045

Raumgroße Volumenstrom für 6-fachen Luftwechsel*	Gebäseinstellung für 6-fachen Luftwechsel (Filter neu)	Gebläseinstellung (%) für 6-fachen Luftwechsel (Filter gesättigt - rote LED leuchtet bei 100 %)
10 m2 156 m3/h 30 % 40 %
15 m2 234 m3/h 40 % 55 %
20 m2 312 m3/h 50 % 70 %
25 m2 390 m3/h 60 % 85 %
30 m2 468 m3/h 70 % 95 %
35 m2 546 m3/h 80 % 100 %
40 m2 624 m3/h 85 % 100 %
45 m2 700 m3/h 95 % 100 %

• Die angegebenen Volumenströme basieren auf einer durchschnittlichen Raumhöhe von 2,6 m.

Geblaseinstellungen fur PAC 1080

Raumgroße	Volumenstrom für6-fachen Luftwechsel*	Gebäseinstellung für6-fachen Luftwechsel(Filter neu)	Gebäseinstellung (%)für 6-fachen Luftwechsel(Filter gesättigt - roteLED leuchtet bei 100 %)
25 m2413	m3/h 45 % 60 %
30 m2495	m3/h 50 % 65 %
35 m2578	m3/h 55 % 75 %
40 m2660	m3/h 60 % 80 %
45 m2743	m3/h 65 % 85 %
50 m2825	m3/h 70 % 95 %
55 m2908	m3/h 75 % 100 %
60 m2990	m3/h 80 % 100 %
65 m21.078	m3/h 85 % 100 %
70 m21.155	m3/h 90 % 100 %
75 m21.238	m3/h 95 % 100 %
80 m21.300	m3/h 100 % 100 %

• Die angegebenen Volumenströme basieren auf einer durchschnittlichen Raumhöhe von 2,75 m.

Gebäseinstellungen für PAC 1200

Raumgroße	Volumenstrom für6-fachen Luftwechsel*	Gebäseinstellung für6-fachen Luftwechsel(Filter neu)	Gebäseinstellung (%)für 6-fachen Luftwechsel(Filter gesättigt - roteLED leuchtet bei 100 %)
60 m2900	m3/h 30 % 45 %
70 m21.050	m3/h 35 % 55 %
80 m21.200	m3/h 40 % 60 %
90 m21.350	m3/h 45 % 70 %
100 m21.500	m3/h 50 % 75 %
110 m21.650	m3/h 55 % 85 %
120 m21.800	m3/h 60 % 90 %
130 m21.950	m3/h 65 % 100 %
140 m22.100	m3/h 70 % 100 %
150 m22.250	m3/h 75 % 100 %
160 m22.400	m3/h 80 % 100 %
170 m22.550	m3/h 85 % 100 %
180 m22.700	m3/h 90 % 100 %
190 m22.850	m3/h 95 % 100 %
200 m23.000	m3/h 100 % 100 %

• Die angegebenen Volumenströme basieren auf einer durchschnittlichen Raumhöhe von 2,5 m.

Flusen und Staub vom Vorfilter entfernen

Die Vorfilter im Sockel des Luftreinigers verhindern, dass Staub und Flusen während des Gerätebetriebs in den Luftfilter eindringen. Um einen optimalen Betrieb des Luftfilters zu gewährleisten, müssen die sich vor dem Vorfilter ansmelnden Verunreinigungen wochentlich oder nach Bedarf halten werden.

• Ziehen Sie den Netzstecker aus der Steckdose und stellen Sie sicher, dass der Luftreiniger spannungsfrei ist.
  Saugen Sie die Vorfilter durch die Luftansaugöffnungen von außen mit einem Staubsauger ab.

Gehäuse reinigen

• Ziehen Sie den Netzstecker aus der Steckdose und stellen Sie sicher, dass der Luftreiniger spannungsfrei ist.
• Wenn das Gerät vor dem Ziehen des Netzsteckers in Betrieb gewesen ist, warten Sie ca. 10 Minuten, damit das Gerät vollständig abkühlt.

Das Gehäuse kann unmittelbar nach dem Betrieb noch warm sein.

■ Reinigen Sie das abgekühte Gehäuse des Luftreinigers mit einem feuchten, weichen Reinigungstuch. Achten Sie daraufuf, dass Sie keine elektrischen Bauteile berühren.
- Verwenden Sie keine Lösungsmittelbasierten Flüssigreiniger und/oder Sprays.

Filterwechsel

Brandgefahr bei Wiederverwendung von gewaschenen Filter. Verunreinigte Filter dürfen nicht mit Lösungsmittelhaltigen Flüssigkeiten gereinigt und anschließend wieder im Luftreiniger verwendet werden.

Tauschen Sie verunreinigte Filter immer gegen neue Filter aus.

Verwenden Sie für den Filterwechsel ausschließlich von Miele frei-gegebene Zubehörteile.

Wenn andere Teile verwendet werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produktthaftung verloren.

Achten Sie vor dem Austausch der Filter daraufuf, dass Sie geeignete personliche Schutzausrüstung (z. B. Maske, Handschuhe, Schutzbrille) tragen.

Verpacken Sie gebrauchte und mit Feinstaub sowie potentiell toxisch und/oder mit Krankheitserregern belastete Filter direkt nach der Entnahme aus dem Gerät in einen verschreibenbaren Beutel.

Vorfilter austauschen

Die hinter den Luftansaugöffnungen montierten Vorfilter müssen ca. alle 6-12 Monate ausgetauscht werden. Ein Austausch ist erforderlich, wenn die Vorfilter verunreinigt sind oder wenn eine zu geringe Saugleistung festgestellt wird. Die Vorfilter konnen über die Serviceklappe im unteren Bereich des Luftreinigers ausgetauscht werden.

• Ziehen Sie den Netzstecker aus der Steckdose und stellen Sie sicher, dass der Luftreiniger spannungsfrei ist.
• Wenn das Gerät vor dem Ziehen des Netzsteckers in Betrieb gewesen ist, warten Sie ca. 10 Minuten, damit das Gerät vollständig abkühlt.

Das Gehäuse kann unmittelbar nach Betrieb noch warm sein.

• Losen Sie die Schrauben an der Serviceklappe auf der Rückseite des Luftreinigers. Entfernen Sie die Serviceklappe und den dahinterliegenden Vorfilter.

①Vorfilter (links) mit Halteblech

③ Vorfilter (unter) mit Haltblech

② Eingreifschutz

④ Vorfilter (rechts) mit Halteblech

• Losen Sie die Schraube in der Mitte (1.) und klappen Sie den Eingreifschutz nach vorne (2.).
  Lösen Sie die Schrauben an den Halteblechen der Vorfilter.
  Entnehmen Sie die gebrauchten Vorfilter und verpacken Sie die Filter in einen verschreibenbaren Beutel.

① Serviceklappe
Vorfilter (links)
② Vorfilter (vorne)
Vorfilter (rechts)
③Vorfilter (unter)

• Setzen Sie die neuen Vorfilter ein. Die geflammte (farbige) Seite der Vorfilter muss damit nach außen zeigen (in Richtung der Luftansau-göffnungen).

Hauptfilter und Aktivkohlefilter austauschen

Schrauben Sie die Haltebleche der Vorfilter wieder an.
Ziehen Sie den Eingreifschutz nach unten und schrauben Sie ihn wieder an.
Schließen Sie die Serviceklappe und drehen Sie die Schrauben wieder fest.

Miele empfeht, den Hauptfilter und den Aktivkohlefilter vom Kundendienst austauschen zu halten.

① Deckel
② Nachfiltergaze
③ Aktivkohlefilter
Hauptfilter (Feinstaubvorfilter ISO ePM2,5 60% (F7) und Hochleistungsfilter HEPA H14)

Nachfiltermatte austauschen (PAC 1045/1080)

Vor dem Luftaustritt ist eine Nachfiltermatte befestigt. Die Nachfiltermatte muss nach Sichtprüfung und/oder bei Beschädigung ausgetauscht werden. Miele empfehl't die Nachfiltermatte vom Miele Kundendienst austauschen zu halten.

• Ziehen Sie den Netzstecker aus der Steckdose und achten Sie daraufauf, dass der Luftreiniger spannungsfrei ist.
• Wenn das Gerät vor dem Ziehen des Netzsteckers in Betrieb gewesen ist, warten Sie ca. 10 Minuten, damit das Gerät vollständig abkühlt.

Verbrennungsgefahr durch heiBe Oberflächen.

Der Luftreiniger ist unmittelbar nach dem Betrieb noch frei.
Lassen Sie das Gerät vollständig abkühlen.

• Losen Sie die 4 Schrauben an der Geräteoberseite und nehmen Sie den Gehäusedeckel ab.
  Entnehmen Sie die Nachfiltermatte unter dem Gehäusedeckel und tauschen Sie die Nachfiltermatte gegen eine neue aus.
• Legen Sie den Gehäusedeckel wieder auf das Gerät und schrauben Sie den Gehäusedeckel fest.

de - Reinigung und Pflege

Aktivkohlefilter austauschen (PAC 1045/1080)

Oberhalb des Hauptfilters ist ein Aktivkohlefilter eingelegt. Der Aktivkohlefilter muss ca. alle 6-12 Monate ausgetauscht werden. Miele empfeihlt den Aktivkohlefilter vom Miele Kundendienst austauschen zu{lassen.

• Ziehen Sie den Netzstecker aus der Steckdose und achten Sie daraufauf, dass der Luftreiniger spannungsfrei ist (Display ist aus).
• Wenn das Gerät vor dem Ziehen des Netzsteckers in Betrieb gewesen ist, warten Sie ca. 10 Minuten, damit das Gerät vollständig abkühlt.

Verbrennungsgefahr durch heiBe Oberflächen. Der Luftreiniger ist unmittelbar nach dem Betrieb noch frei. Lassen Sie das Gerat vollständig abkühlen.

• Losen Sie die 4 Schrauben an der Geräteoberseite und nehmen Sie den Gehäusedeckel ab.
  Entnehmen Sie die Nachfiltermatte.
  Entnehmen Sie den Aktivkohlefilter oberhalb des Hauptfilters und tauschen Sie den Aktivkohlefilter gegen einen neuen aus.
• Legen Sie die Nachfiltermatte ein.
• Legen Sie den Gehäusedeckel wieder auf das Gerät und schrauben Sie den Gehäusedeckel fest.

Hauptfilter austauschen

Der Hauptfilter (Feinstaubvorfilter ISO ePM2,5 60% (F7) und Hochleistungsfilter HEPA H14) muss für den optimalen Betrieb des Luftreinigers ca. alle 2 Jahre ausgetauscht werden. Um die Dichtigkeit des Luftreinigers nach dem Filtertausch zu gewährleisten, empfehl't Miele den Hauptfilter vom Miele Kundendienst austauschen zu halten.

Der Hauptfilter wird über einen Differenzdruckschalter überwacht. Wenn eine definierte Sattigung erreicht ist, muss der Hauptfilter ausgetauscht werden. Der Sattigungsgrad wird am Display angezeigt.itte beachten Sie, dass der angezeigte Sattigungsgrad nur bei einerGeblasedrehzahl von 100% gültig ist.

• Ziehen Sie den Netzstecker aus der Steckdose und achten Sie daraufauf, dass der Luftreiniger spannungsfrei ist (Display ist aus).
• Wenn das Gerät vor dem Ziehen des Netzsteckers in Betrieb gewesen ist, warten Sie ca. 10 Minuten, damit das Gerät vollständig abkühlt.

Verbrennungsgefahr durch heiBe Oberflächen. Der Luftreiniger ist unmittelbar nach dem Betrieb noch heiB. Lassen Sie den Luftreiniger vollständig abkühlen.

Lösen Sie die 4 Schrauben an der Geräte Oberseite und entnahmen Sie den Gehäusedeckel.

Filterlaufzeit zurücksetzen

Entnehmen Sie den Aktivkohlefilter und die Nachfiltermatte.
Entnehmen Sie den Hauptfilter, indem Sie den Hauptfilter senkrecht nach oben an den Laschen Herausziehen.
- Verpacken Sie den gebrauchten Hauptfilter in einen verschliebaren Beutel und entsorgen Sie den Filter nach den örtlichen Vorschriften.
- Setzen Sie einen neuen Hauptfilter mit der Dichtung nach unter in das Gerät ein. Der Filter muss nach dem Einbau komplett auf der Filterhalteplatte aufliegen.
- Platzieren Sie den Aktivkohlefilter und die Nachfiltermatte wieder auf die ursprüngliche Position.
- Legen Sie den Gehäusedeckel wieder oben auf das Gerät und schrauben Sie den Gehäusedeckel fest.

Achten Sie vor dem Einsatz des Luftreinigers daraufuf, dass der Deckel fest verschraubt ist.

Nach dem Hauptfilterwechsel muss die Filterlaufzeit im Einstellungenmenü manuell zurückgesetzt werden.

Wahlen Sie im Menu Einstellungen die Option Filterwechsel.
Wahlen Sie im Untermenü Filterwechsel die Option Filterzeit zürücksetzen.
Wahlen Sie die Option Ja und bestätigen Sie, indem Sie die Tassen und für mindestens 3 Sekunden gleichzeitig gedrückt halten.

Die Laufzeit vom Hauptfilter wird auf den voreingestellen Wert zurückgesetzt.

Hilfe bei Störungen

Sie können die meisten Störungen selbst beheben. Die nachfolgende Übersicht soll Ohnen darauf helfen, die Ursachen einer Störung zu finden und zu beseitigen.itte beachten Sie jedoch:

Gefahr durch unsachgemäße Reparaturen.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften durchgeführt werden.

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst beheben konnen, benachrichtigen Sie ihren Miele Fachhändler oder den Miele Kundendienst.

Die Telefonnummer des Miele Kundendienstes finden Sie am Ende these Dokumentes.

Der Kundendienst besteht die Modellbezeichnung und die Fabrikationsnummer. Beide Angaben finden Sie auf dem Typenschild.

Störungshilfen

Problem Ursache und Behebung
Der Luftreiniger startet nicht oder ist ausgefallen.	Eine bauseitige Sicherung oder ein Schutzschalter hat aus-gelöst.Lassen Sie alle bauseitigen Sicherungen und Schutz-schalter von einer Elektrofachkraft prufen.
	Die Netzanschlussleitung ist beschädigt.Ziehen Sie sofort den Netzstecker aus der Steckdose.Lassen Sie die Netzanschlussleitung durch eine Elektro-fachkraft austauschen.
	Der Gebläsemotor ist überlastet/überhitzt. Der Motorschutz hat den Gebläsemotor abgeschaltet.Ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das Gerät für 10 Minuten abkühlen.Prüfen Sie den Zustand der Filter. Tauschen Sie ver-schmutzte Filter gegen neue Filter aus.Prüfen Sie, ob der Fehler erneut auftritt. Wenn der Fehler erneut auftritt, setzen Sie das Gebläse vom Miele Kun-dendienst oder von einer Elektrofachkraft überprüfen.
Die gewünschte Luftmen-ge wird nicht erreicht.	Die eingestellte Gebläsedrehzahl oder Raumgroße ist zu gering.Prufen Sie die Drehzahlinstellung oder die eingestellte Raumgroße.
	Die Ansaugöffnungen oder der Luftaustritt sind verdeckt.Entfernen Sie Ablagerungen/Gegenstände von den An-saugöffnungen oder dem Luftaustritt.Saugen Sie Staub/Flusen von den Ansaugöffnungen mit einem Staubsauger ab.
	Die Filter sind verschmutzt.Lassen Sie die Filter vom Miele Kundendienst austau-schen.
Der Luftreiniger macht un-typische Geräusache, vi-briert oder wird warm.	Ansaugöffnungen und/oder Luftaustritt sind verdeckt.Entfernen Sie Ablagerungen/Gegenstände von den An-saugöffnungen oder dem Luftaustritt.
	Das Gebläserad schleift oder hat Unwucht.Kontaktieren Sie den Miele Kundendienst.
Der Luftreiniger reagiert nicht auf Tastendruck und die Displaybeleuchting ist ausgeschaltet.	Die automatische Tastensperre ist aktiv. Hebeln Sie die Tastensperre auf, indem Sie die beiden Tasten ∧ und ∨ für mindestens 3 Sekunden gedrück halten.
Der Sättigungsdgrad des Hauptfilters wird nicht kor-rekt angezeigt.	Der angezeigte Sättigungsdgrad ist nur bei einer eingestell-ten Drehzahl von 100 % im Modus Manuell gültig. Prufen Sie den Sättigungsdgrad des Hauptfilters, indem Sie die Gebläsedrehzahl auf 100 % einstellen.
Nach einer Unterbrechung der Spanningsversorgung verliert der Luftreiniger eingestellte Daten (z. B.Uhrzeit, Timerwerte).	Die Knopfbatterie auf der Steuerung ist leer.Kontaktieren Sie den Miele Kundendienst.Sie konnen den Luftreiniger bis zum Batteriewechsel durch den Miele Kundendienst noch weiter betreiben.Stellen Sie die verlorenen Daten wieder korrekt über das Einstellungsmenü ein.
Die gelbe LED blinkt und im Display wird die Mel-dung F2066 Warnung ange-zeigt.	Der CO2-Grenzwert wurde erreicht oder übersritten.Diese Meldung kann durch gleichzeitiges, kurzes Drucken (<1 sec) der beiden Tasten ∧ und ∨ vorübergehend aus-gebrendet werden.Luften Sie den Raum, damit wieder frische Luft in den Raum gelangt und der CO2-Wert reduziert wird. Wenn die Meldung nach mehrfachem und gründlichem Läuften bestehen bleibt, kontaktieren Sie den Miele Kunden-dienst.
Die rote LED blinkt und im Display wird die Meldung F476 ThermoControl angezeigt.	Die Temperatur des Heizelements steigt nicht ordnungsge-mäß an.■ Trennen Sie den Luftreiniger von der Spanningsversor-gung. Lassen Sie das Gerät für 10 Minuten abkühlen und prüfen Sie, ob der Fehler erneut auftritt. Wenn der Fehler erneut auftritt,kontaktieren Sie den Miele Kundendienst
Die rote LED blinkt und im Display wird die Meldung F4029 Warnung angezeigt.	Filter sind stark verschmutzt oder die Luftansaugöffnungen werden abgedeckt.■ Trennen Sie den Luftreiniger von der Spanningsversor-gung. Prüfen Sie,ob die Luftansaugöffnungen frei sind,und saugen Sie die Luftansaugöffnungen mit einemStaubsauger ab.Nehmen Sie den Luftreiniger wieder in Betrieb.Wenn der Fehler erneut auftritt,kontaktieren Sie den Miele Kundendienst oder tauschen Sie die Vorrfilter und/oder den Hauptfilter aus.Um vorübergehend die ur-sprüngliche Luftleistung zu erreichen, kann die Luftleis-tung bis zum Filterwechsel manuell hochgeregt werden (z.B. indem die Raumgroße im Einstellungsmenü von 60 m2auf 80 m2geändert wird oder die Geblasedrehzahl manuell erhöht wird).
	These Meldung kann durch gleichzeitiges,kurzes Drücken (<1 sec) der beiden Tasten ∧ und ∨ vorübergehend ausge-blendet werden.
Die rote LED blinkt und im Display wird die Meldung F2081 Warnung angezeigt.	Der Hauptfilter ist erschöpf und muss ausgetauscht wer-den.■ Kontaktieren Sie den Miele Kundendienst oder tauschen Sie den Hauptfilter aus (siehe Kapitel „Reinigung und Pflege“, Abschnitt „Filterwechsel" ).Um bei einem er-schöpftem Hauptfilter vorübergehend die ursprüngliche Luftleistung zu erreichen, kann die Luftleistung bis zum Filterwechsel manuell hochgeregt werden (z.B. indem die Raumgroße im Einstellungsmenü von 60 m2auf 80 m2geändert wird oder die Geblasedrehzahl manuell erhöht wird).
	These Meldung kann durch gleichzeitiges,kurzes Druppen (<1 sec) der beiden Tasten ∧ und ∨ vorübergehend ausge-blendet werden.
Die rote LED blinkt und im Display wird die Meldung F1 Fehler angezeigt.	Der interne Thermofühler ist defekt.■ Kontaktieren Sie den Miele Kundendienst.
	These Meldung kann durch gleichzeitiges,kurzes Druppen (<1 sec) der beiden Tasten ∧ und ∨ vorübergehend ausge-blendet werden.

Geratotyp PAC 1045 PAC 1080 PAC 1200

Anschlussspannung 230 V 230 V 230 V
Elektrische Absicherung (bauseitig) 16 A ≥ 10 A 16 A ≥ 10 A 16 A ≥ 10 A
Motor 780 W 780 W 1.300 W
Heizung 1.300 W 1.300 W 1.800 W
Leistungsaufnahme (gesamt) 1.350 W 1.350 W 1.850 W
Luftfilterleistung	Regelbar bis ca. 740 m³/h	Regelbar bis ca. 1.300 m³/h	Regelbar bis ca. 3.000 m³/h
Abmessungen (Länge x Breite x Höhe)	500 x 500 x 1.270 mm	500 x 500 x 1.270 mm	670 x 670 x 1.420 mm
Nettogewicht	77 kg	77 kg	118 kg
Maximale Bodenbelastung	760 N	760 N	1.160 N
A-bewerteter Emissions-Schalldruck-pegel am Arbeitsplatz Lpa gemäßEN ISO 11204/11203	< 70 dB re 20 μPa	< 70 dB re 20 μPa	< 73,5 dB re 20 μPa

• Alle Werte sind ca.-Angaben und abhängig von Aufstellung und Beschaffenheit des Raumes.
  Maschinenrichtlinienkonform nach 2006/42/EG

Technische verilgheit 143

Technische gegevens 171

Technische veiligheid

⑤ Voorfilter (rechts)

③ Voorfilter (onder)
