Produkttyp	Einbau-Glaskeramikkochfeld
Marke	Hoover
Modell	PHC3B25CXHH64DCT
Stromversorgung	220-240 V, 50/60 Hz
Maximale Leistung	Bis zu 7,4 kW (je nach Konfiguration)
Anzahl der Kochzonen	4 Zonen (darunter Doppel- und Dreifachzonen)
Bedienelemente	Touchbedienung mit Kindersicherung
Sonderfunktionen	Brückenfunktion, Doppel-/Dreifachzone, Timer, Restwärmeanzeige
Sicherheit	Automatische Abschaltung, Überlauferkennung, Kindersicherung
Installation	Einbau in Arbeitsplatte (Dicke 25-45 mm), Dichtungsband mitgeliefert
Elektrischer Anschluss	Kabel H05V2V2-F, Querschnitt je nach Leistung (2,5 oder 4 mm²)
Oberflächenmaterial	Glaskeramik
Reinigung und Pflege	Spezifisches Reinigungsmittel und Schaber für Glaskeramik
Mitgeliefertes Zubehör	Dichtungsband, Befestigungsklammern, Netzkabel
Reparierbarkeit	Hoover Kundendienst (Ersatzteile verfügbar)

Häufig gestellte Fragen - PHC3B25CXHH64DCT HOOVER

Wie schalte ich eine Kochzone ein?

Berühren Sie die entsprechende Bedientaste für 400 ms. Ein Signalton ertönt und die Heizstufe wird angezeigt. Verwenden Sie die Tasten + und - zum Einstellen.

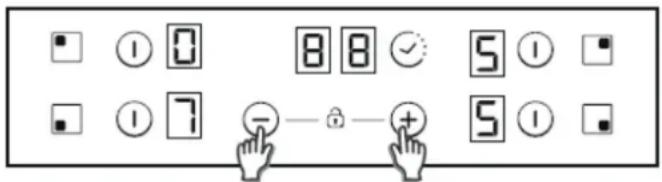

Wie deaktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten + und -. Das Display zeigt 'n' an und die Kindersicherung ist deaktiviert.

Was tun, wenn die Glaskeramik-Oberfläche zerkratzt ist?

Verwenden Sie ein spezifisches Reinigungsmittel für Glaskeramik und einen Schaber. Vermeiden Sie Kochgeschirr mit rauem Boden.

Wie reinige ich eingebrannte Flecken?

Tragen Sie spezifisches Reinigungsmittel auf, kratzen Sie vorsichtig mit einem Schaber im Winkel und wischen Sie dann mit einem weichen Tuch ab.

Was bedeutet die Anzeige 'F0'?

Softwarefehler der Touch-Bedienung. Ziehen Sie den Netzstecker und stecken Sie ihn wieder ein. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Kundendienst.

Welches Kochgeschirr wird empfohlen?

Verwenden Sie Töpfe mit flachem und glattem Boden, vorzugsweise aus Edelstahl oder dickem Aluminium. Vermeiden Sie blankes Kupfer.

Wie installiere ich das Kochfeld?

Schneiden Sie die Arbeitsplatte (Dicke 25-45 mm) aus, legen Sie das Dichtungsband ein, setzen Sie das Kochfeld ein und befestigen Sie es mit den Befestigungsklammern. Der elektrische Anschluss muss von einem Fachmann durchgeführt werden.

Wie lang ist die automatische Sicherheitsabschaltung?

Die maximale Dauer variiert je nach Heizstufe: von 10 Stunden auf Stufe 1 bis zu 2 Stunden auf der maximalen Stufe P.

Wie verwende ich die Brückenfunktion?

Stellen Sie sicher, dass die beiden betreffenden Kochstellen ausgeschaltet sind, und drücken Sie dann die Brückentaste. Beide Kochstellen schalten sich ein und teilen die gleiche Einstellung.

Kann ich eine Dunstabzugshaube über dem Kochfeld verwenden?

Ja, der Mindestabstand zwischen Kochfeld und Dunstabzugshaube muss mindestens 700 mm betragen. Beachten Sie die Anweisungen der Dunstabzugshaube.

BEDIENUNGSANLEITUNG PHC3B25CXHH64DCT HOOVER

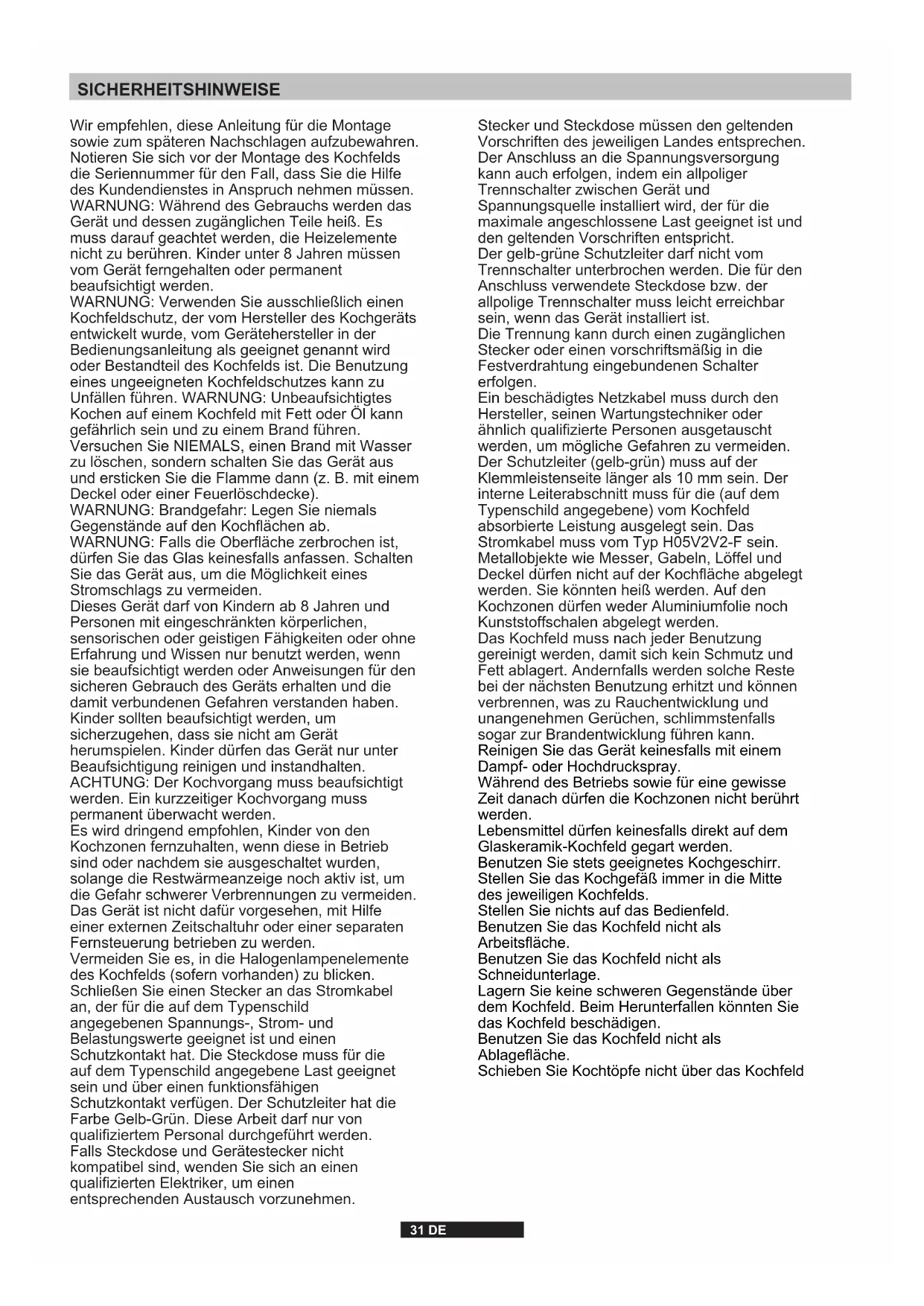

SICHERHEITSHINWEISE 31
1. Allgemeine Warnhinweise 32
2.Umweltschutz 32
3. Montage 32
4.Elektrischer Anschluss. 33
5. Tipps zum Kochgeschirr 35
6.Verwendung 35
7. Reinigung und Wartung 36
8.Problebehebung. 37
9. Nachbetreuung 37

SAFETY INSTRUCTIONS

Wir empfehlen, diese Anleitung für die Montage sowie zum späteren Nachschlagen aufzubewahren. Notieren Sie sich vor der Montage des Kochfelds die Seriennummer für den Fall, dass Sie die Hilfe des Kundendienstes in Anspruch nehmen müssen. WARNING: Wahrend des Gebrauchs werden das Gerät und dessen zugänglichen Teile frei. Es muss darauf geachtet werden, die Heizelemente nicht zu berühren. Kinder unter 8 Jahren müssen vom Gerät ferngehalten oder permanent beaufsichtigt werden.

WARNING: Verwenden Sie ausschließlich einen Kochfeldschutz, der vom Hersteller des Kochgerats entwickelt wurde, vom Gerätehersteller in der Bedienungsanleitung als geeignet genannt wird oder Bestandteil des Kochfelds ist. Die Benutzung eines ungeeigneten Kochfeldschutzes kann zu Unfallen führen. WARNING: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen.

Versuchen Sie NIEMALS, einen Brand mit Wasser zu loschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme dann (z. B. mit einem Deckel oder einer Feuerlöschdecke).

WARNING: Brandgefahr: Legen Sie niemals Gegenstände auf den Kochflächen ab.

WARNING: Falls die Oberfläche zerbrochen ist, * dürfen Sie das Glas keinesfalls anfassen. Schalten Sie das Gerät aus, um die Möglichkeit eines Stromschlags zu vermeiden.

Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen nur benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen für de sicheren Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstanden haben. Kinder sollenn beaufsichtigt werden, um sicherzugehen, dass sie nicht am Gerät herumspielien. Kinder dürfen das Gerät nur unter Beaufsichtigung reinigen und instandhalten.

ACHTUNG: Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss permanent überwacht werden.

Es wird dringend empfohlen, Kinder von den Kochzonen fernzuhalten, wenn diese in Betrieb sind oder nachdem sie ausgeschelt wurden, solange die Restwärmeanzeige noch aktiv ist, um die Gefahr schwerer Verbrennungen zu vermeiden. Das Gerät ist nicht dazu vorgesehen, mit Hilfe einer externen Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu werden.

Vermeiden Sie es, in die Halogenlampenelemente des Kochfelds (sofern vorhanden) zublicken.

Schlieben Sie einen Stecker an das Stromkabel an, der für die auf dem Typenschild

angegeben Spannungs-, Strom- und Belastungswerte geeignet ist und einen Schutzkontakt hat. Die Steckdose muss fur die auf dem Typenschild angegebene Last geeignet sein und über einen Funktionsfähigen

Schutzkontakt verfügen. Der Schutzleiter hat die Farbe Gelb-Grün. Diese Arbeitarf nur von qualifiziertem Personal durchgeführt werden.

Falls Steckdose und Gerästecker nicht kompatibel sind, wenden Sie sich an einen qualifizierten Elektriker, um einen entsprechenden Austausch vorzunehmen.

Stecker und Steckdose müssen den geltenden Vorschriften des jeweiligen Landes entsprechen.

Der Anschluss an die Spannungsvorsorgung kann auch erfolgen, indem ein allpoliger

Trennschalter zwischen Gerät und Spanningsquelle installiert wird, der für die maximale angeschlossene Last geeignet ist und den geltenden Vorschriften entspricht.

Der gelb-grüne Schutzleiterarf nicht vom Trennschalter unterbrochen werden. Die fur den Anschluss verwendete Steckdose bzw. der allpolige Trennschalter muss leicht erreichbar sein, wenn das Gerät installment ist.

Die Trennung kann durch einen zugänglichen Stecker oder einen vorschrifsmäßig in die Festverdrahtung eingebundenen Schalter erfolgen.

Ein beschädigtes Netzkabel muss durch den Hersteller, seinen Wartungstechniker oder ähnlich qualifizierte Personen ausgetauscht werden, um möglich die Gefahren zu vermeider

Der Schutzleiter (gelb-grün) muss auf der Klemmleistenseite länger als 10 mm sein. Der interne Leiterabschnitt muss für die (auf dem Typenschild angegebene) vom Kochfeld absorbierte Leistung ausgelegt sein. Das

Stromkabel muss vom Typ H05V2V2-F sein.

Metallobjekte wie Messer, Gabeln, Loffel und Deckel dürfen nicht auf der Kochfläche abgelegt werden. Sie konnten frei werden. Auf den Kochzonen dürfen weder Aluminiumfolie noch Kunststoffschalen abgelegt werden.

Das Kochfeld muss nach jeder Benutzung gereinigt werden, damit sich kein Schmutz und Fett ablagert. Andernfalls werden solche Reste bei der nachsten Benutzung erhitzt und können verbrennen, was zu Rauchentwicklung und unangenehmen Gerüchen, schlimmstenfalls)sagar zur Brandentwicklung führen kann.

Reinigen Sie das Gerät keinesfalls mit einem Dampf- oder Hochdruckspray.

Während des Betriebs sowie für eine gewisse Zeit danach dürfen die Kochzonen nicht berührt werden.

Lebensmittel dürfen keinesfalls direkt auf dem Glaskeramik-Kochfeld gegart werden.

Benutzen Sie stets geeignetes Kochgeschirr.
Stellen Sie das Kochgefäß immer in die Mitte des jeweiligen Kochfelds.

Stellen Sie nichts auf das Bedienfeld.

Benutzen Sie das Kochfeld nicht als Arbeitsfläche.

Benutzen Sie das Kochfeld nicht als Schneidunterlage.

Lagern Sie keine schweren Gegenstände über dem Kochfeld. Beim Herunterfallen können Sie das Kochfeld beschädigen.

Benutzen Sie das Kochfeld nicht als Ablagefläche.

Schieber Sie Kochtopfe nicht über das Kochfeld

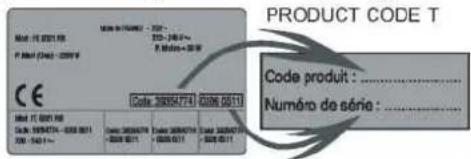

Typenschild (am Gehäuseunterteil des Kochfelds angebracht)

1. ALLGEMEINEWARNHINWEISE

Mit der Verwendung des Kennzeichens auf thisem Produkt bestätigen wir, dass samsliche relevanten Sicherheits-, Gesundheits- und Umweltvorschriften eingehalten werden, die fur这点 Produkt in Europa gesetzlich festgelegt sind.

2.UMWELTSCHUTZ

DieSES Gerat ist entsprechend der EU-Richtlinie 2012/19/EC fur Elektro- und Elektronik-Altgerate (WEEE) gekennzeichnet.

Elektro- und Elektronik-Altgeräte enthalten sowohl umweltschädliche Stoffe (die negativen Folgen für die Umwelt verursachen) als auch wiederverwendbare Grundstoffe. Es ist wichtig, Elektro- und Elektronik-Altgeräte spezifischen Behandlungen zu unterziehen, um alle Schadstoffe zu entfern und ordnungsgemäß zu entsorgen sowie alle Materialien zu recyclen.

Jeder kann dazu beitragen, dass Altelektrogeräte nicht zu einem Umweltproblem werden. Daher sollen denbedingt eine Grundregeln beachtet werden:
- Elektro- und Elektronik-Altgeräte)dürfen nicht als Hausmüll entsorgt werden.
- Elektro- und Elektronik-Altgeräte müssen den entsprechenden Sammelstellen der Gemeinde oder davon registrierten Unternehmen übergeben. In vielen Ländern kann es für große Elektro- und Elektronik-Altgeräte spezielle Sammelstellen geben.
- In vielen Ländern können beim Kauf eines neuen Geräts Allgeräte an Handlörder, die einen kostenlosten 1-zu-1-Umtausch vornehmen müssen, zurückgegeben werden, solange das Gerät demselben Typ entspricht und über die gleichen Funktionen wie das bereitgestellte Gerät verfügt.

3. MONTAGE

Die Montage eines Haushaltsgeräts kann ein komplexer Vorgang sein, der bei unsachgemäß Ausführung ernsthafte Folgen für die Sicherheit von Gütern, Sachwerten oder Personen haben kann. Aus thisem Grund muss diese Arbeit von einer professionell geschulten Person und in Übereinstimmung mit den geltenden technischen Vorschriften durchgeführt werden.

Sollethis derer Hinweis ignoriet und die Montage durch eine unqualifizierte Person durchgefuhrt werden, leht der Hersteller jegliche Haftung fur den technisch bedingten Ausfall des Produkts ab, unabhängig davon, ob dieser Ausfall Schaden an Gtern oder Sachwerten oder Verletzungen von Personen oder Tieren nach sich zieht.

Vergewissern Sie sich nach dem Entfermen der Verpackung, dass das Gedarf unbeschädigt ist. Andernfalls wenden Sie sichitte an den Verkauf oder den Kundendienst des Herstellers.

Achten Sie darauf, dass der Einrichtungsgegenstand, in das Kochfeld eingebaut wird, sowie sonstiges angrenzendes Mobiliar aus Materialien besteht, das hohen Temperaturen (min. 100^ ) widerthen kann.

Darüber hinaus mussen alle decorativen Laminate mit hitzebeständigem Kleber befestigt sein.

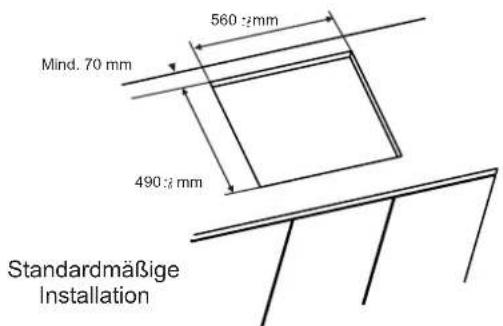

Das Gerät kann auf standardmäßige oder bündige Art eingebaut werden.

Die Arbeitsplatte sollen 25 mm und 45 mm dick sein.

Hinweis: Der Innendurchmesser ist derselbe wie bei der Standardinstallation.

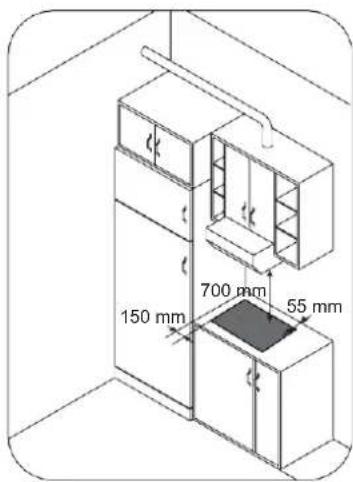

Lassen Sie mindestens 55mm Abstand zwischen Kochfeld und Ruckwand sowie mindestens 150mm Abstand zwischen Kochfeld und vertikalen Mobeln oder Wänden an der Lateralseite. Über dem Kochfeld angebrachte

Einrichtungsgegenstände
müssen einen Abstand von mindestens 700 mm haben.
Falls über dem Kochfeld eine Haube installiert werden soll, beachten Sieitte die entspruchenden Installationsanforderungen. In jeder Fall dar der Abstand zwischen Kochfeld und Haube jedoch nicht geringer als 700 mm sein.

Falls dieunte Flache des Kochfelds an einen Bereichgrenzt, der beim Hantieren oder Reinigen normalerweise zuganglich ist,ist unter dem Unterteil des Kochfelds eine Abtrennung von 20mm vorzusehen.

Falls unter dem Kochfeld ein Ofen installiert wird, damit die Abtrennung nicht angebracht werden, und der Mindestabstand zwischen dem unteren Teil des Kochfelds und dem Ofenarf nicht kleiner als 10mm sein. Unter thisem Kochfeldarf kein ungekühter Ofeninstalliert werden. Bei der Montage sind die Installationsanforderungen des Ofens zu berücksichtigten.

Zum Lieferumfang des Kochfelds gehort eine wasserundurchlassic Abdichtung. Bringen Sie die Abdichtung wie beschrieben um das Unterteil herum an und achten Sie darauf, dass sie korrekt sitzt, damit keine Flüssigkeiten in die tragenden Mobelstücke eindringen können.

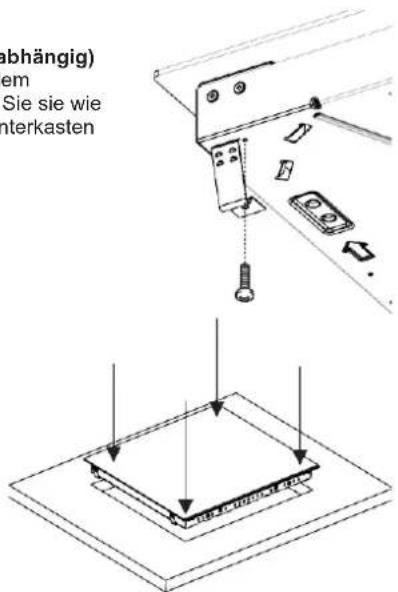

Normale Befestigung:

• Nehmen Sie die Befestigungslips aus dem Zubeherbeutel und schrauben Sie sie an der am Unterkosten markierten Position fest. (Ziehen Sie die Schrauben nur so fest an, dass sich die Clips noch frei bewegen können.)

• Setzen Sie das Kochfeld in die Mitte der Aussparung ein.
  Drehen Sie die Clips und ziehen Sie sie vollständig fest.

Schnellbefestigung: (Modellabhängig) Nehmen Sie vier Federn aus dem Zubeherborteutel und schrauben Sie sie wie in der Abbildung gezeigt am Unterkosten fest.

Zentrierten Sie das Kochfeld und setzen Sie es ein.
Drücken Sie auf die Seiten des Kochfelds, bis es am gesamten Umfang aufliegt.

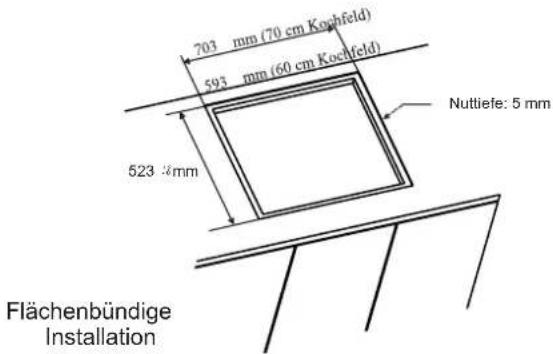

FLÄCHENBÜNDIGE INSTALLATION

Nachdem Sie überprüft haben, dass das Kochfeld korrekt positioniert ist, fullen Sie den Spalt zwischen Arbeitsplatte und Kochfeld mit Silikonkleber. Glätten Sie die Silikonschicht mit einem Schaber oder einem Finger und etwas Seifenlauge, bevor es aushärtet. Benutzten Sie das Kochfeld erst, wenn die Silikonschicht ausgehärt ist.

4. ELEKTRISCHER ANSCHLUSS

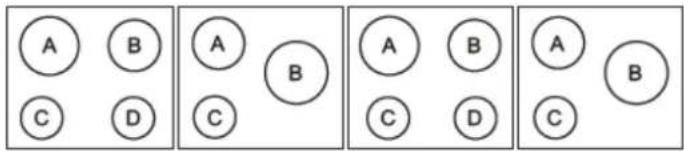

ANORDNUNG 1 ANORDNUNG 2 ANORDNUNG 3 ANORDNUNG 4

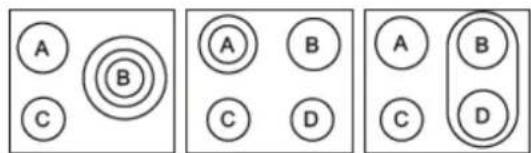

ANORDNUNG 5 ANORDNUNG 6 ANORDNUNG 7

	A	B	C	D
ANORDNUNG 1	2300W	1800W	1200W	1200W
ANORDNUNG 2	1800W	2500W	1200W	-
ANORDNUNG 3	2300W	1800W	1200W	1200W
ANORDNUNG 4	1800W	2500W	1200W	-
ANORDNUNG 5	1800W	750+900+1050W	1200W	-
ANORDNUNG 6	1000+1200W	1800W	1200W	1200W
ANORDNUNG 7	1800W	1800W	1200W	1200W

ANORDNUNG

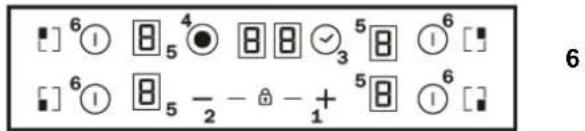

Je nach Modell

3. TIMER
4. Zusätzliche Kochzonen-LED
5. Kochzonen-Programmieranzeige
6. Kochzonenauswahl
7. Brücke

"Die Montage muss den geltenden Richtlinien entsprechen." Der Hersteller leht eine Verantwortung für Schäden ab, die sich auf eine ungeeignete oder unsachgemäß Benutzung zurückführten halten.

WARNING: Der Hersteller haftet nicht für Vorkommnisse oder deren Folgen, die möglicherweise bei der Benutzung eines Geräts auftreten, das nicht an Masse angeschlossen ist oder eine fehlerhafte Masseverbindung aufweist. Überprüfen Sie vor dem elektrischen Betrieb stets die auf dem Stromzähler angegebene Versorgungsspannung, die Einstellung des Trennschalters, die Durchgangigkeit der Masseverbindung zum Gerät und die Eignung der Sicherung. Der elektrische Anschluss der Installation muss in Übereinstimmung mit der Nennleistung des Geräts erfolgen. Dies sollte über einen allpoligen Trennschalter erfolgen.

Falls das Gerät eine Steckdose hat, muss diese so installiert sein, dass sie jederzeit zugänglich ist.

Der gelb-grüne Leiter des Netzkabels muss mit Masse sowohl an der Netzstromversorgung als auch an den Geräteanschlussen verbunden werden.

Bei Fragen zum Netzkabel wenden sich Sieitte an den Kundendienst oder einen qualifizierten Techniker.

Das Kochfeld hat ein Netzkel, mit dem es nur an eine Spannungsvorsorgung mit 220-240 V zwischen den Phasen oder zwischen Phase und Nullleiter angeschlossen werden kann..

Das Kochfeld kann auch wie folgt angeschlossen werden:

3 Phasen 220-240 V3
3 Phasen 380-415 V2f

Für den neuen Anschluss sind folgende Anweisungen zu beachten: Achten Sie vor dem Herstellen des Anschlusses daraufuf, dass das Gerät durch eine geeignete Sicherung geschützt ist und die

Anschlussleitungen für eine normale Versorgung des Geräts ausgelegt sind.

Legen Sie das Kochfeld mit der Glasseite auf die Arbeitsfläche. Achten Sie darauf, dass das Glas geschützt ist.

Öffnen Sie die Abdeckung in der nachstehenden Reihenfolge:

• Schrauben Sie die Kabelklemme _n1^ los.
• Innen befinden sich zwei seitliche Laschen.
• Setzen Sie einen Schlitzschraubendreher vorn an jeder Lasche an (2^n und 3^n) und drucken Sie.
• Entfernen Sie die Abdeckung.

Netzkabel entfernen:

• Lösen Sie die Schrauben des Klemmenblocks mit den Abzweigspangen und den Leitern des Netzkabels.
• Ziehen Sie das Netzkabel Heraus.

Einen neuen Anschluss herstellen:

• Nehmen Sie ein Netzkabel, das den Angaben in der Tabelle entspricht.
• Führn Sie das Netzkabel in die Klemme ein.
• Entfernen Sie 10mm der Isolierung an jedem Leiterende des Netzkabels; berücksichtigten Sie damit die erforderliche Länge des Kabels für den Anschluss am Klemmenblock.

• Schließen Sie die Leiter entsprechend der jeweiligen Installation und mit Hilfe der zuvor beiseite gelegten Abzweigspangen wie in der Tabelle gezeigt an.

• Bringen Sie die Abdeckung wieder an.

• Schrauben Sie die Kabelklemme wieder fest.

Hinweis: Achten Sie darauf, dass die Schrauben der Klemmleiste fest angezogen sind.

Einen neuen Anschluss herstellen:

• Nehmen Sie ein Netzkabel, das den Angaben in der Tabelle entspricht.
• Führn Sie das Netzkabel in die Klemme ein.
• Entfernen Sie 10 mm der Isolierung an jeder Leiterende des Netzkabels; berücksichtigten Sie bzw. die erforderliche Länge des Kabels für den Anschluss am Klemmenblock.
• Schlieben Sie die Leiter entspruchend der jeweiligen Installation und mit Hilfe der zuvor beiseite gelegten Abzweigspangen wie in der Tabelle gezeigt an.
• Bringen Sie die Abdeckung wieder an.
• Schrauben Sie die Kabelklemme wieder fest.

ACHTUNG:

Falls das Netzkabel ausgetauscht werden muss, schlieben Sie die Leiter entsprechend folgenden Farbcode an:

BLAU Nulleiter (N)
BRAUN	Spannungsführend (L)
GELB-GRÜN	Masse (4)

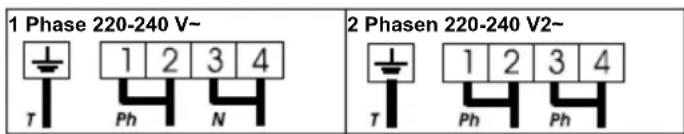

Anschluss an den Klemmen des Klemmenblocks

	ANORDNUNG "1-6"	ANORDNUNG "7"
EINPHASIG oder ZWEIPHASIG 220-240 V~
Kabel HO5V2V2F	3x2,5 mm²	3x4 mm²
DREIPHASIG 220-240 V3~
Kabel HO5V2V2F	4x1,5 mm²	4x1,5 mm²
DREIPHASIG 380-415 V2N~
Kabel HO5V2V2F	4x1,5 mm²	4x1,5 mm²

5. TIPPS ZUM KOCHGESCHIRR

Voraussetzung für eine optimale Nutzung Ihres Kochfelds ist die Verwendung hochwertigen Kochgeschirrs.

• Verwenden Sie immer hochwertiges Kochgeschirr mit perfect flachen und dicken Böden: die Verwendung dieser Art von Kochgeschirr verhindert Hot Spots, die dazu führren, dass Lebensmittel haften bleiben. Metalltopfe und -pfannen mit einem dicken Boden sorgen für eine gleichmäßige Hitzeverteilung.
• Stellen Sie safer, dass der Boden des Kochtopfs oder der Pflann trocken ist: wenn Sie Kochgeschirr mit Flüssigkeit füllen oder Kochgeschirr benutzen, das im Kühlschrank stand, müssen Sie darauf acht den Boden des Kochgeschirrs vollständig trocken ist, bevor Sie es auf das Kochfeld stellen. So vermeiden Sie eine Verschmutzung des Kochfelds.
• Benutzen Sie Kochgeschirr, dessen Durchmesser der jeweiligen Kochzone entspricht:das Kochgeschirr sollte nicht kleiner als der Heizbereich sein. Bei einem größeren Durchmesser wird mehr Energie aufgewendet, um den maximalen Wirkungsgrad zu erreichen.

WAHL DES KOCHGESCHIRRS - Die folgenden Hinweise sollen Ihnen bei der Wahl des geeigneten Kochgeschirrs halten.

Edelstahl: sehr empfehlenswert. Insbesondere mit einem Sandwich-Boden. Der Sandwich-Boden vereinigt die Vorteile von Edelstahl (Erscheinungsbild, Haltbarkeit und Stabilität) mit denen von Aluminium oder Kupfer (Wärmeleitung, gleichmäßige Wärmeverteilung).

Aluminium: hohes Gewicht empfehlenswert. Gute Leitfähigkeit. Mitunter sind Aluminiumrückstände als Kratzer auf dem Kochfeld zu sehen, die sich jedoch bei umgehender Reinigung entfernen setzen. Wegen seine niedrigen Schmelzpunkts sollen kein dūnnes Aluminium-Kochgeschirr verwendet werden.

Gusseisen: verwendbar, aber nicht empfohlen. Schlechtes Leistungsverhalten. Kann die Oberfläche zerkratzen.

Kupferboden / Steingut: Schwergewicht empfohlen. Gutes Leistungsverhalten, wobei Kupfer Rückstände hinterlassen kann, die als Kratzer erschieren. Diese Rückstände setzen sich entfern, wenn das Kochfeld umgehend gereinigt wird. Allerdings darf bei diesen Topfe die Flüssigkeit niemals vollständig verdampfen. Überhitztes Metall kann am Glaskeramik-Kochfeld haften bleiben. Ein überhitzer Kupfertopf hinterlassst dauerhafte Rückstände auf dem Kochfeld.

Porzellan/Emaille: Gutes Leistungsverhalten nur bei glattem, flachem Boden.

Glaskeramik: nicht empfohlen. Schlechtes Leistungsverhalten. Kann die Oberfläche zerkratzen.

6. BENUTZUNG

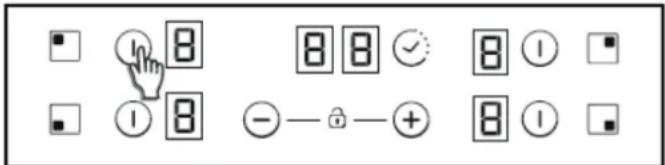

Kochzonen ein-/ausschalten

Zum Einsatz einer Kochzone berühren Sie das entsprechende Bedienfeld für 400 msec. Es erfolgt ein langer Piepton, und in der Kochzonenanzeige erscheint der Wert „0" als Hinweis auf die Leistungsstufe.

1) Falls eine Kochzone in der Position 0^ verbleibt, schaltet sich diese Anzeige nach 10 Sekunden automatisch AUS und die Zone-AUS-Tonfolge ertont.
2) Falls bei ausgeschalteter Kochzone (Leistungssstufe „0") noch Restwärme vorhanden ist, wird wechselnd „0" angezeigt.
3) Bei aktivierter Sperrfungkann eine Kochzone nicht eingeschal tet werden.

Zum AUSSCHALTEN einer Kochzone berühren Sie das entsprechende Bedienfeld für 1, 2 Sekunden. Daraufhin sind drei kurze Pieptone zu horen, und auf der zugehörigen Anzeige entscheident entweder kein Wert oder „H“, falls noch Restwärme vorhanden ist. Die Kochzone ist damit ausgeschaltet.

1) Falls eine Kochzone in der Position "0" verbleibt, schaltet sich diese Anzeige nach 10 Sekunden automatisch AUS und die Zone-AUS-Tonfolge ertont.
2) Falls bei ausgeschalteter Kochzone noch Restwärme vorhanden ist, wird „H" will angezeigt.
3) Auch bei aktivierter Sperrfunktion kann eine Kochz one ausgeschaltet werden.
4) Falls nur eine Kochzone aktiv ist und diese ausgeschaltet wird, sind 4 kurze Pieptone als Hinweis darauf zu horen, dass das gesamte Kochfeld ausgeschaltet ist.

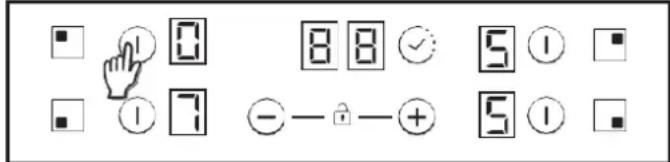

AuswahleinerKochzone

Wenn eine Kochzone bereits eingeschaltet ist, erhalten die nicht ausgewählten eingeschalteten Kochzonen eine geringere Beleuchtungsintensität.

Wenn nur eine Kochzone eingeschaltet ist, wird diese Kochzone standardmäßig ausgewählt, ohne das ein kurzer Druck (150 msec) auf die Auswahltaste erforderlich ist.

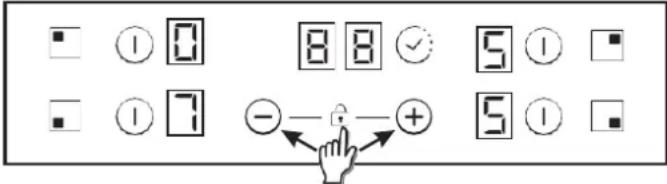

Leistungsstufe erhöhen/verringern

Durch einen kurzen Druck auf die Taste n^ oder _n erhohen bzw. verringern Sie die Leistungsstufe der gewährten Kochzone schrittweise: 0-1-2-3...9-P

1. Durch langes Drucken auf "+" oder "-" wird die Leistungsstufe kontinuierlich erhöht/verringert. Bei rascher Erhöhung stoppt die Leistungsstufe bei "9"; für mehr Leistung ist ein weiterer Druck auf die Taste "+" erforderlich. Bei einer raschen Erhöhung/Verringerung ist kein Piepton zu horen.
2. Wenn die Leistungsstufe „P“ erreicht ist, erfolgt durch erneutes Betätigten der Tasse „+“ kein Wechsel zur Leistungsstufe „0". Desgleichen erfolgt bei Erreichen der Leistungsstufe „0“ durch erneutes Betätigten der Tasse „-“ kein Wechsel zur Leistungsstufe „P".
3. Wenn eine eingeschaltete Kochzone auf Leistungsstufe „0" gestellt wird und noch frei ist, blinking die Anzeige „0" abwechselnd. Nach 10 Sekunden verschwindet die Anzeige „0" und es erscheidt der Buchstabe „H".
4. Wenn eine Kochzone ausgewähl ist und die Tasten "+" und "-" gleichzeitig betägt werden, wechselt die Leistungsstufe auf 0^ , wobei die Kochzone jedoch für weitere 10 Sekunden ausgewähl bleibt. Falls die Kochzone zeitgeschäftet war, Goes der Timer aus. Je nach Konfiguration der Berührungssteuerung ist dieser Vorgang nur in bestimmten Fällen möglich. Die folgenden Beispiele dienen lediglich zur Information. Nutzen Sie dann ihre persönliche Erfahrung, um diese Einstellungen an ihre Kochgewohnheiten und -vorlieben anzupassen.

Kindersicherung

These Funktion wird aktiviert, wenn man die Tasten ^+ und ^- gleichzeitig drückt.

Wird darauffin eine beliebige Taste gedrückt, zeit die Anzeige zwei Sekunden lang den Buchstaben „L“, wobei die jeweilige Leistungsstufe bestehen bleibt.

Um die Kindersicherung wieder auszuschalten, führen Sie denselben Vorgang erneut aus. Daraufhin ist ein kurzer Piepton zu horen, und die Anzeige zeigt den Buchstaben „n". Das Kochfeld bleibt entspperr.

Hinweis: 15 Minuten, nach dem das Kochfeld komplett ausgeschelt wurde, wird eine automatische Kindersicherung aktiviert. Diese Funktion wird während automatisch aktiviert, muss jeder zuvor programmiert werden. Siehe „Benutzereinstellungen".

Doppel-/Dreifachzonen

Um den Erweiterungsring einszuschalten, muss die zugehörige Hauptzone bereits eingeschaltet sein und eine höhere Leistungsstufe als "0" angezeigt werden.

8.1 - Doppelzone einschalten

1. Ein kurzer Druck auf die Erweiterungstaste schaltet die zusätzliche Kochzone ein. Die LED über der Erweiterungstaste leucht, wenn der Erweiterungsring eingeschaltet ist.
2. Ein kurzer Druck auf die Erweiterungsringtaste schaltet die zusätzliche Kochzone wieder aus.
   Bei jeder Betätigung auf die Erweiterungstaste ist ein Piepton zu horen.
   8.2 - Dreifachzone einschalten
3. Ein kurzer Druck auf die Erweiterungstaste schaltet die ersteezatsliche Kochzone ein. Wenn der erste Erweiterungsringeingeschaltet ist, leuchtet 1 LED über der Erweiterungstaste (bei einer Dreifachzone die linke LED; bei einer Doppelzone nur die mittiere LED).
4. Ein kurzer Druck auf die Erweiterungsringtaste schaltet die zusätzliche Kochzone wieder aus.

Wenn der erste und der zweite Erweiterungsring eingeschaltet sind, leuchten 2 LEDs über der Erweiterungstaste. Schaltet den

1. und 2. Erweiterungsring aus.

Bei jeder Betätigung auf die Erweiterungstaste ist ein Piepton zu horen.

Kombifunktion

Die Kombifunktion kann nur aktiviert werden, wenn beide Kochzonen ausgeschelt sind. Nachdem eine Kochzone der Brücke ausgewählt wurde, kann durch Betätigten der Kombitaste die Kombifunktion aktiviert werden.

Wenn die Kochzone aktiviert ist, ertönt ein Piepton, und die Kochzonen-LED wird eingeschelt. Beide Kochfelder werden gleichzeitig ausgewählt. Nach Auswahr der Kochzonen kann mit der Taste „+“ bzw. „-“ die gewünschte Leistungsstufe eingestellt werden.

FürbeideKochfelder wird dieselbeLeistungsstufe angezeigt.Die

Funktion wird beendet:

• wenn die Kombitaste im Einstellmodus betätig wird

• wenn die Leistungsstufe,0" gewählt wird

Überhitzungsschutz

Ettwas (ein Gegenstand oder Flüssigkeit), betätigt" eine Taste langer als fünf Sekunden. Alle 30 Sekunden sind zwei kurze Pieptone und ein langer Piepton zu horen.

Das Kochfeld wird ausgeschaltet. Solange die Situation anhalt, blinkt desses Symbol.

Timer

Die Timerfungkann mit einer eigenen Taste aktiviert werden.

Wahlen Sie die gewünschte Kochzone. Die Leistungsstufe muss großer als 0 sein.

Für die gewählte Kochzone wird Static angezeigt. Die Felder "0" sind fur den Timer reserviert.

1) Mit der Taste "+" oder "-" stellen Sie die gewünschte Zeit ein. Bei Einstellungenänderungen ist kein Piepton zu horen.
2) Durch fortwährende Betätigung der Timertaste wird der Timer storniert (geht zu „00").
3) Zur Schnelleinstellung des Timers wird die Taste „+“ oder „-“ gedrück gehalten.
4) Beim Einstellen des Timers konnen Sie mit der Taste „ von „ 00" zu "99" und mit der Taste ^一 + ^一 von "99" zu "00" wechseln.
5) Die maximale Timereinstellung beträgt 99 Minuten.
6) Wenn die Zeit abgelaufen ist und das Kochfeld piept, drücken Sie eine beliebige Taste, um den Alarm und die Timerfung zu deaktivieren.
7) Es ist möglich, eine bereits vorgenommene Timereinstellung später noch zuändern.
8) Die Leistungsstufe der gewählten Kochzone kann verändert werden, ohne dass sich dies auf die Timerprogrammierung auswirkt.
9) Die letzte Minute wird in Sekunden angezeigt (Varianten sind nur zu setzen, wenn die Timerprogrammierung während der letzten Minute des Countdown aufgerufen wird).
10) Wird die Timertaste gedrückt, wenn keine Kochzone ausgewählt wurde und keine Kochzone programmiert ist, geschieht nichts.
11) Wird die Timertaste gedrückt, wenn keine Kochzone ausgewähl ist und mehrere Kochzonen programmiert sind,ändert sich die Zeitanzeige der Reihe nach und es wird die Zeit angezeigt, bei denen Leistungsstufe der Dezimalpunkt eingeschaltet ist.
12) Alternativ wird die Leistungsstufe (5 s) und (0,5 s) in der programmierten Kochzone angezeigt.

Die verbleibende Zeit wird in den für den Timer reservierten Feldern angezeigt. Wenn mehrere Kochzonen programmiert sind, wird die kürzeste verbleibende Zeit angezeigt, wobei der Dezimalpunkt in der entsprechenden Kochzone angezeigt wird.

Restwärmeanzeige

Dieselben Anzeigen können auch als Restwärmeanzeige benutzt werden. Diesbezüglich muss eine Zeitabelle definiert werden: Restwärmedauer=f (Leistungsstufe, Betriebsdauer).

Wenn die Temperatur auf der GlasoberflächeHigher als 65^ Cb (theoretischer Wert) ist, wird dieser Zustand im zugehörigen Display durch ein ^* angezeigt.

Damit die Temperatur mehr als 65^ erreicht, muss ein Heizelement eine gewisse Zeit lang in Betrieb gewesen sein. Dies ist von der Leistungsstufe abhängig. Nachdem diese Zeit abgelaufen ist, wird die Restwärmewannung angezeigt, wenn das Heizelement ausgeschaltet wird.

Überhitzungsschutz

Wenn sich die Leistungsstufe für eine vorgegebene Dauer nicht ändert, wird die entsprechende Kochzone automatisch abgeschelt.

Die maximale Dauer, für die eine Kochzone eingeschaltet sein kann, hängt von der gewährten Leistungsstufe ab.

Leistungsstufe	Max. Einschaltdauer (Stunden)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

HINWEIS: Sollte es während des Betriebs mit der hochsten Leistungsstufe zu einer Überhitzungssituation kommt, wird die Leistungsstufe von der Kochfeldsteuerung automatisch angepasst, um das Kochfeld vor einer Überhitzung zu schätzen.

7. REINIGUNG UND INSTANDHALTUNG

Lassen Sie das Kochfeld abkühlen, bevor Sie irgendwelche Maßnahmen treffen.

Verwenden Sie ausschließlich Produkte (Reinigungsmittel und Schaber), die speziell für Glaskeramikflächen vorgesehen sind. Diese sind im Einzelhandel erhältlich.

Vermeiden Sie Verschüttungen, weil alles, was auf die Oberfläche des Kochfelds gerät, rasch einbrennt und das Reinigen erschwert.

Daher sollen alle Materialien vom Kochfeld ferngehalten werden, die schmelzen konnten, wie beiselsweise Kunststoffe, Zucker oder zuckerbasierte Produkte.

.INSTANDHALTUNG:

• Geben Sie eine Tropfen einer speziellen Reinigungsflüssigkeit auf die Kochfeldoberfläche.
• Entfernen Sie Rückstände mit einem weichen Tuch oder
  angefeuchteten Kuchenpapier.
• Wischen Sie mit einem trockenen Tuch oder Kuchenpapier nach, bis die Oberfläche sauber ist.

Falls immer noch Rückständevorhanden sind:

• Geben Sie etwas von der speziellen Reinigungsflüssigkeit auf die Kochfeldoberfläche.
• Fahren Sie mit einen Kochfeldschaber im Winkel von 30^ über das Kochfeld, bis die Rückstände verschwunden sind.
• Wischen Sie mit einem trockenen Tuch oder Kuchenpapier nach, bis die Oberfläche sauber ist.
• Wiederholen Sie den Vorgang bei Bedarf.

EINIGITIPPS:

Häufiges Reinigen hinterlässt eine Schutzschicht, die wesentlich ist, um Kratzer und Verschleibspuren zu verhindern. Achten Sie darauf, dass die Oberfläche sauber ist, bevor Sie das Kochfeld wieder benutzen. Wasserspuren entfernen Sie mit ein paar Tropfen Haushaltssessig oder Zitronensaat. Wischen Sie anschließend mit einem saugfähigen Papiertuch und einigen Tropfen spezieller Reinigungsflußigkeit nach.

Die Glaskeramikoberfläche halt ebenbödigem Kochgeschirr bzw stand, Denn noch solte Kochgeschirr stets angehoben werden, um es auf eine anderen Kochzone zu stellen.

HINWEIS:

Benutzen Sie keinener zu nassen Schwamm.

Benutzen Sie niemals ein Messer oder einen Schraubendreher. Ein Schaber mit einer Rasierklinge verursacht keine Schäden auf der Oberfläche, solange er in einem Winkel von 30^ gehalten wird. Halten Sie Kochfeldschaber immer außerhalb der Reichweite von Kindern.

Benutzen Sie niemals abrasive Produkte oder Scheuerpulver.

. Die Metalleinfassung: Reinigen Sie die Metalleinfassung mit Haushaltsreiniger und Wasser und wischen Sie sie dann mit einem weichen Tuch trocken.

Farbveränderungen der Glaskeramikoberfläche haben keinerlei Auswirkung auf deren Funktion oder Stabilität. Derartige Verfährbungen sind in der Regel auf angebrannte Lebensmittelrechte oder die Verwendung von Kochgeschirr zurückzuführen, das aus Materialien wie Aluminium oder Kupfer besteht. Diese Rückstände sind schwer wieder zu entfernen.

8.PROBLEMBEHEBUNG

Die Kochzonen werden nicht oder nur mächtig heiß.

Benutzen Sie ausschließlich ebenbödiges Kochgeschirr. Wenn zwischen Kochgeschirr und Kochzone Licht zu sehen ist,findet keine korrekte Hitzeubertragung staat.

Das Kochgeschirr sollte denselben Durchmesser wie die benutzte Kochzone haben.

Der Garvorgang dauert zu lange

Es wurde ungeeignetes Kochgeschirr benutzt. Verwenden Sie nur ebenbödiges, schweres Kochgeschirr mit mindestens demselben Durchmesser

wie die Kochzone.

Kleine Kratzer oder Abrieb auf der Glasoberfläche des

Kochfelds Unsachgemäß Reinigung oder Benutzung von Kochgeschirr mit raum Boden; Partikel (Sand, Salz usw.) zwischen Kochfeld und Boden des Kochgeschirrs. Siehe

Abschnitt, REINIGUNG. Achten Sie vor der Benutzung darauf, dass der Boden des Kochgeschirrs sauber ist, und benutzen Sie nur Kochgeschirr mit einem glatten, planen Boden. Durch ordnungsgemäß Reinigung让他们 sich Kratzer vermeiden.

Metallspuren

Schieben Sie Aluminiumkochtopfe nicht über das Kochfeld. Beachten Sie die Reinigungshinweise.

Sie verwenden geeignete Materialien, aber die Rückstände bleiben. Benutzen Sie einen speziellen Kochfeldschaber und befolgen Sie die

Hinweise unter "REINIGUNG".

Dunkle Rückstände

Benutzen Sie einen speziellen Kochfeldschaber und befolgen Sie die Hinweise unter REINIGUNG.

Helle Flächen auf dem Kochfeld

Spuren von Aluminium- oder Kupferkochgeschirr sowie Mineral-, Wasser- oder Lebensmittelrückstände konnen mit einem Kochfeldreiniger erfüllen werden.

Karamelisation oder geschmolzener Kunststoff auf dem Kochfeld.

Befolgen Sie die Hinweise unter "REINIGUNG".

Das Kochfeld bzw. bestimmte Kochzonen Funktionieren nicht

Die Anschlüsse an der Klemmleiste wurden nicht korrekt vorgenommen.

Uberprüfen Sie, ob die Anschlüsse entsprechend den Hinweise ausgeführten wurden oder das Bedienfeld gesperrt ist. Hebeln sie die Sperne auf.

Das Kochfeld lasst sich nicht abschalten.

Das Bedienfeld ist gesperrt. Hebben Sie die Sperre auf.

Kochzonen schalten sich wiederholt ein und aus

Die Ein/Ausschaltzyklen varieren je nach erforderlicher Hitze:

• geringe Hitze: kurze Betriebsdauer
• starke Hitze: lange Betriebsdauer

Das Kochfeld Funktioniert nicht.

Überprüfen Sie den Zustand der Sicherungen / Leistungsschalter an Ihr hem Standort. Überprüfen Sie, ob ein Stromausfall vorliegt.

Das Kochfeld hat sich selbständig abgeschaltet.

Der Hauptschalter (EIN/AUS-Taste) wurde versehentlich betätigter oder ein Gegenstand auf einer Taste abgestellt. Entfermen Sie eventuelle Gegenstände vom Bedienfeld und schalten Sie das Gerät wieder ein. Nehmen Sie die gewünschten Einstellungen erneut vor.

Auf dem Display wird „F" und Zahlen angezeigt

Wenn das Display F und Zahlen anziegt, liegt eine Gerätestörung vor. Die nachstehende Tabelle enthalt Maßnahmen, um das Problem zu beheben.

9. NACHSORGE

Bevor Sie sich an einen Wartungstechniker wenden, überprüfen Sieitte:

• ob der Netzstecker korrekt an einer abgesicherten Steckdose angeschlossen ist.

Falls sich der Fehler nicht feststellen{lsst, schalten Sie das Gerät aus und wenden sich umgehend an den Kundendienst. Das Gerät wird mit einer Garantie ausgeliefert, die sicherstellt, dass es kostenlos vom Kundendienst repariert wird.

Kochfeldanzeige	Störung	Maßnahme
F0	Berührungssteuerungs -Softwarefehler	Bei einer Störung das Gerät von der Spannungsvorsorgung abtrennen und erneut wieder anschlieben. Sollte die Störung bestehen bleiben, den Kundendienst benachrichtigen. Falls die Störung unvermittelt bei normalem Betrieb auftritt, den Kundendienst benachrichtigen.
Fc	Die Berührungssteuerungszone ist zu heißen und hat alle Kochzonen abgeschickt.	Warten Sie, bis die Temperatur sinkt. Das Kochfeld wird automatisch wieder betriebsbereit, wenn die Temperatur den normalen Wert erreicht hat.
Ft	Der Berührungssteuerungs-Temperatursensor ist eventuell beschäftigt.	Warten Sie, bis die Temperatur sinkt. Sollte die Störung bestehen bleiben, nachdem die Temperatur den normalen Wert erreicht hat, den Kundendienst benachrichtigen.
FE	Der Berührungssteuerungs-Temperatursensor ist eventuell beschäftigt.	Warten Sie, bis die Temperatur sinkt. Sollte die Störung bestehen bleiben, nach dem die Temperatur den normalen Wert erreicht hat, den Kundendienst benachrichtigen.
Fb	Außergewöhnliche Tastenreaction.	Prüfen Sie, ob das Kochfeld korrekt montiert ist. Stellen Sie safer, die Tasten auf der Glasoberfläche korrekt zu berühren.
FU/FJ	Bedienfeldsicherheitsfehler	Dieser Fehler ist eine automatische Bedienfeldprüfung. Er verschwindet, sobald die automatische Prüfung wieder einen sicheren Wert ergibt. Sollte der Fehler bestehen bleiben, den Kundendienst benachrichtigen.
FA	Softwaresicherheitsfehler	Dieser Fehler ist eine automatische Softwareprüfung. Er verschwindet, sobald die automatische Prüfung wieder einen sicheren Wert ergibt. Sollte der Fehler bestehen bleiben, den Kundendienst benachrichtigen.
FC/Fd	Softwaresicherheitsfehler	Dieser Fehler ist eine automatische Softwareprüfung. Er verschwindet, sobald die automatische Prüfung wieder einen sicheren Wert ergibt. Sollte der Fehler bestehen bleiben, den Kundendienst benachrichtigen.
Fr	Relaisssicherheitsfehler	Eventuell liegt ein Relaisproblem vor. Trennen Sie das Kochfeld von der Spannungsvorsorgung, warten Sie eine Minute, und schalten Sie es dann wieder ein. Sollte der Fehler bestehen bleiben, den Kundendienst benachrichtigen.

TURVALLISUUSOHJEET

Sjekk folgende for du ringer en tekniker:

Tilbered aldrig mad direkte pa glaskeramikpladen.

Brug altid passende kogegrej. Anbring altid kogegrejmidt pa den enhed, du laver mad pa.

Skub畸形 kogegrej hen over kogesektionen.

Ingen yderligere betjening/indstilling er nadvendig for at betjene apparatet ved de nominelle frekvenser.

Typeskit (sider under kogesektionens beklaedning).

1. GENERELLE ADVARSLER

Ved at placere market pa dette apparat bekrafter vi, at det overholder alle de, europaeiske sikkerhedsanvisninger somt de krav til sundhed og miljo, der er gaelende for delle produktkategori.

2. MILJØBESKYTTALSE

Indsael kogesektionen mitt i udskaeringen.

Abn daekslet i folgende raskkefolge:

Skub计划生育, alniuniumspander hen over kogesektionen. Se rengringsanbefalingeme.

Lyse overflader pa kogesektionen

Kontrolpanelet er last. Las kogesektionen op.

Kogesektionen virker畸形

Der Hersteller haftet nicht für Ungenaugigkeiten aufgrund von Fehlern bei Druck oder Niederschrift, die in dieser Broschüre enthalten sein konnen. Wir behalten uns das Recht vor, Änderungen an Produkten je nach Bedarf, insbesondere im Interesse des Verbrauchs, unbeschodet der Merkmale in Bezug auf Sicherheit oder Funktion durchzuführen.

FI

NO

SV

DK
