Produkttyp	UHF True Diversity Funkmikrofon-System
Marke	LD Systems
Modell	WIN 42 BP B 5
Empfänger	True-Diversity-Empfänger, 1U Rack, 480 x 44 x 190 mm, 0,970 kg
Handsender (HHD WIN 42 MD/MC)	Dynamisches oder Kondensatormikrofon austauschbar, 255 x 52 mm, 400 g (inkl. Batterien)
Taschensender	Mini-XLR 3-polig, 87 x 25 x 63 mm, 0,140 kg
Frequenzband	516 - 558 MHz (UHF)
Anzahl Frequenzen	1680 (20 Gruppen + 1 Benutzergruppe, Raster 25 kHz)
HF-Sendeleistung	10/30/50 mW einstellbar
Stromversorgung Empfänger	DC 12-18 V 500 mA
Stromversorgung Sender	2 AA-Batterien, Betriebsdauer > 14 h (Alkaline)
Audioausgänge	Symmetrischer XLR, unsymmetrischer 6,3 mm Klinke, regelbarer Kopfhörerausgang
Hauptfunktionen	Automatischer Scan, IR-Synchronisation, 4 EQ-Modi, einstellbarer Squelch, Adressierung (0-224), Verriegelung
Verwendung	Live, feste Installation, bis zu 20 gleichzeitige Systeme
Pflege und Reinigung	Trockenes Tuch; nicht öffnen oder modifizieren
Sicherheit	Innenraumnutzung, Exposition >90 dB SPL vermeiden, lokale Vorschriften beachten
Garantie und Reparierbarkeit	Bedingungen auf adamhall.com; Reparaturen durch Adam Hall GmbH
Lieferumfang	Empfänger, Hand- oder Taschensender, Rack-Kit, Benutzerhandbuch

Häufig gestellte Fragen - WIN 42 BP B 5 LD Systems

Wie synchronisiere ich den Sender mit dem Empfänger?

Platzieren Sie den Sender weniger als 30 cm vom Empfänger entfernt, drücken Sie dann das MENU-Rad am Empfänger, wählen Sie INFRARED SYNC und bestätigen Sie. Das IR-Signal wird 25 Sekunden lang gesendet. Sie können auch kurz VOLUME drücken, um die Synchronisation zu starten.

Wie groß ist die maximale Reichweite des Systems?

Die Reichweite hängt von den Umgebungsbedingungen ab, beträgt aber typischerweise bis zu 100 Meter im freien Feld bei direkter Sichtverbindung.

Wie ändere ich die Frequenz bei Interferenzen?

Verwenden Sie die Funktion CHANNEL SCAN: Drücken Sie MENU, wählen Sie CHANNEL SCAN, drücken Sie zweimal. Der Empfänger findet eine freie Frequenz. Wenn Sie mehrere Systeme verwenden, müssen alle in derselben Gruppe (1-20) sein.

Kann ich mehrere WIN 42 Systeme gleichzeitig verwenden?

Ja, bis zu 20 Systeme. Stellen Sie sicher, dass jedes System einen anderen Kanal in derselben Gruppe und eine eindeutige Adresse (0-224) verwendet. Verwenden Sie den Scan, um Interferenzen zu vermeiden.

Wie stelle ich den Audio-Pegel des Senders ein?

Am Sender drücken Sie SELECT, um in den Bearbeitungsmodus zu gelangen, navigieren Sie zu AF, und stellen Sie die Verstärkung mit SET ein (0 dB, -10, -20, -30, -40 dB). Bestätigen Sie mit SELECT.

Wie lange halten die Batterien?

Mit hochwertigen AA-Alkalibatterien beträgt die Betriebsdauer bei normalem Gebrauch mehr als 14 Stunden.

Wie sperre ich den Sender, um versehentliche Änderungen zu vermeiden?

Am Sender halten Sie SELECT 2 Sekunden lang gedrückt, navigieren Sie zu LOC, drücken Sie SET zum Sperren, dann SELECT zum Bestätigen. Zum Entsperren wiederholen Sie den Vorgang.

Was tun, wenn der Ton leise oder verzerrt ist?

Überprüfen Sie die Verstärkungseinstellung am Sender (AF), die Mikrofonkapsel (dynamisch oder Kondensator) und den Squelch des Empfängers. Stellen Sie den Squelch auf LO für maximale Empfindlichkeit oder MID/HI zur Rauschunterdrückung.

Kann der Taschensender mit einem Headset-Mikrofon verwendet werden?

Ja, der Taschensender verfügt über einen Mini-XLR 3-poligen Eingang mit Phantomspeisung für Elektretmikrofone. Er ist mit den meisten professionellen Headset-Mikrofonen kompatibel.

Wie reinige ich das System?

Verwenden Sie ein trockenes, weiches Tuch. Keine chemischen Reinigungsmittel. Öffnen Sie das Gerät niemals. Entfernen Sie die Batterie bei längerer Nichtnutzung.

BEDIENUNGSANLEITUNG WIN 42 BP B 5 LD Systems

DE Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

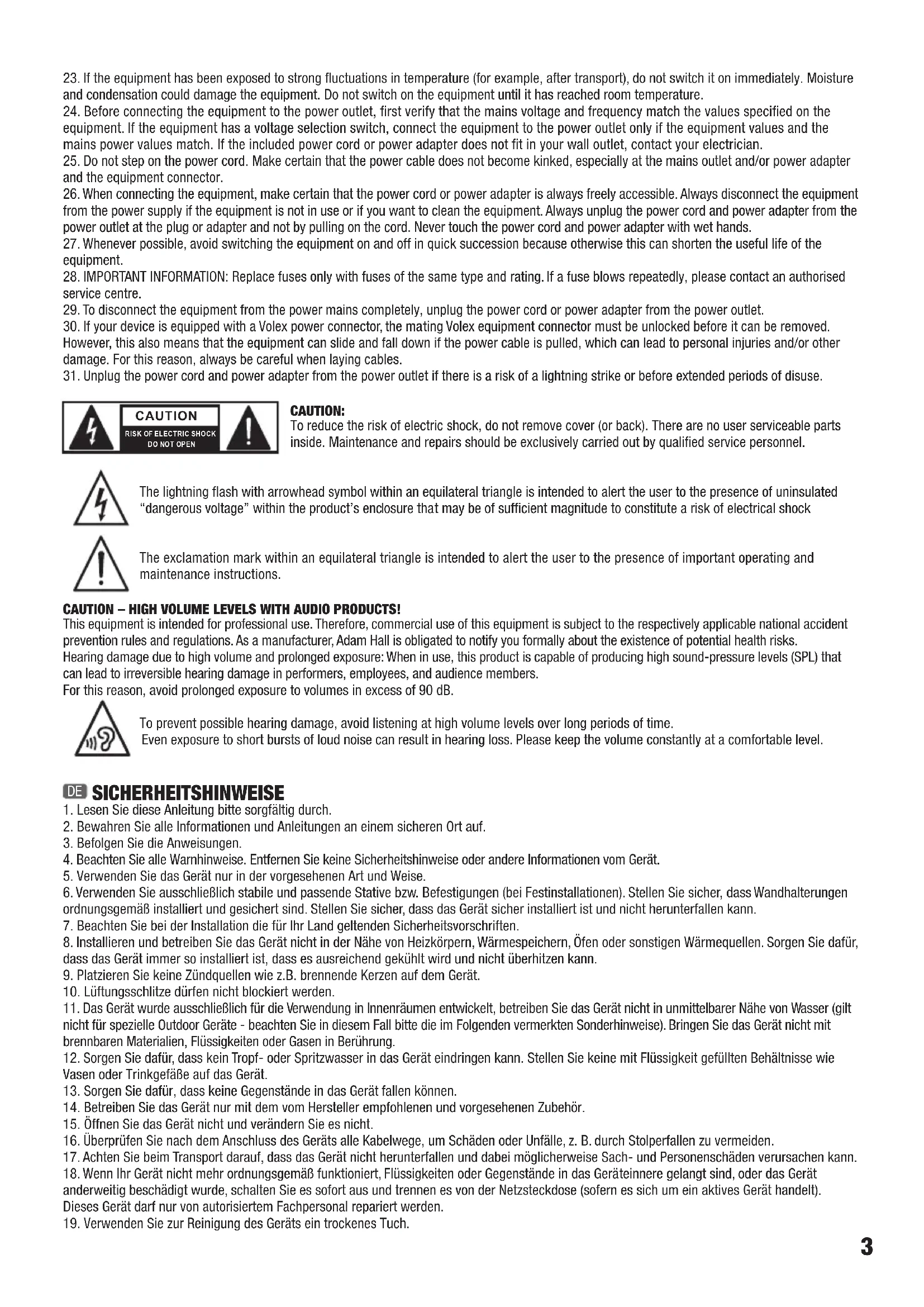

DE SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport).
   Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können.

Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume.

Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

FR MESURES PRÉVENTIVES

Das professionelle UHF True Diversity Funkmikrofon-System LD WIN42 mit seinem klaren und dynamischen Sound ist der perfekte Partner für die unterschiedlichsten Live-Einsätze und Festinstallationen. Die Ausführungen mit Handmikrofon oder Taschensender ermöglichen Sängern, Sprechern und Instrumentalisten die optimale Übertragung ihrer Performance bei größtmöglicher Bewegungsfreiheit. Dank zahlreicher professioneller Features wird das Funkmikrofon-System LD WIN42 allen nur denkbaren technischen Anforderungen gerecht. Dies und die Verwendung hochwertiger elektronischer Komponenten erlauben den simultanen Einsatz von bis zu 20 Systemen!

Features:

UHF-Frequenzbereich 734 - 776 (LDWIN42) oder 516 - 558 (LDWIN42B5) MHz

1680 Frequenzen

20 Gruppen mit 577 (LDWIN42) oder 515 (LDWIN42B5) festen Frequenzen

User-Bank mit 1680 frei wählbaren Frequenzen (in 25-kHz-Schritten)

225 wählbare Adressen

Kanalsuchlauf

True-Diversity-Empfänger

Austauschbare Mikrofonkapsel (dynamisch/Kondensator)

Sender-Synchronisation via Infrarot

XLR-Ausgang (symmetrisch), 6,3-mm-Klinkenausgang (unsymmetrisch)

Regelbarer Kopfhörerausgang

Der Einsatz des Funkmikrofon-Systems kann (je nach Land) eine Lizenz erfordern. Bitte wenden Sie sich für nähere Informationen an die zuständige Behörde Ihres Landes.

FR Indroduction

2 AA-Batterien (Mignon-Zellen)

1 Audiokabel

Netzteil

2 Antennen

2 BNC-Kabel

DE System mit Handmikrofon: HHD WIN 42 MD /MC

ANZEIGE	FUNKTION
VOL	Lautstärke (Audioausgang)
RFA	Signalstärke Kanal A (CH A)
RFB	Signalstärke Kanal B (CH B)
AF	Aussteuerungsanzeige Audiopegel
BATT	Batteriestatus Sender
Name	User-Name
ADD	Adresse (225)
GR	Gruppe
CH	Kanal
ANTA	Antenne A
ANTB	Antenne B
	Lock (Sperren)
MU	Mute-Anzeige Sender

ÉCRAN FONCTION

EN Push the MENU wheel and move the cursor to CHANNEL by turning the MENU wheel and press MENU wheel to access Channel menu. Turn the MENU wheel to choose the channel number and push again to validate your selection. Move the cursor to exit and press the MENU wheel, or press the Power button shortly to exit the menu
DE Drücken Sie das MENU-Rad, und bewegen Sie den Cursor durch Drehen des MENU-Rads bis zum Menüpunkt CHANNEL. Durch erneutes Drücken des MENU-Rads greifen Sie auf die Kanaleinstellungen zu. Drehen Sie das MENU-Rad, um die Kanalnummer auszuwählen, und bestätigen Sie durch Drücken des Rads.

Wenn Sie das Menü verlassen möchten, drehen Sie das MENU-Rad bis zum Menüpunkt „Exit“ und bestätigen wieder durch Drücken des Rads, oder Sie drücken kurz den Netzschalter (Lautstärkeregler).

DE Drücken Sie das MENU-Rad, und bewegen Sie den Cursor durch Drehen des MENU-Rads bis zum Menüpunkt USER CHANNEL. Durch erneutes Drücken des MENU-Rads greifen Sie auf die „User Channel“-Einstellungen zu. Nun können Sie durch Drehen des MENU-Rades zunächst die letzten drei Ziffern der Frequenz einstellen (in 25-kHz-Schritten). Drücken Sie das Rad, um diese Einstellung zu speichern. Anschließend können Sie durch Drehen des Rads die ersten drei Ziffern der Frequenz in 1-MHz-Schritten einstellen (siehe Abb. unten). Es stehen insgesamt 1680 wählbare Frequenzen zur Verfügung. Bestätigen Sie die Einstellungen wieder durch Drücken des MENU-Rads.

DE Drücken Sie das MENU-Rad, und bewegen Sie den Cursor durch Drehen des MENU-Rads bis zum Menüpunkt CHANNEL SCAN. Drücken Sie das Rad zweimal, um mit dem Kanalsuchlauf zu beginnen. Ist der Suchlauf beendet, wird im Display (Hauptmenü) die automatisch ausgewählte, interferenzfreie Frequenz angezeigt.

Bei Einsatz mehrerer Systeme und Nutzung des automatischen Kanalsuchlaufs sollten die bereits eingestellten Systeme eingeschaltet bleiben, wenn weitere Suchläufe gestartet werden. Der Kanalsuchlauf basiert auf den Frequenz-Presets der jeweils ausgewählten Gruppe (1-20).

Hinweis: Bei Multi-System-Konfigurationen muss jeder Kanal aus der gleichen Gruppe (1-20) stammen. Darüber hinaus sollte jedem System eine andere Adresse zugewiesen werden.

DE Sperren des Systems: Drücken Sie das MENU-Rad, und bewegen Sie den Cursor durch Drehen des Rads bis zum Menüpunkt LOCK. Durch erneutes Drücken des Rads greifen Sie auf die „Lock“-Einstellungen zu. Wählen Sie durch Drehen des MENU-Rads „Lock“ aus (das Sperrsymbol erscheint im Display), und bestätigen Sie die Einstellung durch Drücken des Rads.

Entsperren: Wählen Sie durch Drücken des MENU-Rads LOCK aus, und drehen Sie das Rad nach links, um das System zu entsperren. Bestätigen Sie die Einstellung wieder durch Drücken des MENU-Rads. Nun wird das Sperrsymbol nicht mehr im Display angezeigt.

DE Methode 1: Drücken Sie das MENU-Rad, und bewegen Sie den Cursor durch Drehen des Rads bis zum Menüpunkt INFRARED SYNC. Drücken Sie das MENU-Rad zweimal, um die Infrarot-Synchronisation zu starten. Positionieren Sie den Sender so, dass sich die Infrarot- (IR-) Schnittstelle des Senders unmittelbar vor der Infrarot- (IR-) Schnittstelle des Empfängers befindet (maximal 50 cm Abstand).

Methode 2: Drücken Sie kurz den Lautstärkeregler (in der Hauptmenü-Ansicht), um die Infrarot- (IR-) Synchronisation zu starten. Positionieren Sie den Sender so, dass sich die Infrarot- (IR-) Schnittstelle des Senders unmittelbar vor der Infrarot- (IR-) Schnittstelle des Empfängers befindet (maximal 50 cm Abstand).

Hinweis: Das Infrarot-Signal wird 25 Sekunden lang ausgesendet, dann wechselt die Display-Ansicht wieder zum Hauptmenü.

DE Bewegen Sie den Cursor durch Drehen des MENU-Rads bis zum Menüpunkt ADDRESS, und drücken Sie das Rad, um zu den Adresseinstellungen zu gelangen.

Drehen Sie das MENU-Rad bis zur gewünschten Adressnummer (0-224). Bestätigen Sie die Einstellung wieder durch Drücken des MENU-Rads.

Hinweis: In Multi-System-Konfigurationen sollte jedem System eine andere Adresse zugewiesen werden. Die Kommunikation zwischen dem LD WIN42-Sender und dem LD WIN42-Empfänger basiert auf einem speziellen Adress-System, bei dem der Empfänger das Audiosignal nur ausgibt, wenn die Adressen von Sender und Empfänger übereinstimmen (gleiche Adressnummer).

Die Adressen können für Sender und Empfänger separat eingestellt werden. Einfacher ist es jedoch, die Adresse nur im Empfänger einzustellen und anschließend via Infrarot-Sync zu übertragen.

DE Bewegen Sie den Cursor durch Drehen des MENU-Rads bis zum Menüpunkt EQUALIZER, und drücken Sie das Rad, um zu den Equalizer-Einstellungen zu gelangen. Wählen Sie den gewünschten Modus durch Drehen des MENU-Rads, und bestätigen Sie die Einstellung durch Drücken des Rads.

Hinweis: Es stehen 4 EQ-Betriebsarten zur Verfügung.

DE Bewegen Sie den Cursor durch Drehen des MENU-Rads bis zum Menüpunkt SQL, und drücken Sie das Rad, um zu den Squelch-Einstellungen (Rauschsperre) zu gelangen. Wählen Sie den gewünschten Modus (LO, MID, HI) durch Drehen des MENU-Rads aus, und bestätigen Sie die Einstellung durch Drücken des Rads.

Hinweis: Die Rauschsperre verhindert unerwünschte Nebengeräusche, wenn der Sender ausgeschaltet ist. Darüber hinaus werden auch plötzlich auftretende Störgeräusche unterdrückt, wenn das vom Sender an den Empfänger übertragene Signal nicht stark genug ist.

Stellen Sie die Rauschspere (bei ausgeschaltetem Sender) auf die niedrigste Einstellung ein, bei der Nebengeräusche noch wirksam unterdrückt werden. In der Einstellung „Hi“ kann sich unter ungünstigen Umständen die Übertragungsreichweite verringern.

DE Bewegen Sie den Cursor durch Drehen des MENU-Rads bis zum Menüpunkt STORE PROGAM (Name, Gruppe, Kanal, Adresse, EQ, SQL), und drücken Sie das MENU-Rad, um zu den Speicher-Einstellungen zu gelangen. Wählen Sie durch Drehen des MENU-Rads ein Programm (0-9), und drücken Sie das Rad, um zur nächsten Seite zu gelangen („Store Yes?“ / „Store No?“).

Möchten Sie das Programm speichern, wählen Sie durch Drehen des MENU-Rads „Store yes?“ aus und bestätigen durch Drücken des Rads. Anschließend wird für zwei Sekunden „Stored“ („Gespeichert“) angezeigt, danach ist im Display wieder das Hauptmenü zu sehen.

Möchten Sie das Programm nicht speichern, wählen Sie durch Drehen des MENU-Rads „Store no?“ aus und bestätigen wiederum durch Drücken des Rads. Anschließend ist im Display wieder das „Advanced“-Menü zu sehen.

DE So tragen Sie den Taschensender optimal:

Befestigen Sie den Taschensender mit dem Clip am Gürtel (Abb. 1) bzw. führen den Gitarrengurt durch den Clip (Abb. 2).

Für optimalen Sitz des Taschensenders am Gürtel sollte der Clip stets vollständig auf den Gürtel aufgeschoben werden.

GROUP Aktuell gewählte Gruppe
CHANNEL Aktuell gewählter Kanal
BATT Batteriestatus
RF Sendeleistung (Hi, Mid, Lo)
AF	Gain (Verstärkung: 0 dB, -10, -20, -30, -40 dB)
ADDRESS 0-224
MUTE	AF-Anzeige blinkt

FR

DE Sperren des Systems: Drücken Sie die SELECT-Taste 2 Sekunden lang, um in den Bearbeitungsmodus zu gelangen (Gruppe blinkt). Drücken Sie die SELECT-Taste wiederholt, bis die Anzeige "LOC" blinkt, und drücken Sie noch einmal die SET-Taste, um den Sender zu sperren. Bestätigen Sie mit SELECT.

Entsperren: Drücken Sie die SELECT-Taste bis die Anzeige "LOC" blinkt, und drücken Sie die SET-Taste, um den Sender zu entsperren. Bestätigen Sie mit SELECT.

DE Sperren des Systems: Drücken Sie die SELECT-Taste 2 Sekunden lang, um in den Bearbeitungsmodus zu gelangen (Gruppe blinkt). Drücken Sie die SELECT-Taste wiederholt, bis die Anzeige "LOC" blinkt, und drücken Sie noch einmal die SET-Taste, um den Sender zu sperren. Bestätigen Sie mit SELECT.

Entsperren: Drücken Sie die SELECT-Taste bis die Anzeige "LOC" blinkt, und drücken Sie die SET-Taste, um den Sender zu entsperren. Bestätigen Sie mit SELECT.

Wählbare Kanäle 1680 (20 Gruppen + 1 User-Gruppe)

Frequenzbandbreite

42 MHz

Antennengewinn

2,15 dBi

Empfindlichkeit

<-104 dB

Geräuschspannungsabstand

>110 dB(A)

Verzerrung

< 0.5 %

Audio-Ausgangspegel

10 dBu max.

Abmessungen (B x H x T):

480 x 44 x 190 mm

Gewicht

0,970 kg

Stromversorgung

12-18 V DC, 500 mA

WIN-42 HANDMIKROFON (WIN42MD)

Frequenzbereich 734-776 MHz (LDWIN42) / 734-776 MHz (LDWIN42B5)

Wählbare Kanäle 1680

HF-Ausgangsleistung 10 mW / 30 mW / 50 mW (umschaltbar)

Antennengewinn 0,5 dBi

Audio-Frequenzgang 60 Hz - 16 kHz

Stromversorgung 2 AA-Batterien (Mignon-Zellen)

Betriebsdauer >14 Stunden (mit Alkali-Batterien)

Abmessungen 255 (L) x 52 mm (Durchmesser)

Gewicht 0,400 kg (inkl. Batterien)

Wählbare Kanäle 1680

Eingang Mini-XLR, 3-Pol (Phantomspeisung für Electret-Mikrofon)

HF-Ausgangsleistung 10 mW / 30 mW / 50 mW (umschaltbar)

Antennengewinn 0,5 dBi

Audio-Frequenzgang 60 Hz - 16 kHz

Stromversorgung 2 AA-Batterien (Mignon-Zellen)

Betriebsdauer >14 Stunden (mit Alkali-Batterien)

Abmessungen (B x H x T): 87 x 25 x 63 mm

Gewicht 0,140 kg

FR

DE HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Die aktuelle Konformitätserklärung können Sie unter [e-mail] anfragen.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
