BEDIENUNGSANLEITUNG O2I514 IFM

Betriebsanleitung

Multicode Reader

0215xx

Inhaltsverzeichnis

1 Vorbemerkung 3

1.1 Verwendete Symbole 3
1.2 Warnhinweise 3
1.3 Rechtliche Hinweise 3
1.4 Open source information.... 4

2 Sicherheitshinweise 5

2.1 Sicherheitssymbole auf dem Gerät 5
2.2 Lasersicherheit 5
2.3 Fotobiologische Sicherheit 6
2.4 Cyber-Sicherheit 6

3 Bestimmungsgemäße Verwendung 7

3.1 Einsatzbereich 7

4 Funktion 8

4.1 Übersicht der Gerätefunktionen 8
4.2 Web Frontend 8
4.3 Triggern von Bildaufnahmen 8

4.3.1 Externe Triggerung 9
4.3.2 Interne Entprellung 9

4.4 Schaltausgänge 10
4.5 Interne Beleuchtung 10

5 Montage 12

5.1 Montagehinweise 12
5.2 Montage mit Klemmzylinder 13
5.3 Montage mit Dombeleuchtung 14

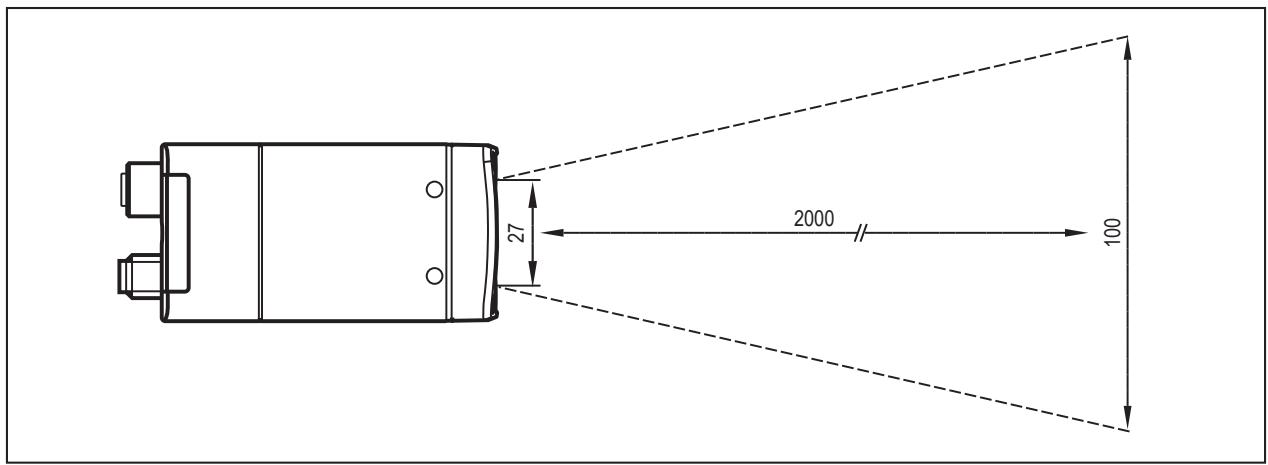

5.4 ▶ Gerät und Objekt ausrichten 14

6 Elektrischer Anschluss 16

6.1 Anschlussbelegung.... 17

6.1.1 Umschaltung PNP/NPN 17
6.2 Maximale Stromaufnahme 17

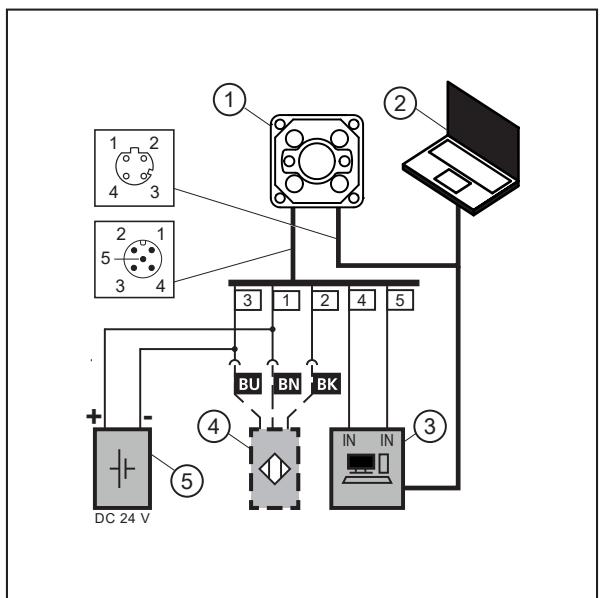

6.3 Verdrahtungsbeispiel 18
6.4 Externe Beleuchtung.... 18

7 Installation.... 19

7.1 Firmware aktualisieren 19

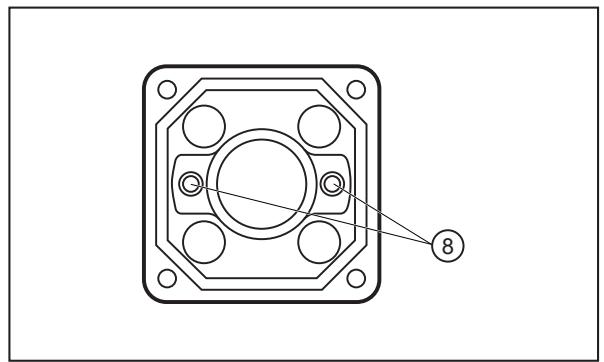

8 Bedien- und Anzeigeelemente 20

8.1 Signalanzeigen 20

9 Inbetriebnahme.... 22

10 Parametrierung 23

10.1 Code mit Teach-Taste teaches 23
10.2 Optische Lokalisierung 23

11 Betrieb 24

11.1 Temperaturabschaltung 24

12 Fehlerbehebung 25
13 Wartung, Instandsetzung und Entsorgung 26

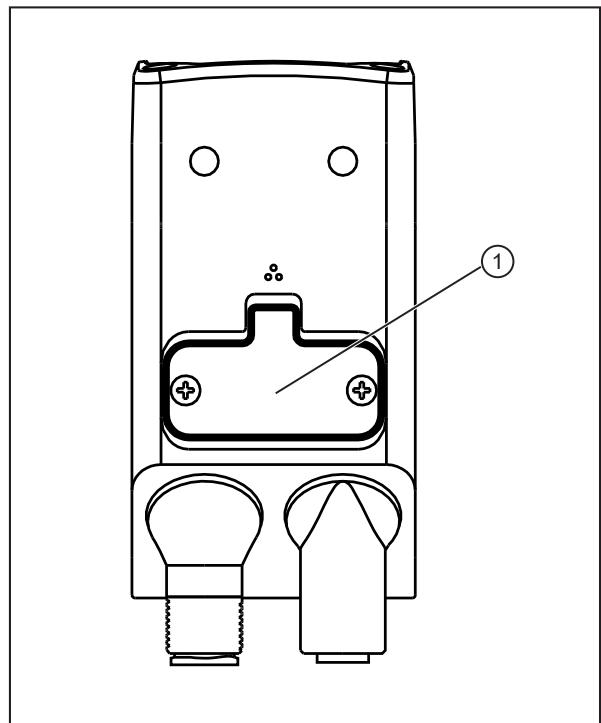

13.1 Gerät austauschen 26

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über documentation.ifm.com.

1.1 Verwendete Symbole

√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

1.2 Warnhinweise

Warnhinweise warnen vor möglichen Personen- und Sachschäden. Dadurch wird der sichere Umgang mit dem Produkt ermöglicht. Warnhinweise sind wie folgt abgestuft:

WARNUNG

Warnung vor schweren Personenschäden

▷ Tödliche und schwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

VORSICHT

Warnung vor leichten bis mittelschweren Personenschäden

▷ Leichte bis mittelschwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

ACHTUNG

Warnung vor Sachschäden

▷ Sachschäden sind möglich, wenn der Warnhinweis nicht beachtet wird.

1.3 Rechtliche Hinweise

© Alle Rechte bei ifm electronic gmbh. Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh.

Alle auf unseren Seiten verwendeten Produktnamen, Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber.

1.4 Open source information

Weitere Informationen zur Open source information unter: documentation.ifm.com.

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.

2.1 Sicherheitssymbole auf dem Gerät

Auf dem Gerät werden die folgenden Symbole verwendet. Die Hinweise beachten, um Gefährdungen zu vermeiden:

• Die elektrische Versorgung muss der IEC 61010-1, Kap. 9.4 – Energiebegrenzte Stromkreise entsprechen. (→ Elektrischer Anschluss ☐ 16)
  • Lasersicherheit. (→ Lasersicherheit ☐ 5)
• Gerät der Schutzklasse III. Betrieb nur an PELV-Stromkreisen. (→ Elektrischer Anschluss ☐ 16)

2.2 Lasersicherheit

Beschriftung auf dem Gerät:

CLASS 1 LASER PRODUCT

IEC 60825-1:2014

21 CFR PART 1040

Das Gerät emittiert unsichtbare Laserstrahlung ( λ=655 nm ±10 nm) der Laserklasse 1 gemäß

• EN 60825-1:2007 und IEC 60825-1:2007
• EN 60825-1:2014 + AC:2017 + A11:2021 + A11:2021/AC:2022 und IEC 60825-1:2014

USA

Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.

Warnung vor Öffnen des Gerätes oder Beschädigung

WARNUNG

Nach Öffnen des Gerätes oder bei Beschädigung ist die Lasersicherheit nicht mehr gewährleistet.

▷ Haut- oder Augenschäden können auftreten.
▶ Das Gerät nur vom Hersteller öffnen lassen.
▶ Das Gerät bei Beschädigung nicht mehr verwenden und von der Stromversorgung trennen.

2.3 Fotobiologische Sicherheit

Das Gerät besitzt vier voneinander unabhängig einschaltbare Beleuchtungs-LEDs.

• O2I5x0, O2I5x2 und O2I5x4:
Die Beleuchtungs-LEDs emittieren sichtbares Licht der Wellenlänge 617 nm. Das Gerät entspricht der freien Gruppe gemäß EN 62471:2008.
• O2I5x1, O2I5x3 und O2I5x5:
Die Beleuchtungs-LEDs emittieren unsichtbares Infrarotlicht der Wellenlänge 850 nm. Das Gerät entspricht der freien Gruppe gemäß EN 62471:2008.

2.4 Cyber-Sicherheit

ACHTUNG

Ungeschützte Netzwerkumgebung:

Das Gerät beinhaltet keine Maßnahmen zur IT-Sicherheit nach IEC 62443.

▷ Unzulässiger Lese- oder Schreibzugriff auf Daten möglich.
▷ Unzulässige Beeinflussung der Gerätefunktion möglich.
▶ Zugriffsmöglichkeiten auf das Gerät prüfen und einschränken.

3 Bestimmungsgemäße Verwendung

Das Gerät decodiert gelabelte und direktmarkierte 2D-Codes und 1D-Barcodes und erkennt Schriften (OCR).

3.1 Einsatzbereich

Die Gerätesicherheit ist gemäß EN IEC 61010-2-201 für die Nutzung unter folgenden Umgebungsbedingungen ausgelegt:

• Verwendung in Innenräumen
• Höhenlagen bis zu 4000 m
• Relative Luftfeuchte bis maximal 90 %, nicht kondensierend
• Verschmutzungsgrad 3

Elektromagnetische Verträglichkeit (EMV):

Das Gerät ist für den Einsatz in Industrieumgebungen bestimmt.

In Haushaltsumgebung kann dieses Produkt Rundfunkstörungen verursachen.

▶ Bei Bedarf EMV-Maßnahmen zur Abschirmung ergreifen.

Die IP-Schutzart wurde nicht bewertet von UL® Underwriters Laboratories®.

Das Einstellen des Fokus ist für eine Lebensdauer von 200.000 Änderungen ausgelegt.

Die Teach-Taste ist für eine Lebensdauer von 100.000 Tastendrücken ausgelegt.

4 Funktion

Das Gerät prüft und überwacht Codeinhalte, Codeeigenschaften und Codequalität und erkennt Schriften (OCR). Dazu erstellt es Bildaufnahmen mit eingestellten Anwendungen.

Das Gerät gibt die Ergebnisse auf einer Ethernet basierten Schnittstelle (Prozessschnittstelle) aus.

Zusätzlich verfügt das Gerät über 2 Schaltausgänge zur Ansteuerung externer Geräte.

4.1 Übersicht der Gerätefunktionen

• Integrierte, konfigurierbare Code-Auswertung und Schrifterkennung (OCR)
• Lesen unterschiedlicher Codetypen mit einer Anwendung
  • Prozessschnittstellen:
• O2I50x: Ethernet TCP/IP und Ether
  Net/IP
• O2I51x: Ethernet TCP/IP und PROFINET
  • Parametrierschnittstelle: Ethernet TCP/IP
• Ansteuerung der Schaltausgänge durch die aktive Anwendung oder extern über Prozessschnittstelle
• Automatisches Einstellen der Fokus-, Belichtungs- und Codeparameter während der Konfiguration
• Interne Beleuchtung
  • Ansteuerung externer Beleuchtungen
  • Interne und externe Triggerung von Bildaufnahmen
• Datenverarbeitung mit Funktionsbausteinen und logischen Verknüpfungen im Gerät
• Integrierter ifm-Speicherstick speichert aktuelle Konfiguration für einfachen Gerätetausch. Zusätzlich optionale Fehlerbildspeicherung.

4.2 Web Frontend

Das Gerät besitzt ein Web Frontend, über das die folgenden Informationen abgerufen werden können:

• Lizenzen
• Gerätekonfiguration (zum Speichern ist der ifm-Speicherstick notwendig)
• Fehlerbilder (zum Speichern ist der ifm-Speicherstick notwendig)

Der ifm-Speicherstick ist als Zubehör geplant: ifm.com, Artikelnr.: E2D504

Web Frontend aufrufen

▶ IP-Adresse des Gerätes in einem Webbrowser eingeben. Beispiel: http://192.168.0.69

4.3 Triggern von Bildaufnahmen

Es können 1...5 Parametersätze für Bildaufnahmen definiert werden.

Die Bildaufnahmen zur Codeerkennung werden über ein internes oder externes Triggersignal ausgelöst. Abhängig vom eingestellten Triggermodus werden dann die jeweiligen Bilder aufgenommen.

• Interne Triggerung
• Kontinuierliche Bildaufnahmen mit einer festen Bildrate.
  – Einstellung über ifm Vision Assistant.

- Externe Triggerung

• Bildaufnahme aktiviert durch externe Triggerquelle (Schaltsignal eines angeschlossenen Sensors) über den Triggereingang.
• Bildaufnahme aktiviert durch Prozessschnittstellen-Kommando (SPS) über Ethernet.

Bei Verwendung einer internen oder externen Beleuchtung wird mit jeder Triggerung auch die Beleuchtung eingeschaltet.

4.3.1 Externe Triggerung

Für die externe Triggerung von Bildaufnahmen können verschiedene Triggermodi verwendet werden (→ Softwarehandbuch unter documentation.ifm.com):

• Negative Flanke
• Positive Flanke
  • Negative und positive Flanke
• Gated Trigger
• Burst-Trigger

Während ein Triggervorgang noch nicht abgearbeitet ist, kann kein neuer Trigger ausgelöst werden. Ein zu frühes Triggersignal wird verworfen und als Fehler "Trigger Overrun" behandelt. Das Ready-Signal "Bereit für Trigger" kann auf einen Schaltausgang ausgegeben werden.

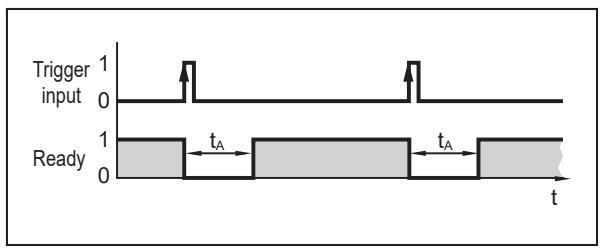

Abb. 1: Ready-Signal ("Bereit für Trigger")

Beispiel: Ein Reflexlichttaster als externe Triggerquelle triggert das Gerät bei positiver Flanke. ( t_A = Auswertezeit)

4.3.2 Interne Entprellung

Abb. 2: Interne Entprellung
1: Triggereingang
2: Bildaufnahme

Der Triggereingang kann intern entprellt werden (Voreinstellung: interne Entprellung deaktiviert). Die interne Entprellung verhindert, dass mehrere kurze Pulse eine Triggerung auslösen. Der Puls muss mindestens 4 ms lang sein, damit er als Triggerung erkannt wird.

Abhängig von der elektrischen Installation ist das Entprellen unnötig.

Eine Triggerverzögerung ist einstellbar.

4.4 Schaltausgänge

Die Schaltausgänge OUT1 und OUT2 sind konfigurierbar. Falls eine externe Beleuchtung angeschlossen wird, steht für die Anwendung nur noch OUT1 zur Verfügung.

Die Konfiguration kann für jede Anwendung mittels ifm Vision Assistant individuell festgelegt werden. Die Standardkonfiguration ist in folgender Tabelle dargestellt.

Ausgang	Standard	Externe Beleuchtung	Prozessschnittstelle
OUT1	Für Anwendungen über ifm Vision Assistant:Ready-Signal ("Bereit für Trigger")0: Gerät beschäftigt1: Gerät bereit für Triggersignal		Über Kommandoschaltbar
	Bei Verwendung der Teach-Taste:Auswertung erfolgreich (pass/fail)
OUT2	Für Anwendungen über ifm Vision Assistant:Code-Auswertung0: Code-Auswertung nicht erfolgreich1: Code-Auswertung erfolgreich	Triggerausgang
	Bei Verwendung der Teach-Taste:OUT2 nicht belegt

Tab. 1: Standardkonfiguration der Schaltausgänge

Der Schaltausgang schaltet, sobald einer der folgenden Gerätestatus eingetreten ist:

• "Bereit für Trigger"
  Das Gerät meldet, dass ein neues Bild aufgenommen werden kann. Nur bei diesem Gerätestatus werden Triggerungen verarbeitet. Bei kontinuierlicher Bildaufnahme wird der Gerätestatus "Bereit für Trigger" nicht ausgegeben.
  • "Bildaufnahme beendet"
  Das Gerät meldet, dass die Bildaufnahme beendet ist. Der Gerätestatus kann zum Kaskadieren von Geräten verwendet werden, um gegenseitige Störungen bei der Bildaufnahme zu vermeiden.
• "Fehler"
  Das Gerät meldet, dass intern ein Fehler vorliegt. Detaillierte Informationen zum Fehler können über Ethernet abgefragt werden.
  • "Gesteuert über Prozessschnittstelle" (z. B. von SPS)
  Das Gerät wird über das Kommando "O" angesteuert (→ Programmer's Guide).
  • "Benutzerdefinierte Zustände"
  Die benutzerdefinierten Zustände ändern sich durch das Verarbeiten von Codes (z. B. Code gefunden, Code stimmt mit Referenz überein, Codequalität außerhalb des Schwellwertes etc.).

4.5 Interne Beleuchtung

Die aktivierte interne Beleuchtung kann die Objekterkennung verbessern. Die 4 Beleuchtungs-LEDs sind einzeln aktivierbar.

Über die Software ifm Vision Assistant wird die interne Beleuchtung eingestellt.

Abb. 3: Beleuchtungs-LEDs

• O2I5x0, O2I5x2, O2I5x4: Rotlicht (617 nm) und integrierte Polarisationsfilter
• O2I5x1, O2I5x3, O2I5x5: Infrarotlicht (850 nm)

5 Montage

Das Gerät kann vor oder über dem Objekt montiert werden, je nach Applikation und Oberfläche des zu überwachenden Objekts.

▶ Gerät mit zwei geräteseitigen Gewinde-Bohrungen an einer Halterung befestigen. Anzugsdrehmoment max. 2,1 Nm.
▶ Lasermarkierungen zum Ausrichten des Geräts verwenden (→ Gerät und Objekt ausrichten ☐ 14).

Informationen zu verfügbarem Zubehör unter www.ifm.com.

5.1 Montagehinweise

Lagerung bei hoher Luftfeuchte kann nach Einschalten des Gerätes zu einem Beschlag der Scheibe und dadurch zu Funktionsbeeinträchtigungen führen.

▶ Folgende Grenzen nicht überschreiten:

Temperatur	Maximal empfohlene relative Luftfeuchte
25 °C	75 %
30 °C	72 %
35 °C	70 %
40 °C	67 %

▶ Gegenlicht, Streulicht und wechselnde Lichtverhältnisse vermeiden. Fällt Sonnenlicht in die Optik oder auf die zu überwachende Szene, kann es zu Störungen kommen.
▶ Bei der Montage auf eine mechanische Entkoppelung achten, um ein Vibrieren des Sensors zu verhindern.
▶ Stark verschmutzende Bereiche der Anlage vermeiden.

Nebeneinander montierte Geräte können sich bei zeitgleichem Belichten mit aktiver Beleuchtung gegenseitig stören.

▶ Konstante externe Beleuchtung verwenden oder nacheinander triggern.

▶ Sicherstellen, dass das Druckausgleichselement auf der Geräteunterseite nicht abgedeckt ist.

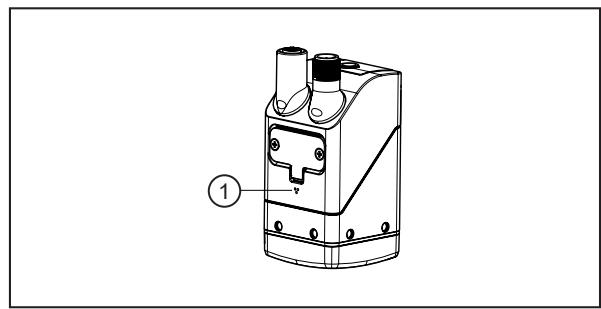

1: Druckausgleichselement
Abb. 4: Druckausgleichselement

ACHTUNG

Laserstrahlen können den Bildsensor zerstören

▷ Materialbearbeitende Laserstrahlen können beim Eintritt in die Geräteoptik den Bildsensor des Gerätes zerstören.
▶ Das Gerät nicht in unmittelbarer Nähe zu materialbearbeitenden Laserstrahlen montieren (beispielsweise Laserbeschriftungssysteme).

5.2 Montage mit Klemmzylinder

Abb. 5: Montage mit Montageset E2D500

1: M4-Schrauben

2: M4-Gewindebohrungen (Tiefe 7 mm)

3: Halterung

4: Klemmzylinder

▶ Halterung mit zwei M4-Schrauben an den M4-Gewindebohrungen des Geräts befestigen. Anzugsdrehmoment maximal 2,1 Nm.

▶ Klemmzylinder an Halterung befestigen.

5.3 Montage mit Dombeleuchtung

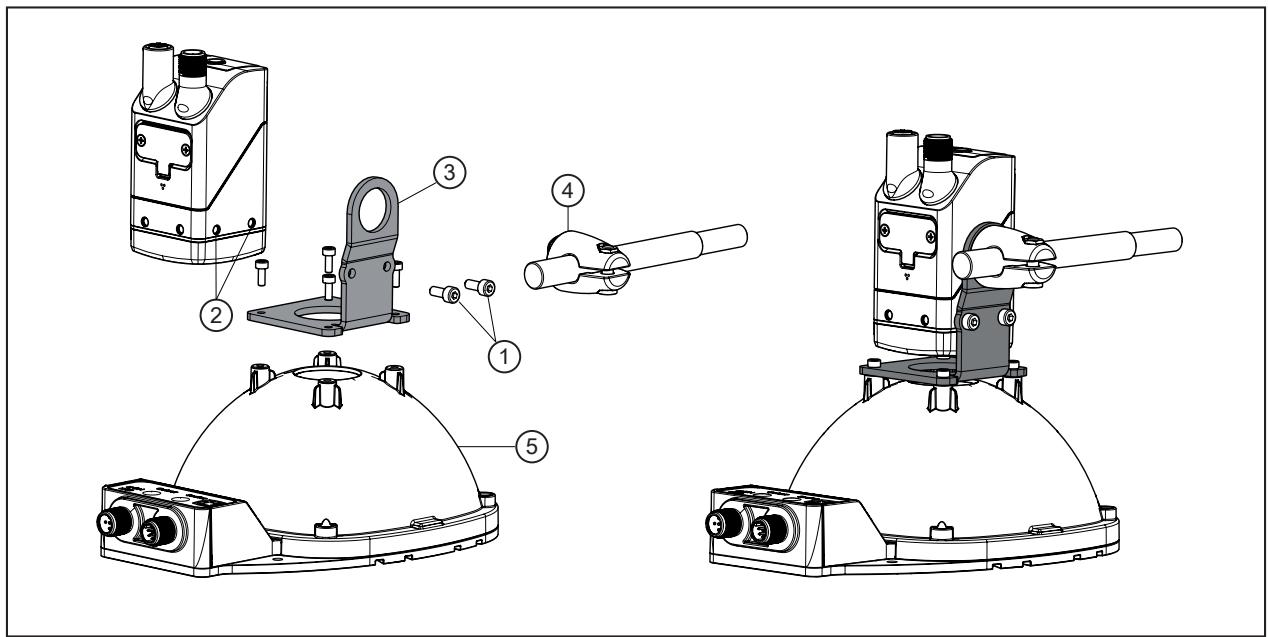

Abb. 6: Montage mit Montageset E2D501

1: M4-Schrauben

2: M4-Gewindebohrungen (Tiefe 7 mm)

3: Halterung

4: Klemmzylinder

5: Dombeleuchtung

▶ Halterung mit zwei M4-Schrauben an den M4-Gewindebohrungen des Geräts befestigen. Anzugsdrehmoment maximal 2,1 Nm.
▶ Halterung mit vier Schrauben an Dombeleuchtung befestigen.
▶ Klemmzylinder an Halterung befestigen.

5.4 Gerät und Objekt ausrichten

Mit 2 Lasermarkierungen wird das Gerät ausgerichtet. Die Lasermarkierungen markieren einen Bereich auf der Oberfläche. In dem Bereich wird ein Objekt vom Gerät erkannt.

Das Gerät ausrichten:

▶ Teach-Taste für 3 Sekunden drücken.
▷ Die 2 Lasermarkierungen leuchten.
▶ Gerät mittig zum Objekt platzieren.

Abb. 7: Seitenansicht des Gerätes

Die Lebensdauer der Lasermarkierungen beträgt ca. 10.000 Stunden.

▶ Die Lasermarkierungen nur kurzzeitig zum Ausrichten aktivieren.

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Stromversorgung vor elektrischem Anschluss spannungsfrei schalten.

Gerät der Schutzklasse III (IEC 61010-2-201 Kap. 6.5.2.101.4).

Die elektrische Versorgung darf

• nur durch PELV-Stromkreise (IEC 61010-2-201 Kap. 3.111) erfolgen,
• im Betriebsfall 35 V DC nicht übersteigen,
  • bei einem Einzelfehler 60 V DC nicht übersteigen und
  • die erlaubte Betriebsspannung des Gerätes nicht übersteigen (siehe Datenblatt).

Die Isolierung externer Stromkreise muss der IEC 61010-2-201, Abb. 102 entsprechen.

WARNUNG

Ungeeignete Stromversorgung

▷ Elektrischer Stromschlag mit schweren Verletzungen oder Todesfolge möglich.
▶ PELV-Stromversorgung im angegebenen Spannungsbereich verwenden.

Für die elektrische Versorgung energiebegrenzte Stromkreise verwenden (IEC 61010-1 Kap. 9.4). Die Energie des Stromkreises kann bei einer Betriebsspannung von 24 V durch eine Überstromschutzeinrichtung begrenzt werden. Die Überstromschutzeinrichtung muss einen Strom von 8,3 A in maximal 120 s abschalten. Dabei die spezifische Auslösekennlinie beachten. Mögliche Überstromschutzeinrichtungen:

• Sicherung oder
• nicht einstellbare und nicht selbst wiedereinschaltende elektromechanische Einrichtung.

Den Stromkreis von anderen, nicht energiebegrenzten Stromkreisen mindestens durch eine Basisisolierung trennen.

ACHTUNG

Keine geeignete Energiebegrenzung des Stromkreises

▷ Im Fehlerfall Brandgefahr möglich.
▶ Energiebegrenzten Stromkreis gemäß IEC 61010-1 Kap. 9.4 verwenden.

Das Gerät darf nur an interne Ethernet-Netzwerke angeschlossen werden, die das Gebäude nicht verlassen. Es darf nicht mit TNV-Stromkreisen verbunden werden.

ACHTUNG

Einen zusätzlichen Schutz gegen Stoßspannungen nach IEC 61000-4-5 verwenden, wenn das Verbindungskabel länger als 30 m ist.

ACHTUNG

Gerätebeschädigung durch locker verschraubte M12-Steckverbinder.

▷ Die im Datenblatt angegebene IP-Schutzart wird nur bei fest verschraubten M12-Steckverbindern gewährleistet.
▶ Die M12-Steckverbinder fest mit dem Gerät verschrauben.
▶ Nicht benutzte Buchsen mit Verschlusskappen verschließen (E73004). Anzugsdrehmoment: 0,6...0,8 Nm.
▶ Zugentlastungen für am Gerät verbundene Leitungen verwenden.

Bei permanentem Einsatz des Gerätes im Nassbereich kann die Überwurfmutter des M12-Industrial-Ethernet-Verbindungskabels (z. B. E11898) korrodieren.

▶ Verbindungskabel mit einer Überwurfmutter aus V4A verwenden.

Für den Gültigkeitsbereich cULus:

Mindesttemperaturfestigkeit des Kabels zum Anschluss an Feldanschlussklemmen: 70 °C.

6.1 Anschlussbelegung

1 Ethernet (Parametrierschnittstelle, Prozessschnittstelle)M12-Buchse, D-kodiert, 4-polig
	1: TD+2: RD+3: TD-4: RD-S: Shield
2 Stromversorgung und ProzessausgängeM12-Stecker, A-kodiert, 5-polig
	1: U+2: Triggereingang3: GND4: Schaltausgang OUT1 – Ready5: Schaltausgang OUT2

6.1.1 Umschaltung PNP/NPN

Die Pins 2, 4 und 5 können zwischen PNP und NPN-Logik umgeschaltet werden.

Die Einstellung kann nicht für einzelne Pins vorgenommen werden, sondern gilt für alle Pins gleichzeitig.

6.2 Maximale Stromaufnahme

Im Datenblatt ist die maximale Stromaufnahme des Gerätes gemäß IEC 61010-2-201 angegeben:

Die maximale Stromaufnahme entspricht der mittleren Stromaufnahme für die ungünstigste Versorgungsspannung und die maximale Gerätebelastung (Belichtungszeit, Framerate, interne Beleuchtung, eingeschalteter Speicherstick, maximal belastete Schaltausgänge etc.).

Die applikationsabhängige mittlere Stromaufnahme kann deutlich darunter liegen.

Die maximale Stromaufnahme ist beim Belichten der Bildaufnahme mit der internen Beleuchtung erhöht: max. 15 ms um ca. 150-200 mA über der mittleren Stromaufnahme.

▶ Das Netzteil des Gerätes unter Berücksichtigung der maximalen Stromaufnahme auswählen.

6.3 Verdrahtungsbeispiel

Das Gerät kann über folgende Möglichkeiten extern getriggert werden:

• Ethernet
• Externes Schaltsignal über Triggereingang

Im Verdrahtungsbeispiel wird die Bildaufnahme mit einem Näherungsschalter über den Triggereingang getriggert.

Abb. 8: Verdrahtungsbeispiel einer Triggerschaltung

1: Gerät
2: Notebook zum Parametrieren
3: Industrie-PC zum Auswerten und Triggern
4: Näherungsschalter
5: Spannungsquelle

Für externe Triggersensoren ist ein Adapterkabel (Y-Kabel) verfügbar: → Zubehör unter www.ifm.com.

6.4 Externe Beleuchtung

Zum Verbessern der Objekterkennung kann eine externe Beleuchtung angeschlossen werden. Beispielsweise eignet sich die Beleuchtungseinheit O2D9xx.

Die Beleuchtungseinheit wird mit dem Schaltausgang OUT2 des Gerätes verbunden. Die Beleuchtungseinheit ist aktiv, solange OUT2 den Zustand "high" hat.

Für externe Beleuchtungen ist ein Adapterkabel (Y-Kabel) verfügbar: → Zubehör unter www.ifm.com.

7 Installation

Um die volle Funktion des Gerätes nutzen zu können, wird für die Parametrierung die Software ifm Vision Assistant benötigt.

▶ Die Software ifm Vision Assistant über den Downloadbereich des Gerätes herunterladen: documentation.ifm.com

Die Bedienung des ifm Vision Assistant ist im Softwarehandbuch beschrieben. → Softwarehandbuch unter documentation.ifm.com

7.1 Firmware aktualisieren

▶ Die Software ifm Vision Assistant über den Downloadbereich des Gerätes herunterladen: documentation.ifm.com
▶ Das Gerät mit der Software ifm Vision Assistant verbinden.
▶ Die Firmware des Gerätes aktualisieren.
▷ Das Aktualisieren der Firmware löscht die auf dem Gerät gespeicherte Konfiguration. Die Konfiguration des Gerätes kann vor dem Aktualisieren gesichert und anschließend wiederhergestellt werden.

8 Bedien- und Anzeigeelemente

Abb. 9: LEDs und Taste

1: Teach-LED (grün)
2: Teach-LED (gelb)
3: Ethernet-LED (grün)
4: Power-LED (grün)
5: OUT1-LED (gelb)
6: OUT2-LED (gelb)
7: Teach-Taste

Abb. 10: Lasermarkierungen
8: Rote Lasermarkierungen (655 nm)

8.1 Signalanzeigen

Grüne Teach-LED	Gelbe Teach-LED	Lasermarkierungen	Beschreibung
leuchtet	---	leuchten	Ausrichtmodus aktiv
leuchtet	blinkt mit 1 Hz	blinken mit 1 Hz	Einrichtungsmodus aktiv
blinkt mit 2 Hz	---	---	Konfiguration wird gespeichert
leuchtet für 2 s	---	---	Konfiguration erfolgreich gespeichert
blinkt mit 8 Hz	blinkt mit 8 Hz	---	Aktiver Modus zur Übertragung der Konfiguration vom ifm-Speicherstick mittels Teach-Taste
---	blinkt mit 8 Hz	---	Fehler: Tastensperre ist aktiv
---	blinkt mit 8 Hz	blinken mit 8 Hz	Fehler: Konfiguration ist fehlgeschlagen
blinkt mit 2 Hz	blinkt mit 2 Hz	---	Optische Lokalisierung ist aktiv (→ Optische Lokalisierung ☐ 23)

Tab. 2: Teach-LED (grün, gelb), Lasermarkierungen

Ethernet-LED	Power-LED	OUT1-LED	OUT2-LED	Beschreibung
---	leuchtet	---	---	Gerät ist betriebsbereit.
---	blinkt mit 0,5 Hz	---	---	Gerät ist nicht parametriert oder die Parametrierung wurde nicht auf das Gerät geladen. On \\ Off
---	blinkt 2x mit 0,5 Hz	---	---	Gerät ist im Parametriermodus. On \\ Off
---	leuchtet	leuchtet	---	OUT 1 ist geschaltet.
---	leuchtet	blinkt mit 8 Hz	---	OUT1 hat einen Kurzschluss.
---	leuchtet	---	leuchtet	OUT2 ist geschaltet.
---	leuchtet	---	blinkt mit 8 Hz	OUT2 hat einen Kurzschluss.
leuchtet	leuchtet	---	---	Gerät ist betriebsbereit, Ethernet ist verbunden.
blinkt	leuchtet	---	---	Ethernet überträgt Daten.
aus	---	---	---	Ethernet ist nicht verbunden.
---	---	blinkt mit 8 Hz	blinkt mit 8 Hz	Gerät meldet internen Fehler.
---	---	blinkt mit 2 Hz	blinkt mit 2 Hz	Gerät meldet behebbaren Fehler. Die Fehlermeldung kann über Ethernet ausgelesen werden.
---	Lauflicht ⇒			Gerät bootet.
---	Lauflich ⇌			Gerät führt Firmware-Update aus.

Tab. 3: Ethernet-LED, Power-LED, OUT1-LED, OUT2-LED

9 Inbetriebnahme

Fehler bei der Inbetriebnahme

▷ Das Gerät kann Fehler verursachen, wenn es unterhalb 0 °C in Betrieb genommen wird.

▶ Das Gerät oberhalb 0 °C in Betrieb nehmen.

▷ Im Anschluss an die Inbetriebnahme kann das Gerät unterhalb 0 °C verwendet werden. Die möglichen Umgebungstemperaturen sind im Datenblatt angegeben.

Durch Einschalten der Versorgungsspannung wird das Gerät in Betrieb genommen.

Nach etwa 30 Sekunden befindet sich das Gerät im Auswertebetrieb, in dem gespeicherte Anwendungen ausgeführt werden.

Die Anzeigeelemente signalisieren den aktuellen Betriebszustand.

Im Auslieferungszustand sind keine Anwendungen eingerichtet und das Gerät führt keine Funktion aus.

▶ Gerät über eine der folgenden Methoden einstellen:

- Gerät parametrieren über ifm Vision Assistant.

• Code teaches über die Teach-Taste am Gerät.

Für die Programmierung des Gerätes sind SPS-Bausteine und Python-Beispielcode im Web verfügbar: documentation.ifm.com

10 Parametrierung

Das Gerät kann auf folgende Arten parametriert werden:

- Software ifm Vision Assistant (→ Softwarehandbuch unter www.ifm.com):

• Parametrierung von bis zu 32 Anwendungen mit mehreren Codes und Bildaufnahmen.
• Konfiguration von Prozessschnittstelle und Schaltausgängen.

• Code mit Teach-Taste teaches.

• Automatisches Einlernen einer einfachen Applikation mit einem Code in einem Bild.
  – Vorkonfigurierte Prozessschnittstelle und Schaltausgänge.

- Übernahme der Konfiguration vom ifm-Speicherstick (→ Gerät austauschen ☐ 26).

Das Einstellen des Fokus ist für eine Lebensdauer von 200.000 Änderungen ausgelegt.

Die Software ifm Vision Assistant und das Softwarehandbuch sind im Internet verfügbar: www.ifm.com

10.1 Code mit Teach-Taste teaches

Der Code muss eine hohe Qualität und einen hohen Kontrast haben. Das Gerät fokussiert den Code besser, wenn der Hintergrund uninteressant aussieht. Mehrere Codes im markierten Bereich erschweren das Einlernen eines bestimmten Codes.

▶ Hinweise zur Montage des Gerätes beachten (→ Montage ☐ 12).

▶ Gerät und Objekt ausrichten (→ 14).
▶ Teach-Taste für 3 Sekunden drücken.

▷ Die grüne Teach-LED leuchtet permanent.
▷ Auf dem Untergrund leuchten 2 rote Lasermarkierungen.

▶ Einen Code in dem durch die roten Lasermarkierungen markierten Bereich platzieren.
▶ Teach-Taste innerhalb von 2 Minuten (Timeout) für 1 Sekunde drücken.

▷ Die gelbe Teach-LED blinkt, während das Gerät Belichtungszeit und Fokus automatisch einstellt und dann der Code angelernt wird.

▷ Der Code ist angelernt, wenn die grüne Teach-LED kurz blinkt und anschließend für 2 Sekunden leuchtet (→ Signalanzeigen ☐ 20).
▷ Der Code ist nicht angelernt, wenn die gelbe Teach-LED kurz blinkt (→ Signalanzeigen ☐ 20).

Die Teach-Taste ist für eine Lebensdauer von 100.000 Tastendrücken ausgelegt.

10.2 Optische Lokalisierung

Das Gerät kann aus der Ferne über PROFINET in der Anlage lokalisiert werden.

Beim Verwenden des Kommandos blinken die grüne und gelbe Multifunktions-LED. (→ Signalanzeigen ☐ 20)

11 Betrieb

Abb. 11: Objekt detektieren

Folgenden Empfehlungen erhöhen die Erkennungsrate:

▶ Objekt (3) im Sichtfeld (2) platzieren.
▶ Weitere Objekte aus dem Sichtfeld räumen.
▶ Bei Objekten mit glänzender Oberfläche:
• das Gerät (1) leicht neigen oder
- den Polfilter verwenden (nur verfügbar im O2I5x0, O2I5x2 und O2I5x4).
▶ Frontscheibe des Gerätes (1) reinigen.
▶ Hinweise zur Montage beachten (→ Montage ☐ 12).

11.1 Temperaturabschaltung

Das Gerät ist zum Schutz der Hardware mit einer Temperaturabschaltung ausgestattet.

Diese kann sich in folgenden Fällen aktivieren:

• bei hoher Umgebungstemperatur
• bei hoher Bildwiederholrate
• bei langer Belichtungszeit

Bei aktiver Temperaturabschaltung werden keine Bilder aufgenommen. Die Temperaturabschaltung deaktiviert sich, wenn die interne Temperatur des Gerätes gesunken ist.

Die Lasermarkierungen werden bei den folgenden internen Temperaturen des Gerätes deaktiviert:

<5°C
>70°C

12 Fehlerbehebung

Wenn sich das Gerät unerwartet oder fehlerhaft verhält:

▶ Neueste Versionen von Firmware und ifm Vision Assistant herunterladen und installieren. Download unter documentation.ifm.com.

Wenn die Probleme weiterhin bestehen:

▶ Den ifm-Support kontaktieren. Kontakt unter www.ifm.com.

13 Wartung, Instandsetzung und Entsorgung

Bei sachgemäßem Betrieb ist das Gerät wartungsfrei.

Verschmutzungen reduzieren den Kontrast und die Erkennungsrate.

▶ Die Frontscheibe von Verschmutzungen freihalten.
▶ Glasreiniger als Reinigungsmittel verwenden. Lösemittelhaltige Reiniger können das Frontglas beschädigen.

Das Gerät darf nur vom Hersteller repariert werden.

Das Gerät darf nur durch den Hersteller geöffnet werden. Für den Austausch des Gerätes darf die Wartungsklappe vom Benutzer geöffnet werden.

▶ Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.

13.1 Gerät austauschen

Beim Austausch des Gerätes kann die gespeicherte Konfiguration auf das neue Gerät übertragen werden. Dafür wird der interne ifm-Speicherstick des alten Gerätes in das neue Gerät eingesteckt.

Der integrierte ifm-Speicherstick hat eine Datenerhaltungszeit von 3 Jahren bei maximal 55 °C Lagertemperatur. Bei Überschreitung ist ein Datenverlust möglich. Während des Betriebs erfolgt ein periodisches Auffrischen der gespeicherten Daten.

Die Wartungsklappe darf nur für das Übertragen der Konfiguration geöffnet werden. ▶ Wartungsklappe nur in sauberer und trockener Umgebung öffnen (Verschmutzungsgrad 2).

Der ifm-Speicherstick darf nur mit den Geräten O2x5xx verwendet werden. ▶ Den ifm-Speicherstick nicht mit PC, Notebook etc. verwenden.

Austausch des ifm-Speichersticks:

Abb. 12: Gerät austauschen
1: Wartungsklappe

▶ An dem Gerät verbundene Leitungen entfernen.
▶ Gerät vom Strom abtrennen.
▶ Die Schrauben der Wartungsklappe lösen.
▶ Die Wartungsklappe von dem Gerät abnehmen.

Das Dichtungsgummi auf der Innenseite der Wartungsklappe nicht beschädigen.

▶ Den ifm-Speicherstick aus dem alten Gerät in das neue Gerät stecken.
▶ Die Wartungsklappe wieder befestigen. Die Schrauben mit max. 0,2 Nm anziehen.

Die Konfiguration im neuen Gerät aktivieren:

▶ Das neue Gerät mit der Spannungsversorgung verbinden.

▶ Teach-Taste drücken während die Teach-LEDs (grün) und (gelb) blinken.

Die Konfiguration wird vom ifm-Speicherstick auf das neue Gerät übertragen.
