Betriebsanleitung

Drehzahlwächter Compact M30

DC-Ausführung

DI5020

Inhaltsverzeichnis

1 Vorbemerkung 3
1.1 Verwendete Symbole 3
2 Sicherheitshinweise 4
3 Bestimmungsgemäße Verwendung 5
4 Funktion 6
4.1 Schaltfunktion Schließer 6
4.2 Bedämpfung 6
4.3 Funktionsdiagramm.... 6
5 Montage 7
6 Elektrischer Anschluss 8
7 Einstellungen 9
7.1 Feineinstellung des Schaltpunkts als Schließer. 9
8 Betrieb 10
9 Wartung, Instandsetzung und Entsorgung 11

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über documentation.ifm.com.

1.1 Verwendete Symbole

√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.
  • Das Produkt in der Originalverpackung lagern.

3 Bestimmungsgemäße Verwendung

Das Gerät erfasst berührungslos das Unterschreiten einer eingestellten Drehzahl und meldet dies durch ein Schaltsignal.

4 Funktion

4.1 Schaltfunktion Schließer

Transistorausgang	LED grün	Beschreibung
geschaltet (leitend)	Ein	Drehzahl > SP + Hy und während Anlaufüberbrückung
nicht geschaltet (gesperrt)	Aus	Drehzahl < SP

SP = Schaltpunkt

Hy = Hysterese

4.2 Bedämpfung

Die gelbe LED zeigt den Bedämpfungszustand des Sensors an, unabhängig von der Schaltfunktion und vom Schaltzustand des Transistorausgangs.

Sensorzustand	LED gelb
unbedämpft	Aus
bedämpft	Ein

4.3 Funktionsdiagramm

1: Spannungsversorgung
2: Anlaufüberbrückung
3: Schaltfunktion Schließer

SP: Schaltpunkt

Hy: Hysterese

= Transistorausgang geschaltet (leitend)

Die Anlaufüberbrückung unterdrückt eine Fehlermeldung, solange die Anlage anläuft und die Mindestdrehzahl noch nicht erreicht ist. Sie ist nach dem Anlegen der Spannungsversorgung nur einmal wirksam.

Eine Kopplung der Spannungsversorgung von Antrieb und Drehzahlwächter ermöglicht bei häufigem Ein- und Ausschalten, dass die Anlaufüberbrückung bei jedem Einschalten der Anlage wirksam ist.

5 Montage

Abb. 1: Montageprinzip

Abb. 2: Montagevorgaben

▶ Das Gerät mit Hilfe einer Montagehalterung befestigen und mit den beigepackten Muttern gegen Loslösen sichern.
▶ Für eine einwandfreie Funktion die oben genannten Montagevorgaben einhalten.
▶ Das Gerät bündig einbauen.

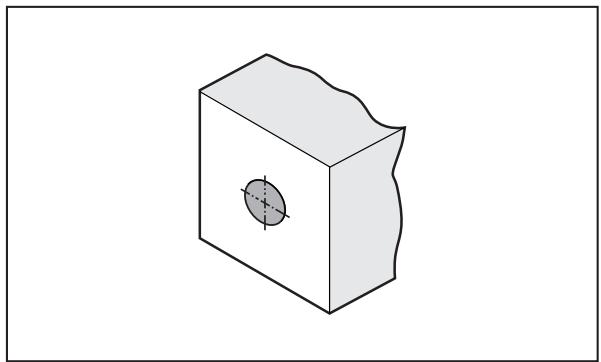

Abb. 3: Zylindrische Bauform bündig

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

BK: Schwarz
BN: Braun
BU: Blau

7 Einstellungen

Abb. 4: Anzeige- und Bedienelemente

▶ Die zu überwachende Mindestdrehzahl in der Anlage konstant halten.
▶ Gerät an Versorgungspannung anschließen.
▶ Anlaufüberbrückungszeit verstreichen lassen.
▶ Abhängig vom Zustand der grünen LED die Schaltpunkteinstellung durchführen.

7.1 Feineinstellung des Schaltpunkts als Schließer

Wenn die grüne LED nicht leuchtet:

▶ Poti langsam nach links (-) drehen, bis die grüne LED aufleuchtet.
▷ Einstellung ist abgeschlossen.

Wenn die grüne LED leuchtet:

▶ Poti nach rechts (+) drehen, bis die grüne LED erlischt.
▶ Poti langsam wieder nach links (-) drehen, bis die grüne LED aufleuchtet.
▷ Einstellung ist abgeschlossen.

1: Mehrgangpotentiometer zur Schaltpunkteinstellung (ohne Anschlag)

2: LEDs:

• Grüne LED zur Schaltzustandsanzeige → Funktion
• Gelbe LED zur Anzeige der Bedämpfung (Eingangssignal) → Bedämpfung

8 Betrieb

Der Betrieb ist wartungsfrei.

Für eine einwandfreie Funktion beachten:

▶ Die aktive Fläche und den Freiraum von metallischen Ablagerungen und Fremdkörpern freihalten.
▶ Geräte mit hoher Nahfeldstärke (z. B. Mobiltelefone) nicht in unmittelbarer Nähe des Drehzahlwächters betreiben.

9 Wartung, Instandsetzung und Entsorgung

Der Betrieb des Geräts ist wartungsfrei.

Das Gerät darf nur vom Hersteller repariert werden.

▶ Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.
