Marke	IFM
Modell	AC2046
Kategorie	Industrieelektronik
Produkttyp	AS-i AirBox-Modul (AS-i Slave, Profil S 3.F) mit pneumatischen Ausgängen und Eingängen für Sensoren
AS-i Versorgungsspannung	31,6 V DC
Max. Eingangsstrom	165 mA
Ausgangsspannung	30 V DC
Max. Ausgangsstrom	100 mA
Integrierte Sensorversorgung	100 mA insgesamt pro Modul
Druckluftdruck	3 bis 8 bar (Spitzen >8 bar nicht zulässig)
Vakuum-Option	90% mit Hilfsluft 3-8 bar
Sensoranschluss	Steckbare M12-Verbinder (Pinbelegung laut Tabelle)
AS-i Anschluss	Über EMS-Verdrahtungsmodul
Pneumatikanschluss	Legris 3000 System / 8 mm (Druckluft) und 4 mm (Hilfsluft)
Pneumatische Ausgänge	2 Wege (4/2-Wegeventil) mit manueller ¼-Dreh-Betätigung
LED-Anzeigen	AS-i PWR (grün), I-1, I-2 (gelb), O-3 (gelb)
Adressierung	Adressen 1-31 über Adressiereinheit (bei Lieferung auf 0)
Elektromagnetische Verträglichkeit (EMV)	Getestet nach EN 61000-4-2: Kontaktentladung ±4 kV, Luftentladung ±8 kV
Schutzart	IP 67 (ohne Schlauch an Hilfsluft)
Empfohlene Luftqualität	Gefilterte Luft 5 µm, geölt (ISO-VG10) oder ungeölt (falls geölt, dann immer geölt)
Anzahl Seiten der Anleitung	14 Seiten

Häufig gestellte Fragen - AC2046 IFM

Wie adressiere ich die AirBox AC2046?

Montieren Sie das Modul auf die Adressiereinheit, weisen Sie eine freie Adresse zwischen 1 und 31 zu (bei Lieferung auf 0), montieren Sie es dann auf den mit dem AS-i-Netz verbundenen Verdrahtungssockel mit einem Drehmoment von 0,8 Nm.

Welcher Druckluftdruck ist erforderlich?

Die AirBox arbeitet mit Druckluft von 3 bis 8 bar. Druckspitzen über 8 bar können zu permanenten Dichtungsfehlern führen.

Wie schließe ich die Sensoren an?

Die 2-Draht- oder 3-Draht-PNP-Sensoren (gemäß IEC 947-5-2) werden an die M12-Buchsen angeschlossen. Die Pinbelegung ist in der Anleitung angegeben (Pin 1 für L+, 3 für L- usw.).

Wie verwende ich die manuelle Betätigung?

Die manuelle Betätigungsschraube ermöglicht das manuelle Betätigen des pneumatischen Ausgangs. Sie können drücken/loslassen oder drücken/drehen/verriegeln. Die elektrische Steuerung hat Vorrang.

Wann wird Hilfsluft verwendet?

Hilfsluft ist erforderlich, wenn der Betriebsdruck unter 3 bar liegt, ein Unterdruck (Vakuum) verwendet werden soll, oder um einen Druckabfall aufgrund einer großen Anzahl parallel geschalteter Aktuatoren auszugleichen.

Was bedeuten die LEDs an der AirBox?

Die grüne LED 'PWR' zeigt das Vorhandensein der AS-i-Spannung an. Die gelben LEDs I-1 und I-2 zeigen den Zustand der Eingänge an, und die LED O-3 zeigt den Zustand des pneumatischen Ausgangs an.

Wie warte ich die AirBox?

Verwenden Sie gefilterte Druckluft (5 µm) und geölt (ISO-VG10) oder ungeölt. Wenn das Gerät mit geölter Luft verwendet wurde, muss es danach immer geölt werden.

Welche EMV-Vorsichtsmaßnahmen sind zu treffen?

Halten Sie die Testpegel ein: Kontaktentladung ±4 kV, Luftentladung ±8 kV. Um stärkere Entladungen zu vermeiden, sorgen Sie für Potenzialausgleich, trennen Sie Signal- und Versorgungskabel, und isolieren Sie die AirBox von jeder elektrostatischen Quelle.

Wie trenne ich die Druckluftschläuche?

Drücken Sie den schwarzen Ring der Legris 3000-Verbindung, während Sie am Schlauch ziehen.

Wo kann ich die vollständige Anleitung herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com erhältlich. Sie können auch eine Übersetzung in Ihre Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG AC2046 IFM

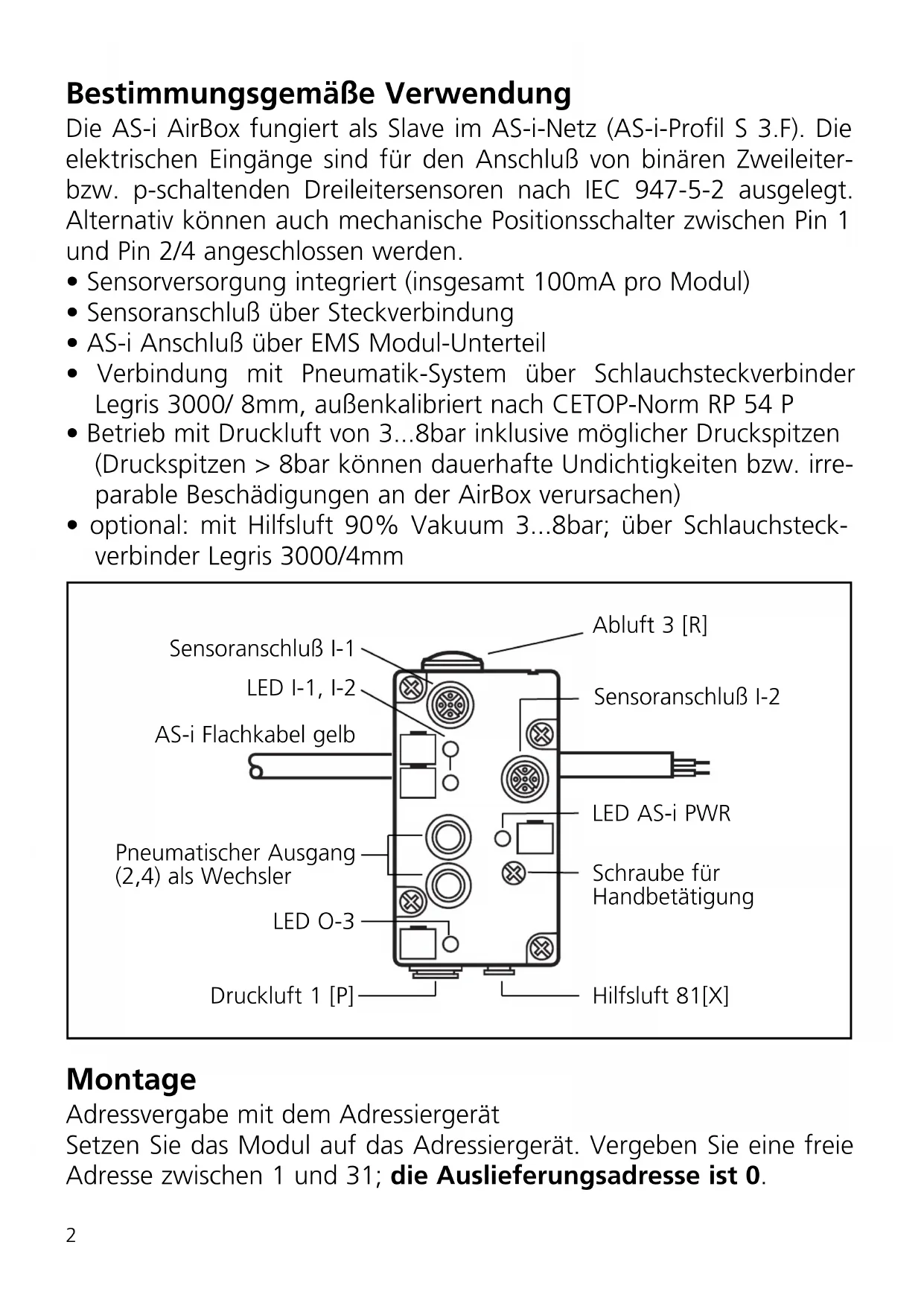

Bestimmungsgemäße Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Die elektrischen Eingänge sind für den Anschluß von binären Zweileiter-bzw. p-schaltenden Dreileitersensoren nach IEC 947-5-2 ausgelegt. Alternativ können auch mechanische Positionsschalter zwischen Pin 1 und Pin 2/4 angeschlossen werden.

• Sensorversorgung integriert (insgesamt 100mA pro Modul)
• Sensoranschluß über Steckverbindung
• AS-i Anschluß über EMS Modul-Unterteil
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder Legris 3000/ 8mm, außenkalibriert nach CETOP-Norm RP 54 P
• Betrieb mit Druckluft von 3...8bar inklusive möglicher Druckspitzen (Druckspitzen > 8bar können dauerhafte Undichtigkeiten bzw. irreparable Beschädigungen an der AirBox verursachen)
• optional: mit Hilfsluft 90% Vakuum 3...8bar; über Schlauchsteckverbinder Legris 3000/4mm

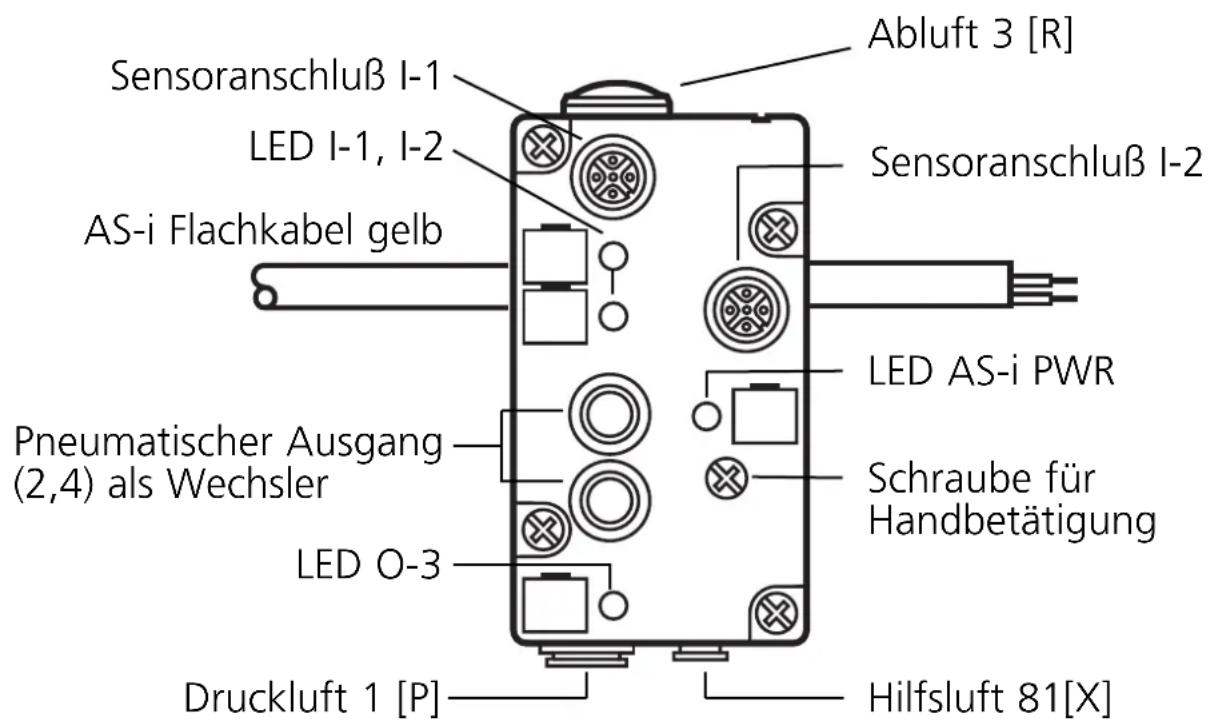

Abluft 3 [R] Sensoranschluß I-1 LED I-1, I-2 AS-i Flachkabel gelb Sensoranschluß I-2 LED AS-i PWR Pneumatischer Ausgang (2,4) als Wechsler Schraube für Handbetätigung LED O-3 Druckluft 1 [P] Hilfsluft 81[X]

Montage

Adressvergabe mit dem Adressiergerät

Setzen Sie das Modul auf das Adressiergerät. Vergeben Sie eine freie

Adresse zwischen 1 und 31; die Auslieferungsadresse ist 0.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Die AirBox kann in staubiger Umgebung mit dem Filter nach unten montiert werden.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie den Anschluß für Druckluftzufuhr 1 (P), den pneumatischen Ausgang (Wechsler) 2 und 4 und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System. Schneiden Sie den Anschlußschlauch gerade ab und schieben Sie ihn in die Steckverbindung, bis er hörbar einrastet.

Externe Hilfsluft

Externe Hilfsluft wird benötigt

• wenn Drücke kleiner 3bar geschaltet werden sollen
• wenn Vakuum geschaltet werden soll
• bei Parallelschaltung von Ventilen, wenn ein erheblicher Druckabfall zu erwarten ist (bei hohem Gleichzeitigkeitsfaktor)

Die Hilfsluft muß mit mindestens 3bar angelegt werden, um das Schalten des Ventils zu ermöglichen.

Der Anschluß der Steuerluft ist im Modul integriert und wird durch das Einstecken des 4mm-Druckluftschlauchs aktiviert. Wird kein Schlauch angeschlossen, ist dieser pneumatische Eingang verschlossen (IP67).

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzeitig den Schlauch heraus.

Handbetätigung

Sie können den pneumatischen Ausgang (Wechsler) mit der Schraube für die Handbetätigung manuell in Betrieb setzen (tastend oder drückend/drehend-rastende Funktion).

Elektromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4kV
• Luftentladung ±8kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgütern, können stärkere elektrostatische Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften

• Getrennte Verlegung von

• Signal- und Busleitungen

• Potentialausgleichsleitern
• Energieleitungen

- Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung/Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
  • Schädigung der AirBox
• Schädigung der elektrotechnischen Ausrüstung

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

I-1 3 4 2 1 3 4 2 1 I-2

Belegung der Datenbits

M12-Buchse	I-1/PIN	I-2/PIN
Sensorversorgung L+	1	1
Sensorversorgung L-	3	3
Dateneingang I	4	—
Dateneingang II	2	4
nicht belegt	5	2+5

Datenbit	D0	D1	D2	D3
Ein- / Ausgänge	I-1	I-2	O-3	—

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz
• LEDs gelb: Funktionsanzeige

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwendet werden (gefilterte Luft 5μm, geölt (ISO-VG10) ^1) oder ungeölt). Wurde die AirBox mit geölter Luft betrieben, so muß sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt hat.

1) Weitere Hinweise zur Druckluft und zur EMV/ESD für die AirBox finden Sie im Internet unter www.ifm-electronic.com. Auf der Startseite geben Sie oben unter „Datenblatt-Suche“ die Artikelnummer Ihrer AirBox ein. Durch einen Klick auf „Weitere Informationen“ erhalten Sie die zusätzlichen Produktinformationen.
