XQ840 - Etikettendrucker Bixolon - Kostenlose Bedienungsanleitung

Produkttyp	Thermischer Etikettendrucker
Marke	Bixolon
Modell	XQ840
Abmessungen (B x T x H)	170 x 218 x 163 mm
Gewicht	1,2 kg
Stromversorgung	Netzadapter 24 V DC, 2,5 A
Druckverfahren	Direktthermodruck / Thermotransferdruck
Druckauflösung	203 dpi (8 Punkte/mm)
Maximale Druckgeschwindigkeit	127 mm/s
Maximale Druckbreite	108 mm
Schnittstelle	USB, Ethernet, Seriell (RS-232)
Hauptfunktionen	Etiketten-, Barcode-, QR-Code-, Text- und Grafikdruck; integrierter automatischer Papierschneider; LED-Statusanzeige; Bandspannungsmanagement
Sensoren	Papierende-Sensor, Deckel-offen-Sensor, Bandspannungs-Sensor
Rollenkapazität	Maximaler Durchmesser 127 mm (5 Zoll)
Wartung und Reinigung	Reinigen Sie den Druckkopf mit einem mit Isopropylalkohol getränkten Wattestäbchen; reinigen Sie den Papierschneider und die Sensoren regelmäßig
Sicherheit	Schließen Sie nicht mehrere Geräte an dieselbe Steckdose an; verwenden Sie eine geerdete Steckdose; knicken Sie das Netzkabel nicht; halten Sie Flüssigkeiten fern; demontieren oder reparieren Sie das Gerät nicht selbst
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Händler oder den Bixolon-Kundendienst; verwenden Sie ausschließlich Original-Ersatzteile von Bixolon
Allgemeine Informationen	Bedienungsanleitung als PDF auf der Herstellerwebsite herunterladbar; technische Unterstützung über die Website bixolon.com

Häufig gestellte Fragen - XQ840 Bixolon

Wie lege ich die Etikettenrolle in den Drucker XQ840 ein?

Öffnen Sie den oberen Deckel. Legen Sie die Etikettenrolle auf die Halterung, wobei die Etiketten in die richtige Richtung (nach vorne) abrollen müssen. Führen Sie das Papier unter der Führung und zwischen den Sensoren hindurch. Schließen Sie den Deckel, bis er einrastet.

Was tun, wenn der Drucker nicht druckt?

Überprüfen Sie, ob der Drucker eingeschaltet ist (LED leuchtet). Stellen Sie sicher, dass die Etikettenrolle richtig eingelegt ist und der Papiersensor das Medium erkennt. Überprüfen Sie die USB/Ethernet-Verbindungen. Konsultieren Sie das Benutzerhandbuch für Diagnosetests.

Wie reinige ich den Druckkopf?

Schalten Sie den Drucker aus und ziehen Sie den Netzstecker. Öffnen Sie den Deckel. Verwenden Sie ein mit 99% Isopropylalkohol getränktes Wattestäbchen, um die Oberfläche des Druckkopfes vorsichtig zu reinigen. Lassen Sie es vollständig trocknen, bevor Sie den Deckel schließen und den Drucker wieder einschalten.

Welche Etiketten kann ich verwenden?

Der Drucker akzeptiert Thermoetiketten (Direkt- oder Transfer) mit einer maximalen Breite von 118 mm und einem Rollendurchmesser von bis zu 127 mm. Konsultieren Sie das Handbuch für genaue Spezifikationen.

Wie ersetze ich den automatischen Papierschneider?

Der Papierschneider ist ein eingebautes Bauteil. Wenn er defekt ist, wenden Sie sich an den Bixolon-Kundendienst. Versuchen Sie nicht, ihn selbst zu reparieren, da dies die Garantie ungültig macht.

Der Drucker gibt einen Piepton ab: Was bedeutet das?

Ein kontinuierlicher Piepton kann auf einen Fehler hinweisen: offener Deckel, Papierende, Papierstau oder Bandfehler. Konsultieren Sie die Fehlercodes im Benutzerhandbuch, um das genaue Problem zu identifizieren.

Wie verbinde ich den Drucker über Ethernet mit dem Netzwerk?

Schließen Sie ein Ethernet-Kabel zwischen dem Drucker und Ihrem Netzwerk an. Konfigurieren Sie die IP-Adresse über das Druckermenü (drücken Sie die MENU-Taste) oder über eine Konfigurationssoftware. Konsultieren Sie den Schnellstartleitfaden für empfohlene Einstellungen.

Wie lange hält der Druckkopf?

Der Druckkopf hat eine geschätzte Lebensdauer von ca. 100 km Druck unter normalen Bedingungen. Verwenden Sie hochwertige Etiketten und Bänder, um die Lebensdauer zu verlängern.

Kann ich Etiketten von anderen Herstellern als Bixolon verwenden?

Ja, der Drucker ist mit den meisten handelsüblichen Thermoetiketten kompatibel, sofern sie die im Handbuch angegebenen Abmessungen und Spezifikationen einhalten. Bixolon empfiehlt jedoch eigene Verbrauchsmaterialien für optimale Leistung.

Wie aktualisiere ich die Firmware des Druckers?

Laden Sie die neueste Firmware-Version von der offiziellen Bixolon-Website herunter. Verbinden Sie den Drucker über USB. Verwenden Sie das mitgelieferte Update-Dienstprogramm. Folgen Sie den Anweisungen auf dem Bildschirm. Unterbrechen Sie die Stromversorgung während des Updates nicht.

BEDIENUNGSANLEITUNG XQ840 Bixolon

8 Um weitere Informationen herunterzuladen, besuchen Sie bitte die Website von BIXOLON.

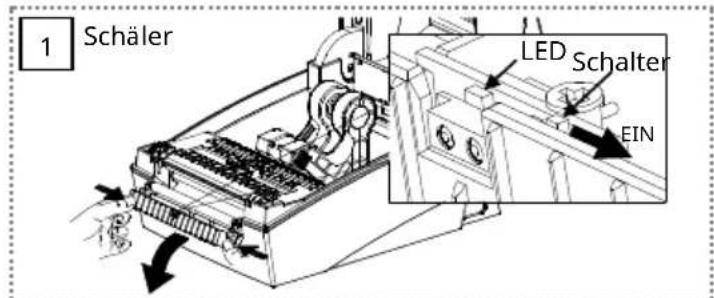

1 Schäler LED Schalter EIN

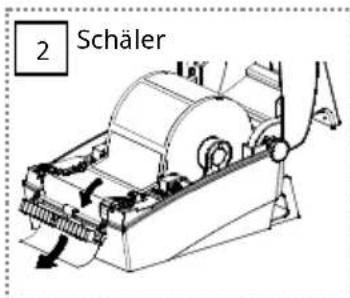

2 Schäler

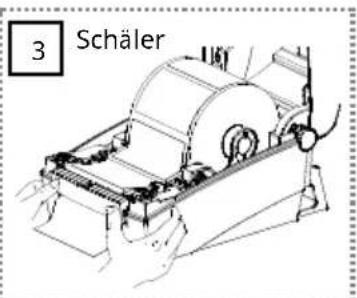

3 Schäler

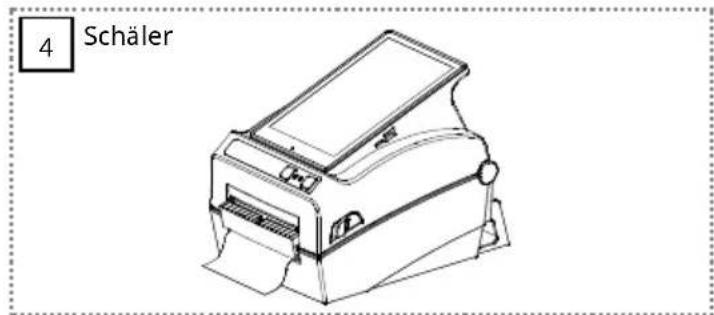

4 Schäler

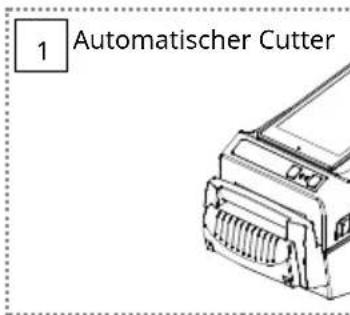

1 Automatischer Cutter

WARNUNG & VORSICHTSMAß NAHMEN

Durch Nichtbeachtung der nachstehenden Hinweise kann es zu Datenschäden, Vermögensschäden, schweren Personenverletzungen oder tödlichen Unfällen kommen.

Schließen Sie nicht mehrere Produkte an eine einzige fehlerhafte Steckdose an. Verwenden Sie nur geerdete Steckdosen, die den Industriestandards entsprechen. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Biegen oder belasten Sie das Netzkabel nicht übermäßig. Steckern Sie das Netzkabel fort in die Stecklose, damit wir nicht lose ist. Aktien Sie darauf, das Kabel festzubalter, wenn Sie es von der Stecklose nehmen. Linderen Sie das Netzkabel nicht, während das Proclus verwendet wird. Eine Nichtswechtung kann zu einem elektrischen Schlag oder zu einem Brand für hren.

Halten Sie übermäßige Flüssigkeiten vom Netzkabel und der Steckdose fern. Wenn die Netzkabel verschmiert sind, wischen Sie sie mit einem trockenen Tuch ab. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Wenn das Produkt ein seitsarnes Geräusch, Brandgeruch oder Rauch abgibt, schalten Sie es sofort aus und ziehen S das Netzkabel ab. Wenn das Produkt fallen gelassen oder äußerlich beschädigt wird, schalten Sie es sofort aus und ziehen Sie das Netzkabel ab. Seizen Sie das Produkt keiner Süßen aus. Dies konnte zu Schäden am Gerät oder zu einem Brand führen.

Installieren Sie das Produkt an einem festen Ort, ur ein Umkippen zu verhindern. Wenn Sie das Produkt bewegen wollen, schalten Sie es aus und trennen S alle angeschlossenen Kabel, einschließlich des Netzkabels. Andernfalls kann dies das Produkt beschädigen kann.

Lassen Sie keine Fremdstoffe in das Produkt eindringen. Stellen Sie keine schweren Gegenstände, Flüssigkeiten oder Metalle auf das Produkt. Dies könnte zu Schäden am Produkt oder einem Brand führen.

German

Verwenden Sie nur authentische Produkte von BIXOLON. Das Unternehmen bietet keinen Support für beschädigte oder sonstige Qualitätsprobleme, die bei gefälschten (oder generalüberholten) Produkten nach dem Kauf auftreten können.

Halten Sie kleine Zubehörteile oder andere Verpackungsmaterialien von kleinen Kindern fern. Achtung Erstückungsgefahr. Eine unsachgemäß e Handhabung des Produkts kann zu Verletzungen führen, die mö glicherweise dringende medizinische Maß nahmen erfordern.

Lassen Sie das Produkt nicht durch schwere Gegenstände beschädigen. Eine Nichtbeachtung kann zu einem elektrischen Schlag oder zu einem Brand führen.

Leiblerer Sie das Produkte in einem gut belüreteten Bereich und halten Sie einen gewissen Anstand zur Wand. Wenn Sie das Produkt bestimmten Umgdungebedingungen, wie barmäßigen Saub, Feinshagstet, oder Temperaturzweiterungen ausgaben, aber es externen borspruchter, kann einschließlich werden. Eine Zumehmener Intemten Temperaturkarn einen Brand auslösen. Worden Sie sich an ihren Händler, wenn Sie sich beizulegen der Produkplatzierung nicht anders sind.

Zerlegen, reparieren oder modifizieren Sie das Produkt niemals selbstständig, da andernfalls die Garantie erlischt. Wenn eine Reparatur erforderlich ist, wenden Sie sich an die ursprüngliche Verkaufsstelle.

Wenn es ein Problem mit dem Produkt gibt, wenden Sie sich bitte an die ursprüngliche Verkaufsstelle oder über die Produktreparaturseite der BIXOLON-Website (www.bixolon.com).

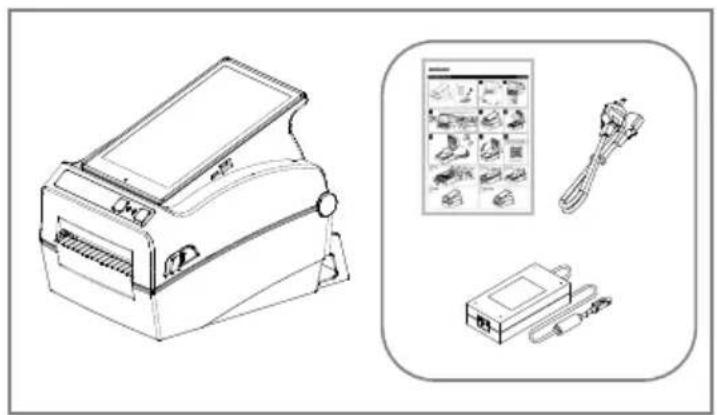

XQ-840 Series
