| Produkttyp | Beutelloser Staubsauger |
| Marke | Miele |
| Modell | Complete C2 Parquet XL |
| Beuteltyp | Original Miele Staubbeutel (Typ GN) |
| Motorschutzfilter | Austauschbarer Motorschutzfilter |
| Abluftfilter | AirClean / AirClean Plus 50 / Active AirClean 50 / HEPA AirClean 50 (je nach Version) |
| Hauptbürste | Doppelpositionsbürste (Teppich und Hartböden) |
| Saugrohr | Teleskoprohr oder EasyLock (je nach Version) |
| Kabelaufwicklung | Automatisch (Fußpedal) |
| Leistungsregelung | Drehschalter mit 6 Positionen |
| Filterwechselanzeige | Timestrip (bei Modellen mit Active AirClean- oder HEPA-Filter) |
| Mitgeliefertes Zubehör | Flachdüse, Polsterdüse, Fugenbürste |
| Sicherheit | Automatische Abschaltung bei Überhitzung |
| Empfohlene Verwendung | Teppiche, Läufer, Hartböden |
Häufig gestellte Fragen - Complete C2 Parquet XL MIELE
Benutzerfragen zu Complete C2 Parquet XL MIELE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Beutelloser staubsauger kostenlos im PDF-Format! Finden Sie Ihr Handbuch Complete C2 Parquet XL - MIELE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Complete C2 Parquet XL von der Marke MIELE.
BEDIENUNGSANLEITUNG Complete C2 Parquet XL MIELE
Sicherheitshinweise und Warnungen 4
Gerätebeschreibung 10
Ihr Beitrag zum Umweltschutz 12
Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013 13
Abbildungsverweise 14
AnschlieBen 14
Verwendung des mitgelieferten Zubehörs 15
Gebrauch 15
Abstellen, Transportieren und Aufbewahren 17
Wartung 18
Bezugsquellen fur Staubbeutel und Filter 18
Staubsaugerbeutel-Wechselanzeige 19
Staubsaugerbeutel entnahmen 19
Motorschutzfilter austauschen 20
Zeitpunkt des Abluftfilterwechsels 20
Abluftfilter AirClean austauschen 21
Abluftfilter AirClean Plus 50, Active AirClean 50 und HEPA AirClean 50 aus-tauschen 21
Abluftfilter umrusten 21
Fadenheber austauschen 22
Pflege 22
Was tun, wenn 23
Kundendienst 24
Kontakt bei Störungen 24
Garantie 24
Nachkaufbares Zubehör 24

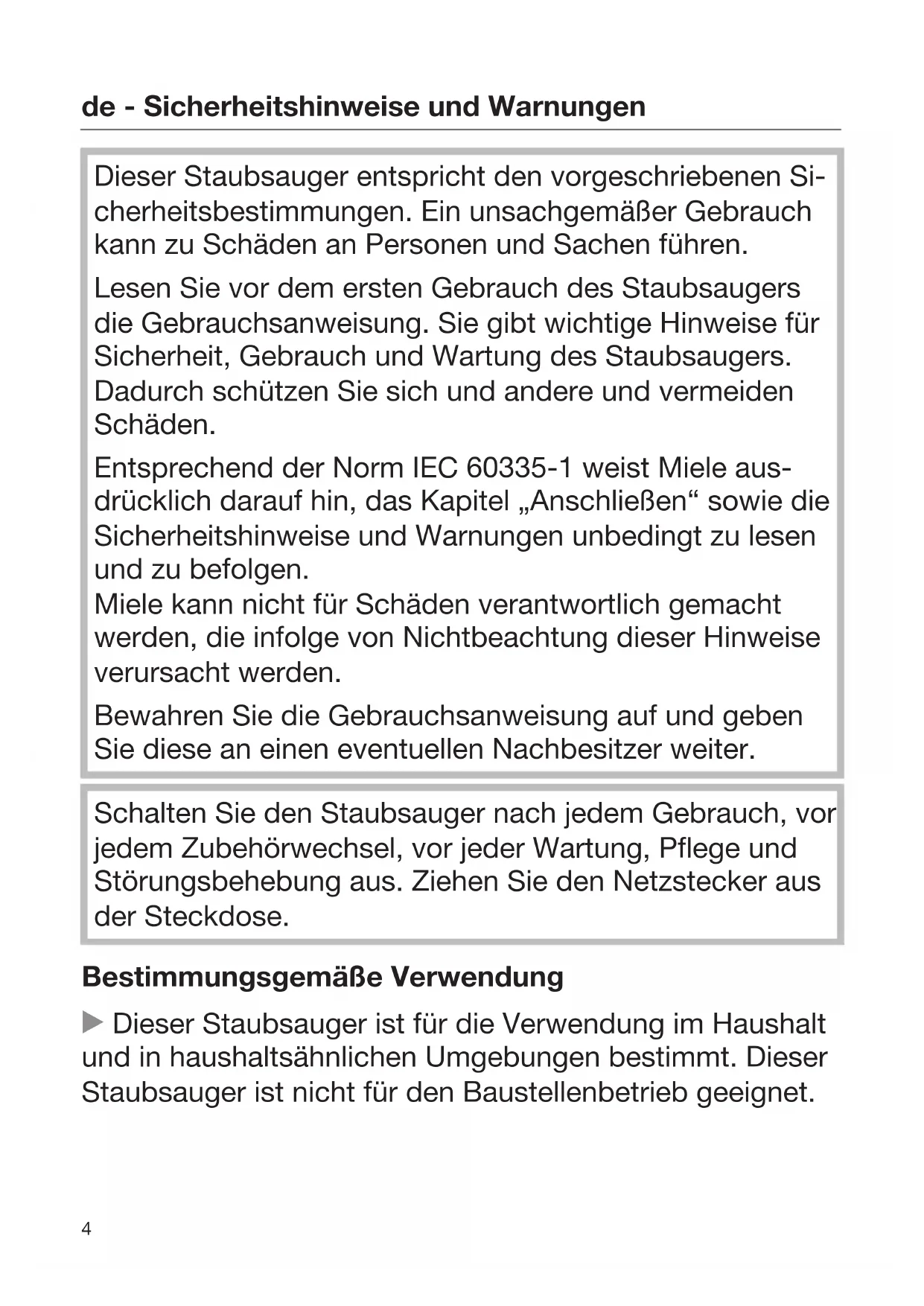

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßiger Gebrauch kann zu Schaden an Personen und Sachen führen.
Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden.
Entsprechend der Norm IEC 60335-1 weist Miele ausdrücklich darauf auf hin, das Kapitel „Anschlieben“ sowie die Sicherheitshinweise und Warnungen unbedingt zulesen und zu befolgen.
Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.
Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.
Schalten Sie den Staubsauger nach jedem Gebrauch, vor jeder Zubehörwechsel, vor jeder Wartung, Pflege und Störungsbehebung aus. Ziehen Sie den Netzstecker aus der Steckdose.
Bestimmungsgemäß Verwendung
Dieser Staubsauger ist für die Verwendung im Haushalt und in haushaltsächlichen Umgebungen bestimmt. Diese Staubsauger ist nicht für den Baustellenbetrieb geeignet.
Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.
Dieser Staubsauger ist nicht für den Gebrauch im Außenbereich bestimmt.
Dieser Staubsauger ist für die Verwendung bis zu einer Höhe von 4.000 m über dem Meeresspiegel bestimmt.
Benutzen Sie den Staubsauger ausschließlich zum Aufsaugen von trockenem Sauggut. Menschen und Tiere dürfen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedieren, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Kinder im Haushalt
Erstickungsgefahr. Kinder können sich beim Spieler in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopfziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.
▶ Kinder unter 8 Jahren mussen vom Staubsauger ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt.
▶ Kinder ab 8 Jahren dürfen den Staubsauger nur ohne Aufsicht bedieren, wenn他们在 Staubsauger so erklärt wurde, dass sieihn safer bedieren konnen. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen konnen.
▶ Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-nigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Höhe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger speilen.
Technische Sicherheit
Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sightbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.
Vergleichen Sie die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbedingt übereinstimmen. Der Staubsauger ist ohne Änderung geeignet für 50~Hz oder 60~Hz .
Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.
Der zuverlässige und sichere Betrieb these Staubsaugers ist nur dann gewährleistet, wenn der Staubsauger am öffentlichen Stromnetz angeschlossen ist.
▶ Eine Reparatur des Staubsaugers während der Garantiezeitarf nur von einem von Miele autorisierten Kunden-dienst ausgeführrt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.
Benutzen Sie den Staubsauger nicht, wenn das Anschlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst vorgenommen werden.
Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers undziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie früfiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können damit beschadigt werden und ihre Sicherheit gefährden.
Tauchen Sie den Staubsauger niemals in Wasser und reinigen Sieihn nur trocken oder mit einem leicht feuchten Tuch.
Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführren. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile)dürfen nur gegen Originalersatzteile ausgetauscht werden.
Die Verpackung schützt den Staubsauger vor Transportschäden. Wir empfehlen, die Verpackung für Transportzwecke aufzubewahren.
Sachgemäßer Gebrauch
Benutzen Sie den Staubsauger nicht ohne Staubsaugerbeutel, Motorschutzfilter und Abluftfilter.
Wenn kein Staubsaugerbeutel eingesetzt ist, kann der Staubraumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.
Saugen Sie keine brennenden oder gluhenden Gegenstände, wie z. B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf.
Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfällig sein.
Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.
Vermeiden Sie, mit dem Saugstrom in Kopfnähe zukommen.
Zubehör
Fassen Sie beim Saugen mit einer Miele Turbobürstenicht in die laufende Bürstenwalze.
Achten Sie beim Saugen mit dem Handgriff ohne aufge- stecktes Zubehör daraufuf, dass der Handgriff nicht beschadigt ist.
Verwenden Sie nur Staubsaugerbeutel, Filter und Zubehör mit dem „ORIGINAL Miele“-Logo auf der Verpackung. Nur dazu kann der Hersteller die Sicherheit gewährleisten.

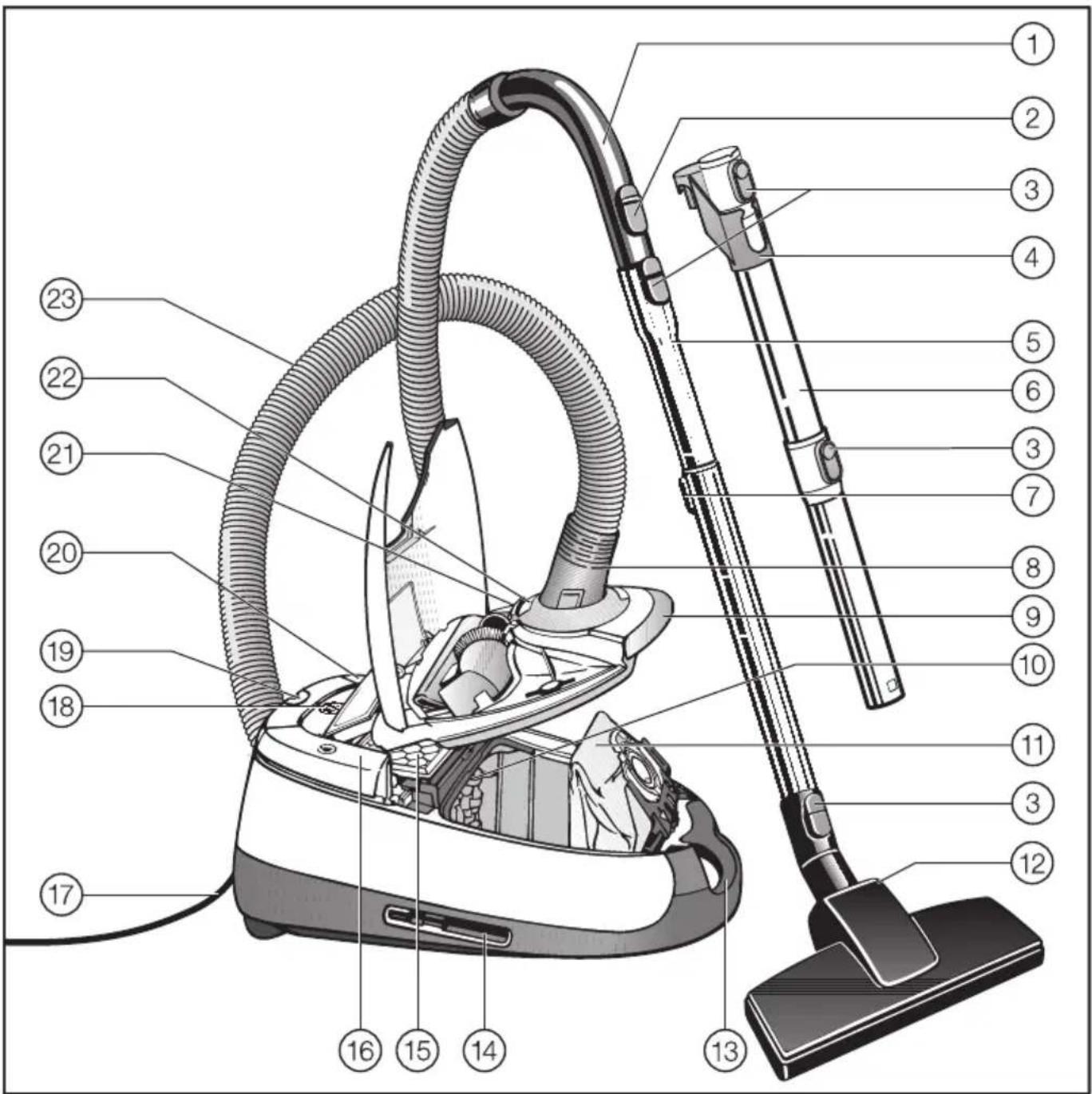

① Handgriff
② Nebenluftsteller
③ Entriegelungstasten
④ Verbindungsstück für Aufbewährung
⑤ Teleskoprohr
⑥ EasyLock Saugrohr
⑦ Verstellknopf für Teleskoprohr
Saugstutzen
⑨ Entriegelungstaste für Staubraumdeckel
10 Motorschutzfilter
⑪ Original Miele Staubbeutel
12 Bodenduse*
⑬Tragegriff
⑭ Parksystem zur Aufbewährung (an beiden Seiten des Staubsaugers)
^15 Original Miele Abluftfilter
^16 Fußtaste für automatische Kabelaufwicklung
⑦ Anschlusskabel
Drehregler
19 Parksystem fur Saugpausen
20 FuBtaste Ein/Aus ①
21 Entriegelungstaste für Zubehörfach
22 Staubbeutel-Wechselanzeige
23 Saugschlauch
- je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unterschiedlich oder nicht vorhanden.
Entsorgung der Verkaufsverpackung
Die Verpackung schützt den Staubsauger vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Geschichtspunkten ausgewählnt und deshalb recybar.
Das Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Geben Sie die Verpackung zur Entsorgung in die dualen Systeme (z. B. gelber Sack/ gelbe Tonne).
Entsorgung der Staubsaugerbeutel und der eingesetzten Filter
Staubsaugerbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter konnen Sie über den normalen Hausmull entsorgen. Dies trifft auch auf den Staubsaugerbeutel zu, sofern er keinen im Hausmull verboten Schmutz enthalt.
Entsorgung des Altgerätes
Entnahmen Sie vor der Entsorgung des Altgerätes den Staubsaugerbeutel und die eingesetzten Filter und geben Sie diese Teile in den Hausmüll.
Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung konnen sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur unentgeltlichen Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Handler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenerantwortlich. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatterien und Altakkumulatoren sowie Lampen, die zerstörungsfrei entnommen werden konnen, zerstörungsfrei zu entnahmen. Bringen Sie diese zu einer geeigneten Sammelstelle, wo sie unentgeltlich abgegeben werden konnen.itte sorgen Sie damit, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013
Dieser Staubsauger ist ein Haushaltsstaubsauger und nach offen genannter Verordnung als Universalstaubsaugereingestuft.
These Gebrauchsanweisung und weitere Daten stehen zum Download auf der Miele Internetseite unter www.miele.com bereit.
Der nach der Verordnung ermitteltes jährliche Energieverbrauch beschreibt den indicativen, jährlichen Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche Energieverbrauch hangt davon ab, wie von dem Staubsauger Gebrauch gemacht wird.
Alle in der oben genannten Verordnung durchzuführenden Prüfungen und Berechnungen wurden nach den folgenden, jeweils gültigen, harmonisierten Normen unter Berücksichtigung des zu der Verordnung veröffentlichen Leitfaden der Europäischen Kommission aus September 2014 durchgeführt: a) EN 60312-1 Vacuum cleaners for household use - Part 1: Dry vacuum cleaners - Methods for measuring the performance b) EN 60704-2-1 Household and similar electrical appliances - Test code for the determination of airborne acoustical noise - Part 2-1: Particular requirements for vacuum cleaners c) EN 60335-2-2 Household and similar electrical appliances - Safety - Part 2-2: Particular requirements for vacuum cleaner and water suction appliances
Nicht alle dem Staubsauger beiliegen den Bodendusen und Saugzubehore sind für den in der Verordnung beschriebenen Einsatz zur intensiven Reinigung von Teppichen oder Hartboden bestimmt. Folgende Bodendüse und Einstellung wurde zur Ermittlung der Werte verwendet:
Für die Energieverbräuche und die Reinigungsklassen auf Teppich und Hartboden sowie den Gerauschwert auf Teppich wurde die umschaltbare Bodendüse mit versenkten Borsten genutzt (Drücken Sie die Fußtaste).
Die nach der Verordnung ermittelten Daten beziehen sich ausschließlich auf die hier angegebenen Kombinationen und Einstellungen der Bodendüse auf den unterscheidlichen Bodenbelägen.
Für alle Messungen wurden ausschließlich Original Miele Staubsaugerbeutel, Motorschutzfilter und Abluftfilter verwendet.
Abbildungsverweise
Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappeiten am Ende dieser Gebrauchsanweisung.
AnschlieBen

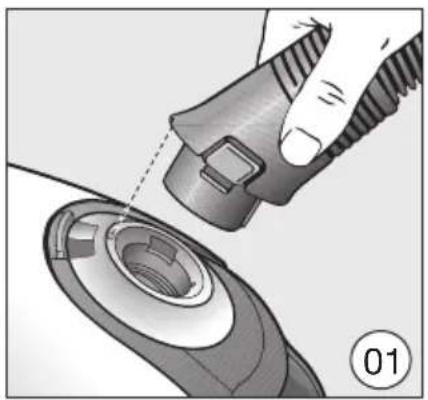

Saugschlauch anschließen (Abb. 01)
- Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führten Sie dazu die Einfuhrhilfen beider Teile aufeinander zu.

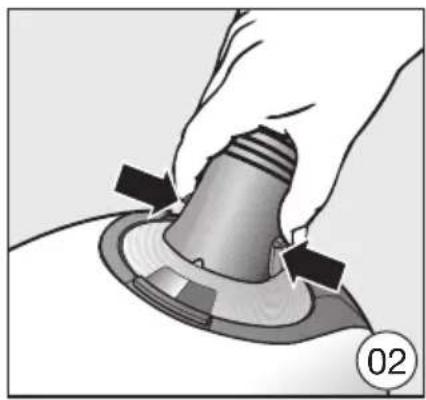

Drücken Sie die Entriegelungstasten seitlich am Saugstutzen, wenn Sie die Teile voneinander trennen möchten undziehen Sie den Saugschlauch aus der Saugöffnung (Abb. 02).

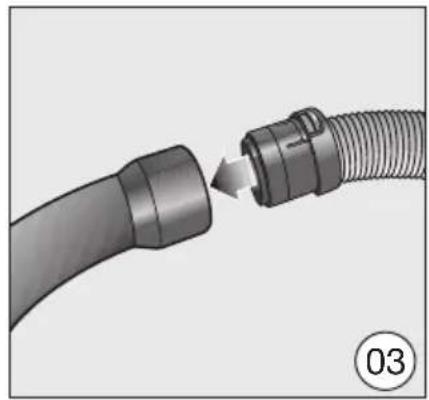

Saugschlauch und Handgriff zusammen (Abb. 03)
- Stecken Sie den anderen Anschlussstutzen des Saugschlauches bis zum deutlichen Einrasten in den Handgriff.
Je nach Modell verfügbar Ihr Staubsauger über eines der folgenden Saugrohre.
- EasyLock Saugrohre
- Teleskopoprohr
-Comfort Teleskoprohr

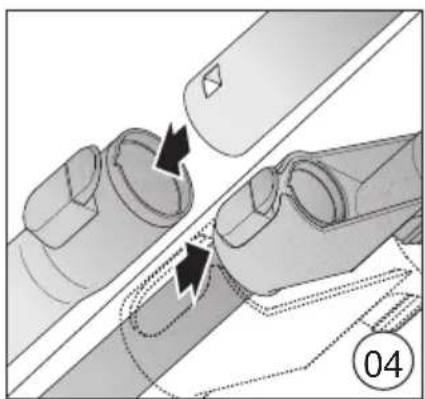

EasyLock Saugrohre zusammenstecken (Abb. 04)
- Nehmen Sie das Saugrohr mit dem Verbindungsstück und steken Sie es nach links und rechts drehend in das zweite Saugrohr, bis die Verriegelung deutlich einrastet.
Schieber Ben Sie das Verbindungsstück bis zum Einrasten nach oben.

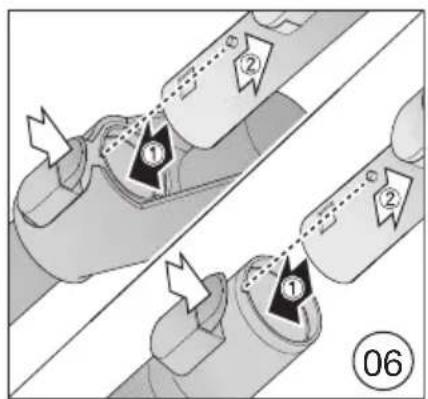

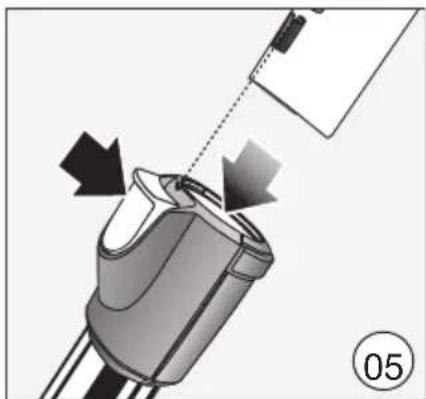

Handgriff und Saugrohr zusammenstecken (Abb. 05 + 06)
① Stecken Sie den Handgriff bis zum deutlichen Einrasten in das Saugrohr. Führn Sie dazu die Einfuhrhilfen bei der Teile aufeinander zu.
② Drucken Sie die Entriegelungstaste, wenn Sie die Teile voinander trennen möchten und ziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.

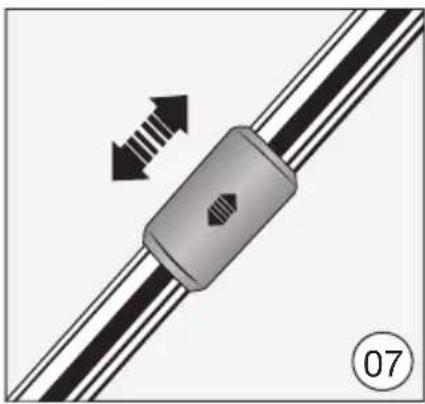

Teleskoprohr einstellen (Abb. 07)
Das Teleskoprohr besteht aus 2 ineinandergesteckten Rohrteilen, die Sie zum Saugen auf die jeweils bequemste Länge auseinanderziehen können.
Umfassen Sie die Entriegelung und stellen Sie das Teleskoprohr auf die gewünschte Länge ein.

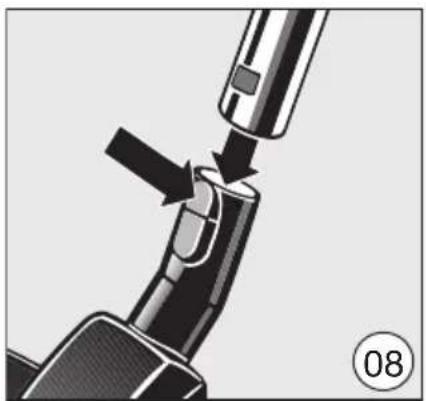

Saugrohr und umschaltbare Bodendüse zusammenstecken (Abb. 08)
- Stecken Sie das Saugrohr nach links und rechts drehend in die Bodendüse, bis es deutlich einrastet.
- Drücken Sie die Entriegelungstaste, wenn Sie die Teile voinander trennen möchten undziehen Sie das Saugrohr mit einer leichten Drehung aus der Bodendüse.
Aktivierung der Abluftfilter-Wechselanzeige timestrip® am Abluftfilter

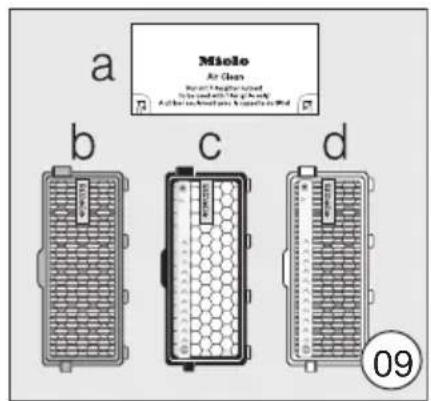

Je nach Modell ist serialnitätiger einer folgenden Abluftfilter eingesetzt (Abb. 09):
a AirClean
b AirClean Plus 50 (hellblau)
c Active AirClean 50 (schwarz)
d HEPA AirClean 50 (weiβ)
Wenn Ihr Staubsauger mit einem Abluftfilter c oder d ausgestattet ist, müssen Sie die Abluftfilter-Wechselanzeige timestrip® aktivieren.

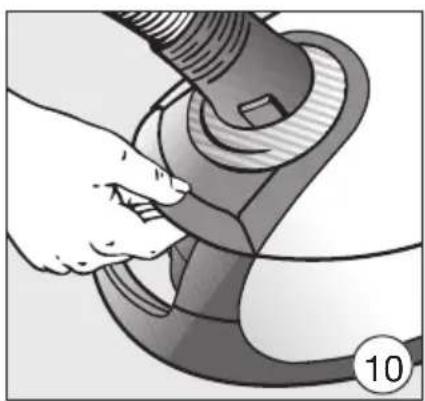

- Drücken Sie die Entriegelungstaste in der Griffludte und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf (Abb. 10).

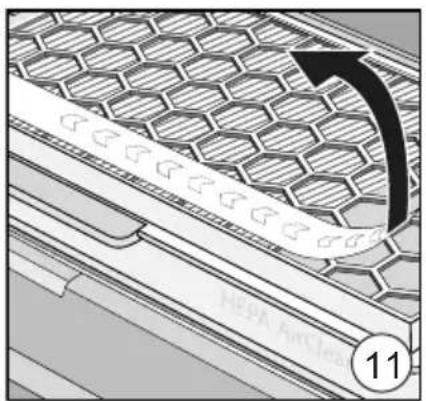

Entfernen Sie den Hinweisstreifen (Abb. 11).

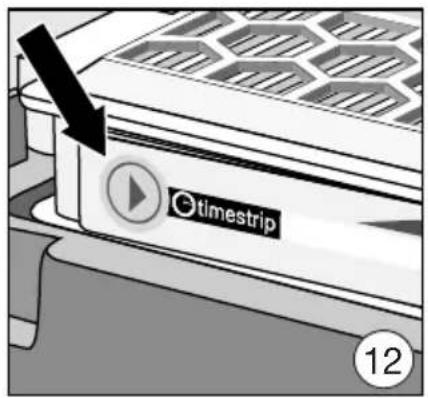

Drücken Sie die Abluftfilter-Wechselanzeige timestrip® (Abb. 12).
Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes einschmaler roter Farbstreifen (Abb. 13).
Schlieben Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel damit nicht eingeklemmt wird.
Funktion der Abluftfilter-Wechselanzeige timestrip®
Die Abluftfilter-Wechselanzeige timestrip® zeigt die Nutzungsdauer des Abluftfilters an. Nach ca. 50 Betriebsstunden ist das Anzeigefeld rot ausgefüllt (Abb. 14). 50 Betriebsstunden entsprechen ungebär der durchschnittlichen Nutzung eines Jahres.

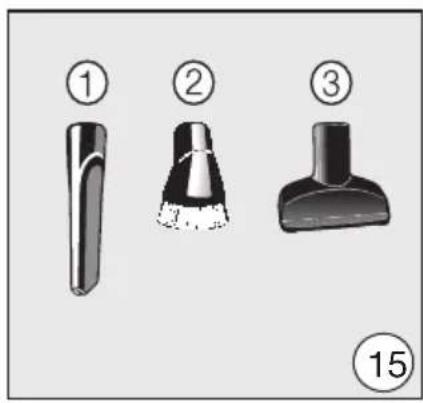

Verwendung des mitgelieferten Zubehörs (Abb. 15)
① Fugendüse
② Sauginsel
③ Polsterdüse
Einzelne Modelle sind seriennäbig mit einem der folgenden Zubehörteile ausgestattet, die nicht abgebildet sind.
- Bodendüse AllergoTeQ
-Turbobürste
Diesen Staubsaugern liegt eine separate Gebrauchsanweisung des entspruchenden Zubehörteils bei.

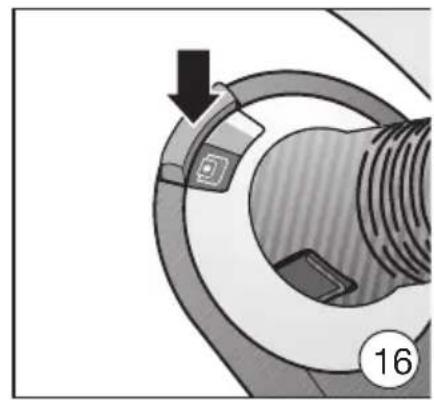

Zubehör entnahmen (Abb. 16)
Drucken Sie die Entriegelungstaste.
Das Zubehörfach öffnet sich.
Entnehmen Sie das gewünschte Zubehörteil.
SchlieBen Sie das Zubehorfach, indem Sie den Deckel zudrucken.
Gebrauch

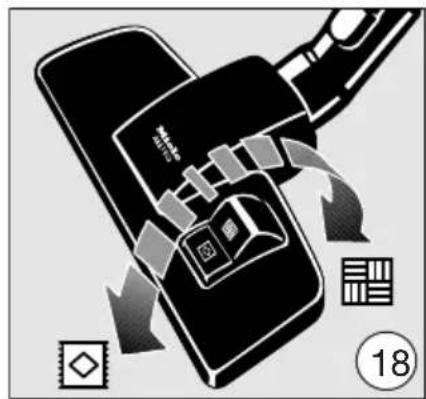

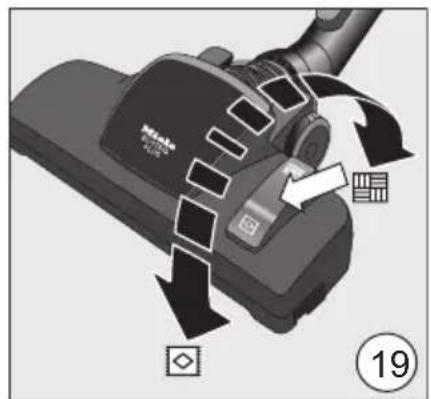

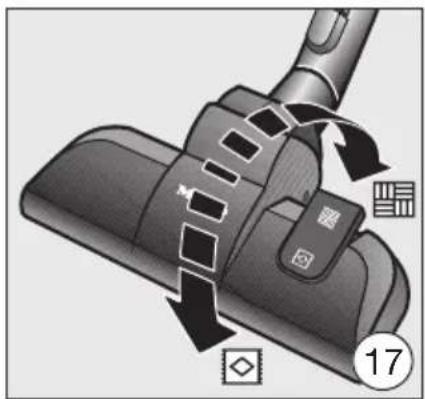

Umschaltbare Bodendüse einstellen (Abb. 17, 18 + 19)
Je nach Modell ist Ihr Staubsauger mit einer der abgebildeten Bodendüsen ausgestattet.
Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.
Das Miele Bodenpflegesortiment bietet für andere Bodenbeläge oder Spezialanwendungen passende Bodendüsen, -bürsten und -vorsätze (siehe Kapitel „Nachkaufbares Zubehör").
Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.
Saugen Sie unempfindliche und ebene Hartböden und Böden mit Fugen mit herausgestellt den Borsten:
Drucken Sie die Fußtaste.
Saugen Sie Teppiche und Teppichboden mit versenkten Borsten:
Drucken Sie die Fußtaste.
Wenn Ihnen die Schiebekraft der umschaltbaren Bodendüse zu hoch erscheint, reduzieren Sie die Saug-leistung, bis sich die Bodendüse leicht schiben{lsst (siehe Kapitel „Ge brauch“, Abschnitt „Saugleistung wahlen").

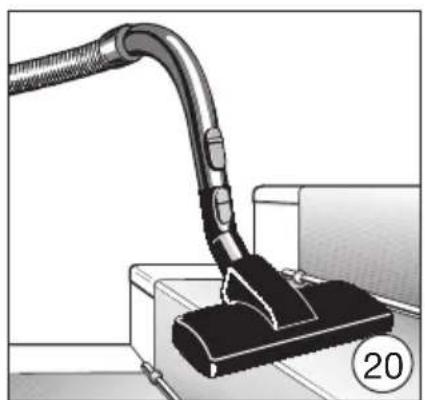

Umschaltbare Bodendüse (Abb. 20)
Die umschaltbare Bodendüse ist auch zum Absaugen von Treppenstufen geeignet.
Verletzungsgefahr durch herabstürzenden Staubsauger.
Ein von der Treppe herabstürzender Staubsauger kann Sie verletzen.
Saugen Sie Treppen immer von unten nach oben ab.

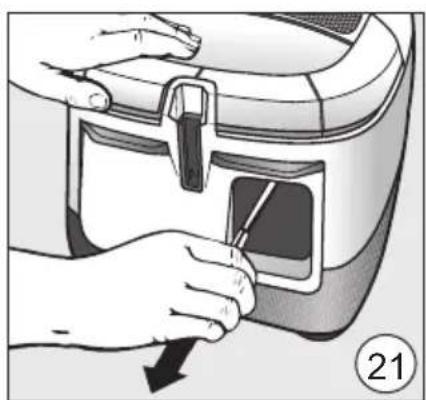

Anschlusskabel Herausziehen (Abb. 21)
Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus.
- Stecken Sie den Netzstecker in die Steckdose.
Schaden durch Überhitzung. Das Anschlusskabel kann bei längerer Benutzung überhitzen. Ziehen Sie das Anschlusskabel bei einer Benutzung von länger als 30 Minuten komplett Heraus.

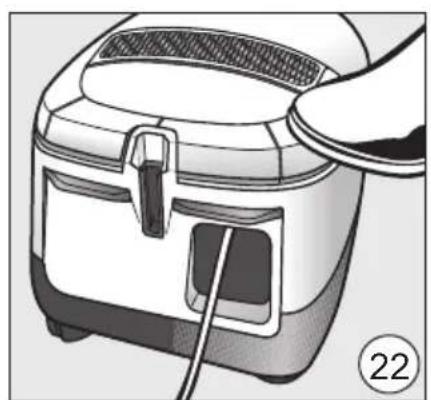

Anschlusskabel aufrollen (Abb. 22)
■ Ziehen Sie den Netzstecker aus der Steckdose.
Treten Sie die Fußtaste für die automatische Kabelaufwicklung - das Anschlusskabel rollt automatisch auf.

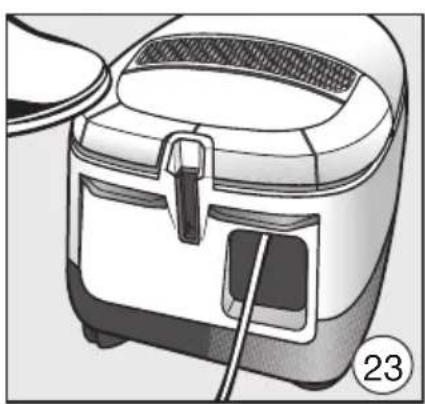

Ein- und Ausschalten (Abb. 23)
Treten Sie die Fußtaste Ein/Aus ①.

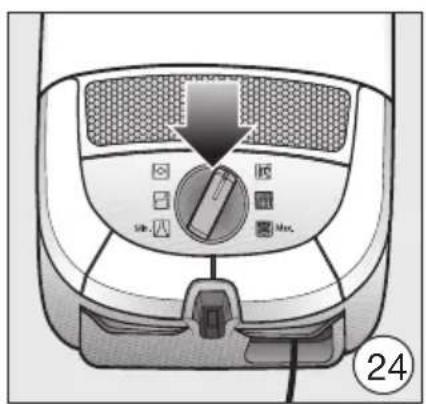

Saugleistung wahlen (Abb. 24)
Sie können die Saugleistung des Staub-saugers der jeweiligen Saagsituation anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Bodendüse deutlich.
Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beisel- haft zeigen, wofur die jeweilige Leistungsstufe zu empfehlen ist.
Gardinen, Textilien
Polstermöbel, Kissen
hochwertige Veloursteppiche, Brücken und Läufer
energiesparendes tätigliches Saugen bei geringer Geräuschentwicklung
Teppiche und Teppichböden aus Schlingenware
Hartböden, stark verschutzte Teppiche und Teppichböden
Wenn Sie die umschaltbare Bodendüse nutzen und Ihnen die Schiebekraft darauf zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse weniger schiben{lsst.
Drehen Sie den Saugleistungswahler auf die gewünschte Leistungsstufe.

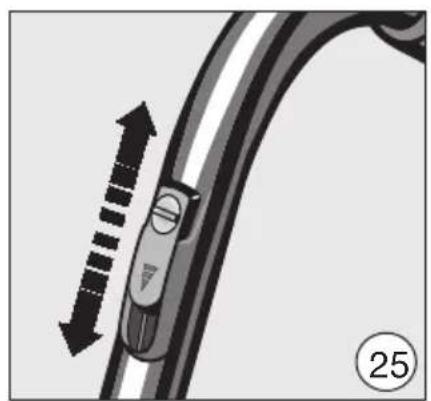

Nebenluftsteller öffnen (Abb. 25)
Sie können die Saugleistung kurzzeitig reduzieren, z. B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.
- Öffnen Sie den Nebenluftsteller am Handgriff nur soweit, bis sich die Saugdüse leicht bewegen{lsst.
Dadurch verringert sich die Schiebekraft an der jeweils verwendeten Saugduse.
Beim Saugen
Ziehen Sie den Staubsauger beim Saugen wie einen Schlitten hinter sich her. Sie können den Staubsauger auch aufrecht stehend benutzen, z. B. beim Absaugen von Treppen oder Gardinen.
Abstellen, Transportieren und Aufbewahren

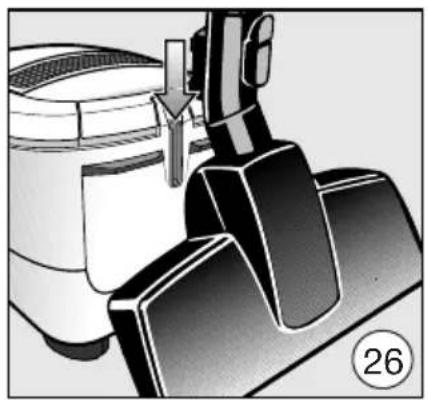

Parksystem fur Saugpausen (Abb. 26)
In kurzen Saugpausen konnen Sie das Saugrohr mit der Bodendüse bequem am Staubsauger abstellen.
- Stecken Sie die Bodendüse mit dem Parknocken in das Parksystem.
Wenn sich der Staubsauger hierbei auf einer schrägen Fläche befindet, z. B. auf einer Rampe, so - schieben Sie die Rohrteile des Teleskoprohres komplett ein - nutzen Sie das Parksystem nicht, wenn Ihr Staubsauger mit einem EASYLock Saugrohr ausgestattet ist.

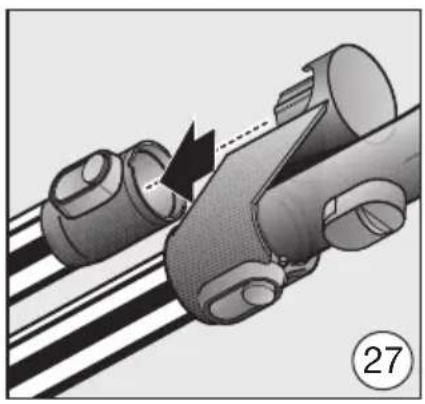

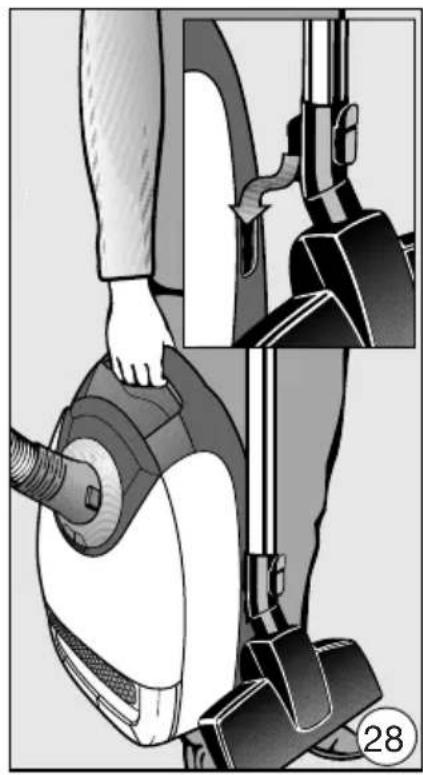

Parksystem zur Aufbewährung (Abb. 27 + 28)
Stromschlaggefahr durch Netzspannung.
Bei ausgeschalteten Staubsauger ist Netzspannung vorhanden.
Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose.
Stellen Sie den Staubsauger aufrecht hin.
Wenn Ihr Staubsauger mit einem Teleskoprohr ausgestattet ist, ist es hilfreich, die Rohrteile komplett einzuschieben.
- Stecken Sie die Bodendüse mit dem Parknocken von oben in die Saugrohrhalterung.
Wenn Ihr Staubsauger mit einem EasyLock Saugrohr ausgestattet ist, gibt es eine weitere Platzsparen den Möglichkeit zur Aufbewohnung.
- Drücken Sie die Entriegelungstaste am unteren Saugrohr, um die beiden Saugrohre voneinander zu trennen.
- Stecken Sie das Verbindungsstück des oberen Saugrohres in das untere Saugrohr.
Wartung
Stromschlaggefahr durch Netzspannung.
Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.
Ziehen Sie vor jeder Wartung den Netzstecker aus der Steckdose.
Das Miele Filtersystem besteht aus 3 Zubehörteilen:
- Original Miele Staubsaugerbeutel (Typ GN)
- Motorschutzfilter
- Original Miele Abluftfilter
Um die einwandfrei Saugleistung des Staubsaugers zu gewährleisten, mussen Sie diese Zubehörteile von Zeit zu Zeit austauschen.
Wir empfehlen Ihnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo auf der Verpackung zu verwenden. Dann konnen Sie sichere sein, dass die Saug-leistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.
Staubsaugerbeutel mit dem „ORIGINAL Miele“-Logo auf der Verpackung werden nicht aus Papier oder papierähnlichen Materialien gefertigt und verfügen auch nicht über eine Halteplatte aus Pappe. Dadurch wird eine besonders hohe Haltbarkeit und Sicherheit erreicht.
Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehör-teilen zurückgehen, die nicht mit dem „ORIGINAL Miele“-Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.
Bezugsquellen für Staubbeutel und Filter
Original Miele Staubbeutel und Filter können Sie über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.
Original Miele Staubbeutel und Filter erkennen Sie an dem „ORIGINAL Miele“-Logo auf der Verpackung.
Jede Packung Original Miele Staubsaugerbeutel beinhaltet 4 Staubsaugerbeutel, einen Abluftfilter AirClean und einen Motorschutzfilter. Original Miele Großpackungen beinhalten 16 Staubsaugerbeutel, 4 Abluftfilter AirClean und 4 Motorschutzfilter.
Wenn Sie Original Miele Abluftfilter einzeln nachkaufen möchten, nennen Sie dem Miele Kundendienst oder Ihr dem Fachhändler die Modellbezeichnung Ihres Staubsaugers, damit Sie die richtigen Abluftfilter entwicken. Sie konnen diese Abluftfilter aber auch bequem im Miele Webshop bestellen.

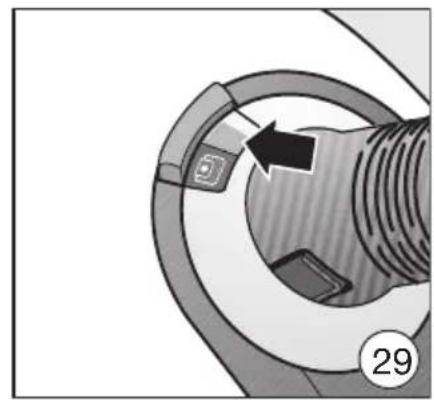

Staubsaugerbeutel-Wechselanzeige (Abb. 29)
Tauschen Sie den Staubsaugerbeutel aus, wenn die Farbskala das Sichtfens-ter der Staubsaugerbeutel-Wechselanzeige rot ausfuellt.
Verstopfte Poren reduzieren die Saugleistung des Staubsaugers. Entsorgen Sie volle Staubsaugerbeutel. Verwenden Sie Staubsaugerbeutel nicht mehrfach.
Zur Prüfung
- Stecken Sie die umschaltbare Bodendüse auf.
Schalten Sie den Staubsauger ein und stellen Sie die maximale Saugleistung ein.
Heben Sie die Bodendüse ein Stück vom Fußboden ab.
Funktion der Staubsaugerbeutel-Wechselanzeige
Die Funktion der Anzeige ist auf Mischstaub ausgelegt: Staub, Haare, Faden, Teppichfusseln, Sand usw.
Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubsaugerbeutels sehr schnell. Die Anzeige wird dann bereits „voll“ anzeigen, selbst wenn der Staubsaugerbeutel noch nicht voll ist. Der Staubsaugerbeutel muss dann ausgetauscht werden.
Wenn Sie weitere Haare, Teppich-, Wollfusseln usw. saugen, reagiert die Anzeige erst, wenn der Staubsaugerbeutel bereits prall gefüllt ist.

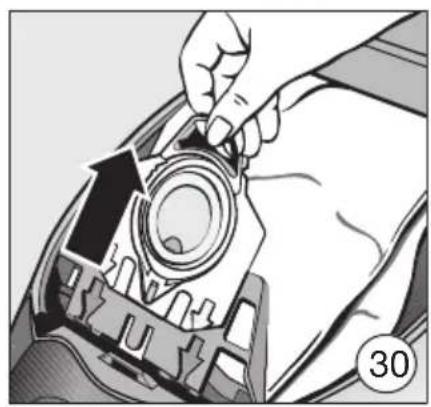

Staubsaugerbeutel entnahme (Abb. 30)
- Drücken Sie die Entriegelungstasten seitlich am Saugstutzen undziehen Sie den Saugstutzen aus der Saugöffnung.
Heben Sie die Entriegelungstaste an und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf.
Dabei schliebt sich der Hygieneverschluss des Staubsaugerbeutels automatisch, so dass kein Staub entweichen kann.
Ziehen Sie den Staubsaugerbeutel an der Grifflasche aus der Aufnahme.

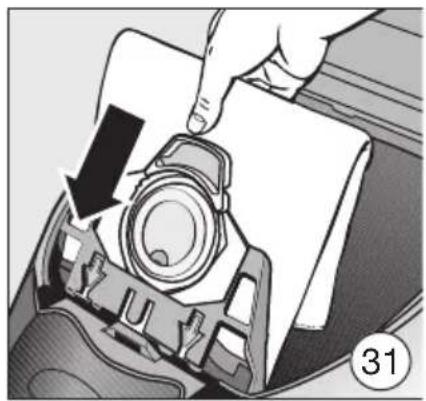

Staubsaugerbeutel einsetzen (Abb. 31)
- Stecken Sie den neuen Staubsaugerbeutel bis zum deutlichen Einrasten in die Aufnahme. Lassen Sie den Staubsaugerbeutel damit so zusammenfaltet, wie Sieihn der Verpackung entnehmen.
Schlieben Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubsaugerbeutel damit nicht eingeklemmt wird.
Eine Leerbetriebssperre verhindert das Schlieben des Staubraumdeckels, wenn kein Staubsaugerbeutel eingesteckt ist. Wenden Sie keine Gewalt an.
- Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führn Sie dazu die Einführhilfen beider Teile aufeinander zu (Abb. 01).

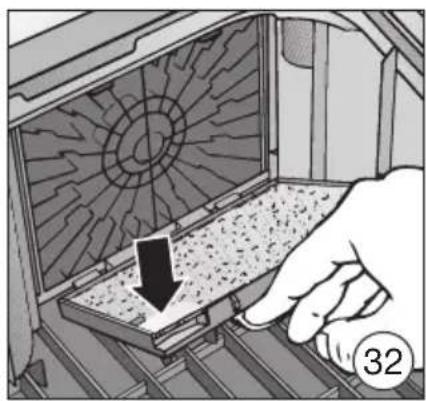

Motorschutzfilter austauschen (Abb. 32)
Tauschen Sie den Motorschutzfilter aus, wenn Sie eine neue Packung Staubbeutel anbrechen.
Jede Packung Original Miele Staubbeutel beinhaltet einen Motorschutzfilter, jeder Großpackung 4 Motorschutzfilter.
Öffnen Sie den Staubraumdeckel.
Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme.
- Klappen Sie den Filterrahmen auf und behmen Sie den verbrauchten Motorschutzfilter an der sauberen Hygienefläche Heraus.
- Setzen Sie einen neuen Motorschutzfilter ein.
Schlieben Sie den Filterrahmen. - Stecken Sie den Staubbeutel bis zum Anschlag in die Aufnahme.
SchlieBen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel damit nicht eingeklemmt wird.
Zeitpunkt des Abluftfilterwechsels
Je nach Modell ist serialnätig einer folgenden Abluftfilter eingesetzt (Abb. 09):
a AirClean
Tauschen Sie diesen Abluftfilter aus, wenn Sie eine neue Packung Staubbeutel anbrechen. Jede Packung Original Miele Staubbeutel beinhaltet einen Abluftfilter AirClean, jeder Großpackung vier Abluftfilter AirClean.
b AirClean Plus 50 (hellblau)
Tauschen Sie diesen Abluftfilter nach ca. einem Jahr aus. Den Zeitpunkt konnen Sie auf dem Abluftfilter notieren.
c Active AirClean 50 (schwarz)
d HEPA AirClean 50 (weiβ)
Tauschen Sie diese Abluftfilter aus, wenn das Anzeigefeld der Abluftfilter-Wechselanzeige timestrip® rot ausgefüllt ist (Abb. 14). Die Anzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht. Sie können dann noch weitersaugen. Bedenken Sie jederoch, dass die Saug- und Filterleistung nachlässst.

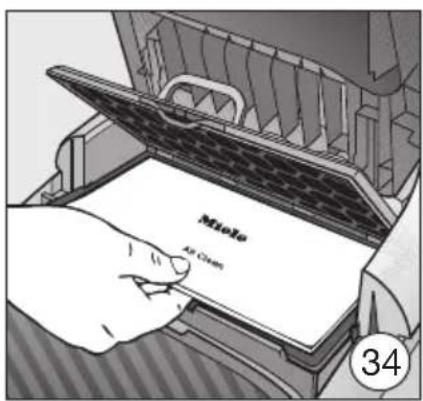

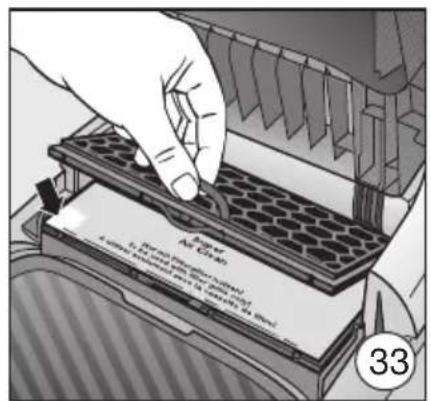

Abluftfilter AirClean austauschen (Abb. 33 + 34)
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
Öffnen Sie den Staubraumdeckel.
Öffnen Sie das Filtergitter.
- Nehmen Sie den verbrauchten Abluft-filter AirClean an der sauberen Hygienefläche Heraus.
- Legen Sie den neuen Abluftfilter AirClean ein.
Wenn Sie einen Abluftfilter AirClean Plus 50, Active AirClean 50 oder HEPA AirClean 50 einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten".
SchlieBen Sie das Filtergitter.
Schlieben Sie den Staubraumdeckel.

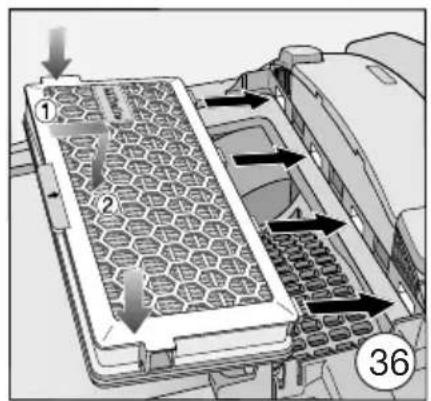

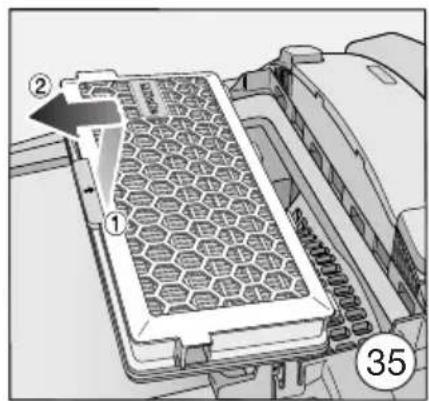

Abluftfilter AirClean Plus 50, Active AirClean 50 und HEPA AirClean 50 austauschen (Abb. 35 + 36
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
Öffnen Sie den Staubraumdeckel.
Heben Sie den Abluftfilter an und entnehmen Sie den Abluftfilter.
- Setzen Sie den neuen Abluftfilter passgenau ein und drücken Sie den Abluftfilter nach unten.
- Drücken Sie bei Verwendung des Abluftilters c oder d die Abluftfilter-Wechselanzeige timestrip® (Abb. 12).
Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes einschmaler roter Farbstreifen (Abb. 13).
Wenn Sie einen Abluftfilter AirClean einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten".
Schlieben Sie den Staubraumdeckel.
Abluftfilter umrüsten (Abb. 09)
Je nach Modell ist serialnäßig einer folgenden Abluftfilter eingesetzt:
a AirClean
b AirClean Plus 50 (hellblau)
c Active AirClean 50 (schwarz)
d HEPA AirClean 50 (weiβ)
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
Beim Umrüsten beachten
- Wenn Sie anstelle eines Abluftfilters a einen Abluftfilter b, c oder d setzen, müssen Sie zusammen das Filtergitter Herausnahmen und damit den entsprechenden neuen Abluftfilter setzen.
Außer dem,Müssen Sie bei Verwendung eines Abluftilters c oder d die Abluftfilter-Wechselanzeige timestrip® aktivieren (Abb.12).
-
Wenn Sie anstelle des Abluftfilters b, c oder d einen Abluftfilter a setzen, müssen Sie diesen Abluftfilter a unbedingt in ein Filtergitter* einlagen (Abb. 34).
-
Filtergitter - siehe Kapitel „Nachkaufbares Zubehör“

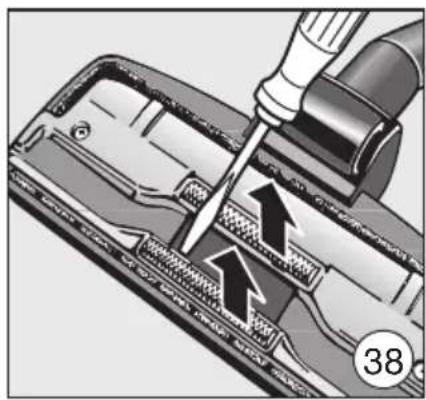

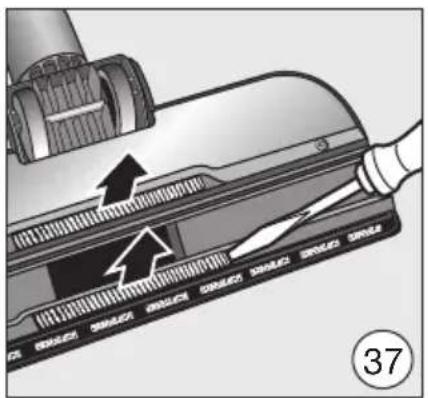

Fadenheber austauschen (Abb. 37 + 38)
(nicht möglich bei Modellen mit Bodendüse EcoTeQ Plus)
Die Fadenheber am Saugmund der Bodendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist.
Heben Sie die Fadenheber aus den Einsteckschlitzen. Verwenden Sie dazu z. B. einen Schlitzschraubendreher.
■ Ersetzen Sie die Fadenheber durch neue Fadenheber.
Ersatzteile besteht Sie bei ihrem Miele Fachhändler oder über den Miele Kundendienst.
Pflege
Stromschlaggefahr durch Netzspannung.
Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.
Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
Staubsauger und Zubehörteile
Stromschlaggefahr durch Netzspannung.
Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages.
Tauchen Sie den Staubsauger niemals in Wasser.
Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger.
Schaden durch ungeeignete Reinigungsmittel.
Alle Oberflächen sind kratzempfindlich. Alle Oberfläche können sich verfahren den oder verändern, wenn sie mit ungreeigneten Reinigungsmitteln in Berührung kommt.
Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel.
Staubraum
Saugen Sie den Staubraum mit einem zweiten Staubsauger aus oder reinigen Sie den Staubraum mit einem trockenen Staubtuch oder Staubpinsel.
Was tun, wenn ...
Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betriebkommen kann, selbst beheben. In vielen Fällen konnen Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.
Unter www.miele.com/service erhalten Sie Informationen zur selbstständigen Behebung von Störungen.
Die nachfolgenden Tabellen sollen Ihnen damit herself, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.
| Problem Ursache und Behebung | |
| Der Staubsauger schal-tet selbstständig ab. | Wenn der Staubsauger zu warm wird, schaltet ein Temperaturbegrenzer den Staubsauger aus.Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege verstopf, der Staubsauger-beutel voll oder durch Feinstaub verstopf ist oder der Motorschutzfilter/Abluftfilter stark verschmutzt ist.Schalten Sie den Staubsauger mit der Fußtaste Ein/Aus ① aus undziehen Sie den Netzstecker aus der Steckdose.Nach Beseitigung der Ursache und einer Wartezeit von ca. 20-30 Minuten hat sich der Staubsauger soweit abgekühlt, dass Sie den Staubsauger wieder einschalten und benutzen können. |
Kundendienst
Unter www.miele.com/service erhalten Sie Informationen zur selbstständigen Behebung von Störungen und zu Miele Ersatzteilen.
Kontakt bei Störungen
Bei Störungen, die Sie nicht selbst beheben konnen, benachrichtigen Sie ihren Miele Fachhändler oder den Miele Kundendienst.
Die Kontaktdaten des Miele Kunden-dienstes finden Sie am Ende diesen Dokumente.
Garantie
Die Garantiezeit beträgt 2 Jahre.
Weitere Informationen entnehmen Sie den mitgelieferten Garantiebedingungen.
Nachkaufbares Zubehör
Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.
Sie können diese und weitere weitere Produkte über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.
Einzelne Modelle sind bereits serienmäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet.
Bodendüsen/-bürsten
Turbobürste TurboTeQ (STB 305-3)
Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen.
Bodenbüürste Hardfloor (SBB 235-3)
Zum Absaugen strapazierfähiger ebener Hartböden.
Bodenbüürste Parquet Twister mit Drehgelenk (SBB 300-3)
Mit Naturborsten, zum Absaugen ebener Hartbodenflächen und kleiner Nischen.
Bodenbüürste Parquet Twister XL mit Drehgelenk (SBB 400-3)
Mit Naturborsten, zum Schnellen Absaugen großer ebener Hartbodenflächen und kleiner Nischen.
Sonstiges Zubehör
Handturbobürste Turbo Mini (STB 101)
Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.
Universalbürste (SUB 20)
Zum Absaugen von Buchern, Regalboden und Ahnlichem.
Lamellen-/Heizkörperbürste (SHB 30)
Zum Entstauben von Heizkörpersrippen, schmalen Regalen oder Fugen.
Matratzendüse (SMD 10)
Zum bequemen Absaugen von Matratzen, Polstermöbeln und deren Fugen.
Fugendüse, 300 mm (SFD 10)
Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.
Fugendüse, 560 mm (SFD 20)
FlexibleFugendusezumAussaugenschwerzuganglicherStellen.
Polsterduse XL (SPD 20)
Breite Polsterduse zum Absaugen von Polstermöbeln, Matratzen und Kissen.
Comfort-Handgriff mit Beleuchtung (SGC 20)
Zum Ausleuchten des Arbeitsbereiches.
Filter
Abluftfilter AirClean Plus 50 (SF-AP 50)
Zum effektiven Filter für besonderss saubere Raumluft.
Abluftfilter Active AirClean 50 (SF-AA 50)
Zur deutlichen Reduzierung störender Gerüche. Ideal für Haustierbesitzer und Raucherhaushalte.
Abluftfilter HEPA AirClean 50 (SF-HA 50)
Zum effektiven Filter von Feinstaub und Allergen. Ideal für Hausstauballergiker.
Filtergitter
Das Filtergitter wird benötigt, wenn Sie anstelle eines Abluftfilters AirClean Plus 50, Active AirClean 50 oder HEPA AirClean 50 einen Abluftfilter AirCleanenetzen möchten.
Description de l'ordinateil 54
Technische verilgheit
Voor storingen die u nicht self kurz verhopen, waarschuwt u uw Miele vakhandelaar of Miele.
Internet: www.miele.cn
Hong Kong, China
Miele (Hong Kong) Ltd.
41/F - 4101, Manhattan Place
23 Wang Tai Road
E-Mail: info@miele.ae
Website: www.miele.ae
Manufacturer: Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gutesloh, Germany
Miele
Deutschland:
Miele & Cie. KG
Carl-Miele-StraBe 29
33332 Gutiersloh
Telefon: 0800 22 44 666 (kostenfrei)*
- unsere Erreichbarkeitszeiten entnehmer
Sieitteunserer Homepage
E-Mail: info@miele.de
Internet: www.miele.de
Österreich:
Miele Gesellschaft m.b.H.
Mielestr. 1
5071 Wals bei Salzburg
Telefon: 050 800 800 (Festnetz zum Ortstarif;
Mobilfunkgebühren abweichend)
Mo-Fr 8-17 Uhr
Telefax: 050 800 81219
E-Mail: info@miele.at
Internet: www.miele.at
Belgii / Belgique:
nv Miele Belgie / S.A. Miele Belgique
Internet: www.miele.lu
Nederland:
Internet: www.miele.nl
Schweiz:
Miele AG
Limmatstrasse 4, 8957 Spreitenbach
Miele SA
Sous-Riette 23, 1023 Crissier
Telefon: 0848 848 048
www.miele.ch/contact
www.miele.ch
