BEDIENUNGSANLEITUNG IAN 066454 POWERFIX

Bedienungs- und Sicherheitshinweise

2

Z30225

POWERFIX® Profi ⊕

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 29

• Technische gegevens

ca. 20,5 × 12 × 17 cm (L × B × H)

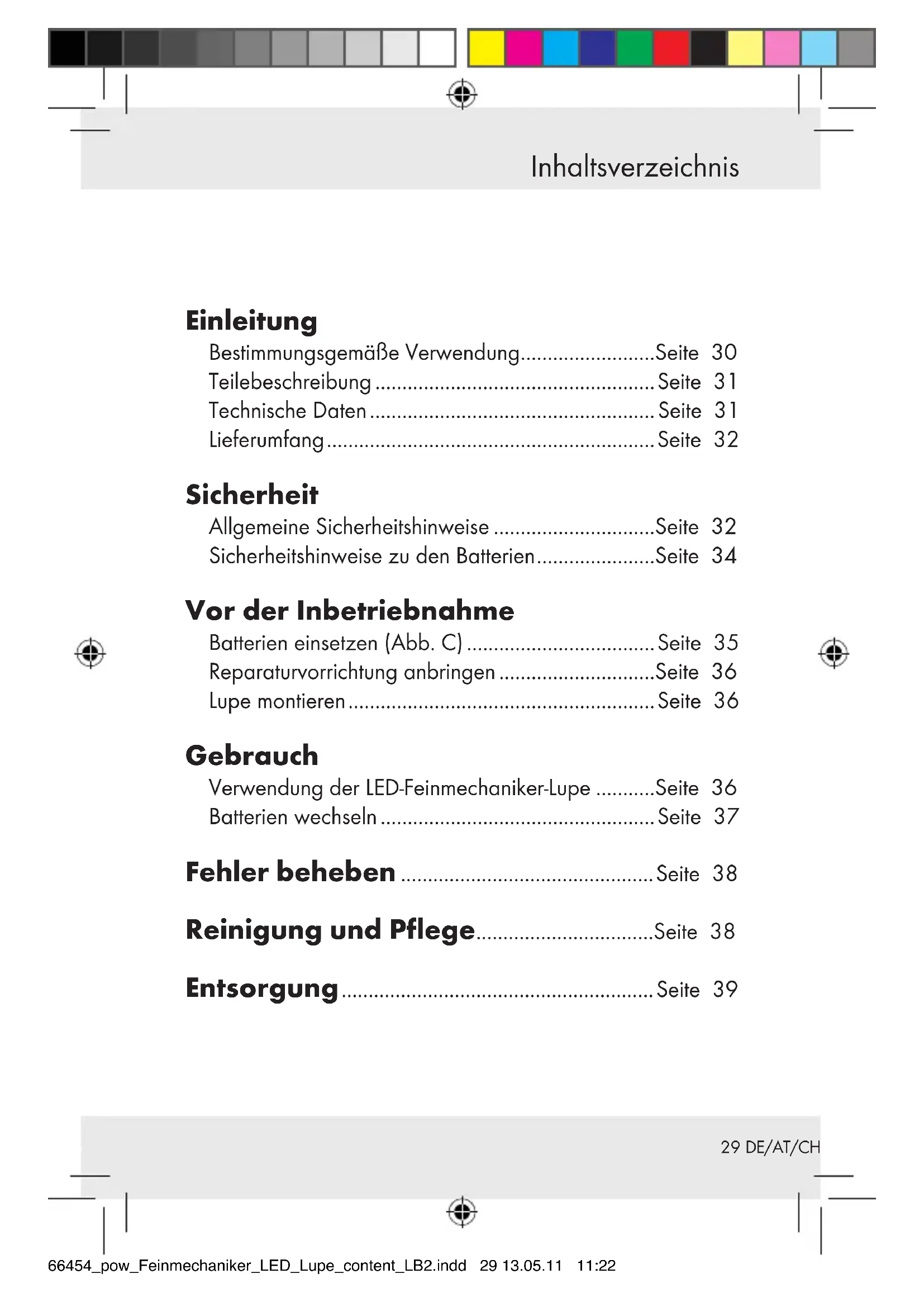

Bestimmungsgemäße Verwendung......Seite 30

Teilebeschreibung......Seite 31

Technische Daten......Seite 31

Lieferumfang......Seite 32

Sicherheit

Allgemeine Sicherheitshinweise......Seite 32

Sicherheitshinweise zu den Batterien......Seite 34

Vor der Inbetriebnahme

Batterien einsetzen (Abb. C)......Seite 35

Reparaturvorrichtung anbringen......Seite 36

Lupe montieren......Seite 36

Gebrauch

Verwendung der LED-Feinmechaniker-Lupe .....Seite 36

Batterien wechseln......Seite 37

Fehler beheben......Seite 38

Reinigung und Pflege......Seite 38

Entsorgung......Seite 39

29 DE/AT/CH

Einleitung

Feinmechaniker-LED-Lupe

Einleitung

Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist zur optischen Vergrößerung von Gegenständen bestimmt und mit LED-Leuchten versehen. Zusätzlich verfügt das Produkt über 2 Fixierklemmen und einen Lötkolbenhalter. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

30 DE/AT/CH

- Teilebeschreibung

1 Feinmechaniker-LED-Lupe
2 Linse (Vergrößerung 2,5-/5-fach)
3 Batteriefachdeckel
4 Batteriefach
5 Kugelgelenk
6 Feststellschraube (Kugelgelenk Lupe)
7 Fixierklemme Lupe
8 Feststellschraube (Höheneinstellung Lupe)
9 Ein-/Ausschalter
10 Haltestange (Höheneinstellung)
11 Fixierklemme (Reparaturvorrichtung)
12 Feststellschraube (Höheneinstellung Reparaturvorrichtung)
13 Lötkolbenhalter
14 Standfuß
15 Reparaturvorrichtung
16 Feststellschraube (Kugelgelenk Reparaturvorrichtung)
17 Feststellschraube (Reparaturvorrichtung)
18 Krokodilklemmen
19 Feststellschrauben (Krokodilklemmen)
20 LED-Leuchten (Abb. B)
21 Batterien (Abb. C)

- Technische Daten

Betriebsspannung: 4,5 Volt ---

Batterien: 3 x 1,5 V, AAA Typ ---

Max. Nennleistung: 2 x 0,06 W

Einleitung / Sicherheit

Leuchtmittel: 2 x LED (nicht austauschbar)

Vergrößerung / Lupe: 2,5-/5-fach

Maße: ca. 20,5 x 12 x 17 cm (L x B x H)

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Verwenden Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Feinmechaniker-LED-Lupe
3 Batterien, 1,5 V---, AAA
1 Bedienungsanleitung

Sicherheit

Allgemeine Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

LEB 19 WINDUNG!

UNFALLGEFAHR FÜR KLEINKINDER

UND KINDER! Lassen Sie Kinder niemals

unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht

Erstickungsgefahr durch Verpackungsmaterial. Kinder

32 DE/AT/CH

Sicherheit

unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Verpackungsmaterial fern. Das Produkt ist kein Spielzeug.

- Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Verwenden Sie das Gerät nicht, wenn Sie irgendwelche Beschädigungen feststellen.

■ Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.

■ Halten Sie das Produkt von Feuchtigkeit fern.

⚠ VORSICHT!RISIKO VON AUGENVERLETZUNGEN! Sehen Sie niemals durch die Feinmechaniker-LED-Lupe in die Sonne oder andere Lichtquellen. Schwere Augen- verletzungen können die Folgen sein.

VORSICHT! BRANDGEFAHR! Setzen Sie

die Feinmechaniker-LED-Lupe niemals direktem Sonnenlicht oder anderen Lichtquellen aus.

Lassen Sie das Produkt niemals unbeaufsichtigt. Andernfalls besteht Brandgefahr durch gebündelte Lichtstrahlen und konzentrierte Hitze.

Das Produkt sollte in einer dunklen Umgebung aufbewahrt werden.

33 DE/AT/CH

Sicherheit

• Setzen Sie das Gerät keinen extremen Temperaturen oder starken mechanischen Beanspruchungen aus. Andernfalls kann es zu Deformierungen des Produkts kommen.
  Achten Sie darauf, dass die Linse 2 nicht mit scharfen oder spitzen Gegenständen in Berührung kommt. Andernfalls kann es zu Beschädigungen des Produkts kommen.
  Lassen Sie bei eingeschaltetem Gerät den Lötkolben nicht unbeaufsichtigt. Der Lötkolbenhalter 13 ist nur für die zeitweise Aufnahme des Lötkolbens geeignet.

Sicherheitshinweise zu den Batterien

WARNING! LEBENSGEFAHR! Batterien gehören nicht in Kinderhände. Lassen Sie Batterien nicht herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

EXPLOSIONSGEFAHR! Laden Sie nicht
aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen
Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien niemals ins Feuer oder Wasser. Die Batterien können explodieren.
■ Entfernen Sie verbrauchte Batterien umgehend aus dem Produkt. Andernfalls besteht erhöhte Auslaufgefahr.
■ Tauschen Sie immer die drei Batterien gleichzeitig aus und setzen Sie nur Batterien des gleichen Typs ein.

34 DE/AT/CH

Sicherheit/Vor der Inbetriebnahme

■ Verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
■ Prüfen Sie die Batterien regelmäßig auf Undichtigkeit.
Ausgelaufene oder beschädigte Batterien kön-

nen bei Berührung mit der Haut Verätzungen verursachen; tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe!

■ Entfernen Sie bei längerer Nichtverwendung die Batterien aus dem Produkt.
Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach 4 angezeigt. Andernfalls können die Batterien explodieren.
Entfernen Sie verbrauchte Batterien aus dem Gerät. Sehr alte oder gebrauchte Batterien können auslaufen. Die chemische Flüssigkeit führt zu Schäden am Produkt.

• Vor der Inbetriebnahme

- Batterien einsetzen (Abb. C)

□ Ziehen Sie den Batteriefachdeckel 3 vom Batteriefach 4 in Richtung des Pfeils ab.
☐ Setzen Sie die drei mitgelieferten Batterien 21 in das Batteriefach 4 ein.

Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im Batteriefach 4 angezeigt.

☐ Drücken Sie den Batteriefachdeckel 3 entgegen der Pfeilrichtung in seine ursprüngliche Position, um das Batteriefach 4 zu schließen.

35 DE/AT/CH

Vor der Inbetriebnahme / Gebrauch

Reparaturvorrichtung anbringen

□ Stecken Sie die Fixierklemme 11 auf die Haltestange 10, stellen Sie die gewünschte Höhe ein und drehen Sie die Feststellschraube 12 im Uhrzeigersinn fest.
□ Stecken Sie das Kugelgelenk der Reparaturvorrichtung in die dafür vorgesehene Aussparung der Fixierklemme 15 11.
☐ Fixieren Sie die Reparaturvorrichtung 15, indem Sie zunächst die Feststellschraube 16 im Uhrzeigersinn festdrehen.

Lupe montieren

□ Stecken Sie die Fixierklemme 7 auf die Haltestange 10 und stellen Sie die gewünschte Höhe ein. Drehen Sie die Feststellschraube 8 im Uhrzeigersinn fest.
□ Stecken Sie das Kugelgelenk 5 in die dafür vorgesehene Aussparung und ziehen Sie die Feststellschraube 6 für das Kugelgelenk 5 im Uhrzeigersinn fest (Abb. A).

- Gebrauch

- Verwendung der LED-Feinmechaniker-Lupe

Drehen Sie die an den Krokodilklemmen 18 befindlichen Feststellschrauben 19 im Uhrzeigersinn fest. Spannen Sie das zu bearbeitende Werkstück mit den Krokodilklemmen 18 in die Reparaturvorrichtung 15 ein.

36 DE/AT/CH

Gebrauch

☐ Schieben Sie den Ein-/Ausschalter 9 auf die Postion „EIN“, um die LED-Leuchten 20 einzuschalten. Hinweis: Die LED-Leuchten 20 sind nicht austauschbar.
☐ Richten Sie die Feinmechaniker-LED-Lupe 1 mit den LED-Leuchten 20 auf das eingespannte Werkstück.
☐ Lösen Sie die Krokodilklemmen 18, um das Werkstück zu entnehmen.
☐ Schieben Sie den Ein-/Ausschalter 9 auf die Postion „AUS“, um die LED-Leuchten 20 auszuschalten.

- Batterien wechseln

□ Ziehen Sie den Batteriefachdeckel 3 in die Richtung des Pfeils vom Batteriefach 4 ab.
□ Entnehmen Sie die verbrauchten Batterien.
☐ Setzen Sie die neuen Batterien 21 vom Typ 1,5 V—,AAA ins Batteriefach 4 ein.

Hinweis: Achten Sie auf die richtige Polarität. Diese wird im Batteriefach 4 angezeigt.

☐ Drücken Sie den Batteriefachdeckel 3 entgegen dem Pfeil zurück, um das Batteriefach 4 zu schließen.

Fehler beheben / Reinigung und Pflege

- Fehler beheben

● = Problem
= Ursache
○ = Lösung
● Die LED-Leuchten 20 leuchten nicht.
Die Batterien 21 sind verbraucht.
○ Tauschen Sie die verbrauchten Batterien ^21 gegen neue aus (siehe: „Batterien wechseln“).
DieBatterien 21 wurden falsch eingelegt.
Überprüfen Sie die korrekte Polarität der Batterien ^21 (siehe: „Batterien einsetzen“).

- Reinigung und Pflege

⚠ VORSICHT! Reinigen Sie die Feinmechniker-LED-Lupe 1 sehr vorsichtig, um Kratzer zu vermeiden.

■ Verwenden Sie keinesfalls ätzende oder aggressive Reiniger.
□ Verwenden Sie zur Reinigung ein Reinigungstuch. Feuchten Sie es ggf. ein wenig an.
□ Verwenden Sie zur Reinigung der Linse ein trockenes, fusselfreies Tuch.
☐ Tauchen Sie das Produkt keinesfalls in Wasser oder andere Flüssigkeiten.
□ Wenn Sie das Gerät nicht benutzen, bewahren Sie es so auf, dass die Feinmechaniker-LED-Lupe 1 nicht zerkratzt. Wickeln Sie das Produkt in ein weiches Tuch ein.

38 DE/AT/CH

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.
