BEDIENUNGSANLEITUNG PBD34103X PROGRESS

Benutzerinformation 48

CONTENTS

1.SAFETY INFORMATION. 2
2.SAFETYINSTRUCTIONS. 4
3. INSTALLATION 7
4.PRODUCT DESCRIPTION 8
5.CONTROL PANEL 8
6. BEFORE FIRST USE 9
7.DAILYUSE 10
8.CLOCK FUNCTIONS 12
9. USING THE ACCESSORIES 13
10. ADDITIONAL FUNCTIONS 14
11. HINTS AND TIPS 14
12.CARE AND CLEANING. 18
13.TROUBLESHOOTING. 21
14. ENERGY EFFICIENCY 22
15. ENVIRONMENTAL CONCERNS 23

wwwprogress-hausgeraete.de/support

TABLE DES MATIÈRES

1. INFORMATION SUR LA SECURITE 24
2. CONSIGNES DE SECURITE 26
3. INSTALLATION 29
   4.DESCRIPTION DE L'APPAREIL 31
   5.BANDEAU DE COMMANDE 31
   6.AVANT LA PREMIÈRE UTILISATION 32
4. UTILISATION QUOTIDIENNE 32
5. FONCTIONS DE L'HORLOGE 35
6. UTILISATION DES ACCESSOIRES 36
7. FONCTIONS SUPPLEMENTAIRES 37
8. CONSEILS ET ASTUCES 37
   12.ENTRETIENETNETTOYAGE 41
   13.DEPANNAGE 45
9. RENDEMENT ÉNERGÉTIQUE 46
10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 47

11. CONSEILS ET ASTUCES

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

wwwprogress-hausgeraete.de/support

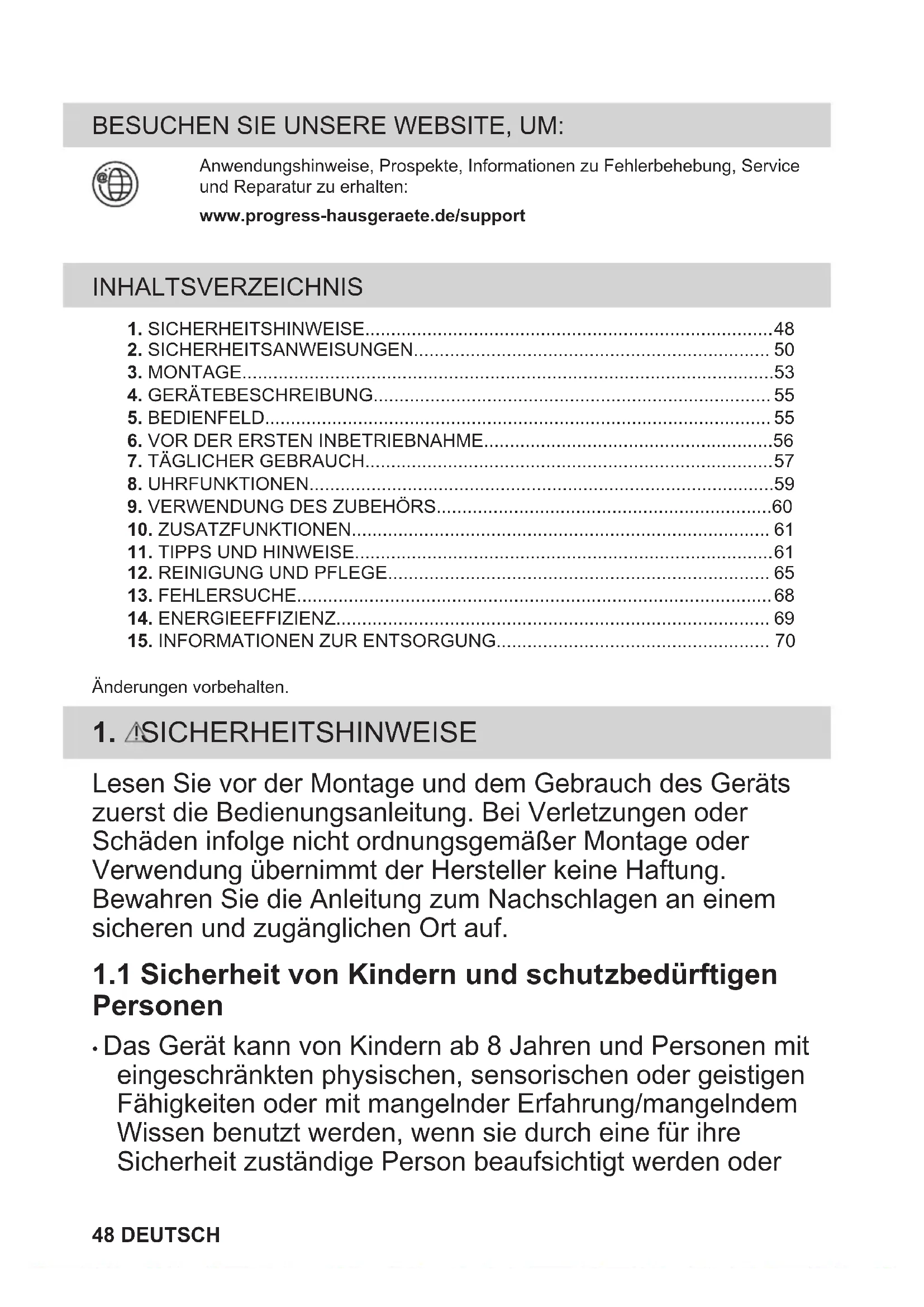

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 48
   2.SICHERHEITSANWEISUNGEN 50
   3.MONTAGE 53
   4.GERATEBESCHREIBUNG 55
   5.BEDIENFELD 55
   6.VOR DER ERSTEN INBETRIEBNAHME. 56
2. TÄGLICHER GEBRAUCH 57
   8.UHRFUNKTIONEN 59
3. VERWENDUNG DES ZUBEHÖRS 60
   10.ZUSATZFUNKTIONEN 61
4. TIPPS UND HINWEISE 61
5. REINIGUNG UND PFLEGE 65
6. FEHLERSUCHE 68
7. ENERGIEEFFIZIENZ 69
8. INFORMATIONEN ZUR ENTSORGUNG 70

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder

von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den tatsächlichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerätarf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderenähnlichen Unterkünftengewendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
  Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
• Verwenden Sie das Gerät nicht, bevors in den Einbauschrank gesetzt wird.
• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer

gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNUNG: Vergewissern Sie sich, dass das Gerätausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• ACHTUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.
• Ziehen Sie die Einhängegitter zuerst vorne und dann hinter von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie konnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  Ziehen Sie das Gerät nicht am Griff.
• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.

Die Mindestabstände zu anderen Geräten und Kuchenmobeln sind einzuhalten.
- Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lasst. Andernfalls muss das Gerät angehoben werden.
- Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbaumöbels (Mindesthöhe des Schranks unter der Arbeitsplatte)

590 (600) mm

Schrankbreite 560 mm

Schranktiefe 550 (550) mm

Höhe der Gerätevorder-nde	594 mm
Höhe der Geräterückste	576 mm
Breite der Gerätevorder-nde	595 mm
Breite der Geräterück-nde	559 mm
Geräteteife 569 mm
Geräteinbautefe 548 mm
Tiefe bei geöffneter Tür 1022 mm
Mindestgröße der Belüf-tungsöffnung. Öffnung auf der Rückseite unter	560x20 mm
Länge des Netz-an-schlusskabels. Das Ka-bel befindet sich in der rechten Ecke auf der Rückseite	1500 mm
Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  Das Gerat muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie diese Arbeit durch unseren autorisierten Kundendienst durchführren.

• Achten Sie darauf, dass das Netzkabel die Gerätetur oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Geräteingeschaltet oder die Tur heïst ist.

• Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfern werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.
• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild.Dukannst auch die Tabelle heranziehen:

Gesamtleistung (W)

Kabelquerschnitt (mm²)

maximal 1380 3x0.75

maximal 2300 3x1

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Vergewissern Sie sich, dass die Luftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Turvorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Offnen Sie die Geräte tür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammem mit dem Gerät in Kontakt kommt.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Risiko von Schaden am Gerät.

• Um Beschädigungen und Verfarbungen der Emailbeschichtung zu vermeiden:
• Legen Sie keine Alufolie direkt auf den Boden des Garraums.
• Füllen Sie kein Wasser direkt in das heiße Gerät.

• Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.

• Gehen Sie beim Herausnahmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfährungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein konnen.
  Kochen Sie immer bei geschlossener Gerätetur.
• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tur) installiert, achen Sie darauf, dass die Tur während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevör das Gerät nach dem Gebrauch vollig abgekühlt ist.

2.4 Reinigung und Pflege

WARNING!

Verletzungsgefahr, Brandgefahr oder Beschädigung des Geräts.

• Vor Wartungsarbeiten das Gerät deaktivieren und den Stecker des Anschlusskabels aus der Steckdoseziehen.
  Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Turvorsichtig vord. Die Tur ist schwer!
• Reinige das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinige das Gerät mit einem feuchten, weichen Lappen. Verwende ausschließlich Neutralreiniger. Verwende keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Innenbeleuchtung

WARNING!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in thisem Gerät und separat verkafter Ersatzlampen: These Lampen müssen extrema physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.
• Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.6 Wartung

Wenden Sie sich zur Reparatur des Gerats an den autorisierten Kundendienst.

Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.7 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähdes Geräts ab, und entsorgen Sie es.
- Entfernen Sie das Turschloss, um zuverhindern, dass sich Kinder, oder Haustiere im Gerat einschließlich.

3. MONTAGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

4.2 Zubehör

Kombirost
Für Kochgeschirr, Kuchenformen, Braten.
- Universalblech

1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen
3 Betriebskontrollampe / -symbol
4 Display
5 Einstellknopf (für die Temperatur)
6 Temperaturanzeige / -symbol
7 Heizelement
8 Lampe
9 Ventilator
10 Garraumvertiefung- Behälter für die Aqua-Reinigungsfunktion
Einschubschienen, Herausnehbar
12 Einschubebenen

Für Kuchen und Platzchen. Zum Backen und Braten oder zum Auffangen von abtropfendem Fett.

5. BEDIENFELD

5.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus.

5.2 Sensorfelder/Tasten

-	Einstellen der Zeit.
◎	Einstellen einer Uhrfungtion.
+	Einstellen der Zeit.

5.3 Display

A.Uhrfunktionen B. Timer

6. VOR DER ERSTEN INBETRIEBNAHME

WARNING!

Siehe Kapitel Sicherheitshinweise.

6.1 Vor der ersten Inbetriebnahme

Der Backofen kann während des Aufheizens Geruch und Rauch verströmen. Stellen Sie安心, dass der Raum beluftet ist.

Schritt 1 Schritt 2	Δ+	Schritt 3
Stellen Sie die Uhrzeit ein.	Reinigen Sie den Back-ofen.	Heizen Sie den leeren Backofen vor.
1. zum Einstellen der Zeit drücken. Nach etwa 5 Sek. hört die Anzeige auf zublinken und das Display zeigt die Zeit an.	1. Entfernen Sie alle Zubehör-teile und die hersausnehmbar- ren Einjährigegerter aus dem Backofen.	1. Stellen Sie die Höchsttempe-ratur für folgende Funktion ein: Zeit: 1 Std.
	2. Reinigen Sie das Gerät und das Zubehör nur mit einem Mikrofasertuch, warmem Wasser und einem milden Reinigungsmittel.	2. Stellen Sie die Höchsttempe-ratur für folgende Funktion ein: Zeit: 15 Min.
		3. Stellen Sie die Höchsttempe-ratur für folgende Funktion ein: Zeit: 15 Min.
Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Setzen Sie die Zubehörnteile und die her-ausnehmbaren Einjährigegerter in den Backofen ein.

7. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel Sicherheitshinweise.

7.1 Einstellung: Ofenfunktion

Schritt

1

Drehen Sie den Backofen-Einstell

knopf auf eine Ofenfungtion.

Schritt

2

Drehen Sie den Einstellknopf, um die

Temperatur.

Schritt

3

Drehen Sie nach Beendigung

Garvorgangs die Knöpfie in die Aus

Position, um den Backofen auszu

schalten.

7.2 Einstellen der Funktion: Heißluft mit Dampf

WARNING!

Verbrennungs- und Beschädigungsgefahr am Gerät.

Schritt Vergewissern Sie sich, dass der Ofen abgekühlt ist.

1

Schritt Fullen Sie die Garraumvertiefung mit Leitungswasser.

Die maximale Kapazität der Garraumvertiefung beträgt 250 ml. Füllen Sie die Garraumvertiefung nicht wieder auf, während der Garvorgang lauf oder der Backofen heiß ist.

Schritt Stellen Sie folgende Funktion ein:

3

Schritt Drehen Sie den Temperaturwahlknopf, um die Temperatur einzustellen. 4

Schnitt Heizen Sie den leeren Backofen 10 Minuten vor, um Feuchtigkeit zu erzeugen. 5

Schritt 6

Öffnen Sie die Backofentür nicht während des Garvorgangs.

Schritt Drehen Sie den Knopf für die Ofenfungtionen in die Aus-Position, um den Backofen auszuschalten.

Schnitt Öffnen Sie die Tur nach Beendigung der Funktion vorsichtig. Freigesetzte Feuchtigkeit kann Verbrennungen verursachen.

Schritt Vergewissern Sie sich, dass der Ofen abgekuhl ist. Entfernen Sie das restliche Wasser aus der Garraumvertiefung.

7.3 Ofenfunktionen

Ofenfunktion Gerät
0 Aus-Position	Der Backofen ist ausgeschal-tet.
Backofenbe-leuchtung	Zum Einsatzlen der Lampe.
Heißenluft mit Dampf / Aqua Reinigung	Zum Hinzufügen von Feuch-tigkeit beim Garen. Für die richtige Farbe und knusprige Kruste beim Backen. Für saf-tigere Speisen beim Aufwär-men. Weitere Informationen zu fol-genden Themen finden Sie im Kapitel „Pflege und Reini-gung": Aqua-Reinigung.
Feuchte Umluft	These Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellen Temperatur abweichen. Die Wärmeleis-tung kann geringer sein. Weitere Informationen zu folgen-den Themen finden Sie im Kapitel „Täglicher Gebrauch": Feuchte Umluft.
Unterhitze	Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
Heißenluft	Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebens-mitteln. Verwenden Sie eine um 20 - 40 °C niedrigere Backofen-temperatur als bei Ober-/Un-terhitze.

Ofenfunktion Gerät
Heißluftgrillen	Zum Braten großer Fleisch-stücke oder von Geflügel mit Knochen auf einer Ebene. Gratinieren und Überbacken.
Schnelles Gril-len	Zum Grillen dürner Lebens-mittel in größeren Mengen und zum Toasten von Brot.
Pizzastufe	Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden.
Ober-/ Unterhit-ze	Backen und Braten von Spei-sen auf einer Einschubebene.

7.4 Hinweise zum:Feuchte Umluft

These Funktion wurden zur Einhaltung der Energieeffizienzklassen- und Umweltdesignanforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß:IEC/EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der hochsten Energieeffizienz arbeitet.

Kochanweisungen finden Sie im Kapitel "Tipps und Hinweise",Feuchte Umluft.Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel "Energieeffizienz", Energiesparen.

8. UHRFUNKTIONEN

8.1 Uhrfunktionen

Uhrfunktion Anwendung
Uhrzeit	Zum Einstellen, Ändern oder Abfragen der Uhrzeit.
|→|Dauer	Einstellen der Einschaltdauer für den Backofen.
Kurzzeit-Wecker	Zum Einstellen eines Countdowns. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus. Sie können diese Funktion jederzeit und auch bei ausgeschalteten Backofen einstellen.

8.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit

Blinkt, wenn Sie den Backofen an die Stromversorgung anschließen, nach einem Stromausfall und wenn der Timer nicht eingestellt ist.

+, – zum Einstellen der Zeit drücken. Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an.

Änderung: Uhrzeit
Schritt 1	- wiederholt drücken, um die Tageszeit zu ändern. beginnnt zu blinken.
Schritt 2	+, -zum Einstellen der Zeit drücken. Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an.

Einstellung: Dauer
Schritt 1	Stellen Sie eine Ofenfunktion und die Temperatur ein.
Schritt 2	( ) – wiederholt drücken. |→| beginnnt zu blinken.
Schritt 3	+, – zum Einstellen der Dauer drücken. Im Display wird Folgendes angezeigt: |→| |→| – blinkt, wenn die eingestellte Zeit abgelaufen ist. Der Signalton ertränt, und der Backofen wird ausgeschaltet.
Schritt 4	Drücken Sie eine beliebige Taste, um das Signal abzustellen.
Schritt 5	Drehen Sie den Knopf in die Aus-Position.
Einstellung: Kurzzeit-Wecker
Schritt 1	- wiederholt drücken. beginnnt zu blinken.
Schritt 2	+, -zum Einstellen der Zeit drücken. Die Funktion startet automatisch nach 5 Sekunden. Nach Ablauf der eingestillten Zeit ertört der Signalton.
Schritt 3	Drücken Sie eine beliebige Taste, um das Signal abzustellen.
Schritt 4	Drehen Sie den Knopf in die Aus-Position.
Abbrechen: Uhrfunktionen
Schritt 1	- wiederholt drücken, bis das Symbol der Uhrfungtion zu blinken anfängt.
Schritt 2	Drücken und halten Sie:Die Uhrfungtion wird nach einigen Sekunden ausgeschaltet.

9. VERWENDUNG DES ZUBEHÖRS

WARNING!

Siehe Kapitel Sicherheitshinweise.

9.1 Einsetzen des Zubehörs

Die petite Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind

such Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost geschichert.

Kombirost:

Schieben Sie den Rost zwischen die Führungs-schienen der Einhängegitter mit den Fuen nach unten zeigend.

Auflaufpfanne:

Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter.

10. ZUSATZFUNKTIONEN

10.1 Kuhlgeblase

Wenn das Gerät in Betrieb ist, schaltet sich das Kuhlgeblase automatisch ein, um die Oberflächen des Gerats kuhl zu halten. Nach dem Abschalten des Gerats kann das Kuhlgeblase weiterlaufen, bis das Gerät abgekühlt ist.

10.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile konnen zu einer

geführlichen Überhitzung führen. Um dies zuverhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufahr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgtautomatisch bei Temperaturabfall.

11. TIPPS UND HINWEISE

1 Siehe Kapitel Sicherheitshinweise.

11.1 Garempfehlungen

Der Backofen hat fünf Einschubebenen.
Die Ebenen werden vom Boden des Backofens aus gezählt.

Ihr Backofen backt oder brät möglicherweise anders als der Backofen, den Sie zuvor hatten.

Kuchen backen

Öffnen Sie die Backofentür nicht, bevor 3/4 der eingestellten Garzeit abgelaufen ist.
Wenn Sie zwei Backbleche gleichzeitig verwenden, halten Sie eine Zwischenebene frei.

Garen von Fleisch und Fisch

Verwenden Sie für sehr fetthaltige Speisen eine tiefe Pfanne, um den Backofen vor Flecken zu schützen, die dauerhaft sein konnen.

Lassen Sie das Fleisch vor dem Tranchieren ca. 15 Minuten ruhen, damit der Bratensaft nicht austritt.

Um während des Bratens zu viel Rauch im Backofen zu vermeiden, geben Sie etwas Wasser in die tiefe Pflanne. Um die Rauchkondensation zu verhindern, fugen Sie

jedes Mal nach dem Austrocknen Wasser hinzu.

Garzeitdauer

Die Kochzeiten hangen von der Lebensmittelart, ihrer Konsistenz und ihrem Volumen ab.

Überwachen Sie zunachst die Leistung, wenn Sie kochen. Finden Sie die besten Einstellungen (Heizeinstellung, Garzeit usw.) für Ihr Kochgeschirr, ihre Rezepte und Mengen, wenn Sie these Gerät verwenden.

11.2 Feuchte Umluft - Empfohlenes Zubehor

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Pizzapfanne	Backform	Förmchen	Tortenbodenform
Dunkel, nicht reflektie-rend28 cm Durchmesser	Dunkel, nicht reflektierend26 cm Durchmesser	Keramikform8 cm Durch-messer, 5 cm Höhe	Dunkel, nicht reflektie-rend28 cm Durchmesser

11.3 Feuchte Umluft

Beachten Sie für Beste Ergebnisse die unter in der Tabelle aufgeführten Empfehlungen.

(℃) (Min.)
Brötchen, süber, 12 Stück	Backblech oder tiefes Blech 175 3 40 - 50
Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 35 - 45
Pizza, gefroren, 0,35 kg	Kombirost 180 2 45 - 55
Biskuitrolle Backblech oder tiefes Blech 170 2 30 - 40
Brownie Backblech oder tiefes Blech 170 2 45 - 50
Soufflé, 6 Stück Keramikförmchen auf Kom- birost	190 3 45 - 55

(℃) (Min.)
Biskuitboden Biskuitform auf Kombirost 180 2 35 - 45
Englischer Sand-wichkuchen à la Victoria	Backform auf Kombirost 170 2 35 - 50
Fisch, pochiert, 0,3 kg	Backblech oder tiefes Blech 180 2 35 - 45
Fisch, ganz, 0,2 kg Backblech oder tiefes Blech 180 3 25 - 35
Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 170 3 30 - 40
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech 180 3 35 - 45
Schaschlik, 0,5 kg Backblech oder tiefes Blech 180 3 40 - 50
Plätzchen, 16 Stück	Backblech oder tiefes Blech 150 2 30 - 45
Makronen, 20 Stück	Backblech oder tiefes Blech 180 2 45 - 55
Muffins, 12 Stück Backblech oder tiefes Blech 170 2 30 - 40
Kleingebäck, pi- Kant, 16 Stück	Backblech oder tiefes Blech 170 2 35 - 45
Mürbeteigplatz-chen, 20 Stück	Backblech oder tiefes Blech 150 2 40 - 50
Törtchen, 8 Stück Backblech oder tiefes Blech 170 2 30 - 40
Gemüse, pochiert, 0,4 kg	Backblech oder tiefes Blech 180 2 35 - 45
Vegetarisches Omelett	Pizzapfanne auf Kombirost 180 3 35 - 45
Mediterranes Ge-müse, 0,7 kg	Backblech oder tiefes Blech 180 4 35 - 45

11.4 Informationen für Prüfinsitute

Tests gemäß IEC 60350-1.

X	(°C) (Min)
Tört-chen, 20 pro Blech	Ober-/Un-terhitze	Backblech 3 170 20 - 35 -
Tört-chen, 20 pro Blech	Heißluft Backblech 3 150 -	160	20 - 35 -
Tört-chen, 20 pro Blech	Heißluft Backblech 2 und 4 150 -	160	20 - 35 -
Apfelku-chen, 2 Formen à Ø 20 cm	Ober-/Un-terhitze	Kombirost 2 180 70 - 90 -
Apfelku-chen, 2 Formen à Ø 20 cm	Heißluft Kombirost 2 160 70 - 90 -
Fettfreier Biskuit, Kuchen-form Ø 26 cm	Ober-/Un-terhitze	Kombirost 2 170 40 - 50 Backofen für 10 Min		aufheizen.
Fettfreier Biskuit, Kuchen-form Ø 26 cm	Heißluft Kombirost 2 160 40 - 50 Backofen für 10 Min			aufheizen.
Fettfreier Biskuit, Kuchen-form Ø 26 cm	Heißluft Kombirost 2 und 4 160 40 - 60 Backofen für 10 Min			aufheizen.
Mürbe-teigge-bäck	Heißluft Backblech 3 140 -	150	20 - 40 -

X			(℃) (Min)
Mürbe- teigge- bäck	Heißenluft Backblech 2 und 4 140 -		150	25 - 45 -
Mürbe- teigge- bäck	Ober-/Un- terhitze	Backblech 3 140 -	150	25 - 45 -
Toast, 4 - 6 Stück	Grill Kombirost 4 Max. 1 - 5 Backofen für 10 Min				aufheizen.
Hambur- ger aus Rind- fleisch, 6 Stück, 0,6 kg	Grill Kombi- rost, Fett- pfanne	4 Max. 20 - 30 Kombirost in die			vierte und Fettpfan- ne in die dritte Ein- schubebene des Backofens ein- schieben. Wenden Sie das Gericht nach der Häufe der Gardauer. Backofen für 10 Min aufheizen.

12. REINIGUNG UND PFLEGGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel	Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen und überprüften Sie die Türdichtigung um den Garraumrehmen.
	Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.
	Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Gebrauch	Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Spei-sereste können einen Brand verursachen.
	Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab.

Zubehör

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und setzen Sie sie trocknen. Verwenden Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharf- kantigen Gegenständen.

12.2 Reinigung: Garraumvertiefung

Entfernen Sie Kalkrückstände aus der Garraumvertiefung nach dem Dampfgaren.

Schritt 1 Schritt 2 Schritt 3

Gießen Sie 250 ml Weißweinessig in die Garraumvertiefung. Benutzten Sie einen höchstens 6% -igen Essig ohne Zusätze.

Lassen Sie den Essig bei Umgebungstemperatur 30 Minuten lang die Kalkrückstände auflösen.

Reinigen Sie den Garraum mit warmem Wasser und einem weichen Tuch.

Für die Funktion: Heiluft mit Dampf reinigen Sie den Backofen nach 5 - 10 Garzyklen.

12.3 Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung des Backofens.

12.4 Benutzung: Aqua Reinigung

Bei dieser Reinigungsfunktion werden mithilfe von Feuchtigkeit Fett- und Speisereste aus dem Backofen entfernt.

Schritt

1

Füllen Sie Wasser in die Garraumvertiefung: 200 ml.

Schritt

2

Stellen Sie folgende Funktion ein:

Schritt

Stellen Sie die Temperatur auf 90^ ein.

Schritt

Lassen Sie den Backofen 30 Min. lang eingeschaltet.

Schritt

Schalten Sie den Backofen aus.

Schritt

Warten Sie, bis der Backofen kalt ist. Trocknen Sie den Garraum mit einem weichen Tuch ab.

12.5 Aus- und Einbau: Tur

Die Backofentür hat zwei Glasscheiben. Sie können die Backofentür und die interne Glasscheibe entfern, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und Einbau den Tur“, bevor Sie die Glasscheiben entfern.

VORSICHT!

Verwenden Sie den Backofen nicht ohne die Glasscheiben.

Schritt 1	Öffnen Sie die Backofentür vollständig und halten Sie beide Scharniere fest.
Schritt 2	Heben und ziehen Sie die Verriegelungen an, bis sie einrasten.
Schritt 3	Schließen Sie die Backofentür halb bis zur ersten Öffnungstellung. Anschließlich haben und ziehen Sie die Tür aus der Aufnahme hersa.
Schritt 4	Legen Sie die Tür auf einer stabilen Oberfläche auf ein weiches Tuch.
Schritt 5	Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nachinnen, um den Klipperverschluss zu losen.
Schritt 6	Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen.
Schritt 7	Halten Sie die Oberkante der Tüglascheibe fest und ziehen Sie sie vorsichtig herself. Achten Sie daraufuf, dass die Glas-scheiben vollständig aus den Halterungen gezogen werden.
Schritt 8	Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorg-fältig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

Wenn die Tur korrekt installiert ist, horen Sie beim Schlieben der Verriegelungen ein Klicken.

Die bedruckte Zone muss der Inneseite der Turzugewandt sein. Vergewissern Sie sich nach der Montage, dass sich der Glasscheibenrahen an den bedruckten Zonen nicht rau anfuhl't.

Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.

Stellen Sie sicher, dass Sie die interne Glasplatte korrekt in der Aufnahme installieren.

12.6 Austausch: Lampe

WARNING!

Stromschlaggefahr. Die Lampe kann hei sein.

Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrrückstände auf der Lampe einbrennen.

Bevor Sie die Lampe austauschen:

Schritt 1 Schritt 2 Schritt 3
Schalten Sie den Backofen aus.	Trennen Sie den Ofen von der Netzversorgung.	Breiten Sie ein Tuch auf dem Garraumboden aus.
Warten Sie, bis der Ofen kalt ist.

Hintere Lampe

Schritt 1	Drehen Sie die Glasabdeckung und nehmen Sie sie ab.
Schritt 2	Reinigen Sie die Glasabdeckung.
Schritt 3	Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebestände Lampe.
Schritt 4	Bringen Sie die Glasabdeckung an.

13. FEHLERSUCHE

WARNING!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn ...

In allen Fällen, die nicht in dieser Tabelle aufgeführrt sind, wenden Sie sichitte an einen autorisierten Kundendienst.

Störung Prüfen Sie, ob Folgendes zu-trifft ...
Der Backofen heizt nicht auf.	Die Sicherung ist durchgebrannt.
Die Türdichtung ist be-schädigt.	Benutzen Sie den Ofen nicht. Wenden Sie sich an einen auto-risierten Kundendienst.
Im Display wird „12.00" angezeigt.	Es gab einen Strom-ausfall. Stellen Sie die Uhrzeit ein.

Störung Prüfen Sie, ob Folgendes zu-trifft ...
Das Wasser tritt aus der Garraumvertierung aus.	Es befindet sich zu viel Wasser in der Gar-raumvertierung.
Unbefriedigende Gar-leistung der Funktion: Heißluft mit Dampf.	Sie haben die Gar-raumvertierung mit Wasser gefüllt.
Die Lampe funktioniert nicht.	Die Lampe ist durch-gebrannt.

13.2 Service-Daten

Wenn Sie das Problem nicht selbst losen konnen, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst.

Die vom Kundendienst bestehtigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen Ohnen, die Daten hier zu notieren:

Modell (MOD.):

Produktnummer (PNC)

Seriennummer (S.N.)

14. ENERGIEEFFIZIENZ

14.1 Produktinformation und Produktinformationsblatt gemäß den EU-Verordnungen zu Umweltdesign und Energiekennzeichnung

Name des Lieferanten Progress
Modellbezeichnung	PBD34103B 949499349
	PBD34103X 949499370
Energieeffizienzindex 95.3
Energieeffizienzklasse A
Energieverbrauch mit einer Standardbeladung, konventioneller Modus	0.93kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Volumen 72l
Art des Backofens Eingebauter Backofen
Masse	PBD34103B 28.1kg
	PBD34103X 28.2kg

IEC/EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Herde, Backöfen, Dampföfen und Grills - Methoden zur Leistungsmessung.

14.2 Energiesparen

Das Gerät verfügbar über Funktionen, anderen Hilfe Sie beim tätiglichen Shen Energie sparen können.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetürarfährend des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Turdichtung sauber und stellen Sie safer, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Betragt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wahlen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möhen.

Feuchte Umluft

These Funktion soll während des Garvorgangs Energie sparen.

15. INFORMATIONEN ZUR ENTSORGUNG

Ohre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestruchenen Abfalltonne auf Rädern gekennzeichnet. Das Gerätarf deshalb nur getrennt vom unsortingen Siedlungsabfall gesammelt und darübergenommen werden, esarf also nicht in den Hausmull gegeben werden. Das Gerät kann z.B.bei einer communalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch fur alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgerats.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zulöschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyecn, die mit thisem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmull sondern über die bereitgestelltten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recycleln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400m^2 Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort

der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber mussen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung größter als 25~cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf in thisem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpt, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin gefeliefert wird; in thism Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den offen genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100cm^2 enthalten, und Geräte beschränkt, bei denen mindestens eine der äußerten Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für keine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neuen Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeit der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung

von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektround Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400m^2 verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größter als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Höhe

kostenlos zurückzunehmen; die Rücknahme darf in thisem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplatzen oder zugelassenen Recyclinghofen erfolgen. Für weitere Informationen wenden Sie sichitte an ihre Gemeindeverwaltung.

wwwprogress-hausgeraete.de
