| Produkttyp | Elektro-Einbauofen |
| Marke | Progress |
| Modell | PHN13002X |
| Abmessungen (B x H x T) | 594 x 598 x 561 mm (vorne) |
| Abmessungen (hinten) | 558 x 579 x 561 mm |
| Einbaumaße (B x H x T) | 560 x 590 (min) x 550 mm |
| Gewicht | 28.5 kg |
| Innenvolumen | 65 L |
| Energieeffizienzklasse | A |
| Energieverbrauch (herkömmlicher Modus) | 0.89 kWh/Zyklus |
| Energieverbrauch (Heißluftmodus) | 0.78 kWh/Zyklus |
| Stromversorgung | 230 V / 400 V (konfigurierbar) |
| Anzahl der Garstufen | 4 |
| Gararten | Heißluft, Turbogrill, Unterhitze, Ober-/Unterhitze, Grill, Aqua Clean Reinigung |
| Mitgeliefertes Zubehör | Metallrost, Backblech |
| Innenbeleuchtung | Ja (Lampe 300°C) |
| Reinigung | Aqua Clean (Dampf), herausnehmbare Roste, ausbaubare Tür |
| Sicherheit | Sicherheitsthermostat, Türverriegelung |
| Reparierbarkeit | Austauschbare Lampe, autorisierter Kundendienst |
| Installation | Einbau unter Arbeitsplatte, erfordert kompatibles Kochfeld |
Häufig gestellte Fragen - PHN13002X PROGRESS
Benutzerfragen zu PHN13002X PROGRESS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ofen kostenlos im PDF-Format! Finden Sie Ihr Handbuch PHN13002X - PROGRESS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PHN13002X von der Marke PROGRESS.
BEDIENUNGSANLEITUNG PHN13002X PROGRESS
User Manual Notice d'utilisation Benutzerinformation
Oven
Four
Backofen
PHN13002X
CONTENTS
Safety information 2
VISIT OUR WEBSITE TO:
www.progress-hausgeraete.de/support
SAFETY INFORMATION
www.progress-hausgeraete.de/support
⚠ INFORMATION SUR LA SÉCURITÉ

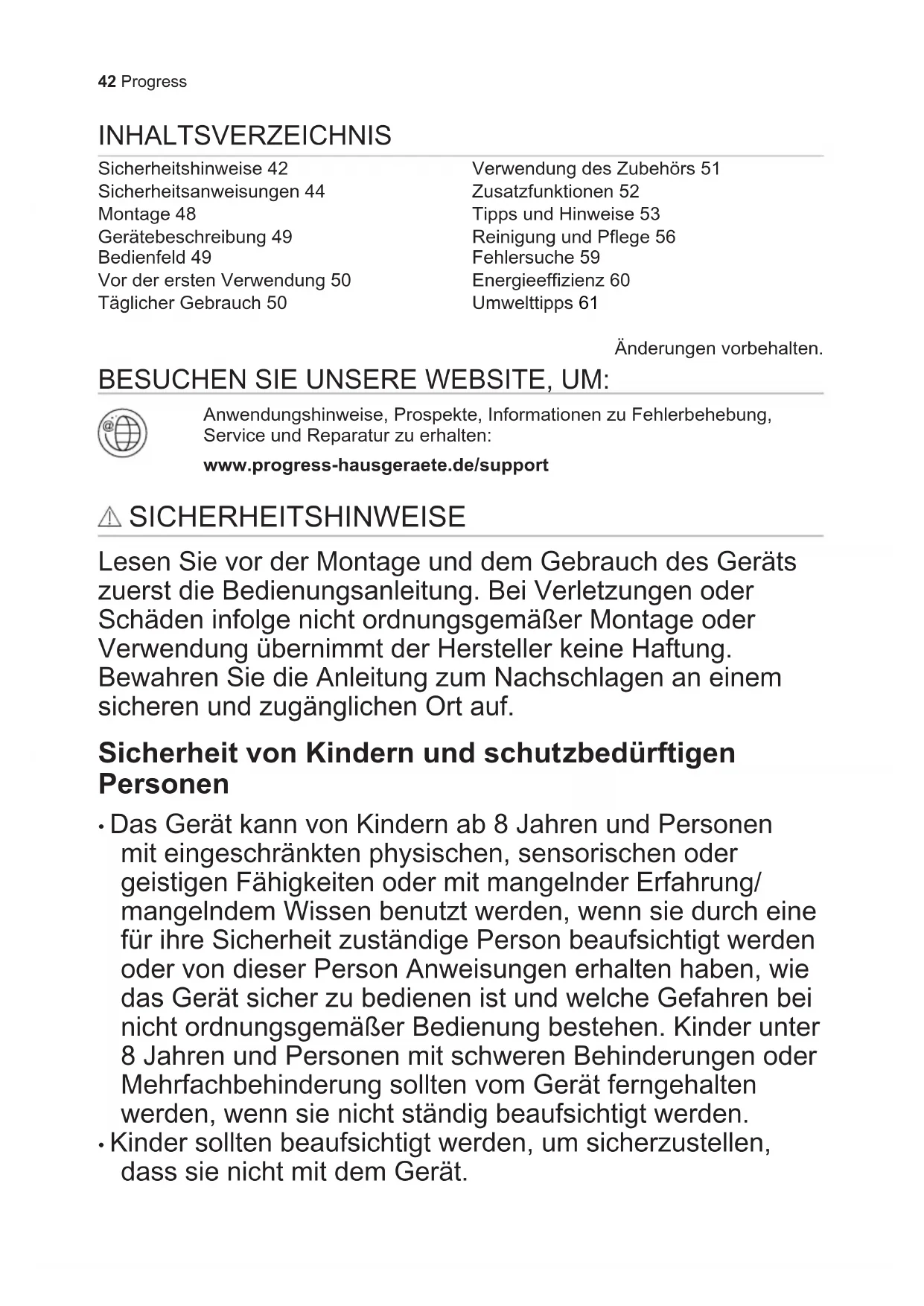

Sicherheitshinweise 42
Sicherheitsanweisungen 44
Montage 48
Gerätebeschreibung 49
Bedienfeld 49
Vor der ersten Verwendung 50
Täglicher Gebrauch 50
Verwendung des Zubehörs 51
Zusatzfunktionen 52
Tipps und Hinweise 53
Reinigung und Pflege 56
Fehlersuche 59
Energieeffizienz 60
Umwelttipps 61
Änderungen vorbehalten.
BESUCHEN SIE UNSERE WEBSITE, UM:
Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:
www.progress-hausgeraete.de/support
SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.
Sicherheit von Kindern und schutzbedürftigen Personen
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
- Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
- WARNUNG: Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Die zugänglichen Geräteteile werden beim Betrieb sehr heiß.
- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
- Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.
Allgemeine Sicherheit
• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
- Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
- Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
- Zur Vermeidung von möglichen Gefahren muss das Bedienfeld so an den Backofen angeschlossen werden, dass die Farben der Anschlüsse übereinstimmen.
• Die Mittel zum Trennen müssen gemäß den Verdrahtungsregeln in die feste Verkabelung integriert werden.
- WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
- Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr zu entfernen oder zu verstauen.

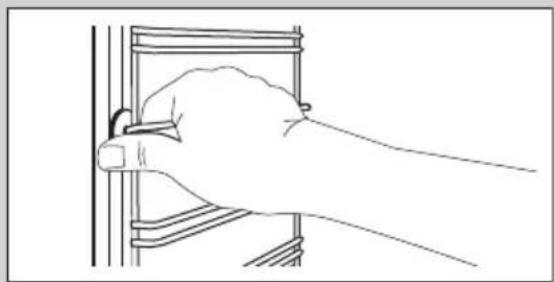

- Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
SICHERHEITSANWEISUNGEN
Montage
WARNUNG! Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.
- Entfernen Sie das gesamte Verpackungsmaterial.
- Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
- Halten Sie sich an die mitgelieferte Montageanleitung.
- Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
- Ziehen Sie das Gerät nicht am Griff.
- Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
- Das Küchenmöbel und die Einbaunische müssen die passenden Abmessungen aufweisen.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten. - Überprüfen Sie vor der Montage des Gerätes, ob sich die Ofentür ohne Kraftanwendung öffnen lässt. Anderenfalls muss der Backofen angehoben werden.
- Einige Teile des Geräts sind stromführend. Das Küchenmöbel muss auf allen Seiten mit dem Gerät
abschließen, um einen Kontakt mit stromführenden Teilen zu vermeiden.
- Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.
| Mindesthöhe des Einbaumöbels (Mindesthöhe des Schranks unter der Arbeitsplatte) | 590 (600) mm |
| Schrankbreite 560 mm | |
| Schranktiefe 550 (550) mm | |
| Höhe der Gerätevor-derseite | 598 mm |
| Höhe der Geräte-rückseite | 579 mm |
| Breite der Gerätevor-derseite | 594 mm |
| Breite der Geräte-rückseite | 558 mm |
| Gerätetiefe 561 mm | |
| Geräteeinbautiefe 540 mm | |
| Tiefe bei geöffneter Tür | 1007 mm |
| Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten | 560x20 mm |
| Befestigungsschrauben | 4x25 mm |
Bevor Sie das Gerät einbauen, montieren Sie das entsprechende Kochfeld aus der Tabelle.
Typ Maximale Leistung
PES6001E 6000 W
PES6061E 7600 W
Elektrischer Anschluss
WARNUNG! Brand- und Stromschlaggefahr.
- Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein. - Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
- Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
- Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
- Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie
nicht ohne Werkzeug entfernt werden können.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
- Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
- Das Gerät wird ohne Netzstecker und Netzkabel geliefert.
- Die Anschlussbuchse für das Kochfeld befindet sich an der Oberseite des Backofenschranks. Das Kochfeld verfügt über Anschlussleitungen für die Kochzonen und das Erdungskabel. Die Leitungen verfügen über Steckverbinder. Stecken Sie die Stecker in die entsprechende Buchse des Backofens, um das Kochfeld mit dem Backofen zu verbinden. Die Konstruktion der Stecker und Buchsen verhindert falsche Anschlüsse.
Bei abweichender Netzspannung sind die Steckbrücken auf der Klemmleiste umzustecken (siehe Anschlussplan unten). Verbinden Sie das Erdungskabel mit der Klemme. Nachdem Sie das Netzkabel an die Klemmleiste angeschlossen haben, befestigen Sie es mit einer Verbindungsklemme.
Anschluss an die Klemmleiste
Das Gerät verfügt über eine sechspolige Klemmenleiste. Die Jumper (Brücken) sind für den Betrieb an einem 400-V-Drehstrom mit einem Neutralleiter eingestellt.
Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F
Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild.
Gebrauch
WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.
- Dieses Gerät ist ausschließlich zur Verwendung im Haushalt (in Innenräumen) bestimmt.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind. - Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
- Schalten Sie das Gerät nach jedem Gebrauch aus.
- Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
- Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
- Üben Sie keinen Druck auf die offene Tür aus.
- Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
- Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
- Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
WARNUNG! Risiko von Schäden am Gerät.
- Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
- Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
– Legen Sie keine Alufolie direkt auf den Boden des Garraums.
– Füllen Sie kein Wasser in das heiße Gerät.
- Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen. - Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.
- Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
- Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.
- Dieses Gerät ist nur zum Kochen bestimmt. Es darf nicht für andere Zwecke z. B. zum Erwärmen von Räumen verwendet werden.
• Die Backofentür muss beim Betrieb geschlossen sein.
Reinigung und Pflege
WARNUNG! Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.
- Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
- Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
- Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

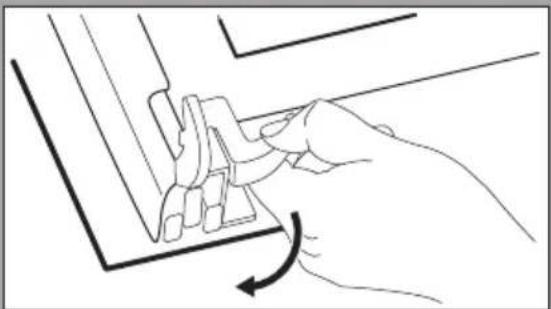

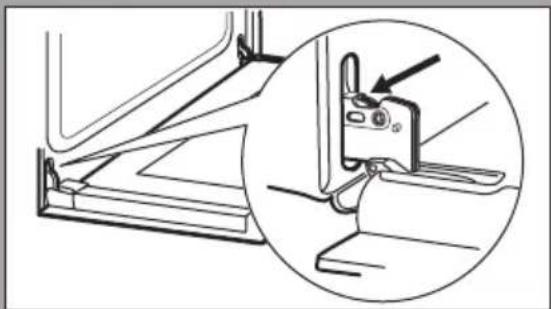

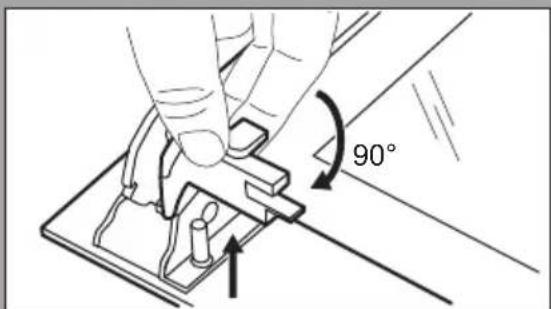

- Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
- Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
- Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
- Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.
Innenbeleuchtung
WARNUNG!
Stromschlaggefahr.
- Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
- Verwenden Sie nur Lampen mit der gleichen Leistung.
Wartung
- Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
- Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
Entsorgung
WARNUNG! Verletzungs- und Erstickungsgefahr.
- Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
- Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.
MONTAGE
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Montage
1 Bedienfeld
2 Kochfeld-Einstellknöpfe
3 Betriebskontrolllampe/-symbol
4 Einstellknopf für die Ofenfunktionen
5 Einstellknopf (für die Temperatur)
6 Temperaturanzeige / -symbol
7 Lüftungsöffnungen für den Kühlventilator
8 Heizelement
9 Lampe
10 Ventilator
11 Garraumvertiefung - Behälter für Aqua-Reinigungsfunktion
12 Einschubschienen, herausnehmbar
13 Einschubebenen
Zubehör
- Kombirost
Für Kochgeschirr, Kuchenformen, Braten.
- Backblech
Für Kuchen und Plätzchen.
BEDIENFELD
Kochzonen-Einstellknöpfe
WARNUNG! Siehe Sicherheitshinweise in der Gebrauchsanleitung des Kochfelds.
Sie können das Kochfeld mit den Einstellknöpfen für die Kochzonen bedienen.
Kochstufen
| Knopfstellung Funktion | |
| 0 Stellung Aus | |
| 1 - 9 Kochstufen | |
| Zweikreiszonen-schalter | |
-
Drehen Sie den Einstellknopf auf die gewünschte Kochstufe.
-
Zum Beenden des Kochvorgangs muss der Einstellknopf in die Stellung Aus gedreht werden.
Verwenden der Zweikreis-Kochzone (falls vorhanden)
Drehen Sie den Knopf im Uhrzeigersinn, um die Zweikreis-Kochzone einzuschalten. Drehen Sie ihn jedoch nicht über die Endposition hinaus.
- Drehen Sie den Knopf im Uhrzeigersinn auf die Stellung 9.
-
Drehen Sie den Knopf langsam auf das Symbol, bis er hörbar einrastet. Jetzt sind beide Kochzonen eingeschaltet.
-
Zum Einstellen der gewünschten Kochstufe siehe „Kochstufen“.
VOR DER ERSTEN VERWENDUNG
WARNUNG! Siehe Kapitel
Sicherheitshinweise.
Vor der ersten Inbetriebnahme
Der Backofen kann während des Aufheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.
Schritt 1
Schritt 2
Reinigen Sie den Backofen Heizen Sie den leeren Backofen vor
- Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen.
-
Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit den Backofen und das Zubehör.
-
Stellen Sie die Höchsttemperatur für folgende Funktion ein:
Zeit: 1 Std. - Stellen Sie die Höchsttemperatur für folgende Funktion ein:
Zeit: 15 min.
Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Setzen Sie die Zubehörteile und die herausnehmbaren Einhängegitter in den Backofen.
TÄGLICHER GEBRAUCH
WARNUNG! Siehe Kapitel
Sicherheitshinweise.
Einstellung: Ofenfunktion
| Schritt 1 | Drehen Sie den Backofen-Einstellknopf auf eine Ofenfunktion. |
| Schritt 2 | Drehen Sie den Wahlknopf, um die Temperatur auszuwählen. |
Schritt 3
Drehen Sie nach Beendigung des Garvorgangs die Knöpfe in die Aus-Position, um den Backofen auszuschalten.
Ofenfunktionen
| Ofen-funktion | Gerät |
| Der Backofen ist ausgeschaltet. | |
 | Zum Braten oder zum Bra-ten und Backen von Speisen mit derselben Kochtemperatur auf mehreren Ebenen gleichzeitig, ohne dass es zu einer Aromaübertragung kommt. |
 | Zum Braten großer Fleisch-stücke oder von Geflügel mit Knochen auf einer Ebene. Zum Gratinieren und Über-backen. |
 | Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln. |
 | Zum Backen und Braten von Speisen auf einer Einschub-ebene. Weitere Informationen zu fol-genden Themen finden Sie im Kapitel „Pflege und Reini-gung“: Aqua-Reinigung. |
 | Zum Grillen dünner Lebens-mittel und zum Toasten von Brot. |
 | Zum Auftauen von Lebens-mitteln (Gemüse und Obst). Die Auftauzeit hängt von der Menge und Größe der gefro-renen Lebensmittel ab. |
| Ofen-funktion | Gerät |
 Feuchte Heißluft | Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Die Wärmeleistung kann geringer sein.Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Heißluft. |
Hinweise zu: Feuchte Heißluft
Diese Funktion wurde zur Bestimmung der Energieeffizienzklasse und den Anforderungen an die umweltgerechte Gestaltung EU 65/2014 und EU 66/2014 verwendet. Tests nach EN 60350-1.
Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.
Näheres zum Garen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Heißluft. Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.
VERWENDUNG DES ZUBEHÖRS
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Einsetzen des Zubehörs
Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Diese Einkerbungen dienen auch als Kippsicherung. Durch den
umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.
Kombirost:
Schieben Sie den Kombirost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend.
Schieben Sie das Blech zwischen die Führungsstäbe der Einhängegitter.
Kombirost, Backblech:
Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter und dem Kombirost auf die Führungsstäbe darüber.
Wenn der Backofen in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Ofenoberflächen zu kühlen. Wenn Sie den Backofen ausschalten kann das Kühlgebläse weiter laufen, bis der Ofen abgekühlt ist.
Sicherheitsthermostat
Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile können zu einer gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.
TIPPS UND HINWEISE
Siehe Kapitel Sicherheitshinweise.
Garempfehlungen
Der Backofen hat vier Einschubebenen.
Die Ebenen werden vom Boden des Backofens aus gezählt.
Ihr Backofen backt oder brät unter Umständen anders als Ihr früherer Backofen. Die nachstehenden Tabellen enthalten die standardmäßigen Temperatureinstellungen, die Gardauer und die Einschubebene.
Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Rezept.
Der Backofen ist mit einem speziellen System ausgestattet, das die Luft zirkulieren lässt und den Dampf ständig wiederverwendet. Mit diesem System macht das Garen mit Dampf Ihre Speisen innen weich und außen knusprig. So verringert sich die Gardauer und der Energieverbrauch.
Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Sie eine Ebene dazwischen frei.
Garen von Fleisch und Fisch
Lassen Sie das Fleisch vor dem Anschneiden etwa 15 Minuten ruhen, damit der Fleischsaft nicht ausläuft.
Um die Rauchbildung beim Braten im Backofen zu vermindern, geben Sie etwas Wasser in die Brat- und Fettpfanne. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser in die Brat- und Fettpfanne.
Garzeiten
Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab.
Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen (Garstufe, Gardauer, usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind.
Backen von Kuchen
Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen ist.
Feuchte Heißluft - Empfohlenes Zubehör
Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.
Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.
 |  |  (°C) (Min.) |  |  |
| Brötchen, süß, 12 Stück | Backblech oder tiefes Blech | 180 2 35 - 40 | ||
| Brötchen, 9 Stück | Backblech oder tiefes Blech | 180 2 35 - 40 | ||
| Pizza, gefroren, 0,35 kg | Kombirost 220 2 35 - 40 | |||
| Biskuitrolle Backblech oder tiefes Blech | 170 2 30 - 40 | |||
| Brownie Backblech oder tiefes Blech | 180 2 30 - 40 | |||
| Soufflé, 6 Stück Keramikförmchen auf Kombirost | 200 3 30 - 40 | |||
| Biskuitboden Biskuitform auf Kombi- rost | 170 2 20 - 30 | |||
| Englischer Sand- wichkuchen à la Victoria | Backform auf Kombi- rost | 170 2 35 - 45 | ||
| Fisch, pochiert, 0,3 kg | Backblech oder tiefes Blech | 180 3 35 - 45 | ||
| Fisch, 0,2 kg Backblech oder tiefes Blech | 180 3 35 - 45 | |||
| Fischfilet, 0,3 kg Pizzapfanne auf Kom- birost | 180 3 35 - 45 | |||
| Fleisch, pochiert, 0,25 kg | Backblech oder tiefes Blech | 200 3 40 - 50 | ||
| Schaschlik, 0,5 kg | Backblech oder tiefes Blech | 200 3 25 - 35 | ||
| Plätzchen, 16 Stück | Backblech oder tiefes Blech | 180 2 20 - 30 | ||
| Makronen, 20 Stück | Backblech oder tiefes Blech | 180 2 40 - 45 | ||
| Muffins, 12 Stück | Backblech oder tiefes Blech | 170 2 30 - 40 | ||
| Kleingebäck, pi- kant, 16 Stück | Backblech oder tiefes Blech | 170 2 35 - 45 | ||
| Mürbeteigplätz- chen, 20 Stück | Backblech oder tiefes Blech | 150 2 40 - 50 | ||
| Törtchen, 8 Stück | Backblech oder tiefes Blech | 170 2 20 - 30 | ||
| Gemüse, po- chiert, 0,4 kg | Backblech oder tiefes Blech | 180 3 35 - 40 | ||
| Vegetarisches Omelett | Pizzapfanne auf Kom- birost | 200 3 30 - 45 | ||
| Mediterranes Gemüse, 0,7 kg | Backblech oder tiefes Blech | 180 4 35 - 40 | ||
Informationen für Prüfinstitute
Tests gemäß IEC 60350-1.
| (°C) (Min.) | |||||
| Törtchen, 20 pro Blech | Ober-/Unterhitze | Back-blech | 3 170 | 20 - 30 - | |
| Apfelkuchen, 2 Formen à ∅ 20 cm | Ober-/Unterhitze | Kombi-rost | 1 170 | 80 - 120 - | |
| Biskuit, Kuchen-form ∅ 26 cm | Ober-/Unterhitze | Kombi-rost | 2 170 | 35 - 45 - | |
| Mürbeteiggebäck | Ober-/Unterhitze | Back-blech | 3 150 | 20 - 35 Backofen 10 Mi- | nuten vorheizen. |
| (°C) (Min.) | |||||
| Toast, 4-6Stück | Grill Kombi-rost | 3 Max. 2 - 4 Minutenauf der ersten Seite, 2 -3 Minuten aufder zweitenSeite | Backofen 3 Minuten vorheizen. | ||
| Hamburger aus Rind-fleisch,6 Stück,0,6 kg | Grill Kombi-rostundFett-pfanne | 3 Max. 20 - 30 Kombirost in die | dritte und Fett-pfanne in diezweite Einschub-ebene des Back-ofens einschie-ben. WendenSie das Gerichtnach der Hälfte der Gardauer.Backofen 3 Minuten vorheizen. | ||
REINIGUNG UND PFLEGE
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Hinweise zur Reinigung
 | Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Backofens. Reinigen und überprüfen Sie die Türdichtung um den Garraumrahmen. |
| Reinigungsmittel | Reinigen Sie die Metalloberflächen mit einer Reinigungslösung. |
| Reinigen Sie Flecken mit einem milden Reinigungsmittel. | |
 | Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen. |
 | Es kann sich Feuchtigkeit im Ofen oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie den Backofen immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Backofen stehen. Trocknen Sie den Garraum nach jedem Gebrauch mit einem weichen Tuch ab. |
Zubehör
Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.
Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.
Entfernen: Einhängegitter
Entfernen Sie Einhängegitter zur Reinigung des Backofens.
| Schritt 1 | Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. |
| Schritt 2 | Ziehen Sie das Einhängegitter vorne von der Seitenwand weg. |
| Schritt 3 | Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus. |
| Schritt 4 | Führen Sie zum Einsetzen der Einhängegitter die oben aufgeführten Schritte in umgekehrter Reihenfolge durch. |
Benutzung: Aqua Reinigung
Bei dieser Reinigungsfunktion werden mithilfe von Feuchtigkeit Fett- und Speisereste aus dem Backofen entfernt.
| Schritt1 | Füllen Sie Wasser in die Gar-raumvertiefung: 150 ml. |
| Schritt2 | Stellen Sie folgende Funktion ein: [IMAGE] |
| Schritt3 | Stellen Sie die Temperatur auf 90 °C ein. |
| Schritt4 | Lassen Sie den Backofen 30 Min. lang eingeschaltet. |
| Schritt5 | Schalten Sie den Backofen aus. |
| Schritt6 | Warten Sie, bis der Backofen kalt ist. Trocknen Sie den Garraum mit einem weichen Tuch ab. |
Aus- und Einbau der: Tür
Die Backofentür hat zwei Glasscheiben. Die Backofentür und die innere Glasscheibe können zur Reinigung ausgebaut werden. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.
VORSICHT! Benutzen Sie den Backofen nicht ohne die Glasscheiben.
| Schritt 1 | Öffnen Sie die Backofentür vollständig und halten Sie beide Scharniere fest. | Schritt 2 Heben Sie die Hebel an den beiden Scharnieren an und klappen Sie sie nach vorne. |
 |  | |
| Schritt 3 | Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend heben und ziehen Sie die Tür nach vorn aus der Aufnahme heraus. | Schritt 4 Legen Sie die Backofentür auf eine stabilen Fläche und lösen Sie das Verriegelungssystem, um die innere Glasscheibe zu entfernen. |
 |  | |
| Schritt 5 | Drehen Sie die Befestigungen um 90° und nehmen Sie sie aus der Halterung. | Schritt 6 Heben Sie die Glasscheibe vorsichtig an und entfernen Sie sie. |
 |  | |
| Schritt 7 | Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glas-scheiben sorgfältig ab. Reinigen Sie die Glasscheiben nicht im Geschirrspüler. | |
| Schritt 8 | Setzen Sie nach der Reinigung die Glasscheibe und die Backofentür ein | |
Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch. Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen.
Die Lampe kann heiß sein.
| Bevor Sie die Lampe austauschen: | ||
| Schritt 1 Schritt 2 Schritt 3 | ||
| Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist. | Trennen Sie den Ofen von der Netzversorgung. | Breiten Sie ein Tuch auf dem Garraumboden aus. |
Hintere Lampe
| Schritt 1 | Drehen Sie die Glasabdeckung und nehmen Sie sie ab. |
| Schritt 2 | Reinigen Sie die Glasabdeckung. |
| Schritt 3 | Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe. |
| Schritt 4 | Bringen Sie die Glasabdeckung wieder an. |
FEHLERSUCHE
WARNUNG! Siehe Kapitel Sicherheitshinweise.
Was zu tun ist, wenn ...
In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst.
| Störung Prüfen Sie, ob | Folgendes zu-trifft ... |
| Der Backofen heizt nicht auf. | Die Sicherung ist durchgebrannt. |
| Die Türdichtung ist beschädigt. | Benutzen Sie den Ofen nicht. Wen-den Sie sich an ei-nen autorisierten Kundendienst. |
| Störung Prüfen Sie, ob | Folgendes zu-trifft ... |
| Die Lampe funktioniert nicht. | Die Lampe ist durchgebrannt. |
Servicedaten
Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.
Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich auf dem vorderen Rahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.
| Wir empfehlen Ihnen, die Daten hier zu notieren: | |
| Modell (MOD.): | |
| Produktnummer (PNC) | |
| Seriennummer (S.N.) | |
ENERGIEEFFIZIENZ
Produktinformationen und Produktdatenblatt*
| Herstellername Progress | |
| Modellidentifikation PHN13002X 944068072 | |
| Energieeffizienzindex 95.1 | |
| Energieeffizienzklasse A | |
| Energieverbrauch bei Standardbeladung, Ober-/Unterhitze | 0.89 kWh/Programm |
| Energieverbrauch bei Standardbeladung, Umluft 0.78 kWh/Programm | |
| Anzahl der Garräume 1 | |
| Wärmequelle Strom | |
| Fassungsvermögen 65 l | |
| Backofentyp Unterbau-Backofen | |
| Gewicht 28.5 kg |
* Für die Europäische Union gemäß EU-Richtlinien 65/2014 und 66/2014.
Für die Republik Weißrussland gemäß STB 2478-2017, Anhang G; STB 2477-2017, Anlagen A und B.
Für die Ukraine gemäß 568/32020.
Die Energieeffizienzklasse gilt nicht für Russland.
EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Herde, Backöfen, Dampfgarer und Grillgeräte - Verfahren zur Messung der Gebrauchseigenschaften.
Energiesparen
Der Backofen verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.
Achten Sie darauf, dass die Backofentür während des Ofenbetriebs geschlossen ist. Die Backofentür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.
Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.
Heizen Sie, wenn möglich, den Backofen nicht vor.
Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.
UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol
Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie
Garen mit Heißluft
Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.
Restwärme
Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Ofentemperatur 3 - 10 Min. vor Ablauf des Garvorgangs. Die Restwärme im Backofen wird weiterhin garen.
Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.
Warmhalten von Speisen
Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten.
Feuchte Heißluft
Diese Funktion soll während des Garvorgangs Energie sparen.
Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
www.progress-hausgeraete.de
