Power Sub 12 - Subwoofer CANTON - Kostenlose Bedienungsanleitung

Produkttyp	Aktivsubwoofer
Marke	Canton
Modell	Power Sub 12
Lautsprecher	12 Zoll (30 cm)
Verstärkung	Integriert, typische Leistung 200-300 W RMS
Frequenzgang	20-150 Hz (Schätzung)
Eingänge	Low Level (Cinch), High Level (Lautsprecherklemmen)
Ausgänge	Low Level, High Level (je nach Modul)
Tiefpassfilter	Variabel, 50-150 Hz
Phase	Einstellbar 0-180°
Betriebsmodus	Auto (Standby) / Dauerhaft EIN
Raumkompensation	Raumkompensation (NORMAL/WIDE/NARROW/BOOST)
Fernbedienung	Ja, drahtlos Infrarot
Stromversorgung	Netz 230 V ~ 50 Hz
Verbrauch	Standby < 0,5 W, aktiv je nach Pegel
Sicherung	Ja (Modul S)
Abmessungen (B x H x T)	Ca. 400 x 400 x 400 mm (Schätzung)
Gewicht	Ca. 16 kg (Schätzung)
Ausführungen	Schwarz (Standard)
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung, Spikes/Absorber
Garantie	2 Jahre (aktiv), 5 Jahre (passiv)
Pflege	Reinigung mit weichem, trockenem Tuch, keine aggressiven Mittel
Betriebstemperatur	0-35 °C
Feuchtigkeit	Vermeiden Sie Feuchtigkeitseinwirkung

Häufig gestellte Fragen - Power Sub 12 CANTON

Wie schließe ich den Canton Power Sub 12 Subwoofer an einen Verstärker ohne dedizierten Subwoofer-Ausgang an?

Verwenden Sie den High Level-Eingang (Lautsprecherklemmen), indem Sie die Lautsprecherausgänge des Verstärkers an die Eingangsklemmen des Subwoofers anschließen. Beachten Sie die Polarität: Rot (+) an Rot, Schwarz (-) an Schwarz.

Warum schaltet sich mein Subwoofer nicht automatisch ein?

Überprüfen Sie, ob der Schalter Amplifier Mode auf AUTO steht. Stellen Sie sicher, dass das Netzkabel eingesteckt ist und der ON/OFF-Schalter auf ON steht. Wenn das Problem bestehen bleibt, überprüfen Sie den Ausgangspegel des Verstärkers.

Wie synchronisiere ich die Fernbedienung mit dem Subwoofer?

Schalten Sie den Subwoofer aus, warten Sie 30 Sekunden, schalten Sie ihn wieder ein. Aktivieren Sie die Fernbedienung und drücken Sie nacheinander kurz auf die Tasten « - Phase », « + Phase » und « Power/Auto » in kurzen Abständen.

Welche Raumkompensationseinstellung soll ich wählen?

Für einen Raum mit normalen Abmessungen verwenden Sie NORMAL. Für einen großen Raum WIDE. Für einen kleinen Raum NARROW. Für einen volleren Klang bei geringer Lautstärke wählen Sie BOOST (Modul M-R/L-R).

Wie beseitige ich ein Brummen des Subwoofers?

Verwenden Sie ein kürzeres abgeschirmtes Signalkabel. Stellen Sie sicher, dass alle angeschlossenen Geräte an derselben Steckdosenleiste hängen. Verwenden Sie bei Bedarf einen Netzfilter oder drehen Sie den Netzstecker.

Welchen Mindestabstand sollte ich zwischen Subwoofer und Wänden einhalten?

Lassen Sie mindestens 10 cm Abstand um den Subwoofer. Bei Röhrenfernsehern halten Sie einen Abstand von mindestens 1 Meter ein.

Kann ich den Subwoofer ohne Spikes auf einen harten Boden stellen?

Es wird empfohlen, die selbstklebenden Absorber oder die mitgelieferten Spikes zu verwenden, um den Subwoofer vom Boden zu entkoppeln und die Übertragung von Vibrationen zu vermeiden.

Wie stelle ich die Phase des Subwoofers ein?

Verwenden Sie die Phaseneinstellung (0-180°), um den Subwoofer mit den Hauptlautsprechern auszurichten. Die optimale Einstellung ist die, bei der der Klang am homogensten und ausgewogensten ist.

Was tun, wenn der Subwoofer nicht auf die Fernbedienung reagiert?

Überprüfen Sie zuerst die Batterien der Fernbedienung. Wenn sie in Ordnung sind, synchronisieren Sie sie erneut gemäß der in der Anleitung beschriebenen Vorgehensweise (ausschalten, warten, einschalten, bestimmte Tasten drücken).

Welche Einspielzeit wird für den Subwoofer empfohlen?

Die Einspielzeit beträgt etwa 15 bis 20 Stunden Betrieb bei normaler Lautstärke. Vermeiden Sie in dieser Zeit hohe Lautstärken und hören Sie verschiedene Musikrichtungen.

BEDIENUNGSANLEITUNG Power Sub 12 CANTON

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfältigen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur wenige Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise ...... Seite 3

Positionierung im Raum ...... Seite 4

Montage und Aufstellung ...... Seite 4

Canton Subwoofer-Module ...... Seite 5

Anschluss ...... Seite 6

Bedienung ...... Seite 8

Einspielen ...... Seite 10

Fehlersuche ...... Seite 11

Garantie ...... Seite 47

Sachgemäße Aufstellung und Anschluss des Lautsprechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder Anschluss verursacht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihren Subwoofer und bei dessen Pflege und Bedienung!

Wählen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts darauf stellen

Netzkabel nicht mit nassen Händen anfassen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälte schützen

Gehäuse nicht öffnen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Bei Batterie und Fernbedienung auf richtige Polung achten
Freien Zugang zum Netzstecker gewährleisten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Nicht in den Hausmüll werfen
Bei Überlastung Subwoofer leiser drehen

Deutsch

Positionierung im Raum

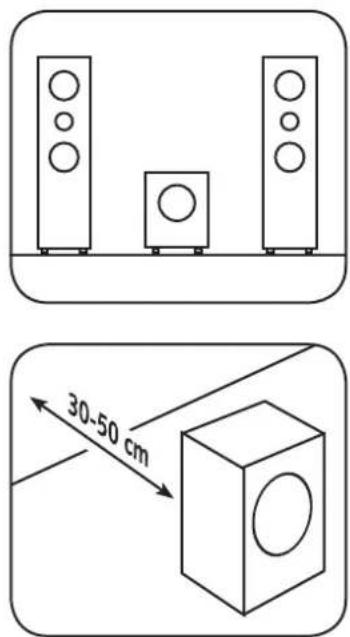

Canton Subwoofer können beliebig im Raum positioniert werden. Ideal ist jedoch ein Platz zwischen den beiden Frontlautsprechern.

Optimaler Abstand Subwoofer – Wand

Montage und Aufstellung

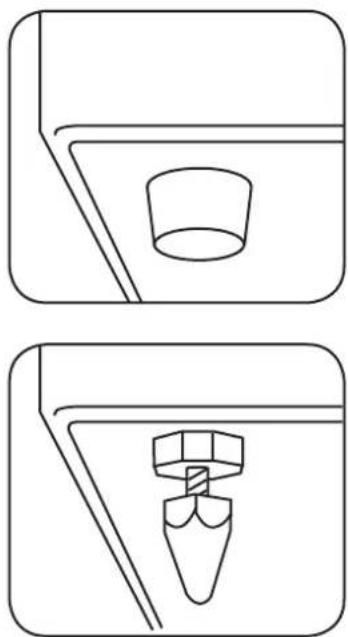

Anbringung Absorber/Spikes

Wenn Sie Ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sie bitte zur Entkopplung die mitgelieferten selbst-klebenden Absorber oder Spikes. So vermeiden Sie Vibrationen.

Nur bei Subwoofern mit Gewindebohrungen

Deutsch

Canton Subwoofer-Module

Canton Subwoofer sind mit unterschiedlichen Verstärkermodulen ausgestattet. Bitte überprüfen Sie anhand der Abbildungen, welches Modul in Ihren Subwoofer eingebaut ist.

Deutsch

Anschluss

Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind! Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Möglichkeiten, den Canton Aktivsubwoofer anzusteuern.

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

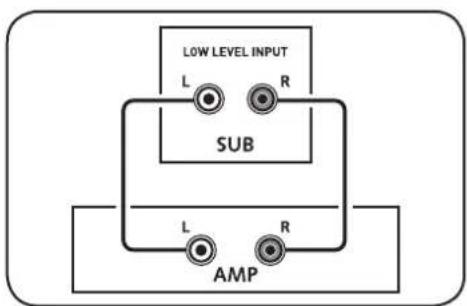

1. Verstärker oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input Kabel: handelsübliches Cinchkabel

2. Verstärker oder AV-Receiver mit Mono-Subwoofer-Ausgangsbuchse: Verbindung über Mono Low Level Input Kabel: handelsübliches Cinchkabel

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

1. Verstärker oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgängen des Verstärkers über High Level Input

Kabel: handelsübliches Lautsprecherkabel Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Hinweis: Die Eingänge Low Level- und High Level Input dürfen nicht gleichzeitig belegt werden!

Anschlussmöglichkeiten für Subwoofer-Module M und L:

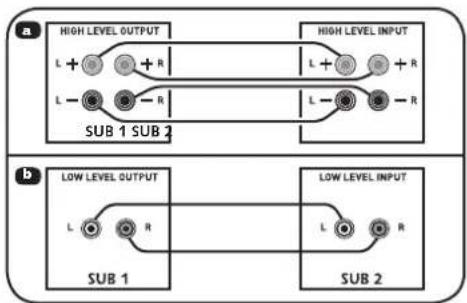

4 a. Canton Subwoofer mit zusätzlichen „High Level Output“-Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Lautsprecherkabel

4 b. Canton Subwoofer mit zusätzlichen „Low Level Output“-Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Cinchkabel

Hinweis: Bitte die Seiten links und rechts nicht vertauschen!

Anschlussmöglichkeit für Subwoofer-Modul L:

1. „Low Level Out Filtered“: Zur Entlastung kleinerer Aktivlaut sprecher werden Frequenzen unterhalb 80 Hz weggefiltert.

Deutsch

Modul L-R Modul M-R Fernbedienung

Deutsch

1 Ein-/Ausschalter Stromversorgung
2 Betriebsanzeige (grün/rot)
Einschaltautomatik
4 Akustische Raumanpassung (gilt nicht für Modul S)
5 Einstellung der oberen Übertragungsfrequenz
6 Lautstärkeanpassung
7 Phasenanpassung (gilt nicht für Modul S)
8 Low-Level-Eingang
9 Low-Level-Ausgang (gilt nicht für Modul S)
10 Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)
11 High-Level-Eingang
12 High-Level-Ausgang (gilt für Modul L)

13 Sicherung (gilt für Modul S)
14 Setup Mode (gilt für Modul M-R und L-R)

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Subwoofer-Modul S, M und L:

• „Amplifier Mode“ auf „AUTO“: Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik, geht der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.
• „Amplifier Mode“ auf „ON“: Subwoofer bleibt immer eingeschaltet

Room Compensation – Einstellungen bei der Erstinstallation (Modul M und L)

Wählen Sie bitte die Schalterstellung, die zur besten Tonwiedergabe führt, um den Subwoofer optimal an die akustischen Gegebenheiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal“ für normal große Räume, Einstellung „Wide“ für große Räume, Einstellung „Narrow“ für kleine Räume. (Modul M-R / L-R) Einstellung „Boost“ für ein volleres Musikempfinden bei leisen und mittleren Lautstärken.

Fernbedienung

Zur Aktivierung des Setup-Modus die Taste „Setup“ für 2 Sec. gedrückt halten. Ein erneutes Drücken der Taste „Setup“ bringt die Fernbedienung wieder in den Normal-Modus. Das zuletzt eingestellte Setup wird beim Ausschalten des Subwoofers abgespeichert.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang eigenschaften:

15 - 20 Betriebsstunden.

• Bitte in dieser Zeit in normaler Lautstärke hören
  • Extrem hohe Pegel vermeiden
• Unterschiedlichstes Musikmaterial hören

Deutsch

Fehlersuche

Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] / 287-57 oder senden Sie uns eine E-Mail an [e-mail].

Problem Mögliche Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet Schalter auf „ON“
	3. Schalter für die Einschaltautomatik nicht in Position „ON“ oder „AUTO“ bzw. „AUTO HIGH“	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verstärker (Receiver) über dessen Lautsprecherausgang (Hochpegel) oder Sub-wooferausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt Mit anderem Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verstärkers (Volume) zu niedrig Lautstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital“ Receiver (Verstärker): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt	Betriebsart überprüfen
	8. Ausgangspegel am Verstärker für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel des Verstärkers erhöhen
	9. Feinsicherung im Subwoofer ausgelöst (Sicherung „durchgebrannt“)	Sicherung von Fachmann ersetzen lassen

Deutsch

Problem Mögliche Ursache Lösung
Tonwiedergabe zu leise	1. Volume des Subwoofers zu niedrig eingestellt Lautstärke an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verstärkers müssen mit den roten Eingangsbuchsen des Subwoofers verbunden sein
	3. Ausgangspegel am Verstärker für den Subwooferausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel am Verstärker erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofers	Kürzere Signalleitung vom Verstärker zum Subwoofer verwenden oder mögliche Störquellen entstören lassen (siehe „Subwoofer brummt“)
Subwoofer reagiert nicht auf Fernbedienung	1. Die Batterie ist leer Batterie auswechseln,	beim Einlegen auf die richtige Polung achten
	2. Die Fernbedienung ist nicht am Subwoofer angemeldet	Schalten sie den Subwoofer aus und nach 30 Sec. wieder ein. Aktivieren sie die Fernbedienung und drücken sie die Tasten „- Phase“, „+ Phase“ und „Power/Auto“ kurz hintereinander. Subwoofer und Fernbedienung sind nun wieder synchron

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brummt	1. Signalleitungen vom Verstärker zum Subwoofer zu lang	Kürzere Signalleitungen verwenden
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendeten Leitung unterbrochen (defekt)	Leitung gegen eine geschirmte Leitung austauschen
	3. Erdungsschleife (Brummschleife) „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verstärker und Computer) an örtlich getrennten Steckdosen angeschlossen sind. Alle mit dem Verstärkerverbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
	4. Ein nicht entstörter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören lassen, falls das Brummgeräusch verschwindet oder zunächst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fachmann zu Rate ziehen)Speziellen „Mantelstromfilter“ (im Fachhandel erhältlich) zwischen Verstärker und Subwoofer schalten, um das Brummen zu eliminierenNetzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonders wichtig, wenn der Verstärker nicht geerdet ist)

Deutsch

Notizen

English

Français

Español

Italiano

Русский

Svenska

Nederlands

Polski

SWE Undvik direkt solljus

SWE 3 Inkopplingsautomatik

NED 3 Inschakelautomaat

Über die gesetzlich vorgeschriebene Gewährleistung hinaus übernimmt Canton für alle Passivlautsprecher eine Garantie von 5 Jahren. Für die Aktivsubwoofer und teilaktiven Boxen werden 2 Jahre Garantie gewährt. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkäufer. Ein Garantieanspruch besteht nur bei Verwendung der Originalverpackung. Ausgeschlossen sind Transportschäden und Schäden, die durch unsachgemäßen Gebrauch verursacht wurden. Der Anspruch verlängert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher, die bei einem autorisierten Canton Fachhändler gekauft wurden. Wenden Sie sich im Schadensfall bitte an ihn oder direkt an den Canton Service.

ENG GUARANTEE

CANTON Elektronik GmbH + Co KG

Neugasse 21-23 · D-61276 Weilrod · Deutschland/Germany

[e-mail] · www.canton.de

Seriennummer / Serial Number / Numéro de série / Número de serie Numero di serie / Серийный номер / Serienummer / Numer seryjny

Händlerstempel / Dealer Stamp / Tamp Timbro del rivenditore / Urawn Mar Äterförsäljarens stämpel / Stempel van de har Name und Adresse des Käufers / Name and Address of Purchaser Nom et adresse de l'acheteur / Nombre y dirección del comprador Nome e indirizzo dell'acquirente / ФИО и адрес nokynaterna Köparens namn och adress Naam en adres van de koper Nazwisko i adres kupującego

Garantie-Urkunde Guarantee Certificate : Certificat de garantie . Certificado de garantie Certificato di garanzia . Гарантийное свидетельство Garanticertifikat . Garantiebewijs . Karta gwarancyjna Przedawcy
