Produkttyp	Mobiler Ölradiator
Marke	Nedis
Modell	HTOI30WT9
Maximale Leistung	2000 W
Heizmodi	3 Modi: I (800 W), II (1200 W), III (2000 W)
Spannungsversorgung	220-240 V ~ 50 Hz
Thermostat	Integriert, einstellbar
LED-Anzeige	Ja, Betriebsanzeige
Anzahl der Elemente	9
Rollen	4 schwenkbare Rollen, Montage mit Blindmuttern und U-Bolzen
Verwendung	Nur für Innenräume
Mindestraumfläche	5 m²
Sicherheitsabstand	Mindestens 1 m von brennbaren Materialien
Schutz	Nicht abdecken (Symbol), automatische Abschaltung bei Überhitzung
Montage	Erfordert Montage der Rollen (U-Bolzen, Flügelmuttern)
Wartung	Netzstecker ziehen, abkühlen lassen, mit einem feuchten Tuch reinigen
Entsorgung des Öls	Getrennt vom Produkt, gemäß örtlicher Vorschriften

Häufig gestellte Fragen - HTOI30WT9 NEDIS

Wie montiere ich die Rollen des Heizkörpers?

Legen Sie den Heizkörper verkehrt herum auf eine weiche Unterlage. Setzen Sie den U-Bolzen zwischen die Lamellen ein, befestigen Sie die Montageplatte und schrauben Sie die Flügelmutter fest. Drücken Sie das Schwenkrad hinein und sichern Sie es mit der Blindmutter. Wiederholen Sie dies auf der anderen Seite.

Was ist die maximale Leistung des HTOI30WT9?

Die maximale Leistung beträgt 2000 W (Modus III). Die anderen Modi sind 800 W (I) und 1200 W (II).

Wie stelle ich die gewünschte Temperatur ein?

Drehen Sie den Thermostatknopf auf MAX und wählen Sie dann den Leistungsmodus. Wenn die gewünschte Temperatur erreicht ist, drehen Sie den Thermostatknopf langsam gegen den Uhrzeigersinn, bis die Anzeige erlischt. Der Thermostat hält dann diese Temperatur.

Kann ich ein Verlängerungskabel oder eine Mehrfachsteckdose verwenden?

Nein, schließen Sie den Heizkörper nicht an ein Verlängerungskabel oder eine Mehrfachsteckdose an. Schließen Sie ihn direkt an eine Wandsteckdose mit mindestens 10 A an, um Überhitzung und Brand zu vermeiden.

Der Heizkörper macht beim Start Geräusche, ist das normal?

Ja, das ist normal bei der ersten Verwendung oder nach längerer Inaktivität. Das Geräusch entsteht durch die Ausdehnung des Öls und beeinträchtigt die Sicherheit nicht.

Welchen Sicherheitsabstand muss ich einhalten?

Halten Sie einen Mindestabstand von 1 Meter zwischen dem Heizkörper und allen brennbaren Materialien (Vorhänge, Möbel, Kleidung usw.) ein.

Kann ich diesen Heizkörper im Badezimmer verwenden?

Nein, der Heizkörper darf nicht im Badezimmer, Schwimmbad oder in der Nähe von Wasserquellen verwendet werden, aufgrund der Gefahr von Spritzwasser und Feuchtigkeit.

Wie reinige ich den Heizkörper?

Ziehen Sie den Netzstecker und lassen Sie das Gerät vollständig abkühlen. Reinigen Sie die Außenseite mit einem feuchten Tuch. Gießen Sie niemals Wasser und verwenden Sie keine Scheuermittel.

Was tun bei Ölleck?

Verwenden Sie den Heizkörper nicht, wenn ein Leck vorhanden ist. Ziehen Sie sofort den Netzstecker und wenden Sie sich an einen qualifizierten Techniker. Entsorgen Sie das Öl getrennt gemäß den örtlichen Vorschriften.

Wie schalte ich den Heizkörper vollständig aus?

Drehen Sie den Leistungsregler auf Position 0 (Aus) und ziehen Sie dann das Netzkabel aus der Steckdose. Lassen Sie ihn vor dem Verstauen abkühlen.

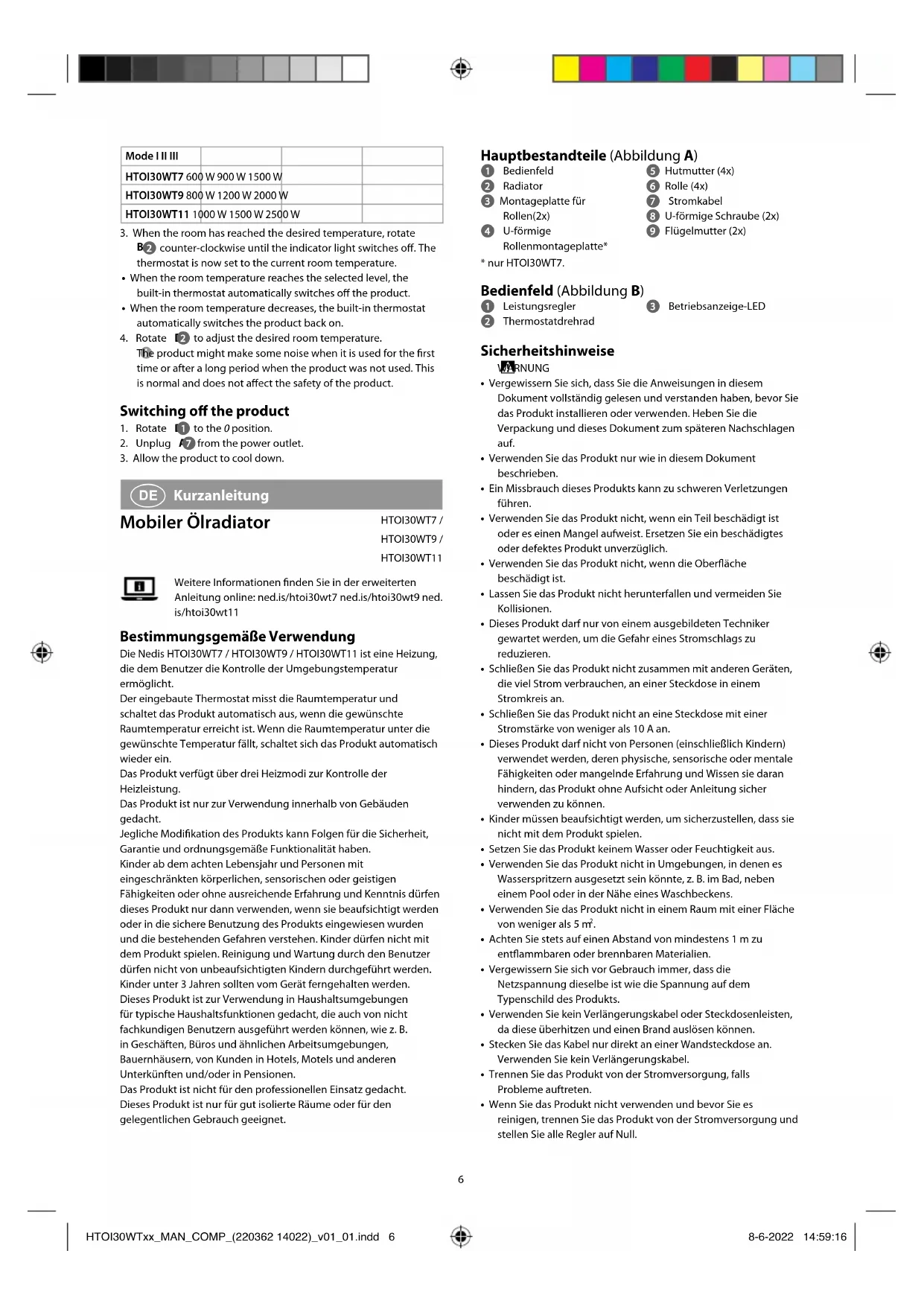

BEDIENUNGSANLEITUNG HTOI30WT9 NEDIS

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/htoi30wt7 ned.is/htoi30wt9 ned.is/htoi30wt11

Bestimmungsgemäße Verwendung

Die Nedis HTOI30WT7 / HTOI30WT9 / HTOI30WT11 ist eine Heizung, die dem Benutzer die Kontrolle der Umgebungstemperatur ermöglicht.

Der eingebaute Thermostat misst die Raumtemperatur und schaltet das Produkt automatisch aus, wenn die gewünschte Raumtemperatur erreicht ist. Wenn die Raumtemperatur unter die gewünschte Temperatur fällt, schaltet sich das Produkt automatisch wieder ein.

Das Produkt verfügt über drei Heizmodi zur Kontrolle der Heizleistung.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Kinder ab dem achten Lebensjahr und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis dürfen dieses Produkt nur dann verwenden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Produkts eingewiesen wurden und die bestehenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden. Kinder unter 3 Jahren sollten vom Gerät ferngehalten werden. Dieses Produkt ist zur Verwendung in Haushaltsumgebungen für typische Haushaltsfunktionen gedacht, die auch von nicht fachkundigen Benutzern ausgeführt werden können, wie z. B. in Geschäften, Büros und ähnlichen Arbeitsumgebungen, Bauernhäusern, von Kunden in Hotels, Motels und anderen Unterkünften und/oder in Pensionen.

Das Produkt ist nicht für den professionellen Einsatz gedacht. Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Hauptbestandteile (Abbildung A)

1 Bedienfeld 5 Hutmutter (4x)
2 Radiator 6 Rolle (4x)
3 Montageplatte für 7 Stromkabel
Rollen(2x) 8 U-förmige Schraube (2x)
4 U-förmige 9 Flügelmutter (2x)

Rollenmontageplatte*

* nur HTOI30WT7.

Bedienfeld (Abbildung B)

1 Leistungsregler
2 Thermostatdrehrad

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Ein Missbrauch dieses Produkts kann zu schweren Verletzungen führen.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Verwenden Sie das Produkt nicht, wenn die Oberfläche beschädigt ist.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Schließen Sie das Produkt nicht zusammen mit anderen Geräten, die viel Strom verbrauchen, an einer Steckdose in einem Stromkreis an.
• Schließen Sie das Produkt nicht an eine Steckdose mit einer Stromstärke von weniger als 10 A an.
• Dieses Produkt darf nicht von Personen (einschließlich Kindern) verwendet werden, deren physische, sensorische oder mentale Fähigkeiten oder mangelnde Erfahrung und Wissen sie daran hindern, das Produkt ohne Aufsicht oder Anleitung sicher verwenden zu können.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Verwenden Sie das Produkt nicht in Umgebungen, in denen es Wasserspritzern ausgesetzt sein könnte, z. B. im Bad, neben einem Pool oder in der Nähe eines Waschbeckens.
• Verwenden Sie das Produkt nicht in einem Raum mit einer Fläche von weniger als 5 m ^2 .
• Achten Sie stets auf einen Abstand von mindestens 1 m zu entflammbaren oder brennbaren Materialien.
• Vergewissern Sie sich vor Gebrauch immer, dass die Netzspannung dieselbe ist wie die Spannung auf dem Typenschild des Produkts.
• Verwenden Sie kein Verlängerungskabel oder Steckdosenleisten, da diese überhitzen und einen Brand auslösen können.
• Stecken Sie das Kabel nur direkt an einer Wandsteckdose an. Verwenden Sie kein Verlängerungskabel.
• Trennen Sie das Produkt von der Stromversorgung, falls Probleme auftreten.

• Wenn Sie das Produkt nicht verwenden und bevor Sie es reinigen, trennen Sie das Produkt von der Stromversorgung und stellen Sie alle Regler auf Null.

• Ziehen Sie das Produkt niemals am Kabel aus der Steckdose. Halten Sie immer den Stecker fest und ziehen Sie daran.

• Verwenden Sie keine externen Zeitschaltuhren oder Fernbedienungssysteme, um das Produkt ein- oder auszuschalten.
• Schließen Sie das Produkt nicht zusammen mit anderen Geräten, die viel Strom verbrauchen, an einer Steckdose in einem Stromkreis an.
• Stellen Sie das Produkt nicht unmittelbar unter eine Steckdose.
• Verdecken Sie das Stromkabel nicht mit z. B. Teppichen, Läufern oder Möbeln.
• Lassen Sie das Stromkabel nicht über die Kante eines Tisches oder einer Arbeitsplatte herunterhängen, oder in Kontakt mit heißen Oberflächen kommen.
• Lassen Sie das Produkt nicht unbeaufsichtigt, wenn das Produkt an eine Steckdose angeschlossen ist.
• Trennen Sie das Produkt vor Wartungsarbeiten und beim Austausch von Teilen von der Stromversorgung.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder vergleichbaren, qualifizierten Personen ersetzt werden, um eine Gefährdung zu vermeiden.
• Die Oberflächen des Produkts werden während der Verwendung heiß. Berühren Sie nur die Griffe des Produkts, um Verbrennungen zu vermeiden.
• Verwenden Sie das Produkt nicht draußen. Das Produkt ist allein zur Verwendung innerhalb von Gebäuden konzipiert.
• Um ein Überhitzen zu vermeiden, decken Sie das Produkt nicht ab.
• Verwenden Sie das Produkt nur an einem gut belüfteten Ort.
• Blockieren Sie nicht die Luftein- und auslässe des Produkts.
• Achten Sie darauf, dass dieses Produkt während des Gebrauchs nicht mit Vorhängen, Wandverkleidungen, Kleidung, Geschirrtüchern oder anderen brennbaren Materialien in Kontakt kommt.
• Verwenden Sie das Produkt nicht in Räumen, in denen brennbare Flüssigkeiten oder Gase verwendet oder gelagert werden.
• Versuchen Sie nicht, das Produkt, den Regler oder das Kabel zu öffnen oder zu reparieren. Wartungsarbeiten dürfen nur durch einen qualifizierten Techniker erfolgen.
• Entsorgen Sie das Öl getrennt vom Produkt. Prüfen Sie die örtlichen Regeln und Vorschriften für Anweisungen zur korrekten Entsorgung.
• Verwenden Sie das Produkt nicht, wenn Öl austritt.
• Verwenden Sie das Produkt nur in aufrechter Position.
• Bewegen Sie das Produkt nicht während des Betriebs.

Erläuterung der Sicherheitssymbole auf dem Produkt

Symbol Beschreibung

Um ein Überhitzen zu vermeiden, decken Sie das Produkt nicht ab.

Zusammenbau des Produkts (Abbildung C)

1. Entfernen Sie alle Verpackungsteile.
2. Legen Sie A ② vorsichtig umgedreht auf eine weiche Oberfläche.
3. Platzieren Sie die U-förmige Schraube A 8 zwischen der ersten und zweiten Rippe hinter der Frontabdeckung.
4. Stecken Sie den Haken von A 8 durch den Schlitz an der Rollenmontageplatte A3.
5. Führen Sie das Gewinde A 8 durch den anderen Schlitz auf A 3.
6. Schrauben Sie die Flügelmutter A 9 auf A 8.

Ahen Sie die Schrauben nicht zu fest an. Dadurch wird das Produkt beschädigt.

1. Stecken Sie die Rolle A 6 in das Loch von A 3.

2. Schrauben Sie die Hutmutter A 5 auf A 6.

Wiederholen Sie die Schritte 3 - 8 für zwischen den letzten beiden Tippen auf der anderen Seite des Produkts.

Die HTOI30WT7 verfügt über eine U-förmige Rollenmontageplatte A 4.

Platzieren Sie A 4 zwischen der ersten und zweiten Rippe hinter der Frontabdeckung.

Richten Sie die Enden von A 4 auf A 1.

Installation des Produkts

1. Stellen Sie das Produkt auf eine stabile, ebene Oberfläche.
2. Drehen Sie den Leistungsregler B ① und den Temperaturregler B ② auf die Positionen O und MIN.
3. Stecken Sie den Netzstecker A 7 in eine Steckdose.

Verwenden des Produkts

1. Drehen Sie den Thermostatregler B 2 auf die Position MAX.
2. Drehen Sie das Leistungsregler B 1 auf den gewünschten Modus:

Modus I II III
HTOI30WT7 600 W 900 W 1500 W
HTOI30WT9 800 W 1200 W 2000 W
HTOI30WT11 1000 W 1500 W 2500 W

1. Wenn der Raum die gewünschte Temperatur erreicht hat, drehen Sie B2 gegen den Uhrzeigersinn, bis die Kontrollleuchte erlischt. Der Thermostat ist nun auf die aktuelle Raumtemperatur eingestellt.
2. Wenn die Raumtemperatur den eingestellten Wert erreicht, schaltet der eingebaute Thermostat das Produkt automatisch aus.
3. Wenn die Raumtemperatur sinkt, schaltet der eingebaute Thermostat das Produkt automatisch wieder ein.
4. Drehen Sie B 2, um die gewünschte Raumtemperatur anzupassen.

Das Produkt kann bei der ersten Inbetriebnahme oder nach längerer Nichtbenutzung Geräusche machen. Dies ist vollkommen normal und beeinflusst nicht die Sicherheit des Produkts.

Ausschalten des Produkts

1. Drehen Sie B 1 in die Position 0.
2. Trennen Sie A 7 von der Steckdose.
3. Lassen Sie das Produkt abkühlen.
