BEDIENUNGSANLEITUNG VR1 SE Electronics

Frequency Response Polar Pattern Support In case you are experiencing any problems or have any questions regarding your sE product, please contact your dealer first for the fastest and more direct service. If an authorized service is required, it will be arranged by that dealer: http://www.seelectronics.com/dealers If you still have difficulties with support or assistance, please do not hesitate to contact us directly: http://www.seelectronics.com/contact-us Lastly, remember to register your new gear to extend your warranty to a full three years: http://www.seelectronics.com/registration Contact Feel free to contact us: sE Electronics International, Inc. www.seelectronics.com 448 Ignacio Blvd, STE 411 [e-mail] Novato, CA 94949 USA Our international distributors and sales representatives: http://www.seelectronics.com/contact-us This product conforms to the standards listed in the Declaration of Conformity. Please contact us if you want to order a free copy of the Declaration of Conformity Technical data subject to change without notice.5 Bedienungsanleitung - DE Danke Wir möchten uns bei Dir herzlich bedanken, dass Du Dich für ein Mikrofon von sE Electronics entschieden hast. Diese Bedienungsanleitung beinhaltet wichtige Hinweise zur Inbetriebnahme und zur Anwendung des Produkts. Bitte nimm Dir daher kurz Zeit, diese Anleitung durchzulesen. Wir hoffen, dass Du mit dem Produkt genauso viel Spaß haben wirst, wie wir bei der Entwicklung und der sorgfältigen, händischen Fertigung - mit viel Liebe zum Detail. Herzliche Grüße, Dein sE Team Kurzbeschreibung Aufgrund ihrer Übertragungseigenschaften werden Bändchenmikrofone sehr geschätzt, jedoch wird ihr dunkler, manchmal sogar dumpfe Klang oft als nachteilig empfunden. Das VR1 und VR2 stellen einen neuen Meilenstein in der Entwicklung unserer Bändchentechnologie dar. Die hauchdünne, speziell geformte Folie sorgt für einen wesentlichen größeren Übertragungsbereich, insbesondere bei hohen Frequenzen und bietet dadurch einen detailreicheren Klang. Somit bleibt der härtere Charakter und der „Biss“ von Instrumenten wie elektrische Gitarren und Blechbläser erhalten, ohne auf die Vorzüge eines Bändchenmikrofons verzichten zu müssen. Schlagzeug, insbesondere Becken, und Stimmen klingen über den gesamten Frequenzbereich satt, natürlich und offen, ohne den manchmal zu spitzen Klang eines Kondensatormikrofons in Kauf nehmen zu müssen. Im Gegensatz zu vielen üblichen Bändchenmikrofonen sind VR1 und VR2 sehr übersteuerungsfest und können daher auch für sehr laute Schallquellen wie beispielsweise Schlagzeug, elektrische Gitarren und Blechblasinstrumente eingesetzt werden – auf der Bühne genauso wie im Studio. Beim VR1 handelt es sich um ein passives Bändchenmikrofon und daher benötigt es keine Phantomspeisung. Wird es dennoch mit Phantomspeisung versorgt, entsteht keinerlei Nachteil. Dank seiner passiven Bauweise eignet es sich sehr gut für laute Schallquellen. Das VR2 ist ein aktives Bändchenmikrofon und erfordert 48V Phantomspeisung. Dank seiner höheren Empfindlichkeit eignet es sich vorzüglich für die Aufnahme von akustischen Instrumenten, Klavier und Gesangsaufnahmen. Ebenso wie das VR1 kann es auch für laute Instrumente eingesetzt werden. Lieferumfang Bitte kontrolliere gleich nach dem Öffnen den Inhalt der Verpackung. Falls sie nicht vollständig ist, kontaktiere bitte Deinen sE Electronics Händler. Die Verpackung sollte folgende Komponenten enthalten:

• Mikrofonspinne6 Stromversorgung – nur VR2 Für eine einwandfreie Funktion benötigt das VR2 eine Phantomspeisung mit 48V gemäß IEC 61938 benötigt. Beschädigungsgefahr Schließe das VR2 nur an geeignete Quellen (Eingang mit Phantomspeisung oder externe Speisung mit Phantomspeisung gemäß IEC Standard) mit erdfreien Anschluss und verwende ein symmetrisches Kabel mit Studiosteckverbinden IEC 268-12. Nur so kann eine einwandfreie Funktion gewährleistet werden. Hinweis: Da es sich beim VR1 um ein passives Bändchenmikrofon handelt, ist keine Phantomspeisung erforderlich. Sicherheit und Pflege Beschädigungsgefahr Bitte stelle sicher, dass die an das Mikrofon angeschlossenen Geräte die gültigen Sicherheitsbestimmungen erfüllen und mit einer Sicherheitserdung verbunden sind. Reinigung des Mikrofons Wir empfehlen das Mikrofon nach jedem Gebrauch mit einem trockenen, fusselfreien Tuch zu reinigen und es in einem soliden Koffer oder einem Mikrofonetui aufzubewahren. Technische Daten

VR1 VR2 Schaltungstecnik passiv aktiv Schallwandler handgefertigtes 2.5µm Aluminiumbändchen handgefertigtes 2.5µm Aluminiumbändchen Magnet Neodym Neodym Richtcharakteristik Acht Acht Frequenzgang 20 – 18,000 Hz 20 – 18,000 Hz Empfindlichkeit

Ausgangsimpedanz 300 Ohms 200 Ohms Empfohlene Lastimpedanz >1k Ohms >1k Ohms Max. Schalldruck (0,5% Klirrfaktor) 135 dB 135 dB Dynamikbereich

117 dB Signal-Rausch-Verhältnis

76 dB Ersatzgeräuschpegel

18 dB(A) Anschluss 3poliger XLR Anschluss männlich 3poliger XLR Anschluss männlich7 Spannungsversorgung

48 Volt gemäß IEC 61938 Stromaufnahme

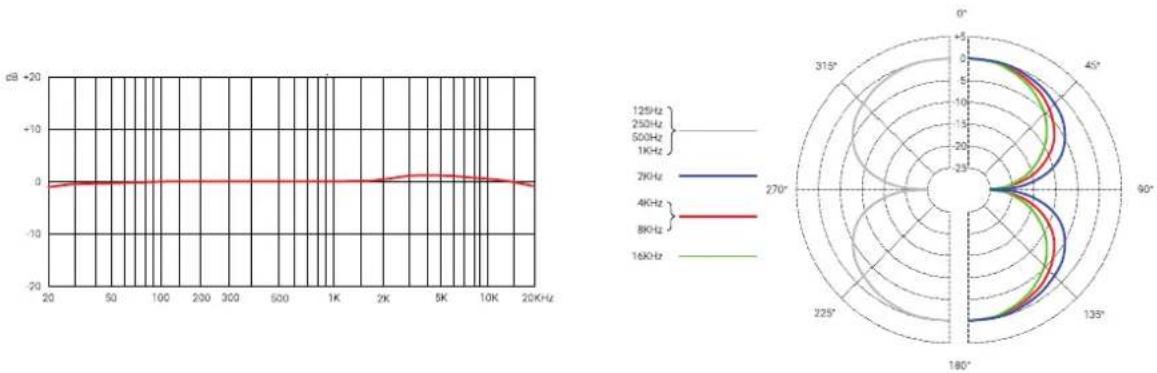

Frequenzgang Polardiagramm Kundenservice Falls Du zu Deinem sE Mikrofon Fragen hast oder damit Probleme auftreten sollten, wende Dich für eine möglichst rasche Abwicklung bitte direkt an den Händler. Wenn eine technische Unterstützung erforderlich ist, wird diese durch den Händler angefordert. http://www.seelectronics.com/dealers Sollten dennoch Probleme beim Kundenservice auftreten, wende Dich bitte direkt an uns: http://www.seelectronics.com/contact-us Abschließend möchten wir Dich an die 3-Jahres-Garantie von sE Electronics erinnern. Bitte registriere Dich dazu hier: http://www.seelectronics.com/registration Kontakt So kannst Du mit uns direkten Kontakt aufnehmen: sE Electronics International, Inc. www.seelectronics.com 448 Ignacio Blvd, STE 411 [e-mail] Novato, CA 94949 USA Unsere internationalen Distributoren und Handelsvertreter: http://www.seelectronics.com/contact-us

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Du kannst die Konformitätserklärung gerne bei uns kostenlos anfordern. Technische Änderungen vorbehalten.10
