BEDIENUNGSANLEITUNG WIFIZB10CWT NEDIS

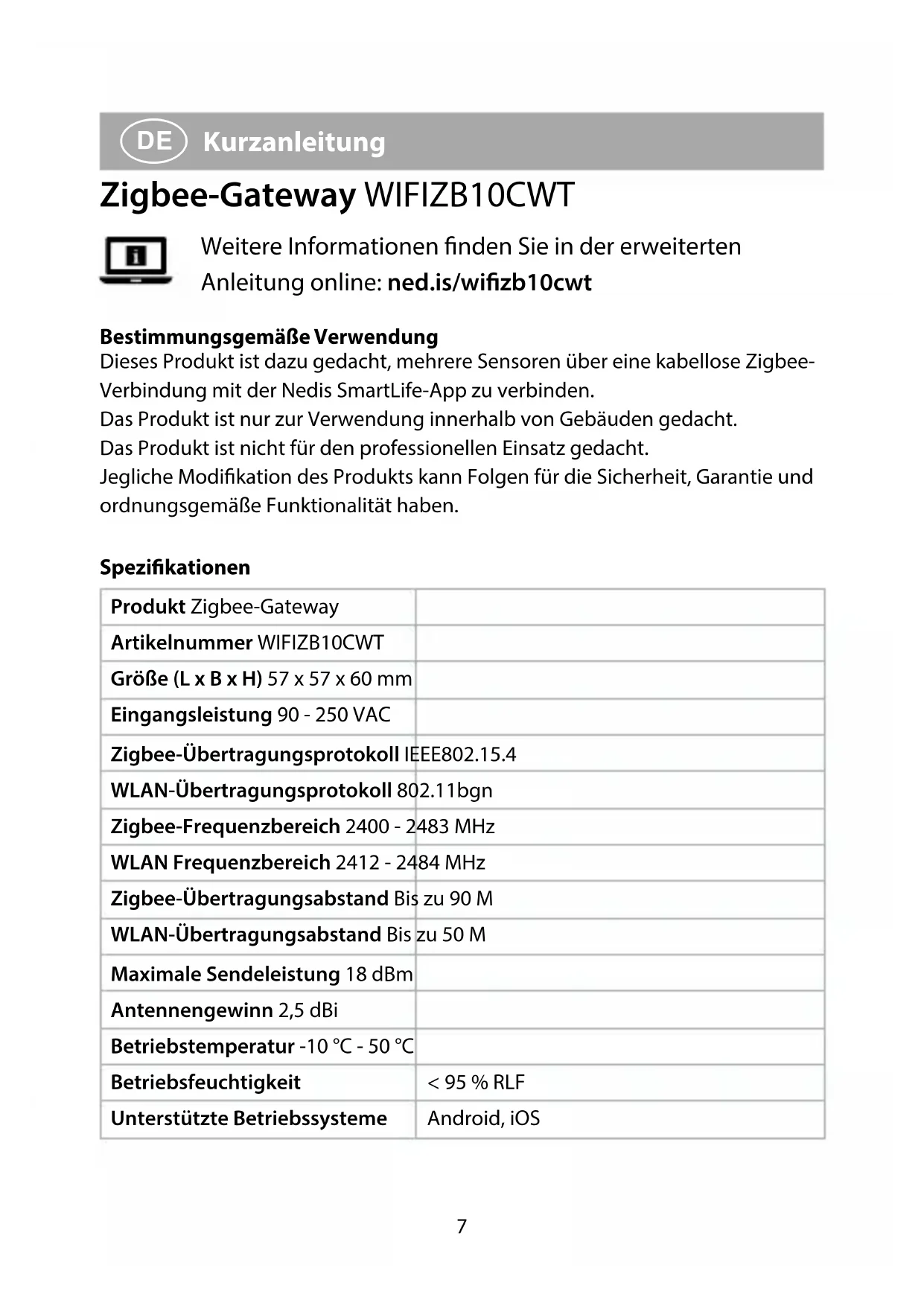

Kurzanleitung Zigbee-Gateway WIFIZB10CWT Weitere Informationen nden Sie in der erweiterten Anleitung online: ned.is/wizb10cwt Bestimmungsgemäße Verwendung Dieses Produkt ist dazu gedacht, mehrere Sensoren über eine kabellose Zigbee- Verbindung mit der Nedis SmartLife-App zu verbinden. Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht. Das Produkt ist nicht für den professionellen Einsatz gedacht. Jegliche Modikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben. Spezikationen Produkt Zigbee-Gateway Artikelnummer WIFIZB10CWT Größe (L x B x H) 57 x 57 x 60 mm Eingangsleistung 90 - 250 VAC Zigbee-Übertragungsprotokoll IEEE802.15.4 WLAN-Übertragungsprotokoll 802.11bgn Zigbee-Frequenzbereich 2400 - 2483 MHz WLAN Frequenzbereich 2412 - 2484 MHz Zigbee-Übertragungsabstand Bis zu 90 M WLAN-Übertragungsabstand Bis zu 50 M Maximale Sendeleistung 18 dBm Antennengewinn 2,5 dBi Betriebstemperatur -10 °C - 50 °C Betriebsfeuchtigkeit < 95 % RLF Unterstützte Betriebssysteme Android, iOS8 Hauptbestandteile (Abbildung A)

Funktionstaste Sicherheitshinweise

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.

• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.

• Trennen Sie das Produkt vor Wartungsarbeiten und beim Austausch von Teilen von der Stromversorgung.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

• Betreiben Sie das Produkt nur mit der auf der Kennzeichnung auf dem Produkt angegebenen Spannung.

• Einige kabellose Produkte können implantierbare medizinische Geräte und andere medizinische Geräte wie Herzschrittmacher, Cochlea-Implantate und Hörgeräte stören. Wenden Sie sich für weitere Informationen an den Hersteller Ihres medizinischen Geräts.

• Verwenden Sie das Produkt nicht an Orten, an denen die Verwendung von drahtlosen Geräten aufgrund möglicher Interferenzen mit anderen elektronischen Geräten verboten ist, da dies zu Sicherheitsrisiken führen kann.9 Installieren der App

1. Laden Sie die Nedis SmartLife-App für Android oder iOS aus dem Google Play

Store oder dem Apple App Store auf Ihr Smartphone.

2. Önen Sie die Nedis SmartLife-App auf Ihrem Smartphone.

3. Erstellen Sie ein Konto mit Ihrer Mobiltelefonnummer oder Ihrer E-Mail-

Adresse und tippen Sie auf Continue (Fortsetzen).

4. Geben Sie den erhaltenen Bestätigungscode ein.

5. Erstellen Sie ein Passwort und tippen Sie auf Done (Fertigstellung).

6. Tippen Sie auf Add Home (Familie hinzufügen), um ein SmartLife-Zuhause

7. Legen Sie Ihren Standort fest, wählen Sie die Räume aus mit denen Sie eine

Verbindung herstellen möchten, und tippen Sie auf Done (Fertigstellung). Verbinden mit der App

1. Tippen Sie in der Nedis SmartLife-App oben rechts auf +.

2. Wählen Sie den Gerätetyp, den Sie hinzufügen möchten, aus der Liste aus.

3. Stecken Sie das Produkt in eine Steckdose.

Die Statusanzeige-LED A 2 blinkt grün, um anzuzeigen, dass der Kopplungsmodus aktiv ist.

Falls nicht, halten Sie die Funktionstaste A

5Sekunden lang gedrückt, um manuell in den Kopplungsmodus zu wechseln.

4. Tippen Sie in der App auf Next step (Nächster Schritt).

5. Geben Sie die WLAN-Netzwerkdaten ein und tippen Sie auf Bestätigen.

6. Geben Sie einen Namen für das Produkt ein und tippen Sie auf Done (Fertig).

Das Produkt kann jetzt verwendet werden.

Weitere Informationen zum Anschließen und zur Verwendung verschiedener Sensoren mit dem Produkt nden Sie im Handbuch des Sensors. Konformitätserklärung Wir, Nedis B.V., erklären als Hersteller, dass das Produkt WIFIZB10CWT unserer Marke Nedis

, produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU. Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreend) steht zum Download zur Verfügung unter: nedis.de/wizb10cwt#support

Funktionstaste10 Weiterführende Informationen zur Compliance erhalten Sie über den Kundenservice: Web: www.nedis.com E-Mail: [e-mail] Nedis B.V., de Tweeling 28 5215 MC ’s-Hertogenbosch, Niederlande
