Ranger Xtreme 8x32 - Ferngläser Steiner - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	Steiner
Modell	Ranger Xtreme 8x32
Vergrößerung	8x
Objektivdurchmesser	32 mm
Optisches System	Dachkantprismen
Fokussierung	Fast-Close-Focus (Fokussierrad)
Augenabstand	Verstellbar über Gelenk der Mittelachse
Augenmuscheln	Verstellbar (ergonomische, zylindrische Positionen, für Brillenträger)
Tragegurt	ClicLoc (abnehmbarer Clip)
Schutzhülle	Neopren mit Regenkappe
Objektivdeckel	ClicLoc zum Aufstecken
Wasserdichtigkeit	Tauchdicht (unter fließendem Wasser waschbar)
Linsenreinigung	Pinsel dann weiches Tuch, ggf. feucht
Pflege der Gummierung	Flüssigseife und fließendes Wasser; Anti-UV-Behandlung empfohlen
Seriennummer	Auf der Mittelachse oder im Objektiv
Garantie	Deckt keine Verschleißteile ab (Gummierung, Gurt, Okularmuscheln, Kappen)
Sicherheitshinweis	Niemals direkt in die Sonne schauen

Häufig gestellte Fragen - Ranger Xtreme 8x32 Steiner

Wie wird der Tragegurt befestigt?

Mit dem ClicLoc-System: Drücken Sie auf die auf der Gummierung angegebene Stelle, um den Verschluss zu entriegeln, führen Sie den Gurt ein, indem Sie die Nase nach außen drehen, bis es einrastet. Ohne ClicLoc: Führen Sie den Gurt von oben durch die Öse und ziehen Sie ihn in der Schlaufe fest.

Wie wird der Augenabstand eingestellt?

Bewegen Sie die Mittelachse des Fernglases, bis Sie ein rundes und scharfes Bild sehen. Der Augenabstand ist dann an Ihre Augen angepasst.

Wie werden die Augenmuscheln für Brillenträger eingestellt?

Die Augenmuscheln sind mehrfach verstellbar. Für Brillenträger: Stellen Sie die Augenmuscheln auf die eingezogene Position (Position 9), um Ihre Brille näher an die Okulare zu bringen.

Wie fokussiert man mit dem Fast-Close-Focus-System?

Wählen Sie ein Objekt in 200 Metern Entfernung. Verdecken Sie das linke Objektiv, drehen Sie am Fokussierrad, bis das rechte Bild scharf ist. Verdecken Sie das rechte Objektiv, stellen Sie die Dioptrienkorrektur am linken Okular ein. Verwenden Sie dann das Rad, um auf alle Entfernungen scharfzustellen.

Wie reinigt man die Linsen des Fernglases?

Entfernen Sie zuerst Staub mit einem Pinsel. Wischen Sie dann mit einem weichen, ggf. feuchten Tuch, um Kratzer zu vermeiden. Bei Salzwasser: Spülen Sie zuerst mit klarem Wasser.

Wie pflegt man die Gummiarmierung?

Das tauchdichte Fernglas kann mit Flüssigseife und fließendem Wasser abgespült werden. Bei Haarrissen durch UV-Strahlung verwenden Sie ein Armaturenbrett-Reinigungsspray oder ein Kunststoffpflegemittel von Nigrin.

Wo befindet sich die Seriennummer?

Die Seriennummer befindet sich je nach Modell entweder am vorderen Ende der Fernglasachse zwischen den Objektiven, unter der Achse oder in der Objektivlinse.

Was tun bei Problemen mit dem Fernglas?

Wenden Sie sich an einen vertrauenswürdigen Händler oder den Steiner-Kundendienst unter [phone] (Deutschland) oder per E-Mail an [e-mail]. Die Garantie deckt keine Verschleißteile ab.

Sind die Ferngläser wasserdicht?

Ja, sie sind tauchdicht. Sie können sie mit fließendem Wasser und Flüssigseife abspülen. Tauchen Sie sie nicht über ihre Widerstandsfähigkeit hinaus ein.

Wie verwendet man die ClicLoc-Objektivdeckel?

Zum Entfernen der Deckel: Drücken Sie kurz auf die sichtbare Vertiefung, um den Clip zu lösen. Zum Aufsetzen: Schieben Sie den Clipverschluss in die Halterung, bis es einrastet. Die Deckel auf der Mittelachse werden durch Überstreifen entfernt.

BEDIENUNGSANLEITUNG Ranger Xtreme 8x32 Steiner

Wir gratulieren Ihnen zum Kauf dieses STEINER Fernglases! Freuen Sie sich auf großartige Augenblicke. Die im Lieferumfang enthaltenen Zubehörteile können nach Ihren Wünschen eingesetzt werden. Eine sachgerechte Handhabung ist die Voraussetzung für jahrzehntelange Freude an diesem Präzisionsgerät. Bitte beachten Sie deshalb vor Erstbenutzung die nachfolgenden Seiten.

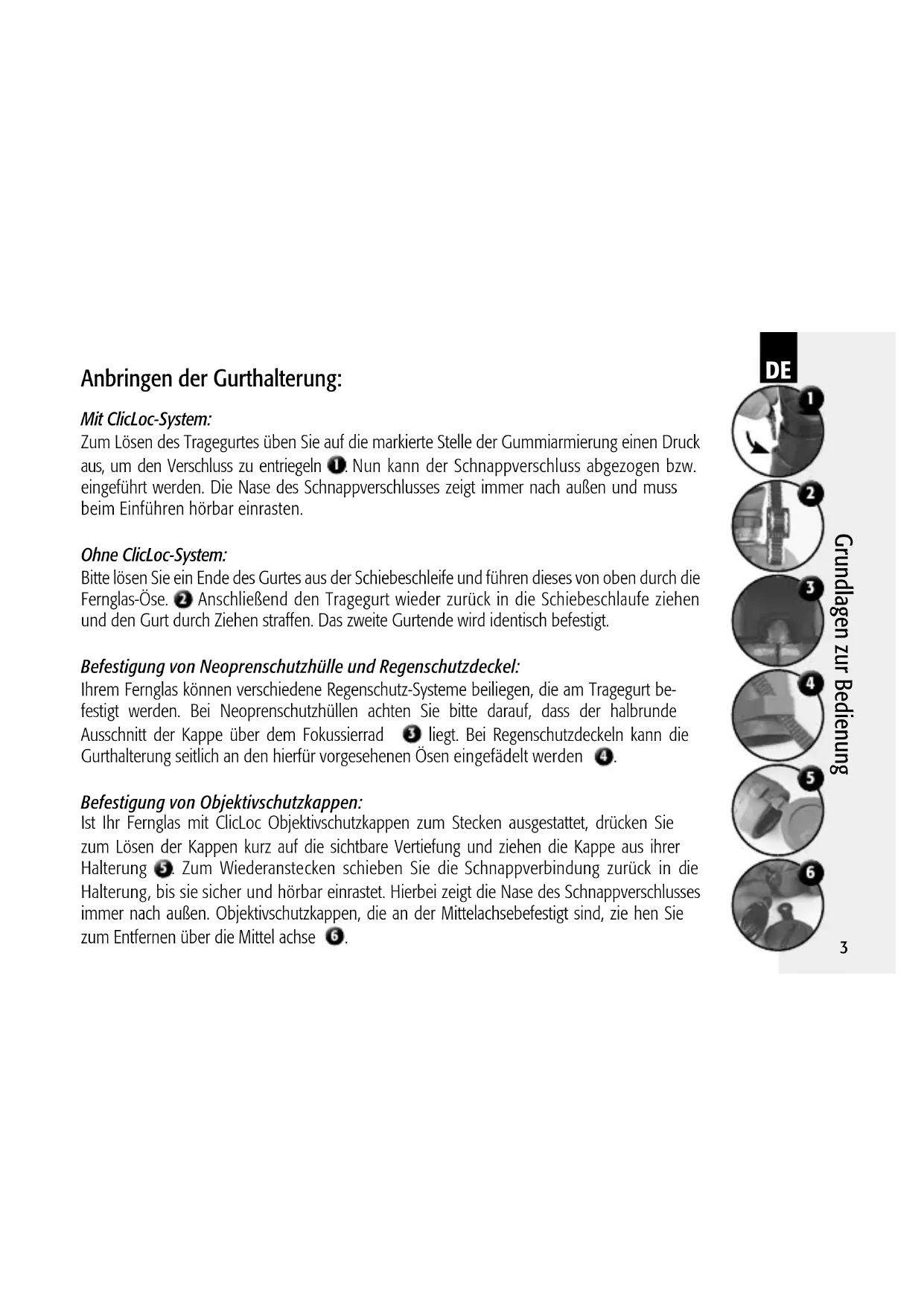

Anbringen der Gurthalterung:

Mit ClicLoc-System:

Zum Lösen des Tragegurtes üben Sie auf die markierte Stelle der Gummiarmierung einen Druck aus, um den Verschluss zu entriegeln ①. Nun kann der Schnappverschluss abgezogen bzw. eingeführt werden. Die Nase des Schnappverschlusses zeigt immer nach außen und muss beim Einführen hörbar einrasten.

Ohne ClicLoc-System:

Bitte lösen Sie ein Ende des Gurtes aus der Schiebeschleife und führen dieses von oben durch die Fernglas-Öse. ② Anschließend den Tragegurt wieder zurück in die Schiebeschlaufe ziehen und den Gurt durch Ziehen straffen. Das zweite Gurtende wird identisch befestigt.

Befestigung von Neoprenschutzhülle und Regenschutzdeckel:

Ihrem Fernglas können verschiedene Regenschutz-Systeme beiliegen, die am Tragegurt befestigt werden. Bei Neoprenschutzhüllen achten Sie bitte darauf, dass der halbrunde Ausschnitt der Kappe über dem Fokussierrad ③ liegt. Bei Regenschutzdeckeln kann die Gurthalterung seitlich an den hierfür vorgesehenen Ösen eingefädelt werden ④.

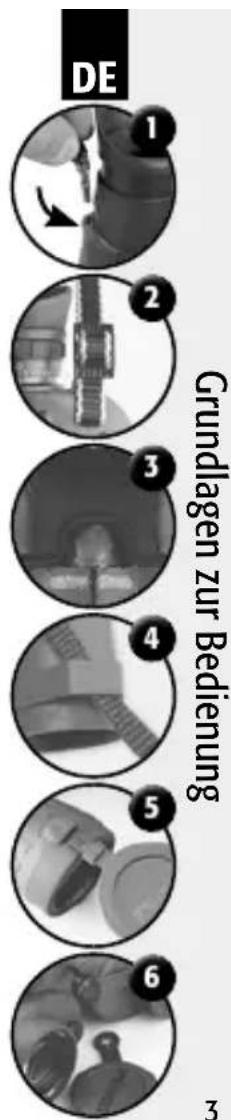

Befestigung von Objektivschutzkappen:

Ist Ihr Fernglas mit ClicLoc Objektivschutzkappen zum Stecken ausgestattet, drücken Sie zum Lösen der Kappen kurz auf die sichtbare Vertiefung und ziehen die Kappe aus ihrer Halterung ⑤. Zum Wiederanstecken schieben Sie die Schnappverbindung zurück in die Halterung, bis sie sicher und hörbar einrastet. Hierbei zeigt die Nase des Schnappverschlusses immer nach außen. Objektivschutzkappen, die an der Mittelachsebefestigt sind, zie hen Sie zum Entfernen über die Mittel achse ⑥.

Anpassung von Augenabstand und Augenmuscheln:

Augenabstand anpassen:

Durch Abknicken des Fernglases über die Mittelachse wird der persönliche Augenabstand justiert, so dass Sie ein rundes Bild sehen können.

Um den optimalen Blick durch ihr STEINER-Fernglas zu gewährleisten, können die Augenmuscheln in verschiedene Stellungen gebracht werden:

Augenmuscheln einstellen (Modelle mit ErgoFlex und Ergonomischen Augenmuscheln): ergonomisch ⑦, zylindrisch ⑧, oder für Brillenträger ⑨.

Augenmuscheln einstellen (Modelle mit zylindrischen Augenmuscheln): zylindrisch 8, oder für Brillenträger 9.

Augenmuscheln einstellen (Modelle mit Drehaugenmuscheln): ergonomisch 10, zylindrisch 11, oder für Brillenträger 12.

Fokussierung:

Porro-Fernglas mit Sports-Auto-Focus (siehe auch Legende):

Den Dioptrieausgleich auf beiden Seiten auf „0“ stellen und immer scharf sehen – von ca. 20 m bis unendlich. Ist dies nicht der Fall, liegt eine Fehlsichtigkeit eines oder beider Augen vor, die angepasst werden muss.

1. Wählen Sie ein möglichst detailreiches, weit entferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun den Dioptrienausgleich am rechten Okular, bis das Auge völlig klar und scharf sieht.
4. Wiederholen Sie den Vorgang für das linke Auge. Nun sehen Sie ab 20 Meter immer scharf.

Porro-Fernglas mit Sports-Auto-Focus PLUS:

Ist die individuelle Sehschärfe eingestellt (siehe Sports-Auto-Focus), haben Sie beim Sports-Auto-Focus PLUS zusätzlich die Möglichkeit, Objekte im Nahbereich (ab 2m Entfernung), durch eine kurze Bewegung am Fokussierrad 📁 scharfzustellen.

Dachkant-Fernglas mit Fast-Close-Focus (siehe auch Legende):

1. Wählen Sie ein möglichst detailreiches, weitentferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der eventuell beigefügten Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun das Fokussierrad, bis das rechte Auge völlig klar und scharf sieht.
4. Zum Einstellen der linken Fernglashälfte verdecken Sie das rechte Objektiv und sehen Sie durch Ihr Fernglas. Dann drehen Sie den Dioptrienausgleich am linken Okular, bis Sie das gleiche Objekt scharf sehen.
5. Durch Drehen am Fokussierrad lässt sich das Fernglas nun auf Entfernungen für beide Augen scharf stellen und liefert überragend scharfe und brillante Bilder.
   Hinweis: Bei den Discovery Modellen finden Sie den Dioptrienausgleich auf beiden Okularen.

Kompasseinstellungen:

Kompassbeleuchtung:

Bei STEINER-Marine-Ferngläsern mit eingebautem Kompass befindet sich an der Seite des Kompassgehäuses ein Knopf 14, mit dem Sie die Kompassanzeige im Okular bei Dunkel heit beleuchten können. Dazu müssen Sie nur den entsprechenden Knopf gedrückt halten. Um den Kompass auch in der Nacht verwenden zu können, ist die Kompassbeleuchtung mit einer Batterie ausgestattet.

Batteriewechsel:

Zum Wechseln gehen Sie wie folgt vor:

Öffnen Sie das Batteriefach 15. Wechseln Sie nun die verbrauchte(n) Batterie(n) aus und beachten Sie hierbei die korrekte Zuordnung des Plus- bzw. Minus-Pols. Achten Sie beim Verschließen des Batteriefachs darauf, dieses fest zu verschließen, um ein Eindringen von Wasser zu verhindern.

Umweltschutz: Entsorgen Sie leere Batterien nicht über Ihren Haushaltsabfall 16. Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten.

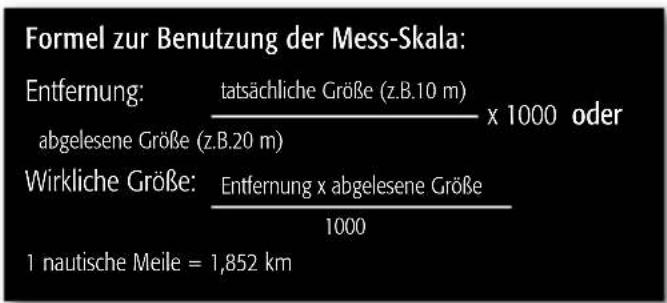

Produkte mit integrierter Präzisionsstrichplatte:

Sie ist sehr gut sichtb ar 17 und liefert Mes sungen in Meter oder foot (0,33 m).

Messbeispiel:

man den Wert 20 ab. Die zu berechnende

geteilt durch die abgelesene Größe, in un-

0,5 x 1000 = 500 m. Das Schiff ist also

Reinigung/Pflege und wichtige Produkthinweise:

Reinigung Ihres Fernglases:

Entfernen Sie Staub und losen Schmutz auf den Linsen mit einem Pinsel. Danach benutzen Sie zum Abwischen der Linsen ausschließlich ein weiches, evtl. feuchtes Tuch, sonst können Kratzer entstehen. Wischen Sie Salzwasser mit einem feuchten Tuch ab – reiben Sie anschließend die Optik mit einem Tuch trocken.

Pflege der Gummiarmierung:

Druckwasserdichte Ferngläser können mit Flüssigseife und unter fließendem Wasser abgespült werden. Um kleinere Haarrisse zu schließen, die durch UV-Strahlung entstehen können, sollte die Gummiarmierung mit Cockpit-Spray oder Nigrin-Kunststoffpflege behandelt werden.

Produkt-Seriennummer:

Jedes STEINER-Fernglas verfügt über eine eigene Seriennummer. Sie erlaubt den Rückschluss auf das Produktionsdatum. Auch kann Ihr Fernglas (nach erfolgter Registrierung auf der STEINER Website) bei Verlust oder Diebstahl identifiziert werden. Die Seriennummer Ihres Fernglases (modellabhängig) finden Sie am vorderen Ende der Fernglas-Achse, zwischen den Objektiven 18, auf der Fernglas-Achsen Untersei te 19 oder in der Objektivlinse 20.

Wichtiger Sicherheitshinweis:

Blicken Sie mit dem Fernglas niemals direkt in die Son ne 21! Dies kann zu schweren Augenschäden, möglicherweise auch zur Erblindung führen!

Bitte haben Sie Verständnis dafür, dass wir für Verschleißteile wie Gummiarmierungen, Trageriemen, Augenmuscheln oder Schutzkappen keine Garantie geben können.

Wenn Sie Probleme bei der Benutzung Ihres Fernglases haben, wenden Sie sich entweder an einen Fachhänder Ihres Vertrauens oder kontaktieren Sie unseren
