Produkttyp	Dunstabzugshaube
Marke	Inventum
Modell	AKV6004ZWA
Breite	600 mm
Höhe	187 mm
Abluftdurchmesser	150 mm
Stromversorgung	220-240 V ~ 50 Hz
Anschlussleistung	126 W
Energieeffizienzklasse	C
Lichteffizienzklasse	A
Fettfiltereffizienzklasse	D
Luftstrom (min./max.)	155 / 335 m³/h
Schallleistungspegel (min./max.)	49 / 65 dB
Anzahl Geschwindigkeitsstufen	3
Beleuchtung	2 LED-Leuchten mit je 3 W
Fettfilter	2 spülmaschinengeeignete Metallfilter (mindestens einmal im Monat reinigen)
Kohlefilter	Modell KS61 (separat zu bestellen, alle 4 Monate austauschen)
Plasmafilter	Modell IPF800R (optional, separat zu bestellen)
Mindestabstand über einem Elektroherd	65 cm
Mindestabstand über einem Gasherd	75 cm
Garantie	2 Jahre Vollgarantie, unter bestimmten Bedingungen auf 5 Jahre verlängerbar
Farbe	Schwarz

Häufig gestellte Fragen - AKV6004ZWA INVENTUM

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Für Elektro-, Keramik- oder Induktionskochfelder beträgt der Mindestabstand 65 cm. Für Gasherde beträgt er 75 cm. Beachten Sie stets die Angaben Ihres Kochfelds, falls diese höher sind.

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter sollten mindestens einmal im Monat gereinigt werden. Sie können von Hand mit warmem Seifenwasser oder in der Spülmaschine bei niedriger Temperatur gewaschen werden. Stellen Sie sicher, dass sie vollständig trocken sind, bevor Sie sie wieder einsetzen.

Wann muss der Kohlefilter ausgetauscht werden?

Der Kohlefilter kann nicht gereinigt werden und muss etwa alle vier Monate je nach Nutzung ausgetauscht werden. Das passende Modell ist der KS61 (separat erhältlich).

Wie ersetze ich eine defekte LED-Lampe?

Trennen Sie das Gerät vom Stromnetz, entfernen Sie die Fettfilter, ziehen Sie die Lampenhalterung nach unten, schrauben Sie die defekte LED-Lampe heraus und ersetzen Sie sie durch eine identische Lampe mit 3 W. Setzen Sie die Halterung und die Filter wieder ein.

Was tun, wenn der Motor nicht mehr funktioniert?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist, ob kein Stromausfall vorliegt und ob keine Sicherung defekt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Die Dunstabzugshaube saugt schlecht oder macht mehr Lärm, was tun?

Überprüfen Sie, ob der Durchmesser des Abluftrohrs mindestens 150 mm beträgt, ob es nicht verstopft ist, ob die Fettfilter sauber sind und ob die Kohlefilter bei Bedarf ausgetauscht wurden.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb verwendet werden, sofern Kohlefilter (oder ein Plasmafilter) installiert werden, die nicht im Lieferumfang enthalten sind. Diese Zubehörteile sind separat zu bestellen.

Welche Garantie hat diese Dunstabzugshaube?

Die Dunstabzugshaube hat eine Garantie von 2 Jahren auf Herstellungsfehler. Durch Registrierung des Produkts innerhalb von 45 Tagen auf der Inventum-Website kann die Garantie auf 5 Jahre verlängert werden (in den letzten 3 Jahren können Umtauschgebühren anfallen).

Kann die Dunstabzugshaube von einer Privatperson installiert werden?

Die elektrische Installation und der Anschluss müssen von einem qualifizierten Techniker gemäß den Anweisungen und den örtlichen Vorschriften durchgeführt werden. Die mechanische Montage kann von zwei Personen gemäß Anleitung erfolgen.

Welches Zubehör ist für diese Dunstabzugshaube erhältlich?

Das optionale Zubehör umfasst den Kohlefilter KS61 und den Plasmafilter IPF800R. Ersatz-LED-Lampen sind Standard-Strahler mit 3 W.

BEDIENUNGSANLEITUNG AKV6004ZWA INVENTUM

1. Sicherheitsvorschriften
2. Produktbeschreibung Seite 29
3. Inbetriebnahme
4. Bedienung des Geräts Seite 30
5. Reinigung und Wartung
   6.Storungen
6. Installationsanleitung Seite 32 Technische Daten

Allgemeine Service- und Garantiebedingungen

Français

De motor fonctioneert nicht meer

ELEKTRISCHE AANSLUITING

1 Sicherheitsvorschriften

• Lesen Sie die Gebrauchsanleitung vor der ersten Verwendung des Geräts vollständig und aufmerksam durch und bewahren Sie diese sorgfältig auf, damit Sie sie später zurateziehen können.
• Verwenden Sie these Geräts ausschließlich für die in der Gebrauchsanleitung beschriebenen Zwecke. Das Gerät ist für das Absaugen im Abluft- und Umluftbetrieb geeignet.
• Schlieben Sie das Gerät nur an Wechselstrom an einer Schuko-Wandsteckdose mit einer Netzspannung an, die der auf dem Typenschild des Geräts angegebenen Spannung entspricht.
• Das Gerät ist nicht damit gedacht, durch Hilfsbedürftige, keine Kinder und/oder Personen mit mangelnden Erfahrungen und Kenntnissen installiert zu werden, es sei dess, diese werden darauf gut betreut oder erhalten von der Person, die für ihre Sicherheit verantwortlich ist, entsprechende Anweisungen für die sichere Verwendung des Geräts.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkter körperlicher, emotionaler oder mentaler Leistungsfähigkeit oder einem Mangel an Erfahrung oder Wissen verwendet werden, wenn sie damit beaufsichtigt werden oder wenn sie Anweisungen in Bezug auf den sicheren Gebrauch des Gerätes erhalten haben und die potenziellen Gefahren verstehen. Kinder dürfen das Gerät nicht als Spielzeug verwenden. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.
• Lebensgefahr; Gefahr einer Vergiftung durch das Wiederansaugen von Verbrennungsgasen!
• Verwenden Sie das Gerät im Abluftbetrieb niemals gleichzeitig mit einem Kochgerät, das Luft im Raum verbraucht. Es sei dess, eine ausreichende Luftung ist gewährleistet. Kochgeräte, die Luft im Raum verbrauchen (z. B. Geräte, die mit Gas, Öl, Holz oder Kohle geheizt werden, Durchlauferhitzer, Warmwasserbereiter) entnahme den Verbrennungsluft aus dem Raum, in dem sie aufgestellt sind, und transportieren die Gase über eine Abfuhr (z. B. einen Schornstein) ins Freie. In Kombination mit einer eingeschalteten Abzugshaube wird Luft aus der Küche und den

danebenliegenden Räumen entzogen. Wenn keine ausreichende Luftzufuhr gewährleistet ist, entsteht Unterdruck. Giftige Gase aus dem Schornstein oder dem Abluftkanal werden dann wieder in den Wohnraum gesaugt. Sorgen Sie daher immer für eine ausreichende Luftlung!

• Der maximal zulässige Unterdruck ist 4 Pa.
• Lokale Vorschriften im Zusammenhang mit der Abfuhr von Luft sind einzuhalten.
• Das Gerät ist nicht dafür ausgelegt, um mit einem externen Timer (einer externen Zeitschaltuhr) oder einer separaten Fernbedienung bedient zu werden.
• Im Zusammenhang mit der Sicherheit der elektrischen Komponenten darauf Gerät nicht mit Hochdruckreinigern oder Dampfreinigern gereinigt werden.
• Warning: Beugen Sie dem Risiko auf Stromschläge vor. Sorgen Sie dazu, dass das Gerät ausgeschaltet ist, bevor Sie die Beleuchtung austauschen oder das Gerät reinigen.
• Verwenden Sie das Gerät nicht, wenn der Fettfilter nicht oder nicht richtig montiert ist.
• Lehnen Sie sich nicht an das Gerät; stützen Sie sich nicht daran ab.
• Verwenden Sie das Gerät niemals als Abstellfläche, es sei dess ist ausdrücklich angegeben.
• Sorgen Sie für eine ausreichende Luftung, wenn das Gerät gemeinsam mit einer Gaskochplatte verwendet wird.
• Der Abzugarf nicht an einen Rauchkanal angeschlossen werden, der auch fur andere Geräte verwendet wird.
• Flambieren Sie niemals unter der Abzugshaube und reinigen Sie die Filterrechtzeitig. Beim Frittieren müssen Sie den Vorgang ständig beaufsichtigen, um zu verhindern, dass erhitztes Fett in Brand gerät.
• Das Gerät muss regelmäßig gereinigt werden (mindestens 1 x pro Monat), undzarauBen undinnen. Unzureichendes Reinigen oder Austauschen der Filter kann zu Feuergefahr führen.
  Die Fettfilter konnen während des Gebrauchs besteht werden. Warten Sie daher nach dem Kochen mindestens 30 Minuten mit dem Reinigen.
• Vorsicht! Durch intensiven Gebrauch kann sich Kondensat auf dem Gerät bilden. Das angesammelte Kondensatlässt sich einfach mit einem trockenen Tuch entfernen.
• Fett und Öl sind bei Überhitzung brennbar. Bleiben Sie während

der Zubereitung von Speisen in der Nähe.

• Feuergefahr! Wenn die Vorschriften für das Reinigen oder Austauschen der Fettfilter und/oder Kohlenstofffilter nicht eingehalten werden, besteht ein Feuerrisiko.
• Feuergefahr! Durch Fettablagerungen im Metallfettfilter. Sie dürfen niemals unter dem Gerät mit offenem Feuer arbeiten (z. B. Flambieren). Das Gerät muss immer mit dem Metallfettfilter verwendet werden. Der Metallfettfilter muss regelmäßig gereinigt werden.
• Feuergefahr! Durch überhitztes Fett oder Öl. Sie müssen die Abzugshaube immer beaufsichtigen, wenn Fett und Öl erhützt werden. Löschen Sie ein eventuelles Feuer niemals mit Wasser; verwenden Sie dazu immer eine Löschdecke, einen Deckel oder einen Teller.
• Das Gerät kann scharfe Ränder haben; reinigen Sie esDMAH vorsichtig.

INSTALLATION

- Dieses Gerätarf nur von einem anerkannten Installateur angeschlossen werden.

• Befolgen Sie immer die Installationsvorschriften in der im Lieferumfang enthaltenen Installationsanleitung.
• Kontrollieren Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät dürfen Sie niemals anschließen.
• Defekte Teile)dürfen nur durch Originalteile ersetzt werden. Nur bei Originalteilen kann der Hersteller garantieren, dass sie die Sicherheitsanforderungen erfüllen.
• Verwenden Sie das Gerät nicht, wenn der Stecker, das Kabel oder das Gerät beschädigt ist, wenn das Gerät nicht mehr ordnungsgemäß Funktioniert oder wenn es heruntergefallen ist oder auf eine andere Weise beschädigt wurde. Wenden Sie sich dann an ihren Handler oder unseren technischen Dienst. Ersetzen Sie den Stecker oder das Kabel auf keinen Fall selbst.
• Verwenden Sie zum Anschlieben des Geräts immer das originale Kabel und den originalen Stecker.
• Der Stromanschluss muss den nationalen und lokalen Vorschriften entsprechen.
• Die Wandsteckdose und der Stecker müssen immer zugänglich bleiben.
• Wenn Sie einen festen Anschluss herstellen möchten, müssen

Sie davon sorgen, dass in der Zuführleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm eingebaut wird.

• Das Gerät darf nicht über eine Mehrfachsteckdose oder ein Verlängerungskabel an das Stromnetz angeschlossen werden. Eine sichere Verwendung des Geräts kann andernfalls nicht gewährleistet werden.
• Warning: Reparaturen an elektrischen Geräte)dürfen ausschließlich von Fachpersonal ausgeführt werden. Es ist gefährlich, eine Reparatur auszuführren, bei der das Gehäuse des Geräts geöffnet werden muss.
• Machen Sie das Gerät spannungsfrei, bevor mit einer Reparatur begonnen wird.
• Im Zusammenhang mit eventuellen scharfen Rändern empfehlen wir Ihnen, während der Montage des Geräts Arbeitshandschuhe zu tragen.
• Der Abstand zwischen dem niedrigsten Punkt des Geräts und einer Gaskochplatte muss mindestens 75 cm betragen. Bei einer elektrischen, keramischen oder Induktionskochplatte muss ein Abstand von mindestens 65 cm vorhanden sein.
• Wenn in der Anleitung der Kochplatte ein größerer Abstand empfohlen wird, muss der Dort angegebene Abstand eingehalten werden.
• Wenn in den Anweisungen der Gaskochplatte ein größeres Abstand angegeben ist, ist dieser zu berücksichtigigen.
• Warning: Wenn die Schrauben oder anderen Befestigungsmittel nicht so verwendet werden, wie in der Installationsanleitung angegeben ist, kann ein Stromschlag verursacht werden.
• Wenn Sie Sicherheitsanweisungen und Warnungen nicht einhalten, kann der Hersteller nicht für dadurch entstehende Schäden haftbar gemacht werden.
• Dieses Gerät ist für den Gebrauch in Haushalten oder für einen ähnlichen Gebrauch ausgelegt, z. B.:
• in Personalkuchen, in Geschäften, im Büro und in anderen Arbeitsumgebungen;
• auf bäueralichen Anwesen;
• von Gästen in Hotels, Motels und anderen Unterkunftsbereichen;

• in Bed & Breakfasts/Fremdenzimmern und ähnlichen Umgebungen.

• Verwenden Sie das Gerät nur in Innenräumen.

• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät gereinigt oder repariert wird.
• Wenn Sie beschreiben, das Gerät wegen eines Defekts nicht mehr zu verwenden, empfehlen wir Ihnen, das Kabel zu durchtrennen, nachdem Sie den Stecker aus der Steckdose gezogen haben. Bringen Sie das Gerät zur entsprechenden Abfallverwertungsstelle ihrer Gemeinde.

Elektroabfälle)dürfen nicht mit dem Restmull entsorgt werden. Bringen Sie diese Geräte zur Abfallverwertungsstelle ihrer Gemeinde, sodassie safer verarbeitet werden.

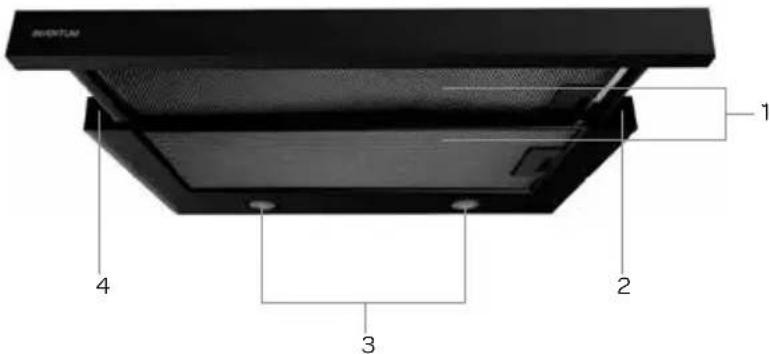

2 Produktbeschreibung

1. Metallfettfilter - 2 Stuck
2. Stufenschalter
3. Beleuchtung (LED-Spots 2 × 3,0W )
4. Schalter für die Beleuchtung

3 Inbetriebnahme

Bevor Sie das Gerät zum ersten Mal verwenden, gehen Sie wie folgt vor: Packen Sie die Abzugshaube vorsichtig aus und entfernen Sie das gesamte Verpackungsmaterial. Bewahren Sie die Verpackung (Plastikbeutel, Styropor und Pappe) immer für Kinder unzugänglich auf. Kontrollieren Sie das Gerät nach dem Auspacken gründlich auf äußerliche Schäden, die eventuell durch den Transport entwickelten sein können. Stellen Sie das Gerät auf einen stabilen und ebenen Untergrund.

Die Installation und der elektrische Anschluss müssen von einem qualifizierten Techniker und in Übereinstimmung mit der Installationsanleitung und den vor Ort geltenden Vorschriften ausgeführrt werden.

In der Installationsanleitung ist beschrieben, wie das Gerät aufgestellt werden muss - Kapitel 7.

Das Gerät muss an eine ordnungsgemäß installierte Schuko-Wandsteckdose angeschlossen werden. Die Spannung muss mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmen.

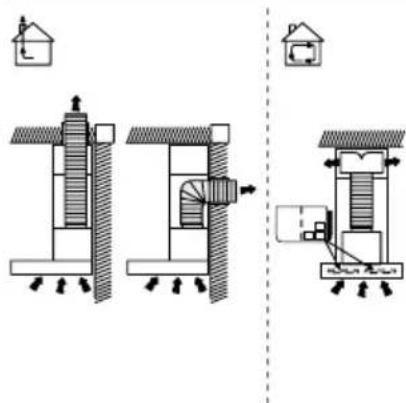

ABLUFTSYSTEM

These Abzugshaube kann die beim Kochen entstehenden Dampfe auf zwei Arten ableiten: ins Freie über einen direkten Luftabzug (Abluftbetrieb) oder im Umluftbetrieb. Entscheiden Sie, wie Sie die Abzugshaube verwenden möchten, und installieren Sie diese dann in Übereinstimmung mit den Vorschriften.

ABFUHR INS FREIE - AnschlieBen an einen Abluftkanal.

Die angesaugten und gefilterten Kochdampfe werden ins Freie abgeleitet.

UMLUFT - Die Fettteilchen und die angesaugten Kochdampfe werden gefiltert. Die angesaugte Luft wird nicht abgeleitet, sondern wieder zurück in die Kuche geblasen. Ein frei Ausstrom der angesaugten Luft ist notwendig.

Zusatzinformation:

-itte beachten Sie:Neue Hauser haben möglicherweise keine Abflusse nach auBen.
- Für die Rezkirkulation ist es notwendig, Kohlefilter oder einen Plasmafilter zu verwenden gebrauchen. Für weitere Informationen über die Unterschiede zwischen Kohlenstoff- und Plasmafilter auf www.inventum.eu.

Achtung! Die Kohlenstofffilter und Plasmafilter gehoren nicht zum standardmäßigen Lieferumfang. Sie müssen these Zubehör separat bestellen.

4 Bedienung des Geräts

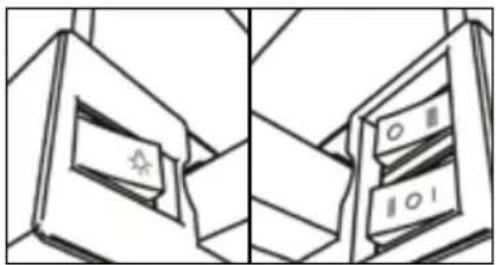

DIE ABZUGSHAUBE EIN- UND AUSSCHALTEN

Die Abzugshaube ist mit drei Schaltern ausgeführrt. Links befindet sich der Schalter für die Beleuchtung und rechts befinden sich zwei Schalter zur Regelung der Leistungsstufen.

• Um den Motor auszuschalten, müssen beide Stufenschalter auf 0 gestellt werden.
• Stellen Sie den unteren Schalter auf I; daraufhin lauft der Motor mit der niedrigsten Stufe.
• Stellen Sie den unteren Schalter II; der Motor lauft jetzt mit der mittleren Stufe.
• Stellen Sie den oberen Schalter auf III; der Motor lauft nun mit der hochsten Stufe. Wenn der Motor ausgeschaltet ist, können Sieihn auch direkt in der hochsten Stufe einschalten, indem Sie den oberen Schalter auf III stellen.
• Drücken Sie den Schalter, um die Beleuchtingeinzuschalten.
• Drücken Sie denselben Schalter erneut, um die Beleuchtinge auszuschalten.

Schalten Sie die Beleuchtung gegebenenfalls ein, sodass ausreichend Licht auf den Kochbereich falt. Schalten Sie den Motor der Abzugshaube vorzugsweise bereits eine Minuten, bevor Sie mit dem Kochen beginnen, auf der gewündsten Stufe ein. Lassen Sie den Motor der Abzugshaube noch 5 bis 10 Minuten weiterlaufen, wenn Sie mit dem Kochen fertig sind. Damit entfern Sie alle Essensgerüche aus der Küche. Wenn Sie einen Plasmafilter verwenden, sollen Sie eine Nachlaufzeit von mindestens 15 Minuten einhalten.

5 Reinigung und Wartung

Schalten Sie das Gerät aus, bevor Sie die Abzugshaube reinigen. Ziehen Sie den Stecker aus der Steckdose oder stellen Sie den betreffenden Gruppenschalter im Zählerschrank auf Null.

Reinigen Sie die Innen- und AuBenseite der Abzugshaube regelmäg. Verwenden Sie dazu warmes Wasser mit beispiselsweise Spulmittel, Allesreiniger oder Edelstahlriniger. Reinigen Sie die Schalter und die Bereiche rundum die Schalter nur mit einem feuchten Tuch. Verwenden Sie keine aggressiven scheuern den Reinigungsmittel oder Mittel, die Alkohol enthalten. Reinigen Sie die Schalter und die Bereiche rundum die Schalter nur mit einem feuchten Tuch. Achtung: Wenn die Abzugshaube nichtrechtzeitig gereinigt wird, kann Feuergefahr bestehen.

FETTFILTER

Ein Metallfettfilter filter Fetteilchen aus der Luft. Der Filter kann daher (je nach der Intensität des Gebrauchs) im Laufe der Zeit verstopfen. Der Metallfettfilter braucht nicht ausgetauscht zu werden, er muss jedoch mindestens einmal pro Monat gereinigt werden. Sie können ihn von Hand abwaschen oder bei niedriger Temperatur in der Spulmaschine spulen. Sorgen Sie davon, dass die Fettfilter vollkommen trocken sind, bevor Sie diese wieder in die Abzugshaube einsetzen.

Verwenden Sie keine aggressiven Reinigungsmittel.

Wenn die Fettfilter nichtrechtzeitig gereinigt werden, kann Feuergefahr entstehen.
Wenn die Fettfilter in der Spulmaschine gereinigt werden, konnen sie sich verfarben. Das hat jeder keinen Einfluss auf die Funktion.

AUSBAUEN DES FETTFilters

Kontrollieren Sie, dass der Stecker aus der Steckdose gezogen ist. Ziehen Sie den Fettfilter auf sich zu und kippen Sie diesen zur Seite nach unten. Halten Sie eine Hand unter den Filter, wenn Sie diesen Herausnahmen; damit stellen Sie sicher, dass der Filter beim Herausnahmen nicht auf die Kochplatte fällt.

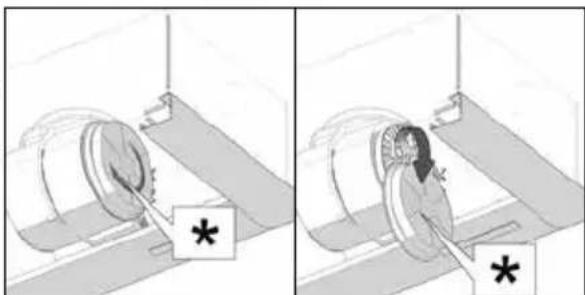

KOHLENSTOFFFILTER AUSTAUSCHEN

Ein Kohlenstofffilter reinigt die Luft und filtert Gerüche Heraus, die beim Kochen entstehen. Verwenden Sie einen Kohlenstofffilter, wenn die Abzugshaube nicht an einen Abzugkanal angeschlossen ist. Ein Kohlenstofffilter kann nicht gereinigt werden. Daher müssen Sie diesen mindestens alle vier Monate austauschen; das genaue Intervall ist von ihren Kochgewohnheiten abhängig.

• Bauen Sie die Fettfilter aus.
• Befestigen Sie zwei Kohlenstofffilter auf dem Motor. Einen auf jeder Seite.
• Setzen Sie die Fettfilter wieder ein.

30 · Deutsch

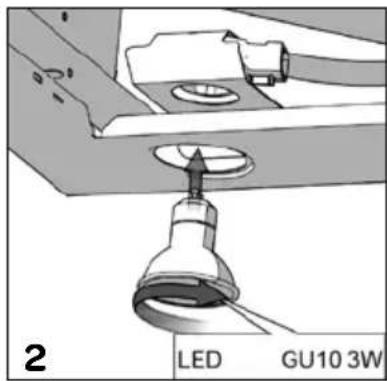

AUSTAUSCHEN DER LED-LAMPE

Eine defekte LED-Lampe in der Abzugshaube konnen Sie selbst austauschen. Gehen Sie damit wie folgt vor:

Ziehen Sie den Stecker aus der Steckdose oder unterbrechen Sie die Stromversorgung, indem Sie die Sicherung im Zählerschrank ausschalten.
Bauen Sie die Metallfettfilter aus und drucken Sie den Lampenhalter von der Innenseite aus nach unten - Abbildung 1.

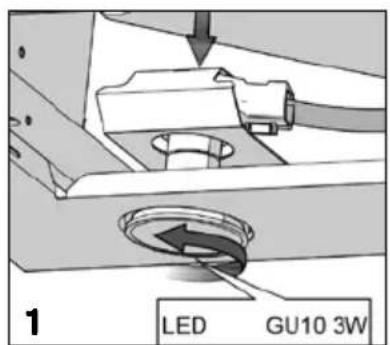

- Drehen Sie die defekte LED-Lampe rechtsherum aus dem Halter - Abbildung 1. Ersetzen Sie die defekte LED-Lampe durch eine Lampe desselben Typs (3.0 W LED Spot).
- Drehen Sie die neue LED-Lampel linksherum in den Halter - Abbildung 2. Die Lampe federt von alleine in die richtige Position zurück. Wenn dies nicht von alleine geschieht, konnen Sie den Halter vorsichtig zurückbügen, sodass sich die LED-Lampe wieder in der richtigen Position befindet.
- Setzen Sie die Metallfettfilter wieder ein und stecken Sie den Stecker in die Steckdose.

6 Störungen

Was mssn Sie bei Prolemen mit der Abzugshaube tun? Kontrolieren Sie anhand der unten aufgehrten Losing, ob Sie das Problem selbst beheben konnen, bevor Sie Kontakt mit dem Kundendienst von Inventum aufnehmen.

Der Motor Funktioniert nicht mehr

• Ist der Stecker richtig in die Steckdose gesteckt?
• Liegt eine Stromstörung vor?
• Ist eine Sicherung im Zährerschrank defekt?

Die Abzugshaube saugt nicht richtig ab/ macht mehr Lärm.

• Hat der Abzug die richtigen Abmessungen?
• Ist der Abzug blockiert/verstopf?
• Der Abzug muss mindestens einen Durchmesser von 150 mm haben. Ein kleiner Durchmesser kann die Saugleistung des Motors negativ beeinflussen.
• Sind die Fettfilter sauber?
• Wurden die Kohlenstofffilter länger als 6 Monate nicht ausgetauscht? Die Kohlenstofffilter austauschen.
• Ist eine ausreichende Luftzufuhr gewährleistet, um die abgeleitete Luft zu ersetzen?

7 Installationsanleitung

Lesen Sie diese Installationsanweisungen sorgfältig durch, bevor Sie mit der Installation beginnen.

Wir empfehlen Ihnen, die Abzugshaube mit zwei Personen zu montieren.

Die Abzugshaube muss genau über dem Kochbereich befestigt werden. Zwischen dem Kochbereich und der Unterseite der Abzugshaube muss folgender Mindestabstand eingehalten werden:
- 65 cm bei einer elektrischen, keramischen oder Induktionskochplatte
- 75 cm bei einer Gaskochplatte
- Wenn Sie die Abzugshaube an einen bestehenden Abluftkanal anschließen, daß kein anderes Gerät (z. B. ein Durchlauferhitzer oder ein Ofen) an diesen Kanal angeschlossen sein/werden.
Die optimale Funktion der Abzugshaube hangt von der Länge des Abluftrohrs und der Anzahl Bogen ab. Versuchen Sie, beides möglichst zu begrenzen.
- Der Anschluss für die Abfuhr der Abzugshaube muss einen Durchmesser von 150 mm haben.

INSTALLATION DER ABZUGSHAUBE

Die Installation der Abzugshaube ist bei Abluftbetrieb (Abzug ins Freie) und Umluftbetrieb möglich.

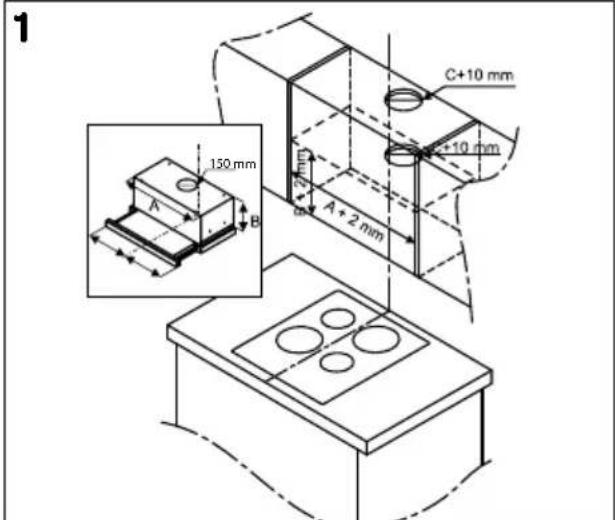

1 Nehmen Sie die Fettfilter hersus.

Positionieren Sie die Abzugshaube an der gewündsten Stelle mit einer Mindesthöhe von 65 cm über dem Kochbereich und markieren Sie die Unterseite der Abzugshaube auf der Mauer/Seitenwand. Legen Sie die Mitte der Abzugshaube fest.

Legen Sie die Mitte des Kochbereichs fest und markieren Sie diesen Punkt in der Höhe der Abzugshaube. Dies ist erforderlich, um die Abzugshaube genau zentriert über dem Kochbereich montieren zu konnen.

A = komplette Breite: 562 mm
B = komplette Höhe: 187 mm
C = Durchmesser der Abzugssöffnung: Ø 150 mm.

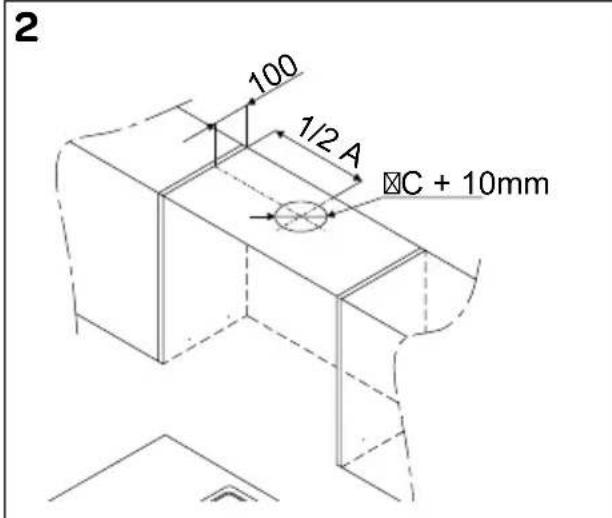

2 Legen sie die Position des Luftabzugsrohres fest. Begrenzen Sie die Anzahl Bogen möglichst und vermeiden Sie unnottige Längen beim Abzugsrohr. Dadurch Funktioniert die Abzugshaube better.

Sagen Sie die LÖcher für das Abzugssrohr aus. Die Abzugssöffnung (C) hat einen Durchmesser von 150 mm. Das Loch für das Abzugssrohr muss 10 mm größter als das Abzugssrohr sein.

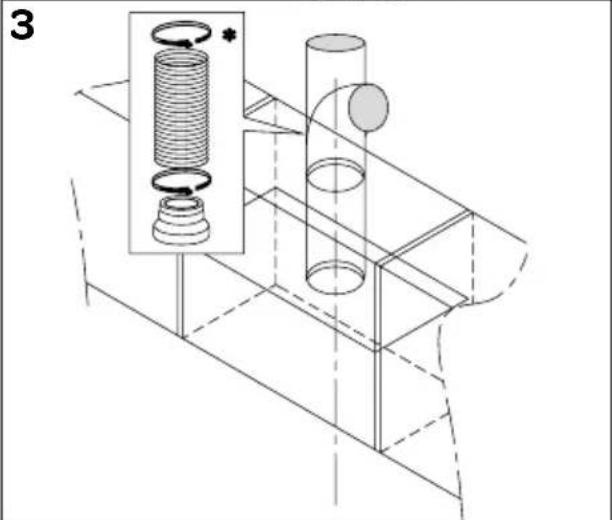

3 Befestigen Sie das Abzugsrohr an der Oberseite des Abzugskanals und setzen Sie es lose herunterhängen.
4 Entscheiden Sie, auf welche Weise Sie die Abzugshaube montieren möchten - 4a, 4b oder 4c.

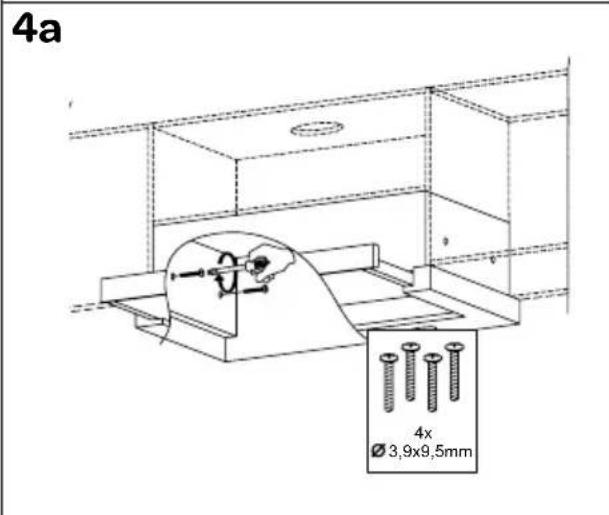

4a Die Abzugshaube kann durch Lieder in der Seite des Gehäuses mit Hilfe von Schrauben im Kuchenschrank befestigt werden.

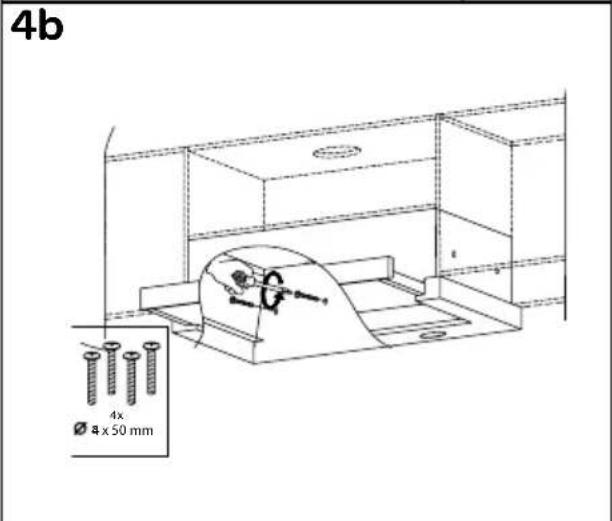

4b Die Abzugshaube kann durch LÖcher in der Rückwand des Gehäuses mithilfe von Schrauben durch den Kühenschrank in der Wand befestigt werden.

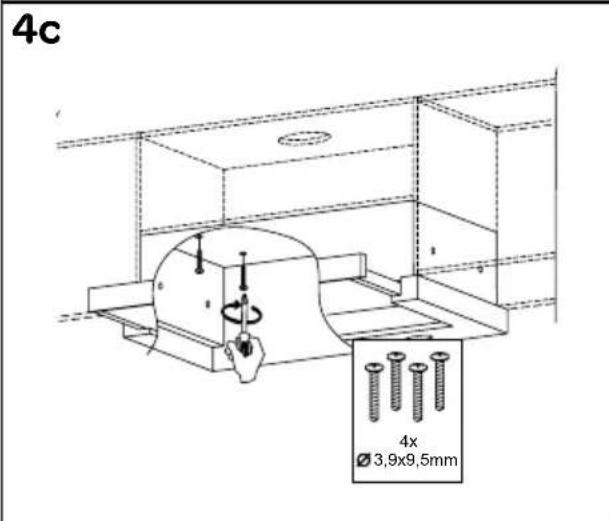

4c Die Abzugshaube kann durch Lieder in der Oberseite des Gehäuses mithilfe von Schrauben im Kuchenschrank befestigt werden.

Nehmen Sie die Abzugshaube ab und bohren Sie die Locher vor. Verwenden Sie einen Bohrer mit einem Durchmesser von 8 mm. Bohren Sie die Locher etwa 45 mm tief.

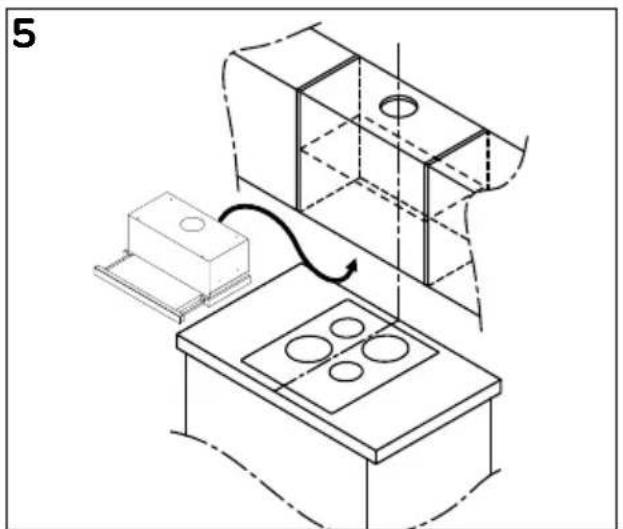

5 Bringen Sie die Abzugshaube wieder im Kuchenschrank an. Wenn der Abluftkanal nicht mehr zuganglich ist, muss das Abluftrohr bereits an der Abzugshaube befestigt werden, bevor Sie die Abzugshaube komplett in den Kuchenschrank einsetzen.
Schrauben Sie die Abzugshaube jetzt mit den im Lieferumfang enthaltenen Schrauben am Kuchenschrank fest.
6 Setzen Sie die Fettfilter wieder ein.

Entfernen Sie die gesamte Schutzfolie, bevor Sie die Abzugshaube verwenden.

ELEKTRISCHER ANSCHLUSS

Kontrollieren Sie, ob die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Stecken Sie den Stecker in die Steckdose. Die Abzugshaube ist mit einem Anschlussstecker versehen. Installieren Sie die Abzugshaube so, dass der Stecker immer zugänglich ist. Bringen Sie die Steckdose damit vorzugsweise an einer nicht sightbaren Stelle an, zum Beispiel hinter dem Abluftkanal.

Achtung: Wenn Sie einen festen Anschluss herstellen,müssen Sie davon sorgen,dass in der Zufahrleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm eingebaut wird.

TECHNISCHE DATEN

	INVENTUM
Typenummer AKV6004ZWA
Energieeffizienzklasse C
Beleuchtungseffizienzklasse A
Klasse für den Fettabscheidegrad D
Luftstrom (bei minimaler und bei maximaler Geschwindigkeit) [m3/h] 155/335
Luftschallemissionen bei minimaler und maximaler Geschwindigkeit [dB] 49/65
Leistungsaufnahme im Aus-Zustand (Po) [W] -
Leistungsaufnahme im Bereitschaftszustand (Ps) [w] -
Ausführung
Farbe Material Schwarz
Anzahl Motoren 1
Beleuchtung 2 x 3 W
Anzahl Aluminium-Fettfilter 2
Dazugehöriger Kohlenstofffilter (nicht enthalten) KS61
Dazugehöriger Plasma-Filter (nicht enthalten) IPF800R
Abmessungen
Breite [mm] 600
Durchmesser Abzug [mm] 150
Technische Daten
Anschlusswert [W]	126 W
Netzspannung [V] / Netzfrequenz [Hz]	220-240 V ~ 50 Hz

Hinweis: Die technischen Daten der Abzugshaube finden Sie auf dem Typenschild, das auf der linken Innenseite angebracht ist.

Allgemeine Service- und Garantiebedingungen

Wie wichtig Kundenservice ist, brauchen wir Ihnen nicht zu sagen. Wir entwickeln unsere Produkte so, dass Sie jahrelang unbeschwert Freude daran erleben konnen. Soltte Dennoch ein Problem auftreten, dann dürfen Sie unseres Erachtens sofort eine Lösung erwarten. Darum bieten wir Ihnen auf all unsere Produkte einen Umtauschservice an, zusätzlich zu den Rechten und Ansprüchen, die Ihnen gesetzlich zustehen. Durch den Umtausch eines Produktes oder Geräteils ersparen wir Ihnen Zeit, Mühe und Kosten.

Zwei Jahre volle Werksgarantie

1. Auf alle Produkte von Inventum erhalten Sie als Konsum standardmäßig zwei Jahre volte Werksgarantie. Innerhalb desses Zeitraums wird ein defektes Produkt oder Geräteil in jedem Fall gratis gegen ein neuen Exemplar umgetauscht. Um ihren Anspruch auf die zweijährige volle Werksgarantie geltend zu machen, wenden Sie sich an das Geschäft, bei dem Sie das Produkt gekauft haben, oder kontaktieren Sie den Kundenservice von Inventum mittels des Formulars auf der Seite www.inventum.eu/service-aanvraag.
2. Die Garantiezeit von zwei Jahren beginnnt am Datum des Ankaufs des Produktes.
3. Zur Geltendmachung des Garantieanspruches ist eine Kopie des Originalkaufbeleges vorzulegen.
4. Die Garantie gilt ausschließlich bei normalem Hausgebrauch der Inventum Produkte innerhalb der Niederlande.

Fünf Jahre Inventum-Garantie

1. Auf die meisten großen Haushaltsgeräte und eine Auswahl kleiner Haushaltsprodukte gewährt Inventum die fünfjährige Inventum-Garantie. Diese fünfjährige Inventum-Garantie besteht aus der zweijährigen, vollen Werksgarantie sowie einer anschließenden, dreijährigen Zusatzgarantie. Um ihren Anspruch auf eine dreijährige Zusatzgarantie zu aktivieren, müssen Sie lediglich das Produkt innerhalb von 45 Tagen nach Ankauf registrieren. Im folgenden Abschnitt erfolhen Sie mehr über die Registriierung des Produktes.
2. Für die fünfjährige Inventum-Garantie gilt, dass ein defektes Produkt oder Geräteil während der ersten zwei Jahre in jeder Fall kostenLOS gegen ein neues Exemplar umgetauscht wird. Wahrend des dritten bis einschließlich fünften Jahres bezahlen Sie nur die Kosten des Umtauschs. Die aktuellen Umtauschkosten finden Sie auf der Seite www.inventum.eu/omruilkosten.
3. Um ihren Anspruch auf die fünfjährige Inventum-Garantie geltend zu machen, wenden Sie sich an das Geschäft, bei dem Sie das Produkt gekauft haben, oder kontaktieren Sie den Kundenservice von Inventum mittels des Formulars auf der Seite www.inventum.eu/service-aanvraag.
4. Die Garantiezeit von fülf Jahren beginnnt am Datum des Ankaufs des Produktes.
5. Zur Geltendmachung des Garantieanspruches ist eine Kopie des Originalkaufbeiges vorzulegen.
6. Die Garantie gilt ausschließlich bei normalem Hausgebrauch der Inventum Produkte innerhalb der Niederlande.

Produktregistrierung

1. Die dreijährige Zusatzgarantie erhalten Sie einfach und kostenlos, indem Sie das Produkt innerhalb von 45 Tagen nach Ankauf auf der Internetseite www.inventum.eu/garantie-Registraratie registrieren. Sollen Sie das Produkt nicht innerhalb von 45 Tagen nach Ankauf registriert haben, können Sie die noch innerhalb von zwei Jahren nach Ankauf nachholen. Dann sind jedoch Kosten mit dieser Registierung verbunden. Die einzelmaligen Registrierungskosten betragen 89,- € für jeges einzeln Deutsche Produkt. Eine Regelierung ist nur für Produkte möglich, für die die fünfjährige Inventum-Garantie gilt.itte entnehmer Sie der Gebrauchsanleitung des Produktes oder den Produktinformationen auf der Website von Inventum, ob auf这点es Produkt die fünfjährige Inventum-Garantie gewährt wird.
2. Die Garantiezeit beginnnt immer am Datum des Ankaufs des Produktes. Auch wenn das Produkt erst später für die Zusatzgarantie registriert wird, wird die Garantiezeit ab dem ursprünglichen Kaufdatum gerechnet.
3. Die dreijährige Zusatzgarantie konnen Sie nur dann beantragen, wenn Sie über eine Kopie des Originalkaufbeleges und die Bescheinigung der fünfährigen Inventum-Garantie verfügen.

Große Haushaltsgeräte

1. Störungen oder Defekte an große Haushaltsgeräten (freistehende oder eingebaute Weiße Ware) können mittels des Formulars auf der Seite www.inventum.eu/service-aanvraag, Telefonisch beim Kundenservice von Inventum oder über das Geschäft, bei dem Sie das Gerät gekauft haben, gemeldet werden. Die Telefonnummer des Kundenservice finden Sie auf unserer Website www.inventum.eu.
2. Bei gemeldeten Störungen oder Defekten an große Haushaltsgeräten kann Inventum vor Ort beim Konsumenten in den Niederlanden das defekte Gerät von einem Haushaltsgerätemonteur überprüfen und daraufhin eine Reparatur durchführten setzen. Der Kundenservice von Inventum kann auch beschlossen, das Gerät umzutauschen.
3. Sollten Sie eine Störung oder einen Defekt an einem groBen Haushaltgerät in den ersten zwei Jahren ab dem Datum des Ankaufs melden, stellt Inventum keine Kosten für Umtausch, Anfahr, Ersatzteile, Materialverwendung und Arbeitslohn in Rechnung.
4. Wenn Sie das Produkt auf www.inventum.eu/garantie-registry-upauf die oben genannte Weise registriert haben und daraufufhin eine Störung an einem groen Haushaltsgerät im dritten bis einschließlich fünften Jahr ab dem Datum des Ankaufs melden, dann gilt die fünfjährige Inventum-Garantie und wird das Gerät kostenlos repariert oder umgetauscht. Bei Reparatur oder Umtausch des Gerätes werden dann nur Umtauschkosten fällig. Die aktuellen Umtauschkosten

50 · Deutsch

finden Sie auf der Seite www.inventum.eu/omruilkosten. Falls Sie das Produkt nicht registriert haben, gilt die dreijährige Zusatzgarantie nicht.

1. Bei einer Meldung einer Störung oder eines Defektes nimmt der Monteur innerhalb eines Werktages mit Ihnen Kontakt auf, um einen Besuchstermin zu vereinbaren. Bei einer Meldung am Wochenende oder an Feiertagen geschieht dies am nachstfolgenden Werktag.
2. Falls Sie eine Störung oder einen Defekt mittels des Formulars auf der Seite www.inventum.eu/service-aanvraag melden, werden Sie mittels mobiler Nachrichten und per E-Mail über den weiteren Verlauf auf dem Laufenden gehalten.
3. Die Garantiezeit beginnnt am Datum des Ankaufs des Produktes.
4. Zur Geltendmachung des Garantieanspruches ist eine Kopie des Originalkaufbeleges und die Bescheinigung der fünfjährigen Inventum-Garantie vorzulegen.
5. Die Garantie gilt ausschließlich bei normalem Hausgebrauch der Inventum Produkte innerhalb der Niederlande.

Störungen oder Defekte außerhalb der Garantiezeit

1. Im Falle von Störungen oder Defekten an kleinen oder großen Haushaltsgeräten außerhalb der Garantiezeit kann dies beim Kundenservice mittels des Formulars www.inventum.eu/service-aanvraag oder durch einen Anruf beim Kundenservice gemeldet werden.
2. Der Kundenservice bittet Sie möglicherweise, das Produkt für eine Überprüfung oder Reparatur einzusenden. Die Versandkosten gehen auf ihre Rechnung.
3. Mit der Überprüfung, ob eine Reparatur möglich ist, sind Kosten verbunden, zu denen Sie im Voraus ihre Zustimmung geben müssen.
4. Bei groen Haushaltsgeraten kann Inventum auf Ihr Ersuchen hin einen Haushaltsgeratemonteur beauftragen. Die Kosten fur die Anfahr, die Ersatzteile und das Material sowie der Arbeitslohn werden Ihnen dann in Rechnung gestellt.
5. Im Falle eines Reparaturauftrages müssen die Reparaturkosten vorab bezahlt werden. Bei einer Reparatur durch einen Haushaltsgerätemonteur müssen die Kosten der Reparatur vor Ort beim Monteur, vorzugsweise durch elektronische Zahlung, beglichen werden.

Garantieausschluss

1. Die oben genannten Garantien gelten nicht im Falle von:

normaleM VerschleB;
- unsachgemäßem oder zweckwidrigem Gebrauch;
- unzureichender Wartung;
- Nichtbeachtung der Bedienungs- und Wartungsvorschriften;
- unfachmännischer Montage oder Reparatur durch Dritte oder den Konsumenten selbst;
- Verwendung von Nichtoriginalteilen durch den Konsumten;
- geschäftlicher oder gewerbblicher Nutzung;
- Entfernung der Seriennummer und/oder des Typenschildes.

1. Gleichzeitig gilt die Garantie nicht für normale Konsumartikel wie z.B.:

2. Knethaken, Backbleche, (Kohlenstoff-)Filter u.Ä;

3. Batterien, Gluhbirnen, Kohlenstofffilter, Fettfilter usw.;
4. externe Verbindungskabel;
5. Glaszubehör und Glasteile wie z.B. Ofentüren;

6. sowie ähnliche Artikel.

7. Nicht von der Garantie abgedeckt sind Transportschäden, sofern diese nicht von Inventum verursacht wurden. Kontrollieren Sie darum Ihr neues Gerät, bevor Sie es in Gebrauchnehmen. Sollten Sie Beschädigungen feststellen, sind diese innerhalb von fünf Werktagen nach Ankauf beim Geschäft zu melden, bei dem Sie das Produkt gekauft haben, oder beim Kundenservice von Inventum mittels des Formulars auf der Seite www.inventum.eu/service- anvraag. Falls Transportschäden nicht innerhalb dieser Frist gemeldet werden, übernimmt Inventum diesbezüglich keinerlei Haftung.

8. Vonder Garantie und/oder einem Ersatz ausgeschlossen sind: Defekte, Verlust oder Beschadigung des Gerätes infolge eines Vorfalls, der normalerweise von der Hausratversicherung abgedeckt ist.

Wichtige Informationen

1. Der Entsatz oder die Ausbesserung eines defekten Produktes oder eines seiner Geräteile hat nicht eine Veränderung der ursprünglichen Garantiefrist zur Folge.
2. Ersetzte Geräteile, Verpackungsmaterial und umgetauchte Apparate werden vom Haushaltsgerätemonteur mitgenommen und gehen in Inventums Eigentum über.
3. Falls eine Reklamation unbegrundet ist, gehen alle Kosten, die dadurch entstanden sind, auf Rechnung des Konsumenten.
4. Nach Ablauf der Garantiefrist werden alle Kosten für die Ausbesserung oder den Entsatz, einschließlich der Verwaltungs-, Versand- und Anfahrstkosten, dem Konsumenten in Rechnung gestellt.
5. Inventum haftet nicht für Schaden, der infolge ungeeigneter Einbausituationen entstanden ist.
6. Inventum übernimmt auch keine Haftung für Schaden aus außerhalb des Gerätes entstandenen Ursachen, es sei dess, dass sich diese Haftung aus zwingenden Rechtsvorschriften ergibt.
7. Auf diese Garantie- und Servicebedingungen ist niederlandisches Recht anwendbar. Rechtsstreitigkeiten unterliegen, ausschließlich dem Urteil des zuständigen niederlandischen Richters.

Änderungen und Druckfehler vorbehalten / Sous réserve de modification
