GTFSI05 - Radio GlobalTronics - Kostenlose Bedienungsanleitung

Produkttyp	Set mit Funksteckdosen
Marke	GlobalTronics
Modell	GTFSI05
Lieferumfang	2 Steckdosen mit Schalter (GT-FSI-05), 2 Steckdosen mit Dimmer (GT-FSI-05d), 1 Fernbedienung (GT-8000), 2 AAA-Batterien
Versorgungsspannung	230 V ~ 50 Hz
Kommunikationsfrequenz	433,92 MHz
Maximale Reichweite (Freifeld)	ca. 40 m
Maximale Belastung pro Steckdose (ohne Dimmer)	2300 W (10 A)
Kompatible Last für Dimmersteckdosen	230 V Glühlampen/Halogenlampen: 20-300 W; 12 V Lampen mit elektronischem Transformator: 20-200 W
Anzahl Fernbedienungskanäle	4 Kanäle + Master ON/OFF-Tasten
Fernbedienungsstromversorgung	2 AAA-Batterien (LR03) 1,5 V
Schutzsicherung (Dimmersteckdose)	Minisicherung T1,6H 250 V (1,6 A) 5×20 mm
Betriebstemperatur	0 °C bis 35 °C
Hauptfunktionen	Ein-/Ausschalten einzeln oder gruppiert, Drehdimmer, Speicherung der Einstellungen (ca. 1 Stunde nach Trennung vom Netz)
Sicherheit	Integrierte Kindersicherung in den Steckdosen, Überlastschutzsicherung
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes Tuch verwenden; nicht in Wasser tauchen
Allgemeine Informationen	CE-Kennzeichnung, GS-Zeichen; 3 Jahre Garantie (außer Verschleißteile)

Häufig gestellte Fragen - GTFSI05 GlobalTronics

Wie ersetze ich die Sicherung der Dimmersteckdose?

Trennen Sie die Steckdose vom Netz. Entfernen Sie den Sicherungshalter unter den Steckerstiften. Ersetzen Sie die Sicherung durch ein identisches Modell T1,6H 250V (1,6 A, 5×20 mm) im Handel erhältlich.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Drücken Sie mit einem Stift die Taste NEW CODE im Batteriefach, weisen Sie dann alle Kanäle den Steckdosen neu zu. Überprüfen Sie auch den Zustand der Batterien.

Kann ich einen Staubsauger oder ein Fernsehgerät an eine Dimmersteckdose anschließen?

Nein, die Dimmersteckdosen sind nur für kompatible Lampen (230V Glüh-/Halogenlampen) ausgelegt. Der Anschluss eines elektronischen Geräts kann dieses beschädigen und den Dimmer zerstören.

Wie weise ich einer Funksteckdose einen Kanal zu?

Halten Sie die Taste LERNEN an der Steckdose gedrückt, drücken Sie dann die Taste ON des gewünschten Kanals auf der Fernbedienung. Die visuelle Bestätigung erfolgt durch die Kontrollleuchte.

Warum leuchtet die Kontrollleuchte der Dimmersteckdose dauerhaft?

Die Leuchte variiert je nach Helligkeit der angeschlossenen Lampe. Je dunkler die Lampe, desto heller leuchtet die Kontrollleuchte. Sie erlischt vollständig, wenn die Lampe auf voller Leistung ist.

Wie hoch ist die maximale Reichweite der Fernbedienung?

Die Reichweite im Freifeld beträgt ca. 40 Meter. In Gebäuden verringern Wände und Hindernisse diese Distanz. Eine verringerte Reichweite kann durch Störungen oder Metallhindernisse verursacht werden.

Was tun, wenn eine Steckdose von selbst ausgeht?

Dies kann durch Störungen eines anderen Geräts verursacht werden. Erzeugen Sie einen neuen Code über die Taste NEW CODE auf der Fernbedienung und weisen Sie die Kanäle neu zu.

Wie reduziere ich die Helligkeit einer Lampe mit der Fernbedienung?

Drücken Sie den entsprechenden Kanal der Dimmersteckdose, verwenden Sie dann die Tasten + (erhöhen) und - (verringern) auf der Fernbedienung, um die Intensität einzustellen.

Kann ich LED-Lampen mit den Dimmersteckdosen verwenden?

Das Handbuch erwähnt nur 230V Glüh- und Halogenlampen sowie bestimmte 12V Lampen mit elektronischem Transformator. LED werden nicht empfohlen, es sei denn, der Hersteller gibt explizit die Kompatibilität mit einem Dimmer an.

Wie reinige ich die Funksteckdosen?

Trennen Sie die Steckdose vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Chemikalien oder Wasser und tauchen Sie die Komponenten nicht in Flüssigkeit.

BEDIENUNGSANLEITUNG GTFSI05 GlobalTronics

BEDIENUNGSANLEITUNG MODE D'EMPLOI MANUALE DI STRUZIONI

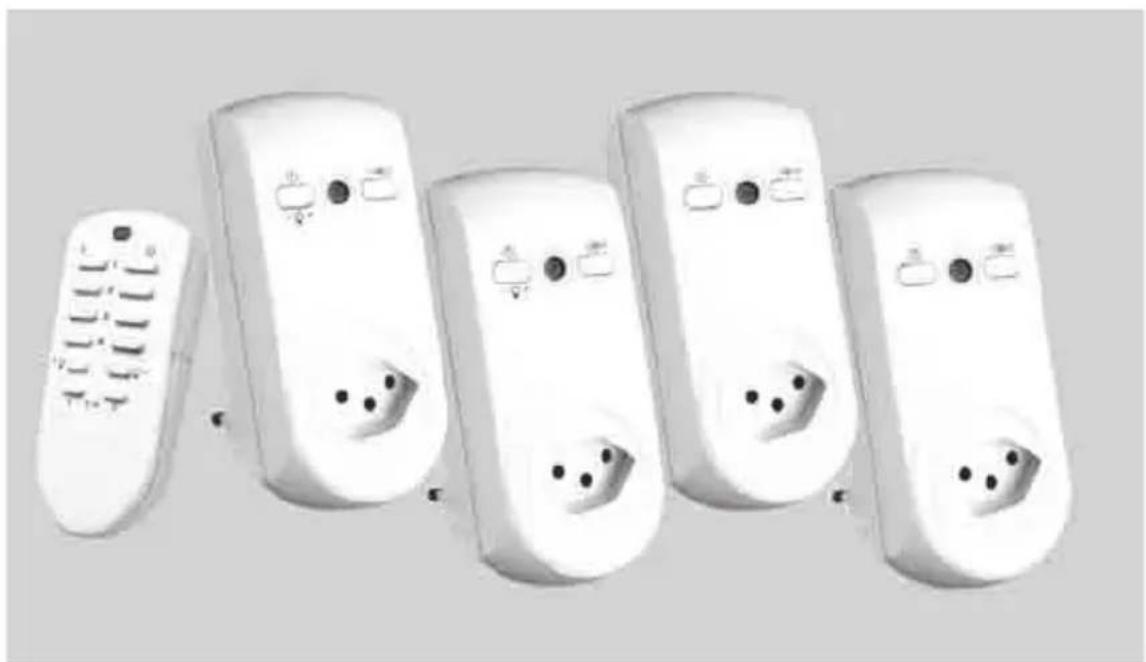

FUNKSTECKDOSEN-SET FÜR INNEN 5-TEILIG
SET DE PRISES TELECOMMANDEES POUR
L'USAGE INTERNE 5 PIECES
SET 5 PEZZI - PRESE DI CORRENTA A ONDE
RADIO PER INTERNI
GT-8000, GT-FSI-05, GT-FSI-05d

INHALTSANGABE

TEILEBEZEICHNUNG FERNBEDIERUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TEILEBEZEICHNUNG FUNKSTECKDOSEN .Seite 2
EINFUHRUNG.. .Seite 3
SICHERHEITSHINWEISE . 4-5
LEISTUNGSMERKMALE .Seite 6-7
Lieferumfang .Seite 6 Funktionen .Seite 6
Technische Daten .Seite 6
Hinweise zur Reichweite .Seite 7
ANSCHLUSS VON GERÄTEN .Seite 8-10
Funksteckdose ohne Dimmer (GT-FSI-05) .Seite 8
Funksteckdose mit Dimmer (GT-FSI-05d) 8-10
VORBEREITENDE MASSNAHMANEN. 11-14
Einlagen/Wechseln der Batteriene 11-12
Installation der Funksteckdosen.. 12-13
Anzeige an der Funksteckdose ohne Dimmer . 13
Anzeige an der Funksteckdose mit Dimmer . 13-14
ZUORDNEN DER KANÄLE ZU DEN FUNKSTECKDOSEN ...Seite 15-17
Wechseln der Feinsicherung bei der Funksteckdose mit Dimmer
(GT-FSI-05d) .Seite 16
Technische Daten der Feinsicherung .Seite 17
BEDIENUNG. 18-19
Direkt and der Funksteckdose ohne Dimmer .Seite 18
Direkt and der Funksteckdose mit Dimmer.. .Seite 18
Über die Fernbedienung (GT-8000) .Seite 18
Dimmen von Leuchten .Seite 19
PFLEGE UND INSTANDHALTUNG.. 20
ENTSORGUNG .Seite 20
FEHLERBEHEBUNG .Seite 21
KONFORMITÄTSERKLÄRUNG. .Seite 22
GARANTIEKARTE .Seite 67-69

TABLE DES MATIERES

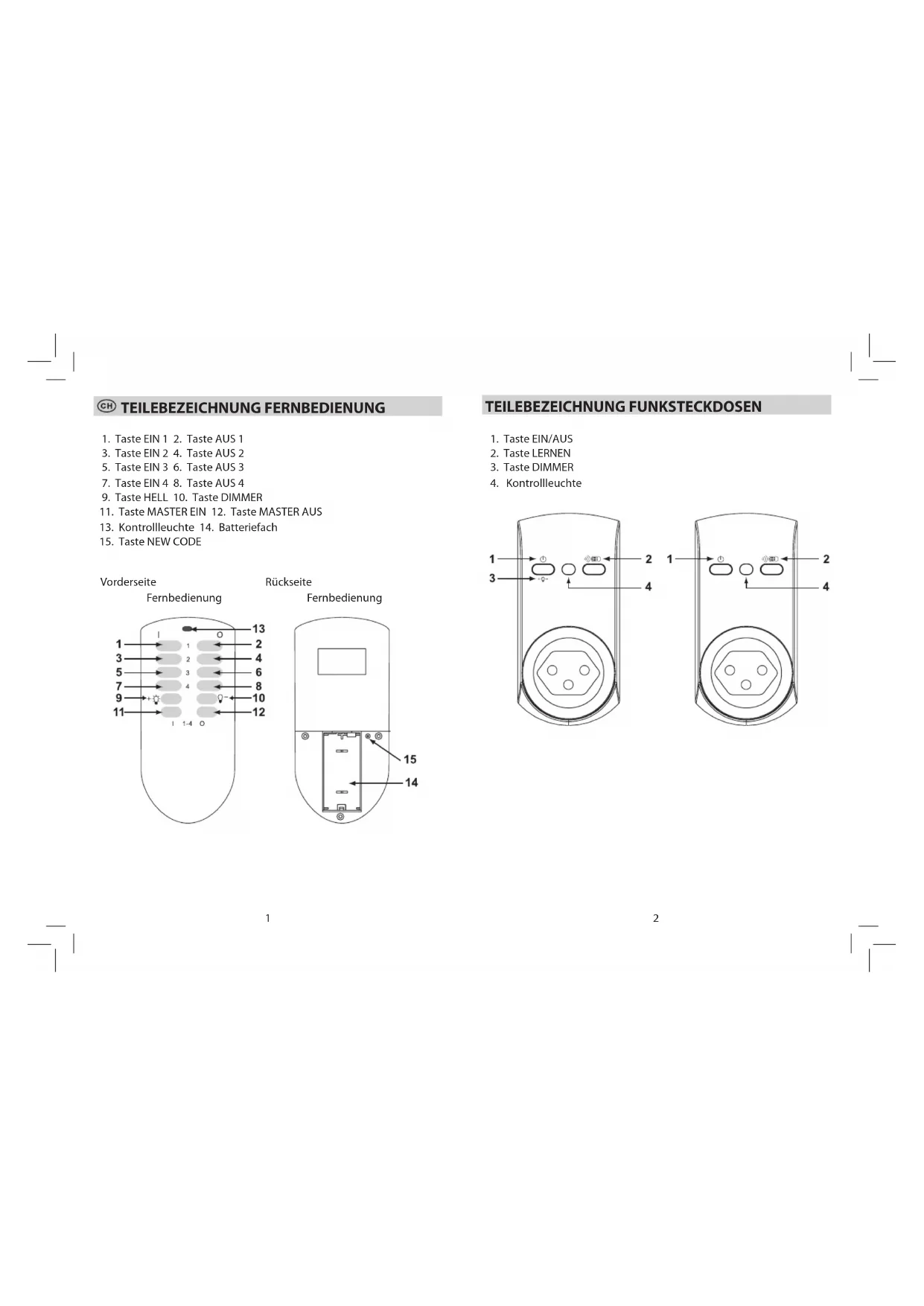

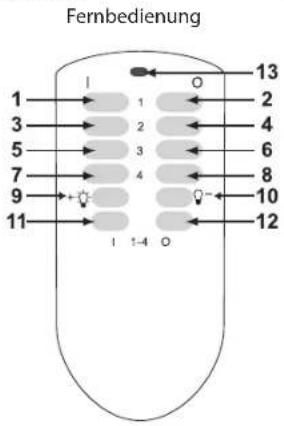

CH TEILEBEZEICHNUNG FERNBEDIENUNG

1. Taste EIN 1 2. Taste AUS 1
2. Taste EIN 2 4. Taste AUS 2
3. Taste EIN 3 6. Taste AUS 3
4. Taste EIN 4 8. Taste AUS 4
5. Taste HELL 10. Taste DIMMER
6. Taste MASTER EIN 12. Taste MASTER AUS
7. Kontrollleuche 14. Batteriefach
8. Taste NEW CODE

Vorderseite

Rückseite

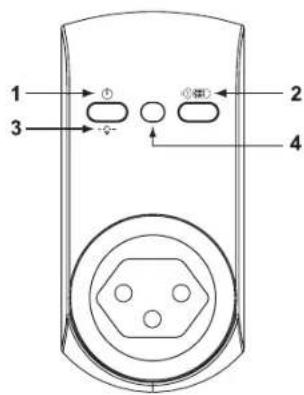

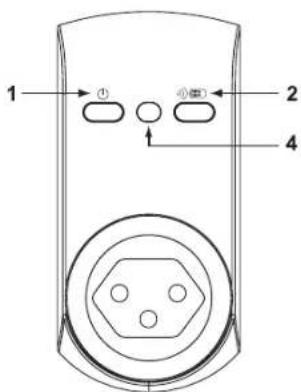

TEILEBEZEICHNUNG FUNKSTECKDOSEN

1. Taste EIN/AUS
2. Taste LERNEN
3. Taste DIMMER
4. Kontrollleuchte

EINFUHRUNG

Herzlichen Dank für Ihr Vertrauen!

Wir gratulieren Ohnen zu Ihrem neuen Funksteckdosen-Set und sind überzeugt, dass Sie mit thisem modernen Gerät zufrieden sein werden. Um alle Mänglichkeiten Ihres Funksteckdosen-Sets kennen zu lernen und eine stets optimale Funktion und Leistungsbereitschaftsher zu stellen, bitten wir Sie, vor der ersten Inbetriebnahme die Gebrauchsanweisung zu setzen und die darin enthaltenen Anweisungen zu befolgen. Somit ist safer gestellt, dass Sie lange Freude an diesen Geräten haben werden.

SICHERHEITSHINWEISE

Um den optimalen Zustand these Produkte zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen die folgenden Sicherheitshinweise beachtet werden:

• Dieses Gerät wurde nur für den Gebrauch in geschlossenen Räumen und nur zur nachfolgend genannten Verwendung entwickelt.
• Dieses Produkt darf niemals in medizinischen oder öffentlichen Einrichtungen eingesetzt werden. Es ist nur zum Gebrauch im Privathaushalt bestimmt.
• Dieses Produkt ist kein Spielzeug und gehört dazu nicht in Kinderhand.
• Achten Sie beim Einlagen der Batterien in die Fernbedienung auf die richtige Polarität, andernfalls ist eine Beschädigung möglich. Beachten Sie die Abbildung im Batteriefach.
• Bei längerem Nichtgebrauch der Fernbedienung oder vor der Entsorgung sind die Batterien aus der Fernbedienung zu entfern.
• Ausgelaufene Batterien umgehend aus der Fernbedienung entfernen.
  Achtung: Atzgefahr durch ausgelaufene Batterieflüssigkeit.
• Achten Sie darauf, dass die Funksteckdosen gut erreichbar sind, damit Sie diese notfalls leicht aus der Netzsteckdoseziehen können.
• Die Funksteckdosen können sich im Betrieb erwärmen. Achten Sie darauf, dass die Funksteckdosen nicht durch Vorhänge oder andere Gegenstände abgedeckt werden, um eine ausreichende Kühlung zu gewährleisten und eine Überhitzung zu vermeiden.
• Benutzen Sie nicht mehrere ineinander gesteckte Funksteckdosen (Hintereinanderschaltung).
• Beachten Sie immer die Angaben zur max. Leistung der funkgesteuerten Steckdosen.
• Verwenden Sie die Funksteckdosen nur an ordnungsgemäß installierten Schutzkontaktsteckdosen mit 230V 50Hz

SICHERHEITSHINWEISE

• Schlieben Sie nur solche Geräte an die Funksteckdose an, die für den unbeaufsichtigten Betrieb geeignet sind, um Gefahren bei Fehlschaltungen zu vermeiden.
• Setzen Sie keine zusätzliche Kindersicherung in die Funksteckdose ein, da ansonsten die Steckverbindung zwischen dem Stecker des angeschlossenen Gerätes und der Steckdose beeinträchtigt werden kann und Gefahr der Überhitzung besteht.
• Verwenden Sie die Funksteckdose nicht mehr, wenn das Gehäuse beschädigt wurde. Lassen Sie das Gerät von unserem Service überprüfen und instand setzen.
• Betreiben Sie keine schweren Steckernetzgeräte in der Funksteckdose, da ansonsten die Steckkontakte der Wandsteckdose Mechanisch überlastet werden können.
• Verwenden Sie die dimmbaren Funksteckdosen ausschließlich für Leuchten, die laut Herstellerangabe ausrücklich zur Verwendung mit einem Dimmer geeignet sind. Schlieben Sie an die dimmbaren Funksteckdosen niemals Verbraucher an, die nicht dimbar sind (z. B. Staubsauger, HiFi-Anlagen, Fernseher, Computer etc.). Die Verbraucher oder Geräte und die dimbare Funksteckdose können hierdurch zerstört werden.
• An die Funksteckdose mit Dimmer dürfen keine Leuchten mit Transformer angeschlossen werden, außer die Verwendung wird vom Hersteller dieser Leuchten ausdrücklich erlaubt. Das Anschlieben einer ungeigneten Leuche kann zum Defekt der angeschlossenen Leuche sowie der Funksteckdose führen. Wir empfehlen davon unseren Kunden, generell auf den Anschluss von Leuchten mit vorgeschalteten Transformer zu verzichten. Weisen Sie andere Nutzer auf diesen Umstand hin und beachten Sie die Auflistung der zugelassen Leuchtentypen im Kapitel „Anschluss von Geräten".
  Vor der Reinigung das Gerät immer vom Stromnetz trennen.
• Bewahren Sie diese Anleitung gut auf und geben Sie diese an andere Nutzer weiter.

LEISTUNGSMERKMALE

Lieferumfang

• 2 funkgesteuerte Steckdosen mit Ein-/ Aus-Schalter (GT-FSI-05)
• 2 fungkgesteuerte Steckdosen mit Ein-/ Aus-Schalter und integriertem Dimmer (GT-FSI-05d)
• 1 Fernbedienung mit Kontrolleuche (GT-8000)
• 2 Micro AAA/LR03 Alkaline-Batterien

Funktionen

• alle Steckdosen einzeln an-bzw. ausschaltbar
  Fernbedienungprogrammierbar
• Master-Schalter zum gleichzeitigen Schalten aller Steckdosen
• 2 Steckdosenempfänger mit Dimmer (gekennzeichnet mit dem Symbol +)
• Kontrollleuchten
• mit Memory-Funktion, d. h. Codierung bleibt bis ca. 1 Stunden nach Entfernung vom Stromnetz erhalten
• mit integrierter Kindersicherung in den Steckdosen
  GS-geprüft und CE-konform

Technische Daten

Stromanschluss: 230V ,50Hz
- Sendefrequency: 433,92 MHz
Maximalast je funkgesteuerte Steckdose:

a) Maximalast/Maximalstrom je Steckdosenempfänger (nur Schalter): 2.300 W (10 A)
b) Mindest-/Maximallast je Steckdosenempfänger (Schalter/ Dimmer):Beachten Sie hierzu den Hinweis auf Seite 8-10 bezuglich der zu verwendenden Verbraucher).

max. Reichweite ca. 40m (nur bei Sichtkontakt zwischen Sender und Empfänger zu erreichen)
- Betriebstemperatur: 0^ - 35^
- Netzunterbrechung: Mikrounterbrechung

LEISTUNGSMERKMALE

Hinweise zur Reichweite Reichweite und Störungen:

Die angegebene Reichweite von max. 40 m ist die Freifeldreichweite, d. h. die Reichweite bei Sichtkontakt zwischen Sender und Empfänger. Im praktischen Betrieb befinden sich jeder Wände, Zimmerdecken, Garagen, Nebengebäude usw. zwischen Sender und Empfänger, wodurch sich die Reichweite entsprechend reduziert.

Weitere Ursachen für verminderte Reichweite:

Hochfrequenzstörungen aller Art;
- Bebauung jeglicher Art und Vegetation;
Leitende Metalleteile, die sich im Nahbereich der Geräte bzw. innerhalb oder nahe der Funkstrecke befinden, z. B. Heizkörper, metallisierte Isolierglasfenster, Stahlbetondecken usw., aber auch metall beschnittete Wände von Fertighäusern.
- Beeinflussung der Strahlungscharakteristik der Antennen durch den Abstand von Sender oder Empfänger zu leitenden Flächen oder Gegenständen (auch zum menschlichen Körper oder Boden).
- Breitbandstörungen in städtischen Gebieten, die den Signal-Rauschabstand verkleinern; das Signal wird in dieser „Rauschen" nicht erkannt.
- Einstrahlung von mangelhaft abgeschirmten elektronischen Geräten, z. B. offen betriebene Computer o.ä.

Die effektiv erzielbare Enternung zwischen Sender und Empfänger im normalen Betrieb ist deshalb sehr stark abhängig vom Montageort und vom Umfeld. In der Regel sollen bei Montage z. B. in einem Einfamilienhaus ein einwandfrei Betrieb aller Komponenten ohne Probleme beim Funkempfang möglich sein.

ANSCHLUSS VON GERÄTEN

Bitte lesen Sie unbedingt das folgende Kapitel genau durch, bevor Sie die Funksteckdosen in Betriebnehmen, da nicht alle Geräte bedenklos an diesen Funksteckdosenset angeschlossen werden dürfen.

Hinweis:

Sie können die zwei Modèle der Funksteckdose durch die Modellnummern auf dem Typenschild unterscheiden:

• Model GT-FSI-05: ohne Dimmer
• Modell GT-FSI-05d: mit Dimmer
  Zusätzlich befindet sich auf der dimmaren Funksteckdose unter dem Ein-Aus-Schalter das Symbol:

1) Funksteckdose ohne Dimmer (Modell: GT-FSI-05)

An die Funksteckdose ohne Dimmer können alle Geräte und Verbraucher mit einer Versorgungsspannung von 230V 50Hz und einer nominalen Stromstärke bis zu 10 Ampere, das entspricht einer Gesamtleistung von max. 2.300W , angeschlossen werden.

2) Funksteckdose mit Dimmer (Modell:GT-FSI-05d)

Hinweis:

Bitte beachten Sie, dass zur Einrichtung und zum Betrieb der Funksteckdose mit Dimmer unbedingt eine geeignete Leuche angeschlossen sein muss (gem. den auf Seite 9 genannten technischen Werten). Andernfalls hat die Steckdose korrekte Funktion. Die Funksteckdose mit Dimmer ist nur für das Schalten und Dimmen von geeigneten Leuchten bestimmt. Schlieben Sie niemals andere Geräte an diese Funksteckdosen an.

ANSCHLUSS VON GERÄTEN

a) Folgende Leuchtmittel konnen bedenkenlos an die Funksteckdose mit Dimmer angeschlossen werden:
230V Gluhlampen:20-300W (handelsübliche Gluhbirne)
230 V Halogenlampen: 20 - 300 W (z. B. die meisten Stehleuchten m
b) Folgende Leuchtmittel dürfen nur unter Vorbehalt und nach genauer Überprüfung an die Funksteckdose mit Dimmer angeschlossen werden:
- 12 V Gluh- oder Halogenlampen mit elektronischen Transformator: 20 - max. 200 W. Schlieben Sie an die Funksteckdose mit Dimmer niemals 12 V Leuchten mit anderen, z. B. magnetischen Transformatoren an. Hierzu gehören die meisten Schreibtisch- und Leseleuchten (30 - 50 W).

Beachten Sie darum unbedingt die Angaben des Herstellers zu Leuchten mit Transformator, ob diese dimmbar sind. Wenden Sie sich im Zweifel direkt an den Hersteller der fraglichen Leuche. Schlieben Sie eine Leuche nicht an, wenn Sie nicht sicheren sind.

Wichtiger Hinweis:

Wir empfehlen Ihnen dringend, auf den Einsatz von Transformatoren in Verbindung mit dem Dimmer zu verzichten, um jegliche Gefahr der Beschädigung zu vermeiden.

Das Anschlieben einer für die Funksteckdose mit Dimmer ungeeigneten Leuchte könnte zum Defekt der angeschlossenen Leuchte sowie der Funksteckdose führen.

ANSCHLUSS VON GERÄTEN

c) Alle anderen Leuchtmittel, Leuchten oder andere Geräte und Verbraucher wie HiFi-Anlagen, Fernseher, Computer etc. darüber nicht betrieben werden, weil diese Geräte für den Betrieb eine gleich bleibende Netzspannung von 230V 50Hz bestehtigen. Beim Dimmen wird die Spannung abgesenk, dadurch konnen elektronische Bauteile im Verbraucher zerstört werden.

Hinweis:

Die Steckdose ihrer Funksteckdosen ist mit einer integrierten Kindersicherung ausgestattet, die den ungewolten Zugang zu stromfuhrenden Teilen weltgehend verhindert. Achten Sie beim Anschlieben von Steckern auf das gleichzeitige Einführer der Steckerstifte.

VORBEREITENDE MASSNAHMSN

Einlagen / Wechseln der Batterien

1.) Entfernen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung durch einfaches Aufschieben in Pfeilrichtung.
2.) Legen Sie 2 Batterien des Typs R03/LR03/AAA/Micro in das Batteriefach ein. Achten Sie darüber auf die richtige Polarität (siehe Abbildung im Batteriefach).
3.) Schieben Sie den Batteriefachdeckel wieder zu und drücken Sie eine beliebige Taste auf der Fernbedienung. Wenn die Batterien richtig eingesetzt sind, muss bei jedem Tastendruck die Kontrollleuchte blinken.

Wenn Sie die Fernbedienung für länger Zeit nicht benutzen, behmen Sieitte die Batterien heraus, um eine Beschädigung der Fernbedienung durch auslaufende Batterien zu vermeiden.

Hinweis:

Wenn Batterien oder Akkus verbraucht oder erschöpt sind, freiend diese nicht über den Hausmull entsorgt werden.

• Batterien niemals wieder aufladen! Explosionsgesafhr!
• Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurzschreiben oder auseinandernehmen.
• Batterie- und Gerätekontakte vor dem Einlagen bei Bedarf reinigen.
• Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefasrt!
• Batterien keinen extremen Bedingungen aussetzen, z. B. auf Heizkorpern! Erhöhte Auslaufgefasrt!

VORBEREITENDE MASSNAHMSN

• Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehen einen Arzt auf-suchen.
• Immer alle Batterien gleichzeitig austauschen.
• Nur Batterien des gleichen Typs einsetzen, keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander verwenden.
• Sofort einen Arzt aufsuchen, wenn eine Batterie verschlucht wurde.

Installation der Funksteckdosen

Bitte drücken Sie vor der ersten Inbetriebnahme der Funksteckdosen die Taste NEW CODE mit einem Kugelschreiber im Batteriefach der Fernbedienung, nachdem Sie die Batterien eingelegt haben.

Hinweis:

Durch das Betätigten der Taste NEW CODE werden die werkseitigen Codeeinstellungen gelöscht und ein zufälliger neuer Code erstellt. Dies verringgert die Wahrscheinlichkeit von Überschneidungen der Funksignale der Fernbedienung mit anderen Geräten.

Stecken Sie eine der Funksteckdosen in die Wandsteckdose, für welche Sie diese vorgesehen haben, und stecken Sie anschließend einen Verbraucher (z. B. eine Leuchte) in die Funksteckdose.

VORBEREITENDE MASSNAHMSN

Hinweis:

Schlieben Sie an die dimmberen Funksteckdosen geeignete Leuchten an! Beachten Sie unbedingt die Informationen aus dem Kapitel Anschluss von Geräten" (Seite 8-10).

Schalten Sie ihren Verbraucher ein, und drücken Sie anschließend kurz auf die Taste bzw. an der Funksteckdose.

Wenn Sie die Taste 口 bzw. erneut kurz drucken, wird Ihr Verbraucher wieder ausgeschaltet.

Wenn die Funksteckdose nach sehr kurzer Betriebsdauer bereits wieder aus der Steckdose entwickert wird, kann die Programmierung verloren gehen und muss wiederholt werden. Im normalen Betrieb kann die Programmierung bei der Trennung vom Netz ca. 1 Stunde gespeichert werden.

Anzeige an der Funksteckdose ohne Dimmer

Die Kontrollleuchte leuchtet, wenn die Funksteckdose eingeschaltet ist.
Die Kontrollleuche ist aus, wenn die Funksteckdose ausgeschaltet ist.

Anzeige an der Funksteckdose mit Dimmer

• Die Kontrollleuchte leuchtet, wenn die Funksteckdose ausgeschelt et und die angeschlossene Leuche eingeschelt ist.
• Die Kontrollleuche ist aus, wenn die Funksteckdose ausgeschelt et und die angeschlossene Leuche ebenfalls ausgeschelt ist.
• Die Kontrollleuche ist aus, wenn die Funksteckdose eingeschaltet und die angeschlossene Leuche ebenfalls eingeschaltet ist.

VORBEREITENDE MASSNAHMSN

• Beim Abdunkeln der Leuche wird die Kontrollleuche an der Funksteckdose immer heller, bis die Leuche vollständig ausgeschelt ist und die Kontrollleuche ihre maximale Helligkeit erreicht hat.
• Beim Aufhellen der Leuche wird die Kontrollleuche an der Funksteckdose immer dunkler, bis die Leuche ihre maximale Helligkeit erreicht hat und die Kontrollleuche vollständig erloschen ist.

ZUORDNEN DER KANÄLE ZU DEN FUNKSTECKDOSEN

Bitte beachten Sie, dass zur Einrichtung und zum Betrieb der Funksteckdose mit Dimmer unbedingt eine Leuchte angeschlossen sein muss (gem. den auf Seite 8 und 9 genannten technischen Werten). Andernfalls hat die Steckdose keine korrekte Funktion.

Die Fernbedienung ist mit vier Kanalen ausgestattet. Sie können jeder Funksteckdose einen eigenen Kanal zuordnen, oder Sie konnen einen Kanal für mehrere Funksteckdosen verwenden, um diese gleichzeitig ein- bzw. auszuschalten.

Zum Zuordnen eines Kanals zu einer Funksteckdose drücken Sie die Taste an der entsprechenden Funksteckdose und halten Sie diese gedrückt. Drücken Sie jetzt auf der Fernbedienung die Taste ON des Kanals, den Sie dieser Funksteckdose zuordnen können.

Sobald der Kanal zugeordnet ist, wird der Verbraucher an der entsprechenden Funksteckdose eingeschaltet, und die Kontrollleuche an der Funksteckdose (nur Schalter) leuchtet. An der Funksteckdose mit Dimmer verhält sich die Kontrollleuche wie unter „Anzeige an der Funksteckdose mit Dimmer" beschrieben.

Um zu überprüfen, ob die Zuordnung Funktioniert, drücken Sie die entsprechende Taste und für den zugeordneten Kanal.

Falls die Funksteckdose nicht reagiert, wiederholen Sie den Zuordnungsvorgang. Falls es zu Überlagerungen mit anderen Funksteckdosen o. ä. in Ihr Haushalt kommt, drücken Sie mit einem spitzen Gegenstand (Kugelschreiber o. ä.) auf die Taste NEW CODE im Batteriefach der Fernbedienung. Es wird dann ein neuer Systemcode generiert. Sie müssen den Zuordnungsvorgang für alle Funksteckdosen jetzt wiederholen.

ZUORDNEN DER KANÄLE ZU DEN FUNKSTECKDOSEN

Hinweis:

Ändern Sie immer den Code, wenn Sie Unregelmäßigkeiten oder Fehlfungtionen feststellen und wiederholen Sie die Zuordnung. Damit werden fast immer alle Störungen und Fehler beseitigt.

Wenn die Funksteckdosen vom Stromnetz getrennt werden, sind sie in der Lage, die eingestallen den Kanäle und den Systemcode für ca. 1 Stunde zu speichern. Bleiben sie länger vom Stromnetz entfernt, müssen sie nach dem erneuten Anschlieben wieder programmiert werden.

Wechseln der Feinsicherung bei der Funksteckdose mit Dimmer (GT-FSI-05d)

Die Funksteckdose mit Dimmer ist mit einer Überlastsicherung ausgestattet. Diese Sicherung dient dem Schutz der Funksteckdose mit Dimmer sowie des angeschlossenen Verbrauchers. Soltte die Funksteckdose mit Dimmer nicht mehr Funktionieren, tauschen Sie zunachst die Sicherung aus (die Sicherungen sind im Fachhandel erhältlich).

Gehen Sie damititte wie folgt vor:

1. Entfernen Sie die Funksteckdose vom Stromnetz.
2. Entnehmen Sie die Sicherungshalterung inkl. Sicherung wie in der nebenstehenden Abbildung beschrieben aus der Funksteckdose. Die Sicherung befindet sich zwischen den beiden Stiftes des Steckers der Funksteckdose.

ZUORDNEN DER KANÄLE ZU DEN FUNKSTECKDOSEN

1. Tauschen Sie die Sicherung außerst vorsichtig aus, da diese sehr zerbrechlich ist.

Technische Daten der Feinsicherung

Typ: T1.6H 250 V

Technische Daten: 1,6 A, 250 V

Abmessungen: 5 × 20 ~mm

(im Fachgeschäft erhältlich)

Achtung!

Verwenden Sie als Entsatz nur Sicherungen mit den angegebenen Daten, um Gefährdungen zu vermeiden.

BEDIENUNG

Direkt an der Funksteckdose ohne Dimmer

Wenn Sie die Taste and der Funksteckdose kurz drücken, wird der ein-gesteckte Verbraucher ein-/ausgeschaltet.

Mit der Taste konnen Sie der Funksteckdose jederzeit einen neuen Kanal zuordenen, siehe „Zuordnen der Kanäle zu den Funksteckdosen".

Direkt an der Funksteckdose mit Dimmer

Wenn Sie die Taste and der Funksteckdose kurz drücken, wird der ein-gesteckte Verbraucher ein-/ausgeschaltet.

Wenn Sie die Taste + an der Funksteckdose gedrückt halten, fängt der Dimmer an, die Leuchten langsam zu verdunkeln, bis sie erlischt, und erhelt sie anschließend bis zur vollen Leistung. Er wiederholt这群 Vorgang, bis Sie den Schalter loslassen.

Wenn Sie den Schalter loslassen und anschließend wieder gedrück halten, regelt der Dimmer die Helligkeit in die andere Richtung.

Mit der Taste „...( konnen Sie der Funksteckdose einen neuen Kanal zuordnen, siehe „Zuordnen der Kanäle zu den Funksteckdosen".

Uber die Fernbedienung (GT 8000)

Ein- und Ausschalten

Zum Ein-/Ausschalten eines Verbrauchers drücken Sie die entsprachende Tastelbzw. Ges Kanals (1, 2, 3 oder 4, je nach Zuordnung).

Mit der Taste 11-4 werden alle Kanäe eingeschaltet. Mit der Taste 1-4 O werden alle Kanäe ausgeschaltet.

BEDIENUNG PFLEGE UND INSTANDHALTUNG

Dimmen von Leuchten

Um die Dimm Funktion zu nutzen, muss der entsprechende Kanal für die Funksteckdose mit Dimmer aktiviert sein. Ein Kanal ist immer dann aktiviert, wenn auf der Fernbedienung die entsprechenederaste gedrückt wurde.

Drücken Sie jetzt die Taste ^- , um die Helligkeit der Leuchte zu verrin-gern bzw. +空 um die Helligkeit der Leuchte zu erhöhen.

Wenn Sie mit dem 1-4 - oder Schätter alle Kanäle aktivieren, werden beiden Dimmer gleichzeitig über die Tasten + bzw. Angesteuert.

Wenn Sie die beiden Funksteckdosen mit Dimmer auf den gleichen Kanal legen, können beide Dimmer nur gleichzeitig gesteuert werden.

Hinweis:

Nach einem Stromausfall kann es in seltenen Fällen zu einer Fehlfunktion des Speichers für den Systemcode und den Kanal der Funksteckdose kommt. Trennen Sie in dieser Fall die Funksteckdose für mindestens 6 Stunden vom Netz, und führen Sie anschließend den Zuordnungsvorgang erneut durch.

• Überprüfen Sie das Produkt in regelmäßigen Abständen auf mögliche Beschäftigungen.
• Verwenden Sie zur Reinigung nur ein trockenes Tuch. Benutzen Sie keine Lösungs- oder Scheuermittel.
• Tauchen Sie die einzelnen Komponenten des Funksteckdosen-Sets nicht in Wasser oder andere Flüssigkeiten.

Hinweis:

Vor der Reinigung einer Steckdose bzw. Dimmer-Steckdose muss der Verbraucher von der Steckdose und die Steckdose von der Netzspannung getrennt werden.

ENTSORGUNG

Wenn das Gerät einmal ausgedient hat, dann führen Sie esitte einer ordnungsgemänen Entsorgung zu. Werfen Sie es nicht in den Hausmull, sondern geben Sie es an einer Sammelstelle für Elektro- und Elektronikgeräte ab.

Entnehmen Sie vorher die Batterien und geben Sie diese an einer Sammelstelle für Batterien ab!

Bitte sorgen Sie im Interesse des Umweltschutzes auch für eine entspruchende Verwertung der Verpackungsmaterialien. Verpackungen sind Rohstoffe und können wieder verwertet werden.

Über Adressen und Öffnungszteiten von Sammelstellen informiert Sie ihre zuständige Verwaltung bisher.

FEHLERBEHEBUNG

Problem	Lösung
Die Funksteckdosen reagieren nicht auf die Fernbedienung.	Einen neuen Systemcode mit der Taste NEW CODE im Batteriefach der Fernbedienung generieren.Die Zuordnung wiederholen.
Der Verbraucher wird nicht eingeschaltet.	a) Überprüfen, ob der Verbraucher (keine Leuchte) in einer Funksteckdose mit Dimmer steckt (nur für Leuchten geeignet). Stecken Sie den Verbraucher in eine Funksteckdose ohne Dimmer.b) Überprüfen Sie, ob der Verbraucher über einen eigenen Schalter ausgeschaltet ist. Schalten Sie den Verbraucher ein.c) Überprüfen Sie, ob z. B. die Glühlampe des Verbrauchers Funktionsfähig ist.
Eine andere Funksteckdose reagiert ungewollt auf diese Fernbedienung.	Einen neuen Systemcode mit der Taste NEW CODE im Batteriefach der Fernbedienung generieren. Die Zuordnung wiederholen.
Eine Funksteckdose schaltet selbständig ab.	Die Funksteckdose reagiert wahrscheinlich auf ein anderes Gerät. Generieren Sie einen neuen Systemcode mit der Taste NEW CODE im Batteriefach der Fernbedienung und wiederholen Sie die Zuordnung.
Eine Funksteckdose mit Dimmer (GT-FSI-05d) reagiert nicht.	Überprüfen Sie die Feinsicherung der Funksteckdose wie auf Seite 16-17 beschrieben und tauschen Sie diese bei Bedarf aus.

KONFORMITÄTSERKLÄRUNG

Wir erklaren, dass sich these Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

DESCRIPTIONS DES PIECES TELECOMMANDE

1. Touche MARCHE 1 2. Touche ARRET 1
2. Touche MARCHE 2 4. Touche ARBET 2
3. Touche MARCHE 3 6. Touche ARBET 3
4. Touche MARCHE 4 8. Touche ABBET 4
5. Touche CLAIR 10. Touche GRADUATEUR
6. Touche MASTER MARCHE 12. Touche MASTER ARRET
7. De contrôle 14. Compartiment des piles
8. Touche NEW CODE

Die Garantiezeit beträgt 3 Jahre und beginnnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausüllung der Garantiekarte dringend erforderlich.itte bewahren Sied den Kassabon und die Garantiekarte davon auf!

Der Hersteller garantiert die kostenfreie Behebung von Mangeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäß Benützung oder Transport, Missachtung der Sicherheits- und Wartungsverschriften oder durch sonstige unsachgemäß Bearbeitung oder Veränderung verursacht wurden.

Die Garantiezeit für Verschleib- und Verbrauchsteile bei normalem und ordnungsgemänen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des tätiglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.

Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlangert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Entsatzstellagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorschreiben sind, gelten die gesetzlich vorschreibenben Mindestbedingungen. Das Serviceunternehmen und der Verkäuser übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.

GARANTIEKARTE

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jeder fois vorher verständigt.

GARANTIEKARTE

Serviceadresse(n):Globaltronics Service Center

c/o Zeitlos Servicecenter

Birsfelderstrasse 46,

CH 4231 Muttenz

Hotline: 00800 / 09348567

Montag - Freitag 8.00 - 17.00 Uhr

Hersteller-/Importeurbezeichnung: Globaltronics GmbH & Co. KG

Domstr. 19, D-20095 Hamburg

E-Mail: [e-mail]

Produktbezeichnung: Funksteckdosen-Set

Produkt-/

Herstellerkennzeichnungsummer: GT-8000, GT-FSI-05, GT-FSI-05d

Artikelnummer: 21439

Aktionszeitraum: 11/2010

Firma und Sitz des Verkäufers: ALDI SUISSE AG, Postfach 150

Verwaltungsgebäude Z

CH-8423 Embrach-Embraport

Fehlerbeschreibung:

Name des Kaufers:

PLZ/Ort: StraBe:

Tel.Nr./email:

Unterschrift:

E43168

BON DE GARANTIE

Courriel: [e-mail]

Verwaltungsgebäude Z,

CH-8423 Embrach-Embraport

e-mail: [e-mail]

Verwaltungsgebäude Z,

CH-8423 Embrach-Embraport
