BEDIENUNGSANLEITUNG IAN 68920 POWERFIX

www.kompernass.com ID-Nr.: KH2910-07/11-V2 IAN: 68920 Möbeltransport-Set

CV_68920_KH2910_LB1.qxd 29.07.2011 12:48 Uhr Seite 4- 1 - INHALTSVERZEICHNIS SEITE Sicherheitshinweise 2 Bestimmungsgemäßer Gebrauch 2 Beschreibung 2 Lieferumfang 2 Übersicht 3 Technische Daten 3 Möbelstück auf die Rollunterlagen stellen 3 Möbelstück verschieben 4 Rollunterlagen entfernen 4 Hilfe bei Fehlern 4 Reinigen 4 Aufbewahren 4 Entsorgen 5 Importeur/Service 5 Konformitätserklärung 5 Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus. IB_68920_KH2910_LB1 29.07.2011 13:19 Uhr Seite 1- 2 - MÖBELTRANSPORT-SET KH 2910 Sicherheitshinweise Verletzungsgefahren!

• Durch kippende Lasten sind schwere Verletzungen möglich. Stellen Sie sicher, dass die zu transpor- tierende Last nicht kippen kann. Lassen Sie eine zweite Person mithelfen. Bewegen Sie die Last nur langsam.

• Durch unkontrolliert abgesenkte Lasten sind Verletzungen möglich. Lassen Sie die Last nur kontrolliert ab.

• Verwenden Sie den Hebelarm und die vier Rollunterlagen nur in einwandfreiem Zustand.

• Verlängern Sie nicht den Hebelarm.

• Sichern Sie Türen von Möbelstücken vor dem Transport gegen unbeabsichtigtes Öffnen.

• Stellen Sie sicher, dass auf dem Transportweg keine Hindernisse im Weg stehen.

• Verwenden Sie den Möbeltransporter mit vier Rollunterlagen nur auf ebenen Flächen.

• Richten Sie die Rollunterlagen unter dem Möbelstück so aus, dass die Rollen in die gleiche Richtung zeigen.

• Lassen Sie Kinder und aufsichtsbedürftige Personen nicht unbeaufsichtigt mit dem Möbel- transporter mit vier Rollunterlagen hantieren. Diese können mögliche Gefahren nicht immer richtig einschätzen. Sachschäden!

• Entfernen Sie vor dem Anheben und Transport den Inhalt aus den Möbelstücken.

• Durch falsches Ansetzen des Hebelarms sind Beschädigungen der Möbelstücke möglich. Schieben Sie den beweglichen Kopf des Hebel- arms immer bis zum Anschlag unter die Möbel- stücke.

• Platzieren Sie die vier Rollunterlagen unter die äußeren Ecken des Möbelstücks. Das Möbelstück soll dabei vollflächig auf den vier Rollunterlagen aufliegen.

• Transportieren Sie größere Möbelstücke zusammen mit einer zweiten Person.

• Stellen Sie sicher, dass auf dem Transportweg keine Hindernisse im Weg stehen.

• Verwenden Sie den Möbeltransporter mit vier Rollunterlagen nur auf ebenen Flächen. Bestimmungsgemäßer Gebrauch Der Möbeltransporter mit vier Rollunterlagen ist nur für das Transportieren von Möbelstücken über kurze Strecken geeignet. Der Möbeltransporter ist nicht für den gewerblichen Einsatz vorgesehen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Beschreibung Mit Hilfe des Möbeltransporters mit vier Rollunter- lagen können Sie Möbelstücke anheben und auf die Rollunterlagen stellen. Anschließend können Sie die Möbelstücke mit gerin- gem Kraftaufwand über kurze Strecken transportieren. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken, ob der Lieferumfang vollständig und der Zustand des Möbeltransporters mit vier Rollunterlagen ein- wandfrei ist:

• 1 Hebelarm mit beweglichem Kopf

• Bedienungsanleitung IB_68920_KH2910_LB1 29.07.2011 13:19 Uhr Seite 2- 3 - Übersicht

Hebelarm Handgriff Rollunterlage Beweglicher Kopf Technische Daten Belastbarkeit pro Rollunterlage: 75 kgBelastbarkeit Hebelarm: 75 kgGewicht: ca. 3,2 kg Möbelstück auf die Rollunterlagen stellen

1. Stellen Sie sicher, dass genügend Platz zum

sicheren Arbeiten vorhanden ist. 2.Entfernen Sie Hindernisse wie z. B. andere Möbelstücke im Umkreis von ca. 1,5 m um dieRollunterlagen

Hinweis: Um ein ungleichmäßiges Anheben zu vermeiden,setzen Sie den Hebelarm immer unter Berücksichtigung des Lastschwerpunktes ander anzuhebenden Seite an.

1. Fassen Sie den Hebelarm

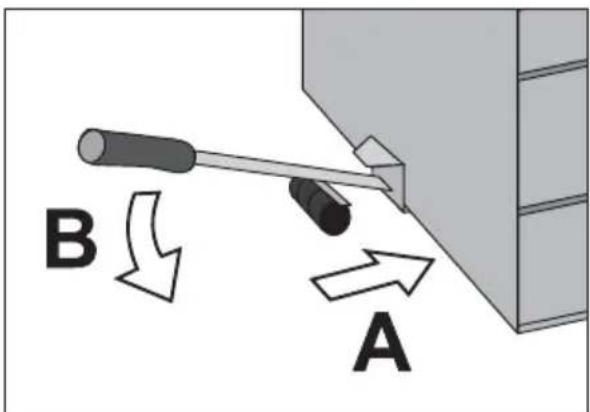

am Handgriff an. So benötigen Sie am wenigsten Kraft. 2.Schieben Sie den beweglichen Kopf

des Hebelarms mittig unter das Möbelstück (A). 3.Um das Möbelstück anzuheben, drücken Sie den Hebelarm langsam nach unten (B). 4.Halten Sie den Hebelarm

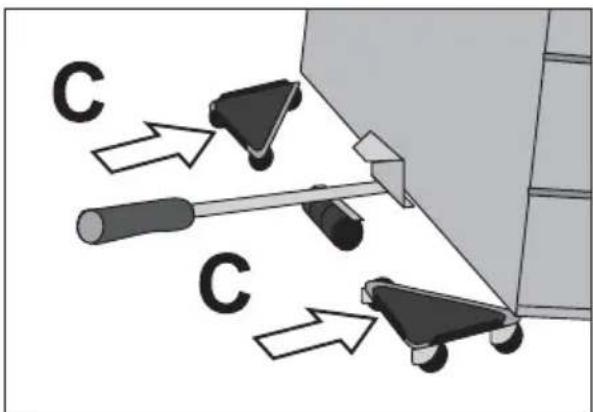

gedrückt. 5.Schieben Sie jeweils eine Rollunterlage

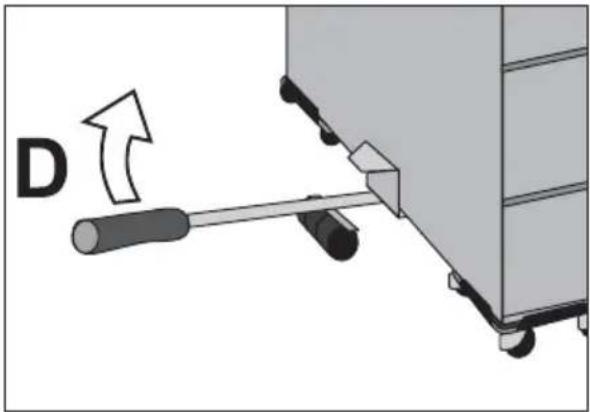

(C) unter die beiden angehobenen Ecken des Möbelstücks. 6.Um das Möbelstück auf die Rollunterlagen

abzusenken, heben Sie den Hebelarm langsam an (D).

7. Entfernen Sie den Hebelarm

8.Wiederholen Sie die Handlungsschritte für die gegenüberliegende Seite des Möbelstücks.

IB_68920_KH2910_LB1 29.07.2011 13:19 Uhr Seite 3- 4 - Möbelstück verschieben

1. Richten Sie die Rollen der Rollunterlagen

aus, dass die Rollen in eine Richtung zeigen. 2.Verschieben Sie das Möbelstück mit Hilfe der Rollunterlagen

an den gewünschten Ort. Rollunterlagen entfernen Hinweis: Um ein ungleichmäßiges Anheben zu vermeiden, setzen Sie den Hebelarm

immer unter Berücksichtigung des Lastschwerpunktes an der anzuhebenden Seite an.

1. Schieben Sie den beweglichen Kopf

mittig unter das Möbelstück. Hinweis: Fassen Sie den Hebelarm

an. So benötigen Sie am wenigsten Kraft. 2.Um das Möbelstück anzuheben, drücken Sie den Hebelarm

langsam nach unten. 3.Halten Sie den Hebelarm

gedrückt. 4.Entfernen Sie die Rollunterlagen

5.Um das Möbelstück abzusenken, heben Sie den Hebelarm

langsam an. 6.Entfernen Sie den Hebelarm

7. Wiederholen Sie die Handlungsschritte für die

gegenüberliegende Seite des Möbelstücks. Hilfe bei Fehlern Das Möbelstück lässt sich nur schwer verschieben.

• Richten Sie die Rollen der Rollunterlagen

aus, dass sie in eine Richtung zeigen. Das Möbelstück kippt leicht.

• Platzieren Sie die vier Rollunterlagen

unter die äußeren Ecken des Möbelstücks. Das Möbelstück soll dabei vollflächig auf den vier Rollunterlagen

aufliegen. Reinigen Achtung Beschädigung des Möbeltransporters mit vier Rollunterlagen

möglich. Verwenden Sie für die Reinigung des Hebelarms

und der vier Rollunterlagen

niemals Benzin, Lösungsmittel oder Reiniger. Reinigen Sie den Hebelarm

und die vier Rollunter- lagen

ausschließlich mit einem feuchten Tuch. Aufbewahren Sie können den Möbeltransporter mit vier Rollunter- lagen in der Verpackung aufbewahren. IB_68920_KH2910_LB1 29.07.2011 13:19 Uhr Seite 4- 5 - Entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungs- einrichtung in Verbindung. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu. Importeur/Service KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com Tel.: [phone] / 30180 IAN 68920 Konformitätserklärung Wir, Kompernaß Handelsgesellschaft GmbH, Burgstraße 21, D-44867 Bochum erklären in alleiniger Verantwortung, dass das Produkt allen Anforderungen der Maschinenrichtlinie: 2006/42/EC entspricht. Typ/Gerätebezeichnung: Powerfix Profi Plus Möbeltransport-Set KH 2910 Seriennummer: IAN 68920 Herstellungsjahr: 07/2011 Bochum, den 04.07.2011 Hans Kompernaß, Geschäftsführer IB_68920_KH2910_LB1 29.07.2011 13:19 Uhr Seite 5- 6 - IB_68920_KH2910_LB1 29.07.2011 13:19 Uhr Seite 6- 7 - SOMMAIRE PAGE Consignes de sécurité 8 Usage conforme 8 Description 8 Accessoires fournis 8 Présentation 9 Caractéristiques techniques 9 Placer le meuble sur les supports à roulettes 9 Déplacer le meuble 10 Enlever les supports à roulettes 10 Aide en cas de problème 10 Nettoyage 10 Stockage 10 Mise au rebut 11 Importateur/Service après-vente 11 Déclaration de conformité 11 Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une tierce personne, remettez- lui également le mode d'emploi. IB_68920_KH2910_LB1 29.07.2011 13:19 Uhr Seite 7- 8 -
