IAN 071475 - Steckdosenleiste POWERFIX - Kostenlose Bedienungsanleitung

Produkttyp	Mehrfachsteckdosenleiste mit Überspannungsschutz
Modell	KF-FLD-08K (französische Version) / KF-FLGD-08K (belgische Version)
Versorgungsspannung	230 V~ / 50 Hz
Maximale Gesamtleistung	3500 W
Maximaler Strom	16 A
Maximale Dauerspannung (Uc)	250 V / 50 Hz
Maximaler Ableitstrom	4500 A
Schutzpegel (L-N)	1,8 kV
Schutzpegel (L/N-PE)	1,8 kV
Kombinierte Stoßwelle (L-N)	3 kV
Kombinierte Stoßwelle (L/N-PE)	3 kV
Anzahl der Steckdosen	8 Steckdosen 45° mit Kinderschutz
Kabellänge	2 m (H05VV-F 3G x 1,5 mm²)
Hauptfunktionen	Überspannungsschutz mit Kontrolllampe, Ein/Aus-Schalter
Sicherheit	Kinderschutz, automatische Abschaltung bei Überlast (belgisches Modell)
Pflege und Reinigung	Mit trockenem Tuch reinigen; nicht in Wasser eintauchen
Garantie	3 Jahre ab Kaufdatum
Kundendienst	Tel. [phone], E-Mail [e-mail]
Entsorgung	Nicht mit dem Hausmüll entsorgen; Recycling gemäß WEEE-Richtlinie

Häufig gestellte Fragen - IAN 071475 POWERFIX

Wie schalte ich die Steckdosenleiste ein oder aus?

Verwenden Sie den Ein/Aus-Schalter an der Steckdosenleiste. Drücken Sie einmal zum Einschalten (die Kontrolllampe leuchtet, wenn der Schutz funktioniert), noch einmal zum Ausschalten.

Was tun, wenn die Kontrolllampe aus ist?

Wenn die Kontrolllampe nicht leuchtet, bedeutet dies, dass der Überspannungsschutz defekt ist. Die Steckdosenleiste kann noch verwendet werden, aber der Überspannungsschutz ist nicht mehr aktiv. Es wird empfohlen, sie zu ersetzen. Drücken Sie bei belgischen Modellen die rote Rückstelltaste.

Welche maximale Leistung wird unterstützt?

Die maximale Gesamtleistung beträgt 3500 W (16 A bei 230 V). Überschreiten Sie diesen Wert nicht, um eine Überlastung zu vermeiden.

Kann ich ein empfindliches Gerät (Computer, TV) an diese Steckdosenleiste anschließen?

Ja, die Steckdosenleiste ist mit einem Überspannungsschutz ausgestattet, der angeschlossene Geräte vor Überspannungen (z. B. Blitz, Schaltvorgänge) schützt. Stellen Sie sicher, dass die Wandsteckdose eine gute Erdverbindung hat.

Wie pflege und reinige ich die Steckdosenleiste?

Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose. Verwenden Sie ein trockenes Tuch; tauchen Sie die Leiste niemals in Wasser oder andere Flüssigkeiten.

Was tun, wenn das Kabel oder das Gehäuse beschädigt ist?

Verwenden Sie die Steckdosenleiste nicht mehr. Lassen Sie das Kabel vom Hersteller, seinem Kundendienst oder einem qualifizierten Elektriker ersetzen. Versuchen Sie nicht, es selbst zu reparieren.

Wie viele Steckdosen sind verfügbar und gibt es einen Kinderschutz?

Die Steckdosenleiste verfügt über 8 Steckdosen 45°, jede mit integriertem Kinderschutz, um das Einführen von Gegenständen zu verhindern.

Wie lang ist das Stromkabel?

Das Kabel ist 2 Meter lang (Modell H05VV-F 3G x 1,5 mm²).

Gilt die Garantie bei gewerblicher Nutzung?

Nein, die Garantie von 3 Jahren gilt nur für eine private und bestimmungsgemäße Nutzung (trockener Raum, keine Flüssigkeiten). Missbrauch oder gewerbliche Nutzung machen die Garantie ungültig.

Wie entsorge ich die Steckdosenleiste am Ende ihrer Lebensdauer?

Entsorgen Sie sie nicht mit dem Hausmüll. Bringen Sie sie zu einer Sammelstelle für Elektro- und Elektronikgeräte gemäß der WEEE-Richtlinie.

BEDIENUNGSANLEITUNG IAN 071475 POWERFIX

Bedienungsanleitung Steckdosenleiste mit Überspannungsschutz

DE

BAT

Lindenstraße 35

72074 Tübingen

Deutschland

H. Brennenstuhl S.A.S.,

F-67460 Souffelweyersheim

INHOUD

Inleiding....12

Levering....12

GEBRUIK VOLGENS DE VOORSCHRIFTEN

BAT, Lindenstraße 35, D-72074 Tübingen

E-Mail: [e-mail]

BAT, Lindenstraße 35, D-72074 Tübingen

H. Brennenstuhl S.A.S.

F-67460 Souffelweyersheim

INHALT

Einleitung 22

Lieferumfang....22

Sicherheitshinweise....22

Zu Ihrer Sicherheit ....23

Bestimmungsgemässe Verwendung .....24

Produktübersicht....24

Aufbau 24

Funktionsweise Überspannungsschutz .....25

Technische Daten 26

Bedienung 27

Ein-/Ausschalten....27

Vorgehensweise bei erloschener Kontrolllampe 27

Instandhaltung und Reinigung ......28

Entsorgung 28

Garantie und Service....29

Konformitätserklärung....30

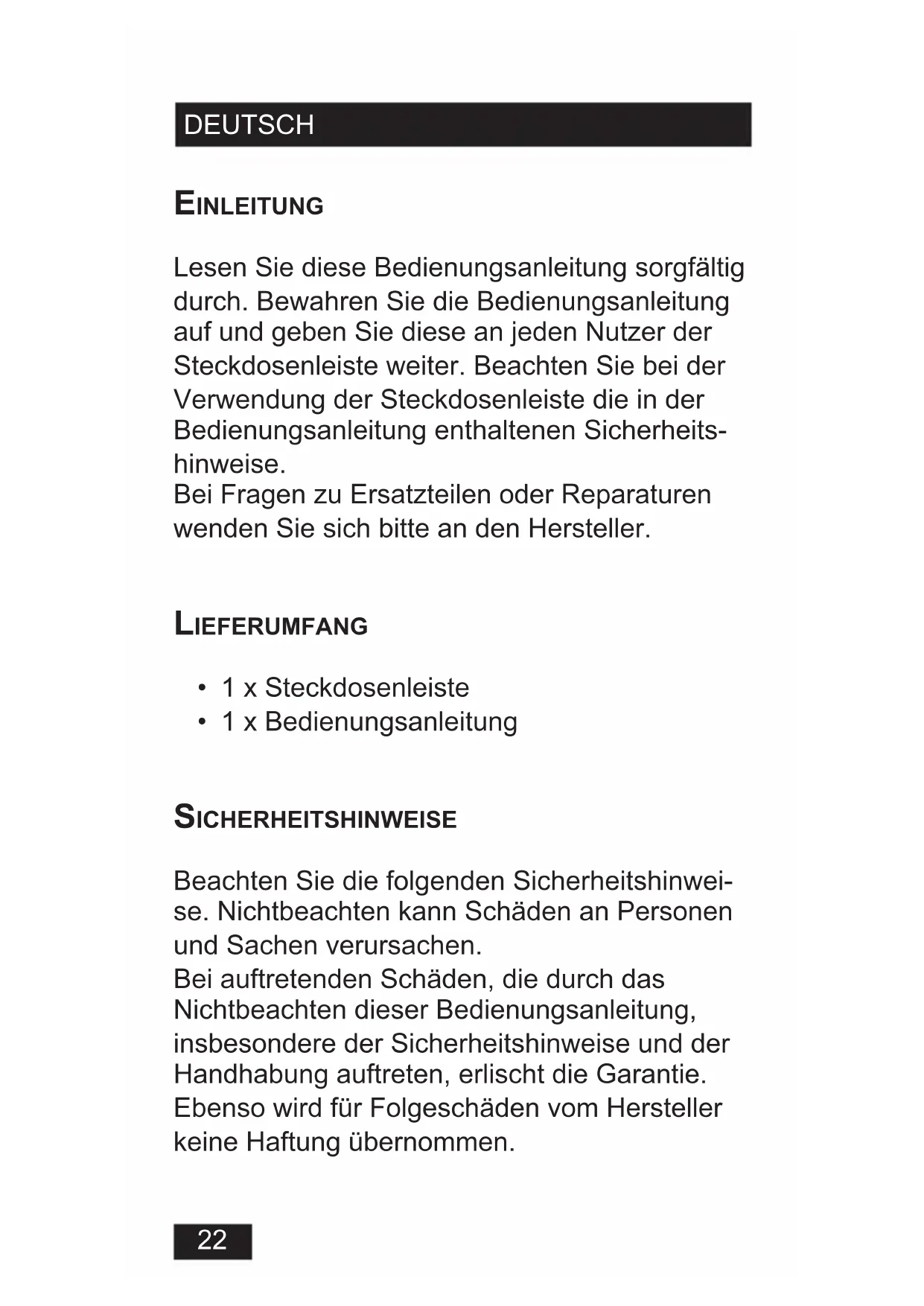

EINLEITUNG

Lesen Sie diese Bedienungsanleitung sorgfältig durch. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese an jeden Nutzer der Steckdosenleiste weiter. Beachten Sie bei der Verwendung der Steckdosenleiste die in der Bedienungsanleitung enthaltenen Sicherheits-hinweise.

Bei Fragen zu Ersatzteilen oder Reparaturen wenden Sie sich bitte an den Hersteller.

LIEFERUMFANG

• 1 x Steckdosenleiste
• 1 x Bedienungsanleitung

SICHERHEITSHINWEISE

Beachten Sie die folgenden Sicherheitshinweise. Nichtbeachten kann Schäden an Personen und Sachen verursachen.

Bei auftretenden Schäden, die durch das Nichtbeachten dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise und der Handhabung auftreten, erlischt die Garantie. Ebenso wird für Folgeschäden vom Hersteller keine Haftung übernommen.

Zu Ihrer Sicherheit

GEFAHR

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen oder unter Spannung stehenden Teilen besteht die Gefahr eines Stromschlags

⇒ Die Steckdosenleiste unbedingt vor der Benutzung auf Beschädigungen überprüfen. Wenn die Kabelisolierungen oder das Gehäuse beschädigt sind, darf die Steckdosenleiste nicht mehr verwendet werden.

VORSICHT

Unkontrolliert anlaufende Geräte

Beim Einschalten der Steckdosenleiste können angeschlossene Geräte unkontrolliert starten.

⇒ Schalten Sie alle angeschlossenen Geräte aus, bevor Sie die Steckdosenleiste ein- bzw. ausschalten.

- Zur Vermeidung von Gefährdungen darf eine beschädigte Anschlussleitung dieser Steckdosenleiste ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden.

DEUTSCH

• Unterlassen Sie jegliches Manipulieren oder Umbauen der Steckdosenleiste.
• Lassen Sie Reparaturen nur von einer Fachkraft ausführen.
• Sorgen Sie dafür, dass die Steckdosenlei- ste nicht in Kinderhände gelangt.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Steckdosenleiste ist ausschließlich für den privaten Gebrauch in trockenen Räumen bestimmt. Nicht in der Nähe von möglicherweise auslaufenden oder herausspritzenden Flüssigkeiten verwenden (z. B. Aquarium). Jede davon abweichende Verwendung ist nicht zulässig.

PRODUKTÜBERSICHT

AUFBAU

Die Legende bezieht sich auf das Produktfoto auf der Innenseite des Umschlags.

1 Beleuchteter Ein-/Aus-Schalter
2 Kontrolllampe Überspannungsschutz
Die Steckdosenleiste hat 8 Steckdosen mit Kinderschutz in praktischer 45°-Anordnung.

FUNKTIONSWEISE ÜBERSPANNUNGSSCHUTZ

Die Steckdosenleiste ist mit einer Überspannungsschutzeinrichtung ausgestattet. Die Überspannungsschutzeinrichtung vermeidet, dass Geräte, die an der Steckdosenleiste angeschlossen sind, bei Überspannungen im Stromnetz beschädigt werden.

Überspannungen entstehen beispielsweise durch indirekte Blitzeinschläge oder durch das Schalten anderer elektrischer Geräte (Monitore, Öfen, Lampen usw.).

Für eine korrekte Funktion muss die Steckdosenleiste an einer Steckdose mit fachgerecht installiertem Schutzleiter angeschlossen sein. Die Schutzwirkung wird durch die Kontrolllampe 2 angezeigt.

Der Überspannungsschutz ist aktiv, wenn die Kontrolllampe 2 leuchtet.

Bei Ausfall der Überspannungsschutzeinrichtung erlischt die Kontrolllampe.

TECHNISCHE DATEN

Bezeichnung: Steckdosenleiste mit Überspannungsschutz,

Type KF-FLD-08K (französische Version)

Anschlussspannung: 230 V\~ / 50 Hz

Höchste Dauerspannung U_c : 250 V / 50 Hz

Max. Ableitstrom: 4500 A

Gesamtleistung: max. 16 A / 3500 W

Sicherungsautomat: (belgische Version) 16 A

SPD nach EN 61643-11:2002+A11:2007 Typ 3

Kombinierter Stoß U _oc (L-N): 3 kV

Kombinierter Stoß U _oc (L/N-PE): 3 kV

Schutzpegel U _p (L-N): 1,8 kV

Schutzpegel U _P (L/N-PE): 1,8 kV

Anschlussleitung: H05VV-F 3G x 1,5 mm²,

Länge: 2 m

BEDIENUNG

Ein-/AuSSCHALTEN

Die Steckdosenleiste wird über den Ein-/Ausschalter 1 ein- und ausgeschaltet.

VORGEHENSWEISE BEI ERLOSCHENER KON- TROLLLAMPE

Grundsätzlich arbeitet die Überspannungsschutzeinrichtung, ohne dass die angeschlossenen Geräte im Betrieb beeinfl usst werden. Nur bei einer Überbelastung durch eine zu hohe Überspannung erlischt die Kontrolllampe 2.

Bei Modellen mit Sicherungsautomat (bel-gisches Modell) drücken Sie auf den roten Knopf.

⇒ Wenn die Kontrolllampe 2 wieder leuchtet, ist die Überspannungsschutzeinrichtung wieder aktiv.
⇒ Wenn die Kontrolllampe 2 nicht leuchtet, ist der Überspannungsschutz nicht mehr gegeben.

In diesem Fall kann die Steckdosenleiste zwar noch benutzt werden, sollte aber wegen des fehlenden Überspannungsschutzes ersetzt werden.

INSTANDHALTUNG UND REINIGUNG

Die Steckdosenleiste ist wartungsfrei.

GEFAHR

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen und unter Spannung stehenden Teilen der Steckdosenleiste und der Leitung besteht Lebensgefahr durch Stromschlag.

⇒ Reinigen Sie nie eine unter Spannung stehende Steckdosenleiste.
⇒ Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
⇒ Tauchen Sie die Steckdosenleiste niemals in Wasser.

1. Reinigen Sie die Steckdosenleiste mit einem trockenen Tuch.

ENTSORGUNG

Elektrogeräte nicht in den Hausmüll werfen!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen verbrauchte

Elektrogeräte getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

GARANTIE UND SERVICE

Garantieerklärung

3 Jahre Garantie ab Kaufdatum auf dieses Gerät. Bitte Kassenbon als Nachweis aufbewahren. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

DEUTSCH

Serviceadresse

BAT, Lindenstraße 35, D-72074 Tübingen

E-Mail: [e-mail]

Service-Tel.: [phone] - 72 07 4-1

(14 Cent/min. aus dem deutschen Festnetz,

Mobilfunk max. 42 Cent/min.)

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer homepage www.dvw-service.com.

KONFORMITÄTSERKLÄRUNG

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE- Zeichen angebracht:

• 2006/95/EG Niederspannungsrichtlinie
• 2004/108/EG EMV-Richtlinie

Die Konformitätserklärung ist beim Hersteller hinterlegt.

Hersteller:

BAT, Lindenstraße 35, D-72074 Tübingen

H. Brennenstuhl S.A.S.

F-67460 Souffelweyersheim

Beschreibung, siehe Seite 24

Français....1

Nederlands 11

Deutsch 21
