BEDIENUNGSANLEITUNG IAN 311184 FLORABEST

Montage- und Sicherheitshinweise

FR

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage- und Sicherheitshinweise Seite 13

Conmetall Meister GmbH

Oberkamper Str. 39

Warenannahme Tor 3

DE-42349 Wuppertal

ALLEMAGNE

Tél. : [phone]

(gratuites)

Fax: [phone]

E-mail :

[e-mail]

IAN 311184

- Mise au rebut

Legende der verwendeten Piktogramme ...... Seite 14

Einleitung ...... Seite 14

Bestimmungsgemäße Verwendung...... Seite 14

Teilebeschreibung ...... Seite 15

Technische Daten ...... Seite 15

Lieferumfang ...... Seite 15

Sicherheitshinweise ...... Seite 16

Montage......Seite 16

Schlauchhalterung anbringen......Seite 17

Gebrauch......Seite 17

Anschluss vornehmen...... Seite 17

Verwendung des Adapters......Seite 17

Sprühkopf verwenden....Seite 17

Abbau ...... Seite 18

Reinigung und Pflege......Seite 18

Service......Seite 19

Entsorgung......Seite 19

Legende der verwendeten Piktogramme
	Anweisungen lesen!		Warn- und Sicherheits-hinweise beachten!
	Lebens- und Unfallgefahren für Kleinkinder und Kinder!		Der Schlauch ist für Brauchwasser konzipiert.
	Setzen Sie den Schlauch keinem Frost aus. Ansonsten besteht die Gefahr von Sachschäden.		Schlauchlänge ca. 10 Meter
	UV-beständig Berstdruck 18
	Temperaturbeständig von 0–50 °C		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Gartenschlauch-Set

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatz-

bereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist als Ordnungshelfer für den Garten geeignet. Nur zur privaten Nutzung. Nicht für den gewerblichen Einsatz.

Teilebeschreibung

1 Sprühkopf
1a Kippschalter
1b Einstellrad
②Schlauchanschlussohne Aquastopp ( ^3/8 )
2a Wasserhahnanschluss (3/4")
2b Adapter ( 12 )
3 Schlauchanschlussmit Aquastopp ( ^3/8 )
4 Schraube
5 Dübel
6 Schlauch
7 Schlauchhalterung

- Technische Daten

Schlauch:

3-lagig mit Netzgewebe

Gewicht: ca. 1 kg

Innendurch-

messer: ca. 9 mm

Außendurch-

messer: ca. 13,5 mm

Länge: ca. 10 m

Anschluss: 38 "

max. Betriebs-

druck: 6 bar

Berstdruck: 18 bar

Schlauchhalterung:

Gewicht: ca. 0,4 kg

Abmessungen: ca. 19,5 x 23,5 x

13,5 cm (B × H × T)

Wassersprüher:

Gewicht: ca. 170 g

Abmessungen: ca. 21 x 11,5 x 6,3 cm (B x H x T)

Lieferumfang

1 Sprühkopf
1 Schlauchanschluss ohne Aquastopp (3/8")
1 Schlauchanschluss mit Aquastopp ( ^3/_8 )
1 Wasserhahnanschluss ( 34 ) mit Adapter ( 12 )
2 Schrauben
2 Dübel
1 Schlauch
1 Schlauchhalterung
1 Montage- und Bedienungsanleitung

Sicherheitshinweise

ACHTUNG! VOR GEBRAUCH DIE MONTAGE- UND BEDIENUNGS- ANLEITUNG LESEN! MONTAGE- UND BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN!

NICHT IN DIE HÄNDE VON KINDERN KOM-

MEN LASSEN.DIESER ARTI- KEL IST KEIN SPIELZEUG! ANSONSTEN DROHT VER- LETZUNGSGEFAHR!

Der Schlauch ist für Brauchwasser konzipiert.

Trinken Sie kein Wasser, welches den Schlauch durchflossen hat. Ansonsten droht Verletzungsgefahr.

Stellen Sie sicher, dass kein Wasser aus dem Schlauch in die Trinkwasserversorgung zurückfließen kann: Trennen Sie den Schlauch nach dem Gebrauch vom Wasserhahn oder montieren Sie einen Rückflussverhinderer bzw. Rohrunterbrecher zwischen Wasserhahn und Schlauch.

Lassen Sie den Schlauch – auch bei zwischenzeitlichen Unterbrechungen des Wasserflusses

- niemals unbeaufsichtigt. Ansonsten besteht Verletzungsgefahr sowie die Gefahr von Sachschäden.

den

Schlauch keinem

Frost aus. Ansonsten besteht die Gefahr von Sachschäden.

Darauf achten, dass keine Schmutzpartikel die Anschlüsse verstopfen oder in das Schlauchinnere gelangen können. Ansonsten könnte die Armatur beschädigt werden.

■ Richten Sie den Wasserstrahl nicht auf elektrische Einrichtungen.
■ Richten Sie den Wasserstrahl nicht auf Personen oder Tiere.
Nach jedem Gebrauch ist die Wasserentnahmestelle stets zu schließen.

- Montage

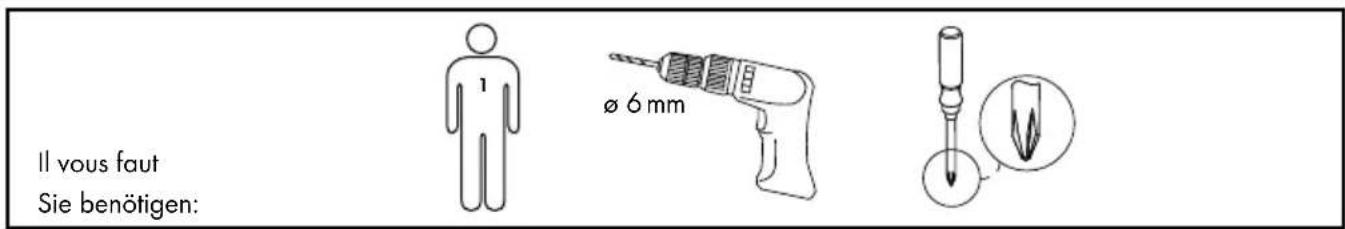

Sie benötigen:

Kreuzschraubendreher (PH2)

Bohrmaschine, Bohrer ø 6mm

Wichtig! Ziehen Sie unbedingt die Bedienungsanleitung Ihrer

Bohrmaschine hinzu.

Achten Sie beim Bohren darauf, dass Sie keine elektrischen Kabel, Gas- oder Wasserleitungen beschädigen.

●Schlauchhalterung anbringen

□ Gehen Sie zum Anbringen der Schlauchhalterung 7 vor, wie in der Abbildung A dargestellt.
□ Verwenden Sie die beiliegenden Schrauben 4 und Dübel 5. Diese sind nur für die Montage an Backstein, Beton- oder Holzwänden geeignet. Für eine Montage an anderen Materialien, benutzen Sie bitte dafür geeignete Schrauben und Dübel. Erkundigen Sie sich im Handel nach den für die jeweilige Wandbeschaffenheit geeigneten Dübel und Schrauben.

Hinweis: Um ein Rückfließen zu vermeiden, montieren Sie die Schlauchhalterung 7 nicht höher als den Wasserhahn oder installieren Sie einen Rückfluss-Verhinderer bzw. Absperrhahn zwischen Wasserhahn und Schlauch 6.

- Gebrauch

Anschluss vornehmen

☐ Gehen Sie zum Anschließen des Schlauchs 6 vor, wie in der Abbildung B dargestellt.

●Verwendung des Adapters

Drehen Sie den Wasserhahnanschluss 2a im Uhrzeigersinn an das Anschlussgewinde des Wasserhahns.
□Beieinem ^1/2 Anschlussgewinde muss der Adapter 2b eingesetzt werden.
☐ Drehen Sie dazu den Adapter 2b im Uhrzeigersinn in den Wasserhahnanschluss 2a.

●Sprühkopfverwenden

Hinweis: Der Sprühkopf ^1 verfügt über zehn verschiedene Strahleinstellungen. Die Durchflussmenge lässt sich stufenlos regulieren.

□ Stecken Sie den Sprühkopf 1 in den Schlauchanschluss mit Aquastopp 3 (s. Abb. C).
□ Bewegen Sie den Kippschalter 1a nach hinten, um den Wasserauslass zu starten und stufenlos zu regulieren (s. Abb. D).
Drehen Sie das Einstellrad ^1b auf Position „I“, um die Strahl-einstellung auszuwählen oder zu wechseln (s. Abb. D). Sie können zwischen zehn verschiedenen Einstellungen auswählen: Jetstrahl, Brausestrahl, Fächerstrahl, Zentralstrahl, Vollbrausestrahl, Vertikalstrahl, Streustrahl, Sprühnebel, Flachstrahl, Kegelstrahl.

□ Bewegen Sie den Kippschalter 1a nach vorne, um den Wasserauslass zu stoppen (s. Abb. D).

Hinweis:Wenn Sie den Sprühkopf 1 bei offenem Wasserhahn abnehmen, unterbricht der Schlauchanschluss mit Aquastopp 3 den Wasserfluss. Verwenden Sie diese Möglichkeit zur Unterbrechung des Wasserflusses nur, wenn Sie ein anderes Element an den Schlauch anschließen wollen, beispielsweise einen Rasenberegner.

ACHTUNG! Benutzen Sie die in diesem Kapitel beschriebenen Möglichkeiten zum Unterbrechen des Wasserflusses nur zu zwischenzeitlichen Unterbrechungen! Wenn Sie den Wasserzufluss längere Zeit stoppen wollen, drehen Sie den Wasserhahn zu.

- Abbau

☐ Schrauben Sie den Schlauch 6 vom Anschlussgewinde des Wasserhahns und entleeren Sie diesen vollständig.
□ Nehmen Sie anschließend die Schlauchhalterung 7 von der Wand.

- Reinigung und Pflege

■ Verwenden Sie zur Reinigung und Pflege ein leicht angefeuchtetes, fusselfreies Tuch.
■ Reinigen Sie den Geräteanschluss von Zeit zu Zeit, um einen dichten Sitz am Schlauchanschluss zu gewährleisten.

- Service

Conmetall Meister GmbH

Oberkamper Str. 39

Warenannahme Tor 3

DE-42349 Wuppertal

GERMANY

Tel.: [phone]

(kostenfrei)

Fax: [phone]

E-Mail:

[e-mail]

IAN 311184

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Das Produkt und die Verpackungsmaterialien sind recy-

celbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung.

Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Conmetall Meister GmbH

Oberkamper Str. 37-39

Warenannahme Tor 3

DE-42349 Wuppertal

GERMANY

Art.-Nr.: WU9925932

Version des informations · Stand der Informationen:

11 / 2018 · Ident.-No.: WU9925932112018-2
