BEDIENUNGSANLEITUNG PXWS700 Practixx

Erklärung der Symbole auf dem Produkt

	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten.
	Vor Inbetriebnahme Bedienungsanleitung lesen.
	Sicherheitsschuhe tragen.
	Gehörschutz tragen.Schutzbrille tragen.
	Achtung!Nachlaufende bewegliche Werkzeuge!Vor allen Wartungs-, Reinigungs- und Reparaturmaßnahmen die Maschine von der Stromversorgung trennen! Verletzungsgefahr für Finger und Hände durch das rotierende Schneidewerkzeug.
	Das Produkt entspricht den geltenden europäischen Richtlinien.

Inhaltsverzeichnis:

1. Einleitung....7
2. Produktbeschreibung 7
3. Lieferumfang 7
4. Bestimmungsgemäße Verwendung 7
5. Sicherheitshinweise.... 8
6. Schulung der Betreiber.... 10
7. Technische Daten....10
8. Vor Inbetriebnahme.... 11
9. Bedienung 12
10. Transport 12
11. Elektrischer Anschluss 12
12. Wartung 13
13. Lagerung 14
14. Entsorgung und Wiederverwertung 15
15. Störungsabhilfe 15

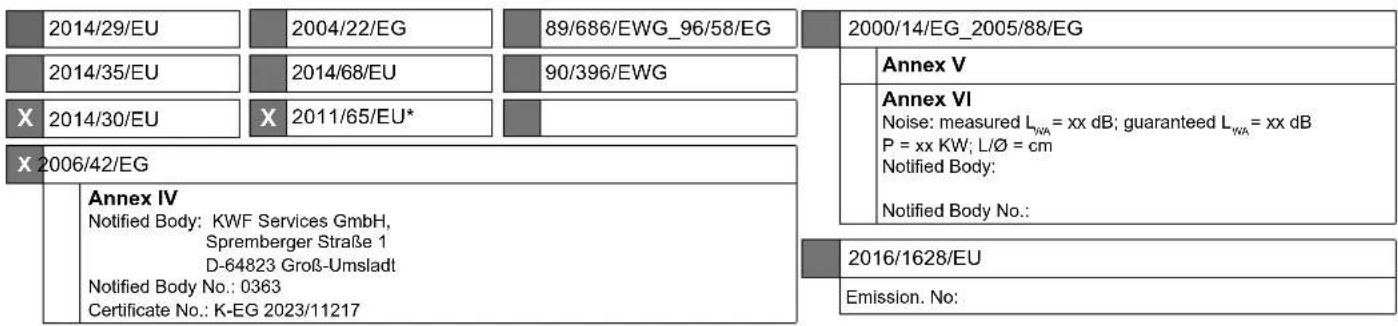

16. Konformitätserklärung 43

Seite:

1. Einleitung

HERSTELLER:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Produktbeschreibung

1. Wippe
2. Handgriff (Wippe)
3. Handgriff (Schutzdeckel)
4. Schutzdeckel
5. Zugfeder
6. Sägeblatt
7. Schutzdeckel
8. Transportrad
9. Standfuß
10. Wippensperre
11. Ein-/Ausschalter
12. Transportgriff
13. Obere Schraube (Schutzdeckel)
14. Untere Schraube (Schutzdeckel)
15. Arretierungsstift
16. Gabelschlüssel SW19
17. Spannschraube
18. Äußerer Sägeblattflansch

3. Lieferumfang

• Wippkreissäge
  • 1x Gabelschlüssel SW 19 (16)
  • 1x Arretierungsstift (15)
  • Bedienungsanweisung

4. Bestimmungsgemäße Verwendung

Die Brennholzkreissäge ist ausschließlich mit dem angebotenen Werkzeug zum Bearbeiten von Holz konstruiert.

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Wippkreissäge ist als Ein-Mann-Bedienplatz ausgelegt und ohne Absaugvorrichtung nur im Außenbereich zu verwenden.
• Das Arbeiten bzw. das Beladen des Produkts ist ausschließlich durch die Bedienperson durchzuführen, lediglich der Transport ist durch zwei Personen gestattet. Vor Transport Netzstecker ziehen.
• Die Wippkreissäge ist eine transportable Kreissäge. Sie ist nur zum Querschneiden von Brennholz mit Zuführwippe laut technischen Daten einsetzbar.
• Die Wippkreissäge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 m Länge konstruiert.
• Benutzen Sie die Säge nicht, um andere Werkstoffe zu schneiden.

• Unabhängig vom Holzdurchmesser darf nur ein Werkstück auf die Wippe gelegt werden.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und vollzählig in gut lesbarem Zustand halten.

• Der Arbeits- und Umgebungsbereich der Maschine muss frei von störenden Fremdkörpern sein, um Unfällen vorzubeugen.
• Grundsätzlich müssen die zu trennenden Hölzer frei von Fremdkörpern wie Nägel und Schrauben sein.
• Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanweisung benutzen. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen).
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheits-technischen Regeln müssen eingehalten werden.
• Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
• Die Maschine darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.
• Es dürfen nur Sägeblätter eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.
• Achten Sie darauf, dass die Maschine beim Aufbau standsicher auf festem Grund steht.
• Um die Maschine dürfen sich keine Stolperstellen befinden.
  • Die Maschine ist mit einer elektronischen Bremse ausgestattet, bremsen Sie die Maschine nicht am Sägeblatt ab.
• Das maximale Werkstückgewicht soll aufgrund der Ein-Mann-Bedienung und ergonomischer Risiken nicht mehr als 35 kg betragen und darf 50 kg nicht überschreiten, um die Wippe nicht zu überlasten.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: △

- Beachten Sie alle diese Hinweise, bevor und während Sie mit der Säge arbeiten.

- Bewahren Sie diese Sicherheitshinweise gut auf.

- Unbenutzte Maschinen sollten an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden.

- Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Produkt nicht, wenn Sie müde sind.

- Benutzen Sie keine Produkte, bei denen sich der Schalter nicht ein- und ausschalten lässt.

- Warnung! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

- Warnung: Bevor irgendwelche in diesem Handbuch beschriebenen Wartungsarbeiten ausgeführt werden, den Netzstecker ziehen.

- Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.

- Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger.

- Setzen Sie die Säge nicht Regen aus und benutzen Sie die Maschine nicht in feuchter oder nasser Umgebung.

• Sorgen Sie für gute Beleuchtung.

- Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

- Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck können vom rotierenden Sägeblatt erfasst werden.

- Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

- Tragen Sie bei langen Haaren ein Haarnetz.

• Vermeiden Sie abnormale Körperhaltung.

• Die Bedienungsperson muss mindestens 18 Jahre alt sein.

- Kinder von der Maschine mit laufendem Motor fernhalten.

- Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.

- Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

- Lassen Sie andere Personen, insbesondere Kinder, nicht das Produkt berühren. Halten Sie sie vom Arbeitsplatz fern.

- An der Maschine tätige Personen dürfen nicht abgelenkt werden.

• Beachten Sie die Motor- und Sägeblatt-Drehrichtung. Nur Sägeblätter verwenden, deren höchstzulässige Geschwindigkeit nicht geringer ist als die maximale Spindelgeschwindigkeit der Kreissäge und des zu schneidenden Werkstoffes.
• Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.
• Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.
• Nur die vom Hersteller empfohlenen Sägeblätter verwenden, die EN 847-1 entsprechen.
• Fehlerhafte Sägeblätter müssen sofort ausge- tauscht werden.
• Benutzen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.
• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
• Abgenutzten Tisch- oder Wippeneinsatz austauschen.
• Arbeitsstellung stets seitlich vom Sägeblatt.
  • Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
• Achten Sie darauf, dass abgeschnittene Holzstücke nicht vom Zahnkranz des Sägeblattes erfasst und weggeschleudert werden.
• Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.
• Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. Netzstecker ziehen.
• Bei, durch den Verschleiß, vergrößerten Sägespalt die Wippen-/ oder Tischeinlage erneuern. Die Maschine ausschalten und Netzstecker ziehen.
• Umrüstungen, sowie Einstell-, Mess-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. Netzstecker ziehen.
• Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen.
• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.
• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Überprüfen Sie das Produkt auf eventuelle Beschädigungen!

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungs-gemäße Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Produkts sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Dieses Produkt entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Fachkraft ausgeführt werden, indem Original-Ersatzteile verwendet werden; andernfalls können Unfälle für Benutzer entstehen.
• Tragen Sie geeignete persönliche Schutzausrüstung. Dies beinhaltet:
• Gehörschutz zur Vermeidung des Risikos eines entstehenden Gehörverlustes;
• Atemschutz zur Vermeidung des Risikos, schädlichen Staub einzuatmen.
• Beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe tragen. Sägeblätter müssen, wann immer praktikabel, in einem Behältnis getragen werden.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.
• Die Bedienperson muss über die Bedingungen informiert werden, die die Lärmwerte beeinflussen (z. B. Sägeblätter, die zur Verringerung der Geräuschentwicklung konstruiert wurden, Pflege von Sägeblatt und Maschine).
• Fehler in der Maschine, einschließlich der Schutzeinrichtungen und des Sägeblattes, sind, sobald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.
• Beim Transportieren der Maschine nur die Transportvorrichtungen verwenden und niemals die Schutzvorrichtungen für Handhabung und Transport verwenden.
• Alle Bedienpersonen müssen angemessen in der Verwendung, der Einstellung und der Bedienung der Maschine geschult sein.
• Sägen Sie kein Schnittgut, welches Fremdkörper wie z.B. Drähte, Kabel oder Schnüre enthält.
• Nur scharfe Sägeblätter verwenden.
• Die Maschine muss während des Betriebs auf einem waagerechten, ebenen Boden stehen und der Fußboden um die Maschine herum muss eben, gut gewartet und frei von Abfällen wie z.B. Spänen und abgeschnittenen Werkstücken sein.
• Ordnen Sie den zu bearbeitenden Werkstückstapel und die fertigen Werkstücke nahe beim normalen Arbeitsplatz des Bedieners.

- Verwenden Sie nur originale, unbeschädigte Flansche wie vom Hersteller angegeben und die für den Einsatzzweck geeignet sind.

Warnung!

Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird.

Achtung Unfallgefahr!

Das Holz muss immer beidseitig des Sägeblattes im Prisma der Wippe aufliegen. (siehe Pfeile in Abb. 1.1)

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstückes.
• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Holzart und Trocknungsgrad können Einfluss auf die Staubexposition haben. Nutzen Sie ggf. eine Absauganlage.
• Unbedingt persönliche Schutzausrüstungen wie Augenschutz und Staubmaske tragen.
• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschritten. Unbedingt persönliche Schutzausrüstungen wie Gehörschutz tragen.
• Gefährdung durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.
• Verletzungen durch defektes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen.
• Beim Einsatz von Sonderzubehör muss die dem Sonderzubehör beigefügte Bedienungsanweisung beachtet und sorgfältig gelesen werden.
• Durch die Nutzung bestimmter Sägeblätter kann die Lärmemission verkleinert werden.

6. Schulung der Betreiber

• Geben Sie die Sicherheitshinweise an alle Personen weiter, die an der Maschine arbeiten.
  • Die Bedienungsperson muss mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.
• An der Maschine tätige Personen dürfen nicht abgelenkt werden.
• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.
• Eng anliegende Kleidung tragen. Schmuck, Ringe und Armbanduhren ablegen.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und in lesbarem Zustand halten.
• Vorsicht beim Arbeiten: Verletzungsgefahr für Finger und Hände durch das rotierende Schneidwerkzeug.
• Während des Betriebes sind regelmäßige Pausen einzuhalten.
• Während des Betriebes sind Sicherheitsschuhe und Schutzkleidung zu tragen.

7. Technische Daten

Baumaße

Länge / Breite / Höhe 1270 / 730 / 1130 mm

Wippenauflage 670 mm

Gewicht 89,5 kg

Sägeblatt

Sägeblattdurchmesser ø 700 mm

Bohrungsdurchmesser ø 30 mm

Anzahl der Zähne 42

Antrieb

Motor 400 V 3~ / 50 Hz
Nennleistung S1 4,0 kW
Betriebsart	S6 20%* 4,5 kW
Nennstrom	10 A
Leerlaufdrehzahl n_0	1400 min ^-1
Schutzart	IP54
Sicherung	16 A träge

Arbeitsdaten

Schnitthöhe Rundholz	max. 240 mm
	min. 60 mm
Wendeschnitt	max. 250 mm
Scheitholz	max. 370 x 240 mm

* Betriebsart S6, ununterbrochener periodischer Betrieb. Der Betrieb setzt sich aus einer Anlaufzeit, einer Zeit mit konstanter Belastung und einer Leerlaufzeit zusammen. Die Spieldauer beträgt 10 min, die relative Einschaltdauer beträgt 20% der Spieldauer.

Technische Änderungen vorbehalten!

Geräuschkennwerte

Die Messung der Geräuschkennwerte wurde in Übereinstimmung mit EN ISO 3744:2010 durchgeführt.

Schalldruckpegel L _nA Leerlauf 92 dB

Schalldruckpegel L_pA Bearbeitung 95 dB
Unsicherheit K_pA	2 dB
Schallleistungspegel L_WA Leerlauf 106 dB
Schallleistungspegel L_WA Bearbeitung 109 dB
Unsicherheit K_WA	2 dB

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen, am Arbeitsplatz vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes, andere Geräuschquellen, z.B. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitswerte können von Land zu Land variieren. Die Information soll jedoch den Anwender befähigen, eine Abschätzung von Gefährdung und Risiko vorzunehmen.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

8. Vor Inbetriebnahme

8.1 Allgemeine Hinweise

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie die Maschine und die Zubehörteile auf Transportschäden.
• Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

⚠ GEFAHR

Produkt und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit der Maschine vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalersatzteile. Diese erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen die Artikelnummer sowie Typ und Baujahr der Maschine an.

8.2 Produktspezifische Hinweise

• Entfernen Sie vor der Erstinbetriebnahme der Maschine die Kabelbinder an der Zugfeder (5). Klappen Sie den Schutzdeckel (4) auf und hängen Sie die Zugfeder (5) ein. (Abb. 4)
• Achten Sie darauf, dass die Maschine beim Aufbau standsicher auf festem Grund steht. Die Transporträder (8) und die Standfüße (9) dürfen nicht in der Luft hängen.
• Zu Ihrer Sicherheit am Arbeitsplatz gegen Kippen oder Verschiebung, befestigen Sie die Säge mit Schrauben (8x80mm) oder Erdnägeln/Erdanker (8x230mm) am Boden.
• Der Arbeitsplatz muss gut ausgeleuchtet sein.
• Um die Maschine dürfen sich keine Stolperstellen befinden.
• Überprüfen Sie die Wippe (1). Diese muss, nach dem Lösen der Wippensperre (10), selbstständig in die Ausgangsposition zurückkehren. (Abb. 2)
• Beachten Sie die Sicherheitshinweise.
• Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein.
• Überprüfen Sie das Sägeblatt (6) auf einwandfreien Sitz und auf die richtige Laufrichtung.
• Führen Sie eine Funktionsprüfung vor Arbeitsbeginn durch.
• Führen Sie vor Arbeitsbeginn eine Bremsprüfung durch.
• Die Wippkreissäge ist ausschließlich zum Querschnittsägen von Brennholz mit max. 1 m Länge konstruiert.
• Der kleinste zulässige Holzdurchmesser beträgt 60 mm.
• Das zu sägende Holz darf nicht mit der Hand fixiert werden.
• Führen Sie Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durch. Warten Sie den Stillstand des rotierenden Werkzeuges ab und ziehen Sie den Netzstecker.
• Nach dem kompletten Stillstand der Säge Netzstecker ziehen.

9. Bedienung

Die Wippkreissäge bietet Ihnen höchste Sicherheit durch einen geschlossenen Sägebereich.

9.1 Ein-/Ausschalter (Abb. 3)

• Um die Säge einzuschalten, drücken Sie am Ein/Ausschalter (11) die Taste „l“. Warten Sie vor Beginn des Sägens ab, bis das Sägeblatt (6) seine maximale Drehzahl erreicht hat.
• Um die Säge auszuschalten, drücken Sie am Ein/Ausschalter (11) die Taste „0“.

9.2 Überlastungsschutz

Bei Überlastung des Motors schaltet dieser selbstständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

1. Lassen Sie die Maschine abkühlen.
2. Schalten Sie die Maschine wieder ein, wie unter 9.1 beschrieben.

9.3 Sägevorgang (Abb. 5 und 6)

⚠ Achtung! Bei gebogenem Holz muss die gekrümmte Seite zum Sägeblattschlitz ausgerichtet sein, um das Umkippen und Verklemmen des Holzes während des Schneidvorganges zu vermeiden, welches zu Schäden an der Säge führen kann.

1. Schalten Sie die Maschine ein, wie unter 9.1 beschrieben.
2. Klappen Sie den Schutzdeckel (4) auf.
3. Legen Sie das Schnittgut in die Wippe (1).
4. Schließen Sie den Schutzdeckel (4).
   Hinweis: Der Sägevorgang kann nur mit geschlossenem Schutzdeckel (4) gestartet werden.
5. Schwenken Sie die Wippe (1) mit dem Handgriff (Wippe) (2) und dem Handgriff (Schutzdeckel) (3) zum Sägeblatt (6) und sägen Sie das Schnittgut durch.
   Hinweis: Üben Sie während des Sägevorgangs nur so viel Druck auf das Sägeblatt aus, dass die Drehzahl stabil bleibt.
6. Schwenken Sie die Wippe (1) zurück und öffnen Sie den Schutzdeckel (4).

⚠ Achtung!

• Lassen Sie die Maschine während des Betriebes nicht unbeaufsichtigt.
• Sollten Sie die Arbeit unterbrechen, schalten Sie die Maschine aus und ziehen Sie den Netzstecker.

9.4 Arbeitsende (Abb. 2 und 3)

1. Schalten Sie die Maschine aus, wie unter 9.1 beschrieben.
2. Warten Sie, bis das Sägeblatt (6) komplett zum Stillstand gekommen ist.
3. Ziehen Sie den Netzstecker.

4. Beachten Sie die allgemeinen Wartungshinweise.

5. Bringen Sie die Wippe (1) in Transportstellung und sichem Sie diese mit der Wippensperre (10).

10. Transport

Hinweis:

Zum Transport der Wippkreissäge die Wippensperre (10) in die erste Position bringen (Abb. 2).

10.1 Transport über kurze Strecken (Abb. 7)

1. Heben Sie die Wippkreissäge am Transportgriff (12) an.
2. Die Wippkreissäge kann nun mit den Transporträdern (8) bewegt werden.

10.2 Fahrzeugtransport

⚠️ WARNING

Verletzungsgefahr durch zu hohes Produktgewicht - Nehmen Sie zum Anheben des Produkts eine zweite Person zu Hilfe.

1. Beachten Sie beim Anheben des Produkts dessen Gewicht (siehe Punkt 7. Technische Daten).
2. Schalten Sie das Produkt vor jeglichem Transport aus und trennen Sie es von der Stromversorgung.
3. Tragen Sie das Produkt mindestens zu zweit.
4. Schützen Sie die Maschine vor Schlägen, Stößen und starken Vibrationen, z. B. beim Transport in Fahrzeugen.
5. Sichern Sie die Maschine gegen Kippen und Verrutschen.
6. Verwenden Sie Schutzvorrichtungen niemals zur Handhabung oder zum Transport.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Verwenden Sie einen ortsveränderlichen Personenschutzschalter (PRCD), falls im Versorgungssnetz die Fehlerstromschutzschaltung (RCD) mit einem Nennfehlstrom von max. 30 mA nicht vorgesehen ist.

Der Netzanschluss wird mit 16 A träge abgesichert.

Schadhafte Elektro-Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H07RN-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Drehstrommotor 400 V 3\~/ 50 Hz

Netzspannung 400 V 3N\~/ 50 Hz

Netzanschluss und Verlängerungsleitung müssen 5-adrig sein = 3\~ + N + PE.

• Verlängerungsleitungen müssen einen Mindestquerschnitt von 1,5 mm ^2 aufweisen (≤ 25 m).
• Verlängerungsleitungen müssen einen Mindestquerschnitt von 2,5 mm ^2 aufweisen (> 25 m).

Achtung!

Drehrichtung überprüfen (Abb. 8)

- Drehstrommotoren müssen bei Neuanschluss oder Standortwechsel auf ihre Drehrichtung überprüft werden. Gegebenenfalls muss die Drehrichtung geändert werden.

1. Ändern Sie hierzu die Drehrichtung des Phasenwenders mit einem Schraubenzieher (nicht im Lieferumfang enthalten) im Gerätestecker.

Motor-Bremseinrichtung

Die Wippkreissäge ist mit einer elektronischen Bremssteuerung ausgerüstet, so dass das Sägeblatt nach dem Ausschalten nach max. 10 Sekunden zum Stillstand kommt.

Die elektronische Bremssteuerung wird nach max. 14 Sekunden unterbrochen.

Dauert der Bremsvorgang länger als 10 Sekunden, darf die Maschine nicht mehr betrieben werden, da die Bremse defekt sein könnte. Die Maschine muss unbedingt von der Spannungsversorgung getrennt werden.

Hinweis:

Bei defekter elektronischer Bremssteuerung darf die Säge nicht betrieben werden. Reparaturen an den elektrischen Anschlüssen dürfen nur von einer Fachwerkstatt durchgeführt werden.

Prüfung elektrischer Anschluss

1. Schalten Sie die Maschine ein, wie unter 9.1 beschrieben.
2. Die Sägewelle läuft an.

12. Wartung

⚠️ WARNING

Verletzungsgefahr durch unerwartetes Anlaufen der Maschine

- Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker aus der Steckdose.

⚠️ WARNING

Warnung vor unvorhersehbaren Gefährdungen und Produktschädigung

• Führen Sie niemals eigenmächtig Veränderungen oder Reparaturen am Produkt durch, die nicht in der Bedienungsanleitung beschrieben sind.
• Lassen Sie nicht beschriebene Arbeiten von einer Fachwerkstatt durchführen.

Achtung! Aufgrund von Spänen besteht Brandgefahr, bei unzureichenden Reinigungsarbeiten.

12.1 Allgemeine Hinweise

• Prüfen Sie das Produkt auf lose, abgenutzte oder beschädigte Bauteile.
• Prüfen Sie den festen Sitz von Muttern, Bolzen und Schrauben.
• Prüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigung und korrekten Sitz.
• Prüfen Sie die elektrischen Anschlüsse. Reparaturen an den elektrischen Anschlüssen dürfen nur von einer Fachwerkstatt durchgeführt werden.

12.2 Produktspezifische Hinweise

• Prüfen Sie das Sägeblatt regelmäßig. Verwenden Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter. Setzen Sie nur Sägeblätter ein, die der EN 847-1 entsprechen.
  • Tauschen Sie abgenutzte Wippenlager sofort aus.
• Prüfen Sie, dass sich keine Werkzeuge oder sonstigen Teile an oder in der Maschine befinden, bevor Sie diese wieder in Betrieb nehmen.
• Entfernen Sie eventuelle Sägemehlverstopfungen am Auswurf.

12.3 Produkt ölen

1. Ölen Sie zur Verlängerung des Werkzeuglebens einmal pro Monat die Drehteile.
2. Verwenden Sie ein hochwertiges und dünnflüssiges Maschinenöl, um alle beweglichen Teile zu schmieren.
3. Ölen Sie nicht den Motor.

⚠️ Verwenden Sie niemals einen Hochdruckreiniger, um Ihre Maschine zu reinigen. Wasser kann in dichte Bereiche der Maschine und des Getriebegehäuses eindringen und Schäden an Spindeln, Zahnrädern, Lagern, oder dem Motor verursachen.

Der Einsatz von Hochdruckreinigern führt zu einer verkürzten Lebensdauer und reduziert die Wartungsfreundlichkeit.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Sägeblatt; Wippeneinlagen

* nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

12.4 Sägeblatt wechseln (Abb. 9)

⚠️ WARNING

Verletzungsgefahr! Bei unsachgemäßer Handhabung der Wippkreissäge besteht die Gefahr von schweren Verletzungen.

⚠️ WARNING

Verletzungsgefahr von Fingern und Händen durch scharfe Kanten

- Tragen Sie Schutzhandschuhe.

Beachten Sie die auf dem Sägeblatt angegebene max. Drehzahl und wählen Sie ein zu Ihrer Maschine passendes Sägeblatt aus.

1. Bringen Sie die Wippe (1) in Schnittstellung.

2. Lösen Sie die obere Schraube (13) und die untere Schraube (14) am Schutzdeckel (7) und drehen diese ca. 5 mm heraus.

3. Öffnen Sie den Schutzdeckel (7).

4. Stecken Sie zum Arretieren des Sägeblattes (6) den Arretierungsstift (15) durch die entsprechende Öffnung am Sägeblattschutz. Führen Sie hierzu den Arretierungsstift (15) vollständig und gerade in die Öffnung am Sägeblattschutz ein. Verwenden Sie die entsprechend Bohrung (abhängig von der Sägeblattart), so dass der Bolzen am tiefsten Punkt (Zahngrund) des Sägeblattes (6) anliegt.

5. Drehen Sie die Spannschraube (17) mit dem Gabelschlüssel (16) gegen den Uhrzeigersinn, um die Spannschraube (17) Säzu öffnen.

6. Nehmen Sie die Spannschraube (17) und den äußeren Sägeblattflansch (18) von der Antriebswelle ab.

7. Nehmen Sie nun das Sägeblatt (6) von der Antriebswelle ab.

8. Reinigen Sie den äußeren und den inneren Sägeblattflansch sorgfältig, bevor Sie ein neues Sägeblatt (6) montieren. Reinigen Sie Spannflächen. Die Spannflächen müssen frei von Verschmutzungen, Fett, Öl und Wasser sein.

9. Setzen Sie ein neues Sägeblatt (6) auf die Antriebswelle. Beachten Sie dabei die Drehrichtung: Die Schnittschräge der Zähne muss in Laufrichtung (nach vorne) zeigen.

10. Setzen Sie den äußeren Sägeblattflansch (18) wieder auf die Antriebswelle. Achten Sie dabei auf die korrekte Ausrichtung des äußeren Sägeblattflanschs.

11. Schrauben Sie die Spannschraube (17) auf der Antriebswelle mit der Hand fest.

12. Drehen Sie vorsichtig das Sägeblatt (6) in Laufrichtung: Es muss genau zentriert sein und darf nicht unrund laufen. Überprüfen Sie den korrekten Sitz von Sägeblatt (6) und äußerem Sägeblattflansch (18). Richten Sie die Teile erneut aus, falls das Sägeblatt nicht genau zentriert ist. ⚠️ WARNING

Warnung vor unvorhersehbaren Gefährdungen und Produktschädigung.

- Prüfen Sie die Einstellung des Sägeblatts nach jedem Sägeblattwechsel.

1. Drehen Sie die Spannschraube (17) mit dem Gabelschlüssel (16) im Uhrzeigersinn mit 90 Nm fest. Verwenden Sie den mitgelieferten Gabelschlüssel. Verlängern Sie den Schlüssel nicht mit einem Rohr o. Ä. und ziehen Sie die Schraube nicht mit Hammerschlägen auf den Gabelschlüssel an.

2. ⚠ ACHTUNG! Entfernen Sie den Arretierungsstift (15).

13. Lagerung

⚠️ WARNING

Verletzungsgefahr durch unerwartetes Anlaufen der Maschine

- Ziehen Sie den Netzstecker aus der Steckdose.

ACHTUNG

Produktbeschädigung durch falsche Lagerung

- Lagern Sie das Produkt geschützt vor Schmutz, Staub und Feuchtigkeit.

- Lagern Sie das Produkt in der Originalverpackung.

1. Lagern Sie das Produkt an einem dunklen, trockenen und frostfreien sowie für Unbefugte unzugänglichen Ort.

2. Die optimale Lagertemperatur liegt zwischen 5 °C und 30 °C.

3. Bewahren Sie die Bedienungsanleitung beim Produkt auf.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.
• Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

15. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Säge bremst beim Ausschalten nicht ab	Bremseinrichtung defekt Bremseinrichtung durch eine Fachwerkstatt überprüfen und gegebenenfalls erneuern lassen.
Sägeblatt löst sich nach Abschalten des Motors	Befestigungsmutter zu leicht angezogen Befestigungsmutter anziehen (Achtung: Rechtsgewinde)
Motor macht zu viel Lärm oder brummt	Wicklungen beschädigt, Motor defekt Motor durch eine Fachwerkstatt kontrollieren lassen.
Brandflächen an der Schnittfläche	Stumpfes Sägeblatt Sägeblatt durch eine Fachkraft schärfen lassen oder gegebenenfalls austauschen
	Falsches Sägeblatt Sägeblatt austauschen
Sägeblatt dreht sich in die falsche Richtung	Polarität vertauscht Drehrichtung mit Phasenwender ändern
	Falschanschluss Von Elektrofachkraft Polarität der Wandsteckdose ändern lassen
Motor bringt keine Leistung, die Sicherung springt an	Querschnitt der Verlängerungsleitung nicht ausreichend	Siehe „Elektrischer Anschluss“
	Überlastung durch stumpfes Sägeblatt Sägeblatt wechseln
Sägeblatt verklemmt Maschine ausschalten, Netzstecker ziehen und Blockade lösen

⚠ Elektrotechnische Wartungsarbeiten dürfen nur von einer Elektrofachkraft durchgeführt werden!

Gewährleistung

Revisionsdatum 22.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntnisierlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transport weg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.practixx.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag – Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.practixx.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

http://www.practixx.com/de/service PRACTIXX

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.practixx.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.practixx.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur

DokumenteKontakt

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Bezeichnung: WIPPKREISSÄGE - PX-WS-700

Art.-Nr. / Art. no. / N° d'ident.: 39051109969

2014/29/EU 2004/22/EG 89/686/EWG_96/58/EG 2000/14/EG_2005/88/EG Annex V 2014/35/EU 2014/68/EU 90/396/EWG Annex VI Noise: measured LWA = xx dB; guaranteed LWA = xx dB P = xx KW; L/Ø = cm Notified Body: Notified Body No.: X 2014/30/EU X 2011/65/EU* X 2006/42/EG Annex IV Notified Body: KWF Services GmbH, Spremberger Straße 1 D-64823 Groß-Umsladt Notified Body No.: 0363 Certificate No.: K-EG 2023/11217 2016/1628/EU Emission. No:

DIN EN 1870-6:2018-02 (mit Ausnahme 5.4.5 / except from 5.4.5 / à l'exception de 5.4.5); EN 60204-1: 2019-06;

EN ISO 13857: 2020-04; EN ISO 12100: 2011-03; EN 349:2008; EN 847-1: 2018-01; EN 55014-1: 1:2022-12;

EN 55014-2: 2022-10; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3: 2023-02

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Ichenhausen, 12.11.2024

First CE: 2020

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
