BEDIENUNGSANLEITUNG HBS25 SE SCHEPPACH

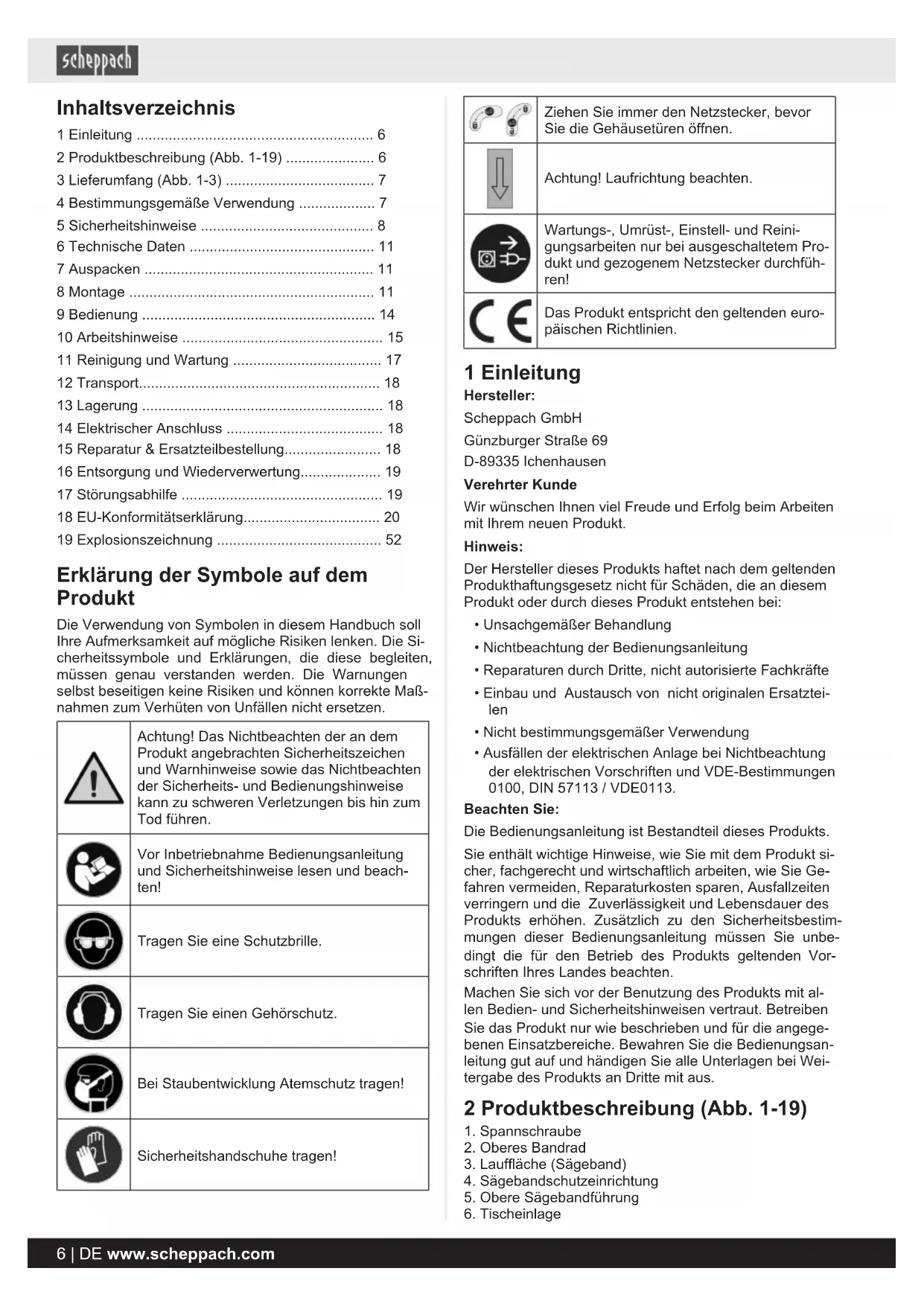

1 Einleitung 6
2 Produktbeschreibung (Abb. 1-19) 6
3 Lieferumfang (Abb. 1-3) 7
4 Bestimmungsgemäß Verwendung 7
5 Sicherheitshinweise 8
6 Technische Daten 11
7 Auspacken 11
8 Montage 11
9 Bedienung 14
10 Arbeitschinweise 15
11 Reinigung und Wartung 17
12 Transport. 18
13 Lagerung 18
14 Elektrischer Anschluss 18
15 Reparatur & Ersatzteilbestellung 18
16 Entsorgung und Wiederverwertung 19
17 Störungsabhile 19
18 EU-Konformitäserklarung 20
19 Explosionszeichnung 52

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in thisem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten,müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und konnen korrekte Maßnahmen zum Verhüten von Unfallen nicht ersetzen.

Achtung! Das Nichtbeachten der an dem Produkt angebrachten Sicherheitszeichen und Warnhinweise sowie das Nichtbechten der Sicherheits- und Bedienungshinweise kann zu schweren Verletzungen bis hin zum Tod führen.

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweiselesen und beachten!

Tragen Sie eine Schutzbrille.

Tragen Sie einen Gehörschutz.

Bei Staubentwicklung Atemschutz,tragen!

Sicherheitshandschuhe,tragen!

	Ziehen Sie immer den Netzstecker, bevor Sie die Gehäusetüren öffnen.
	Achtung! Laufrichtung beachten.
	Wartungs-, Umrüst-, Einstell- und Reini-gungsarbeiten nur bei ausgeschaltetem Pro-dukt und gezogenem Netzstecker durchfuh-ren!
CE	Das Produkt entspricht den geltenden euro-päischen Richtlinien.

1 Einleitung

Hersteller:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Verehrter Kunde

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit ihrer neuen Produkt.

Hinweis:

Der Hersteller theses Produktshaftet nach dem geltenden Produktthaftungsgesetz nicht fur Schaden, die an thisem Produkt oder durch theses Produkt entstehen bei:

• Unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originen Ersatzteilen
• Nicht bestimmungsgemäßer Verwendung
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Die Bedienungsanleitung ist Bestandteil thesese Produkte.

Sie enthalt wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlösigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betreiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Bedienungsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

2 Produktbeschreibung (Abb. 1-19)

1. Spannschraube
2. Oberes Bandrad
3. Laufflache (Sageband)
4. Sägebandschutzeinrichtung
5. Obere Sagebandführung

6. Tischeinlage

7. Sägetisch

7a. U-Versteifung

7b. Rändelmutter

1. Unteres Bandrad

2. Standfuß

3. Turverriegelung

4. Gehauseturen

11a. Sicherheitsschalter

1. Ein-/Ausschalter

2. Einstellgriff (oberes Bandrad)

13a. Flugelmutter (oberes Bandrad)

1. Gestell

2. Gradskala (Schwenkbereich)

3. Absaugstutzen

4. Sägeband

5. Flugelschraube (Sagebandführung)

18a. Einstellmutter (Sägebandführung)

1. Querschneidlehre

19a. Rändelmutter

1. Parallelanschlag

20a. Spannbügel

1. Schiebestock

2. Flügelmutter

3. Feststellgriff

4. Klemmlatte

5. Oberes Stützlager

25a. Innensechskantschraube

1. Obere Führungsstifte

26a. Innensechskantschrauben

1. Oberer Aufnahmehalter

27a. Innensechskantschraube (2x)

1. Unteres Stützlager

28a. Innensechskantschraube

1. Unterer Aufnahmehalter

29a. Innensechskantschraube

1. Untere Führungsstifte

30a. Innensechskantschrauben

1. Endanschlagschraube (Sägetischjustierung)

31a. Kontermutter (Sagetischjustierung)

1. Schiebestockhalterung

3 Lieferumfang (Abb. 1-3)

Pos. Anzahl Bezeichnung

7.1 x Sägetisch
17. 1 x Sägeband (vormontiert)
20.1 x Parallelanschlag
21.1 x Schiebestock
A. 1 x Schlitzschraubendreher
B. 1 x Gabelschlüssel SW 10/13
C. 1 × Innensechskantschlüssel 3 mm
D. 1 × Innensechskantschlüssel 4 mm
E. 1 x Innensechskantschlüssel 5 mm
1 x Bandsäge
1 x Bedienungsanleitung

4 Bestimmungsgemäß Verwendung

Die Bandsäge dient zum Längs- und Querschneiden von Holzern oder holzahnlichen Werkstücken. Rundmaterialien * dürfen nur mit geeigneten Haltevorrichtungen geschritten werden.

WARNING

Verwenden Sie das Produkt nicht zum Schneiden anderer Materialien als in der Bedienungsanleitung beschrieben.

WARNING

Das mitgelieferte Sägeband ist ausschließlich zum Sägen von Holz bestimmt! Verwenden Sie diese nicht zum Sägen von Brennholz!

Das Produkt darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüberhinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Es dürfen nur für das Produkt geeignete Sägebänder verwendet werden.

Bestandteil der bestimmungsgemänen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die das Produkt verwenden und warten, mösen mit thisem vertraut und über möglichche Gefahren unterrichtet sein.

Veränderungen an dem Produkt schreiben eine Haftung des Herstellers und darauf entstehende Schäden gänzlich aus.

Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Erklärung der Signalwörter in der Bedienungsanleitung

GEFAHR

Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefährungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNING

Signalwort zur Kennzeichnung einer möglichen Gefährungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben könnte.

VORSICHT

Signalwort zur Kennzeichnung einer möglichen Gefährungssituation, die, wenn sie nicht vermieden wird, eine gingefugige oder mäßige Verletzung zur Folge haben können.

ACHTUNG

Signalwort zur Kennzeichnung einer möglichen Gefährungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Besitz zur Folge haben können.

5 Sicherheitschinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen diesen Elektrowerkzeug verstehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und oder schwere Verletzungen verursachen.

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sietun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlieben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschlieben, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

9) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs be einträchtigt ist. Lassen Sie beschädigte Teile vom dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi-ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

5.1 Sicherheitshinweise für Bandsägen

a) Verwenden Sie keine beschädigten oder verform- ten Sägebänder. Beschädigte oder verformte Sägebänder konnten reifen und/oder umknicken.
b) Verwenden Sie keine Kuhlflüssigkeiten. Der Einsatz von Wasser oder anderen Kuhlflüssigkeiten kann zu einem Stromschlag führen.
c) Betreiben Sie die Bandsäge mit passender Geschwindigkeit für die zulässigen Anwendungen und Werkstoffe. Arbeiten bei einer für das zu sagen- de Material unsachgemähen Geschwindigkeit kann zum Bruch des Sägebandes und Körperverletzungen führen.

d) Betreiben Sie das Elektrowerkzeug nicht mit geöffneter Zugangsabdeckung zum Bandsägeblatt. Der Kontakt mit sich bewegenden Teilen kann zu Körperverletzungen führen.

5.2 Zusätzliche Sicherheitshinweise

WARNING

Einsatzwerkzeuge können scharf sein und während des Gebrauchs besteht werden. Tragen Sie stets Schutzhand-schuhe, wenn Sie mit Einsatzwerkzeugen hantieren.

• Beim Schneiden von rundem oder unregelmäßig geformtem Holz sollte eine Vorrichtung verwendet werden, um das Werkstück gegen Verdrehen zu sichern.
• Beim Hochkantschneiden von Brettern, muss eine Einrichtung verwendet werden, die das Werkstück gegen Zurückschlagen sichert.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
• Das Produkt darf nur von Personen betrieben werden, die im Umgang vertraut sind.

WARNING

Das mitgelieferte Sägeband ist ausschließlich zum Sägen von Holz bestimmt! Verwenden Sie theses nicht zum Sägen von Brennholz!

• Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung auf dem Typenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spanningsabfall und konnen den Motoranlauf verhindern.
• Halten Sie Kinder und andere Personen während der Benutzung des Produkts fern. Bei Ablenkung konnen Sie die Kontrolle über das Produkt verlieren.
• Beachten Sie die Motor- und Sägeband Drehrrichtung.
• Betreiben Sie das Produkt niemals mit defekten Schutzeinrichtungen oder ohne Sicherheitseinrichtungen.
• Bearbeiten Sie keine Werkstücke, die zu kein sind, um sie sicher in der Hand zu halten.

WARNING

Verletzungsgefahr!

Wenn Sie Blockierungen mit bloßen Händen entfernen, konnen Sie sich verletzen.

Tragen Sie Schutzhandschuhe.
- Verwenden Sie geeignete Werkzeuge (z. B. einer Holzstock).

• Stellen Sie die verstellbare Schutzeinrichtungen so ein, dass sie möglichst nahe am Werkstück sind.
• Schutzabdeckungen dürfen nicht zum Transport oder unsachgemäß Betrieb des Produkts verwendet werden.

WARNING

Verwenden Sie keine beschädigten oder deformierten Einsatzwerkzeuge.

WARNING

Stellen Sie sicher, dass der zu bearbeitende Werkstoff für die Drehzahl des Einsatzwerkzeugs geeignet ist.

WARNING

Bei einer beschädigten Tischeinlage besteht die Gefahr, dass sich keine Gegenstände zwischen Tischeinlage und Sägeblatt verklemmen und das Sägeblatt blockieren.

Tauschen Sie beschädigte Tischeinlagen sofort aus!

WARNING

Es besteht Unfallgefahr! Führen Sie Reinigungserbeiten grundsatzlich bei ausgeschalteten Produkt durch. Es besteht Verletzungsgefahr! Lassen Sie das Produkt vor allen Reinigungserbeiten abkühlen. Elemente des Motors sind frei. Es besteht Verletzungs- und Verbrennungsgefahr!

Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen.

• Schalten Sie das Produkt vor allen Reinigungsrarbeiten aus.

• Lassen Sie den Motor auskühlen.

ACHTUNG

Die Zähne des Sägebands müssen nach unten zeigen.

• Benutzen Sie das Produkt nicht, wenn diese beschädigt ist. Entfernen Sie die Schutzinrichtungen des Produkts. Dies kann zu ernsthaften Verletzungen führen.
• Bei Gehrungsschnitten mit geneigtem Sägetisch ist der Parallelanschlag auf dem unteren Teil des Sägetisches anzuordnen.

ACHTUNG

Lange Werkstücke gegen Abkippen am Ende des Schneidvorgangs sichern (z.B. mit einem Abrolländer o.ä.).

• Halten Sie mit den Händen einen Sicherheitsabstand zum Sägeband ein. Benutzen Sie einen Schiebestock für schmale Schnitte.
• Lagern Sie den Schiebestock an der für ein vorgesehen Halterung an dem Produkt, damit Sie diesen aus ihrer normalen Arbeitsposition erreichen können und immer griffbereit haben.
• Schalten Sie das Produkt aus, wenn es nicht benutzt wird.
• In der normalen Arbeitsposition befindet sich der Bediener vor dem Produkt.

Restrisiken

Das Produkt ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel gebaut. Dennoch konnen beim Arbeiten einzeln Restrisiken auftreten.

• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Bedienungsanleitung insgesamt beachtet werden.
• Verwenden Sie das Produkt so, wie es in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihr Produkt optimale Leistungen erbringt.
• Des Weiteren können betrz aller getroffener Vorkehrungen nicht öffentliche Restrisiken bestehen.
• Halten Sie ihre Höhe vom Arbeitsbereich fern, wenn das Produkt in Betrieb ist.
• Schädigung des Gehöres, wenn kein vorgeschriebener Gehorschutz getragen wird.
• Schädigung der Lunge, wenn kein vorgeschriebener Atemschutz getragen wird.
• Verletzungsgefahr durch wegschleudenernde Werkzeuge bei unsachgemäß Halterung oder Führung.
• Gefährung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäß Elektro-Anschlussleitungen.
• Vermeiden Sie zufällige Inbetriebsetzungen des Produkts: beim Einfahren des Steckers in die Steckdose darauf der Ein-/Ausschalter nicht gedrückt werden.
• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, halten Sie den Ein-/Ausschalter los undziehen den Netzstecker.

WARNING

Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

WARNING

Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen der Bedienungsperson zu Durchblutungsstörungen (Weißfingersyndrom) kommt.

Das Weißfingersyndrom ist eine Gefäßerkrankung, bei der die klinen Blutgefäße an den Fingern und Zehen anfallartig verkrampfen. Die betroffenen Areale werden nicht mehr ausreichend mit Blut versorgt und erschinen dadurch extrem blass. Der häufige Gebrauch von vibrierenden Produkten kann bei Personen, deren Durchblutung beeinträchtigt ist (z. B. Raucher, Diabetiker) Nervenschädigungen auslösen.

Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie sofort die Arbeit unduchen Sie einen Arzt auf.

6 Technische Daten

Wechselstrommotor 230 - 240 V~ 50 Hz

Leistungsaufnahme 350 Watt (S1*)450 Watt (S2 20min**)

Leerlaufdrehzahl n01400 min-1

Sägebandlänge 1400 mm

Sägebandbreite 6 mm

Sägebandbreite max. 12 mm

Sägebandgeschwindigkeit 900 m/min

Schnitthöhe 0 - 80 mm

Ausladung 200 mm

Sägetischgröße 300 x 300 mm

Sägetisch neigbar 0° - 45°

Werkstückgröße max. 400 x 400 x 80 mm

Gewicht ca. 14,8 kg

Technische Änderungen vorbehalten!

*Betriebsart S1 (Dauerbetrieb)

Das Produkt kann dauerhaft mit der angegebenen Leistung betrieben werden.

**Betriebsart S2 (Kurzzeitbetrieb)

Das Produkt darf kurzzeitig mit der angegebenen Leistung betrieben werden (20 min).

Das Werkstück muss mindestens eine Höhe von 3 mm und eine Breite von 10 mm haben.

Gerauschkennwerte

WARNING

Larm kann gravierende Auswirkungen auf ihre Gesundheit haben. Übersteigt der Maschinenlarm 85 dB,TRAgen Sie und Personen, die sich in der Nane befindenitte einen geeigneten Gehorschutz.

Die Gerausch- und Vibrationswerte wurden entsprechend nach EN 62841 ermittelt.

Schalldruckpegel LpA	77,4 dB
Unsicherheit KpA	3 dB
Schalleistungspegel LwA	90,4 dB
Unsicherheit KwA	3 dB

Die angegebenen Gerauschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNING

Die Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Versuchen Sie, die Belastung so gering wie möglich zu halten. Beisipelhafte Maßnahmen: die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschelt ist, und solche, in denen eszarw eingeschelt ist, aber ohne Belastung lauft).

7 Auspacken

WARNING

Produkt und Verpackungsmaterialien sind kein Kinderspielzeug!

Kinder)durfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

• Offnen Sie die Verpackung undnehmen Sie das Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Etwaige Schäden sollen dem Transportunternehmen melden, mit dem das Produkt angeliefert wurde. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihr dem Fachhandler.
• Geben Sie bei Bestellungen unsere Antikelnummern sowie Typ und Baujahr des Produkts an.

8 Montage

ACHTUNG

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

WARNING

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen!

Benötigtes Werkzeug:

Schlitzschraubendreher* (A)
1 x Gabelschlussel SW 10/13 mm* (B)
- 1 x Innensechskantschlüssel 3mm^* (C)

• 1 x Innensechskantschlüssel 4mm^ (D)
• 1 x Innensechskantschlüssel 5mm^ (E)

^* = nicht zwingend im Lieferumfang enthalten!

8.1 Sägetisch (7) montieren (Abb. 4-6)

1. Entfernen Sie die Flügelmutter (22), den Feststellgriff (23), die zwei Beilagscheiben und die Klemmlatte (24).
2. Demontieren Sie anschliebend die zwei Rändelmuttern (7b), die U-Versteinfung (7a) und die zwei Senksschrauben M6x18 aus dem Sägetisch (7). Verwenden Sie den Innensechskantschluss 4 mm (D).
3. Führn Sie den Sägetisch (7) über das Sägeband (17). Befestigen Sieihn mit der Klemmplatte (24), den zwei Beilagscheiben, dem Feststellgriff (23) und der Flügelmutter (22) an den beiden Schrauben am Gestell (14).
4. Montieren Sie die U-Versteinfung (7a) mit zwei Senksschrauben M6x18 und zwei Rändelmuttern (7b) an der Unterseite des Sägetisches (7). Verwenden Sie den Innensechskantschluss 4 mm (D).

8.2 Welches Sageband verwenden

Prufen Sie das Einsatzwerkzeug auf festen Sitz.

Falsch oder nicht sicheren befestigte Einsatzwerkzeuge konnen sich während des Betriebs losen und Sie verletzen.

Das im Lieferumfang enthaltene Sägeband ist für den universellen Gebrauch vorgesehen. Folgende Kriterien sollen Sie bei der Auswahl des Sägebandes beachten:

• Mit einem schmalen Sägeband konnen Sie engere Radian schneiden als mit einem breiten.
• Verwenden Sie breite Sägebänder, um gerade Schnitte durchzuführen. Dies ist vor allem beim Schneiden von Holz wichtig. Das Sägeband hat die Tendenz, der Holzmaserung zu folgen und somit leicht von der gewünschten Stelle abzuweichen.
• Feingezahnte Sägebänder schneiden glatter, aber auch langsamer, als grob gezahnte Sägebänder.
• Verwenden Sie ausschließlich unbeschädigte, einwandfrei Sägebänder. Verbogene, unscharfe oder anderweitig beschädigte Sägebänder können brechen.

8.3 Sägeband (17) spannen (Abb. 1)

ACHTUNG

Bei längerem Stillstand der Bandsäge muss das Sägeband entspannt werden, d.h. vor dem Einschalten der Bandsäge ist die Sägebandspannung zu prufen.

1. Um das Sageband (17) zu spannen, drehen Sie die Spannschraube (1) im Uhrzeigersinn.

Hinweise:

Die richtige Spannung des Sägebandes kann durch einen seitlichen Fingerdruck gegen das Sägeband, etwa mittig zwischen den beiden Bandradern (2 + 8) festgestellt werden. Hierbei sollte sich das Sägeband nur minimal (ca. 1 - 2mm ) drucken setzen.
- Das ausreichend gespannte Sageband hat einen metallischen Klang, wenn es angetippt wird.

• Entspannen Sie das Sägeband, wenn es längerere Zeit nicht in Benutzung sein wird, damit es nicht überdehnt wird.

ACHTUNG

Bei zu hoher Spannung kann das Sägeband brechen.

ACHTUNG

Verletzungsgefahr!

Bei zu geringer Spannung kann das angetriebene Bandrad durchdrehen, wodurch das Sägeband stehen bleibt.

1. Um das Sägeband (17) zu entspannen, drehen Sie die Spannschraube (1) gegen den Uhrzeigersinn.

8.4 Sägeband (17) einstellen (Abb. 1, 2)

ACHTUNG

Bevor die Einstellung des Sägebands durchgeführt werden kann, muss das Sägeband korrekt gespannt werden.

1. Offnen Sie die Gehäusetüren (11) durch Lösen der Turverriegelung (10). Verwenden Sie den Schlitschraubendreher (A).
2. Drehen Sie das obere Bandrad (2) langsam im Uhrzeigersinn. Das Sägeband (17) muss damit mittig auf der Laufflache (3) des oberen Bandrads (2) laufen. Ist dies nicht der Fall, korrigieren Sie den Neigungs-winkel des oberen Bandrads (2).

3. Offnen Sie hierfür die Flügelmutter (13a).

4. Wenn das Sägeband (17) mehr zur hinteren Kante des oberen Bandrads (2) lauft, muss der Einstellgriff (13) gegen den Uhrzeigersinn gedreht werden.

5. Wenn das Sageband (17) zur vorderen Kante des oberen Bandrads (2) lauft, ist der Einstellgriff (13) im Uhrzeigersinn zu drehen.

6. Kontrollieren Sie nach dem Einstellen des oberen Bandrads (2) die Position des Sägebandes (17) auf dem unteren Bandrad (8).

7. Drehen Sie das untere Bandrad (8) langsam mit einer Hand, um die Lage des Sagebandes (17) zu überprüfen.
8. Das Sageband (17) sollte ebenfals mittig auf der Laufflache (3) des unteren Bandrads (8) positioniert sein. Falls dies nicht der Fall ist, sollte die Neigung des oberen Bandrads (2) erneut angepasst werden.
9. Um sicherzustellen, dass die Verstellung des oberen Bandrads (2) die Position des Sägebands (17) auf dem unteren Bandrad (8) beeinflusst, drehen Sie das untere Bandrad (8) mehrmals.
10. Ziehen Sie die Flügelmutter (13a) wieder fest.
11. Schlieben Sie nach erfolgter Einstellung die Gehäusetüren (11) wieder und sichern Sie die Turverriegelungen (10). Verwenden Sie den Schlitzschraubendreher (A).

8.5 Sagebandführung einstellen (Abb. 1, 7)

Sowohl die Stützlager (25 + 28) als auch die Führungsstifte (26 + 30) ⇒n vor der Erstinbetriebnahme und nach dem Sagebandwechsel neu eingestellt werden.

1. Offnen Sie die Gehäusetüren (11) durch Lösen der Turverriegelung (10). Verwenden Sie den Schlitszschraubendreher (A).

8.5.1 Oberes Stützlager (25) (Abb. 7a)

1. Losen Sie die Innensechskantschraube (25a) des oberen Stützlagers (25). Verwenden Sie den Innensechskantschlüssel 3mm (C).
2. Verschieben Sie das obere Stützlager (25) soweit bis es das Sageband (17) gerade nicht mehr berührt (Abstand max. 0,5mm).
3. Ziehen Sie die Innensechskantschraube (25a) des oberen Stützlagers (25) wieder fest. Verwenden Sie den Innensechskantschlüssel 3mm (C).

8.5.2 Obere Führungsstifte (26) einstellen (Abb. 1, 7b)

1. Losen Sie die Innensechskantschrauben (27a) der oberen Aufnahmehalter (27). Verwenden Sie den Innensechskantschlüssel 3mm (C).
2. Verschieben Sie den oberen Aufnahmehalter (27), bis die Vorderkante der Führungsstifte (26) ca. 1mm hinter dem Zahngrund des Sägebands (17) liegt.
3. Ziehen Sie die Innensechskantschrauben (27a) der oberen Aufnahmehalter (27) wieder fest. Verwenden Sie den Innensechskantschlüssel 3mm (C).

ACHTUNG

Das Sägeband wird unbrauchbar, wenn die Zähne des laufenden Sägebandes die Führungsstüfte berühren.

1. Losen Sie die Innensechskantschrauben (26a) der oberen Führungsstifte (26). Verwenden Sie den Innensechskantschlüssel 3mm (C).
2. Schieben Sie die oberen Führungsstifte (26) Richtung Sageband (17)!

ACHTUNG

Der Abstand zwischen den Führungsstiften und dem Sageband darf max. 0,5 mm beträgt. (Sageband dar nicht klemmen).

1. Ziehen Sie die Innensechskantschrauben (26a) der oberen Führungsstifte (26) wieder fest. Verwenden Sie den Innensechskantschlüssel 3mm (C).
2. Drehen Sie das obere Bandrad (2) einige Male im Uhrzeigersinn.
3. Überprüfen Sie die Einstellung der oberen Führungsstifte (26) nochmals und justieren Sie sie gegebenenfalls nach.
4. Stellen Sie das obere Stützlager (25) gegebenenfalls nach (siehe 8.5.1).

8.5.3 Unteren Aufnahmehalter (29) einstellen (Abb. 1, 7d)

1. Bringen Sie den Sägetisch (7) in 45^ Neigung.

2. Offnen Sie die Gehäusetüren (11) durch Lösen der Turverriegelung (10). Verwenden Sie den Schlitschraubendreher (A).

3. Losen Sie die Innensechskantschraube (29a) des unteren Aufnahmehalters (29). Verwenden Sie den Innensechskantschlüssel 5 mm (E) und den Gabelschlüssel SW 10/13 (B).
4. Verschieben Sie den unteren Aufnahmehalter (29) bis die Vorderkante der unteren Führungsstifte (30) ca. 1mm hinter dem Zahngrund des Sägebands (17) liegt.
5. Ziehen Sie die Innensechskantschraube (29a) des unteren Aufnahmehalters (29) wieder fest. Verwenden Sie den Innensechskantschlüssel 5 mm (E) und den Gabelschlüssel SW 10/13 (B).
6. Fahren Sie gemäß den Anweisungen in Abschnitt 8.5.4 fort.

8.5.4 Unteres Stützlager einstellen (Abb. 1, 7c)

1. Losen Sie die Innensechskantschraube (28a) des unteren Stützlagers (28). Verwenden Sie den Innensechskantschlüssel 3 mm (C).
2. Verschieben Sie das unter Stützlager (28) so welt bis es das Sageband (17) gerade nicht mehr berührt (Abstand max. 0,5mm).
3. Ziehen Sie die Innensechskantschraube (28a) des unteren Stützlagers (28) wieder fest. Verwenden Sie den Innensechskantschlüssel 3mm (C).
4. Fahren Sie gemäß den Anweisungen in Abschnitt 8.5.5 fort.

8.5.5 Untere Führungsstifte (30) einstellen (Abb. 1, 7d)

ACHTUNG

Das Sägeband wird unbrauchbar, wenn die Zähne des laufenden Sägebandes die Führungsstüfte berühren.

1. Losen Sie die zwei Innensechskantschrauben (30a) der unteren Führungsstiffe (30). Verwenden Sie den Innensechskantschlüssel 3 mm (C).
2. Schieberen Sie die Führungsstiffe (30) Richtung Sägeband (17).

ACHTUNG

Der Abstand zwischen den Führungsstiften und dem Sägeband darf max. 0,5 mm beträgt. (Sägeband dar nicht klemmen).

1. Ziehen Sie die zwei Innensechskantschrauben (30a) der untere Führungsstifte (30) wieder fest. Verwenden Sie den Innensechskantschlüssel 3mm C
2. Drehen Sie das untere Bandrad (8) einige Male im Uhrzeigersinn.
3. Überprüfen Sie die Einstellung der unteren Führungsstifte (30) nochmals und justieren Sie sie gegebenenfalls nach.
4. Stellen Sie das unter Stützlager (28) gegebenenfalls nach wie unter 8.5.4 beschrieben.
5. Schlieben Sie nach erfolgter Einstellung die Gehäusetüren (11) wieder und sichern Sie die Turverriegelungen (10). Verwenden Sie den Schlitzschraubendreher (A).

8.6 Obere Sägebandführung (5) einstellen (Abb. 8)

Hinweis:

Die Einstellung ist vor jedem Schneidevorgang zu kontrollieren bzw. neu einzustellen.

1. Losen Sie die Flügelschraube (18).
2. Senken Sie die obere Sägebandführung (5), durch Drehen der Einstellmutter (18a) so nahe wie möglich (Abstand ca. 2-3 mm) auf das zu bearbeitende Werkstück ab.
3. Ziehen Sie die Flügelschraube (18) wieder fest.

8.7 Sägetisch (7) auf 90^ justieren (Abb. 9, 10)

1. Stellen Sie den Sägetisch (7) waagrecht auf 90^ ein.
2. These Einstellung ist durch die Endanschlagsschraube (31) vordefiniert.
3. Prufen Sie die Endanschlagschraube (31) und die Kontermutter (31a) auf festen Sitz undziehen Sie sie gegebenenfalls fest. Verwenden Sie den Gabelschlussel SW 10/13 (B).
4. Sollte der Sagetisch (7) nicht rechtwinklig zum Sägeblatt (17) eingestellt sein, muss die Endanschlagsschraube (31) neu justiert werden.
5. Losen Sie die Endanschlagschraube (31) und die Kontermutter (31a). Verwenden Sie den Gabelschlussel SW 10/13 (B).
6. Drehen Sie die Endanschlagschraube (31) im Uhrzeigersinn, um den Endanschlagspunkt zu verringn oder gegen den Uhrzeigersinn, um diesen zu erhöhen.
7. Mit Hilfe eines Winkels* den Sagetisch (7) recktwinklig zum Sageband (17) ausrichten, Endanschlagschraube (31) in die gewünschte Position bringen und die Kontermutter (31a) wieder anziehen. Verwenden Sie den Gabelschlussel SW 10/13 (B).

^* = nicht zwingend im Lieferumfang enthalten!

8.8 Einsatz als stationäre Maschine (Abb. 1)

Für den andauernden Einsatz muss das Produkt auf einer Werkbank montiert werden.

• Das Produkt muss standlicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.

• Zu dieser Zweck befinden sich im Standfuß (9) Befestigungslöcher.

• Markieren Sie die Bohrlocher.

• Platzieren Sie das Produkt so, wie es später installiert sein soll.

• Zeichnen Sie die Positionen der zu bohrenden LÖcher auf der Werkbank an.
  These werden durch die LÖcher in dem Standfuß (9) vorgegeben.
  Empfehlenswert ist eine kantennahe Montage.

• Bohren Sie die Locher (mindestens 6,5 mm Durchmesser) durch die Werkbank.

• Platzieren Sie das Produkt über den gebohrten LÖchern deckungsgleich mit den LÖchern des Standfußes (9) und führen Sie geeignete Schrauben* von oben durch die LÖcher undziehen Sie diese fest.

^ = nicht zwingend im Lieferumfang enthalten!

8.9 Absaugstutzen (16) (Abb. 2)

Das Produkt ist mit einem Absaugstutzen ausgestellt.

Der Absaugstutzen (16) hat einen Durchmesser von 40 mm.

Schlieben Sie eine Staubabsaugung bei der Bearbeitung von staubenden Materialien an.

ACHTUNG

Die Staubabsaugung muss für das zu bearerbeitende Material geeignet sein.

Benutzen Sie zum Absaugen von besondere gesundheitsschädlichen oder krebserregenden Stäuben eine spezielle Absaugvorrichtung.

1. Stecken Sie den Schlauch einer geeigneten Staubabsaugung* (z.B. Industriestaubsauger) direkt auf den Absaugstutzen (16).

^* = nicht zwingend im Lieferumfang enthalten!

8.10 Schiebestockhalterung (32) (Abb. 11)

Die Schiebestockhalterung (32) ist am Gestell (14) vormontiert.

Bei Nichtgebrauch muss der Schiebestock (21) immer an der Schiebestockhalterung (32) verstaut werden.

9 Bedienung

ACHTUNG

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

Hinweis:

Das Produkt ist mit einem Sicherheitsschalter ausgestattet. Dies bedeutet, dass das Produkt nicht eingeschaltet werden kann, wenn die Turen offen bzw. nicht ordnungsgemäß geschlossen sind.

Achten Sie darauf, dass beiden Sicherheitsschalter (11a) an den Gehausetüren (11) korrekt einrasten.

WARNING

Verletzungsgefahr!

Der Ein-/Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden!

• Nicht mit dem Produkt arbeiten, wenn die Schalter beschadigt sind.
  Vergewissern Sie sich vor jeder Benutzung, dass das Produkt Funktionstuchtig ist.

WARNING

Vergewissern Sie sich immer, dass das Einsatzwerkzeug richtig montiert ist!

WARNING

Stellen Sie sicher, dass der zu bearbeitende Werkstoff für die Drehzahl des Einsatzwerkzeugs geeignet ist.

Hinweis:

Für den andauernden Einsatz muss das Produkt auf einer Werkbank montiert werden.

• Lassen Sie das Einsatzwerkzeug die volte Drehzahl erreichen, bevor Sie in das Werkstück bearbeiten.
  Wahlen Sie das Einsatzwerkzeug entsprechend nach dem zu beareritenden Werkstoff aus.
• Der Sägetisch muss korrekt montiert sein.
• Stellen Sie das Produkt standsicher auf.
• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Beschädigte oder unleserliche Aufkleber sind zu ersetzen.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nagel oder Schrauben usw., achten.
• Beachten Sie die Laufrichtung des Einsatzwerkzeugs.

9.1 Produkt ein-/ausschalten (Abb. 1, 12)

Achten Sie darauf, dass beiden Sicherheitsschalter (11a) an den Gehäusetären (11) korrekt einrasten.

Einschalten

1. Stecken Sie den Netzstecker in eine ordnungsgemäß abgeschichte Netzsteckdose.
2. Drücken Sie den Ein-/Ausschalter (12), der mit „l“ gekennzeichnet ist, um das Produkt einzuschalten.

Ausschalten

1. Drücken Sie den Ein-/Ausschalter (12), der mit „0" gekennzeichnet ist, um das Produkt auszuschalten.
2. Ziehen Sie bei nichtgebrauch des Produkts den Netzstecker aus der Netzsteckdose.

9.2 Parallelanschlag (20) (Abb. 13)

Hinweis:

Der Parallelanschlag kann links oder rechts vom Sägeband montiert werden.

1. Drücken Sie den Spannbügel (20a) des Parallelanschlags (20) nach oben.
2. Setzen Sie den Parallelanschlag (20) zuerst halten auf den Sägetisch (7) und drücken den Parallelanschlag (20) anschließend nach unten.
3. Verschieben Sie den Parallelanschlag (20) stellen Sieihn auf das gewünschte Maß ein.

4. Drücken Sie den Spannbügel (20a) nach unten um den Parallelanschlag (20) zu fixieren. Um die Spannkraft des Spannbügels (20a) zu erhöhen, drehen Sie diesen im Uhrzeigersinn, bis der Parallelanschlag (20) ausreichend fixiert ist.

5. Achten Sie darauf, dass der Parallelanschlag (20) im- mer parallel zum Sageband (17) verlauft.

9.3 Querschneidlehre (19) (Abb. 1, 14)

1. Schieberen Sie die Querschneidlehre (19) in die Nut des Sägetisches (7).
2. Losen Sie die Rändelmutter (19a).
3. Drehen Sie die Querschneidlehre (19), bis das gewünschte Winkelmaß eingestellt ist. Der Pfeil an der Querschneidlehre (19) zeigt den eingestillten Winkel.
4. Ziehen Sie die Rändelmutter (19a) wieder fest.

9.4 Schragschnitte (Abb. 14, 15)

Um Schragschnitte parallel zum Sageband (17) ausführten zu können, ist es möglich den Sägetisch (7) von 0^ - 45^ zu neigen.

1. Lösen Sie die Flügelmutter (22) und den Feststellgriff (23).
2. Neigen Sie den Sägetisch (7) nach vorne, bis das gewünschte Winkelmaß auf der Gradskala (15) eingesetzt ist.
3. Ziehen Sie die Flügelmutter (22) und den Feststellgriff (23) fest.

ACHTUNG

Bei geneigtem Sägetisch ist der Parallelanschlag rechts vom Sageband anzubringen. Ein Abrutschen des Werkstücks wird somit verhindert.

10 Arbeitschinweise

Die folgenden sicheren Arbeitswesen werden als Beitrag zur Sicherheit angesehen, können aber nicht für jeder Einsatz angemessen, vollständig oder umfassend anwendbar sein. Sie können nicht alle möglichen, gefährlichen Zustände behandeln und müssen sorgfältig interpretiert werden.

• Gefährung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche Schutzausrüstungen wie Augenschutz tragen. Absauganlage einsetzen!
• Wenn das Produkt außer Betrieb ist, beispelsweise nach Arbeitsende, sollen den Sie das Sägeband entspannen. Bringen Sie einen entsprechenden Hinweis zum Spannen des Sägebandes für den nachsten Benutzer an dem Produkt an.
• Bewahren Sie nicht benutzte Sägebänder zusammengelegt und sichere an einem trockenen Platz auf. Überprüfen Sie vor der Benutzung auf Fehler wie Zähne oder Risse. Verwenden Sie keine fehlerhaften Sägebänder!

WARNING

Einsatzwerkzeuge können scharf sein und während des Gebrauchs besteht werden. Tragen Sie stets Schutzhand-schuhe, wenn Sie mit Einsatzwerkzeugen hantieren.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

• Tragen Sie einen Gehorschutz und eine Schutzbrille während der gesamten Betriebsdauer.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder large Haare konnen von sich bewegenden Teilen erfasst werden.

• Beim Arbeiten die Sagebandführung immer so nahe wie möglich an das Werkstück anstellen.
• Arbeiten Sie nur bei Tageslicht oder gutter künstlicher Beleuchtung.
• Verwenden Sie für grenade Schnitte immer den Parallelanschlag, um ein Kippen oder Wegrutschen des Werkstücks zu verhindern.
• Halten Sie mit den Händen einen Sicherheitsabstand zum Sägeband ein. Benutzen Sie einen Schiebestock für schmiele Schnitte.
• Für Schrägschnitte den Sägetisch in die entsprechen de Position bringen und das Werkstück am Parallelanschlag führen.
• Um schwalbenschwanzförmige Zinken, Zapfen oder Keile zu schneiden, bringen Sie den Sägetisch jeweils in die entsprechende Position auf der Winkelskala.
• Bei bogenförmigen und unregelmäßigen Schnitten des Werkstücks sollenn Sie es mit beiden Händen führen und damit geschlossene Finger gleichmäßig vorschiben. Halten Sie das Werkstück mit den Händen im sicheren Bereich fest.
• Für wiederholtes Ausführren von bogenförmigen und unregelmäßigen Schnitten empfeihlt es sich, eine Hilfsschablone zu verwenden.
• Beim Schneiden von rundem oder unregelmäßig geformtem Holz sollte eine Vorrichtung verwendet werden, um das Werkstück gegen Verdrehen zu sichern.

Hinweis:

Führer Sie vor dem ersten Arbeiten und nach jedem Einsatzwerkzeugwechsel einen Probelauf ohne Belastung durch. Schalten Sie das Produkt sofort aus, wenn das Einsatzwerkzeug unrund lauft, betrachtliche Schwingungen auftreten oder abnorme Gerausche zu horen sind.

• Beim Arbeitsen die Sagebandführung immer so nahe wie möglich an das Werkstück anstellen.
• Das Werkstück ist stehts mit beiden Händen zu führen und flach auf den Sägetisch zu halten. So wird ein Verklemmen des Sägebandes vermieden.
• Es ist empfehlenswert, einen Schnitt in einem einigen Arbeitsgang durchzuführen, anstattihn in mehrere Abschnittte aufzuteilen, die möglicherweise ein Zurückziehen des Werkstücks erfordern konnten. Falls ein Zurückziehen dennoch unvermeidbar ist, sollte die Bandsäge vorher ausgeschaltet werden. Das Werkstück sollte erst zurückbezogen werden, nachdem das Sägeband vollständig zum Stillstand gekommen ist.
• Beim Sagen muss das Werkstück immer mit seiner langsten Seite gefuhrt werden.

10.1 Ausführung von Längsschnitten (Abb. 1, 16)

Als Längsschnitt wird das Sagen entlang der Holzfaser bezeichnet. Man kann freihandig entlang einer angerissenen Linie schreiben oder entlang des Parallelanschlages, womit ein betteres Ergebnis erzielt werden kann.

Bei rechtwinkligen Schnitten (Sägetisch ist im rechten Winkel zum Sageband) wird der Parallelanschlag links vom Sageband platziert, so dass das Werkstück mit der rechten Hand safer am Anschlag entlanggeführt werden kann.

ACHTUNG

Lange Werkstücke gegen Abkippen am Ende des Schneidvorgangs sichern (z.B. mit einem Abrolländer o.ä.).

1. Stellen Sie den Parallelanschlag (20) wie unter 9.2 beschrieben ein.
2. Senken Sie die Sägebandführung (5) auf das Werkstück ab (siehe 8.6).
3. Schalten Sie die Säge wie unter 9.1 beschreiben ein.
4. Legen Sie ihre Hände mit geschlossenen Fingern flach auf das Werkstück und schieben Sie es am Parallelanschlag (20) entlang in das Sägeband (17).
5. Schieben Sie das Werkstück mit gleichmäßigem Vorschub entlang des Parallelanschlages immer bis zum Ende mit dem Schiebestock (21) durch.

10.2 Ausführung von Querschnitten (Abb. 1, 14)

Als Querschnitt wird das Sagen im rechten Winkel zur Faser des Holzes bezeichnet. Auch diese Schnittart kann freihandig durchgeführt werden, es empfeht sich aber aus Gründen der Sicherheit und Genauigkeit eine Querschnidlehre einzusetzen. Die Querschnidlehre kann auf bis zu 45^ für Gehrungsschnittte eingestellt werden. In Verbindung mit einem schraggestillten Sägetisch lassen sich so auch Doppelgehrungsschnittte ausführten.

1. Setzen Sie die Querschneidlehre (19) wie unter 9.3 beschreiben ein.
2. Halten Sie das Werkstück fest gegen den Anschlag der Querschneidlehre (19) und flach auf dem Sägetisch (7).

WARNING

Achten Sie auf ihre Finger, insbesondere gegen Ende des Schnittes und halten Sie Abstand zum Einsatzwerkzeug.

10.3 Ausführung von Schrägschnitten (Abb. 1, 15)

Bei Gehrungslangsschnitten mit einem schragggestellen Sägetisch ist der Parallelanschlag rechts vom Sägeband, auf der abwärts gerichteten Seite anzubringen (sofern die Werkstückbreite dies erlaubt), um das Werkstück gegen Abrutschen zu sichern.

1. Stellen Sie den Sägetisch (7) auf den gewünschten Winkel ein (siehe 9.4).
2. Führer Sie den Schnitt wie unter 10.1 beschrieben durch.

10.4 Freihandschnitte (Abb. 1, 17)

Eine der wichtigsten Merkmale einer Bandsäge ist das problemlose Schneiden von Kurven und Radian.

1. Senken Sie die Sägebandführung (5) auf das Werkstück ab (siehe 8.6).

2. Schalten Sie die Säge wie unter 9.1 beschrieben ein.

3. Drucken Sie das Werkstück fest auf den Sägetisch (7) und schieben Sie es langsam in das Sägeband (17). In weitere Fällen ist es hilfreich, Kurven und Ecken ungebär 6 mm entfernt von der Linie grob auszusagen.
4. Sollen Sie Kurven sagen müssen, die für das verwendete Sägeband zu eng sind, müssen Hilfsschnitte bis zur Vorderseite der Curve gesagt werden. Anschließlich kann der endgültige Radius ausgesagt werden.

11 Reinigung und Wartung

WARNING

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen!

11.1 Reinigung

WARNING

Es besteht Unfallgefahr! Führten Sie Reinigungserbeiten grundsätzlich bei ausgeschalten Produkt durch. Es besteht Verletzungsgefahr! Lassen Sie das Produkt vor allen Reinigungserbeiten abkühlen. Elemente des Motors sind frei. Es besteht Verletzungs- und Verbrennungsgefahr!

Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen.

• Schalten Sie das Produkt vor allen Reinigungsrarbeiten aus.

• Lassen Sie den Motor auskühlen.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Produkt mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Einsatzwerkzeug nicht, während es noch in Betrieb ist.
• Reinigen Sie niemals das Sägeband oder die Sägebandführung mit einer handgehaltenen Bürste oder Schaber bei laufendem Sägeband. Verharzte Sägeänder gefährden die Arbeitssicherheit und müssen regelmäßig gereinigt werden.
• Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehen Situationen.
• Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Produkt regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsd oder Lösungsmittel; diese konnten die Kunststoffe des Produkts angeifen. Achten Sie darauf, dass kein Wasser in das Produktinnere gelangen kann.

11.2 Wartung

WARNING

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Bediennungsanleitung beschreiben sind, von einer Fachwerkstatt durchführten. Benutzen Sie nur originale Ersatzteile.

Es besteht Unfallgefahr! Führn Sie Wartungs- und Reinigungsrarbeiten grundsätzlich bei ausgeschalteten Motor durch undziehen Sie den Netzstecker. Es besteht Verletzungsgefahr! Lassen Sie das Produkt vor allen Wartungs- und Reinigungsrarbeiten abkühlen. Elemente des Motors sind frei. Es besteht Verletzungs- und Verbrennungsgefahr!

Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen.

• Schalten Sie das Produkt vor allen Reinigungs- und Wartungsarbeiten aus.
• Lassen Sie das Produkt auskühlen.
  Ziehen Sie den Netzstecker!

11.2.1 Sageband (17) wechseln (Abb. 1, 18)

1. Stellen Sie die obere Sägebandführung (5) auf etwas halber Höhe zwischen Sägetisch (7) und Gestell (14) ein.
2. Offnen Sie die Gehäusetüren (11) durch Lösen der Turverriegelung (10). Verwenden Sie den Schlitschraubendreher (A).
3. Demontieren Sie die U-Versteinfung (7a) indem, Sie die zwei Rändelmuttern (7b) und die zwei Senksschrauben M6x18 aus dem Sägetisch (7) entfern.
4. Um das Sägeband (17) zu entspannen, drehen Sie die Spannschraube (1) gegen den Uhrzeugersinn.
5. Nehmen Sie das Sägeband (17) von den beiden Banddrädern (2 + 8) ab und entnehmer Sie das Sägeband (17) aus dem Schlitz im Sägetisch (7).
6. Fädeln Sie das neue Sägeband (17) durch den Schlitz im Sägetisch (7) und setzen Sie es mittig auf die Laufflache (3) der beiden Bandräder (2 + 8) auf. Die Zähne des Sägebandes (17) müssen nach unter in Richtung des Sägetisches (7) zeigen.
7. Spannen und stellen Sie das Sägeband (17) ein (siehe 8.3, 8.4).
8. Schlieben Sie nach erfolgter Einstellung die Gehäusetüren (11) wieder und sichern Sie die Turverriegelungen (10). Verwenden Sie den Schlitzschraubendreher (A).
9. Montieren Sie die U-Versteinfung (7a) mit den beiden Senkschrauben M6x18 und den beiden Rändelmuttern (7b) an der Vorderseite des Sägetisches (7).

11.2.2 Tischeinlage (6) austauschen (Abb. 1, 19)

Hinweise:

Tragen Sie Schutzhandschuhe.

• Bei Verschleiß oder Beschädigung ist die Tischeinlage zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.
• Bringen Sie den Sägetisch (7) in 45^ Neigung (siehe 9.4).
• Drucken Sie die verschlissene Tischeinlage (6) von unten nach oben aus dem Sägetisch (7) hersus.
• Die Montage der neuen Tischeinlage (6) erfolgt in umgekehrter Reihenfolge.

12 Transport

• Das Produkt darf nur am Rahmen oder an dem Standfuß angehoben und transportiert werden. Niemals zum Transport an den Schutzeinrichtungen, den Einstellgriffen oder am Sägetisch anheben.
• Zum Transportieren des Produkts trennen Sie es vom Stromnetz und stellen es an einem anderen dazu vorgesehenen Bereich auf.
• Die Sägebandschutzeinrichtung muss sich während des Transports der Bandsäge in der unteren Position befinden.
• Um Beschädigungen und Verletzungen zu verhindern, ist das Produkt beim Transport in Fahrzeugen gegen Umkippen und Verrutschen zu sichern.
• Trennende Schutzeinrichtungen niemals zum Anheiten oder Transport verwenden.

13 Lagerung

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort.

Die optimale Lagertemperatur liegt zwischen 5^ und 30^ .

Bewahren Sie das Produkt in der Originalverpackung auf. Decken Sie das Produkt ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Produkt auf.

14 Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Veränderungs-leitung müssen diesen Vorschriften entsprechen.

14.1 Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkuhlzeit (zeitlich entsprechlich){lsst sich der Motor wieder einschalten.

14.2 Schadhafte Elektro-Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oft Isolationschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung,

• Schnittstellen durch Überfahren der Anschlussleitung,

• Isolationsschäden durch Herausreifen aus der Wandsteckdose,

• Risse durch Alterung der Isolation.

Solch schadhafte elektrische Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäß auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschlagigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung „H05VV-F".

Ein Aufdruck der Typenbezeichnung auf dem Anschluss-kabel ist Vorschrift.

14.3 Wechselstrommotor

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Die Netzspannung muss 220V - 240V betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Bei Rückfragenitte folgende Daten angegeben:

Stromart des Motors
- Daten des Motor-Typenschildes

15 Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissem Sie sich, ob alle Sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

ACHTUNG

Laut Produkttaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursicht werden.

Beauftragen Sie einen Kundendienst oder eine autorisierte Fachkraft. Entsprechendes gilt auch für Zubehörteile.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

15.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

• Modellbezeichnung
  Artikelnummer
• Daten des Typenschildes

Ersatzteile / Zubehör

Sageband - Artikel-Nr.: 7901502604

Tischeinlage - Artikel-Nr.: 73220046

15.2 Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgende Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleißsteile*: Sägeband, Tischeinlage

^ = nicht zwingend im Lieferumfang enthalten!

16 Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind, recyclbar.itte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehoren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

• Der Endnutzerträgt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne bedeut, dass Elektro- und Elektronikaltgeräte nicht über den Hausmull entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs-bzw. Sammel-stellen (z. B. kommunale Bauhöfe)

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Handler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
  -Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei dieser abgeben oder einer anderen autorisierten Sammelstelle in ihrer Höhe zuführn.

• Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfolhen Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

• These Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

17 Störungsabhilfe

Störung Mögliche Ursache Abhile
Motor funktioniert nicht Motor, Ka	abel oder Stecker defect, Netzsicherungen durchgebrannt, beide Sicherheitsschalter sind nicht korrekt eingerastet.	Produkt vom Fachmann überprüfen setzen. Nie Moto selbst reparieren. Gefahr! Netzsicherungen kontrollie- ren, elev. auswechseln, beide Sicherheitsschalter kor- rekt einrasten
Der Motor Goes langsam an und erreicht die Betriebsgeschwin-digkeit nicht.	Spannung zu niedrig, Wick-lungen beschädigt, Kondensator durchgebrannt.	Spannung durch Elektro-Fachkraft kontrollieren setzen. Motor durch einen Fachmann kontrollieren setzen. Kondensator durch einen Fachmann auswechseln las- sen.
Motor macht zu viel Lärn.	Wicklungen beschädigt, Mo- tor defect.	Motor durch einen Fachmann kontrollieren setzen.
Der Motor erreicht nicht die volle Leistung.	Stromkreise in Netzanlage überlastet (Lampen, andere Motoren, etc.).	Verwenden Sie keine anderen Produkte oder Motoren auf demselben Stromkreis.
Motor überhitzt sich leicht.	Überlastung des Motors, un-genügende Kühlung des Mo- tors.	Überlastung des Motors beim Schneiden verhindern, Staub vom Motor entfernen, damit eine optimale Küh- lung des Motors gewährleistet ist.
Sägeschnitt ist rau oder gewellt.	Sägeband stumpf, Zahnform nicht geeignet für die Materi aldicke.	Sägeband nachscharfen bzw. geeignetes Sägeband einsetzen.
Werkstück reibt aus bzw. split- tert.	Schnittdruck zu hoch bzw. Sägeband für Einsatz nicht geeignet.	Geeignetes Sägeband einsetzen.

Störung Mögliche Ursache Abhilfe

Sägeband verläuft. • Sägebandführung	Schlecht eingestellt. Falsches Sägeband.	Sägebandführung einstellen. Geeignetes Sägeband einsetzen.
Brandflecken am Holz beim Arbeiten.	Sägeband stumpf. Falsches Sägeband.	Sägeband austauschen. Geeignetes Sägeband einsetzen.
Sägeband klemmt beim Arbeiten.	Sägeband stumpf. Sägeband verharzt. Sägebandführung schlecht eingestellt.	Sägeband austauschen. Sägeband reinigen. Sägebandführung einstellen.
Motor lauft aber Sägeband be-wegt sich nicht	Riemen ist nicht korrekt gespannt	Riemen nachspannen

18 EU-Konformitätserklarung

Originalkonformitätserklarung

Hersteller:

Scheppach GmbH

Wir erklaren in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt.

Marke: SCHEPPACH

Art.-Bezeichnung: HBS25 SE

Art.-Nr. 5901513917 / PLU 4183

EU-Richtlinien:

2014/30/EU, 2006/42/EG, 2011/65/EU*

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

2006/42/EG - Anhang IV

Benannte Stelle: TÜV SÜD

Product Service GmbH

Zertifizierstelle

Ridlerstraße 65

80339Munchen

Deutschland

Nummer: 0123

Zertifikatsnummer:

Dokumentationsbevollmächtigter:

Dawid Hudzik

Günzburg Str. 69

D-89335 Ichenhausen

Ichenhausen, 17.05.2024

Simon Schunk

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitatskontrolle. Sollte ein Gerat dennoch nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch über die Servicerufnummer zur Verfugung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käfer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handlertzuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von ihren erworbenen neuen Gerät, die auf einem Material- oder Herstellungsehler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schaden am Gerä, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungsund Sicherheitsbestimmungen oder durch Einsatz des Geräs unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schäden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpmn in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemänen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißsteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursucht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unherheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
• Geräte, die eine starke Verschmutzung aufweisen und darauf vom Servicepersonal abgeleht werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntrisierung langung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa einge巴ute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesaubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienstelle vorzulegen bzw. einzusenden. Wir ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgecaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte konnen nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reclamation bzw. außerhalb der Garantiezeit liegt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sieitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitaums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellbängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Centeringeschiedte Produkt, muss so verpackt sein, dass Beschichtigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zürück.

Könen Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und VerschleB berücksichtigt wird. These Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtreT- oder übertragbar.

1. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem ServiceCenter.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.
   Sollte in Ausnahmefällen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sierechtzeitig.
2. Verschleibeite - Verschleibeite sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleibeite (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entla-dene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
3. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unseren Service-Center konnen Sie die defekten Geräte für einen Kostenvoranschlag ein-, senden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
4. Andere Ansprüche, als die oben genannten, konnen nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen konnen erweiterte Garantieleistungen gelten

** Verbindungskosten: kosten aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Vorammdlung behalten wir uns jederzeit vor.

Ersatzteile

Zubehör

Kontakt Dokumente

Reparatur

Table of contents

Product Service GmbH

Zertifizierstelle

Ridlerstraße 65

80339Munchen

Deutschland

Number: 0123

Ichenhausen, 17.05.2024

Simon Schunk

Product Service GmbH

Zertifizierstelle

Ridlerstraße 65

80339Munchen

Deutschland

Numéro : 0123

Ichenhausen, 17.05.2024

Simon Schunk

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer sümmtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadenersatzansprüche sind ausgeschlossen.

Warranty GB

Stand der Informationen · Status of the information · Version des informations

Update: 05/2024 · Ident.-No.: 5901513917
