BEDIENUNGSANLEITUNG Ergoline 2 BKH 70 EG2 BERBEL

Gebrauchs- und Montageanleitung für die Modelle

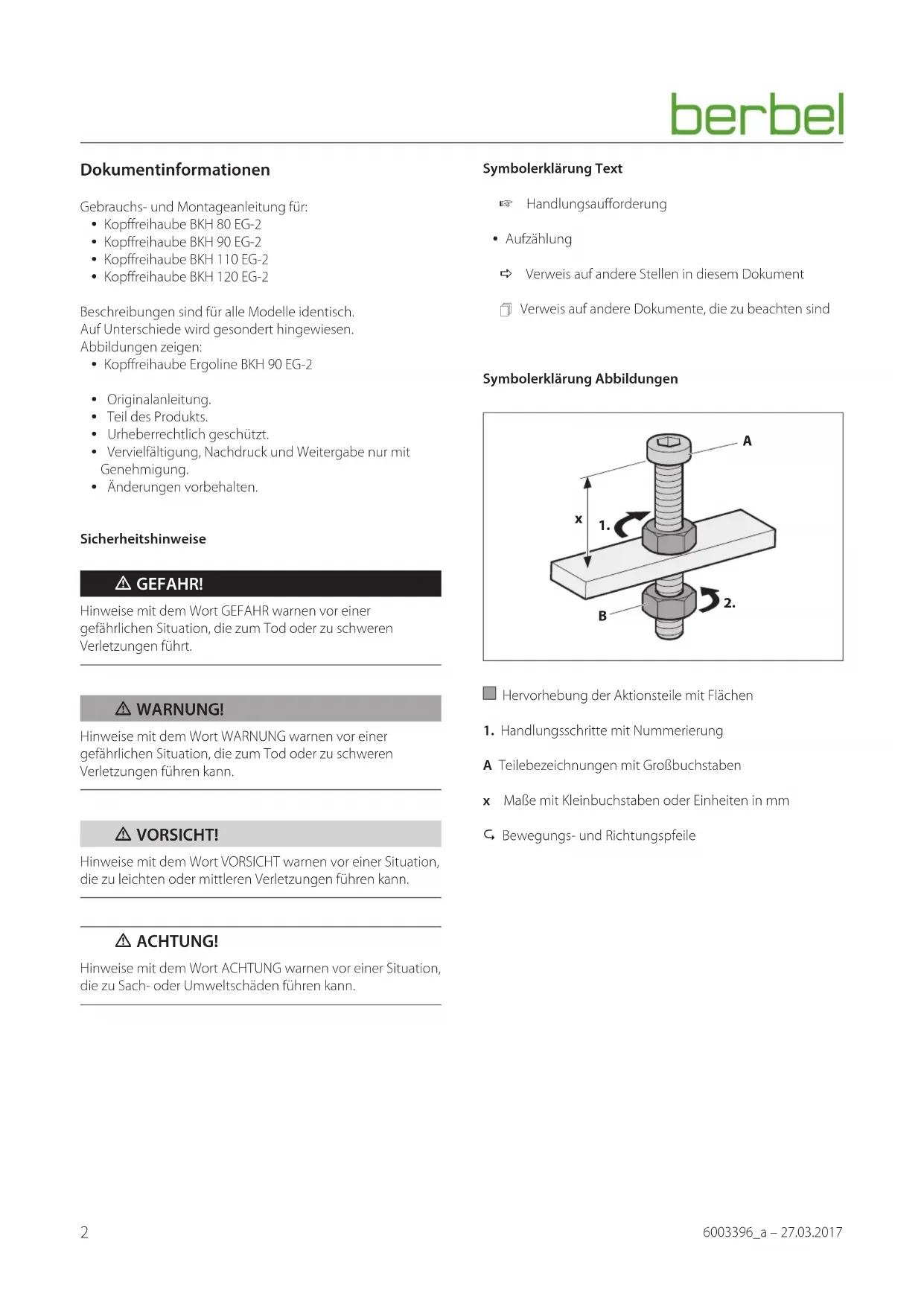

Operating and installation instructions for the models BKH 80 EG-2 BKH 90 EG-2 BKH 110 EG-2 BKH 120 EG-2 6003396_a2 6003396_a – 27.03.2017 Dokumentinformationen Gebrauchs- und Montageanleitung für: y Kopffreihaube BKH 80 EG-2 y Kopffreihaube BKH 90 EG-2 y Kopffreihaube BKH 110 EG-2 y Kopffreihaube BKH 120 EG-2 Beschreibungen sind für alle Modelle identisch. Auf Unterschiede wird gesondert hingewiesen. Abbildungen zeigen: y Kopffreihaube Ergoline BKH 90 EG-2 y Originalanleitung. y Teil des Produkts. y Urheberrechtlich geschützt. y Vervielfältigung, Nachdruck und Weitergabe nur mit Genehmigung. y Änderungen vorbehalten. Sicherheitshinweise m GEFAHR! Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt. m WARNUNG! Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann. m VORSICHT! Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann. m ACHTUNG! Hinweise mit dem Wort ACHTUNG warnen vor einer Situation, die zu Sach- oder Umweltschäden führen kann. Symbolerklärung Text Handlungsaufforderung y Aufzählung D Verweis auf andere Stellen in diesem Dokument Verweis auf andere Dokumente, die zu beachten sind Symbolerklärung Abbildungen

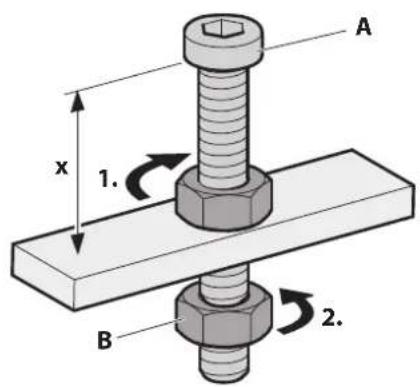

Hervorhebung der Aktionsteile mit Flächen

1. Handlungsschritte mit Nummerierung

A Teilebezeichnungen mit Großbuchstaben x Maße mit Kleinbuchstaben oder Einheiten in mm 1 Bewegungs- und Richtungspfeile3

6003396_a – 27.03.2017 Inhaltsverzeichnis

1. Sicherheitsinformationen . . . . . . . . . . . . . . . . . . . . . . 4

1.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 4

1.2 Autorisierte Zielgruppen . . . . . . . . . . . . . . . . . . 4

1.3 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . 4

2. Produktinformationen . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Funktionsprinzip . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Betriebsarten. . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2.1 Umluftbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2.2.2 Abluftbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2.2.3 Hybridbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2.3 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . 6

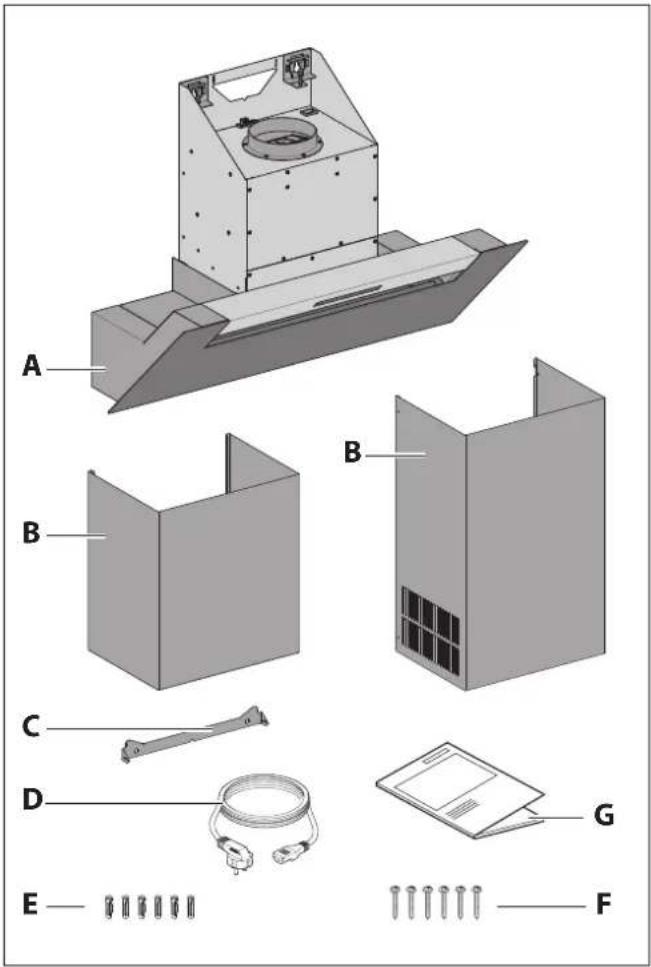

2.4 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.5 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . 7

3.3 Anforderungen nach Betriebsarten. . . . . . . . . . . . 9

3.3.1 Anforderungen bei Umluftbetrieb . . . . . . . . . . . . .9

3.3.2 Anforderungen bei Abluftbetrieb . . . . . . . . . . . . .9

3.3.3 Anforderungen bei Hybridbetrieb . . . . . . . . . . . . .9

3.4 Anforderungen an die Abluftleitung (nur bei

Abluft- oder Hybridbetrieb) . . . . . . . . . . . . . . . . 9

3.5 Montageschritte . . . . . . . . . . . . . . . . . . . . . . .10

3.5.1 Montage vorbereiten . . . . . . . . . . . . . . . . . . . . . . . 10

3.5.2 Gerät auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3.5.3 Unterschale und Capillar Trap entnehmen . . . 11

3.5.4 Gerät aufhängen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.5.5 Zubehör anschließen . . . . . . . . . . . . . . . . . . . . . . . 14

3.5.6 Filter aufsetzen (bei Umluft- und

Hybridbetrieb) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.5.7 Abluftleitung anschließen (bei Abluft-

und Hybridbetrieb). . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.5.8 Spannungsversorgung herstellen . . . . . . . . . . . 16

3.5.9 Kamin montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3.5.10 Capillar Trap und Unterschale einsetzen . . . . . 18

3.5.11 Kontrolle und Inbetriebnahme durchführen . 18

4. Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.1 Sicherheitshinweise zur Bedienung . . . . . . . . . . .19

4.2 Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . .19

4.3 Normalbetrieb. . . . . . . . . . . . . . . . . . . . . . . . .20

4.3.1 Nachlauffunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.3.2 Kochfeld-Beleuchtung . . . . . . . . . . . . . . . . . . . . . . 21

4.3.3 Umschaltung Abluft-/Umluftbetrieb . . . . . . . . 21

4.3.4 Kontrollanzeige Filter-Füllung . . . . . . . . . . . . . . . 22

5.1 Sicherheitshinweise zur Reinigung . . . . . . . . . . . .23

5.2 Reinigungsmaßnahmen. . . . . . . . . . . . . . . . . . .23

6. Instandhaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

6.1 Sicherheitshinweise zur Instandhaltung. . . . . . . . .25

6.2 Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

6.2.1 Leuchtmittel wechseln . . . . . . . . . . . . . . . . . . . . . . 25

6.2.2 Filter-Füllung wechseln (bei Umluft- und

Hybridbetrieb) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

9.1 Produktdatenblatt . . . . . . . . . . . . . . . . . . . . . .30

Sicherheitsinformationen 6003396_a – 27.03.2017

1. Sicherheitsinformationen

1.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Absaugung von Kochdünsten. Das Gerät ist ausschließlich für den Einsatz in privaten Haushalten bestimmt. Das Gerät darf nur mit Original-Filtern des Herstellers verwendet werden. Die Verwendung des Geräts ist nur zulässig in technisch einwandfreiem Zustand und nach korrekter Montage. Jede andere Verwendung gilt als bestimmungs widrig. Zur bestimmungs gemäßen Verwendung gehört auch das Lesen und Beachten dieser Anleitung.

1.2 Autorisierte Zielgruppen

Elektrotechnische Arbeiten nur durch qualifizierte Elektro- fachkräfte gemäß DIN VDE 0100. Anforderungen an qualifizierte Elektrofachkräfte: y Kenntnis der Grundlagen der Elektrotechnik. y Kenntnis der landesspezifischen Bestimmungen und Normen (in Deutschland z. B. DIN VDE 0100, Teil 701). y Kenntnis der einschlägigen Sicherheitsbestimmungen. y Kenntnis der einschlägigen, gesetzlichen Bestimmungen für Gasinstallationen (in Deutschland z. B. die technischen Regeln Gasinstallationen TRGI). y Kenntnis dieser Anleitung. Montage und Reparatur nur durch qualifiziertes Fachpersonal. Anforderungen an qualifiziertes Fachpersonal: y Kenntnis der Bestimmungen zur Arbeitssicherheit. y Kenntnisse in der Befestigungstechnik. y Grundkenntnisse in der Lüftungstechnik. y Erfahrung in der Nutzung von elektrischen und mechanischen Werkzeugen. y Kenntnis im Lesen von technischen Zeichnungen. y Kenntnis dieser Anleitung. Bedienung, Reinigung und Instandhaltung durch Benutzer. Anforderungen an die Benutzer: y Kenntnis dieser Anleitung. Für folgende Benutzer gelten besondere Anforderungen: y Kindern ab 8 Jahren und darüber. y Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten. y Personen mit Mangel an Erfahrung und Wissen. Diese Benutzer dürfen nur tätig werden bei Bedienung, Reinigung und Wartung. Besondere Anforderungen: y Benutzer werden beaufsichtigt. y Benutzer wurden bezüglich des sicheren Gebrauchs des Geräts unterwiesen. y Benutzer verstehen Gefahren im Umgang mit dem Gerät. y Kinder dürfen nicht mit dem Gerät spielen.

1.3 Allgemeine Sicherheitshinweise

m WARNUNG! Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Lesen Sie diese Anleitung sorgfältig durch. Befolgen Sie die Sicherheitshinweise in dieser Anleitung. Bewahren Sie die Anleitung zugänglich auf. Offene Flammen können das Gerät beschädigen und Brände verursachen. y Gasbetrieb nur mit kurzer Gasflamme (nicht über den Rand des Topfbodens hinaus). y Kein Flambieren unter dem Gerät. y Kein unbeaufsichtigtes Frittieren unter dem Gerät. In folgenden Fällen ist die Benutzung des Geräts untersagt: y Wenn erforderliche Sicherheitseinrichtungen fehlen (z. B. Unterdruckwächter bei gleichzeitiger Verwendung einer raumluftabhängigen Brennstelle). y Wenn erforderliche Genehmigungen fehlen (z. B. durch Schornsteinfeger). y In explosionsgefährdeten Umgebungen. y Bei Beschädigung des Geräts oder einzelner Bauteile. y Bei eigenmächtigen Umbauten oder Veränderungen des Geräts. y Wenn Flüssigkeit in das Gerät eindringt. y Bei starker Verunreinigung. y Für Kinder unter 8 Jahren und Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können. In folgenden Fällen übernimmt der Hersteller keine Haftung für Schäden: y Bei Nichtbeachtung dieser Anleitung. y Bei bestimmungswidriger Verwendung des Geräts. y Bei unsachgemäßer Montage und Handhabung des Geräts. y Bei Verwendung des Geräts durch nicht autorisierte Zielgruppen. y Bei Umgehung der Sicherheitseinrichtungen am Gerät. y Bei Verwendung von Ersatzteilen, die nicht vom Hersteller hergestellt oder freigegeben wurden. Weitere Sicherheitshinweise stehen in den jeweils relevanten Kapiteln in dieser Anleitung. D „3.1 Sicherheitshinweise zur Montage“ (Seite 8). D „4.1 Sicherheitshinweise zur Bedienung“ (Seite 19). D „5.1 Sicher heitshinweise zur Reinigung“ (Seite 23). D „6.1 Sicherheitshinweise zur Instandhaltung“ (Seite 25).5 Produktinformationen

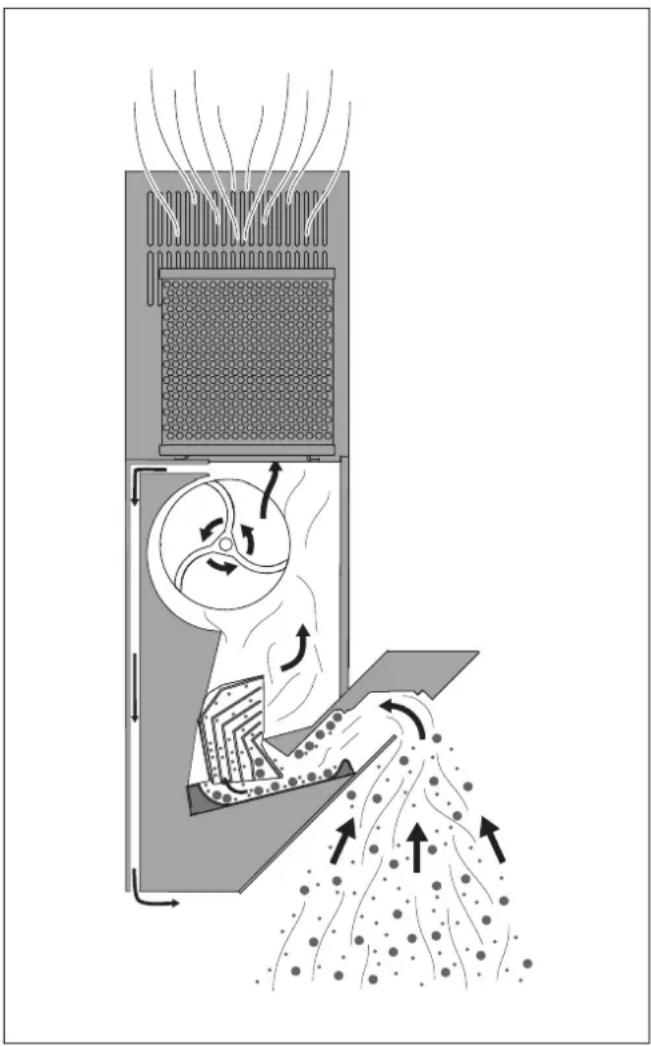

2.1 Funktionsprinzip

Zentrifugalkraft y Kochdünste werden durch einen Spalt in die Haube gesogen, beschleunigt und bogenförmig umgelenkt. y Durch die entstehende Zentrifugalkraft werden Schmutz partikel (z. B. Fett- und Ölpartikel) aus der Luft herausgeschleudert. y Die Schmutzpartikel werden an der Ober- und Unterschale sowie am Auffangsieb („Capillar Trap“) abgeschieden und gesammelt. Back-Flow-Technologie y Eine Kondensat- oder Tropfen bildung auf der Dekor- scheibe (z. B. wenn Wasserdampf auf die kalte Fläche trifft) wird verhindert durch eine von unten nach oben angeordnete Belüftung. y Ein Teil der abgeführten Abluftmenge wird an der Rückseite der Dunstabzugshaube zurückgeführt, über die Glasfront eingeblasen und gezielt in den Ansaugspalt gelenkt.

Das Gerät ist für die folgenden Betriebsarten geeignet: y Umluftbetrieb y Abluftbetrieb y Hybridbetrieb

Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden. Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann. Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die Filter- Füllung muss regelmäßig erneuert werden.

Die gereinigte Raumluft wird über die Baukonstruktion (z. B. Rohre, Kamin) nach außen ins Freie geleitet. Bei Abluftbetrieb ist eine ausreichende Frischluftzufuhr erforderlich. Das Gerät kann nur die Luftmenge nach außen leiten, die vorhanden ist oder nachströmt.

Im Hybridbetrieb kann flexibel zwischen Umluft- und Abluftbetrieb gewählt werden. Im Abluftbetrieb wird die gereinigte Raumluft durch den automatisch öffnenden Mauerkasten nach außen geführt. Der Abluftbetrieb empfiehlt sich im Sommer oder bei besonders intensivem Anbraten. Im Umluftbetrieb bleibt der Mauerkasten geschlossen. Die Filter-Füllung im Hybridfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Der Umluftbetrieb empfiehlt sich im Winter, wenn keine warme Raumluft nach außen abgegeben werden soll.6 Produktinformationen 6003396_a – 27.03.2017

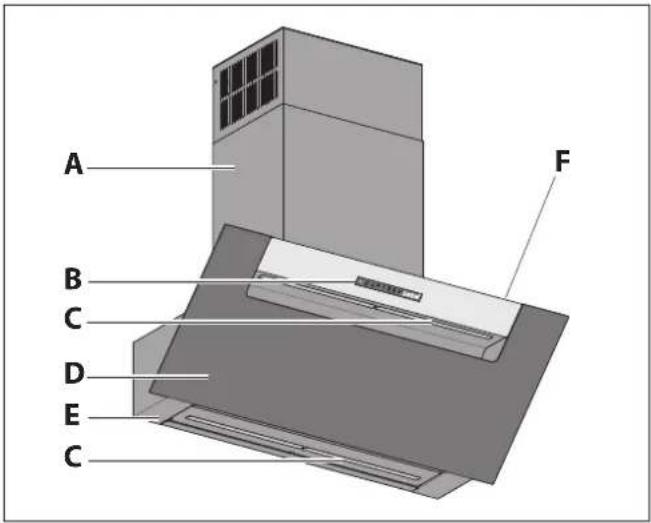

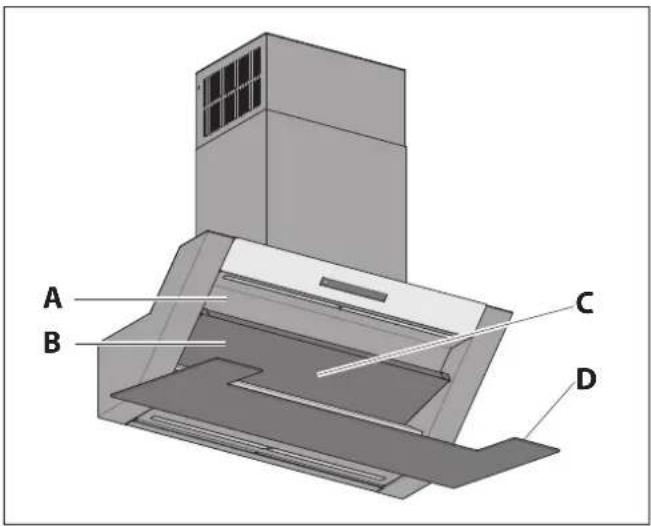

2.3 Produktübersicht

A Kamin B Bedienfeld D „4.2 Bedienfeld“ (Seite 19). C Kochfeld-Beleuchtung D Frontblende aus Glas E Haubenkorpus F Effektbeleuchtung – auf der Rückseite vom Haubenkorpus

A Oberschale B Unterschale (herausnehmbar) C Capillar Trap (herausnehmbar) – hinter der Unterschale D Typenschild – auf der Innenseite der Frontblende

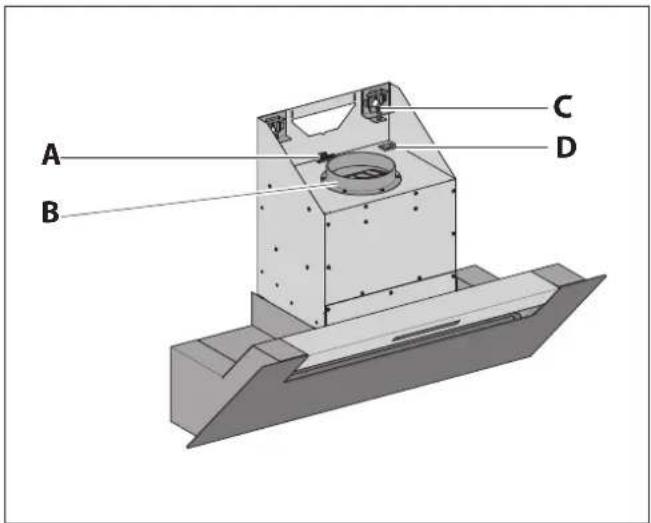

A Anschlussklemmen für Mauerkasten, Fensterkontakt- schalter (Multifunktions kontakt) und Bus-Anbindung B Lüfterabgang mit Führungshilfe für Filter oder Abluftleitung C Stellschrauben für das Ausrichten D Anschlussbuchse für das Netzkabel7 Produktinformationen

A Haubenkorpus mit Frontblende B Kamin (zweiteilig, ausziehbar) C Kaminbefestigung D Netzkabel mit Netzstecker und Kaltgerätestecker E 6 Nylondübel 8 mm F 6 Torxschrauben TX30 mit integrierter Unterlegscheibe G Gebrauchs- und Montageanleitung Das Befestigungsmaterial ist nur für Massivbau geeignet. In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein. D „9.2 Zubehör“ (Seite 31).

2.5 Technische Daten

BKH80EG-2 BKH90EG-2 BKH110EG-2 BKH120EG-2 Anschluss- spannung 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz Gesamtleistung 187 W 187 W 193 W 193 W Leistungs- aufnahme Lüfter 170 W 170 W 170 W 170 W Leuchtmittel Kochfeld- Beleuchtung LED 14,2 W, 470 lx LED 14,2 W, 470 lx LED 20 W, 600 lx LED 20 W, 600 lx Farbtemperatur Kochfeld- Beleuchtung, einstellbar

6500 K Leuchtmittel Effekt- beleuchtung LED 2,6 W, 264 lm LED 2,6 W, 264 lm LED 2,6 W, 264 lm LED 2,6 W, 264 lm Breite 800 mm 900 mm 1100 mm 1200 mm Tiefe 430 mm 430 mm 430 mm 430 mm Höhe bei Umluft betrieb mit Umluft filter BUF 150 +

1220 mm Höhe bei Umluft betrieb mit Umluft filter permalyt

1220 mm Höhe bei Abluft- betrieb

1100 mm Höhe bei Hybridbetrieb – Abluft nach oben

1220 mm Höhe bei Hybridbetrieb – Abluft nach hinten

1220 mm Gewicht netto 31 kg 32 kg 36 kg 37 kg Angaben zum Energieverbrauch stehen auf dem Produkt- daten blatt. D „9.1 Produktdatenblatt“ (Seite 30). Angaben zum Modell (z. B. Seriennummer, Baujahr) stehen auf dem Typenschild. D „2.3 Produktübersicht“ (Seite 6).8 Montage 6003396_a – 27.03.2017

3.1 Sicherheitshinweise zur Montage

m WARNUNG! Gefahr durch Nichtbeachtung der Montage anweisungen! Dieses Kapitel enthält wichtige Informationen für die sichere Montage des Geräts. Lesen Sie dieses Kapitel vor der Montage sorgfältig durch. Befolgen Sie die Sicherheitshinweise. Führen Sie die Montage wie beschrieben durch. y Montage nur durch qualifiziertes Fachpersonal. D „1.2 Autorisierte Zielgruppen“ (Seite 4). y Elektrotechnische Arbeiten nur durch qualifizierte Elektrofachkräfte. D „1.2 A utorisierte Zielgruppen“ (Seite 4). y Die Montage darf nur mit zwei Personen erfolgen. y Bei Arbeiten in der Höhe ist für einen sicheren Stand zu sorgen (z. B. standfeste Stehleiter). y Das Kochfeld und andere berührbare Teile müssen vor der Montage abgekühlt sein. y Die Folie und andere Teile der Verpackung sind für Kinder unzugänglich aufzubewahren. y Das Gerät muss für die Montage unbeschädigt und in einem einwandfreien Zustand sein. y Kabel dürfen nicht geknickt, gequetscht oder beschädigt werden. y Das Lüftergehäuse darf niemals geöffnet werden. y Die erforderliche Netzspannung muss mit der Spannungs- angabe auf dem Typenschild übereinstimmen. D „2.5 Technische Daten“ (Seite 7). y Vor der Montage muss sichergestellt werden, dass die Spannungsversorgung unterbrochen ist und bleibt. Die Spannungsversorgung erfolgt erst nach Aufforderung im entsprechenden Montageschritt.

3.2 Anforderung an den Montageort

m WARNUNG! Lebensgefahr durch unsachgemäße Montage! Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom oder Gas. Stellen Sie sicher, dass die Anforderungen an den Montageort unbedingt eingehalten werden. y Keine Montage in explosionsgefährdeten Umgebungen. y Bei gleichzeitiger Verwendung einer raumluftabhängigen Brennstelle (z. B. Kamin) im selben Luftverbund: y Eine Sicherheitseinrichtung ist unbedingt erforderlich. y Die Sicherheitseinrichtung (z. B. Unterdruckwächter P4, geprüft nach DIN 18841:2005-12 TÜV und nach DVGW-VP121) muss verhindern, dass Gase in den Raum gezogen werden. y Eine Genehmigung zur Inbetriebnahme (z. B. durch Schornsteinfeger) muss vorliegen. y Die Montage ist nur zulässig an tragfähigen Gebäudeteilen (Massivbau). y Wenn ein Wanddurchbruch erforderlich ist: Ein Wanddurchbruch beeinflusst die Gebäudestatik, es besteht Einsturzgefahr. Die Durchführung ist nur durch einen Fachbetrieb zulässig. y Bei Montage über Feuerstätte für feste Brennstoffe (z. B. Kohleofen): Die Feuerstätte muss eine geschlossene, nicht abnehmbare Abdeckung haben. Andernfalls besteht Brandgefahr durch Funkenflug. Entsprechende gesetzliche und landesspezifische Vorschriften sind einzuhalten. y Ausströmende Luft muss ungehindert entweichen können. Keine Behinderung des Luftstroms, z. B. durch Montage von Gegenständen auf oder über dem Gerät. y Die elektrische Anlage des Gebäudes muss über eine ordnungsgemäße Erdung verfügen. y Die vorliegende Netzspannung muss der Spannungs- angabe auf dem Typenschild entsprechen. y Im Montagebereich des Kamins muss eine Steckdose bauseitig vorhanden sein. y Der Netzstecker muss nach dem Einbau zugänglich sein. Alternativ muss installationsseitig eine allpolige Trennvorrichtung vorliegen (mindestens 3 mm Kontaktöffnung). Landesspezifische, gesetzliche Bestimmungen sind einzuhalten.9 Montage

3.3 Anforderungen nach Betriebsarten

In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein. D „9.2 Zubehör“ (Seite 31).

3.3.1 Anforderungen bei Umluftbetrieb

y Umluftfilter auf dem Lüfterabgang. y Querschnitte der Lüftungsschlitze in den Oberbauten größer 300 cm

y Filter-Füllung für Wechsel frei zugänglich.

3.3.2 Anforderungen bei Abluftbetrieb

y Abluftleitung auf dem Lüfterabgang. D „3.4 Anforderungen an die Abluftleitung (nur bei Abluft- oder Hybridbetrieb)“ (Seite 9). y Durchmesser der Abluftleitung mindestens 150 mm (entspricht einer Fläche von ca. 177 cm

y Ausreichende Frischluftzufuhr wird sichergestellt durch Montage von erforderlichem Zubehör. y Fensterkontaktschalter. y Mauerkasten.

3.3.3 Anforderungen bei Hybridbetrieb

y Hybridfilter auf dem Lüfterabgang. y Anschluss Abluftleitung an den Hybridfilter. D „3.4 Anforderungen an die Abluftleitung (nur bei Abluft- oder Hybridbetrieb)“ (Seite 9). y Querschnitte der Lüftungsschlitze in den Oberbauten größer 300 cm

y Durchmesser der Abluftleitung mindestens 150 mm (entspricht einer Fläche von ca. 177 cm

y Filter-Füllung für Wechsel frei zugänglich. y Ausreichende Frischluftzufuhr wird sichergestellt durch Montage von erforderlichem Zubehör. y Fensterkontaktschalter. y Mauerkasten BMK-F 150.

3.4 Anforderungen an die Abluftleitung (nur bei

Abluft- oder Hybridbetrieb) m WARNUNG! Brand- und Erstickungsgefahr durch unsachgemäße Montage! Bei Verwendung der Abluftleitung mit anderen Geräten oder bei Anschluss an aktive Abluftkanäle (z. B. Kamin), können Gase oder Rauch in den Raum gezogen werden. Stellen Sie sicher, dass die Anforderungen an die Abluftleitung unbedingt eingehalten werden. y Die Abluftleitung wird ausschließlich von diesem Gerät verwendet. y Die Abluftleitung besteht aus nicht brennbarem Material gemäß DIN 4102 Klasse 1. y Bei Nutzung eines Kamins als Abluftleitung: y Kamin darf nicht von anderen Geräten benutzt werden. y Einleitung der abgesaugten Luft in den Kamin mit einem nach oben gerichteten 90°-Bogen. y Freigabe durch Schornsteinfegermeister. y Bei Führung der Abluftleitung durch das Dach oder die Außenwand: y Querschnitt des Lüfterabgangs wird nicht unterschritten. y Montage eines Kondenswasser-Sammlers in der Abluftleitung, um Wasserschäden am Gerät zu vermeiden. Der Kondenswasser-Sammler muss ausreichend groß dimensioniert sein. Querschnitt, Länge, Art und Verlauf der Abluftleitung beeinflussen die Absaugeffizienz. Hart umgelenkte Luft führt zu Leistungsverlusten und Geräuschen. Für eine optimale Leistung des Geräts: y Die Abluftleitung führt möglichst kurz und direkt nach außen. y Der vorgeschriebene Querschnitt der Abluftleitung wird eingehalten. D „3.3 Anforderungen nach Betriebsarten“ (Seite 9). y Verwendung ausschließlich von Rohren und Bögen mit glatter Oberfläche auf der Innenseite. Um Verwirbelungen oder Rückstaus der transportierten Luft zu vermeiden – kein Einsatz von: y Spiralschläuchen. y Flexrohren. y Flachen Umlenkstücken. y Scharfkantigen Abluftkanälen. Vor Montage des Geräts muss die Abluftleitung bauseitig vorhanden sein.10 Montage 6003396_a – 27.03.2017

1. Montage vorbereiten

3. Unterschale und Capillar Trap entnehmen

5. Zubehör anschließen

6. Filter aufsetzen (bei Umluft- und Hybridbetrieb)

7. Abluftleitung anschließen (bei Abluft- und Hybridbetrieb)

8. Spannungsversorgung herstellen

10. Capillar Trap und Unterschale einsetzen

11. Kontrolle und Inbetriebnahme durchführen

3.5.1 Montage vorbereiten

Machen Sie sich mit Ihrer Montagesituation und den zugehörigen Dokumenten vertraut. y Gerät und Anleitung. y Zubehör. y Montageort. y Vorgesehene Betriebsart. Stellen Sie benötigtes Werkzeug und Material zusammen: y Standfeste Stehleiter y Gliedermaßstab oder Maßband y Stift y Wasserwaage y Schlitz-Schraubendreher SL 2,5 x 0,4 y Torx-Schraubendreher TX30 y Steinbohrer ø 8 mm y Schlagbohrmaschine y Schraubenschlüssel SW 10 mm y Schutzmaterial (z. B. dicke Pappe) für Kochfeld und Arbeitsfläche Halten Sie den Montagebereich frei von Gegenständen, die stören oder beschädigt werden können. Stellen Sie sicher, dass das Kochfeld und andere berührbare Teile abgekühlt sind. Schützen Sie das Kochfeld und andere Flächen im Montagebereich (z. B. mit dicker Pappe). Stellen Sie sicher, dass die Spannungsversorgung unterbrochen ist und bleibt. Die Spannungsversorgung erfolgt erst nach Aufforderung im entsprechenden Montageschritt. Wenn Zubehör (z. B. Mauerkasten, Fensterkontaktschalter) zur Montagesituation gehört: Die Anleitungen vom Zubehör sind zu beachten. Stellen Sie sicher, dass Zubehör korrekt montiert und anschlussbereit ist. Stellen Sie sicher, dass Anschlusskabel vom Zubehör korrekt verlegt und zugänglich sind.

3.5.2 Gerät auspacken

m ACHTUNG! Gefahr von Glasbruch oder anderen Beschädigungen durch unsachgemäße Handhabung! Das Gerät und seine Oberfläche können beim Auspacken oder beim Transport beschädigt werden. Schneiden Sie nicht in die schützende Kartonage. Halten Sie Gegenstände fern, die das Gerät zerkratzen können (z. B. Werkzeuge, Gürtelschnallen). Packen Sie das Gerät und alle beigepackten Teile vorsichtig aus. Legen Sie das Gerät mit der Frontseite nach oben auf eine feste, saubere und schützende Unterlage (z. B. dicke Pappe). Kontrollieren Sie das Gerät und alle enthaltenen Teile auf Beschädigungen. Kontrollieren Sie den Lieferumfang auf Vollständigkeit. D „2.4 Lieferumfang“ (Seite 7). Wenn Teile fehlen oder beschädigt sind: Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst. Entfernen Sie das Verpackungsmaterial. D „8.1 Verpackung entsorgen“ (Seite 29).11 Montage

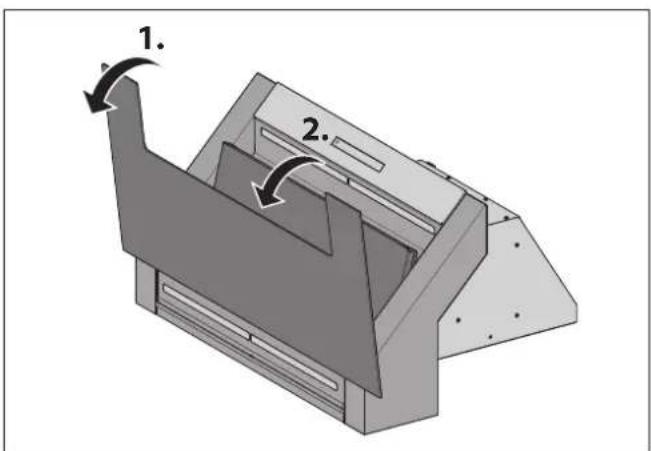

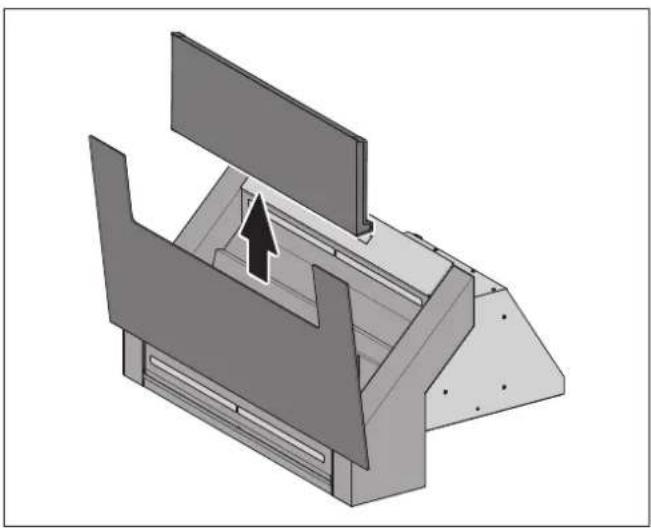

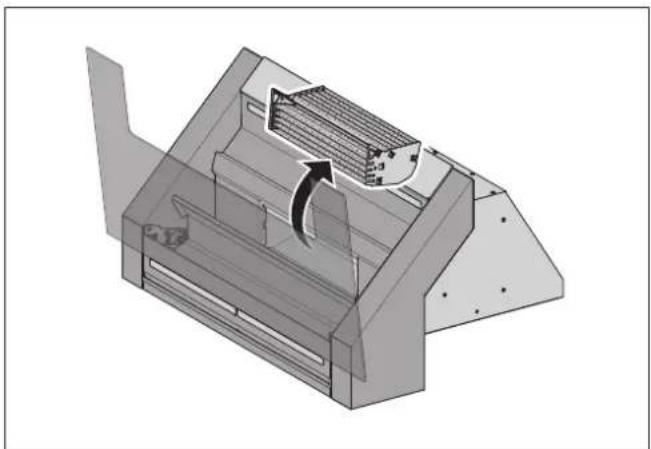

3.5.3 Unterschale und Capillar Trap entnehmen

m ACHTUNG! Gefahr von Sachschäden durch herausfallende Teile! Bei Bewegung des Geräts kann sich die Frontblende öffnen, innenliegende Teile können herausfallen. Entnehmen Sie innenliegende Teile vor der Montage. Die Unterschale ist in den Endpositionen gesichert und nur in mittlerer Stellung entnehmbar.

Öffnen Sie die Frontblende. Klappen Sie die Unterschale in eine mittlere Position. Ziehen Sie die Unterschale nach oben heraus. Das Capillar Trap ist eingesteckt und wird durch eine Seitensicherung im Gerät gehalten. Fassen Sie das Capillar Trap seitlich mit beiden Händen an. Ziehen Sie das Capillar Trap in einer Bogenbewegung heraus.12 Montage 6003396_a – 27.03.2017

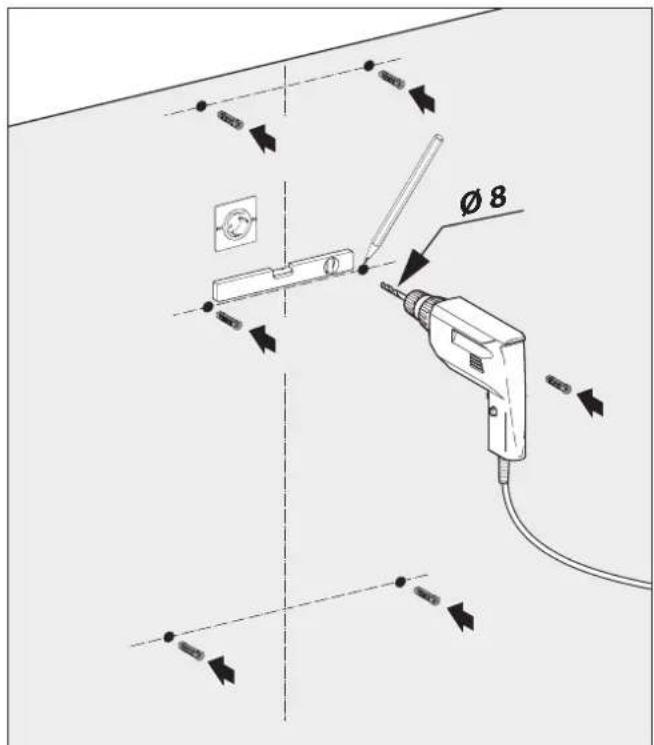

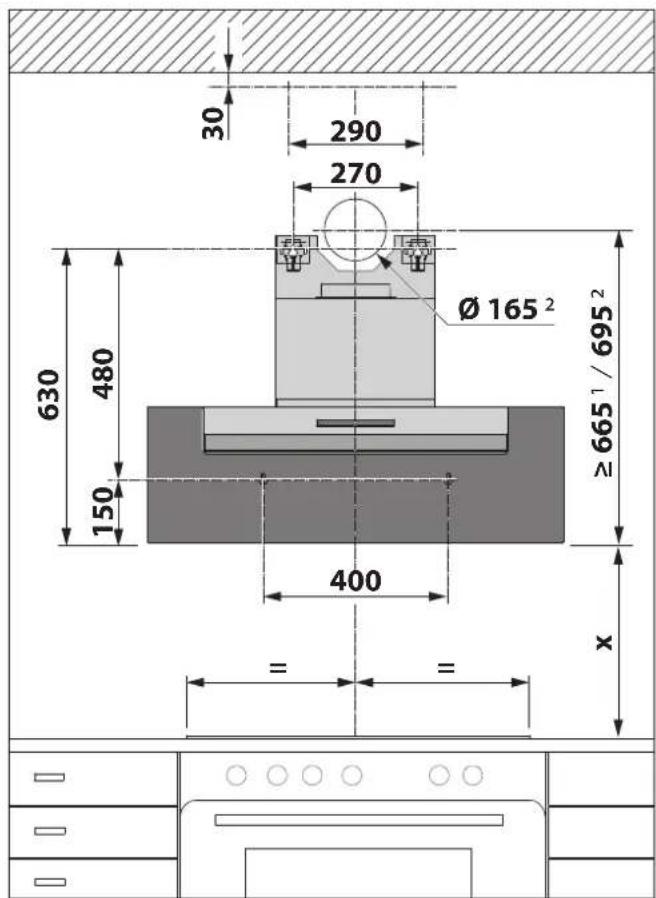

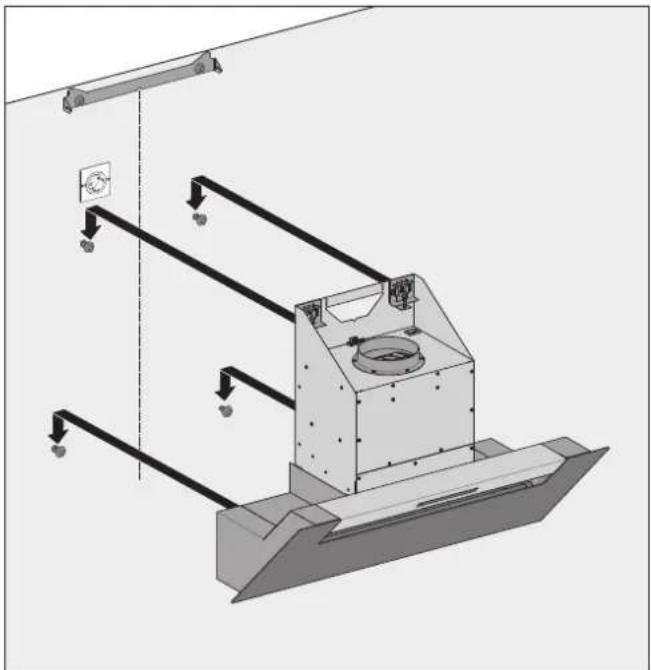

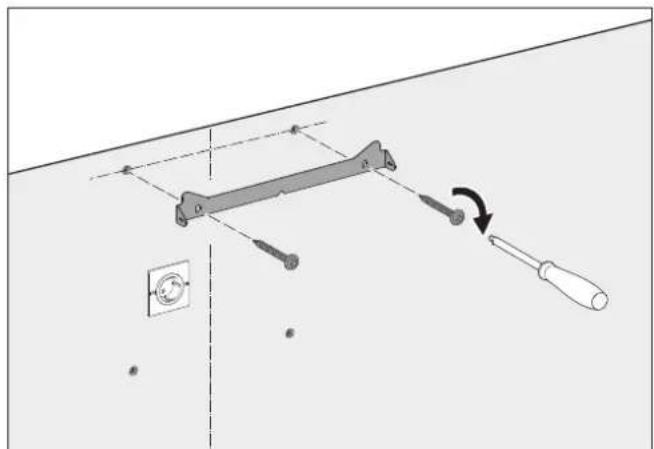

3.5.4 Gerät aufhängen

Das Gerät ist für das Aufhängen an Wänden konzipiert. Der Kamin kann durch Ausziehen an die Deckenhöhe angepasst werden. Bei Befestigung an einer Massivbauwand: Stellen Sie die Tragkraft der Wand sicher. Verwenden Sie das mitgelieferte Befestigungsmaterial. Bei anderen Montageverhältnissen: Erfragen Sie vor der Montage alternative Befestigungs- möglichkeiten (z. B. bei Ihrem Architekten). Verwenden Sie für die Wand geeignetes Befestigungs- material.

für Abluftbetrieb mit Abluftleitung nach hinten.

für Hybridbetrieb mit Abluftleitung nach hinten. Sicherheits abstand (x): y Empfehlung 500 mm. y Bei Gaskochfeldern mindestens 650 mm. Ermitteln Sie die Aufhängeposition. Achten Sie auf die korrekte Position der Kamin befestigung: y Bei Unterschreiten des Maßes (30 mm) kann der Kamin nicht eingehängt werden. y Unebenheiten (z. B. bei der Decke) können über Langlöcher ausgeglichen werden. Stellen Sie sicher, dass der Sicherheits abstand einge halten wird. m WARNUNG Lebensgefahr durch Explosionen oder elektrischen Schlag! Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen kann zu gefährlichen Situationen führen. Stellen Sie sicher, dass sich an den Befestigungspunkten keine Leitungen in der Wand befinden. Ø 8 Ermitteln und markieren Sie die Befestigungspunkte. Bohren Sie die Löcher in die Wand. Setzen Sie die Dübel in die Bohrlöcher ein. Schrauben Sie die Kaminbefestigung an.13 Montage 6003396_a – 27.03.2017

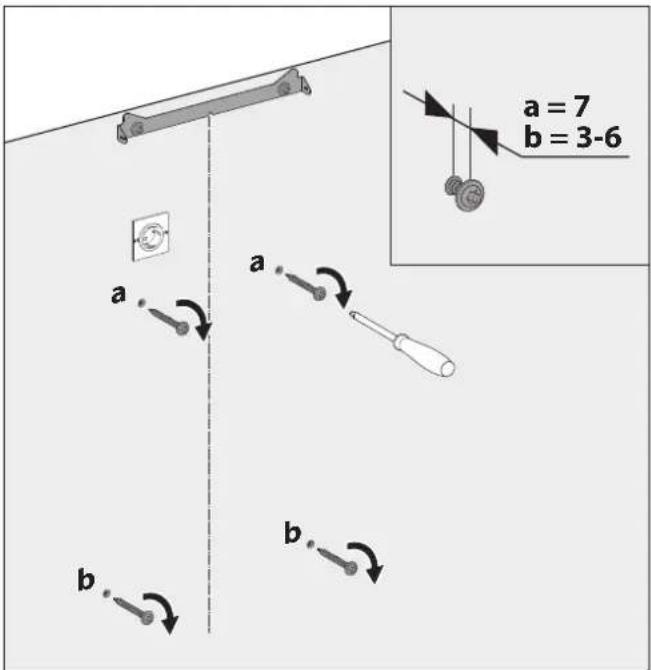

a = 7 b = 3-6 Die oberen Befestigungsschrauben werden erst nach Ausrichtung des Geräts festgezogen.Die unteren Befestigungsschrauben dienen zur Abzugssicherung und sind nach Aufhängung des Geräts nicht mehr zugänglich. Drehen Sie die Befestigungsschrauben passend ein. m WARNUNG!Verletzungsgefahr durch unsachgemäße Handhabung!Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich. Hängen Sie das Gerät mit zwei Personen auf. Sorgen Sie für einen sicheren Stand beim Aufhängen. Stellen Sie sicher, dass sich keine weiteren Personen im Arbeitsbereich aufhalten. m ACHTUNG!Gefahr von Sachschäden durch unsachgemäße Handhabung!Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden. Decken Sie das abgekühlte Kochfeld ab. Halten Sie den Montagebereich frei.Bei Hybridbetrieb mit Abluftleitung nach hinten: Entfernen Sie das Verbindungsblech zwischen den Aufhängungsvorrichtungen. Hängen Sie das Gerät an den Befestigungspunkten auf.

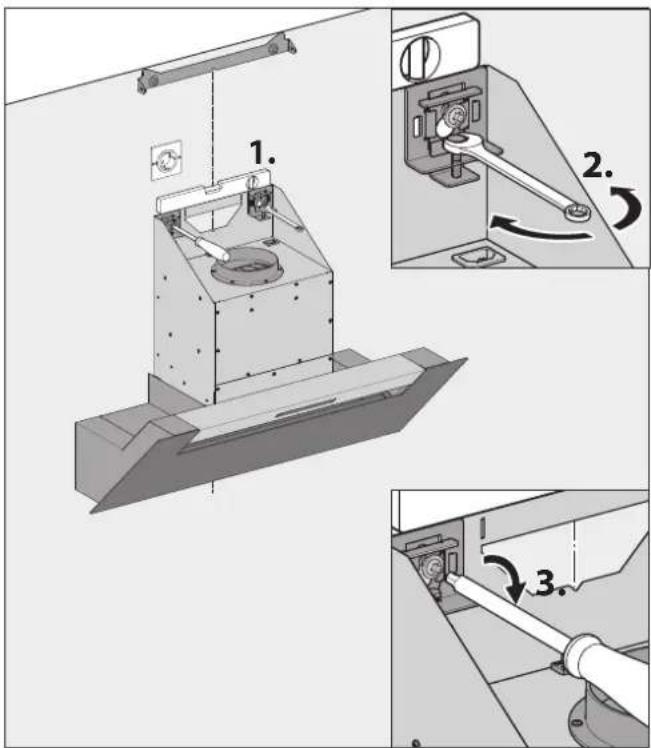

Prüfen Sie die horizontale Ausrichtung des Geräts. Justieren Sie die Ausrichtung mit den Stellschrauben. Ziehen Sie die Befestigungsschrauben fest an.14 Montage 6003396_a – 27.03.2017

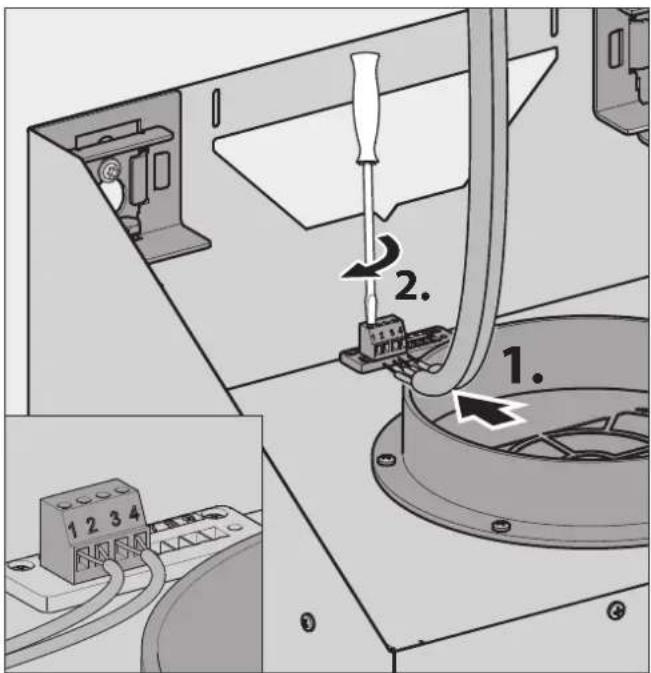

3.5.5 Zubehör anschließen

In Abhängigkeit von der Montagesituation wird vorhandenes Zubehör an die Haube angeschlossen: y Mauerkasten y Fensterkontaktschalter y Unterdruckwächter Die Anleitungen vom Zubehör sind zu beachten. 12 V DC

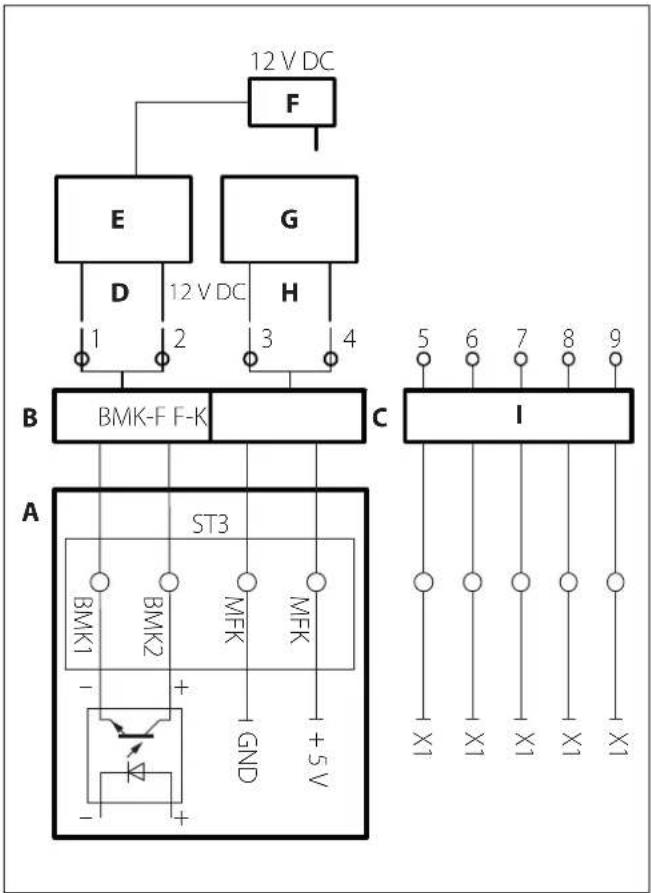

A Steuerungskasten y BMK1: Kontakt Mauerkasten, Kollektor Optokoppler, max. 12 mA / 12 V DC, sicher galv. getrennt y BMK2: Kontakt Mauerkasten, Emitter Optokoppler, max. 12 mA / 12 V DC, sicher galv. getrennt B Klemme „BMK-F“ für Anschluss Mauerkasten C Klemme „F-K“ (Multifunktions kontakt) für Anschluss Fensterkontaktschalter oder Unterdruckwächter D Steuerungsleitung vom Mauerkasten E Mauerkasten F Netzteil Mauerkasten G Fensterkontaktschalter H Steuerungsleitung vom Fensterkontaktschalter I Bus-Anbindung Der Anschluss erfolgt über Kabelklemmen an einem abnehm baren Stecker am Lüftergehäuse. m ACHTUNG! Gefahr von Beschädigungen durch falschen Anschluss! Eine falsche Polung der Steuerungsleitung kann zu Beschädigungen der Elektronik führen. Achten Sie beim Anschluss der Steuerungsleitung auf die korrekte Polung: Ader 1 an Klemme 1, Ader 2 an Klemme 2.

Mauerkasten Schließen Sie den Mauerkasten wie folgt an: y Ader 1 an Klemme 1 y Ader 2 an Klemme 2 y Der Mauerkasten ist geschlossen, wenn der Ansteuerungskontakt geöffnet ist. y Der Mauerkasten ist geöffnet, wenn der Ansteuerungskontakt geschlossen ist. Fensterkontaktschalter Schließen Sie den Fensterkontaktschalter wie folgt an: y Blaue/weiße Ader an Klemme 3 y Braune/grüne Ader an Klemme 4 y Der Lüfter der Haube ist nur betriebsbereit, wenn das Fenster geöffnet ist. Unterdruckwächter y Der Lüfter der Haube ist nur betriebsbereit, wenn kein kritischer Unterdruck im Raum festgestellt wird.15 Montage

3.5.6 Filter aufsetzen (bei Umluft- und

Hybridbetrieb) Für die Montage der Filter befindet sich auf dem Lüfter- gehäuse ein Rohranschluss (ø 150 mm) als Führungshilfe. Die Filter sind korrekt aufgesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. 5 mm breit ist. m VORSICHT! Verletzungsgefahr durch scharfe Kanten! Die Seitenbleche vom Lüfterkasten haben Kanten, die Schnitt wunden an den Händen verursachen können, z. B. bei grober Handhabung beim Filteraufsatz. Setzen Sie den Filter vorsichtig von oben auf. Vermeiden Sie Kontakt mit den Seitenblechen. Umluftbetrieb

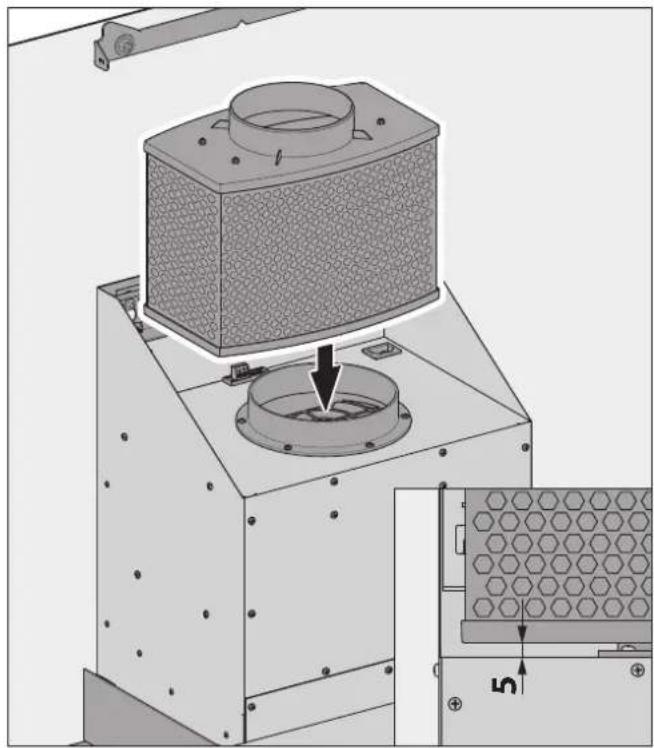

Setzen Sie den Umluftfilter von oben auf die Führungshilfe vom Lüftergehäuse. Stellen Sie sicher, dass der Umluftfilter korrekt montiert ist. Hybridbetrieb – Abluft nach oben

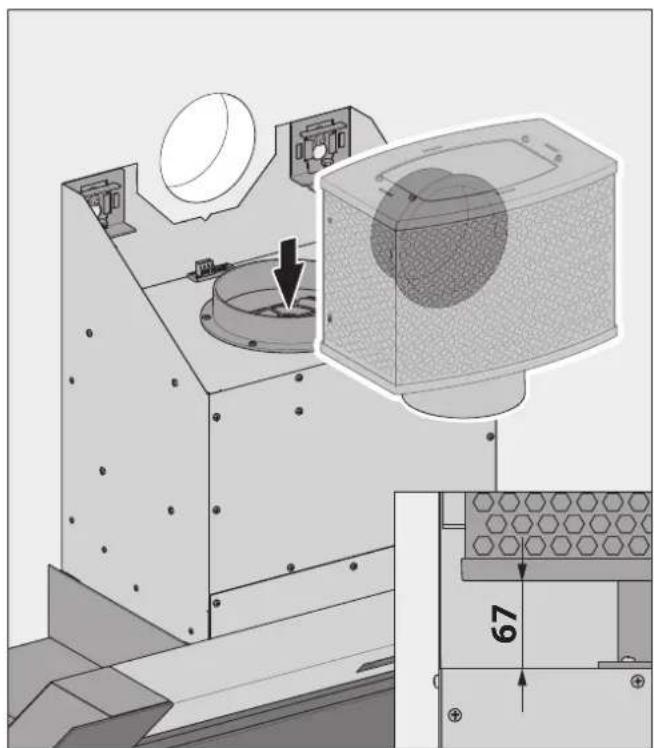

Setzen Sie den Hybridfilter von oben auf die Führungshilfe vom Lüftergehäuse. Stellen Sie sicher, dass der Hybridfilter korrekt montiert ist. Hybridbetrieb – Abluft nach hinten

Setzen Sie den Hybridfilter von oben auf die Führungshilfe vom Lüftergehäuse. Stellen Sie sicher, dass der Hybridfilter korrekt montiert ist.16 Montage 6003396_a – 27.03.2017

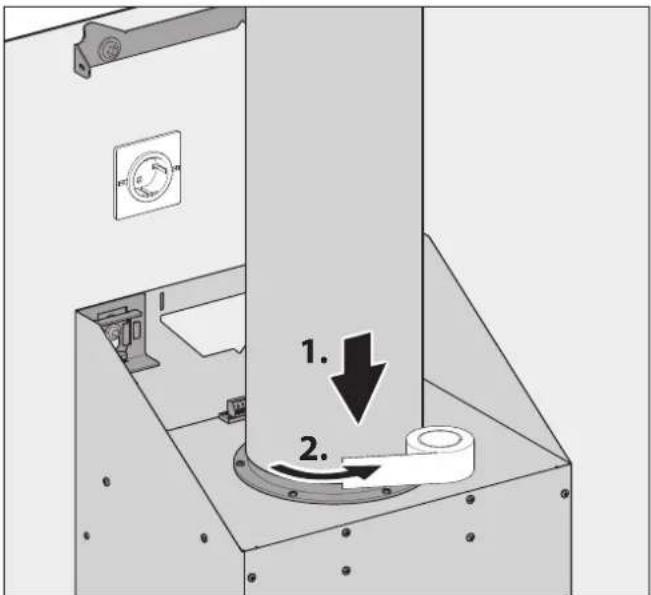

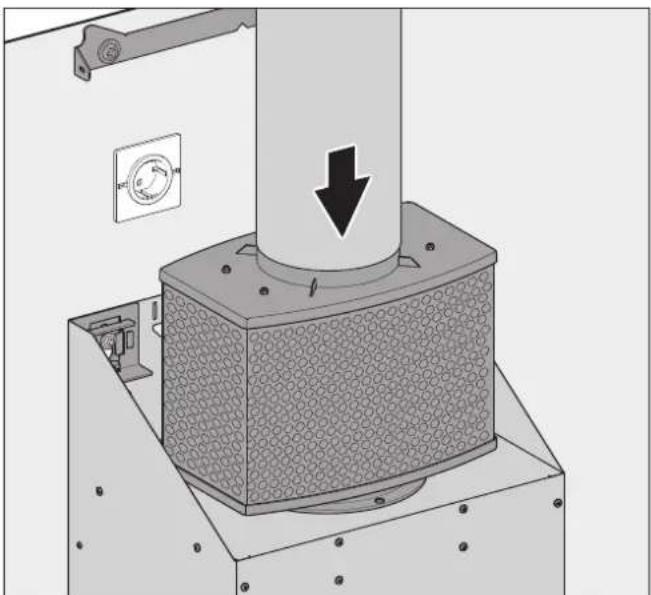

3.5.7 Abluftleitung anschließen (bei Abluft- und

Hybridbetrieb) Abluftbetrieb

Setzen Sie die Abluftleitung von oben auf die Führungshilfe vom Lüftergehäuse. Kleben Sie den Übergang zwischen Abluftleitung und Führungshilfe mit Dichtungsband (Zubehör) ab. Stellen Sie sicher, dass die Abluftleitung korrekt montiert ist. Hybridbetrieb Setzen Sie die Abluftleitung von oben auf den Kragen vom Hybridfilter. Stellen Sie sicher, dass die Abluftleitung korrekt montiert ist.

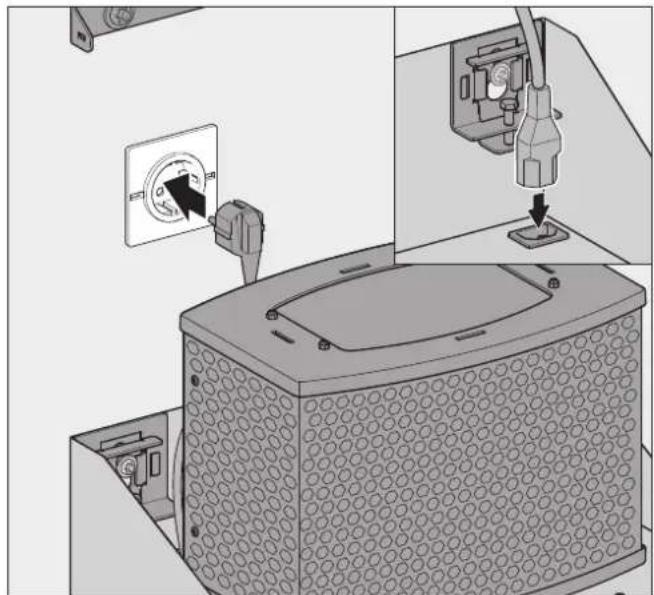

3.5.8 Spannungsversorgung herstellen

Beachten Sie die Spannungsangabe auf dem Typenschild. Stecken Sie den Kaltgerätestecker in die Anschlussbuchse auf dem Lüftergehäuse. Stecken Sie den Netzstecker in die Steckdose. Verlegen Sie die Kabel so, dass sie nicht geknickt, gequetscht oder beschädigt werden oder beim Tausch der Filter-Füllung stören. Stellen Sie sicher, dass nach der Montage die Möglichkeit besteht, das Gerät allpolig von der Spannungsversorgung zu trennen. Das Gerät ist betriebsbereit.17 Montage

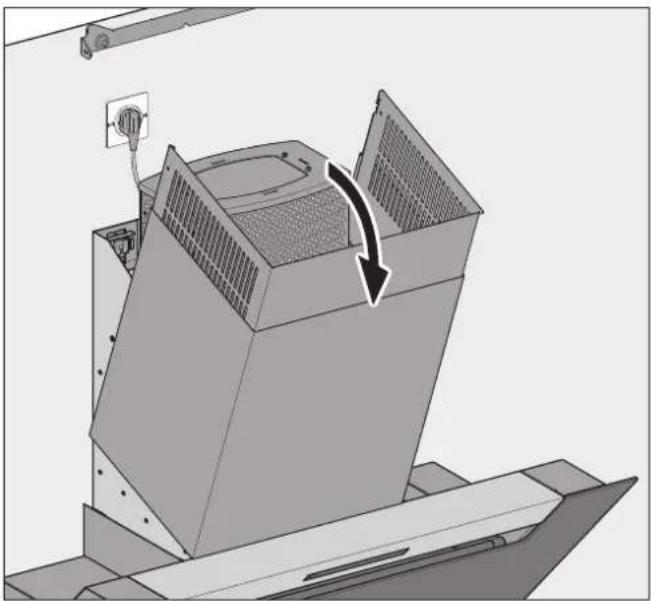

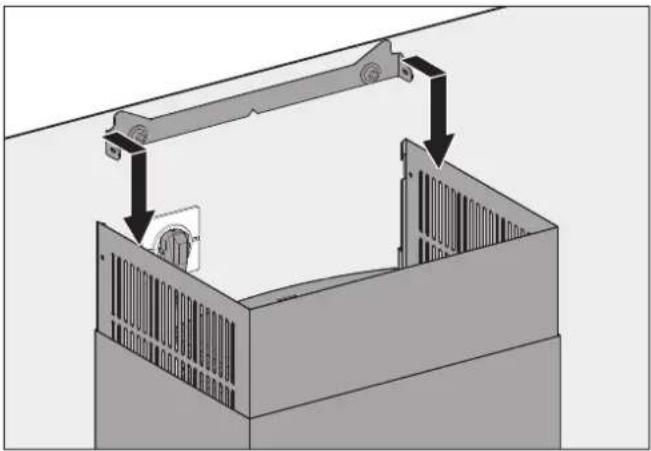

Der Kamin besteht aus zwei ineinander geschobenen Kaminblechen. Im inneren Kaminblech befinden sich die Lüftungsschlitze. m ACHTUNG! Gefahr von Beschädigungen durch unsachgemäße Handhabung! Haubenkorpus und Kamin können bei Bewegungen während der Montage beschädigt werden. Halten Sie Abstand zwischen Kamin und Haubenkorpus. Halten Sie Gegenstände fern, die das Gerät zerkratzen können (z. B. Werkzeuge, Gürtelschnallen). In Abhängigkeit von der Betriebsart werden die beiden Kaminbleche zueinander ausgerichtet. Umluft- und Hybridbetrieb Die Lüftungsschlitze befinden sich oben und sind nicht verdeckt. Abluftbetrieb Das innere Kaminblech kann herausgezogen und umgekehrt eingesteckt werden, um die Lüftungsschlitze zu verdecken.

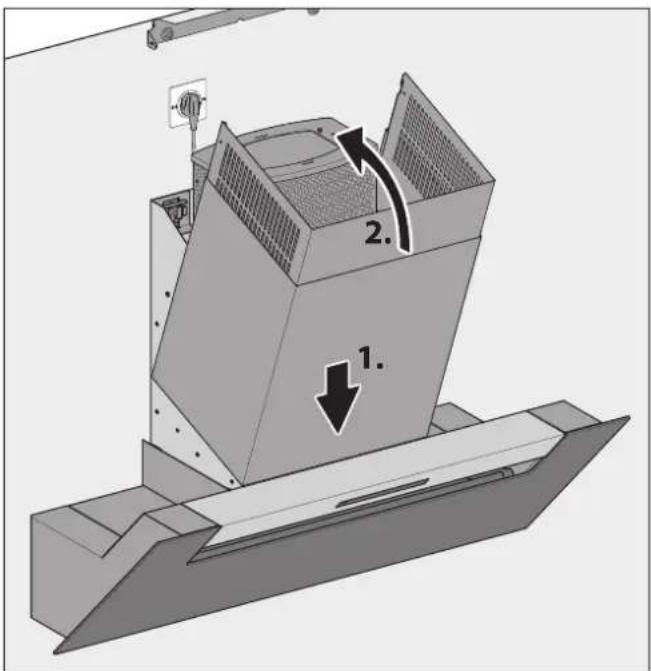

Heben Sie den Kamin mit zwei Personen an. Setzen Sie die untere Kante des Kamins in die Nut des Geräts ein. Klappen Sie den Kamin bündig an die Wand. Ziehen Sie das innere Kaminblech nach oben. Hängen Sie das innere Kaminblech oben auf die Kaminbefestigung.18 Montage 6003396_a – 27.03.2017

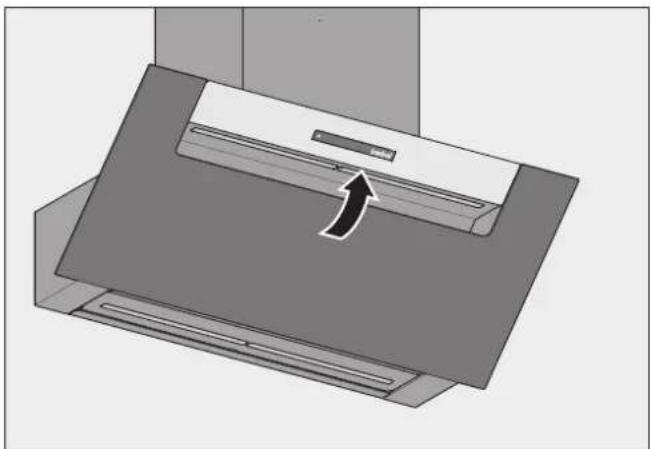

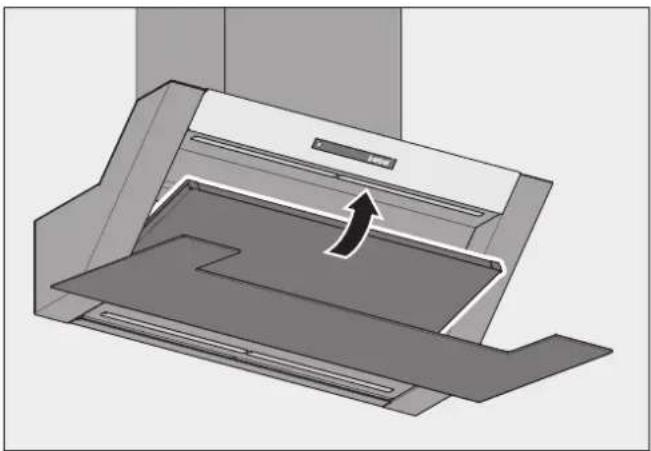

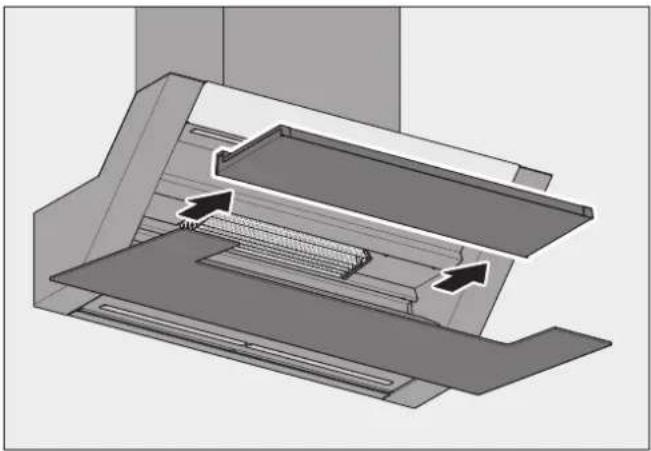

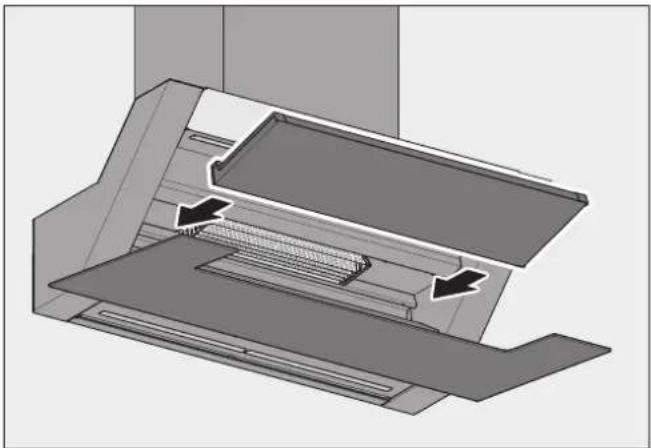

3.5.10 Capillar Trap und Unterschale einsetzen

Nach der Montage sind innenliegende Teile wieder einzusetzen. Setzen Sie das Capillar Trap mit beiden Händen in einer Bogenbewegung in den Aufnahmeschacht. Drücken Sie das Capillar Trap bis zum Einrasten nach oben. Schieben Sie die Unterschale horizontal bis zum hinteren Anschlag in das Gerät. Schwenken Sie die Unterschale nach oben bis die beiden Haltemagnete hörbar anliegen. Kontrollieren Sie, dass die Unterschale richtig eingesetzt ist und durch die Haltemagnete gehalten wird. Schließen Sie die Frontblende.

3.5.11 Kontrolle und Inbetriebnahme durchführen

m ACHTUNG! Gefahr von Störungen durch Feuchtigkeit im Gerät! Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder- schlagen. Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb nehmen. Prüfen Sie, dass der Netzstecker frei zugänglich ist oder dass eine allpolige Trennvorrichtung (mindestens 3 mm Kontaktöffnung) vorhanden ist. Prüfen Sie, dass Netz- und Elektro-Anschlusskabel nicht geknickt, gequetscht oder beschädigt sind. Stellen Sie sicher, dass Lüftungsausgänge nicht geschlossen oder abgedeckt sind. Bei Umluftgeräten: Stellen Sie sicher, dass die Lüftungsschlitze frei sind. Kontrollieren Sie die Funktionsfähigkeit des Geräts. D „4. Bedienung“ (Seite 19).19 Bedienung

4.1 Sicherheitshinweise zur Bedienung

m WARNUNG! Gefahr durch Nichtbeachtung der Bedienungs- anweisungen! Dieses Kapitel enthält wichtige Informationen für die sichere Bedienung des Geräts. Lesen Sie dieses Kapitel vor der Bedienung sorgfältig durch. Befolgen Sie die Sicherheitshinweise. y Bedienung nur durch autorisierte Benutzer. D „1.2 Autorisierte Zielgruppen“ (Seite 4). y Keine Bedienung durch Kinder unter 8 Jahren und Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können. y Keine Verwendung bei Brand oder akuter Brandgefahr (z. B. Gasgeruch). y Gasbetrieb nur mit kurzer Gasflamme (nicht über den Rand des Topfbodens hinaus). Offene Flammen können das Gerät beschädigen und Brände verursachen. y Kein Flambieren unter dem Gerät. Brandgefahr. y Kein unbeaufsichtigtes Frittieren unter dem Gerät. y Bei der Benutzung können das Kochfeld und andere berührbare Teile sehr heiß werden. Es besteht Verbrennungsgefahr. y Fettreste sind zu entfernen. Fettreste stellen eine Brandgefahr dar. y Keine Feuchtigkeit im Gerät. y Tropf- oder Spritzwasser ist zu vermeiden. y Behälter mit Flüssigkeiten (z. B. Vasen, Flaschen) dürfen nicht auf dem Gerät abgestellt werden. y Keine Behinderung des Luftstroms. y Keine Behinderung des Luftkanals an der Unterseite des Geräts. y Verwendung nur mit eingesetztem Capillar Trap und geschlossener Unterschale. y Bei Umluftbetrieb: Keine Abdeckung der Lüftungs ausgänge (z. B. Gläser/ Teller auf oder vor die Lüftungs schlitze). Ausströmende Luft muss ungehindert durch die Lüftungsschlitze entweichen können, andernfalls kann sich ein Rückstau bilden. Wenn die Kochdünste nicht mehr abziehen können, besteht Brandgefahr. y Bei Abluft- oder Hybridbetrieb: Eine ausreichende Frischluftzufuhr muss sichergestellt werden. Maßnahmen für eine ausreichende Frischluftzufuhr: Öffnen Sie die Fenster. Öffnen Sie die Türen. Stellen Sie sicher, dass Fensterkontaktschalter und Mauerkasten installiert und funktionsbereit sind. Bei raumluftabhängigen Brennstellen (z. B. Kamin) im selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene Sicherheitseinrichtung funktioniert.

Das Gerät wird über das Bedienfeld gesteuert. Die Position des Bedienfelds ist an der Mulde der EIN/AUS- Taste jederzeit zu erkennen. Die übrigen Tastfelder leuchten, wenn das Gerät eingeschaltet ist. Nach dem Einschalten der Netzspannung benötigt das Gerät ein paar Sekunden, um sich an die Umgebungsbedingungen anzupassen. Während dieser Zeit sind keine Eingaben möglich. Durch Berühren eines Tastfelds wird die entsprechende Funktion ausgeführt: y Tastfeld leuchtet schwach = Funktion nicht aktiv y Tastfeld leuchtet stark = Funktion aktiv Tastfeld Funktion EIN / AUS, Zugang Konfigurationsmodus Umluft betrieb, Kontrollanzeige Filter-Füllung Kochfeld-Beleuchtung Effekt beleuchtung Leistungs stufe 1 Leistungs stufe 2 Leistungs stufe 3 Leistungs stufe Power (max. 6 Minuten)20 Bedienung 6003396_a – 27.03.2017

Tastfeld Funktion Das Gerät ist ausgeschaltet. 1x Tastfeld berühren. Das Gerät schaltet ein. Das Gerät ist eingeschaltet. 1x Tastfeld berühren. Das Gerät schaltet aus. Wenn die Nachlauffunktion aktiviert ist: Die Nachlaufzeit (10 Minuten) startet automatisch in der zuletzt gewählten Leistungsstufe. Tastfeld leuchtet stark: Umluft betrieb ist eingeschaltet. Tastfeld blinkt: Die Filter-Füllung muss gewechselt werden. Tastfeld leuchtet stark: Kochfeld-Beleuchtung ist eingeschaltet. Tastfeld leuchtet stark: Effekt beleuchtung ist eingeschaltet. Tastfeld leuchtet stark: Leistungs stufe 1 (kleinste Lüfterleistung) ist aktiv. Tastfeld leuchtet stark: Leistungs stufe 2 (mittlere Lüfterleistung) ist aktiv. Tastfeld leuchtet stark: Leistungs stufe 3 (hohe Lüfterleistung) ist aktiv. Tastfeld leuchtet stark: Leistungs stufe Power (maximale Lüfter- leistung) ist aktiv für maximal 6 Minuten. Danach wechselt das Gerät in Leistungs stufe 3. Um einen optimalen Wirkungsgrad bei der Beseitigung von Kochdünsten zu erreichen: Schalten Sie das Gerät bereits 1-2 Minuten vor Kochbeginn ein. So kann sich die Strömung aufbauen und der Dunst wird frühzeitig abgeführt. Schalten Sie während des Kochvorgangs in eine Leistungsstufe, die für die Intensität der Kochdünste angemessen ist: y Leistungsstufe 1 – kleinste Lüfterleistung y Leistungsstufe 2 – mittlere Lüfterleistung y Leistungsstufe 3 – hohe Lüfterleistung Wenn die Intensität der Kochdünste nicht abnimmt, schalten Sie in eine höhere Leistungsstufe. Schalten Sie beim Anbraten in die Leistungsstufe Power. Schalten Sie nach Kochende die Nachlauffunktion ein. D „4.3.1 Nachlauffunktion“ (Seite 21). Sorgen Sie regelmäßig für Frischluftzufuhr. Verwenden Sie das Gerät auch, um andere störende Gerüche zu reduzieren. Zum Beispiel von: y Zwiebeln und Knoblauch y Backofen, Mikrowelle und Steamer y Fondue und Raclette m WARNUNG Brandgefahr durch Fettreste! Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht entzündlich sind. Reinigen Sie das Gerät ordnungsgemäß. D „5. Reinigung“ (Seite 23). Wenn eine Leistungsstufe aktiv ist, wird ein schwacher Luftstrom aus dem Luftkanal an der Unterseite des Geräts zum vorderen Lufteinlass geleitet. Diese Luftzirkulation ist erwünscht. Der Luftkanal an der Unterseite des Geräts darf niemals geschlossen werden. Die Kochfeld-Beleuchtung ist mit einer energiesparenden LED-Beleuchtung ausgestattet. Die Beleuchtung kann jederzeit und unabhängig vom Lüfter genutzt werden. Wenn Sie das Gerät einschalten und ein ungewöhnlich hohes Lüftergeräusch feststellen: Reinigen Sie das Gerät. Beachten Sie die Vorgaben für die Reinigung. D „5. Reinigung“ (Seite 23). Wenn Sie das Gerät einschalten und Geruch feststellen: Wechseln Sie die Filter-Füllung. Beachten Sie die Vorgaben für den Wechsel der Filter- Füllung. D „6.2.2 Filter-Füllung wechseln (bei Umluft- und Hybridbetrieb)“ (Seite 25). Nach 6 Stunden ohne Bedienung schaltet das Gerät (einschl. Beleuchtung) automatisch ab.21 Bedienung

4.3.1 Nachlauffunktion

Das Gerät verfügt über eine Nachlauffunktion. Wenn die Funktion benutzt wird, arbeitet das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe. Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann. Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die Filter- Füllung muss regelmäßig erneuert werden. Die Nachlauffunktion kann manuell oder automatisch eingeschaltet werden. Die Aktivierung der automatischen Nachlauffunktion erfolgt im Konfigurations modus. D „4.4 Konfiguration“ (Seite 22). Tastfeld Funktion Das Gerät ist eingeschaltet. Wenn die Nach lauf auto matik aktiviert ist: 1x Tastfeld berühren. Das Gerät schaltet aus. Die Nachlaufzeit startet automatisch in der zuletzt gewählten Leistungsstufe. Wenn die Nach lauf auto matik nicht aktiviert ist: 2x Tastfeld berühren – innerhalb von 2 Sekunden. Das Gerät schaltet aus. Die Nachlaufzeit wird manuell gestartet in der zuletzt gewählten Leistungs stufe. Während der Nachlaufzeit (10 Minuten) blinkt das Bediensymbol der Leistungsstufe.

4.3.2 Kochfeld-Beleuchtung

Die Kochfeld-Beleuchtung ist mit einer energiesparenden LED-Beleuchtung ausgestattet. Die Beleuchtung kann jederzeit und unabhängig vom Lüfter genutzt werden. Die Kochfeld-Beleuchtung ist dimmbar. Die Einstellung der Farbtemperatur erfolgt im Konfigurations- modus. D „4.4 Konfiguration“ (Seite 22). Tastfeld Funktion 1x Tastfeld berühren, um die Kochfeld- Beleuchtung ein- oder auszuschalten. Tastfeld halten, um den Dimmer zu starten. Nach Loslassen des Tastfelds bleibt die Kochfeld-Beleuchtung in der gewählten Helligkeit. Nach dem Ausschalten startet die Kochfeld-Beleuchtung beim nächsten Einschalten wieder mit voller Helligkeit.

4.3.3 Umschaltung Abluft-/Umluftbetrieb

Wenn das Gerät für den Hybridbetrieb eingerichtet ist, kann nach Aktivierung der Umschaltfunktion jederzeit zwischen Abluft- und Umluftbetrieb gewechselt werden. Die Aktivierung der Umschaltung erfolgt im Konfigurations- modus. D „4.4 Konfiguration“ (Seite 22). Tastfeld Funktion Wenn die Umschaltung aktiviert ist: 1x Tastfeld berühren. Tastfeld leuchtet schwach: Das Gerät arbeitet in der Betriebsart Abluft. Der Mauerkasten ist geöffnet. Die gereinigte Luft wird ins Freie geleitet. Tastfeld leuchtet stark: Das Gerät arbeitet in der Betriebsart Umluft. Der Mauerkasten ist geschlossen. Die gereinigte Luft wird in den Raum geleitet.22 Bedienung 6003396_a – 27.03.2017

4.3.4 Kontrollanzeige Filter-Füllung

Das Gerät verfügt über eine Kontrollanzeige, um an den Wechsel der Filter-Füllung zu erinnern. Im Umluftbetrieb blinkt die Kontrollanzeige alle 350 Betriebs stunden. Durch Aus schalten der Kontrollanzeige wird der Stunden- zähler neu gestartet. Das Ausschalten der Kontrollanzeige erfolgt im Konfigurations modus. D „4.4 Konfiguration“ (Seite 22). Tastfeld Funktion Tastfeld blinkt: Die Filter-Füllung muss gewechselt werden. D „6.2.2 Filter-Füllung wechseln (bei Umluft- und Hybridbetrieb)“ (Seite 25).

Tastfeld Funktion Das Gerät ist eingeschaltet, die Leistungs- stufen sind nicht aktiv. 1x Tastfeld berühren – länger als 10 Sekunden. Die Tastfelder der Leistungsstufen blinken 5x. Das Gerät schaltet in den Konfigurations- modus. Der Konfigurations modus ist eingeschaltet. Um den Konfigurations modus zu verlassen: 1x Tastfeld berühren. Die Einstellungen werden gespeichert. Alle Bediensymbole leuchten 5 Sekunden. Das Gerät ist wieder im Normalbetrieb. Im Konfigurations modus können durch Berühren des entsprechenden Tastfelds die folgenden Funktionen aktiviert oder deaktiviert werden. Tastfeld Funktion 1x Tastfeld berühren. Kochfeld-Beleuchtung schaltet ein. Tastfeld erneut berühren, um den Farbdurchlauf zu starten. Nach Loslassen des Tastfelds stoppt der Farbdurchlauf, die gewählte Farbtemperatur wird gespeichert. Effektbeleuchtung. Im Auslieferungszustand ist die Funktion aktiviert. 1x Tastfeld berühren. Tastfeld leuchtet stark, Tastfeld für Effekt- beleuchtung leuchtet schwach: Effekt beleuchtung ist ausgeschaltet. Umschaltung Abluft/Umluftbetrieb. Im Auslieferungszustand ist die Funktion ausgeschaltet. 1x Tastfeld berühren. Tastfeld leuchtet stark, Tastfeld für Umluftbetrieb leuchtet schwach: Die Umschaltung ist aktiviert. 1x Tastfeld berühren. Tastfeld leuchtet schwach, Tastfeld für Umluftbetrieb ist aus: Die Umschaltung ist deaktiviert. Kontrollanzeige Filter-Füllung. Die Funktion ist so eingeschaltet, dass das Tastfeld für Umluftbetrieb alle 350 Betriebs- stunden blinkt. Wenn die Filter-Füllung gewechselt wurde: 1x Tastfeld berühren. Tastfeld leuchtet stark: Der Stundenzähler startet neu, das Tastfeld für Umluftbetrieb wird ausgeschaltet. Nachlaufautomatik. Im Auslieferungszustand ist die Funktion ausgeschaltet. 1x Tastfeld berühren. Tastfeld leuchtet stark: Nach lauf auto matik ist aktiviert.23 Reinigung

5.1 Sicherheitshinweise zur Reinigung

m WARNUNG! Gefahr durch Nichtbeachtung der Reinigungs- anweisungen! Dieses Kapitel enthält wichtige Informationen für die sichere Reinigung des Geräts. Lesen Sie dieses Kapitel vor der Reinigung sorgfältig durch. Befolgen Sie die Sicherheitshinweise. y Reinigung nur durch autorisierte Benutzer. D „1.2 Autorisierte Zielgruppen“ (Seite 4). y Keine Reinigung durch Kinder unter 8 Jahren und Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können. y Nach der Benutzung können das Kochfeld und andere berührbare Teile noch heiß sein. Es besteht Verbrennungsgefahr. y Fettreste sind zu entfernen. Fettreste stellen eine Brandgefahr dar. Das Gerät ist regelmäßig zu reinigen: y Bedienfeld, Oberfläche, Oberschale und Unterschale nach jedem Kochvorgang. y Das Capillar Trap bei täglichem Gebrauch nach spätestens drei Wochen.

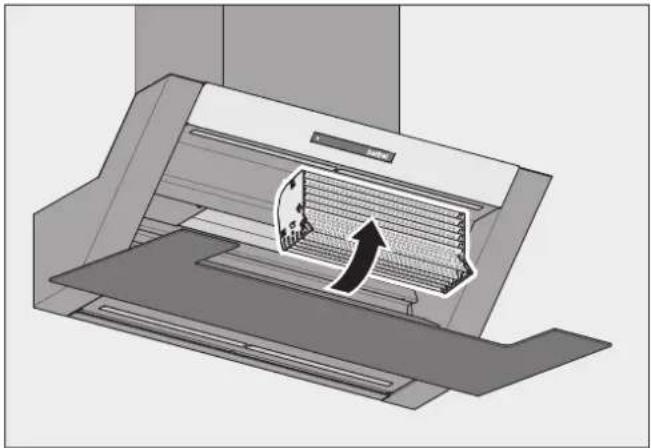

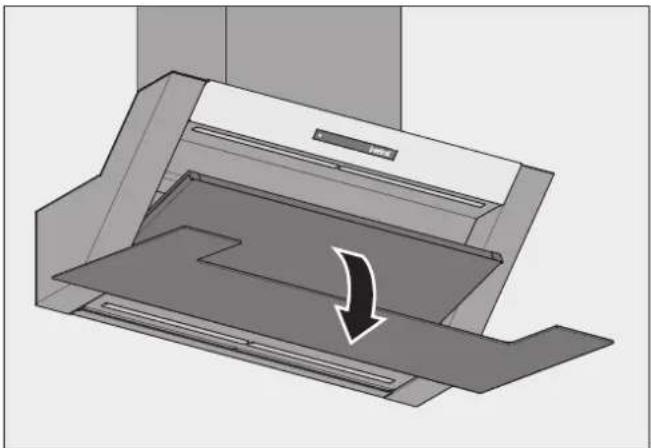

5.2 Reinigungsmaßnahmen

Das Gerät saugt Schmutzpartikeln (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, in der Unterschale und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt. Vor jeder Reinigung: Schalten Sie das Gerät aus. Stellen Sie sicher, dass das Kochfeld und andere berührbare Teile abgekühlt sind. m ACHTUNG! Gefahr von Beschädigungen durch unsachgemäße Reinigung! Scharfkantige Gegenstände, Scheuermittel oder ungeeignete Reinigungsmittel können das Gerät beschädigen. Folgende Reinigungsmttel sind ungeeignet und dürfen nicht verwendet werden: y Aceton y Trichloräthylen y Lösungen auf Nitro-Basis (z. B. Nitroverdünnung) y Kunstharzverdünnung y Scheuernde Mittel y Silikonhaltige Polituren y Ölhaltige Polituren y Wachse y Wasserdampf y Auf lackierten Oberflächen: Mikrofasertuch Halten Sie Gegenstände fern, die das Gerät zerkratzen können (z. B. Fingerringe). Verwenden Sie milde Haushaltsreiniger (z. B. alkalifreie, ph-neutrale Allzweckreiniger). Benutzen Sie ein weiches, feuchtes Tuch. Reinigen Sie ohne viel Druck auszuüben. Die Hinweise und Angaben auf den Reinigungsmitteln sind zu beachten. Bedienfeld Reinigen Sie das Bedienfeld mit einem flusenfreien, leicht angefeuchteten Tuch (z. B. Mikrofasertuch). Reiben Sie das Bedienfeld mit einem flusenfreien, weichen Tuch trocken. Oberflächen Reinigen Sie die Oberflächen mit einem weichen, feuchten Tuch und einem milden Haushaltsreiniger. Reiben Sie die Oberflächen mit einem weichen Tuch trocken.24 Reinigung 6003396_a – 27.03.2017 Ober- und Unterschale Die Oberschale ist fest mit dem Gerät verbunden. Die Unterschale ist in den Endpositionen gesichert und nur in horizontaler Stellung entnehmbar. Klappen Sie die Unterschale in eine mittlere Position. Ziehen Sie die Unterschale nach vorne heraus. Reinigen Sie die Oberschale mit einem weichen, feuchten Tuch. Reinigen Sie die Unterschale mit einem weichen, feuchten Tuch. Reiben Sie Ober- und Unterschale mit einem weichen Tuch trocken. Setzen Sie die Unterschale wieder ein. D „3.5.10 Capillar Trap und Unterschale einsetzen“ (Seite 18). Capillar Trap Das Capillar Trap ist eingesteckt und wird durch eine Seitensicherung im Gerät gehalten. Fassen Sie das Capillar Trap seitlich mit beiden Händen an. Ziehen Sie das Capillar Trap in einer Bogenbewegung heraus. Reinigen Sie das Capillar Trap, z. B. in der Spülmaschine. Reinigen Sie Flächen und Kanten am Aufnahmeschacht vom Capillar Trap mit einem weichen, feuchten Tuch. Stellen Sie sicher, dass das Capillar Trap vollständig trocken ist. Setzen Sie das Capillar Trap wieder ein. D „3.5.10 Capillar Trap und Unterschale einsetzen“ (Seite 18).25 Instandhaltung

6.1 Sicherheitshinweise zur Instandhaltung

m WARNUNG! Gefahr durch Nichtbeachtung der Instandhaltungs- anweisungen! Dieses Kapitel enthält wichtige Informationen für die sichere Instandhaltung des Geräts. Lesen Sie dieses Kapitel vor Instandhaltungsarbeiten sorgfältig durch. Befolgen Sie die Sicherheitshinweise. Führen Sie die Instandhaltung wie beschrieben durch. y Reparaturarbeiten nur durch qualifiziertes Fachpersonal. D „1.2 Autorisierte Zielgruppen“ (Seite 4). y Elektr otechnische Arbeiten nur durch qualifizierte Elektrofachkräfte. D „1.2 Autorisierte Zielgruppen“ (Seite 4). y Instandhaltung nur durch autorisierte Benutzer. D „1.2 Autorisierte Zielgruppen“ (Seite 4). y Keine Instandhaltung durch Kinder unter 8 Jahren und Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können. y Bei Arbeiten in der Höhe ist für einen sicheren Stand zu sorgen (z. B. standfeste Stehleiter). y Das Kochfeld und andere berührbare Teile müssen abgekühlt sein. y Das Lüftergehäuse darf niemals geöffnet werden.

6.2.1 Leuchtmittel wechseln

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Wenn eine Störung auftritt: Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst.

6.2.2 Filter-Füllung wechseln (bei Umluft- und

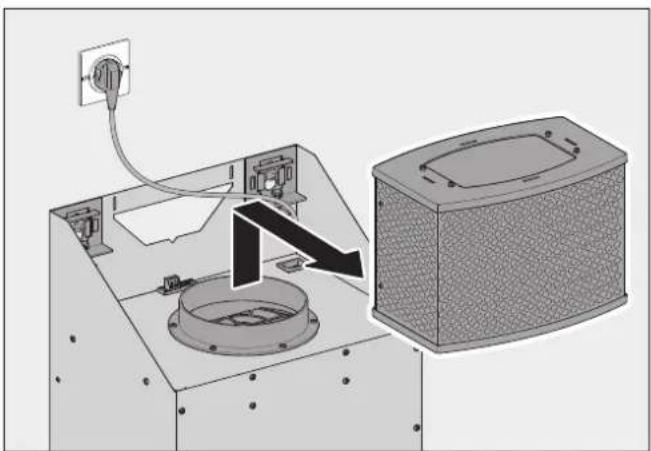

Hybridbetrieb) Geruchsanteile werden durch die Filter-Füllung im Umluft- oder Hybridfilter gebunden. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Umluft- und Hybridfilter sind bis zu zwei Jahren wartungsfrei. Danach muss die Filter-Füllung regelmäßig erneuert werden. Wechselintervalle y Täglicher Gebrauch: bei Gerüchen in der austretenden Luft oder spätestens nach 12 Monaten. y Gelegentlicher Gebrauch: bei Gerüchen in der austretenden Luft oder spätestens nach 24 Monaten. m ACHTUNG! Gefahr von Sachschäden durch herunterfallende Teile! Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen. Schützen Sie das abgekühlte Kochfeld und andere Flächen im Kochbereich (z. B. mit dicker Pappe).

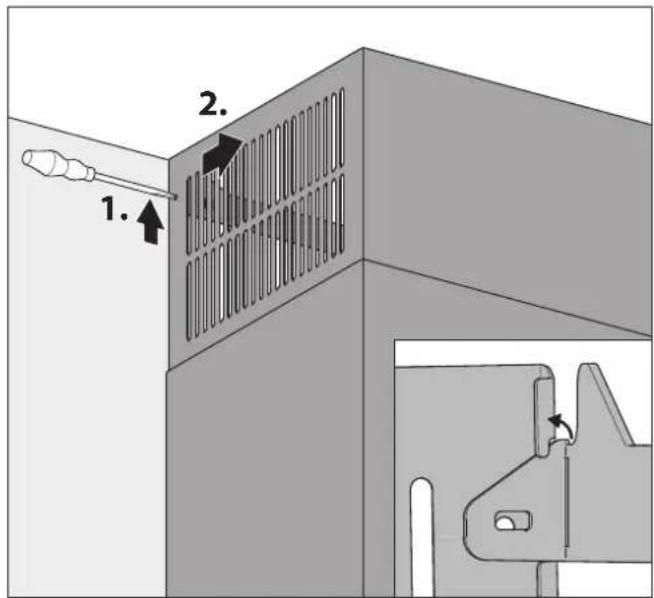

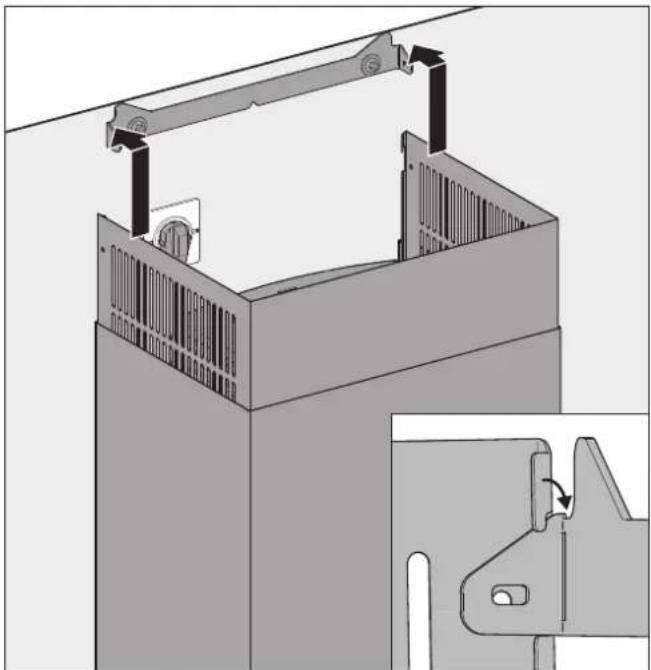

Lösen Sie das innere Kaminblech beidseitig von der Kamin befestigung.26 Instandhaltung 6003396_a – 27.03.2017 Schieben Sie das innere Kaminblech nach unten. Heben Sie den Kamin vom Gerät ab. Umluftfilter ausbauen Heben Sie den Filter mindestens 30 mm an. Nehmen Sie den Filter nach vorne heraus. Hybridfilter ausbauen

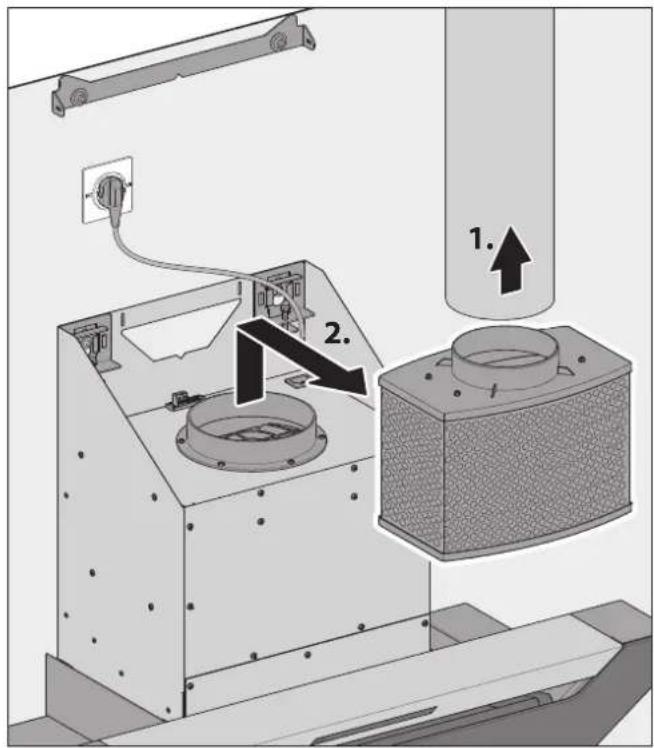

Entfernen Sie die Abluftleitung vom Hybridfilter. Heben Sie den Filter mindestens 30 mm an. Nehmen Sie den Filter nach vorne heraus. Der Wechsel der Filter-Füllung erfolgt wie in der zugehörigen Anleitung beschrieben. Wechseln Sie die Filter-Füllung. Reinigen Sie den Filter von außen (z. B. durch Absaugen mit einem Staubsauger). Setzen Sie die Filter wieder auf. D „3.5.6 Filter aufsetzen (bei Umluft- und Hybridbetrieb)“ (Seite 15). Montieren Sie den Kamin. D „3.5.9 Kamin montieren“ (Seite 17). Schalten Sie die Kontrollanzeige im Bedienfeld aus. D „4.4 Konfiguration“ (Seite 22).27 Instandhaltung

6.3 Störungsbehebung

Mögliche Störungen werden nachstehend wie folgt beschrieben: Beschreibung der Störung. y Mögliche Ursache. Abhilfe. Gebläse und Beleuchtung funktionieren nicht. y Keine Stromzufuhr. Prüfen Sie, ob das Netzkabel auf beiden Seiten angeschlossen ist. y Die Sicherung hat ausgelöst oder ist defekt. Prüfen Sie, ob die Sicherung ausgelöst wurde. Wenn Sie über einen Sicherungsautomaten verfügen, schalten Sie den Sicherungsautomaten ein. Bei anderen Sicherungstypen, wenden Sie sich an eine Elektro-Fachkraft. Gebläse funktioniert nicht. y Das Gerät ist nicht eingeschaltet. Prüfen Sie alle Leistungsstufen. D „4.3 Normalbetrieb“ (Seite 20). y Das Gerät ist an einen Fensterkontaktschalter angeschlossen und das Fenster ist geschlossen. Öffnen Sie das Fenster. y Das Gerät ist an einen Unterdruckwächter angeschlossen. Der Unterdruckwächter erkennt einen kritischen Unter- druck. Öffnen Sie ein Fenster. Warten Sie bis der Luftdruck wieder normal ist. Beleuchtung funktioniert nicht. y Das Leuchtmittel ist defekt. Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst. Geruchsbildung während des Betriebs. y Die Filter-Füllung ist verbraucht. Wechseln Sie die Filter-Füllung. D „6.2.2 Filter-Füllung wechseln (bei Umluft- und Hybridbetrieb)“ (Seite 25). Schlechte Leistung des Geräts. y Der Umluftfilter hat sich zugesetzt. Erneuern Sie die Filter-Füllung des Umluftfilters. D „6.2.2 Filter-Füllung wechseln (bei Umluft- und Hybridbetrieb)“ (Seite 25). y Der Hybridfilter hat sich zugesetzt. Erneuern Sie die Filter-Füllung des Hybridfilters. D „6.2.2 Filter-Füllung wechseln (bei Umluft- und Hybridbetrieb)“ (Seite 25). y Die Abluftleitung wurde nicht sachgemäß angeschlossen oder verlegt. Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst. Bedienfeld reagiert nicht nach mehrmaligem Berühren. y Das Bedienfeld ist verschmutzt. Reinigen Sie das Bedienfeld. D „5. Reinigung“ (Seite 23). y Die Geräte-Software benötigt einen Neustart. Unterbrechen Sie kurzzeitig die Stromversorgung. Feuchtigkeit im Gerät. y Tropf- oder Spritzwasser ist in das Gerät eingedrungen. y Flüssigkeit (z. B. aus Vasen, Flaschen auf dem Gerät) ist in das Gerät eingedrungen. Unterbinden Sie sofort die Stromzufuhr, indem Sie die Sicherung entfernen. Stellen Sie sicher, dass die Stromzufuhr des Geräts nicht versehentlich wiederhergestellt wird. Stellen Sie z. B. jemanden ab, der das Einschalten der Sicherung verhindert. Stellen Sie sicher, dass keine weiteren Flüssigkeiten in das Gerät eindringen können. Lassen Sie das Gerät trocknen. Lassen Sie das Gerät durch qualifiziertes Fachpersonal prüfen und reparieren, bevor Sie das Gerät erneut verwenden. Wenn sich eine Störung nicht beheben lässt: Wenden Sie sich an Ihren Fachhändler oder an den Kundendienst.28 Demontage 6003396_a – 27.03.2017

m WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung! Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich. Hängen Sie das Gerät mit zwei Personen ab. Sorgen Sie für einen sicheren Stand beim Abhängen. Stellen Sie sicher, dass sich keine weiteren Personen im Arbeitsbereich aufhalten. m ACHTUNG! Gefahr von Sachschäden durch unsachgemäße Handhabung! Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden. Decken Sie das abgekühlte Kochfeld ab. Halten Sie den Montagebereich frei. Unterbrechen Sie allpolig die Spannungsversorgung des Geräts. Ziehen Sie den Netzstecker ab. Lösen Sie das innere Kaminblech von der Kamin- befestigung. Heben Sie den Kamin vom Gerät ab. Wenn vorhanden: Entfernen Sie vorhandene Anschlusskabel vom Zubehör. Bei Abluft- und Hybridbetrieb: Entfernen Sie die Abluftleitung. Bei Umluft- und Hybridbetrieb: Entfernen Sie die Filter. Lösen Sie die Befestigungsschrauben um ca. eine Umdrehung. Heben Sie das Gerät mit zwei Personen an. Heben Sie das Gerät nach vorne ab. Stellen Sie das Gerät auf eine feste und schützende Unterlage.29 Entsorgung

8.1 Verpackung entsorgen

m ACHTUNG! Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung der Verpackung! Geben Sie die Verpackung nicht in den normalen Hausmüll. Führen Sie die Verpackung der umwelt- und sachgerechten Wiederverwertung (Recycling) zu. Die Verpackung dient zum Schutz vor Transportschäden. Nur die Originalverpackung gewährleistet einen ausreichenden Schutz während des Transports. Bewahren Sie die Verpackung für Kinder unzugänglich auf. Die Verpackungsmaterialien sind nach umweltverträglichen Gesichtspunkten ausgewählt und aus wiederverwertbaren Materialien hergestellt. Die Verpackungsmaterialien können nach Gebrauch in den Rohstoffkreislauf zurückgeführt werden. Dadurch können wertvolle Rohstoffe eingespart werden. y Die Außenverpackung besteht aus Pappe. y Das Füllmaterial und die Einlagen bestehen aus Pappe oder Styropor. y Die Schutzfolien und Beutel bestehen aus Polyethylen (PE). Entsorgen Sie die Verpackung umweltfreundlich getrennt nach Werkstoffen.

m ACHTUNG! Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts! Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU und darf nicht im Hausmüll entsorgt werden. Geben Sie das Gerät am Ende der Nutzungszeit nicht in den normalen Hausmüll. Erkundigen Sie sich bei Ihrer Stadt- oder Gemeinde- verwaltung nach Möglichkeiten einer umwelt- und sachgerechten Wiederverwertung (Recycling) oder Entsorgung des Geräts. Machen Sie das Gerät nach der Demontage unbrauchbar, z. B. durch Abschneiden des spannungslosen Netzkabels. Entsorgen Sie das Gerät nach den gesetzlichen Bestimmungen über einen Entsorgungsfachbetrieb oder über Ihre kommunale Entsorgungseinrichtung.

9.1 Produktdatenblatt

Gemäß Artikel 3 Absatz 1 b Ziffer ii der Verordnung (EU) Nr. 65/2014 Die Angaben gelten für den Abluftbetrieb.

BCDEFG ABCDEFGABCDEFG BKH80EG-2 BKH90EG-2 BKH110EG-2 BKH120EG-2 Jährlicher Energie- verbrauch in kWh+ 34,2 34,2 38,6 38,6 EEI Hood Klasse A A A A FDE Hood 32,9 32,9 33,3 33,3 FDE Hood Klasse A A A A LE Hood 33,1 33,1 30,0 30,0 LE Hood Klasse A A A A GFE Hood 88,5 88,5 85,3 85,3 GFE Hood Klasse B B B B Volumenstrom bei Abluftbetrieb in m³/h Stufe min./max. 250/340 250/340 260/390 260/390 Stufe Power/Intensiv 430 430 480 480 Volumenstrom bei Umluftbetrieb in m³/h Stufe min./max. 210/290 210/290 210/320 210/320 Stufe Power/Intensiv 350 350 400 400 Schallleistung bei Abluftbetrieb in db(A) Stufe min./max. 51/59 51/59 52/62 52/62 Stufe Power/Intensiv 64 64 67 67 Schallleistung bei Umluftbetrieb in db(A) Stufe min./max. 54/62 54/62 55/64 55/64 Stufe Power/Intensiv 67 67 69 69 Leistungs aufnahme Stand-by in Watt (W) 0,6 0,6 0,6 0,6 Leistungs aufnahme Stand-off in Watt (W) 0,5 0,5 0,5 0,531 Anhang

Bei Einsatz von Zubehör sind die zugehörigen Dokumentationen zu beachten. Artikel Nr. Umluftfilter permalyt® BUR 150 1005520 Umluftfilter BUF 150 + 1003325 Hybridfilter BHF 150 + 1003607 Hybridfilter BHF 150 + h 1004895 Nachfüllpack berbel Pro Aktiv 150 1000875 Unterdruckwächter P4 6001728 Mauerkasten BMK-F 150 1001330 Mauerkasten BMK-Z 150 1001390 Funkfensterkontaktschalter 1002916 Fernbedienung BFB 6002409 Abluft-Set I Rund 150 1004729 Abluft-Set II Flach 150 1004730 Abluft-Set III Flach 150 doppelt 1004731 Abluft-Set ECO I Rund 150 1004732 Abluft-Set ECO II Flach 150 1004733 Abluft-Set ECO III Flach 150 doppelt 1004734
