BEDIENUNGSANLEITUNG 60.2557.01 TFA
TFA_No. 60.2557_Anleitung_11_20 17.11.2020 11:14 Uhr Seite 1
Bedienungsanleitung
Instruction manual
Mode d'emploi
TFA_No. 60.2557_Anleitung_11_20 17.11.2020 11:14 Uhr Seite 2
Fig. 1 Fig. 2
2
Funkuhr mit Raumklima
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
- Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungstall.
- Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
- Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
- Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
- Beachten Sie besonders die Sicherheitshinweise!
- Bewahren Sie diese Bedlenungsanleitung gut auf!
2. Lieferumfang
.
Funkuhr
Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
- Besonders übersichtliche Darstellung mit ausgeschriebenem Wochentag (7 Sprachen) und vollständigem Datum
• Funkuhr mit höchster Genauigkeit
- Zeitzone und manuelle Einstellmöglichkeit
- Innentemperatur und Luftfeuchtigkeit
• Zwei Alarmzeiten
- Einstellbarer Weckrhythmus (täglich, Werktag, Wochenende)
- Snooze-Funktion mit einstellbarer Dauer
• Hintergrundbeleuchtung
• Zum Aufstellen oder an die Wand hängen
4. Zu Ihrer Sicherheit
- Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
- Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
Vorsicht! Verletzungsgefahr!
- Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
- Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
- Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
- Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
- Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
- Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus
• Vor Feuchtigkeit schützen.
Funkuhr mit Raumklima
5. Bestandteile

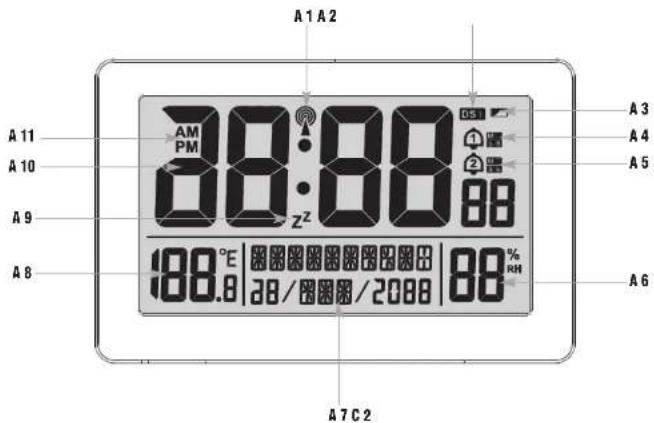

5.1 LCD-Anzeige (Fig. 1)
A 1: Funksignal-Symbol
A 2: Sommerzeit-Symbol
A 3: Batteriesymbol
A 4: Alarm 1 mit Weckrhythmus
A 5: Alarm 2 mit Weckrhythmus
A 6: Luftfeuchtigkeit
A 7: Datum mit Wochentag
A 8: Innentemperatur
A 9: Snooze-Symbol
A 10: Uhrzeit mit Sekunden
A 11: AM/PM bei 12-Stunden-Format
5.2 Tasten (Fig. 1+2)
B 1: Taste
B 2: Taste
B 3: ▲ Taste
B 4: ▼ Taste
B 5: °C/°F Taste
B 6: Taste
B 7: Sea/ortaste

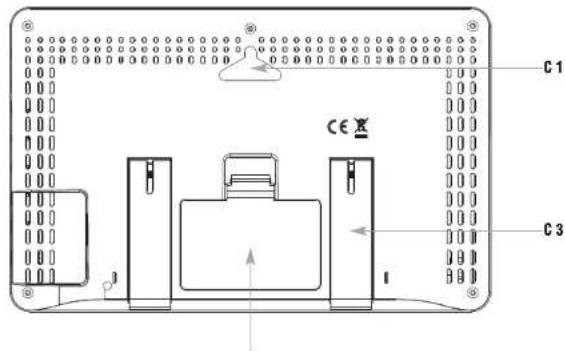

5.3 Gehäuse (Fig. 2)
C 1: Wandaufhängung
C 2: Batteriefach
C 3: Ständer (ausklappbar)
6. Inbetriebnahme
- Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.
• Schließen Sie das Batteriefach wieder.
- Ein kurzer Signalton ertönt und es werden alle Segmente kurz angezeigt.
6.1 Empfang der Funkzeit
- Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-7 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, der Wochen-tag und das DCF-Empfangszeichen ständig im Display angezeigt.
- Sie können die Initialisierung auch manuell starten.
- Drücken Sie die Taste
• Das DCF-Empfangszeichen blinkt
- Unterbrechen Sie den Empfangsversuch, indem Sie die Taste noch einmal drücken. Das DCF-Empfangszeichen verschwindet.
- Der DCF-Signalempfang findet täglich um 1:00, 2:00 und 3:00 Uhr morgens statt. Ist der Empfang nicht erfolgreich, findet der nächste Empfangsversuch automatisch zur nächsten vollen Stunde statt (bis zu 5 Mal).
- Es gibt 3 verschiedene Empfangszustände:
Symbol blinkt – Empfang aktiv
Symbol bleibt stehen – Empfang erfolgreich
Kein Symbol – kein Empfang/Empfang ausgeschaltet
- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe: Manuelle Einstellungen).
Funkuhr mit Raumklima
6.2 Hinweis zum Empfang der Funkzeit
Die Zeitübertragung erfolgt von einer Cäslum Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Millionen Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint DST im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.
Bitte beachten Sie folgende Hinweise:
- Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
- In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
- Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.
7. Bedienung
- Halten Sie die ▲ oder ▼ Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnellauf.
- Das Gerät verlässt automatisch den Einstellmodus, wenn 20 Sekunden keine Taste gedrückt wird.
- Während des Empfangs der Funkzeit ist keine Tastenbedienung möglich.
7.1 Manuelle Einstellungen
7.1.1 DCF-Funkempfang
- Standardgemäß ist der DCF-Empfang aktiviert und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Zeiteinstellung erforderlich.
- Halten Sie im Normalmodus die Taste gedrückt, wenn Sie den DCF-Funkempfang deaktivieren wollen. RCC OFF erscheint und das Funksymbol verschwindet.
- Möchten Sie den DCF-Empfang wieder aktivieren, halten Sie die Taste noch einmal gedrückt. RCC ON erscheint und das Funksymbol blinkt.
- Bei deaktiviertem Empfang (RCC OFF) müssen Sie die Uhrzeit manuell einstellen.
7.1.2 Manuelle Einstellung von Uhrzeit und Kalender
- Halten Sie die Taste im Normalmodus gedrückt, um in den Einstellungsmodus zu gelangen.
- BEEP (ON = Voreinstellung) blinkt im Display. Drücken Sie die ▲ oder ▼ Taste, um den Tastenton auszuschalten (OFF). Drücken Sie die ▼aste noch einmal und Sie können nun nacheinander die Zeitzone (TIME ZONE 00 - Voreinstellung), die Stunden (HOUR), die Minuten (MINUTE), das Jahr (YEAR), den Monat (MONTH), den Tag (DATE) und die Sprache für den Wochentag (LANGUAGE DEUTSCH - Voreinstellung) ansteuern und mit der ▲ oder ▼ Taste einstellen.
- Bestätigen Sie die Eingaben mit der Taste.
- Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang (RCC ON) wird die manuell eingestellte Zeit überschrieben.
7.1.2.1 Einstellung der Zeitzone
- Im Einstellungsmodus können Sie die Zeitzonenkorrektur (+2/-2) vornehmen.
- Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1= eine Stunde später).
- Im Einstellungsmodus können Sie die Zeitzonenkorrektur (+2/-2) vornehmen.
- Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1= eine Stunde später).
Funkuhr mit Raumklima
7.1.2.2 Spracheinstellung für den Wochentag
- Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag auswählen. Im Display erscheint: Deutsch – DEUTSCH, Französisch – FRANCAIS, Italienisch – ITALIANO, Spanisch – ESPANOL, Niederländisch – NEDERLANDS, Dänisch – DANSK und Englisch – ENGLISH.
7.1.3 12- oder 24-Stunden-System
- Mit der ▼ Taste können Sie im Normalmodus das 12- oder 24-Stunden-Zeitsystem auswählen. Im 12-Stunden-Zeitsystem erscheint AM oder PM (nach 12 Uhr) auf dem Display.
7.2 Weckalarm
7.2.1 Einstellung des Weckalarms
- Halten Sie die Taste im Normalmodus gedrückt, um in den Alarm-Einstellmodus zu gelangen.
- AL 1 HOUR erscheint auf dem Display und die Stundenanzeige blinkt.
- Stellen Sie mit der ▲ oder ▼ Taste die Stunden ein.
- Bestätigen Sie die Eingabe mit der Täste
- AL 1 MINUTE erscheint auf dem Display und die Minutenanzeige blinkt.
- Stellen Sie mit der ▲ oder ▼ Taste die Minuten ein.
- Bestätigen Sie die Eingabe mit der Taste
- AL1 REPEAT erscheint auf dem Display und M-F blinkt.
- Sie können nun mit der ▲ oder ▼ Taste einstellen, ob die eingestellte Weckzeit von:
Montag bis Freitag (M-F erscheint im Display)
Samstag und Sonntag (S-S erscheint im Display)
Montag bis Sonntag (M-S erscheint im Display)
aktiviert werden soll
- Bestätigen Sie die Eingabe mit der Taste.
- AL1 SNOOZE erscheint auf dem Display und 5 Minuten (Voreinstellung) oder die zuletzt eingestellte
Dauer der Weckzeitunterbrechung blinkt.
- Stellen Sie mit der ▲ oder ▼ Taste die Dauer der Snooze-Funktion ein (5-60 Minuten) oder schalten Sie
die Funktion aus (OFF)
- Bestätigen Sie die Eingabe mit der Taste.
- AL 2 OFF und 8:00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit wird auf dem Display angezeigt.
- Stellen Sie nun gegebenenfalls die zweite Weckzeit auf gleiche Weise ein.
7.2.2 Aktivieren und Deaktivieren des Weckalarms
- Wählen Sie im Normalmodus mit der Taste ALARM 1 oder 2 aus.
- OFF und die zuletzt eingestellte Weckzeit wird auf dem Display angezeigt.
- Drücken Sie die ▲ Taste, um den Alarm zu aktivieren (ON) oder zu deaktivieren (OFF).
- Bei aktiviertem Alarm erscheint das Alarmsymbol und/oder und/der eingestellte Weckrhythmus im Display.
- Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln. Die Hintergrundbeleuchtung schaltet sich kurz an.
- Drücken Sie auf eine beliebige Taste oder halten Sie die Sörszttaste für 2 Sekunden gedrückt und der Alarm wird beendet.
- Wenn die Snooze-Funktion im Alarm-Einstellmodus deaktiviert wurde, drücken Sie die Sensortaste nur kurz, um den Alarm zu beenden.
- Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton nach 2 Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.
7.2.3 Snooze-Funktion
- Hinweis: Ist die Snooze-Funktion im Alarm-Einstellmodus ausgeschaltet (OFF), lässt sich die Funktion nicht aktivieren.
TFA_No. 60.2557_Anleitung_11_20 17.11.2020 11:14 Uhr Seite 5
Funkuhr mit Raumklima
- Wenn der Wecker klingelt, drücken Sie die Sönszertaste, um die Snooze-Funktion zu aktivieren.
• Das Snooze-Symbol beinkt auf dem Display.
- Der Alarm wird für die eingestellte Dauer unterbrochen
- Drücken Sie auf eine beliebige Taste oder halten Sie die Sensertaste für 2 Sekunden gedrückt und die Snooze-Funktion wird beendet.
7.3 Einstellung der Temperatureinheit
- Im Normalmodus können Sie mit der °C/°F Taste zwischen Celsius (°C) und Fahrenheit (°F) als Temperatureinheit auswählen.
8. Beleuchtung
• Drücken Sie die Sönsertaste.
• Die Hintergrundbeleuchtung wird für 8 Sekunden aktiviert.
9. Aufstellen und Befestigen
- Hängen Sie das Gerät mit einem stabilen Nagel oder einer Schraube mit Dübel an der Aufhängevorrichtung auf. Möchten Sie das Gerät aufstellen, klappen Sie die beiden Ständer aus.
10. Pflege und Wartung
- Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
- Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
- Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
10.1 Batleriewechsel
- Sobald das Batteriesymbol erheint, wechseln Sie bitte die Batterien.
- Offnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.
- Schließen Sie das Batterlefach wieder.
11. Fehlerbeseitigung
Problem Fehlerbeseitigung
| Keine Anzeige auf dem Gerät → Batterien polrichtig einlegen→ Batterien wechseln |
| Kein DCF Empfang | → 🎨 Taste drücken, um den Empfang zu aktivieren→ 🎨 Taste gedrückt halten und DCF-Empfang im Einstellmodus aktivieren (RCC ON)→ Empfangsversuch in der Nacht abwarten→ Anderen Aufstellort für das Gerät wählen→ Uhrzeit manuell einstellen→ Beseitigen der Störquellen→ Neuinbetriebnahme des Gerätes gemäß Anleitung |
| Unkorrekte Anzeige | → Batterien wechseln |
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.
12. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.
Funkuhr mit Raumklima
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.
- Technische Daten
| Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive)Verwenden Sie Alkaline Batterien |
| Messbereich Temperatur -10°C...50 °C (14 °F...122°F) |
| Auflösung 0,1 °C (0,1 °F) |
| Anzeige LL/HH Temperatur liegt außerhalb des Messbereichs |
| Messbereich Luftfeuchtigkeit 20 %...95 % |
| Auflösung 1 % |
| Anzeige 19/96 % Luftfeuchtigkeit liegt außerhalb des Messbereichs |
| Gehäusemaße 206 x 30 (59) x 130 mm |
| Gewicht 287 g (nur das Gerät) |
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.
Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.2557 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.fta-dostmann.de/service/downloads/ca
