BEDIENUNGSANLEITUNG GDP 320GG BARTSCHER

DIE GEBRAUCHS- UND INSTALLATIONSANWEISUNG

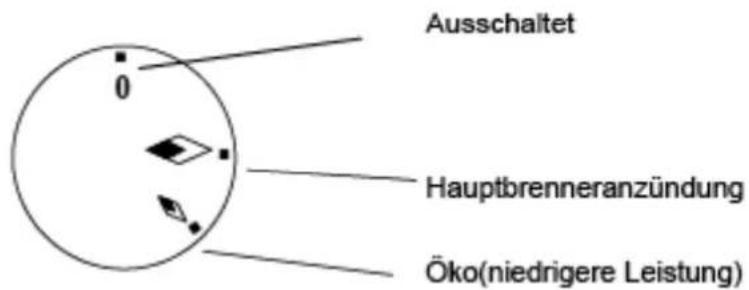

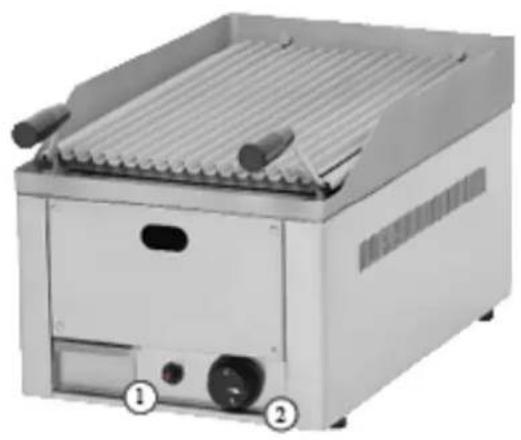

GEBRAUCHSANWEISUNG 20

REINIGUNG UND WARTUNG 21

Clean the device daily. Stainless parts wash with moist cleaning cloth and detergent without groove parts then splash it with clean water and dry it by the cloth. When cleaning the interior space, the burner can be removed ( lift the back part and by back work movement back out from frot brackets After cleaning impregnate the surface of the hot-plates with oil. WHAT TO DO IN CASE OF BREAK-DOWN? Switch off the gas feeder and call seller´s proffesional service. The way of usage and liquidation of the litter Wrapping - sell it to the salvage.Wrapping foil - give into the salvage containers for plastic. Liquidation of the device after useful life: „Sell the device and it´s parts to the salvage.“ INDICATION Guarentee does not cover all consumption parts succumable to common wear (rubber seals, bulbs, glas and plastic parts etc.). The guarantee does not refer to the devices which were not instaled in correspondance with instructions - by quali ed worker, in con rmity with standards and when somebody handled incompetently the device (interventions into inner equipment) or the device was operated by nonquali ed staff or at variance with instructions for use. Guarantee does not also cover the damages caused due to in uance of nature or other outer intervention.DIE NORMENÜBEREINSTIMMUNGSDEKLARATION Der Produzent erklärt, daß die Geräte in einer Übereinstimmung mit den Vorschriften der 2004/108/ES, 2006/95/ ES dem Gesetz Nr. 616/2006 sb., 17/2003 sb. der Sammlung und zugehörigen Regierungsverordnungen stehen. Die Installation muss mit der Absicht auf geltende Normen durchgeführt werden. Vorsicht, im Falle einer direkten oder indirekten Beschädigung, die sich auf falsche Installation, unrichtigen Eingriff oder Anpassungen, ungenügende Instandshaltung, unrichtige Verwendung beziehen, und welche eventuell durch andere Ursachen, als in Punkten der Verkaufsbedingungen angeführt ist, so verzichtet der Importeur auf jegliche Verantwortung. Dieses Gerät ist nur für fachliche Verwendung bestimmt und muß durch qualifi zierte Person bedient werden. Teile, die nach der Einstellung durch den Hersteller oder durch befugte Person gesichert wurden, dürfen vom Benutzer keineswegs umgestellt werden.

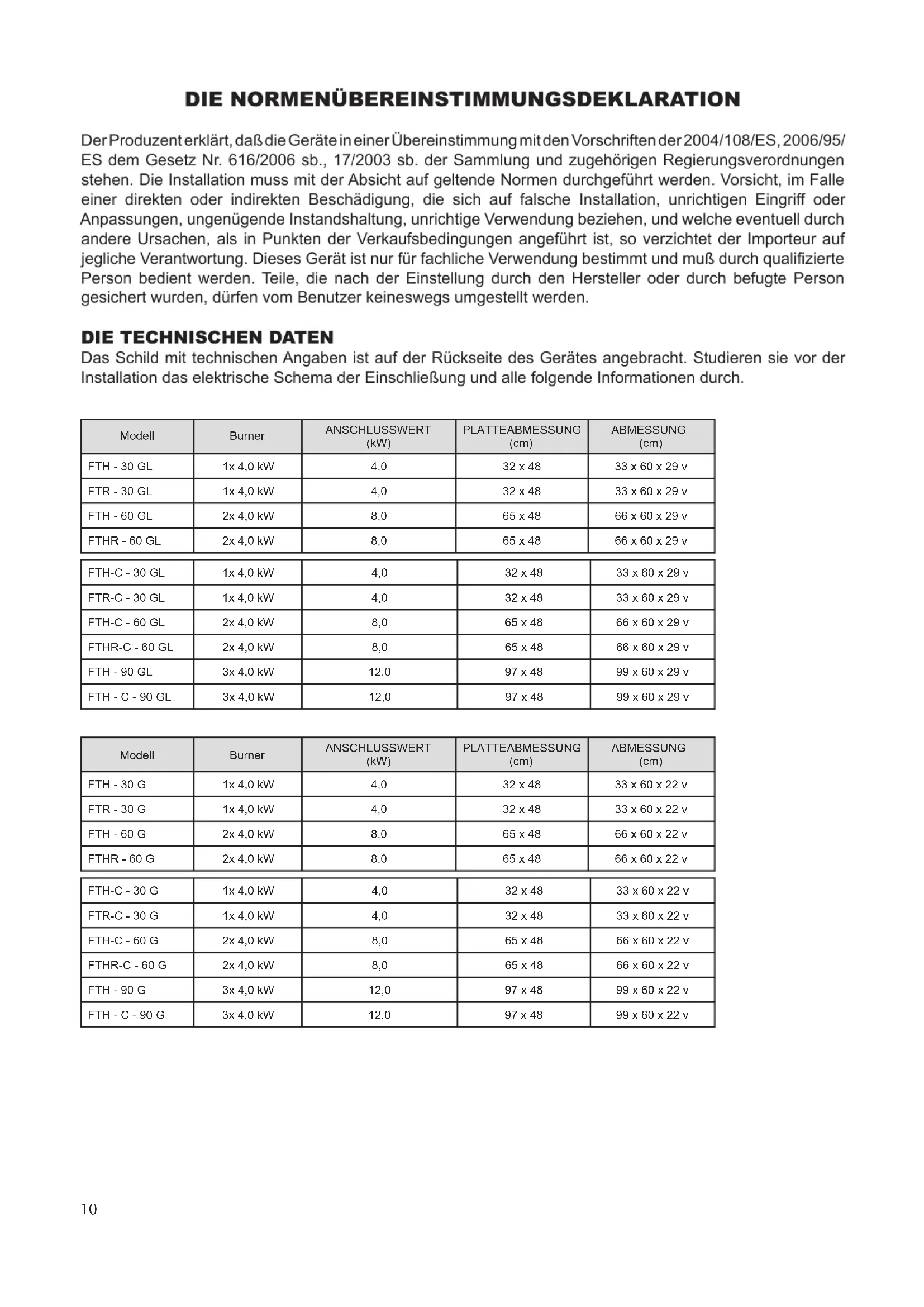

DIE TECHNISCHEN DATEN

Das Schild mit technischen Angaben ist auf der Rückseite des Gerätes angebracht. Studieren sie vor der Installation das elektrische Schema der Einschließung und alle folgende Informationen durch.

DIE VERPACKUNGS-, UND VORRICHTUNGSKONTROLLE

Die Vorrichtung verlässt unsere Lager in ordentlicher Verpackung, auf deren die entsprechenden Symbole und Bezeichnungen stehen. In der Verpackung be ndet sich entsprechende Bedienungsanweisung. Falls die Verpackung eine schlechte Behandlung oder Anzeichen der Beschädigungen vorweist, muß dieses sofort beim Transporteur reklamiert werden und zwar durch Unterzeichnung eines Schadensprotokolles. Wichtige Hinweise

• Diese Bediennungsanleitung muss ordentlich und bedächtig gelesen werden, weil sie wichtige Informationen über Sicherheitsmerkmale, Installation und Anwendung beinhaltet

• Diese Empfehlungen beziehen auf diesen Produkt

• Der Produkt entspricht geltenden Normen

• Diese Anleitung muß ordentlich für die zukünftige Verwendung hinterlegt werden

• Hindern Sie den Kinder an Vorrichtungsmanipulation

• Beim Verkauf oder Verlegung ist es notwendig sich zu überzeugen, daß die Bedienstperson oder Fachservis sich mit der Behherrschung und Installationsanweisung in beiligender Anleitung, anvertraut gemacht haben.

• Das Produkt darf nur eingeschulte Bedienung bedienen

• Das Produkt darf nicht ohne Aufsicht ins Betrieb gesetzt sein

• Es ist empfohlen, minimal einmal pro Jahr eine Fachkontrolle durchführen zu lassen

• Bei eventueller Reparatur der Teilenumtauschungen müssen ausschließlich Originalteile angewendet werden

• Das Produkt darf nicht durch einen Wasserstrahl oder Druckbrause gereinigt werden

• Schalten Sie alle Leitungen (Wasser, Elektrizität, Gas) bei einer Störung oder beim schlechten Lauf aus und rufen Sie authorisierten Service an

• Der Hersteller verzichtet auf jegliche Verantwortung bei Störungen, die durch fehlerhafte Installation, Nichteinhaltung o.a. Empfehlungen, andere Verwendung u.ä, verursacht wurden DIE PLATZIERUNG Es ist unbedingt notwendig, zu der Regulation der Gerätetätigkeit, daß das Milieu - der Küche -, wo das Gerät installiert wird, sehr gut belüftbar ist (im Hinblick darauf: sei der Techniker sich mit geltenden Normen (EN) richtet). Wenn die Einrichtung so plaziert wird, daß sie im Mobiliarwandkontakt stehen wird, so müssen diese einer Temperatur von 60°C wiederstehen. Die Installation, Herrichtung, Inbetriebsnahme müssen durch quali zierte Person, die zu solchen Vorkehrungen eine Befugnis hat und dies laut geltenden Normen nach, durchgeführt werden. Packen Sie das Gerät aus und kontrollieren Sie , ob sich das Gerät während des Transportes nicht beschädigt hat. Platzieren Sie das Gerät auf eine waagrechte Fläche (maximalle Unebenheit bis 2°). Stellen Sie das Gerät unter den Haubenabzug, damit Sie die Wasserdämpfe und den Geruch eliminieren. Das Gerät kann selbständig oder in einer Reihe mit Geräten unserer Herrstellung installiert werden. Es ist notwendig die minimale Entfernung von 10 cm zu anderen Gegenständen einzuhalten, so dass die Wärmeisollierung der brennbaren Teilen gewährleistet wird.

11INSTALLATION DES BEDARFSARTIKELS

Installation, Herrichtung, Umbau der Anlage auf anderen Gastyp und Setzung im Betrieb muss quali zierte Person machen, die zu solchen Leistungen Erlaubnis nach gültigen Normen hat. Bedarfsartikel kann man nur in gut gelüfteten Räumen installieren, wenn es möglich ist, dann unter Dampfsauger. Luft nötig fürs Brenner ist 2m/3/St/kW der Leistung der installierten Anlage. Das Gerät kann selbstständig oder in eine Serie von bei uns hergestellten Anlagen installiert werden. Es ist wichtig eine Mindestdistanz 10 cm von anderen Gegensänden einzuhalten und auch den Kontakt mit Brennstoffen verbeugen. Anders ist es nötig entsprechende Herrichtunge zu machen dass die Thermoizolation versichert ist (z.B. zwischen das Gerät und Brennbarmaterial geben wir die azbeste Platte).

DIE SICHERHEITSVORRICHTUNGEN AUS DER SICHT DES FEUERSCHUTZES

LAUT EN. 061008 ČL. 21

Die Einrichtungsbedienung dürfen nur Erwachsene ausführen

• Das Gerät darf sicher in gewöhnlicher Umgebung laut EN 332000-4-482; EN 332000-4-42 verwendet werden.

• Es ist notwendig das Gerät so platzieren, daß es auf einer unbrennbaren Grundlage steht oder hängt.

• Es dürfen, auf und in eine Entfernung, die kleinerermase als sicher vom Gerät bezeichnet wird, keine Gegenstände aus brennbaren Materilien (die kleinste Entfernung vom Brennbarem ist 10 cm) aufgestellt werden.

• Die sicheren Entfernungen von Massen der einzelnen Brenngra Tabelle: Baumassefeuerbrenngrad ins Brenngrad (EN) der Massen und Produkte eingegliedert A Unbrennbar Granit, Sandstein, beton, Ziegel, Keramikbekleidung, Putz B nicht einfach brennbar Akumin, Heraklit, Lihnos, Itaver C1 schwer brennbar Holz, Laubbaum, Furnier Sirkoklit, Festpapier, Umakart C2 mittel brennbar Holzspanplatten, Solodur, Korkplatten, Hartgummi, Bodenbeläge C3 leicht brennbar Holzfaserplatten, Polystyren, Polyureten, PVC Die Bedarfsartikel müssen sicher installiert werden und sind mit regulierenbaren Beinchen - zur Ausgleichen der Höhe und der Unebenheiten eingestattet. Die Geräte müssen in einer sicheren Weise installiert werden. Bei der Installation müssen weiter betreffende Projekt-, Sicherheits-, und Hygienevorschriften respektiert werden.

• EN 06 1008 Feuerschutz der örtlichen Geräte und der Wärmquellen

• EN 33 2000 Umgebung für elektrische Geräte13

ROHR FÜR GASANSCHLÜSSEN

Es muss zuerst feststellen, ob das Gerät für die gleiche Art von Gas, das verwendet werden soll, wird und entspricht damit den auf dem Etikett die Art des Gases verwendet werden. Die Umwandlung von Gas Pfanne auf eine andere Gasart müssen Sie überprüfen, ob es auf die Art der Gas- Lager, die in diesem Handbuch empfohlen wird, entspricht. Anschließen des Gerätes an die Gasversorgung muss Anhängelast auf einer Stahl-oder Kupferrohr Beachtung der geltenden nationalen Anforderungen. Dies muss regelmäßig kontrolliert werden und bei Bedarf geändert. Jedes Gerät muss mit Absperrventil und schnelle Absperrventil ausgestattet sein. Schnell-Absperrventil muss frei zugänglich sein und innerhalb der Reichweite des Gerätes. Nach der Installation ist zu prüfen, ob es ein Gas austritt. Um ein Gasleck Sie Seifenwasser oder Spray zur Lecksuche können zu nden. Verwenden Sie keine ätzenden Stoffen! Alle unsere Geräte werden sorgfältig kontrolliert. Gasart, Druck und der Kategorien auf der technischen Informationen Platte benannt. Flüssiggas-Anschluss: Der Druck für Flüssiggas-Verbindung muss 28 oder 30 mbar für Propan / Butan und 37 mbar für Propan sein. Es ist notwendig, um die technische Etikett überprüfen, messen den Druck und Kontrolle der Parameter der Düse wird mit den erforderlichen Parametern der Düse gemäß der Herstellerangaben installiert. Ist der Druck niedriger als 25mbar oder höher als 37 mbar, darf das Gerät nicht ANZUSCHLIESSEN. Gas-Anschluss: Der Druck für die Methan-Anschluss muss 18 oder 20 mbar betragen. Es ist notwendig, um die technische Etikett überprüfen, messen den Druck und Kontrolle der Parameter der Düse wird mit den erforderlichen Parametern der Düse gemäß der Herstellerangaben installiert. Wenn der Gasdruck niedriger ist als 15 mbar oder höher als 22,5 mbar, darf das Gerät nicht ANZUSCHLIESSEN.

ANLEITUNG FÜR ABSAUGUNG DER ABGASE

Geräte von Typ A (sehe Schild mit Charakteristiken). Dieses Gerät ist nicht für Verbindung mit Raucherleitung oder mit anderem Gerät für Ausleitung der Abgase bestimmt. Dieses Gerät muss nur in ventilierten Räumem installier werden. Die Ventilation muss Normen EN127010:1986 und EN127040:1986 antworten. Indiesen Räumen verhindert man Anhäufung der gesundheitschädlichen Stoffen in unzulässige Konzentration (hygienische Vorschriften auf Arbeitsmilieu Bund 39/78 Richtlinie 46).14 Kontrolle von Ansetzung an Gastyp Kontrollieren Sie bitte, ob das Gerät für den Gastyp, den Sie benützen, anpasst. Auf dem Schild jades Gerätes ist der Gastyp geschrieben. Anweisunge für Umbau auf anderen Gastypen Die Geräte passen an Flüssiggas an (siehe Schild des Gerätes). Die Umbau auf anderen Gastyp muss ein quali zierter Arbeiter machen. Die Düsen für anderen Gastyp nden Sie im Packung mit Enweisung. Austauch von Hauptbrennerdüse: Bild D Schrauben Sie die Unterdeckung ab (21), schrauben Sie die Düse ab (23a). Schrauben Sie neue Düse zu (sehe Tabelle mit technischen Daten). Luftzuführung des Hauptbrenners braucht keine Korrigierung. Wichtig: Nach Umbau des Gerätes auf anderen Gastyp wechseln Sie bitte diese Angabe auch auf dem Schild des Garätes. Betriebskontrolle

• kontrollieren Sie eventuelle Gasentweiche,

• kontrollieren Sie Anbrennung und Flamme des Hauptbrenners,

• kontrollieren Sie Flamme des Hauptbrenners auf min. Leistung (sporo-das ist ökonomisch ),

• versuchen Sie, ob Flamme des Brenners die Thermozelle ableckt und ob sie blau ist,

• wir empfehlen den Benützer bei Benützung des Gerätes nach dem Anweisung vorfahren. Richtung der Flamme bei niedrigem Leistung Die Flamme bei der Ansetzung des Hahnes auf min. Leistung (sporo) richtet man mit dem Schraubchen, der sich im Hahnkörper neben der Hahnwelle be ndet.. Nach Richtung vorfahren Sie folgendermassen: - nehmen Sie Regulierknopf des Hahnes ab (ziehen Sie zu Ihnen) - neben der Hahnwelle ist Loch für richten, - mit Hilfe von einem kleinen achen Schrauber richten Sie die Flamme. Wartung Wir empfehlen mindestens einmal im Jahr das Gerät beim Fachservis kontrollieren zu lassen. Alle Angriffen kann nur quali zierte Person machen, die dazu Erlaubnis hat. Es ist wichtig einige Teilen auch während Lebensdauer des Gerätes austauschen: piezzo Elektrode, Wächter der Thermosicherung. Austausch von Piezzoelektrode und Wächter der Thermosicherung: Bild D Unterdeckung abschrauben und runternehmen (17). Der Halter von piezzo Elektrode und Wächter abschrauben (26). Piezzo Elektrode oder Wächter abkoppeln und demontieren. Die Montage der neuen Teilen machen Sie im Gegenfolge.1516

REINIGUNG UND INSTANDHALTUNG

Reinigen Sie das Gerät täglich nach der Benützung. Rostfreie Teilen putzen Sie mit feuchtem Lappen und mit Waschmittel ohne groben Teilen. Danach spülen Sie alles mit reine Wasser und trocken Sie es. Für die Reinigung des Innenraumes ist der Brenner herausnehmbar. Die Rückseite des Brenners muss man aufheben und mit einer Rückbewegung kann man den Brenner aus der Vorderhalterungen herausziehen. Wenn das Gerät lange nicht benützt wird, impregnieren Sie die Ober äche mit dünne Ölschichte. VERFAHREN IM FALL DER STRÖRUNG DES GERÄTES Schliesen Sie Gaszulietung und rufen Sie Service organization des Verkäufers an. Abfälle Ausnützung und Likvidation Die Hülle-verkaufen Sie zur Sammelstelle, die Hüllerfolie-geben Sie in Abfällecontainer für Plasten. Likvidation des Gerätes nach Verlaufender Lebensdauer. “Bedarfsartikel und seine Teilen zur Sammelstelle verkaufen.” HINWEISE Garantie bezieht sich nicht auf Bedarfsersatzteilen, die gewöhnicher Abnützung unterliegen (gummi Dichtunge, plastische Teilen usw.). Garantie bezieht sich auch nicht auf Anlage, deren Installation nicht im Einklang mit Anweisung und von berechtigtem Arbeiter nach entspechenden Normen gemacht wurde, wenn mit Anlage unfachmännisch manipuliert wurde (Eingriffen zur innere Einrichtung) oder wenn das Gerät nicht mit verantwortlichem Arbeiter bedient wurde. Weiter bezieht es sich nicht auf Verletzung, die durch Naturein üssen oder durch anderen Ein üssen verursacht wurde.17
