BEDIENUNGSANLEITUNG GTSBLB01 LightZone

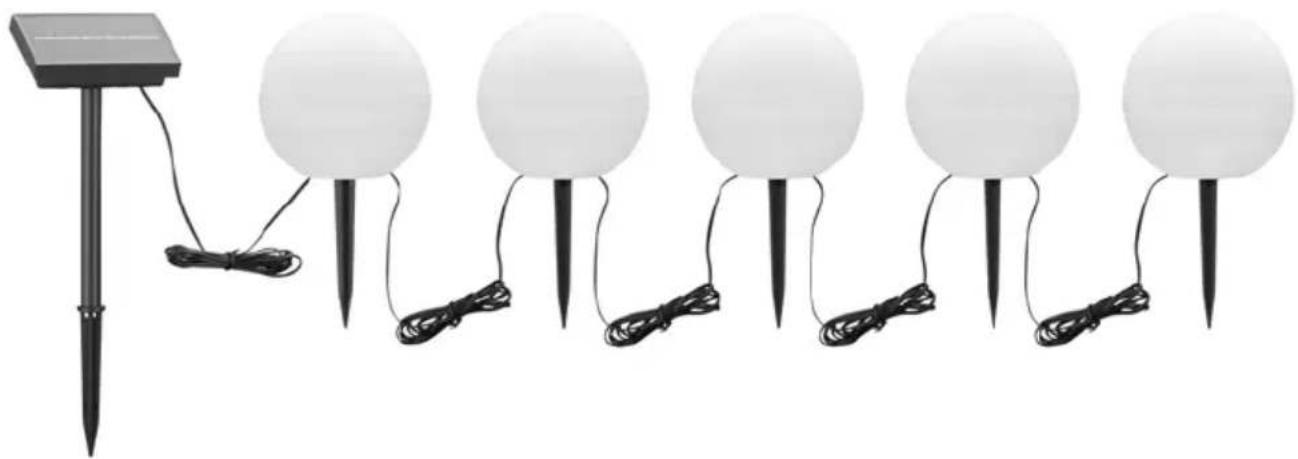

Solar tuinverlichting Guirlande lumineuse solaire Solar-Bodenlichterkette

GT-SBLB-01

3

Jaans Jahre

GARANTIE

KLANTENSERVICE · SERVICECLIENTS · KUNDENSERVICE

037071449

gt-support@ teknihall.be

7391

AA 20/19 E

ORIGINELE GEBRUKSAANWIJZING NOTICE D'UTILISATION ORIGINAL-BETRIEBSANLEITUNG

Inhoud

Veiligheid 3

Beschermingsklasse: III

Sicherheit 27
Teile und Bedienelemente 29

Lieferumfang 29
Rückseite Solarmodul 30

Lieferumfang prufen 30
Funktionsprinzip der Lichterkette 30

Inbetriebnahme 31

SolarmodulVBorbereiten 31
LeuchtenVBorbereiten 32
Lichterkette aufstellen 33

Gebrauch 34

Einschalten und Farbe wahlen 34
Funktionsübersicht 34

Reinigen 35
Lagern 35

Akku wechseln 35

Störung und Abhilfe 36
Technische Daten 36
Konformitätserklarung 37
Entsorgen 37

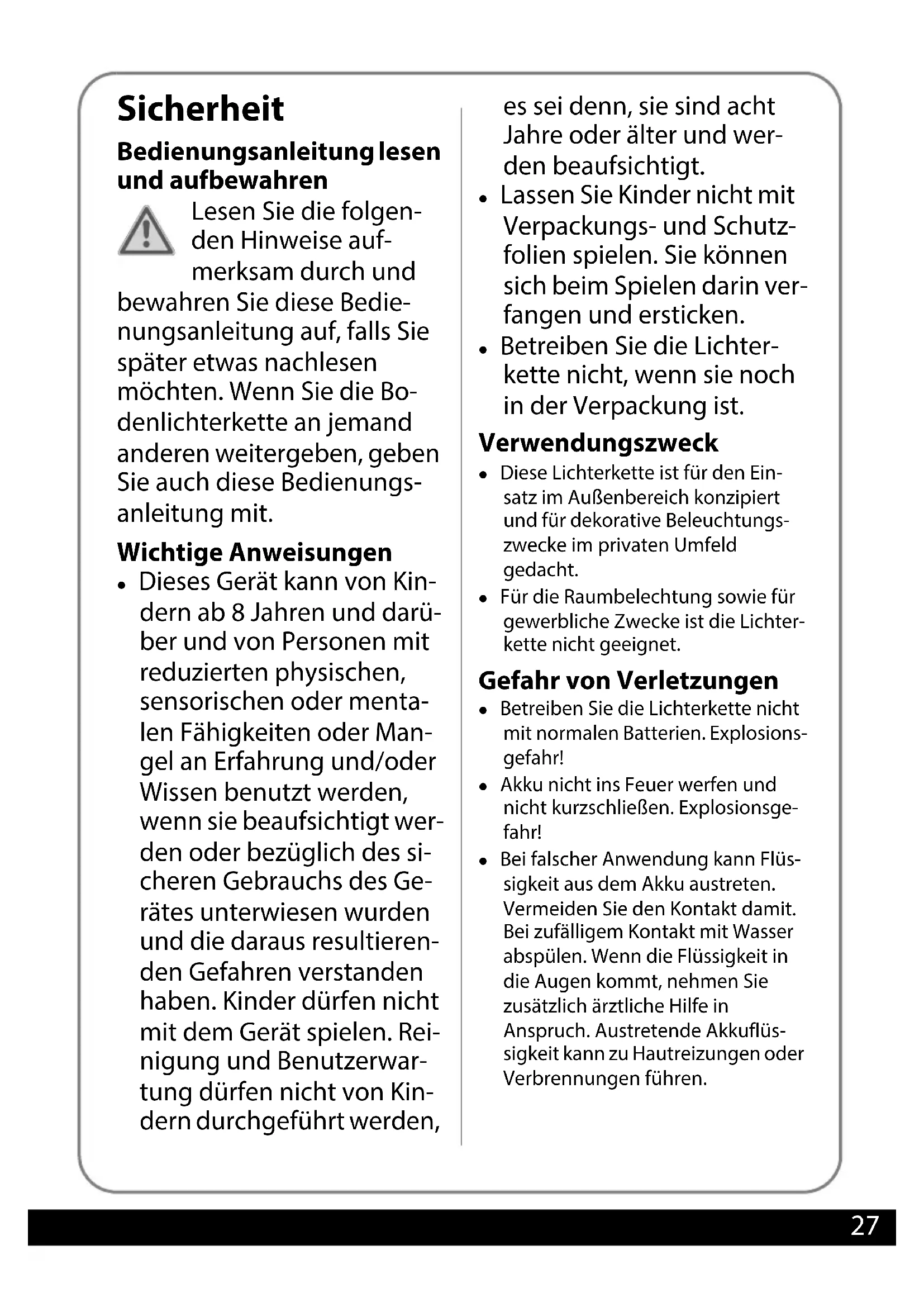

Sicherheit

Bedienungsanleitung lesen und aufbewahren

Lesen Sie die folgenden Hinweise aufmerksam durch und

bewahren Sie diese Bedi- nungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie die Bodenlichterkette an demand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Wichtige Anweisungen

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern durchgeführt werden,

es sei dess, sie sind acht Jahre oder alter und werden beaufsichtigt.

• Lassen Sie Kinder nicht mit Verpackungs- und Schutzfolien speilen. Sie können sich beim Spieler darin verfangen und ersticken.
• Betreiben Sie die Lichterkette nicht, wenn sie noch in der Verpackung ist.

Verwendungszweck

• These Lichterkette ist für den Einsatz im Außenbereich konzipiert und für dekorative Beleuchtungs-zwecke im privaten Umfeld gedacht.
• Für die Raumbelechtung sowie für gewerbliche Zwecke ist die Lichterkette nicht geeignet.

Gefahr von Verletzungen

• Betreiben Sie die Lichterkette nicht mit normalen Batterien. Explosions-gefahr!
• Akku nicht ins Feuer werfen und nicht kurzschreiben. Explosionsgefahr!

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusammen arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Verlegen Sie die einzelnen Verbindungskabel so, dass sie keine Stolpergebn darstellen und sich niemandarinverfangen kann.

Achtung - Sachschäden

Die Lichterkette ist gegen Feuchtingkeit geschützt,arf aber nicht in Wasser getaucht werden.Die einzelnen Leuchten müssen korrekt zusammen gesetzt und vollständig geschlossen sein.Achten Sie damit auch auf den korrekten Sitz des Akkufach-Deckels.
- Aufgrund ihrer langen Lebensdauer ist ein Wechseln der LEDs nicht erforderlich. Die LEDs können und)dürfen nicht gewechselt werden. Wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Lichterkette zu ersetzen.
- Nehmen Sie die Lichterkette nicht in Gebrauch, wenn die Lichterkette selbst, das Solarmodul oder die Verbindungskabel sightbare Schäden aufweisen.
- Das Solarmodularf nichtbeklebt,\ verdeckt oder bemalt werden.
- Verwenden Sie nur den mitgelieferte Akku. Verwenden Sie keine anderen Akkus und keine nicht aufladbaren Batterien.
- Nehmen Sie keine Veränderungen an dem Anteil vor. Lassen Sie Reparaturen ausschließlich von einer Fachwerkstatt durchführren, um Gefährdungen zu vermeiden.
- Verwenden Sie zum Reinigen keine aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme o.ä.

Zersprungene

Schutzabdeckungen müssen sofort ersetzt werden.

• Sobald Licht auf das Solarmodul strahlt, wird Gleichstrom erzeugt. Verwenden Sie kein anderes Solarmodul als das Mitgelieferte. Das Solarmodul ist auf die Leistung der Lichterkette und des Akkus abgestimmt. Die Benutzung eines anderen Solarmoduls kann zu Beschäftigungen des Artikels führen.

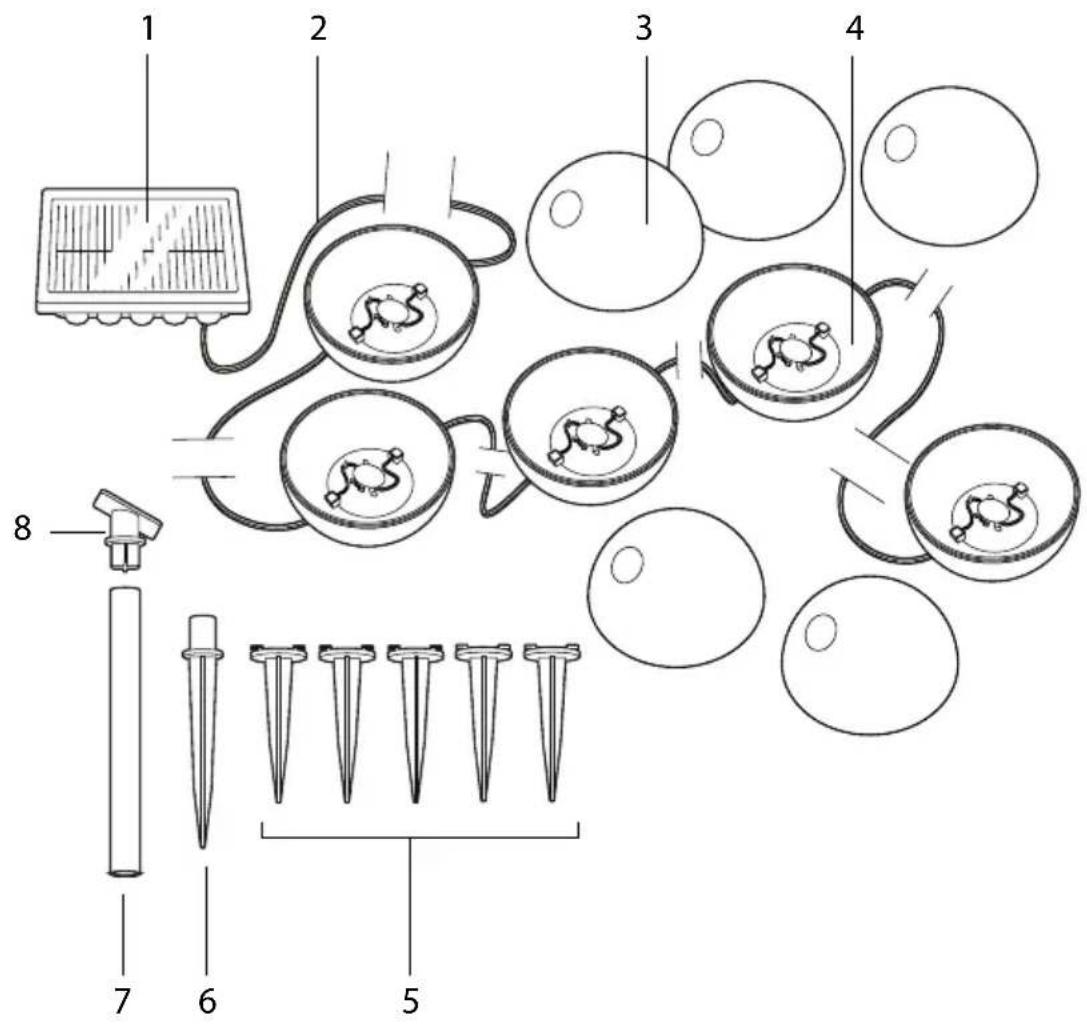

Teile und Bedienelemente Lieferumfang

1 Solarmodul
2 Verbindungskabel
3 Leuchtenhaube
4 Leuchtenbasis
5 Erdspiele für Leuchten
6 Erdspieß für Solarmodul
7 Veränderung für Solarmodul
8 Haltewinkel

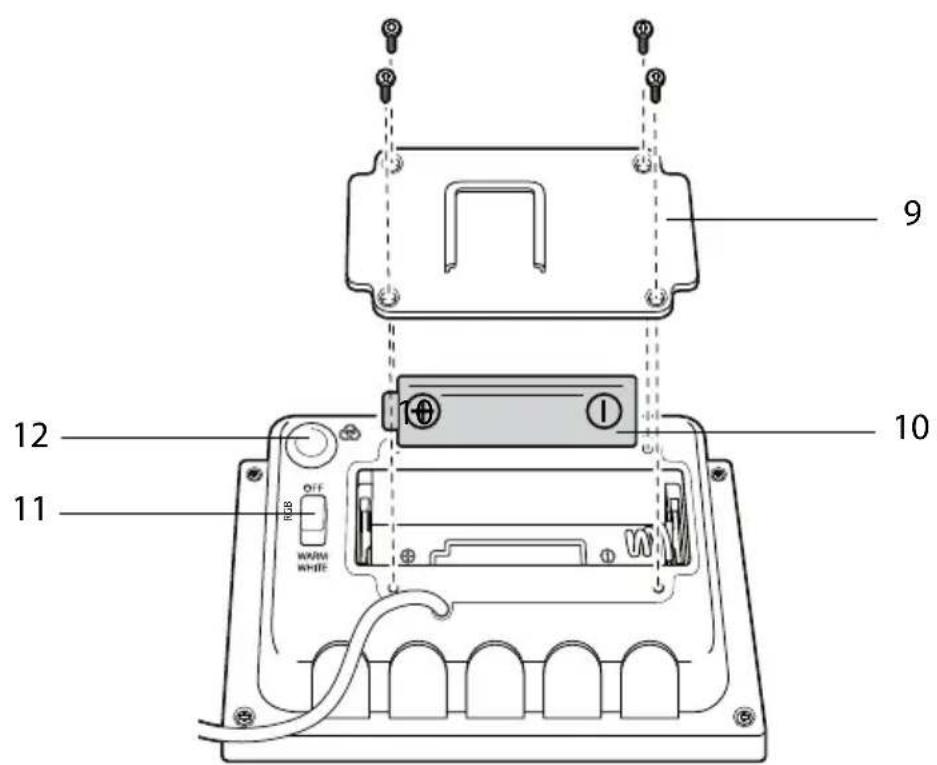

Rückseite Solarmodul

9 Akkufach-Deckel
10 Akku, 3,7 V / 1500 mAh
11 Ein-/Aus- und Farbwahl-Schalter
12 Farbwechsel-Schalter

Lieferumfang prüfen

1. Nehmen Sie alle Teile aus der Verpackung.
2. Kontrollieren Sie, ob die einzelnen Teile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Lichterkette nicht. Wenden Sie sich an den Hersteller über die auf der Garantiekarte angegebene Serviceadresse.
3. Kontrollieren Sie, ob alle Teile vorhanden sind.

Funktionsprinzip der Lichterkette

Die Solar-Bodenlichterkette wird unabhängig von einer herkömmlichen Stromquelle montiert. Als eigentliche Energiequelle dient das Solarmodul, das zur Stromerzeugung die im Sonnenlicht enthaltene Strahlungsenergie in elektrische Energie umwandelt. Die so gewonnene Energie wird in den Akku des Solarmoduls eingespeist und Dort gespeichert.

Inbetriebnahme Solarmodul vorbereiten

Gefahr

Bei Verwendung einer herkömmlichen Batterie besteht Explosionsgefahr.
Verwenden Sie ausschließlich den zum Lieferumfang gehorenden Akku.

1. Stellen Sie ggf. den Ein-/Ausschalter 11 auf OFF.

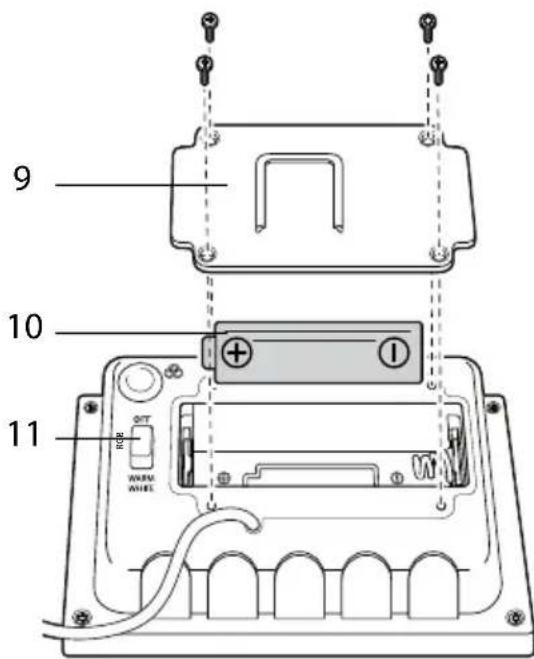

1. Schrauben Sie mit einem feinen Kreuzschlitz-Schraubendreher alle Schrauben hereaus, mit denen der Akkufach-Deckel 9 befestigt ist.
2. Nehmen Sie den Akkufach-Deckel ab.
3. Setzen Sie den mitgelieferten Akku 10 ein, wie auf dem Boden des Akku-Fachs angezeigt. Beachten Sie die richtige Polarität (+ / -) .

4. Setzen Sie den Akkufach-Deckel wieder auf und schrauben ihn fest.

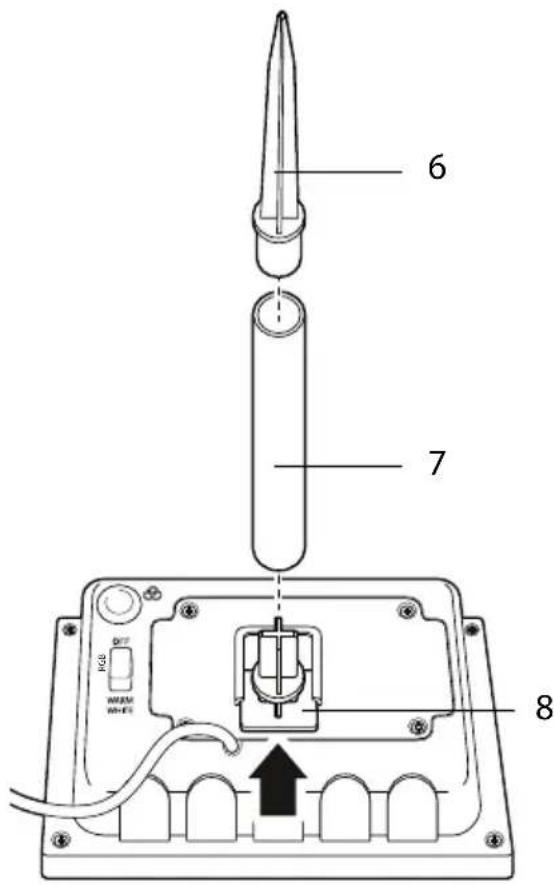

5. Schieben Sie den Haltewinkel 8 seitlich in das U-formige Profilstück des Akkufach-Deckels.

1. Stecken Sie die Veränderung 7 auf den Haltewinkel.
2. Stecken Sie den Erdspieß 6 in die Verländerung.

LeuchtenVBoreiten

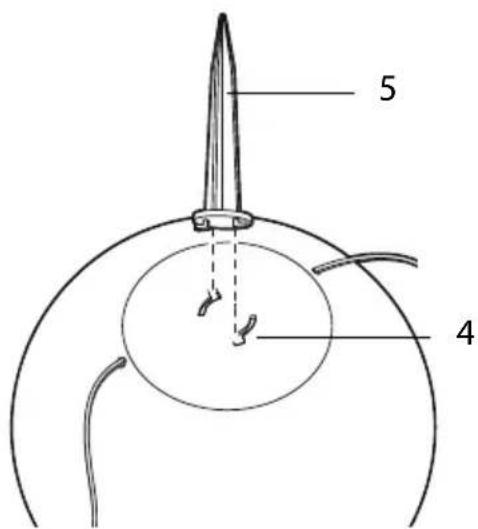

1. Stecken Sie die Erdspiele 5 von unten in die Aussparungen der Leuchtenbasen 4.

1. Drehen Sie die Erdspiele bis zum Anschlag gegen den Uhrzeigersinn.

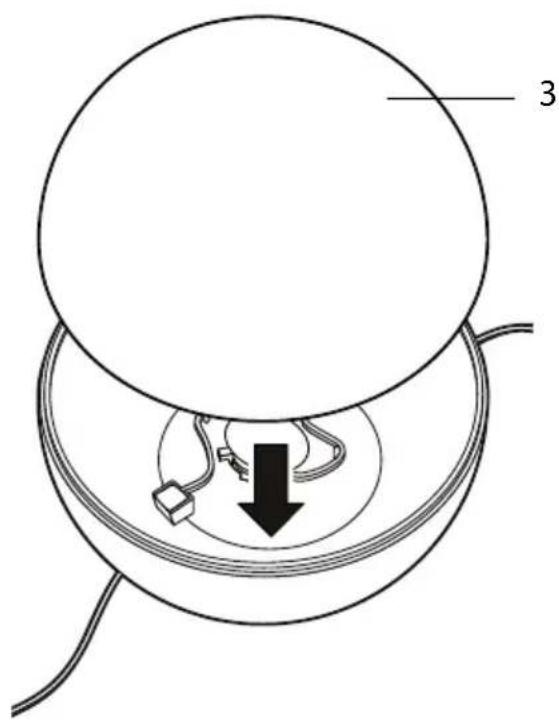

2. Setzen Sie die Leuchtenhauben 3 auf die Leuchtenbasen. Beide Halfen müssen hör- und fuhlbar einrasten.

Achten Sie daraufuf, dass die Kugelhalften richtig verbunden sind, damit keine Feuchtigkeit in das Innere der Leuchten eindringt.

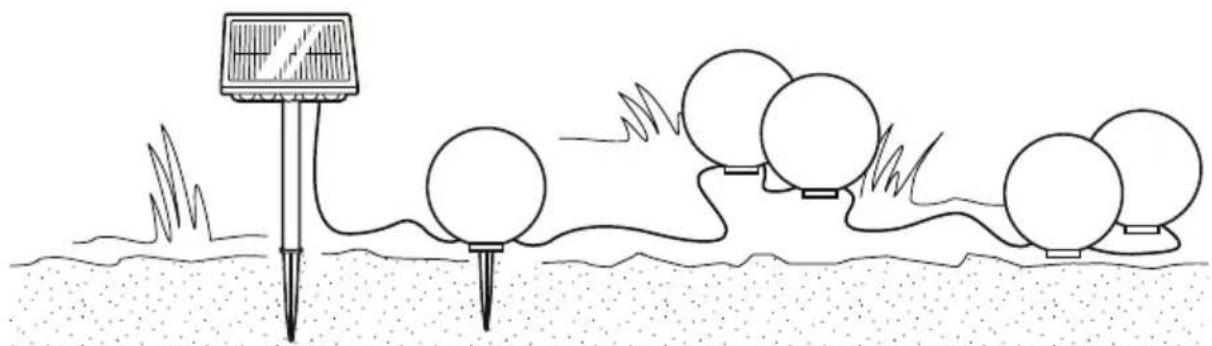

Lichterkette aufstellen

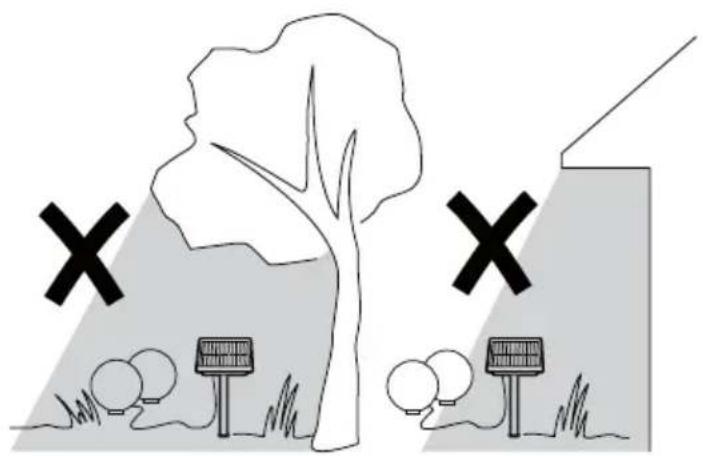

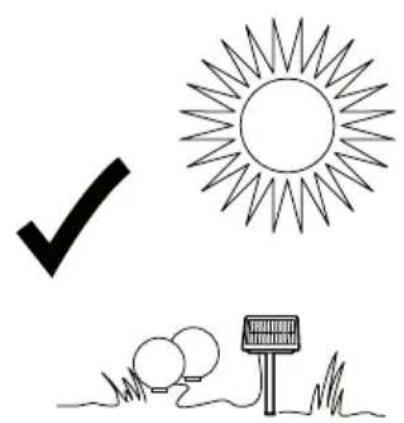

Wahlen Sie für den Standort des Solarmoduls 1 einen Platz, an dem es tagsüber direkter Sonnenbestrahlung ausgesetzt ist.

Nachts sollen das Solarmodul nicht ständig von anderen Lichtquellen angeestrahlt werden, da die Lichterkette sonst nicht leuchtet. Bedenken Sie, dass sich viele Lichtquellen erst mitten in der Nachtzeit- oder bewegungsabhängig einschalten. Stellen Sie die Lichterkette nicht in Mulden oder Bodensenken auf, in denen sich Wasser sammeln können.

1. Wickeln Sie die einzelnen Verbindungskabel 2 ab.
2. Stellen Sie die Lichterkette am gewünschten Standort auf, indem Sie die Bodenspiege mit etwas Kraft in den Boden drücken. Drücken Sie damit keinesfalls mit Kraft auf die Leuchtenhauben 3.

1. Verlegen Sie überschüssiges Kabel so, dass es keine Stolpergebn darstellt. Die Kabel dürfen nicht gekürzt werden!
2. Ziehen Sie die Schutzfolie vom Solarmodul.

Gebrauch

Bei der ersten Inbetriebnahme dauert es bei gutem Sonnenlicht ca. 10 Stunden, bis der Akku vollständig geladen ist.

Einschalten und Farbe wahlen

Die Bedienung erfolgt über die beiden Schalter auf der Rückseite des Solarmoduls 1.

Stellen Sie den Ein-/Aus- und Farbwahlschalter 11 auf die gewünschte Stellung:

• WARM WHITE: Die Lichterkette leuchtet dauerhaft weiß.
• RGB: Die Lichterkette leuchtet bunt und wechseln nach einigen Sekunden automatisch die Farbe.

Um den Farbwechsel zu stoppen, drücken Sie 1x den Farbwechsel-Schalter 12. Die Lichterkette leuchtet danach dauerhaft in der zuletzt aktiven Farbe. Um den Farbwechsel wieder fortzusetzen, drücken Sie erneut den Schalter.

Um die Lichterkette auszuschalten, schieben Sie den Ein-/Aus- und Farbwahrscheinalter auf OFF.

Funktionsübersicht

Schalterstellung Bedeutung
WARM WHITE oder RGB	In dieser Stellung arbeitet die Lichterkette voll automatisch. - Das Solarmodul fängt das Sonnenlicht auf und wandelt es in elektrische Energie um, die im eingesetzten Akku gespeichert wird. - Abends bzw. bei beginnender Dunkelheit schaltet sich die Lichterkette ein (weiß oder bunt, je nach gewähller Einstellung). - Morgens bzw. bei abnehmender Dunkelheit schaltet sich die Lichterkette aus.
OFF - Solarmodul und Akku sind elektrisch getrennt. - Die Lichterkette schaltet sich bei Dunkelheit nicht ein. - Der Akku wird tagsüber nicht aufgeladen.

Reinigen

Achtung

Unsachgemäß Umgang mit der Lichterkette kann zu Beschädigungen führen. Verwenden Sie zum Reinigen keine aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme o. ä. Diese konnten die Oberflächen beschädigen.

Wischen Sie das Solarmodul 1 und die Leuchtenhauben 3 mit einem feuchten, weichen Tuch ab. Verwenden Sie bei Bedarf zusammen ein mildes Reinigungsmittel. Achten Sie damit daraufuf, dass keine Feuchtigkeit in das Innere der Leuchten gelangt.

Lagern

Wir empfehlen, die Lichterkette in der kalten Jahreszeit ins Haus zu holen.
Lagern Sie die Lichterkette nicht mit vollständig entladenem Akku, da durch Tiefentladung der Akku irreversibel beschädigt werden kann.

1. Stellen Sie den Ein-/Aus- und Farwbahlschalter 11 auf OFF.
2. Reinigen Sie die Lichterkette.
3. Bewahren Sie Akku und Lichterkette an einem trockenen und frostfreien Ort auf.

Akku wechseln

Gefahr

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusammen arztliche Hilfe in Anspruch.

Der Akku verschleißt mit der Zeit und seine Leistung{lssst nach. Sie konnenihn aber durch einen neuen Akku des gleichen Typs (siehe „Technische Daten") austauschen.

1. Warten Sie mit dem Wechsel, bis der eingelegte Akku vollständig entladen ist.
2. Öffnen Sie den Akkufach-Deckel 9.
3. Entnahmen Sie den alten Akku 10 und ersetzen Sie ihn durch einen neuen Akku des gleichen Typs. Beachten Sie die richtige Polaritat (+ / - )
4. Setzen Sie den Akkufach-Deckel wieder auf und schrauben ihn fest.
5. Entsorgen Sie den alten Akku ordnungsgemäß.

Auf Verschleibteile wie z. B. den Akku, gewähren wir eine Garantie von 6 Monaten.

Störung und Abhilfe

Fehler Mögliche Ursachen und Abhilfe
Lichterkette leuchtet nicht. Schalter	steht auf OFF. - Stellen Sie den Schalter auf WARM WHITE oder RGB.
Lichterkette leuchtet nur schwach. Akku nicht vollständig geladen. - Prüfen Sie, ob der Standort des Solarmoduls ausreichend sonnig ist. Bedenken Sie auch, dass eine vollständige Ladung bei leerem Akku ca. 10 Stunden dauern kann. Solarmodul ist verschmutzt. - Reinigen Sie das Solarmodul. Akku ist verschlissen. - Wechseln Sie den Akku gegen einen neuen aus.

Technische Daten

Leuchtmittel: 5x LED (WARM WHITE), 3 V, 0,5 W
5x LED (RGB), 3 V, 0,06 W

Leuchtdauer: ca. 6,5 Stunden Akku: 1x Li-ion Akku, 3,7 V, 1500 mAh

Schutzart: IP44

Erste Ziffer 4^ - Schutz vor festen Körpern:

Geschützt gegen feste Fremdkörper größere als 1 mm

Zweite Ziffer 4^ - Schutz vor Feuchtigkeit:

Geschützt gegen allseitiges Spritzwasser

Umgebungstemperatur: -10 bis +40 °C

Schutzklasse: III

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

These Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet.

Die vollständige Konformitätserklung finds Sie im Internet unter www.gt-support.de.

Mit diesen Symbol gekennzeichene Produkte erfüllen alle anzuwenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsrums.

Entsorgen

Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden. Entspruchend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung

der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Entsorgen Sie auch die Verpackungsmaterialien umweltgerecht, indem Sie diese sortenrein in die bereitgestellten Sammelbehälter geben. Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihre kommunale Verwaltung.

Entnehmen Sie vor der Entsorgung den Akku aus dem Gerät und entsorgen Sie ihn separat.

Batterien und Akkus gehoren nicht in den Hausmull. jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben.

Alle Batterien und Akkus konnen dadurch einer umweltschonenden Entsorgung zugeführrt werden. Batterien und Akkus, die Schadstoffe enthalten, sind durch these Zeichen und durch chemische Symbole gekenn-zeichnet (Pb für Blei).
