Produkttyp	Badewannenarmatur
Marke	Schütte
Modell	Idrovia
Empfohlener Fließdruck	1,5 bar
Maximal zulässiger Druck	6 bar (mit Druckminderer darüber)
Maximale Wassertemperatur	80 °C
Warmwasseranschluss	Links
Kaltwasseranschluss	Rechts
Material	Chrom/Messing (geschätzt)
Abmessungen (L x B x H)	20 x 15 x 10 cm (geschätzt)
Gewicht	1,5 kg (geschätzt)
Versorgung	Kalt- und Warmwasseranschluss
Verwendung	Privat, Innenbereich bei Temperaturen über 0 °C
Verschleißteile	Patrone (Austausch alle 1 bis 2 Jahre)
Pflege	Reinigung mit klarem Wasser und weichem Tuch
Garantie	2 Jahre (1 Jahr für nicht verchromte Oberflächen)
Sicherheit	Wasserzufuhr vor Montage/Demontage abstellen

Häufig gestellte Fragen - Idrovia Schütte

Wie installiere ich die Idrovia Schütte Wannenarmatur?

Vor der Installation stellen Sie die allgemeine Wasserzufuhr ab. Schrauben Sie die Anschlussschläuche von Hand ohne Zange fest. Nach der Montage spülen Sie die Leitung, indem Sie die Mischdüse abschrauben. Überprüfen Sie nach der ersten Inbetriebnahme die Dichtheit aller Anschlüsse.

Welcher Wasserdruck wird empfohlen?

Der empfohlene Fließdruck beträgt 1,5 bar. Wenn der Druck 6 bar übersteigt, installieren Sie einen Druckminderer.

Wie reinige ich die Armatur, ohne sie zu beschädigen?

Reinigen Sie nur mit klarem Wasser und einem weichen Tuch. Verwenden Sie niemals Kalklöser, säurehaltige oder scheuernde Reinigungsmittel auf den verchromten oder farbigen Oberflächen.

Was tun bei vermindertem Durchfluss?

Schrauben Sie regelmäßig die Mischdüse (Luftsprudler) ab und entfernen Sie Kalkablagerungen oder Fremdkörper. Wenn sie stark verschmutzt ist, ersetzen Sie sie durch eine neue.

Wie lange hält die Patrone?

Die Patrone ist ein Verschleißteil. Bei sehr kalkhaltigem oder verschmutztem Wasser ersetzen Sie sie alle 1 bis 2 Jahre. Kaufen Sie die Patrone bei einem Fachhändler in Ihrer Nähe.

Wie wahre ich die Garantie?

Beachten Sie die Pflege- und Montagehinweise. Bewahren Sie den Original-Kaufbeleg auf. Die Garantie deckt keine Schäden durch unsachgemäße Montage, mangelnde Pflege oder Verwendung ungeeigneter Produkte.

Kann die Armatur mit einem Niederdruck-Warmwasserbereiter verwendet werden?

Nein, diese Armaturen sind nicht für den Betrieb mit kleinen elektrischen Warmwasserspeichern oder Niederdruck ausgelegt.

Was tun bei Frostgefahr?

Wenn die Armatur Frostgefahr ausgesetzt ist, stellen Sie die Wasserzufuhr ab und entleeren Sie die Armatur. Sie ist für den Innenbereich bei Temperaturen über 0 °C ausgelegt.

Was tun, wenn ein Leck auftritt?

Überprüfen Sie die Dichtheit der Anschlüsse. Wenn ein Leck bestehen bleibt oder sichtbare Schäden auftreten, lassen Sie die Teile von einem Fachmann überprüfen und ersetzen.

Wie entsorge ich die Verpackung und das Altgerät?

Die Verpackung besteht aus recycelbaren Materialien: Entsorgen Sie sie umweltfreundlich. Entsorgen Sie das Produkt am Ende seiner Lebensdauer nicht über den Hausmüll. Informieren Sie sich bei Ihrer Gemeinde über das Recyclingverfahren.

BEDIENUNGSANLEITUNG Idrovia Schütte

Montageanleitung | Einhebel Bad-Armaturen

DE Montageanleitung 2

Garantiekarte / Austausch der Kartusche 4/74

©Návod pro montáž 6

Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben ein qualitativ hochwertiges und langlebiges Produkt aus unserem Sortiment erworben. Bitte lesen Sie vor der Installation diese Anleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Montage-, Einstell-, Pflege- und Ersatzteilinformationen.

Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter.

Sicherheitshinweise

- Bitte lassen Sie die Montage nur durch fachkundige Personen durchführen.

• VORSICHT WASSERSCHADEN! Stellen Sie bitte vor der Montage die allgemeine Wasserzuführung ab.

- Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben.

- Diese Armaturen sind nicht für die Verwendung an Niederdruckgeräten und offenen (drucklosen) Elektrokleinspeichern geeignet.

- Wir empfehlen den Einbau eines Filters in der Installation oder mindestens die Verwendung von Eckventilen mit Filter, um den Eingang von Fremdkörpern zu vermeiden, die der Kartusche schaden können.

- Armatur zur Verwendung in Privathaushalten! Ausschließlich geeignet zur Verwendung in Räumen mit einer Temperatur über 0°C, bei Frostgefahr Wasserzufuhr unterbrechen und Armatur entleeren.

- Wenn die Armatur längere Zeit nicht genutzt wurde, empfehlen wir, zunächst eine größere Wassermenge durchlaufen zu lassen, bevor Trinkwasser entnommen wird.

• VORSICHT bei Warmwassereinstellung: Verbrühungsgefahr!

- Fehlerhaft montierte Armaturen können Wasserschäden verursachen!

- Achten Sie darauf, dass keine ätzenden oder korrosiven Mittel, wie z. B. Putzmittel oder Haushaltsreiniger an die Anschluss-Schläuche gelangen, dies kann zu Wasserschäden führen.

- Auch bei einer sorgfältigen Produktion können scharfe Kanten entstehen. Bitte Vorsicht.

Entsorgung

Zum Schutz vor Transportschäden wird Ihre Armatur in einer soliden Verpackung geliefert. Die Verpackung besteht aus wiederverwertbaren Materialien. Entsorgen Sie diese umweltgerecht.

Werfen Sie das Produkt am Ende seiner Lebensdauer nicht in den normalen Hausmüll, sondern erkundigen Sie sich bei Ihrer Kommunalverwaltung nach Möglichkeiten einer umweltgerechten Entsorgung.

Technische Daten

- Fließdruck: empfohlen 1,5 bar bei mehr als 6 bar Druckminderer installieren

• Wassertemperatur: max. 80 °C

- Wasseranschluss: warm – links / kalt – rechts

⚠ Montage-Hinweise

- Unterbrechen Sie vor dem Beginn der Montage die Wasserzufuhr

- Bitte Anschlussschläuche nur handfest einschrauben, verwenden Sie keine Zange oder Schraubenschlüssel!

- Nach der Montage die Mischdüse abschrauben, die Rohrleitung und die Armatur gut durchspülen (Warm-/Kaltwasserzufuhr), damit Verschmutzungen (Späne und Hanfreste) herausgespült werden. Schrauben Sie die Mischdüse nach Spülung der Armatur wieder an den Auslauf an.

• Schläuche nicht verdrehen oder unter Spannung setzen!
• Prüfen Sie alle Verbindungen nach der ersten Inbetriebnahme sorgfältig auf Dichtigkeit.
• Bei fehlerhafter Montage ist die Gewährleistung – insbesondere für Folgeschäden ausgeschlossen!

Pflegeanleitung

Sanitärarmaturen bedürfen einer besonderen Pflege. Beachten Sie daher bitte folgende Hinweise:

• Verchromte Oberflächen sind empfindlich gegen kalklösende Mittel, säurehaltige Putzmittel und alle Arten von Scheuermitteln.
• Farbige Oberflächen dürfen auf keinen Fall mit scheuernden, ätzenden oder alkoholhaltigen Mitteln gereinigt werden.
• Reinigen Sie Ihre Armaturen nur mit klarem Wasser und einem weichen Tuch oder einem Leder.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.

Vergessen Sie nicht, die Mischdüse in regelmäßigen Abständen auszuschrauben und evtl. kalkhaltige Rückstände oder Fremdkörper zu entfernen. Es empfiehlt sich, die Mischdüse bei sehr hoher Verschmutzung gegen eine neue zu wechseln.

i Information

Trinkbarkeit von Leitungswasser

Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt/Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

- Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden

in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.

- Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und/oder Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.

Wartung

• Bitte beachten Sie, dass eine Kartusche ein Verschleißteil ist, und dass Sie die Kartusche bei sehr kalkhaltigem oder verschmutztem Wasser ggf. alle 1-2 Jahre erneuern müssen. Diese beziehen Sie bitte über einen Händler in Ihrer Nähe.
• Prüfen Sie in regelmäßigen Abständen alle Anschlüsse und Verbindungen auf Dichtheit oder sichtbaren Beschädigungen.
• Bei Undichtigkeiten oder sichtbaren Beschädigungen an der Armatur oder den Anschlussschläuchen sollten diese sofort durch einen Fachmann überprüft bzw. ausgetauscht werden.

Außerbetriebnahme

• Unterbrechen Sie die Wasserzufuhr vor der Demontage des Produktes
• Achten Sie auf auslaufendes Restwasser
• Führen Sie die Demontage in umgekehrter Reihenfolge der Montageanleitung durch

① Die Abbildungen dienen der bildlichen Darstellung, Abweichungen vom Produkt sind möglich. Technische Änderungen bleiben vorbehalten.

GARANTIEKARTE

Die Franz Joseph Schütte GmbH übernimmt für die von Ihnen erworbene Armatur eine Herstellergarantie gemäß den nachstehenden Garantiebedingungen. Ihre Gewährleistungsansprüche aus dem Kaufvertrag mit dem Verkäufer sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt.

Garantiebedingungen:

1. Umfang der Garantie

Die Franz Joseph Schütte GmbH gewährt eine Garantie für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit und Werkstoffverarbeitung, fachgerechten Zusammenbau, Dichtheit und Funktion der Einhandmischtechnik.

Von der Garantie ausgeschlossen sind:

• Korrosion in den Mischdüsen (Luftsprudler)
• Kartusche
• Schäden durch unsachgemäße Montage, Inbetriebnahme und Behandlung
• Schäden durch äußere Einflüsse, wie Feuer, Wasser, anormale Umweltbedingungen
• Mechanische Beschädigung durch Unfall, Fall, oder Stoß
  • Fahrlässige oder mutwillige Zerstörung
  • Normale Abnutzung oder Wartungsmängel
• Schäden infolge Reparaturen durch nicht qualifizierte Personen
• Unsachgemäße Behandlung, ungenügende Pflege sowie Verwendung ungeeigneter Putzmittel
• Chemische oder mechanische Einwirkung während Transport, Lagerung, Anschluss, Reparatur und Benutzung der Armatur

2. Garantieleistung

Die Garantieleistung bezieht sich nach unserer Wahl auf die unentgeltliche Reparatur, die kostenlose Lieferung von Ersatzteilen oder einer gleichwertigen Armatur gegen Rückgabe des fehlerhaften Teils bzw. der fehlerhaften Armatur. Sollte der betreffende Typ nicht mehr hergestellt werden, behalten wir uns vor, nach eigener Wahl eine Ersatzarmatur aus unserem Sortiment zu liefern, der dem zurückgegebenem Typ so nah wie möglich kommt. Ersetzte Armaturen oder Teile gehen in unser Eigentum über. Bei Einsendung der Armatur trägt der Käufer die Transportkosten sowie das Transportrisiko.

Die Erstattung von Aufwendungen für Aus- und Einbau, Überprüfung, Forderungen nach entgangenem Gewinn und Schadenersatz sind von der Garantie ebenso ausgeschlossen, wie weitergehende Ansprüche für Schäden und Verluste gleich welcher Art, die durch die Armatur oder deren Gebrauch verursacht wurden.

3. Geltendmachung des Garantieanspruches

Der Garantieanspruch muss innerhalb der Garantiezeit gegenüber der Franz Joseph Schütte GmbH unter Vorlage des Original-Kaufbeleges geltend gemacht werden und gilt nur für das Land, in dem die Armatur gekauft wurden.

4. Garantiezeit

Als Garantiezeit gilt diejenige Dauer, die auf dem Etikett auf der Verpackung angegeben ist. Sollte hier keine Garantiezeit eingedruckt sein, so beträgt die Garantiezeit 2 Jahre ab Kaufdatum. Maßgebend ist das Datum auf dem Original-Kaufbeleg.

Für alle nicht hochglanzverchromten Oberflächen, wie z. B. bronzierte oder farbige Oberflächen, beträgt die Garantiezeit unabhängig vom Etikett auf der Verpackung 1 Jahr ab Kauf durch Kaufdatum, wobei auch hier maßgeblich das Datum auf dem Original-Kaufbeleg ist.

Durch Garantieleistungen wird die Garantiezeit für die Armatur weder verlängert noch erneuert.

5.

Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Diese Garantiekarte ist nur gültig mit dem dazugehörigen Original-Kaufbeleg.

Service-Adresse

Franz Joseph Schütte GmbH

Hullerweg 1

D-49134 Wallenhorst

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Návod pro montáž

Vážený zákazníku,

Franz Joseph Schütte GmbH

Hullerweg 1

49134 Wallenhorst (NĚMECKO)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Monteringsanvisning

Kære kunde

Franz Joseph Schütte GmbH Hullerweg 1

49134 Wallenhorst (TYSKLAND)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Franz Joseph Schütte GmbH

Hullerweg 1

49134 Wallenhorst (ALEMANIA)

+49 (0) 54 07 / 87 07-0

[e-mail] | www.fjschuette.de

Franz Joseph Schütte GmbH

Hullerweg 1 | 49134 Wallenhorst (ALLEMAGNE)

+49 (0) 54 07 / 87 07-0

[e-mail] | www.fjschuette.de

Franz Joseph Schütte GmbH Hullerweg 1

49134 Wallenhorst (GERMANY)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Uputstvo za montažu

Štovani klijenti,

dobili ste visokokvalitetan i dugotrajan proizvod iz našega asortimana. Molimo prije montaže pročitajte ovo uputstvo u cijelosti i obratite pozornost na upute. Ovo uputstvo sadrži važne informacije za montažu, podešavanje, njegu i rezervne dijelove. Stoga dobro čuvajte ovo uputstvo i predajte ga i eventualnom budućem vlasniku.

Sigurnosne upute

Franz Joseph Schütte GmbH Hullerweg 1

49134 Wallenhorst (NJEMAČKA)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Szerelési útmutatás

Tisztelt Vevő!

Franz Joseph Schütte GmbH

Hullerweg 1

49134 Wallenhorst (NÉMETORSZÁG)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Franz Joseph Schütte GmbH

Hullerweg 1

49134 Wallenhorst (GERMANIA)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Montagehandleiding

Franz Joseph Schütte GmbH Hullerweg 1

49134 Wallenhorst (DUITSLAND)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Franz Joseph Schütte GmbH Hullerweg 1

49134 Wallenhorst (GERMANIA)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Franz Joseph Schütte GmbH Hullerweg 1

49134 Wallenhorst (ГЕРМАНИ)

Телефон сервисной линии [phone] [e-mail] | www.fjschuette.de

Franz Joseph Schütte GmbH

Hullerweg 1

49134 Wallenhorst (TYSKLAND)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Franz Joseph Schütte GmbH Hullerweg 1

49134 Wallenhorst (NEMÈIJA)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

Návod na montáž

Franz Joseph Schütte GmbH

Hullerweg 1

Franz Joseph Schütte GmbH Hullerweg 1

49134 Wallenhorst (ALMANYA)

+49 (0) 54 07 / 87 07-0

[e-mail]

www.fjschuette.de

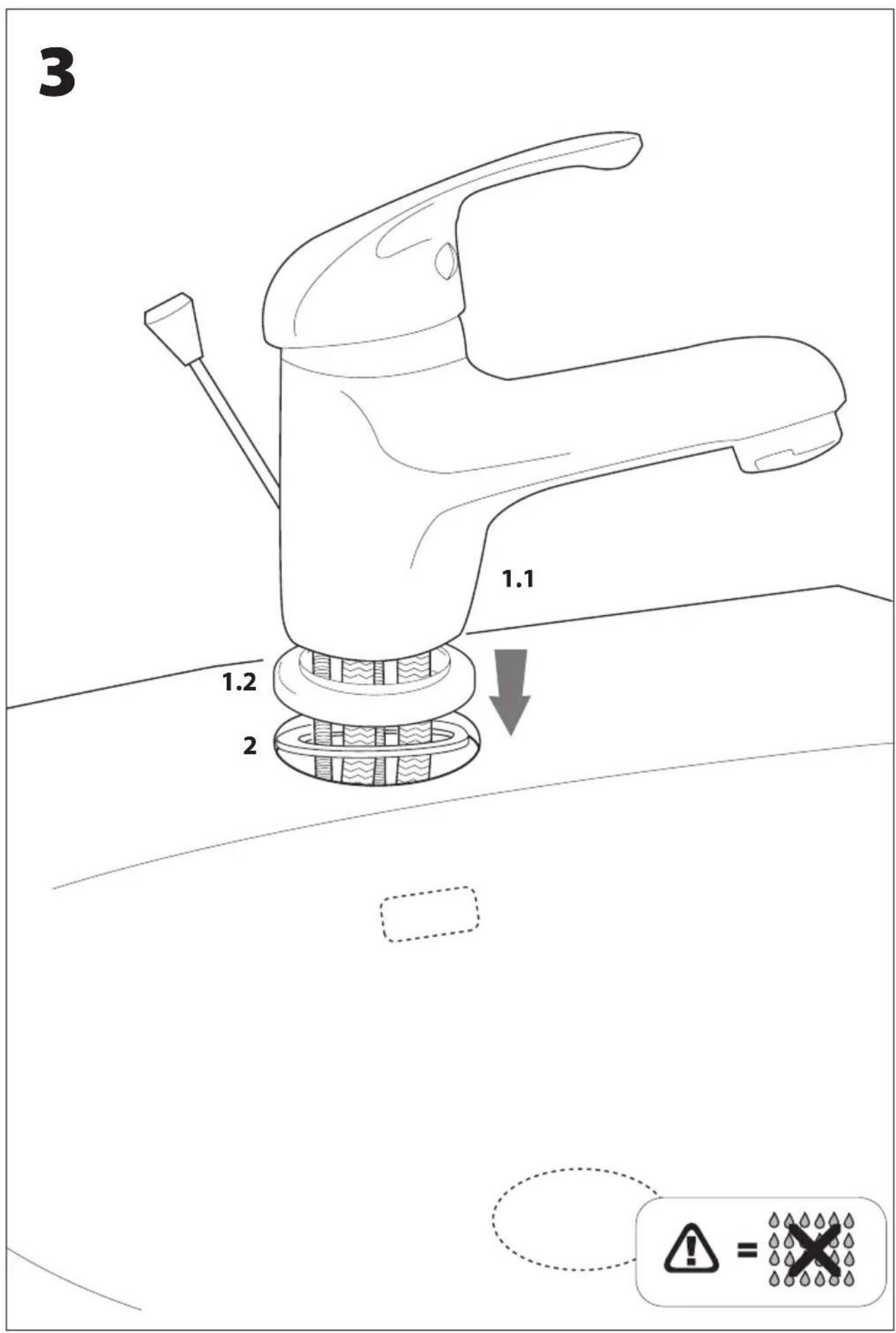

DE Im Lieferumfang sind entweder 1 oder 2 Gewindestangen enthalten!

Die Anbringungsart ist identisch.

Technische Abweichungen vom abgebildeten Montagematerial bleiben vorbehalten.

4 (optional 1 oder 2 Gewindestangen enthalten)

4 (optional 1 oder 2 Gewindestangen enthalten)

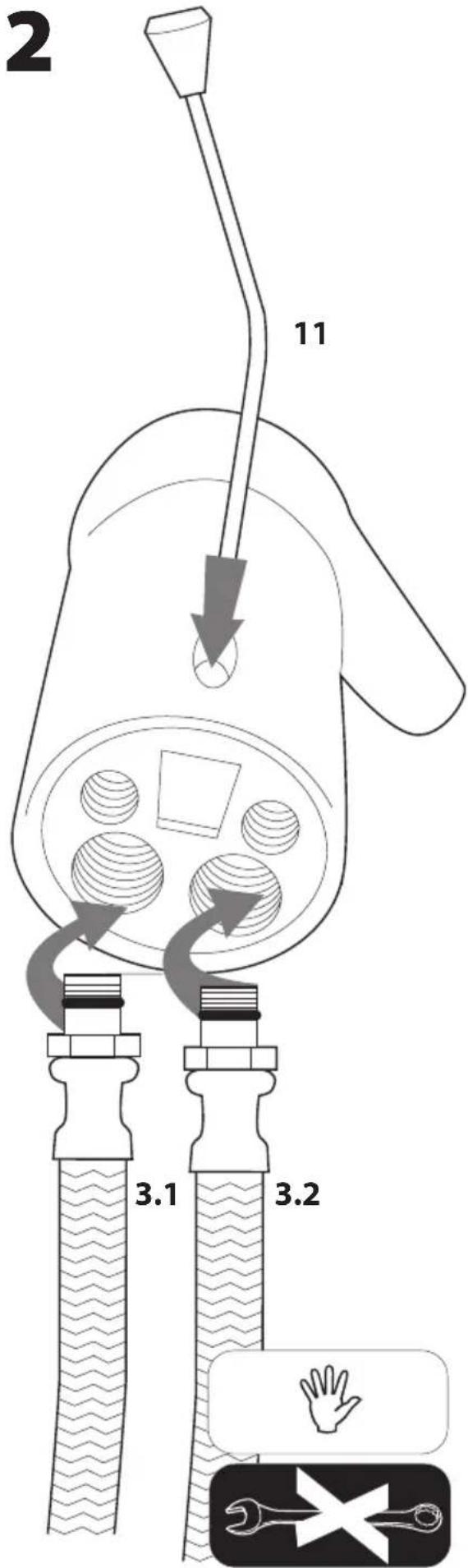

2 11 3.1 3.2

4 (optional 1 oder 2 Gewindestangen enthalten)
