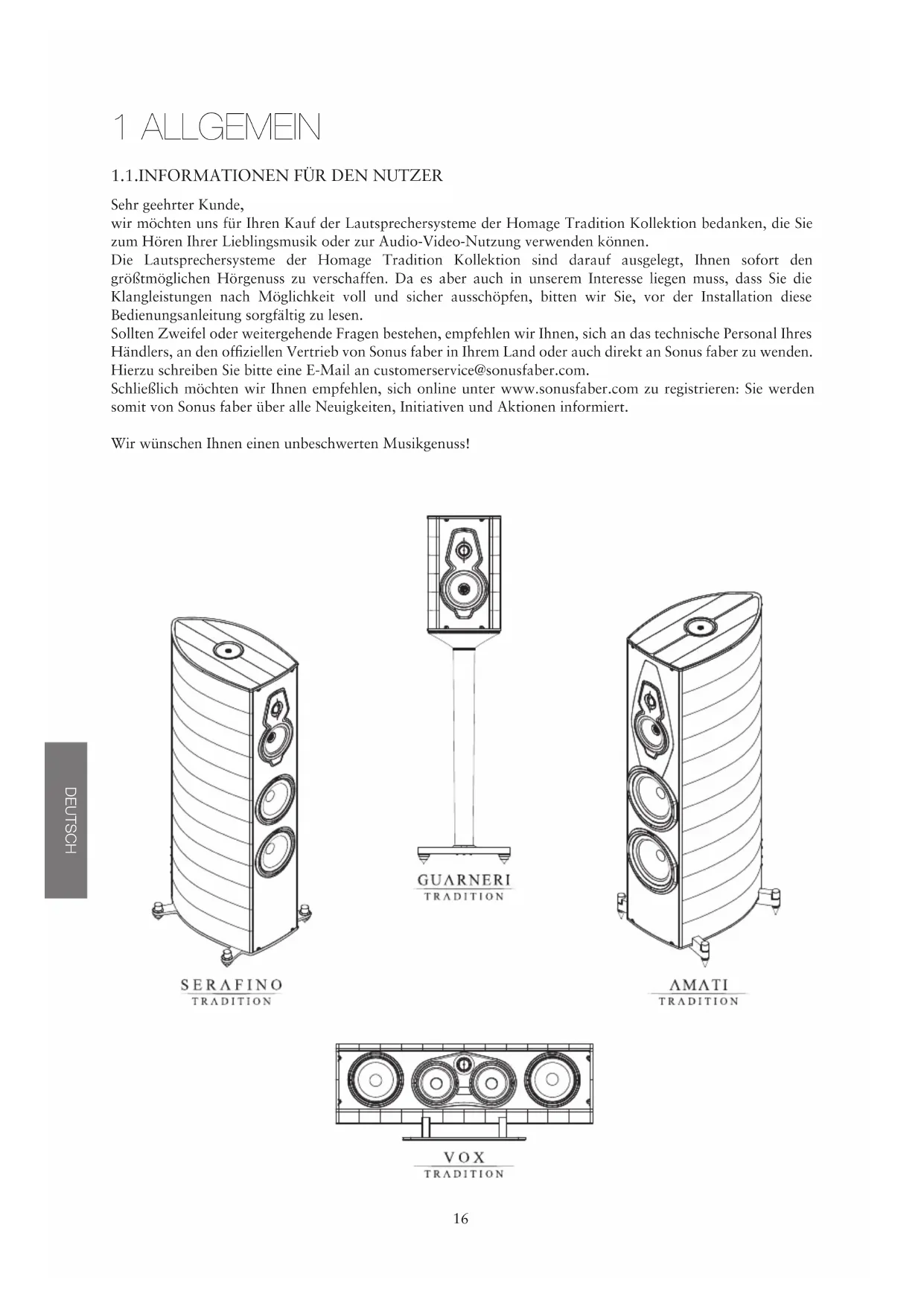

1.1 Informationen für den Nutzer 16

1.2 Gewährleistung und Kundendienst 17

1.3 Übereinstimmungserklärung 17

3.1.1 Packungsinhalt 19

3.2.1 Anschlusshinweise 19

3.3 Tipps für die Installation: der

Lautsprecher im Raum

3.3.1 Home-Theater und

4 Pflege und Reinigung 21 5 Entsorgung 21 6 Technische Daten 28 7 Abbildungen 30

7.4 Die Lautsprecher im Raum 39

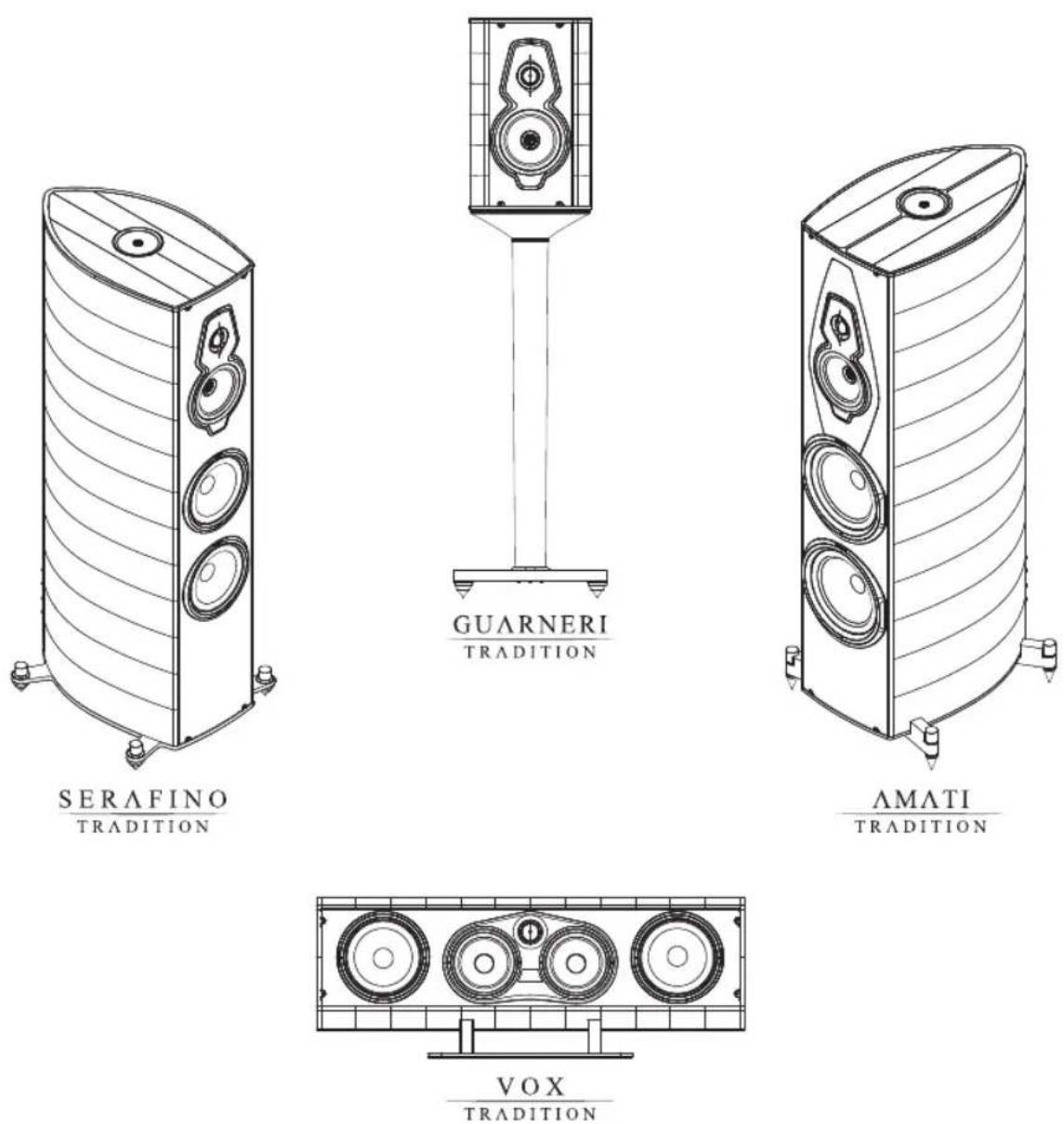

5 DISPOSAL Risk of damage to the device casing! Do not use cleaning products, furniture wax, liquid detergents or alcohol. Do not ! use rough cloths. This device contains materials that can pollute if dispersed in the environment. Take the device to be disposed of to waste sorting centre. ENGLISH16 1 ALLGEMEIN Sehr geehrter Kunde, wir möchten uns für Ihren Kauf der Lautsprechersysteme der Homage Tradition Kollektion bedanken, die Sie zum Hören Ihrer Lieblingsmusik oder zur Audio-Video-Nutzung verwenden können. Die Lautsprechersysteme der Homage Tradition Kollektion sind darauf ausgelegt, Ihnen sofort den größtmöglichen Hörgenuss zu verschaffen. Da es aber auch in unserem Interesse liegen muss, dass Sie die Klangleistungen nach Möglichkeit voll und sicher ausschöpfen, bitten wir Sie, vor der Installation diese Bedienungsanleitung sorgfältig zu lesen. Sollten Zweifel oder weitergehende Fragen bestehen, empfehlen wir Ihnen, sich an das technische Personal Ihres Händlers, an den offiziellen Vertrieb von Sonus faber in Ihrem Land oder auch direkt an Sonus faber zu wenden. Hierzu schreiben Sie bitte eine E-Mail an [e-mail]. Schließlich möchten wir Ihnen empfehlen, sich online unter www.sonusfaber.com zu registrieren: Sie werden somit von Sonus faber über alle Neuigkeiten, Initiativen und Aktionen informiert. Wir wünschen Ihnen einen unbeschwerten Musikgenuss!

1.3.ÜBEREINSTIMMUNGSERKLÄRUNG

Sonus faber SpA mit zentrale und Produktion Via Antonio Meucci, 10 -36057 Arcugnano (VI) Italy, erklärt unter seiner alleinigen Verantwortung, dass das passive Lautsprechersystem der HOMAGE TRADITION KOLLEKTION, welches sie gekauft haben, mit folgenden Vorgaben übereinstimmt: Richtlinien: 2014/30/UE (EMV) Elektromagnetische Verträglichkeit. 2011/65/UE (RoHS) Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. 2012/19/UE (WAEE) Über Elektro- und Elektronikaltgeräte. Normen: EN 60065:2014 Audio, Video und ähnliche elektronische Geräte - Sicherheitsanforderungen. CEI EN 55013:2002 Ton und Fernseh-Rundfunkempfänger und verwandte Geräte der Unterhaltungselektronik - Funkstöreigenschaften. EN 55020:2014 Ton und fernseh-Rundfunkempfänger und verwandte Geräte der Unterhaltungselektronik - Störfestigkeitseigenschaften. EN 61000-4-3:2009 Elektromagnetische Verträglichkeit (EMV) - Teil 4-3: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder. EN 61000-6-1:2007 Fachgrundnormen – Störfestigkeit für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. EN 61000-6-3:2013 Fachgrundnormen – Störaußendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. Arcugnano, den 30.03.2016 Mauro Grange CEO

1.2.GEWÄHRLEISTUNG UND KUNDENDIENST

Die Lautsprechersysteme der Homage Tradition Kollektion wurden nach höchsten Qualitätsanforderungen konzipiert und hergestellt. Es ist zwar unwahrscheinlich, aber möglich, dass ein Schaden oder eine Fehlfunktion auftritt. In diesem Fall wird für die von Ihnen erworbenen Lautsprechersysteme natürlich Gewähr geleistet. Es gelten die Bestimmungen in dem Land, in dem das Produkt erworben wurde. Wenden Sie sich in diesem Fall an den Sonus faber Händler, bei dem Sie das Produkt erworben haben, oder an den Sonus faber Vertrieb Ihres Landes; Sie finden alle Kontakte auf unserer Webseite http://sonusfaber.com/en-us/distributors. Des Weiteren möchten wir Sie in Ihrem Interesse auf Folgendes hinweisen:

• Die Garantie der Lautsprechersysteme deckt etwaige Baufehler ab;

• Bitte bewahren Sie den Kaufbeleg unbedingt auf, um ihn bei Bedarf dem Händler vorlegen zu können.

• Bewahren Sie die Originalverpackung der Lautsprechersysteme auf, um sie beim Einschicken zum Kundenservice unbeschadet transportieren zu können.

• Den Lautsprechersystemen muss eine Beschreibung der aufgetretenen Funktionsstörung bzw. des Defekts beigefügt werden. Bei folgenden Bedingungen verliert die Garantie ihre Gültigkeit:

• Das Produkt wurde weder beim Kundenservice noch mit Befugnis von Sonus faber zerlegt oder verändert;

• Die unter 6 Technische Daten beschriebenen Betriebsbedingungen wurden nicht beachtet;

• Das Produkt wurde entgegen der Vorgaben in diesem Handbuch unsachgemäß gebraucht. DEUTSCH18 Das Gerät mit beiden Händen fest greifen, damit es nicht stürzen kann. Werden die beschriebenen Vorgänge von zwei Personen ausgeführt, sind mehr Sicherheit und eine bequemere Handhabung gewährleistet. Die Verpackungsmaterialien sind potentiell umweltschädlich. Entsorgen Sie diesen Materialien nicht mit dem gewöhnlichen Hausmüll, sondern bringen Sie diese in ein entsprechendes Entsorgungszentrum..

• Die Punktauflagen oder Füße, auf denen das Gerät ruht, sind, falls vorhanden, so einzustellen, dass die größtmögliche Stabilität gewährleistet ist. Keine Gegenstände auf die Lautsprecher legen, die ihre Unversehrtheit oder Stabilität beeinträchtigen können.

• Falls ein Lautsprecher (der für die Aufstellung im Bücherregal bestimmt ist) auf anderen als den vorgesehenen Unterlagen (z. B. Einlegeböden von offenen Bücherregalen, Ablagen oder TV- Möbeln) aufgestellt wird, ist vorher zu prüfen, ob diese das Gewicht der/des Lautsprecher/s tragen können. Zu prüfen ist ferner, ob zwischen dem Lautsprecher und der Unterlage so viel Reibung vorhanden ist, dass er sich nicht durch die beim Betrieb entstehenden Schwingungen verschiebt. Bei Bedarf sind kleine handelsübliche, selbstklebende Gummistücke zu verwenden.

• Stellen Sie keine Gegenstände auf den Lautsprecher, die Flüssigkeiten, entzündliche Stoffe oder Stoffe enthalten, die in den flüssigen Zustand übergehen können.

• Befolgen Sie den in der Bedienungsanleitung stehenden Anschlussplan. Der parallele Anschluss zweier oder mehrerer Lautsprecher kann Ihren Verstärker beschädigen. Im Zweifelsfall fragen Sie bitte beim Händler Ihres Vertrauens nach.

• Beim Betrieb der Audio-Anlage vermeiden Sie bitte das Hören mit zu hoher Lautstärke oder in unmittelbarer Nähe der Lautsprecher. Bleibende Gehörschäden können die Folge sein. Kinder sollten stets einen Sicherheitsabstand von mindestens 50 cm zum Lautsprechersystem einhalten.

• In der Nähe der Lautsprecher entsteht ein elektromagnetisches Feld, das für Menschen und Haustiere ungefährlich ist, aber den Betrieb elektronischer Geräte wie Bildschirme oder Bildröhren-Fernseher stören kann, wenn diese in unmittelbarer Nähe der Lautsprecher aufgestellt werden. Sollte dies der Fall sein, stellen Sie die Geräte in größerem Abstand zu den Lautsprechern auf. Kreditkarten oder andere Karten mit Magnetstreifen nicht auf das Lautsprechersystem legen.

• Die Technik für den Betrieb der Lautsprecher basiert auf den Grundsätzen des Elektromagnetismus. Der Benutzer sollte deshalb gleichzeitig keine Geräte betreiben, die starke elektromagnetische Felder erzeugen und dadurch den Betrieb der Lautsprecher beeinträchtigen können. Vermeiden Sie es, Sende- und Empfangseinrichtungen wie etwa Mobiltelefone, schnurlose Telefone oder Teile von Gegensprechanlagen auf dem Lautsprecher abzulegen.

• Nicht direkt an eine Lautsprecheranlage mit konstanter Spannung (wie etwa 100 V, 70.7 V oder ähnliches) anschließen. Dies könnte zu einer Überlastung der Anlage führen und somit den Lautsprecher oder die Verstärkersteuereinheit beschädigen.

• Audio- und Stromkabel nicht nebeneinander verlegen. In der Nähe des Stromkabels wird ein elektromagnetisches Feld erzeugt, das ein störendes Rauschen verursachen kann. In diesem Fall sollten Audio und Stromkabel separat voneinander verlegt werden.

• Gehen Sie bei der Anbringung oder der Entfernung des aus Gummibändern bestehenden Grills äußerst vorsichtig vor, falls ein solcher verwendet wird. Stellen Sie sicher, dass der untere Metall-Saitenhalter richtig in die entsprechenden Aufnahmestellen eingefügt ist, bevor Sie die Saiten spannen, um den oberen Halter zu fixieren.

• Die Drahtklemmen besitzen eine Aufnahme für Bananenstecker. Diese ist durch eine abnehmbare Kappe verschlossen, die den versehentlichen Anschluss an nicht abgesicherte Stromnetzdosen ausschließt. Die Kappen aus rotem und schwarzem Kunststoff dürfen nur dann entfernt werden, wenn Sie vorhaben, diese Steckerart zu verwenden. Stellen Sie in diesem Fall sicher, dass das andere Kabelende an die Leistungsklemmen am Ausgang des Verstärkers angeschlossen wird. 2 SICHERHEITSHINWEISE 3 INSTALLATION

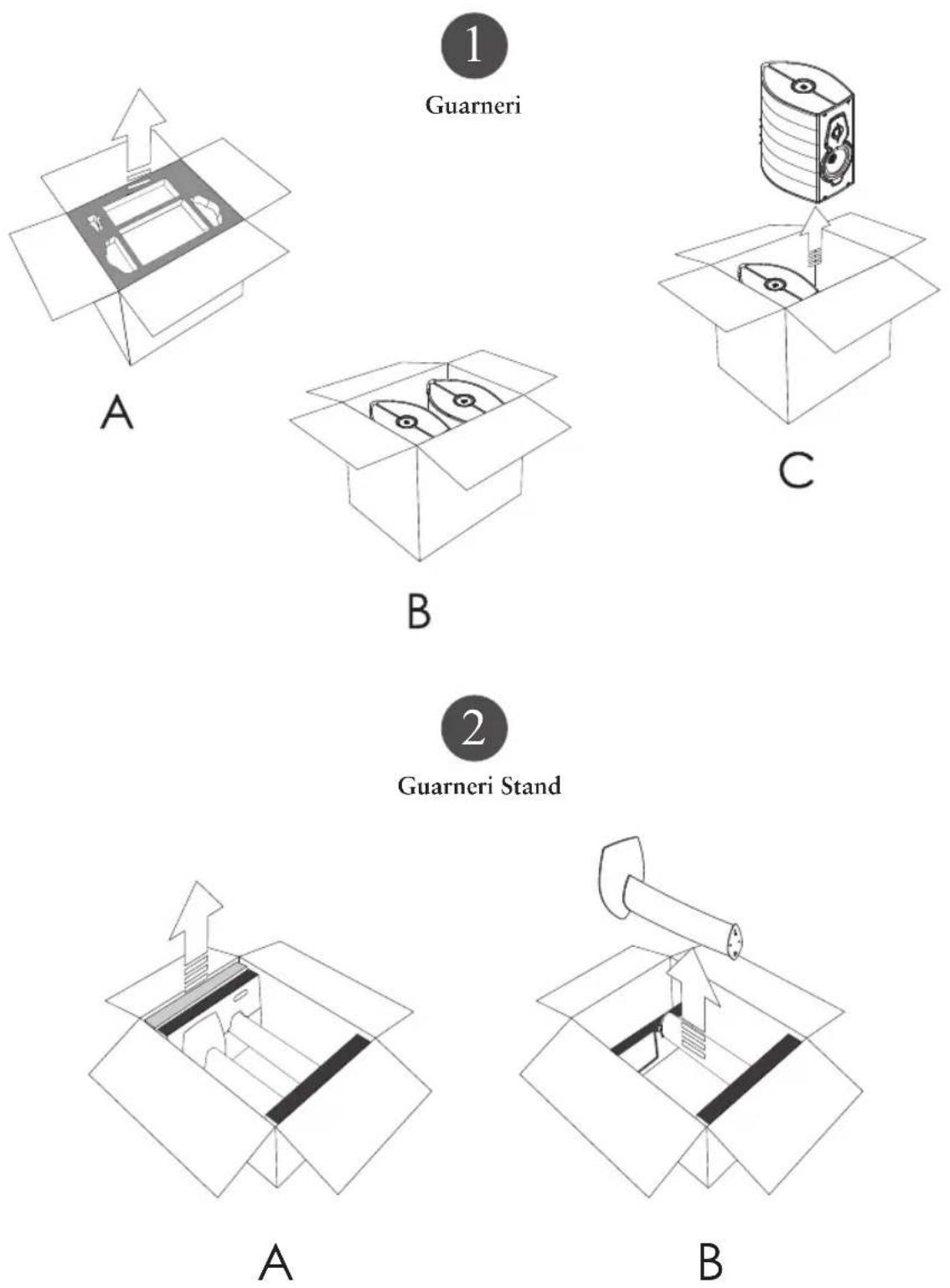

Das Auspacken wie folgt vornehmen. Auf die Abbildungen aus 7 Abbildungen Bezug nehmen. DEUTSCH19 Das Gerät mit beiden Händen fest greifen, damit es nicht stürzen kann. Werden die beschriebenen Vorgänge von zwei Personen ausgeführt, sind mehr Sicherheit und eine bequemere Handhabung gewährleistet. Alle Lautsprechersysteme der Homage Tradition Kollektion wurden so verpackt, dass der Inhalt dauerhaft geschützt aufbewahrt wird und gleichzeitig problemlos entnommen werden kann. Halten Sie sich an folgende allgemeine Vorgaben:

• Heben Sie das Verpackungsmaterial für einen möglichen zukünftigen Transport auf;

• Tragen Sie beim Öffnen der Verpackung keine Uhren, Armbänder, Ringe oder Ähnliches, damit die Lautsprecherboxen und ihre Oberflächen nicht verkratzen können. Gleiches gilt für mögliche Metallteile an der getragenen Kleidung wie etwa Reißverschlüsse, Knöpfe, Gürtelschnallen oder Nieten.

• Beachten Sie beim Öffnen die Hinweise auf der Verpackung. Neben den Lautsprecherboxen gehört Folgendes zum Packungsinhalt:

1 Foto-Book 1 Foto-Book 1 Foto-Book 1 Foto-Book 1 Gebrauchsanweisung 1 Gebrauchsanweisung 1 Gebrauchsanweisung 1 Gebrauchsanweisung 1 Reinigungstuch 1 Reinigungstuch 1 Reinigungstuch 1 Reinigungstuch 1 Reinigungsset 1 Reinigungsset 1 Reinigungsset 1 Reinigungsset 2 Bandspanner 4 Bandspanner 2 Bandspanner 2 Bandspanner 4 Stützfüße 4 Stützfüße 4 Punktauflagen 4 Punktauflagen 1 8-teiliger Schraubensatz 4 Punktauflagenstopper Bei Fehlen von einem oder mehr Artikeln, den Händler, bei dem der Kauf erfolgt ist, informieren. Befolgen Sie die jeweiligen Anweisungen für Ihr Lautsprechermodell. Auf die Abbildungen aus 7 Abbildungen Bezug nehmen.

Am rückseitigen Paneel der Lautsprecher befinden sich Anschlussklemmen, an denen Gabel-, Bananenstecker sowie Drähte ohne Kabelhülle angeschlossen werden können. An den Modellen Amati Tradition, Serafino Tradition und Guarneri Tradition befinden sich 4 Klemmleisten für folgende Anschlussmodalitäten: MONO-WIRING Die Klemmleisten müssen über die Kontaktbrücken miteinander verbunden bleiben; zum Anschluss muss ein Lautsprecher an die Ausgangsklemmen des rechten Kanals des Verstärkers, der andere Lautsprecher an die Ausgangsklemmen des linken Kanals des Verstärkers angeschlossen werden. Achten Sie dabei auf die genaue Polung wie in Abb. 9.

3.2.1.ANSCHLUSSHINWEISE

Der Anschluss muss bei ausgeschaltetem Gerät erfolgen DEUTSCH20 BI-WIRING Durch diese Art von Anschluss soll die allgemeine Wiedergabequalität erhöht und insbesondere die Auflösung der Details bei den niedrigen Frequenzen verbessert werden. Dazu sind zwei Paar Leistungskabel erforderlich, der Anschluss erfolgt folgendermaßen: Entfernen Sie die Verbindung der Klemmleisten über die Kontaktbrücken und schließen Sie jedes Klemmenpaar eigenständig am Verstärker wie in Abb. 10. BI-AMPING Das Bi-Amping verbessert allgemein die Tonwiedergabe, insbesondere die Dynamik und die Kontrolle niedriger Frequenzen. Dazu sind zwei stereophone Verstärker, zwei Paar Leistungskabel und das Entfernen der Verbindung zwischen den Klemmleisten der Lautsprecher erforderlich. Ein Verstärker wird zur Verstärkung der hohen Frequenzen verwendet (rechte und linke Kanäle) und mit einem Paar Leistungskabel an die jeweiligen Lautsprecherklemmen für hohe Frequenzen angeschlossen. Der andere Verstärker wird zur Verstärkung der tiefen Frequenzen verwendet (rechte und linke Kanäle) und mit einem Paar Leistungskabel an die jeweiligen Lautsprecherklemmen für tiefe Frequenzen angeschlossen. Siehe Abb. 11. Beim Modell Vox Tradition sind zwei Anschlussleisten vorhanden; Anschlusstyp und -Modalität entnehmen Sie Abb. 12. Ein korrektes Festziehen der Kontakte und eine regelmäßige Überprüfung tragen zur Verbesserung der Leistung bei. Die Lautsprechersysteme der Homage Tradition Kollektion wurden so konzipiert, dass sie sich problemlos in jeden Kontext einfügen. Zur Verbesserung der Leistung gehen Sie folgendermaßen vor. Auf die Abbildungen aus Kapitel 7 Abbildungen Bezug nehmen.

1. Die Wahl des Raumes und die Platzierung

der Lautsprecher wirken sich auf die Leistung des gesamten Wiedergabesystems aus. Vorzugsweise sollte ein unregelmäßig geformter Raum gewählt werden, da dieser die Bildung stehender Wellen begrenzen und so die Leistung im jeweiligen Ambiente verbessern kann.

2. In gewissem Maße beeinflussen Teppiche und

Vorhänge die akustische Leistung positiv und tragen dazu bei, dass im Raum entstehende Reflexionen und stehende Wellen absorbiert werden.

3. Es gibt keine festen Regeln, die für alle

Umgebungen allgemeingültig sind. Trotzdem sollte man sich dem Problem der Anordnung der Lautsprecher im Raum annähern, indem man den Grundriss des Hörraums idealerweise in drei gleiche Flächen teilt, wie es die gestrichelten Linien in Abb. 13 zeigen. Nun sollten die Lautsprecher auf der ersten Linie (A), und zwar recht weit von den Seitenwänden entfernt, positioniert werden. Die Stelle, an der gehört werden soll, ist auf der zweiten Linie (A) zu platzieren, wie Abb. 13 zeigt. Auf diese Weise ist sichergestellt, dass die für die Stereo-Wiedergabe genutzten Elemente von ausreichend Luft umgeben sind. Auf der einen Seite können die Lautsprecher so völlig ungehindert funktionieren, auf der anderen Seite ist der Hörer vor akustischen Reflexionen geschützt, die in Wand- und Ecknähe entstehen. Abb. 14 zeigt, wie die Achsen der Lautsprecher an der Stelle des Hörers zusammenlaufen und sich dort kreuzen sollten. Auf diese Weise wird die klassische Anordnung eines “gleichschenkligen Dreiecks” geschaffen. So werden letztendlich die Lautsprecher buchstäblich auf die Ohren des Hörers zeigend ausgerichtet und eine klarere Fokussierung des Stereobildes wird ermöglicht. Wir sind uns bewusst, dass die erläuterte Vorgehensweise für die Schaffung nahezu idealer Hörbedingungen nicht für alle Kunden machbar ist. Bedingt ist dies durch objektive Schwierigkeiten, denn die häusliche Umgebung muss vor allem praktischen Wohnanforderungen genügen. Trotzdem empfehlen wir, die beiden Lautsprecher fern von den Raumecken und den Seitenwänden zu platzieren und von der Rückwand einen Abstand von mindestens 100 cm einzuhalten. Des Weiteren wird empfohlen, die beiden Lautsprecher mindestens 180 cm voneinander und von den einzelnen Hörpunkten aufzustellen. Nach einer ersten Nutzungsphase ist möglicherweise eine Änderung des Abstandes zwischen den Lautsprechersystemen sowie zwischen den einzelnen Lautsprechersystemen und dem Ort des Hörens erforderlich.

3.3.TIPPS FÜR DIE INSTALLATION: DER LAUTSPRECHER IM RAUM

DEUTSCH21 Die Lautsprecher der Homage Tradition Kollektion können sowohl für herkömmliche Stereosysteme als auch für Home-Theater- und Multikanalsysteme verwendet werden. Ungeachtet der bereits erwähnten Regeln für die Lautsprecher der Hauptkanäle (frontal), müssen die Lautsprecher für die Wiedergabe der rückseitigen Kanäle wie in Abb. 14 angeordnet werden. Der mittlere Lautsprecher muss genau auf einer Linie mit der vertikalen Achse liegen, die den Bildschirm mittig durchquert (oberhalb oder unterhalb des Bildschirms). Der Subwoofer hingegen kann davon ganz unabhängig an einem beliebigen Punkt im Raum aufgestellt werden, nach Möglichkeit nicht zu nahe an den Ecken. Weitere Details zur Feineinstellung entnehmen Sie bitte auch der Gebrauchsanweisung Ihres Verstärkungssystems.

3.3.1.HOME-THEATER UND MULTIKANALSYSTEME

4 PFLEGE UND REINIGUNG

Außer einer regelmäßigen allgemeinen Reinigung erfordern die Lautsprecher der Homage Tradition Kollektion keine besondere Pflege. Zur Oberflächenkonservierung des Lautsprechersystems sollte es mit dem Schutzgewebe abgedeckt werden, welches zum Lieferumfang gehört. Dies gilt insbesondere dann, wenn das Lautsprechersystem längere Zeit nicht benutzt wird. Das Holz des Gehäuses sollte nicht mit Produkten wie Wachs oder Reinigungsmitteln gereinigt werden, welche das Holz oder die Lautsprecher fleckig werden lassen oder beschädigen könnten. Es wird empfohlen, einfach ein weiches Tuch (z. B. aus Mikrofaser, wie das im Lieferumfang enthaltene Tuch) zu benutzen und es bei Bedarf leicht zu befeuchten (mit dem beiliegenden Flüssigmittel). Holz ist ein natürlicher, lebendiger Werkstoff, der empfindlich auf äußere Einflüsse reagiert. Wir raten, das Lautsprechersystem besonders in den Sommermonaten nicht in der Nähe von Wärmequellen, Fenstern oder Glasflächen aufzustellen. Die Lautsprecher von Sonnenstrahlen schützen. Für die Pflege der Metalloberflächen und der Glasscheibe der Lautsprecher der Homage Tradition Kollektion wird die Verwendung des im Lieferumfang enthaltenen Tuches und Flüssigmittels empfohlen. Für den Staub, der sich auf dem Möbelstück, den Frontpaneelen und den Lautsprechern abgesetzt hat,021 verwenden Sie bitte einen weichen Pinsel. Gehen Sie äußerst vorsichtig, vor, um die empfindlichen Lautsprechermembranen nicht zu beschädigen. Auf diese Weise halten Sie Ihre Lautsprecher jahrelang in tadellosem Zustand. Mit der Zeit wird sich der Klang weiter verbessern, weil sich die die Bewegungsteile (Membranen und Aufhängungen) erst einspielen müssen. Der Schallraum reagiert immer besser, je häufiger er gebraucht wird: genauso wie bei Saiteninstrumenten! Gefahr von Schäden am Gerät! Keine Allzweckreiniger, Möbelwachs, flüssige Reinigungsmittel oder Alkohol verwenden. Keine scheuernden Tücher verwenden. Entsorgung von Elektro- und Elektronikaltgeräten. Richtlinie WEEEE 2002/95/CE - RoHS 2011/65/EU Das Symbol mit der durchgestrichenen Mülltonne auf dem Produkt bedeutet, dass das Altgerät separat vom normalen Hausmüll entsorgt werden muss. Das Altgerät muss vom Nutzer einem entsprechenden Entsorgungszentrum zugeführt werden. Eine korrekte Mülltrennung des Altgeräts ist erforderlich, um es umweltgerecht entsorgen und recyceln zu können. Auf diese Weise leisten Sie einen positiven Umweltbeitrag und fördern das Recycling der Materialien, aus denen das Produkt gebaut wurde. Detaillierte Informationen zu den Entsorgungssystemen erhalten Sie beim örtlichen Müllund Entsorgungsamt oder bei Ihrem Händler, bei dem Sie das Gerät erworben haben. 5 ENTSORGUNG Dieses Gerät enthält Materialien, die bei Freisetzung in die Umwelt diese verschmutzen könnten. Das Gerät ist bei einem Wertstoffhof zu entsorgen. DEUTSCH22

ABBILDUNGEN - ILLUSTRATIONS
