Produkttyp	Einbaukochfeld
Marke	Balay
Modell	3EB764EN
Geräteabmessungen	Tiefe geeignet für Ausschnitt von 500 mm
Gewicht	Nicht angegeben (Schätzung 8-12 kg)
Stromversorgung	230 V einphasig oder 400 V dreiphasig je nach Anschluss
Gesamtleistung	Nicht angegeben (Schätzung 7,2 kW)
Kochfeldtyp	Induktion
Anzahl Kochzonen	Nicht angegeben (Schätzung 4)
Hauptfunktionen	Induktionskochzonen mit Touch-Bedienung
Reinigung und Pflege	Mit einem weichen Tuch und mildem Reinigungsmittel reinigen
Sicherheit	Dauermagnete (Mindestabstand 10 cm für elektronische Implantate); Schutzklasse I; Erdung erforderlich
Installation	Einbau; flache, horizontale, stabile Arbeitsplatte; Mindesttiefe 500 mm; Mindestdicke je nach darunterliegendem Gerät (>=20 mm für Backofen, >=40 mm für Geschirrspüler)
Elektroanschluss	Durch einen autorisierten Fachmann; Kabel H05 VV-F oder höherwertig; Querschnitt >=1,5 mm²; Leiter: grün-gelb (Erde), blau (Neutralleiter), braun (Phase)
Demontage	Spannungsfrei schalten und von unten nach oben drücken
Reparierbarkeit	Nicht angegeben; Eingriffe nur durch autorisierten Kundendienst
Zubehör	Zwischenboden im Fachhandel erhältlich
Kabelfarbcode	Grün-gelb (Erde), blau (Neutralleiter), braun (Phase) für einphasig

Häufig gestellte Fragen - 3EB764EN BALAY

Wie schließe ich das Kochfeld an?

Der Anschluss darf nur von einem autorisierten Fachmann durchgeführt werden. Verwenden Sie ein Kabel vom Typ H05 VV-F oder höherwertig, Querschnitt >= 1,5 mm². Beachten Sie den Farbcode: grün-gelb für Erde, blau für Neutralleiter, braun für Phase. Jeder Fehler führt zum Garantieverlust.

Wie groß ist der Sicherheitsabstand für Personen mit elektronischen Implantaten?

Die Dauermagnete des Geräts können elektronische Implantate wie Herzschrittmacher beeinträchtigen. Halten Sie einen Mindestabstand von 10 cm zwischen Gerät und Implantat ein.

Kann ich einen Kühlschrank unter dem Kochfeld installieren?

Nein, es ist verboten, einen Kühlschrank, Geschirrspüler, unbelüfteten Backofen oder Waschmaschine darunter zu installieren.

Welche Arbeitsplattenstärke ist erforderlich?

Wenn ein Backofen darunter installiert ist, muss die Stärke mindestens 20 mm betragen. Bei einem modularen oder kompakten Geschirrspüler derselben Marke mindestens 40 mm. Beachten Sie auch die Anweisungen des Backofens.

Wie reinige ich das Kochfeld?

Verwenden Sie ein weiches Tuch und ein mildes Reinigungsmittel. Vermeiden Sie Scheuermittel, die die Oberfläche zerkratzen könnten.

Was tun, wenn das Display ein Symbol für falschen Anschluss anzeigt?

Trennen Sie das Gerät sofort vom Netz und überprüfen Sie den Anschluss. Wenn das Symbol erscheint, ist das Gerät falsch angeschlossen.

Kann ich ein mehrphasiges Kabel für den Anschluss verwenden?

Ja, falls erforderlich, kann das Originalkabel durch ein mehrphasiges Anschlusskabel ersetzt werden, jedoch nur durch einen qualifizierten Fachmann.

Wie demontiere ich das Kochfeld?

Schalten Sie das Gerät spannungsfrei, drücken Sie dann das Kochfeld von unten nach oben, um es aus dem Ausschnitt zu lösen.

Wo finde ich optionale Zwischenböden?

Zwischenböden sind als Zubehör im Fachhandel erhältlich. Wenn Sie einen eigenen Zwischenboden verwenden, muss der Mindestabstand zur Steckdose 10 mm betragen.

Was tun bei einem Gerätedefekt?

Kontaktieren Sie den autorisierten Balay-Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren, da nur qualifizierte Fachleute eingreifen dürfen.

BEDIENUNGSANLEITUNG 3EB764EN BALAY

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

• Elektrischer Anschluss nur durch konzessioniertes Fachpersonal. Bei Falschanschluss erlischt die Garantie.

3

Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schaden durch nicht fachgerechten Einbau haftet der Monteur.

WARNUNG - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen beeinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

Unterbau

Keine Kuhlgeräte, Geschirrspüler, unbelüftete Backöfen und Waschmaschinen unterbauen.

• Wenn Sie einen Modular- oder einen Kompakt-Geschirrspüler der gleichen Marke unterbauen, muss die Arbeitsplattendicke mindestens 40mm betragen.
• Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20mm betragen, in manchen Fälle auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens.
• Achten Sie darauf, dass vorstehende Teile wie z.B. das Netzanschlussgehause oder das Netzanschlusskabel nicht mit z.B. einer Schublade kollideren.

Zwischenboden

Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden.

• Fragen Sie im Fachhandel nach einem Zwischenboden als Zubehör.
• Wenn Sie einen eigenen Zwischenboden verwenden, muss der Mindestabstand zum Netzanschluss des Geräts 10 mm betragen.

MöbelVBorbereiten

Die Arbeitsplatte muss eben, waagrecht und stabil sein.

Die Einbaumöbel müssen mindestens 90^ hitzebestandig sein.
Die Schnittflächen hitzebeständig versiegeln.

Abb.

Elektrischer Anschluss

Überprüfen Sie vor dem Geräteanschluss die Hausinstallation.

Das Gerat entspricht der Schutzklasse I undarf nur in Verbindung mit Schutzleiteranschluss betrieben werden.
In der festverlegten elektrischen Installation ist eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorzusehen.
- Wenn auf dem Display des Geräts aus schweit, ist es falsch angeschlossen. Gerät vom Netz trennen, Anschluss überprüfen.

Anschluss mit 3-adriger Leitung

Achten Sie auf eine geeignete Absicherung der Hausinstallation.

Beachten Sie die Farbcodierung der Netzanschlussleitung.

Grun-Gelb ist der Schutzleiter
Blau ist der Neutraleiter.
Braun ist die Phase (Außenleiter).
Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Leitung folgenden Absatz beachten.

Anschluss ohne vormontierter Leitung

Das Kochfeld nur nach Anschlussbild anschließen.

Die beiliegenden Kupferbrücken bei Bedarf einbauen.

Die Netzanschlussleitung muss dem Typ H05 VVF oder hoherwertig entsprechen.
- Der Adernquerschnitt ist entsprechend der Strombelastung zu bestimmen. Nicht zulässig ist ein Querschnitt < 1,5mm^2

Anschluss mit vormontierter 5-adrigen Anschluss-leitung

Nur geschultes Kundendienstpersonal damit die Anschlussleitung austauschen.

Kochfeld einsetzen

Die Anschlussleitung nicht einklemmen und nicht über scharfe Kanten führen.

• Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.
  Abb. 2

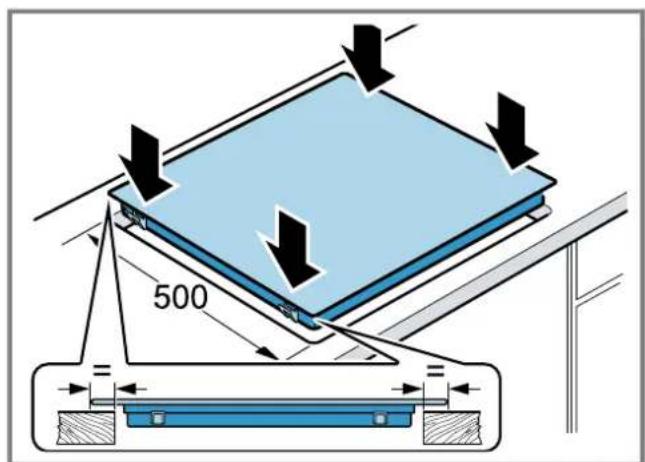

  Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden.
  Es muss vorn und halten gleich welt überstehen.
  Abb. 31

Kochfeld ausbauen

1. Das Gerät spannungslos machen.
2. Das Kochfeld von unter herausdrücken.
