Produkttyp	Geschlossenes professionelles Headset
Marke	Beyerdynamic
Modell	DT 297 PV MK II
Wandlerprinzip (Mikrofon)	Kondensator / Elektret
Mikrofon-Richtcharakteristik	Kardiode
Kopfhörer-Frequenzbereich	10 bis 30.000 Hz
Mikrofon-Frequenzbereich	40 bis 20.000 Hz
Nennimpedanz (Kopfhörer)	80 Ω oder 250 Ω je nach Version
Ausgangsimpedanz Mikrofon	300 Ω
Mikrofonempfindlichkeit (bei 5 cm)	5,5 mV
Phantomspeisung	12 - 48 V
Mikrofon-Stromaufnahme	ca. 3,5 mA
Nennschalldruck (bei 1 kHz, 1 mW)	100 dB SPL
Klirrfaktor	< 0,2 %
Umgebungsgeräuschdämpfung	ca. 16 dBA
Gewicht (ohne Kabel)	240 g
Kopfbügeldruck	4,5 N
Mikrofonbefestigung	Verstellbar, links oder rechts tragbar
Anschluss	Steckbares Kabel (nicht im Lieferumfang enthalten) – siehe Zubehör
Wartung	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel; Ohrpolster und Windschutz waschbar
Ersatzteile verfügbar	Ohrpolster, Windschutz, Kopfbügelpolster

Häufig gestellte Fragen - DT 297 PV MK II BEYERDYNAMIC

Welche Impedanz haben die Kopfhörer des DT 297 PV MK II?

Der DT 297 PV MK II ist in zwei Versionen erhältlich: 80 Ω und 250 Ω. Überprüfen Sie die Referenz (701.467 für 80 Ω, 721.042 für 250 Ω).

Benötigt das Mikrofon eine Phantomspeisung?

Ja, das Elektret-Kondensatormikrofon benötigt eine Phantomspeisung von 12 bis 48 V. Verwenden Sie einen kompatiblen symmetrischen Mikrofoneingang.

Wie reinige ich die Ohrpolster und den Windschutz?

Die Ohrpolster und der Windschutz (WS 97 AZ) können mit lauwarmem Wasser und milder Seife gewaschen werden. Stellen Sie sicher, dass sie vollständig trocken sind, bevor Sie sie wieder anbringen.

Kann ich die Ohrpolster selbst austauschen?

Ja, die Ohrpolster sind austauschbar. Entfernen Sie das alte Polster, indem Sie es am Kunststoffring lösen, setzen Sie dann das neue ein, richten Sie die Nasen aus und drücken Sie es bis zum Einrasten.

Welches Kabel sollte für den DT 297 PV MK II verwendet werden?

Das Headset wird ohne Kabel geliefert. Verwenden Sie ein Kabel der K 190-Serie, zum Beispiel das K 190.40 mit XLR 3-Pin-Stecker und 6,35 mm Klinkenstecker (Stereo). Siehe Zubehör-Kapitel der Anleitung.

Ist das Headset für den Außeneinsatz geeignet?

Der DT 297 PV MK II ist ein geschlossenes professionelles Headset mit guter Schalldämmung (ca. 16 dBA). Es kann im Freien verwendet werden, schützen Sie das Mikrofon jedoch mit dem Windschutz vor Wind.

Was ist der Unterschied zwischen dem DT 297 und dem DT 290?

Der DT 297 verwendet ein Kondensatormikrofon (Elektret) mit Nierencharakteristik und Phantomspeisung, während der DT 290 ein dynamisches Mikrofon mit Hypernierencharakteristik verwendet. Der DT 297 bietet einen besseren Hochfrequenzgang und benötigt eine externe Stromversorgung.

Wie stelle ich den Kopfbügel für mehr Komfort ein?

Stellen Sie den Kopfbügel auf die Größe Ihres Kopfes ein. Das Mikrofonkabel wird durch den Bügel geschützt. Der Tragekomfort ist für lange Hörsitzungen durch die weichen, austauschbaren Ohrpolster optimiert.

Kann die Lautstärke zum Gehörschutz begrenzt werden?

Ja, es sind LTD-Versionen mit passivem Begrenzer erhältlich. Die Begrenzungsschwelle kann individuell angepasst werden. Diese Versionen sind durch den Zusatz 'LTD' in der Referenz gekennzeichnet.

Wo finde ich Ersatzteile für den DT 297 PV MK II?

Die Ersatzteile (Ohrpolster EDT 250 V oder EDT 250 S, Windschutz WS 97 AZ, Kopfbügelpolster BN 59-59/A) sind bei autorisierten Beyerdynamic-Händlern oder auf der Website des Herstellers erhältlich.

BEDIENUNGSANLEITUNG DT 297 PV MK II BEYERDYNAMIC

1. Sicherheitshinweis .... 4
2. Charakteristik 4
3. Anschluss 5
4. Anwendung 5
5. Limiter – LTD Versionen 6
6. Pflege 6
7. Ausführungen 6
8. Ersatzteile ..... 7
9. Optionales Zubehör 7
10. Entsorgung 7
11. Technische Daten....8

BEDIENUNGSANLEITUNG

DT 250 / DT 252 / DT 280 / DT 290 / DT 297

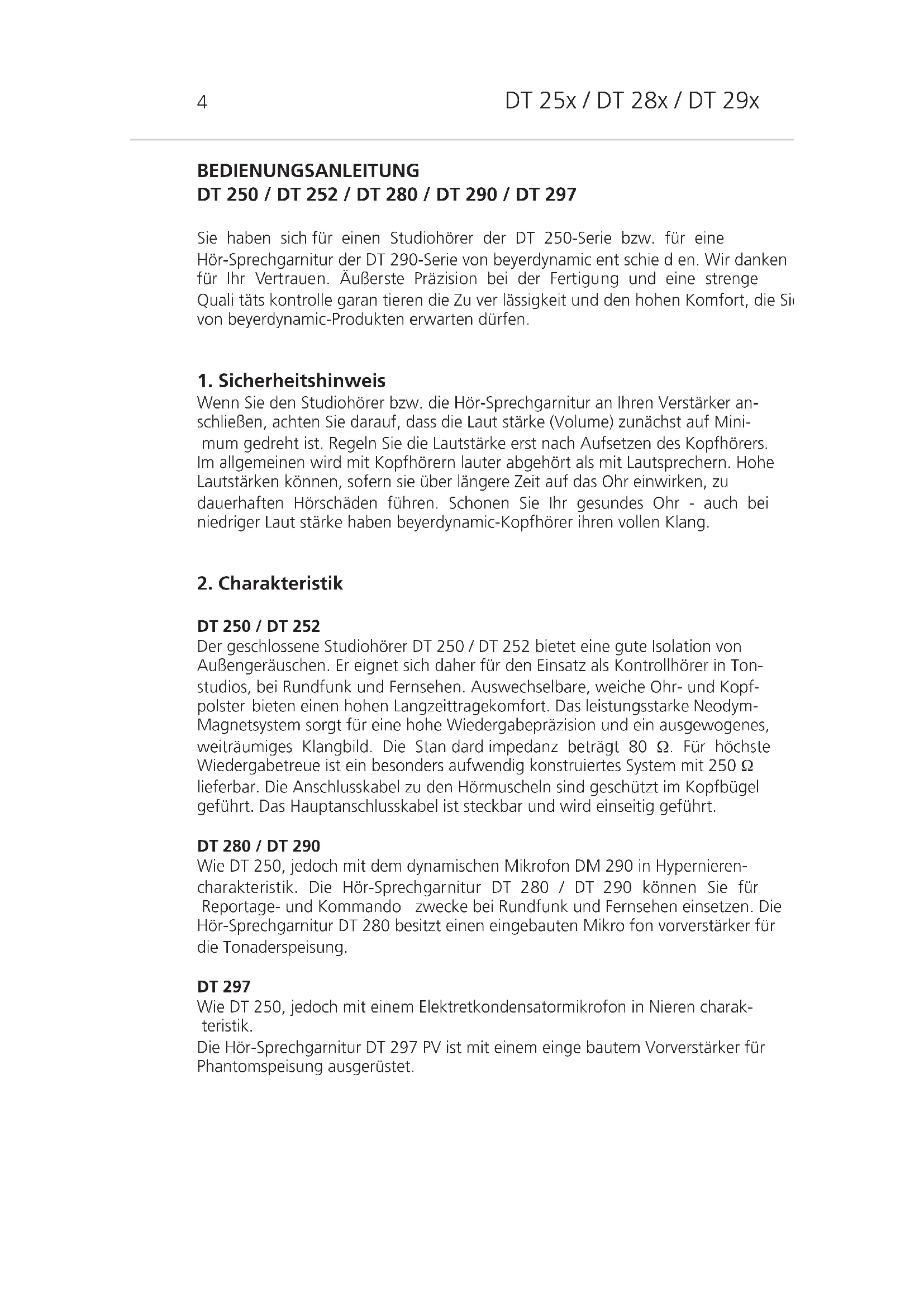

Sie haben sich für einen Studiohörer der DT 250-Serie bzw. für eine Hör-Sprechgarnitur der DT 290-Serie von beyerdynamic ent schie d en. Wir danken für Ihr Vertrauen. Äußerste Präzision bei der Fertigung und eine strenge Quali täts kontrolle garan tieren die Zu ver lässigkeit und den hohen Komfort, die Si von beyerdynamic-Produkten erwarten dürfen.

1. Sicherheitshinweis

Wenn Sie den Studiohörer bzw. die Hör-Sprechgarnitur an Ihren Verstärker anschließen, achten Sie darauf, dass die Laut stärke (Volume) zunächst auf Minimum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers. Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechern. Hohe Lautstärken können, sofern sie über längere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Laut stärke haben beyerdynamic-Kopfhörer ihren vollen Klang.

2. Charakteristik

DT 250 / DT 252

Der geschlossene Studiohörer DT 250 / DT 252 bietet eine gute Isolation von Außengeräuschen. Er eignet sich daher für den Einsatz als Kontrollhörer in Tonstudios, bei Rundfunk und Fernsehen. Auswechselbare, weiche Ohr- und Kopfpolster bieten einen hohen Langzeittragekomfort. Das leistungsstarke Neodym-Magnetsystem sorgt für eine hohe Wiedergabepräzision und ein ausgewogenes, weiträumiges Klangbild. Die Standard impedanz beträgt 80 Ω. Für höchste Wiedergabetreue ist ein besonders aufwendig konstruiertes System mit 250 Ω lieferbar. Die Anschlusskabel zu den Hörmuscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt.

DT 280 / DT 290

Wie DT 250, jedoch mit dem dynamischen Mikrofon DM 290 in Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 280 / DT 290 können Sie für Reportage- und Kommando zwecke bei Rundfunk und Fernsehen einsetzen. Die Hör-Sprechgarnitur DT 280 besitzt einen eingebauten Mikro fon vorverstärker für die Tonaderspeisung.

DT 297

Wie DT 250, jedoch mit einem Elektretkondensatormikrofon in Nieren charakteristik.

Die Hör-Sprechgarnitur DT 297 PV ist mit einem einge bautem Vorverstärker für Phantomspeisung ausgerüstet.

3. Anschluss

Der Studiohörer DT 250 / DT 252 wird mit passendem Anschlusskabel geliefert. Die Hör-Sprech garnituren DT 280 / DT 290 / DT 297 werden standardmäßig ohne Anschlusskabel geliefert. Passende Kabel finden Sie unter „Optionales Zubehör“. Bei den Kabeln mit freien Enden können Sie die gewünschten Stecker direkt an das Kabel löten (Anschlussbelegung siehe „Blockschaltbild“). Auf Wunsch werden die benötigten Stecker auch im Werk montiert.

Schließen Sie den Studiohörer bzw. die Hör-Sprechgarnitur an hochwertige Geräte mit der entsprechen den Impe danz und Belastbarkeit an.

Bei der Hör-Sprechgarnitur DT 280 / DT 290 ist das Mikrofon symmetrisch herausgeführt. Es kann aber auch an ei nen unsymmetrischen Mikrofoneingang angeschlossen werden.

Für symmetrische Mikrofoneingänge mit Phantomspeisung ist die Hör-Sprechgar-nituren DT 297 PV geeignet. Der Mikrofonpegel beträgt bei Besprechung aus 5 cm Entfernung 13 mV bzw. 250 mV.

Für den Anschluss an Fernsehkameras mit Mikrofoneingang, welcher für Ton-aderspeisung ausgelegt ist, verwenden Sie die Hör-Sprech garnitur DT 280 mit integriertem Vor verstärker. Der Mikrofonpegel ist bei Besprechen aus 5cm Entfernung bei normaler Sprech lautstärke von 52 mV bis 1,3 V regelbar.

4. Anwendung

Der verstellbare Kopfbügel kann jeder Kopfgröße an ge passt werden. Das Anschlusskabel zum Mikrofon ist ver deckt im Kopfbügel geführt. Das Mikrofon sollten Sie im Abstand von 2 - 3 cm neben dem Mundwinkel plazieren. So werden Poppgeräusche minimiert.

Alle Versionen:

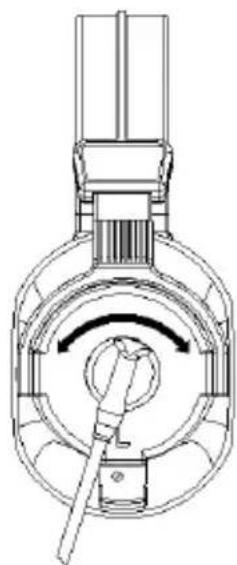

Die Mikrofonhalterung ist drehbar, so dass Sie das Mikrofon rechts oder links tragen können.

Kopfhörer können auch mit integrierter Lautstärkerbegrenzung bestellt werden. Diese Option sorgt dafür, dass das Gehör des Nutzers während des Einsatzes zu jeder Zeit geschützt ist. Um den immer wichtiger werdenden Sicherheits- und Gesundheitsaspekt zu erfüllen, wurde die passive Schaltung entwickelt, welche ein ähnliches Klangbild wie bei einer aufwändigen elektronischen Limiterschaltung erreicht. Diese umfasst ein zwei-stufiges Konzept bei dem ab Erreichen der Limiterschwelle zuerst eine sanft einsetzende Zurückregelung des Audiosignals um 6 dB erfolgt und nachgeschaltet, eine zweite Limiterstufe, die bei weiter gesteigerter Eingangslautstärke das Audiosignal hart mit einem „Brickwall-Limiter“ begrenzt.

Der Vorteil dieses Konzepts gegenüber anderen ist der weiche, kompressorähnliche Übernahmebereich zwischen dem unlimitierten Audiosignal und der harten zweiten Limiterstufe. Dieser Bereich ist immer noch sehr wohlklingend, signalisiert dem Benutzer aber das Erreichen der Limiterschwelle ohne sofort harte Verzerrungsspitzen zu erzeugen. Alle Kopfhörer und Hör-Sprech-Kombinationen mit Limiter haben den Zusatz „LTD“ und sind im Kapitel 7. „Ausführungen“ aufgelistet. Alle Ausführungen mit Limiter können mit jeder erwünschten/benötigten Limiterschwelle bestellt werden.

6. Pflege

Aus hygienischen Gründen sollten Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Ver wen den Sie nur milde Reinigungsmittel (Geschirrspülmittel), auf keinen Fall lösemittelhaltige Reiniger. Achten Sie darauf, dass kein Wasser in den Wandler läuft.

Bei den Hör-Sprechgarnituren können Sie den Poppschutz im warmen Wasser spülen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon darauf, dass der Poppschutz vollständig trocken ist.

Da die Ohrpolster einem natürlichen Verschleiß unterliegen, sollten Sie sie gelegentlich austauschen:

1. Ohrpolster am Plastikring anfassen und vomGehäuseteil ziehen.
2. Neues Ohrpolster so aufsetzen, dass die Rastnasen in die vorgesehenen Löcher einrasten können.
3. Neues Ohrpolster fest an das Gehäuseteil drücken, bis es hörbar einrastet.

Die modulare Bauweise der Kopfhörer ist besonders servicefreundlich, denn alle Teile können leicht ausgewechselt werden.

7. Ausführungen

DT 250 Studio-Kopfhörer, 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm/Adapter 6,35 mm) Best.-Nr. 442.844

DT 250 Studio-Kopfhörer, 250 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm/Adapter 6,35 mm) Best.-Nr. 443.530

DT 252 Studio-Kopfhörer (Ein-Ohr-Version), 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm /Adapter 6,35 mm) ....Best.-Nr. 445.177

DT 280 MK II Einohr/Hör-Sprechgarnitur, 200/80 Ω . . . Best.-Nr. 701.599

DT 280 MK II dito, jedoch 200/250 Ω . . . . . . . . . . . . Best.-Nr. 701.602
DT 290 MK II Hör-Sprechgarnitur, 200/80 Ω. . . . . . . Best.-Nr. 701.610
DT 290 MK II dito, jedoch 200/250 Ω . . . . . . . . . . . Best.-Nr. 701.629
DT 297 PV MK II Hörsprechgarnitur, 80 Ω, Kond.-Mikrofon
(Niere), für Phantomspeisung 12 - 48 V. . Best.-Nr. 701.467
DT 297 PV MK II dito, jedoch 250 Ω . . . . . . . . . . . . . . . . . . Best.-Nr. 721.042

DT 250 LTD Studio-Kopfhörer, 80 Ω, schwarz, mit Limiter und Kabel ....Best.-Nr. 497.924

DT 250 LTD Studio-Kopfhörer, 250 Ω, schwarz,

mit Limiter und Kabel ....Best.-Nr. 497.142

8. Ersatzteile

BN 59-59/A Kopfpolster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 503.886

EDT 250 V Ohrmuschelsatz Velour, für DT 25*/28*/29*. . . . . . . . . . . . . Best.-Nr. 942.704

EDT 250 S Ohrmuschelsatz Softskin, für DT 25*/28*/29* . . . . . . . . Best.-Nr. 943.549

WS 97 AZ Windschutz, anthrazit . . . . . . . . . . . . . . . Best.-Nr. 465.313

9. Optionales Zubehör

WK 250.07 Wendel-Anschlusskabel für DT 25* mit 3,5/6,35 mm Stereo-Klinkenstecker. . Best.-Nr. 442.070

K 190.00 Anschlusskabel für DT 28*/DT29*, 1,5 m, mit freien Enden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 431.575

K 190.28 Anschlusskabel für DT 28*/DT29*, 1,5 m, mit 4-pol. XLR-Buchse . . . . . . . Best.-Nr. 445.304

K 190.40 Anschlusskabel für DT 28*/DT29*, 1,5 m, mit 3-pol. XLR-Stecker und 6,35 mm-Stereo-Klinke ....Best.-Nr. 445.894

K 190.41 Anschlusskabel für DT 28*/DT29*, 1,5 m, mit 5-pol. XLR-Stecker ....Best.-Nr. 445.312

10. Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin.

11. Technische Daten

DT 250 / DT 252

DT 280 / DT 290 / DT 297

Hörer

Übertragungsbereich . . . . . . . 10 - 30.000 Hz (bei Hör-Sprechgarnituren auf beste Verständlichkeit optimiert)

Nennimpedanz 80 Ω / 250 Ω

Kennschalldruckpegel

bei 1 kHz....100 dB SPL bei 1 mW = 0,28 V an 80 Ω

100 dB SPL bei 1 mW = 0,5 V an 250 Ω

Nennbelastbarkeit .... 100 mW = 120 dB = 2,8 V an 80 Ω 100 mW = 120 dB = 5 V an 250 Ω

Klirrfaktor .... < 0,2%

Isolierung von

Außengeräuschen . . . . . . . ca. 16 dBA

Andruckkraft 4,5 N

Gewicht (ohne Kabel)

DT 250 / DT 290 / DT 297 ..... 240 g

DT 252 / DT 280 ..... 170 g

Schaltbild DT 250

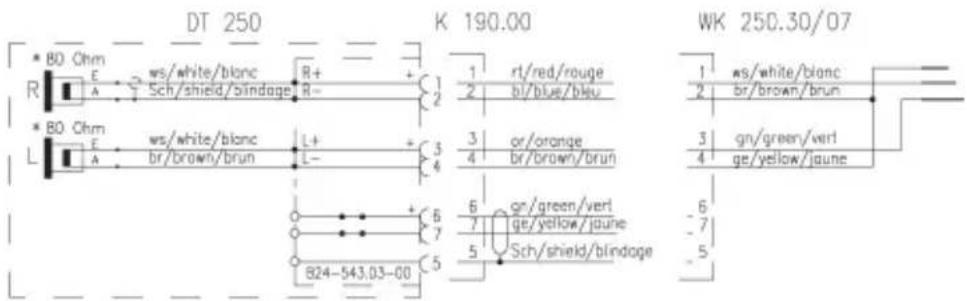

DT 250 K 190.00 WK 250.30/07 * BD Ohm E A ws/white/blanc Sch/shield/blindage R+ R- 1 2 rt/red/rouge bl/blue/bluu 1 2 3 4 or/orange br/brown/brun 2 3 4 gn/green/vert ge/yellow/jaune 6 7 5 gr/green/vert ge/yellow/jaune Sch/shield/blindage 6 7 5 824-543.03-00

• Sonderausführung 250 Ohm System lieferbar

Wandlerprinzip ..... dynamisch

Übertragungsbereich....40 - 12.000 Hz

Richtcharakteristik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Störschallauslöschung ..... 30 dB

Ausgangsspannung bei

Besprechung aus 5 cm Entfernung .. ca. 1,3 mV/Pa

Nennimpedanz . . . . . . . . . . . ca. 200 Ω

Außendurchmesser . . . . . . . . . ca. 23,2 mm

Gewicht . . . . . . . . . . . . . . . . . ca. 45 g

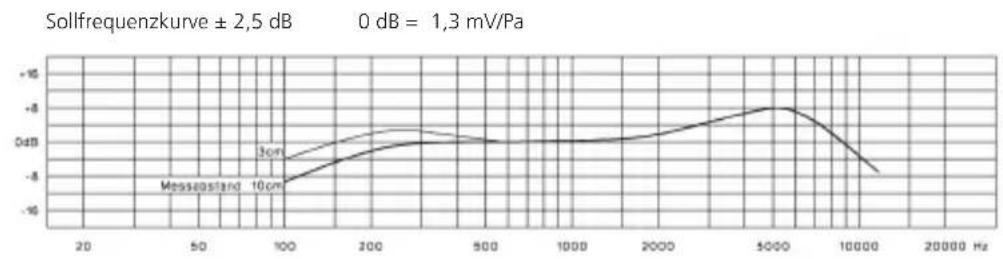

Frequenzkurve

Schaltbild

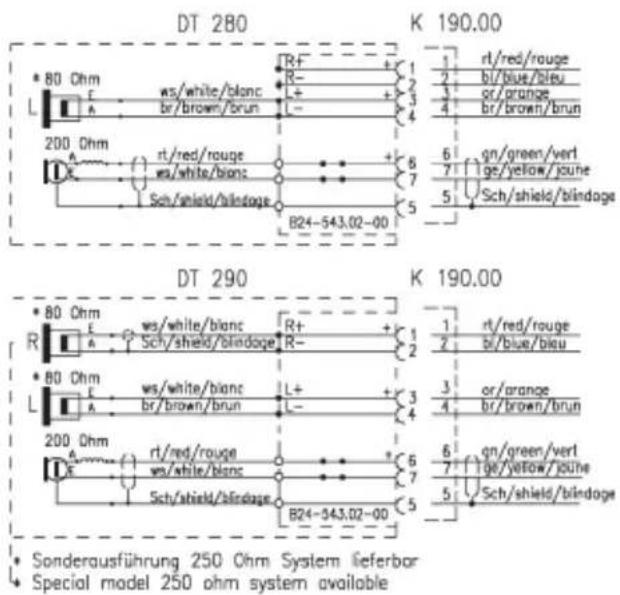

DT 280 K 190.00 • 80 Ohm L A ws/white/blanc br/brown/brun R+ + 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 200 Ohm L A rt/red/rouge ws/white/blanc Sch/shield/blindage B24-543.02-00 DT 290 K 190.00 • 80 Ohm R A ws/white/blanc Sch/shield/blindage R+ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 200 Ohm L A ws/white/blanc br/brown/brun L+ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 200 Ohm L A rt/red/rouge ws/white/blanc Sch/shield/blindage B24-543.02-00 B24-543.02-00 • Sonderausführung 250 Ohm System lieferbar • Special model 250 ohm system available

Richtdiagramm

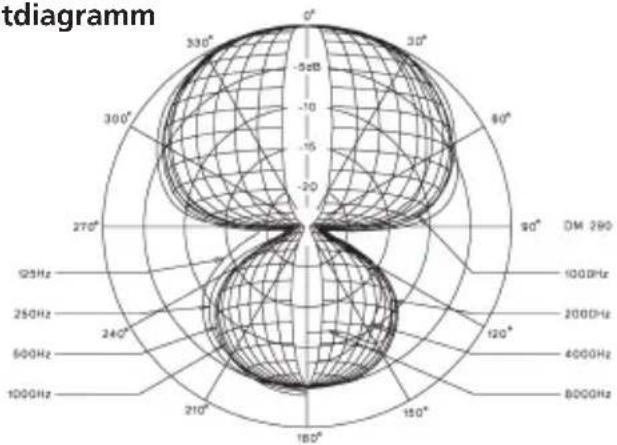

tdiagramm 0° -5dB 30° 60° 90° OM 280 125Hz 250Hz 240° 600Hz 1000Hz 210° 180° 150° 120° 2000Hz 4000Hz 8000Hz

DT 297 PV

Mikrofon

Wandlerprinzip .... Kondensator (Back-Elektret)

Übertragungsbereich. . . . . . . . . . . 40 - 20.000 Hz

Richtcharakteristik. . . . . . . . . . . . . . Niere

Ausgangsspannung bei

Besprechung aus 5 cm Entfernung .. 5,5 mV

Nennimpedanz 300 Ω

Nennabschlussimpedanz ....≥ 1000 Ω

Max. Schalldruckpegel ..... 132 dB

Geräuschspannungsabstand ..... 62 dB

Stromaufnahme . . . . . . . . . . . ca. 3,5 mA

Phantomspeisung ..... 12 - 48 V

Gewicht . . . . . . . . . . . . . . . . ca. 30 g

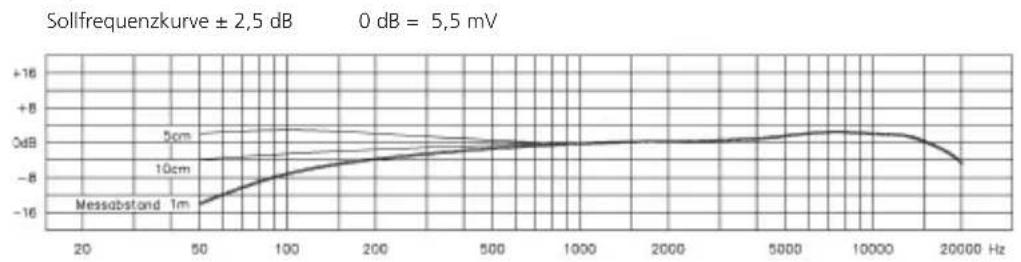

Frequenzkurve

Schaltbild

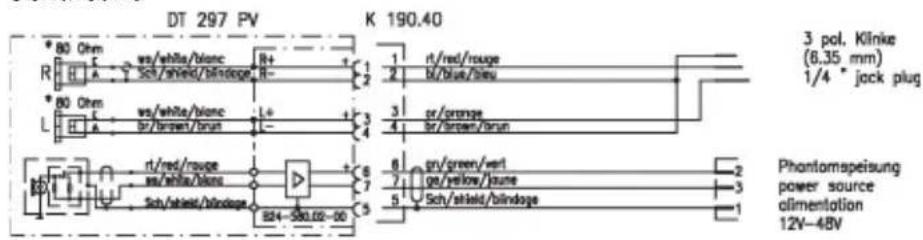

DT 297 PV K 190.40 3 pol. Klinke (6,35 mm) 1/4 * jock plug R R+ 1 2 rt/red/rouge bl/blue/tieu R+ 3 or/orange br/brown/brun L+ 4 8 6 grv/green/vert ge/yellow/lune Sch/shield/blindage 5 3 Phantomapeisung power source dimentation 12V-48V

* Sonderausführung 250 Ohm System lieferbar

• Sonderausführung 250 Ohm System lieferbar

* Sonderausführung 250 Ohm System lieferbar

* Sonderausführung 250 Ohm System lieferbar
